Tipo di prodotto	Aspirapolvere robot
Marca	Samsung
Modello	VR10M703PW9
Dimensioni (L x A x P)	340 mm x 97 mm x 348 mm
Peso	4 kg
Tipo di batteria	Ioni di litio, 21,6 V / 38,8 Wh
Tempo di ricarica	Circa 240 minuti
Autonomia in modalità Normale	Circa 60 minuti
Autonomia in modalità Turbo	Circa 30 minuti
Modalità di pulizia	Automatica, Localizzata, Ripetuta, Manuale
Funzioni speciali	Controllo intelligente della potenza, Spazzola per la pulizia degli angoli
Connettività	Wi-Fi 2,4 GHz, app Samsung Connect
Sistema di navigazione	Visionary Mapping Plus (riconoscimento del soffitto)
Sensori	Sensore di ostacoli, sensore di dislivello, telecamera
Sicurezza	Pulsante di arresto di emergenza, sensori antiurto e anticaduta
Manutenzione	Pulizia del serbatoio della polvere, filtro, spazzola, sensori
Accessori inclusi	Telecomando, base di ricarica, caricabatterie, dispositivo di protezione virtuale (secondo la serie)
Riparabilità	Batteria sostituibile da un centro di assistenza autorizzato

Domande frequenti - VR10M703PW9 SAMSUNG

Come avviare la pulizia automatica?

Premere il pulsante Avvio/Arresto situato sul robot o sul telecomando. Il POWERbot pulisce automaticamente tutte le aree impostate una sola volta.

Cosa fare se il robot non si ricarica sulla base?

Verificare che la base sia collegata e accesa, che i perni di ricarica siano puliti e che nessun ostacolo impedisca il ritorno del robot. Se necessario, posizionare manualmente il robot sulla base.

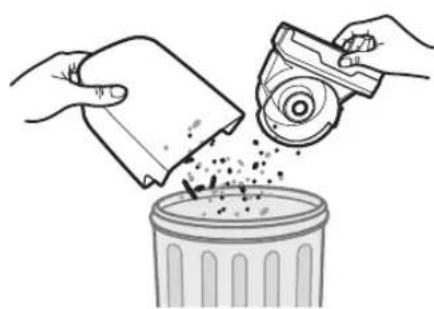

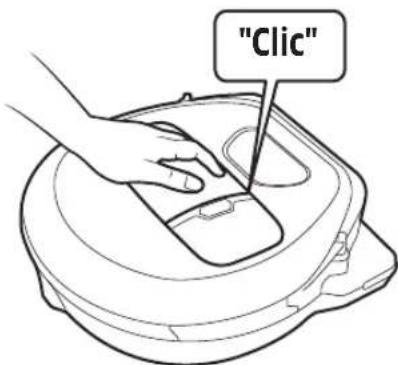

Come pulire il serbatoio della polvere?

Premere il pulsante di sblocco per rimuovere il serbatoio, svuotarlo, lavare il serbatoio e il filtro con acqua pulita, quindi asciugarli completamente prima di rimetterli a posto.

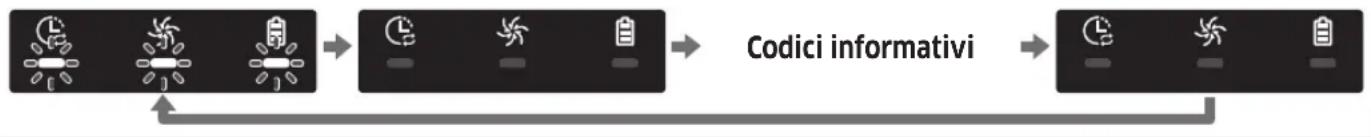

Cosa significa il codice informativo 'C01'?

Il codice C01 indica che corpi estranei sono incastrati nella spazzola. Disattivare il pulsante di arresto di emergenza e rimuovere le ostruzioni dalla spazzola.

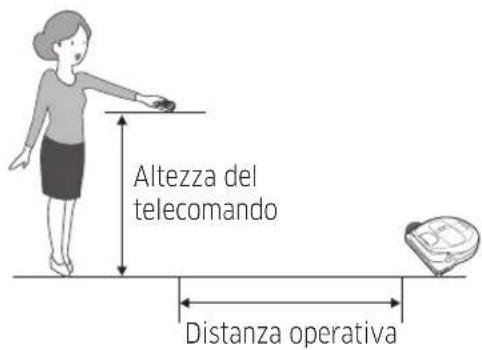

Come utilizzare la funzione di pulizia localizzata?

Con il telecomando, puntare la luce rossa verso il pavimento a 0,5 m dal robot e tenere premuto il pulsante di pulizia localizzata per guidare il robot verso l'area da pulire.

Il robot non si connette al Wi-Fi, cosa fare?

Verificare che il router sia su 2,4 GHz, che la password sia corretta e che l'app Samsung Connect sia aggiornata. Reimpostare il robot e lo smartphone se necessario.

Come impostare una programmazione quotidiana?

Impostare prima l'ora corrente, quindi premere il pulsante Programma per 3 secondi. Il robot pulirà automaticamente ogni giorno all'ora impostata.

Quali sono le modalità di pulizia disponibili?

Le modalità disponibili sono: Automatica, Localizzata, Ripetuta e Manuale. Alcune modalità richiedono il telecomando.

Cosa fare se la potenza di aspirazione è debole?

Svuotare e pulire il serbatoio della polvere, verificare che il filtro non sia ostruito e rimuovere i corpi estranei dall'ingresso dell'aria sotto il robot.

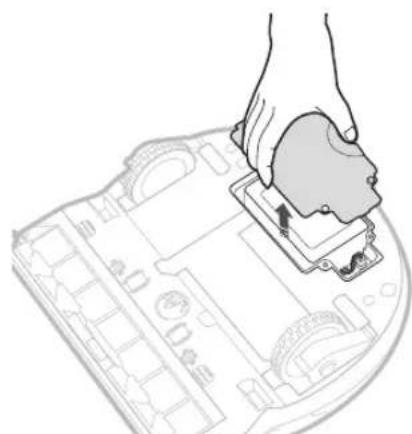

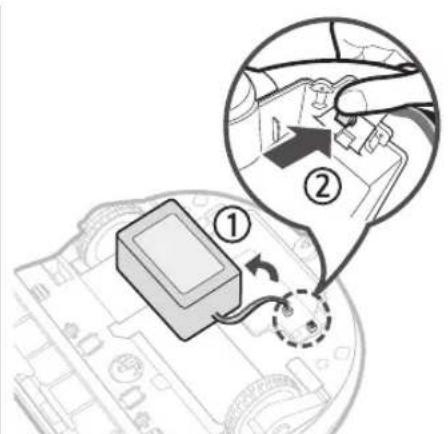

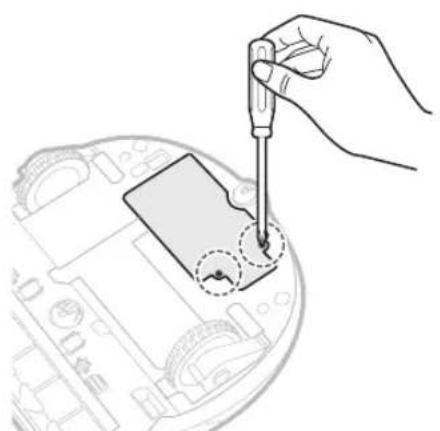

Come sostituire la batteria?

La batteria deve essere sostituita da un centro di assistenza autorizzato. Non tentare di rimuoverla da soli. Contattare Samsung per la sostituzione.

MANUALE UTENTE VR10M703PW9 SAMSUNG

• Prima di utilizzare questo prodotto, leggere attentamente le istruzioni. Solo per uso interno.

Sommario

03 Informazioni di sicurezza 08 Installazione

Accessori / Note per l'installazione

10 Ricarica

Ricarica automatica / Ricarica / Batterie scariche (Lo)

12 Uso di POWERbot

Accensione e spegnimento / Selezione della modalità di pulizia / Uso delle funzioni di pulizia speciali

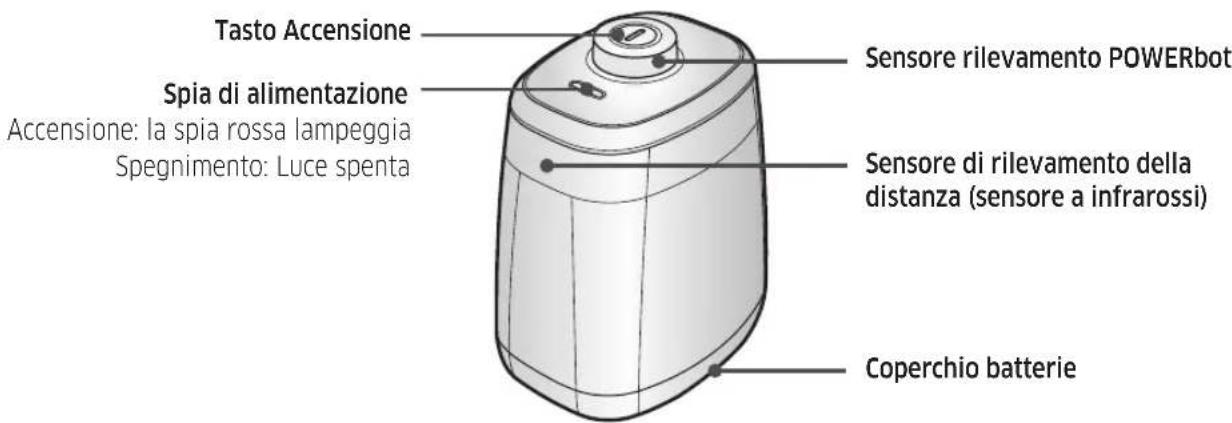

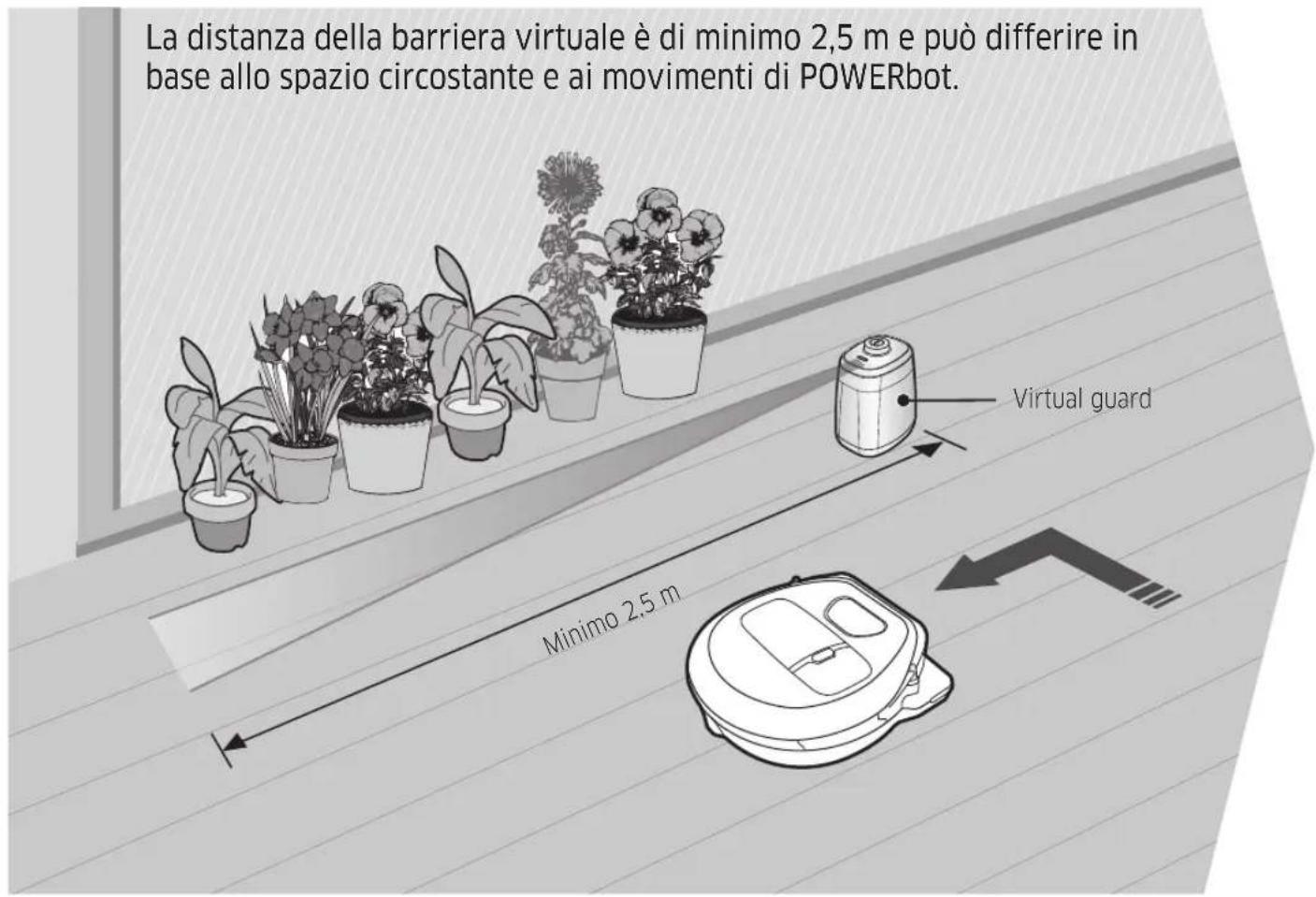

15 Installazione della Virtual Guard

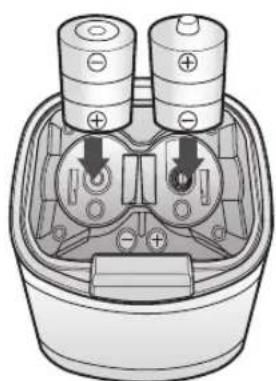

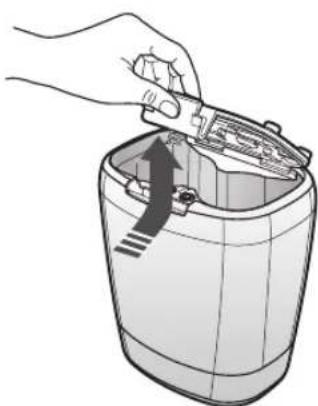

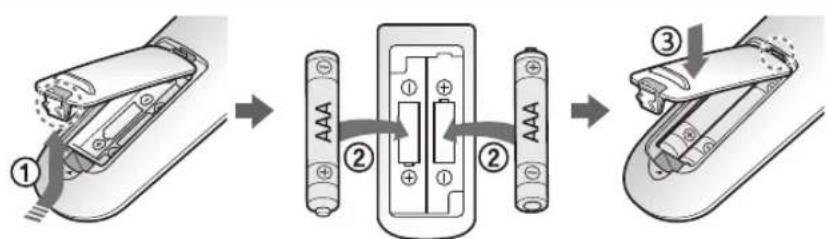

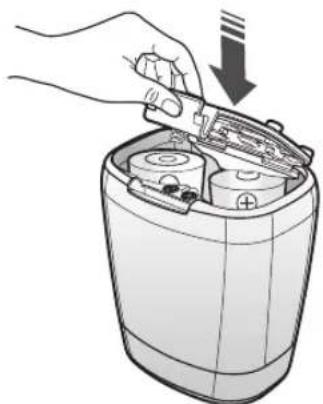

Nomenclatura delle parti della Virtual Guard / Inserimento delle batterie

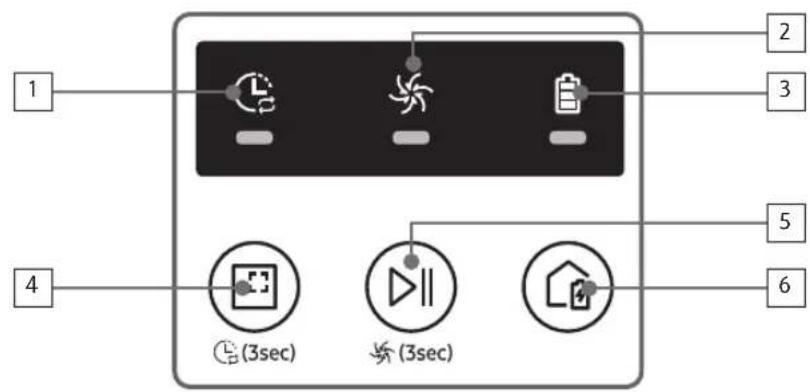

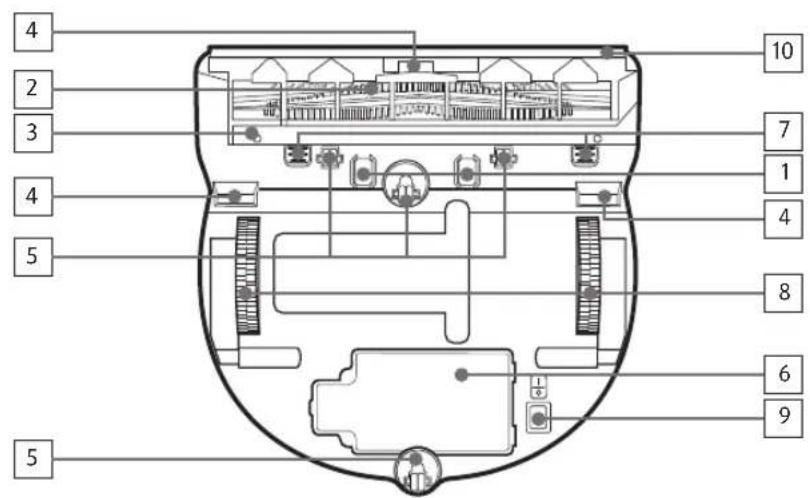

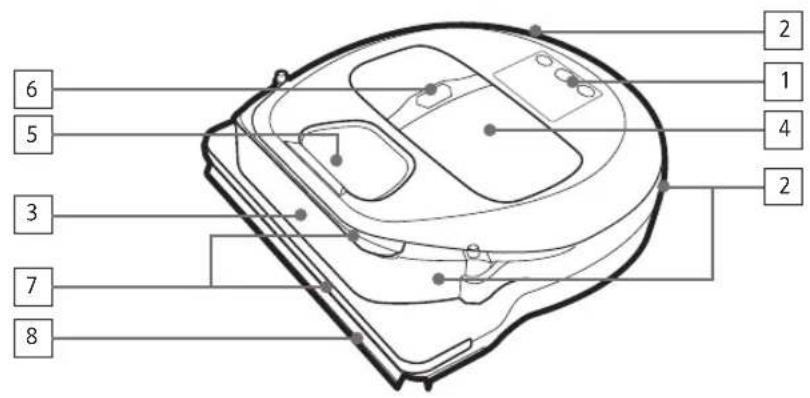

20 Nomenclatura delle parti

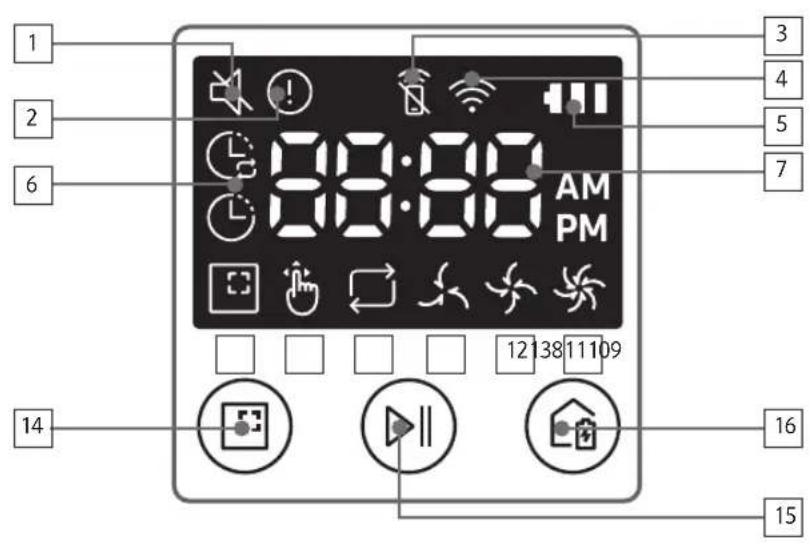

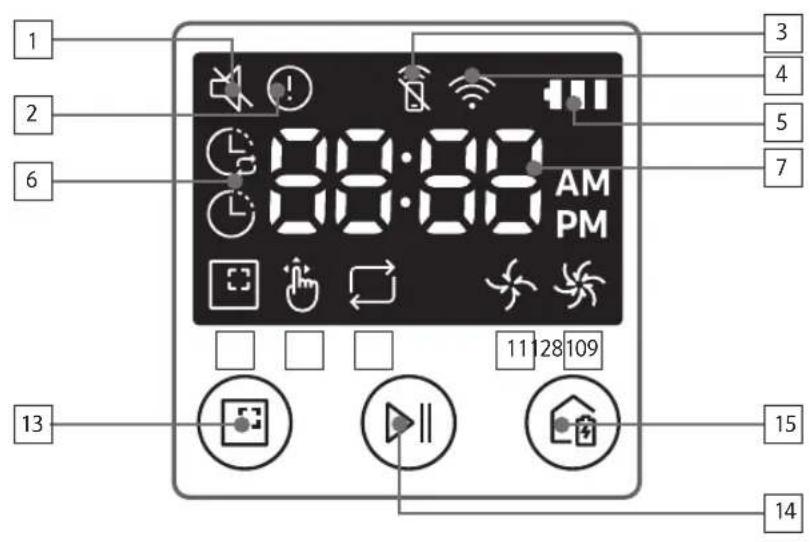

Alto / Fondo / Display

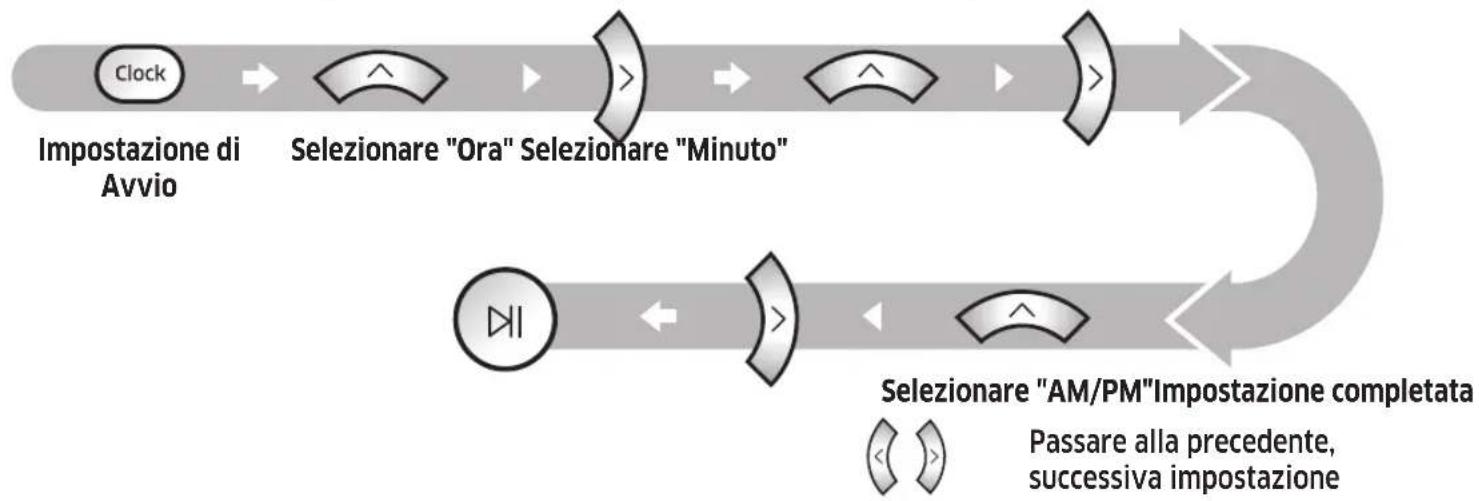

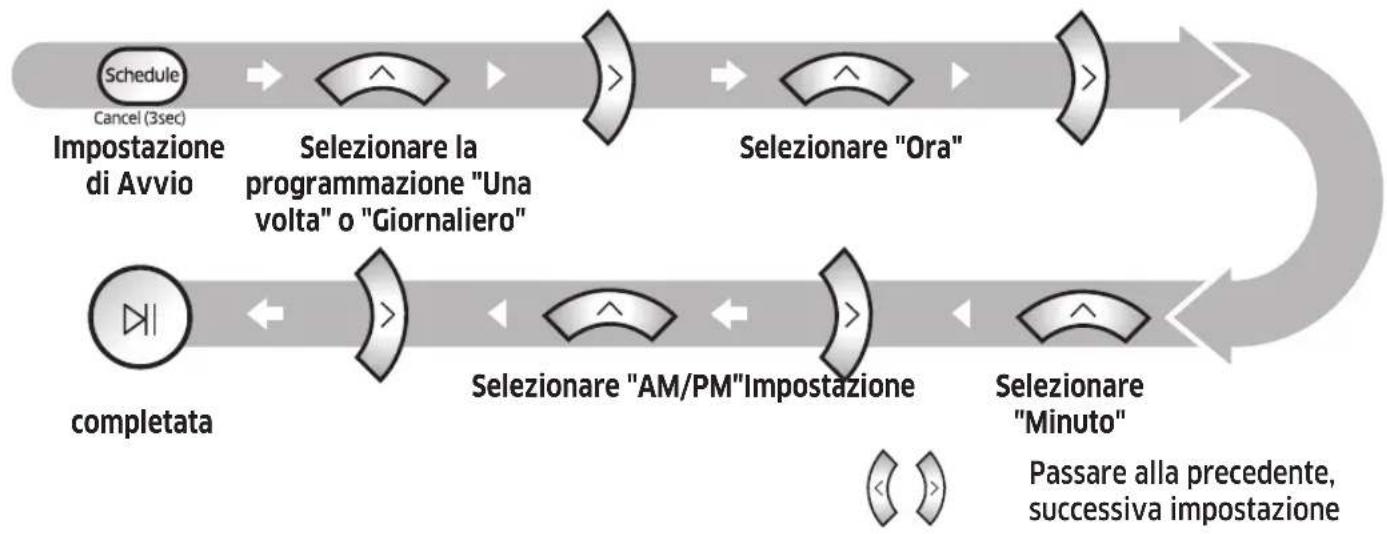

22 Impostazione dell'orario / della programmazione

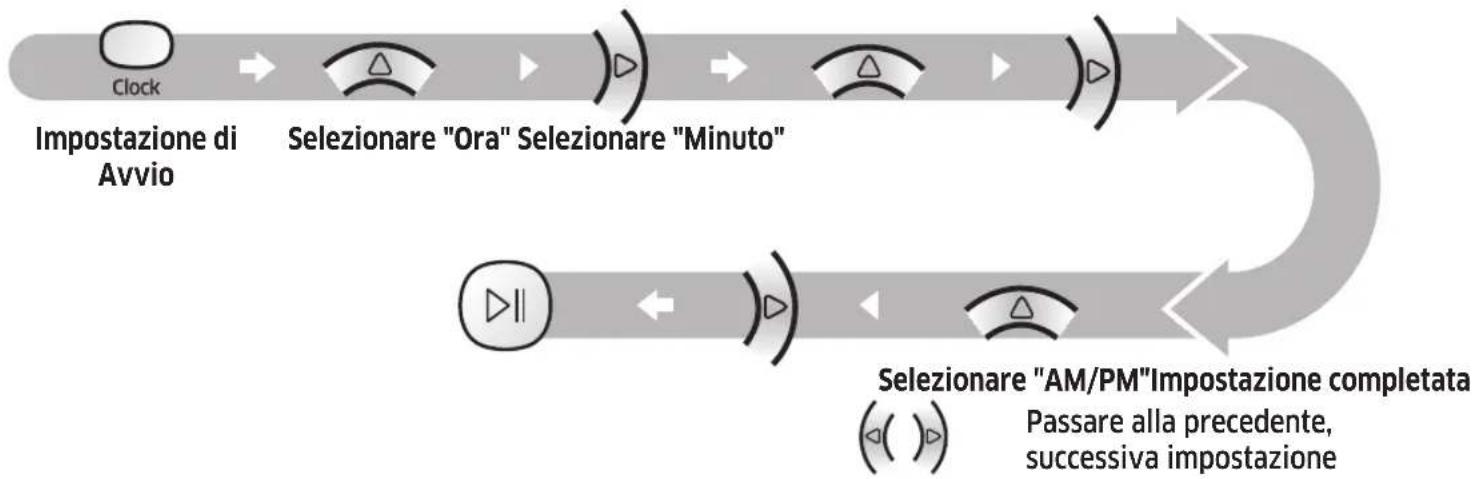

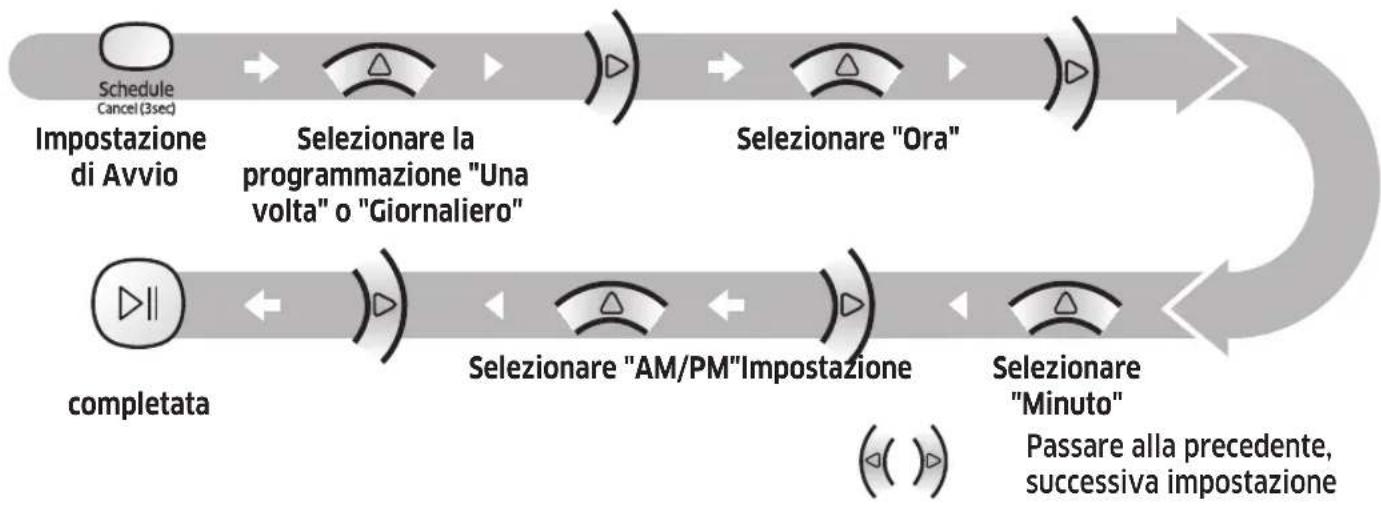

Impostazione dell'orario / Impostazione della programmazione

25 Pulizia e manutenzione

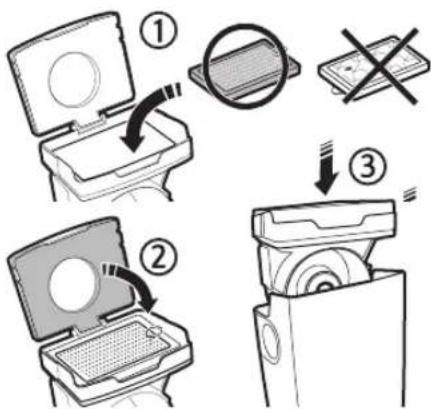

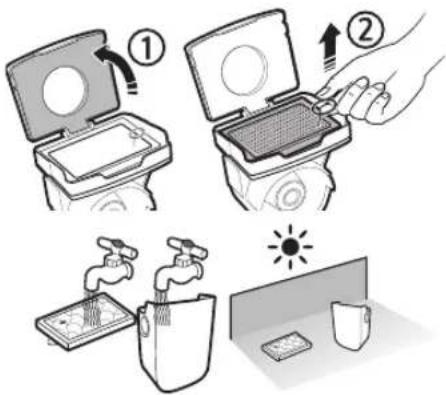

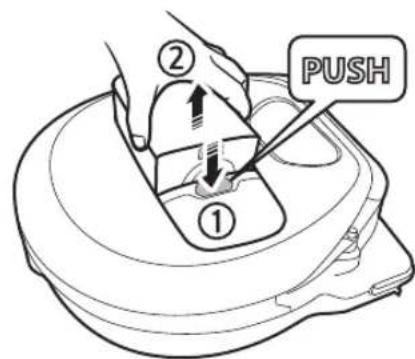

Pulizia del contenitore di raccolta polvere / Pulizia dei sensori e della telecamera / Pulizia della spazzola e della bocchetta automatica / Pulizia della ruota di guida

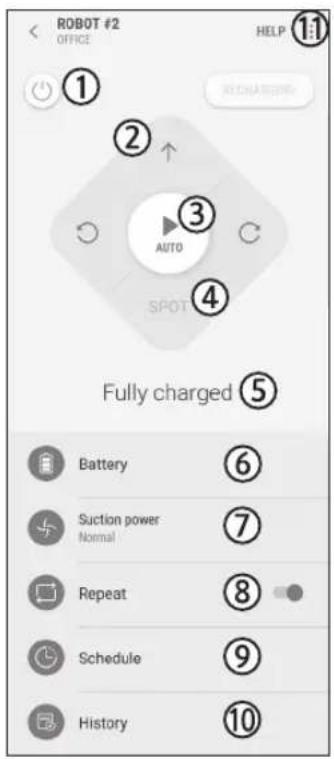

27 App Samsung Connect

31 Note e precauzioni

Ricarica / Uso / Pulizia e manutenzione / Informazioni sulla batteria / Informazioni sul sensore IrDA

33 Codici informativi 35 Risoluzione dei problemi 39 Avvertenze sulla batteria 40 Dichiarazione Open Source 41 Specifiche

Informazioni di sicurezza

INFORMAZIONI DI SICUREZZA

• Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per future consultazioni.

• Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo manuale.

SIMBOLI DI ATTENZIONE/AVVERTENZA UTILIZZATI

AVVERTENZA	Indica il possibile rischio di lesioni gravi perfino mortali.
ATTENZIONE	Indica il rischio di lesioni personali o anni materiali.

ALTRI SIMBOLI UTILIZZATI

NOTA	Indica che il testo che segue contiene informazioni importanti.

• Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti (es. REACH) visitare la pagina: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Informazioni di sicurezza

ISTRUZIONI DI SICUREZZA IMPORTANTI

Durante l'uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DELL'USO DI POWERbot.

Scollegare il prodotto dalla presa di corrente in caso di inutilizzo o prima di effettuare la manutenzione.

AVVERTENZA: per ridurre il rischio di incendio, scariche elettriche o lesioni:

GENERALE

• Usare il prodotto solo secondo quanto descritto in questo manuale.
• Non utilizzare POWERbot o il caricabatterie / docking station se presentano danni.
• In caso di malfunzionamento, caduta, danni, permanenza all'esterno o immersione in acqua del robot aspirapolvere o del caricabatterie, rivolgersi a un Centro di assistenza autorizzato.
• Non toccare POWERbot o il caricabatterie / docking station con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non può essere eseguita da minori senza la diretta supervisione di un adulto.
• Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell'assistenza o a un tecnico specializzato al fine di evitare potenziali pericoli.

• Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di prolunga.
• Non utilizzare in esterno o su superfici bagnate.
• Scollegare il caricabatterie / docking station dalla presa elettrica in caso di inutilizzo e prima di effettuare la manutenzione.
• Usare solo il caricabatterie / docking station forniti in dotazione dal costruttore.
• Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.
• Non trasportare il prodotto tirandolo per il cavo, non utilizzare il cavo come una maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da superfici bollenti.

Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al carico. - Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto, afferrare la spina, non il cavo. - Non gettare o bruciare le batterie poiché potrebbero esplodere ad elevate temperature. - Non tentare di aprire il caricabatterie / docking station. Le riparazioni devono essere eseguite esclusivamente da un centro assistenza clienti qualificato. - Non esporre caricabatterie / docking station a temperature elevate, umidità o vapore di alcun genere. - Non ricaricare nel caricatore batterie non ricaricabili.

POWERbot

• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili.
• Non utilizzare senza filtro. Durante la manutenzione dell'unità, non inserire dita o altri oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del prodotto.
• Non inserire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggetto possa ridurre il flusso dell'aria.
• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico).
• Non aspirare oggetti ardenti o che producono fumo, quali sigarette, fiammiferi o braci.
• Non utilizzare per aspirare liquidi infiammabili o combustibili quali benzina, né usare in luoghi dove tali sostanze potrebbero essere presenti.
• Non usare in luoghi in cui siano presenti candele o lampade da tavolo appoggiate al pavimento.
• Non usare in luoghi in cui siano presenti fiamme libere (camini o stufe).
• Non usare in luoghi in cui siano presenti alcool distillato, diluenti, portacenere con sigarette accese, ecc.
• Non usare POWERbot in spazi ristretti in cui siano presenti vapori rilasciati da vernici a base d'olio, diluenti, antitarme, polveri infiammabili o altri vapori esplosivi o tossici.
• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido. Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico.

Informazioni di sicurezza

AVVERTENZA

Tensione nominale

Evitare qualsiasi rischio di incendio o scariche elettriche. - Non danneggiare il cavo di alimentazione. - Non estrarre il cavo di alimentazione con forza eccessiva e non toccare la spina con le mani bagnate. - Utilizzare solo una fonte di alimentazione da 100-240 V~ e non utilizzare una presa multipla che alimenti più dispositivi contemporaneamente. (Non lasciare il cavo di alimentazione appoggiato a terra). - Non usare un cavo o una spina di alimentazione danneggiata o una presa allentata.

Rimuovere polvere e sostanze estranee dai poli e dai contatti della spina elettrica.

Rischio di scarica elettrica o malfunzionamento.

AVVERTENZA

Prima dell'uso

Non usare POWERbot vicino a materiali combustibili. - Non posizionare vicino a candele accese, lampade da tavolo, camini o materiali infiammabili quali benzina, alcol, diluenti, ecc. - POWERbot è inteso per un uso domestico, pertanto se ne sconsiglia l'uso in solai o seminterrati, in magazzini, edifici industriali, all'esterno, su tavoli o scaffali o in luoghi caratterizzati da umidità come lavanderie e bagni. - In caso contrario POWERbot potrebbe subire danni o funzionare in modo anomalo. - POWERbot non deve attraversare pozze di liquido o entrare a contatto con liquidi. - Se le ruote attraversano un liquido, POWERbot potrebbe riportare gravi danni e contaminare altre aree lungo il suo passaggio. Non versare liquidi sul caricabatterie. - Pericolo di scariche elettriche o incendi.

Non usare il caricabatterie per scopi diversi da quelli per i quali è stato progettato. - Il caricabatterie potrebbe subire gravi danni o potrebbe insorgere un rischio di incendio. Per la propria sicurezza, mantenere sempre pulito il sensore di dislivello.

AVVERTENZA

Utilizzo

Se si avvertono odori o rumori insoliti o si nota del fumo fuoriuscire da POWERbot, spegnere immediatamente l'apparecchio agendo sull'interruttore di emergenza posto sul fondo di POWERbot e contattare un Centro di assistenza autorizzato.

AVVERTENZA

Pulizia e manutenzione

Se il cavo di alimentazione è danneggiato, contattare un Centro di assistenza autorizzato per richiederne la sostituzione da parte di un tecnico qualificato. - Pericolo di scariche elettriche o incendi. Per sostituire le batterie, rivolgersi ad un Centro di assistenza autorizzato Samsung Electronics. - L'uso di batterie di altri prodotti può provocare malfunzionamenti.

ATTENZIONE

Prima dell'uso

• Prima di avviare POWERbot inserire il contenitore di raccolta polvere.
• Prestare attenzione alle seguenti condizioni per effettuare una ricarica corretta delle batterie.
• Accendere sempre la docking station.
• Installare la docking station in un luogo facilmente individuabile da POWERbot.
• Non lasciare oggetti davanti alla docking station.
• Durante l'installazione della docking station, non lasciare cavi sul pavimento che potrebbero bloccare i movimenti di POWERbot. Non usare POWERbot su pavimenti scuri.
• POWERbot potrebbe non essere in grado di funzionare regolarmente.

Non posizionare oggetti a meno di 0,5 m sui lati e 1 m sulla parte anteriore della docking station. Accertarsi che i contatti della docking station non siano danneggiati o coperti da sostanze estranee. Non installare la docking station su un pavimento nero o scuro.

• Se il pavimento intorno alla docking station è scuro, il robot potrebbe non riuscire a raggiungere la base per effettuare la ricarica.
• Prima di avviare la pulizia, rimuovere qualsiasi oggetto possa ostacolare il movimento di POWERbot (ad esempio i giochi per bambini). Non utilizzare POWERbot in luoghi troppo angusti per il raggio di curvatura di POWERbot (0,5 m o meno). Se una spazzola o il coperchio di una spazzola non è montato correttamente, si potrebbe graffiare il pavimento o il prodotto potrebbe non funzionare regolarmente.
• Prima di azionare il POWERbot, rimuovere gli oggetti che potrebbero rompersi quali cornici, specchi e oggetti in porcellana in modo che POWERbot sia libero di muoversi e fermarsi.

ATTENZIONE

Utilizzo

L'uso di POWERbot su un tappeto spesso potrebbe danneggiare sia POWERbot sia il tappeto. POWERbot non è in grado di passare su tappeti spessi più di 1 cm. Non usare POWERbot su tavoli o superfici sopraelevate. Il robot potrebbe cadere e subire danni.

POWERbot potrebbe urtare sedie e gambe di tavoli, pertanto si consiglia di spostarli prima di azionare il robot al fine di consentire una pulizia rapida ed efficiente. Durante il funzionamento di POWERbot, non sollevarlo da terra o spostarlo in un'altra zona della casa. Quando si trasporta POWERbot, non afferrarlo dalle ruote di guida. Non posizionare oggetti sopra POWERbot o sulla telecamera poiché potrebbero funzionare in modo scorretto. Rimuovere eventuali sacchetti di carta o plastica di grandi dimensioni prima di usare POWERbot poiché potrebbero bloccarne l'aspirazione. Non indirizzare direttamente il puntatore laser verso persone o animali. Non sdraiarsi a terra intorno a POWERBOT quando è in funzione.

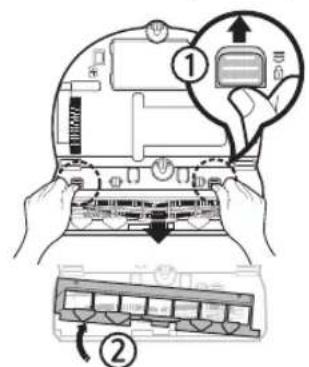

• I capelli potrebbero rimanere intrappolati nella spazzola principale causando lesioni.

ATTENZIONE

Pulizia e manutenzione

• Attenersi alle seguenti indicazioni per evitare danni a POWERbot.
• Non pulire POWERbot spruzzandovi sopra acqua o usando benzina, diluenti, acetone o alcol. Non disassemblare o riparare autonomamente POWERbot. Tale operazione deve essere effettuata da un tecnico qualificato.

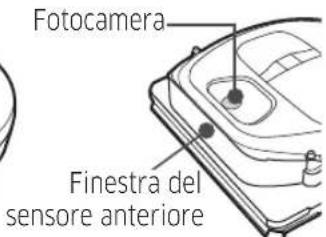

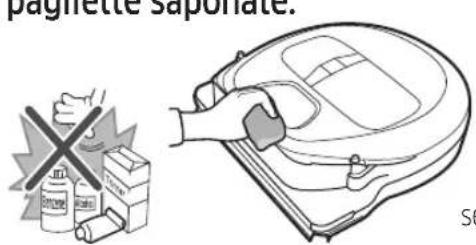

• Mantenere sempre puliti il sensore degli ostacoli, il sensore di dislivello e la lente della telecamera.
• In caso si accumuli dello sporco, i sensori potrebbero non funzionare correttamente.

Installazione

La docking station deve essere sempre accesa e collegata alla presa elettrica.

Accessori

Telecomando (non in dotazione con SR1*M701*** Series)	Batterie (Tipo AAA) Manuale dell'utente Filtro di ricambio		(disponibile solo nelle serie SR20M7090**, SR20M7070**)
Docking station Cavo	di alimentazione Caricabatterie Virtual guard		(disponibile solo nelle serie SR20M7090**, SR20M7070**, SR20M706***, SR20M7050**)

* Specifiche delle batterie Serie SR1 M70 : Litio, 21,6V, 1800mAh, 6 celle Serie SR2 M70 **: Litio, 21,6V, 3600mAh, 6 celle

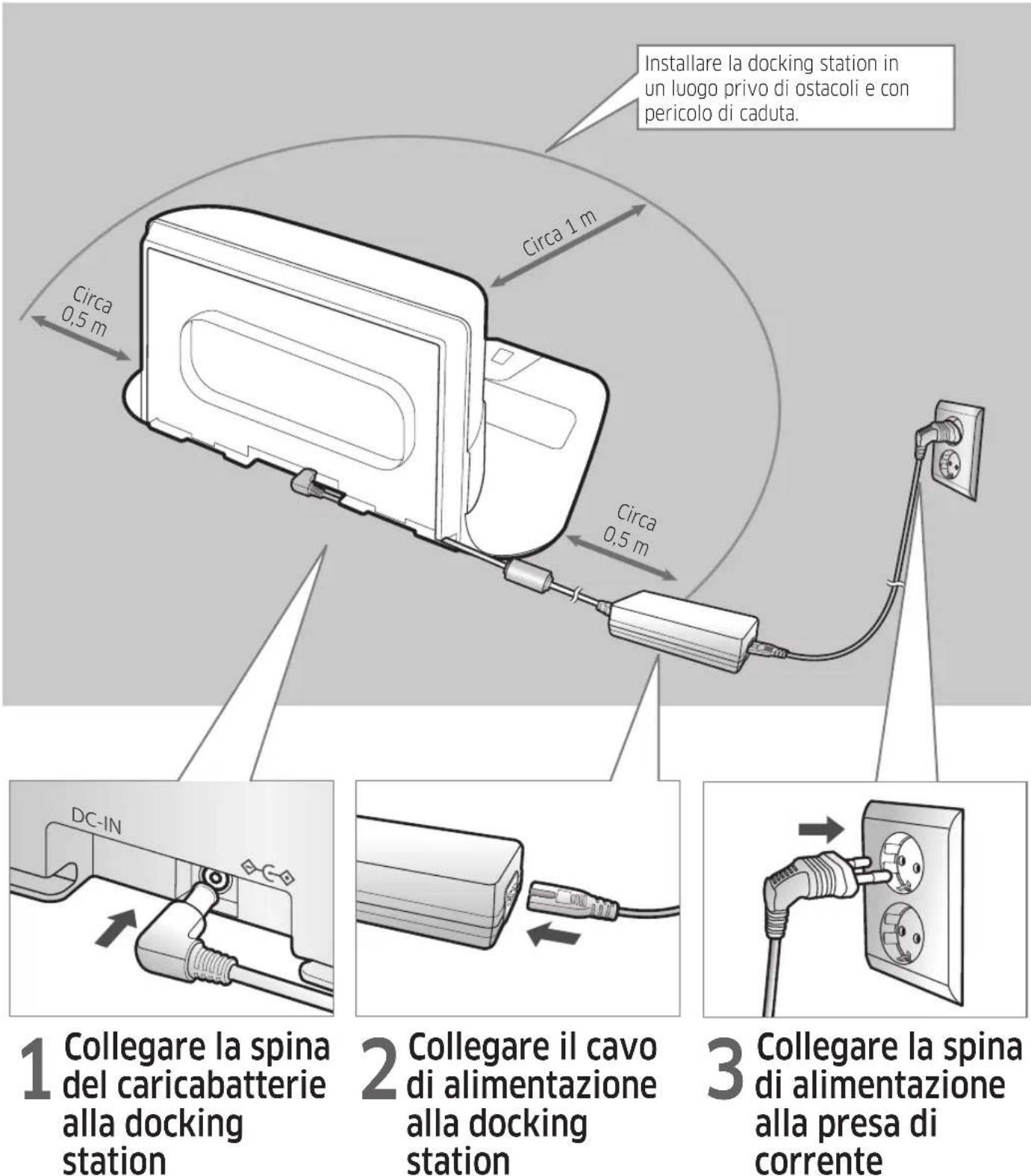

Note per l'installazione

Nota

Installare la docking station in un luogo che presenti pavimento e pareti a livello. È meglio installare la docking station lungo la scanalatura dei pavimenti in legno. - Se l'interruttore di emergenza è spento, POWERbot non effettuerà la ricarica anche se collegato alla docking station.

Accendere sempre la docking station. - Se la docking station non è alimentata, POWERbot non sarà in grado di effettuare la ricarica automatica. - Se POWERbot viene lasciato scollegato dalla docking station, la batteria si scaricherà nel tempo.

Se il robot aspirapolvere è in modalità risparmio energetico, l'alimentazione non si attiverà nemmeno spegnendo e riaccendendo l'interruttore di emergenza. Tenere premuto il tasto [Start/Stop] sul POWERbot per disattivare la modalità di risparmio energetico.

Ricarica

Una volta completata la prima ricarica (dopo l'acquisto) POWERbot può essere utilizzato per 60 min. in modalità Normale (vedere a pagina 39 per i tempi di ricarica).

Ricarica Smart

Se la carica di POWERbot si esaurisce in modalità di pulizia Auto, esso ritornerà automaticamente alla docking station e riprenderà la pulizia dell'area una volta che la carica delle batterie abbia raggiunto i due terzi della capacità massima. (max 2 volte).

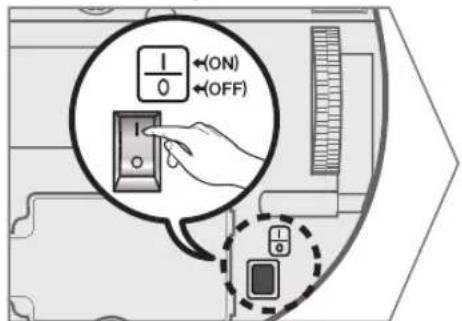

1 Attivare l'interruttore di emergenza posto sul fondo

È necessario attivare

l'interruttore di emergenza per accendere POWERbot.

Premere e rilasciare il tasto

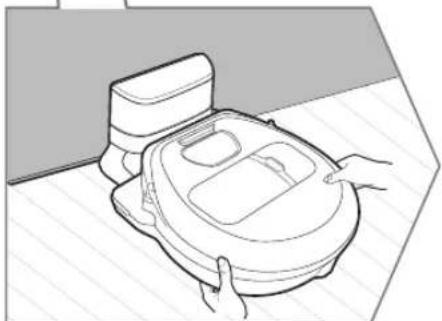

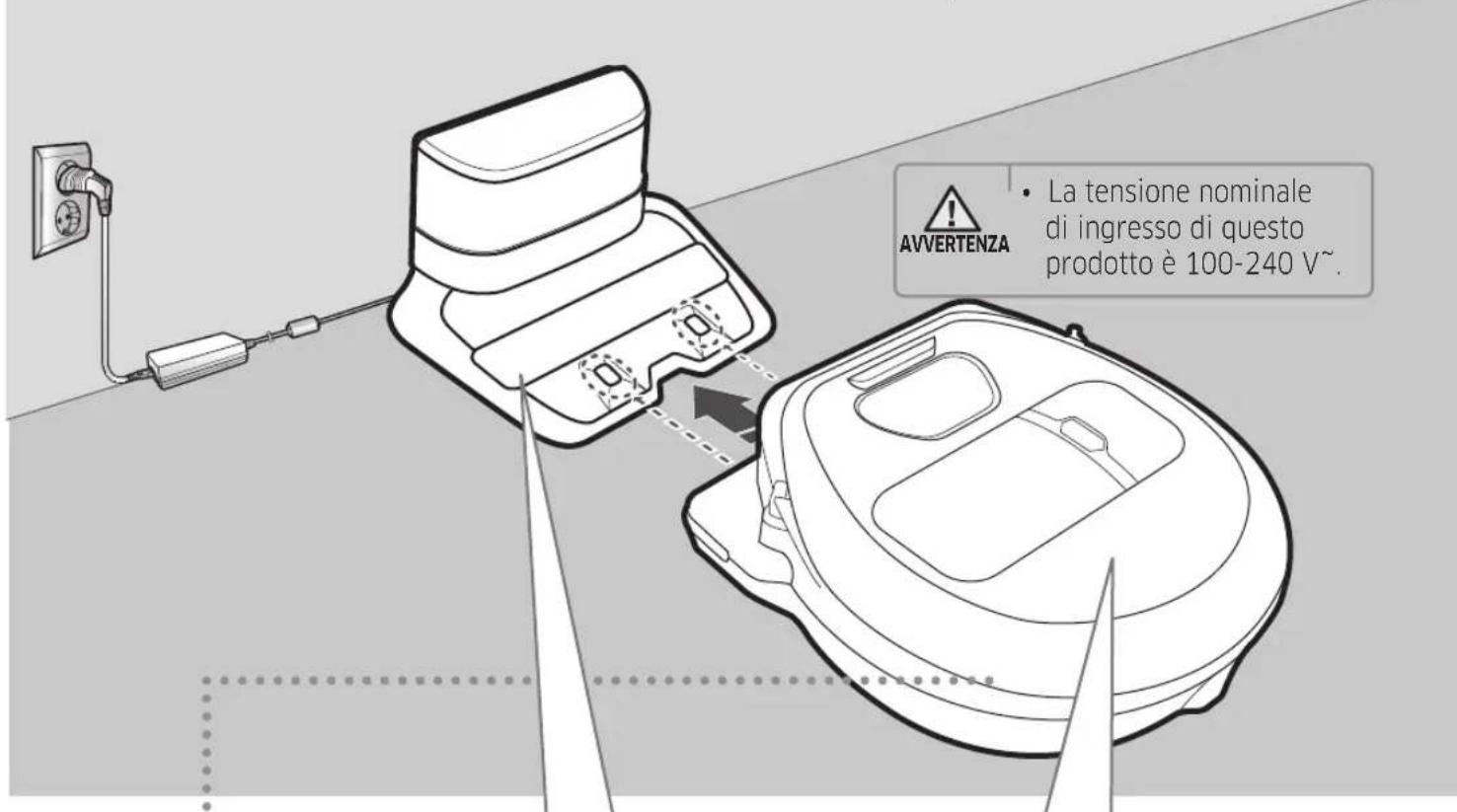

2 Effettuare la ricarica manuale di POWERbot posizionandolo nella docking station.

Verificare l'allineamento dei contatti di ricarica su POWERbot e sulla docking station.

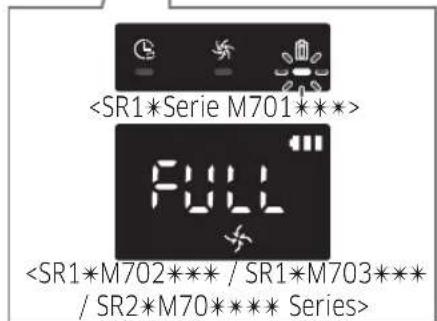

3 Controllare lo stato della carica.

Per SR1 M701 * Series, durante la ricarica la spia di ricarica lampeggia ad intervalli di 1 sec. e la spia rimane accesa al termine della ricarica.

Per SR1 M702 /SR1 M703 / SR2 M70 *** Series.

"Si accenderà in base all'andamento della ricarica nelle si accenderà "FULL" al termine della ricarica.

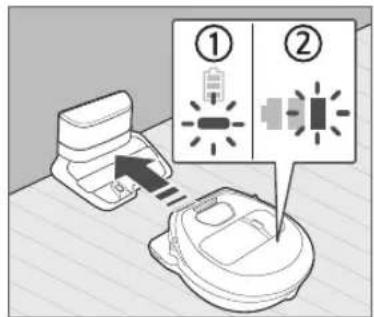

Ricarica automatica

Se la spia di carica della batteria lampeggia ad intervalli di 0,4 sec., POWERbot tornerà automaticamente alla docking station per effettuare la ricarica.

2. SR1*M70****/SR2*M70**** Series

Quando la spia della batteria lampeggia durante la pulizia, POWERbot ritorna alla base di ricarica per eseguire automaticamente la ricarica delle batterie.

Ricarica

È possibile indicare all'aspirapolvere POWERbot di recarsi alla docking station durante il processo di pulizia.

Batterie scariche (Lo)

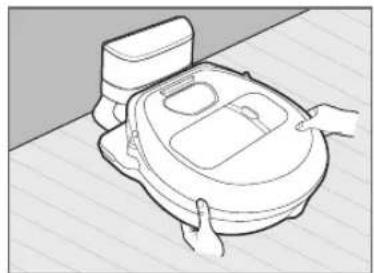

Effettuare la ricarica manuale di POWERbot posizionandolo nella docking station.

Azioni da intraprendere se la ricarica non viene eseguita:

Verificare l'installazione della docking station quando:

la docking station è situata in una posizione non facilmente accessibile da POWERbot. la distanza tra la docking station e POWERbot è superiore a 5 m.

• POWERbot potrebbe impiegare molto tempo per raggiungere la docking station

Caricare manualmente POWERbot quando:

la docking station è posizionata in un angolo la batteria è completamente scarica ▶ POWERbot è bloccato da un ostacolo (mobile, ecc.) - POWERbot non può scavalcare una soglia vicina alla docking station (l'altezza massima della soglia che POWERbot è in grado di scavalcare è di 1,5 cm). - quando la spia di carica della batteria lampeggia e sul display appare "Lo" - quando la spia di carica della batteria lampeggia (applicabile a SR1 M701 ** Series) ▶ POWERbot è impostato in modalità di pulizia Spot o Manual

Uso di POWERbot

È necessario attivare l'interruttore di emergenza posto sul fondo prima di usare POWERbot.

Accensione e spegnimento

Premere il tasto per più di 3 secondi

• Quando POWERbot non viene utilizzato per 30 min.; SR1 M70 U / SR2 M70 U Series: Attiva la modalità di risparmio energetico. SR1 M70 W / SR2 M70 W Series: Torna automaticamente alla docking station per effettuare la ricarica.

Avviamento della modalità di pulizia Auto

Premere e rilasciare il tasto. POWERbot si sposta e inizia a pulire automaticamente le aree impostate.

• Interruzione della pulizia: premere e rilasciare il tasto.

Uso della modalità di pulizia Spot

POWERbot effettua una pulizia accurata di una specifica zona.

Ricarica

Premendo il tasto è possibile impostare POWERbot perché esegua automaticamente la procedura di ricarica alla base durante la pulizia.

Selezione della modalità di pulizia

Modalità di pulizia	Come selezionaria	Icona visualizzata
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Pulizia Auto
Pulizia Spot
Pulizia Repeat	Repeat* Premere [A,B], [C,D]repeat sul telecomando quando premere [Avvia/Stop].		-
Pulizia Manual	* La modalità di pulizia Manual più essere impostata mediante i tasti di controllo direzionale del telecomando.		-

• Se POWERbot non riesce a tornare alla docking station, attiverà la modalità di risparmio energetico e il pannello verrà disattivato.
• Per uscire dalla modalità di risparmio energetico, premere il tasto [Avvia/Stop] o [Accensione] sul corpo del telecomando. * Se la pulizia Auto viene terminata entro 15 minuti, POWERbot effettuerà una seconda pulizia.

Uso di POWERbot

Metodi di pulizia per modalità

Pulizia Auto

Effettua una pulizia delle aree impostate.

*Serie SR1*M701**: Effettua una pulizia continua fino all'esaurimento della batteria.

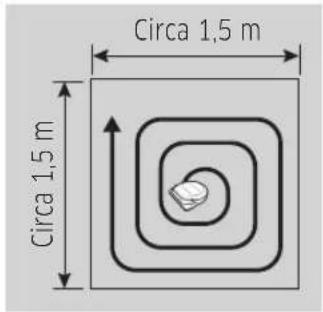

Pulizia Spot

Effettua la pulizia accurata di un'area specifica. Questa modalità può essere utilizzata per pulire briciole di pane o dolci.

Pulizia Manuale

Per pulire un'area specifica è possibile spostare POWERbot mediante telecomando. * Questa funzione non è disponibile nella serie SR1*M701**.

Pulizia Repeat

Effettua una pulizia continua fino all'esaurimento della batteria.

• Questa funzione non è disponibile nella serie SR1 M701 **.

Nota

• Se viene attivata la funzione Auto e Repeat, POWERbot esegue per primo la pulizia dell'area vicino alla docking station.

Uso delle funzioni di pulizia speciali

Funzione di pulizia	Funzionamento	Icona visualizzata
		SR1*M702***SR1*M703***SR2*M70****	SR1*M701***
Controllo potenza intelligente	* Quando POWERbot rileva un tappeto in modalità Normale, attiverà automaticamente una maggiore potenza di aspirazione.
Edge Clean Master	* Quando POWERbot rileva un bordo o un angolo in modalità pulizia Auto o Spot, si attiva la bocchetta automatica e POWERbot approccia la parte del bordo o dell'angolo da pulire.Bordo dritto (pulizia Una volta)Angolo (pulizia Due volte)

Installazione della Virtual guard

I raggi infrarossi emessi dalla Virtual guard impediscono a POWERbot di accedere ad alcune zone.

(in dotazione con SR2* solo M707** Series) Per SR2 M704** / SR2 M705** / SR2*M706** Series, necessario ulteriore acquisto).

1 Premere il tasto di accensione per accendere il robot

La spia di alimentazione (rossa) lampeggia.

2 Installare la Virtual guard dove si desidera limitare l'accesso di POWERbot

Verificare che il sensore di distanza sia rivolto nella direzione nella quale si desidera creare la barriera invisibile (che limiterà l'accesso di POWERbot).

Installazione della Virtual guard

Nomenclatura delle parti della Virtual guard

Inserimento delle batterie

Le batterie della Virtual guard devono essere acquistate a parte.

1 Aprire il coperchio della batteria della Virtual guard premendo la linguetta di blocco, quindi sollevarlo.

2 Inserire le batterie alcaline (tipo D) come mostrato nell'immagine (controllare la polarità +, -).

3 Inserire un'estremità del coperchio nell'alloggiamento e premere l'altra estremità per chiudere il vano batterie.

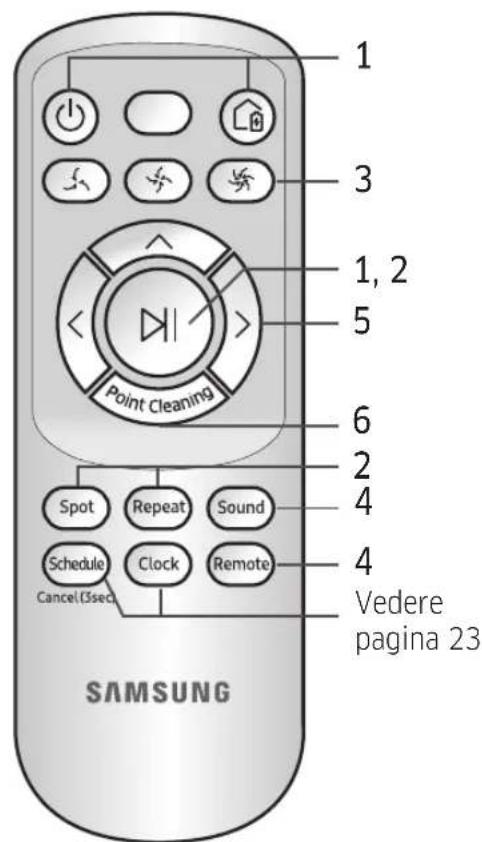

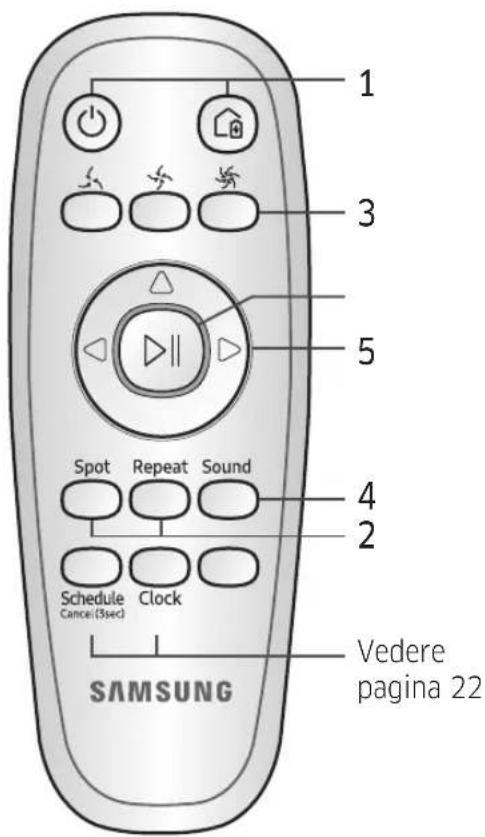

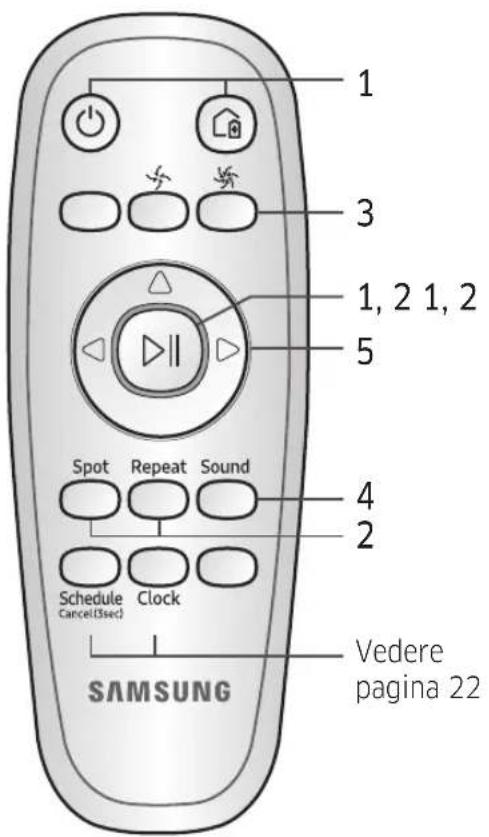

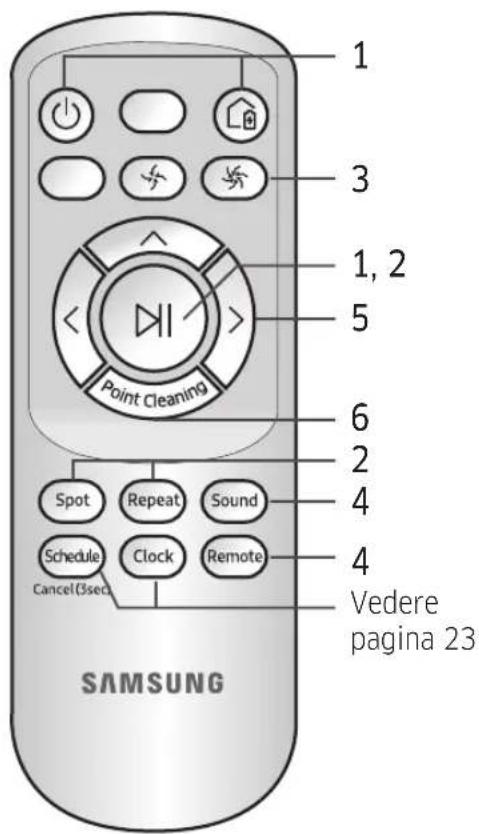

Uso del telecomando

[Tipo A] [Tipo B]

[Tipo C] [Tipo D]

Uso del telecomando

□ [Tipo A] / [Tipo B] / [Tipo C] / [Tipo D]

1 Accensione / Ricarica / Avvio/Stop

Accensione					Per accendere/spagnere POWERbot
Ricarica					Selezionare per effettuire la ricarica automatica di POWERbot presso la docking station
Avvio/Stop					Selezionare per avviare o terminare il processo di pulizia

2 Modalità di pulizia

Pulizia Auto	ΔII	ΔII	ΔII	ΔII	Selezionare per effettuire la pulizia di tutte le aree una sola volta per poi tornare alla docking station.
Pulizia Spot	Spot	Spot	Spot	Spot	Selezionare per effettuire la pulizia intensa di una specifica zona
Pulizia Repeat	Repeat	Repeat	Repeat	Repeat	Selezionare per effettuire la pulizia ripetuta fino allo scarico della batteria adindicatore lampeggiante

3 Potenza di aspirazione

Modalità Turbo					Selezionare per effettuire la pulizia con la massima potenza di aspirazione
Modalità Normal					Selezionare per effettuire la pulizia con una potenza di aspirazione media
Modalità Quiet					Selezionare per eseguire la pulizia con un livello di rumore inferiore (silenzioso)

4 Funzioni aggiuntive

Sound	Sound	Sound	Sound	Sound	A agli pressione di quello tasto si selezione in sequenza Effetti audio → Muto. <Solo Serie SR10M703**9> Star wars → Effetti audio → Muto
Telecomando			Remote	Remote	Selezionare per attivare e disattivare la funzione Wi-Fi

• Solo Serie SR10M701**5 : Star wars (La funzione Muto non è disponibile)
• L'impostazione precedente effettuata non varierà anche spegnendo e riaccendendo l'interruttore di emergenza.

5 Modalità pulizia Manual e controllo direzione

Avanti	△	△	△	△	Selezionare per procedere in avanti
Sinistra	(α)	(α)	<	<	Selezionare per girare a sinistra
Destra	()	()	>	>	Selezionare per girare a destra

※ Il movimento in retro non è disponibile

6 Pulizia di uno specifico punto

Disponibile solo con telecomandi di tipo C e D.

È possibile usare il telecomando per indicare di pulire un punto desiderato nelle POWERbot è in fase di pulizia.

Puntare la luce rossa sul pavimento a una distanza di 0,5 m da POWERbot.

Tenere premuto il pulsante Point cleaning per spostare il raggio rosso sul punto desiderato. POWERbot seguirà la luce durante i loro spostamenti per eseguire la pulizia dell'ambiente.

Distanza operativa del telecomando

Altezza del telecomando	0,5 m 1 m	1,5 m
Distanza operativa	Circa 1,5 m Circa 2 m Circa 3 m

Inserimento delle batterie

Aprire il vano batterie premendo la linguetta di blocco e sollevando il coperchio, quindi inserire le batterie come mostrato in figura. Riposizionare il coperchio e premere fino allo scatto in posizione.

Nomenclatura delle parti

Alto

1. Display
2. Ricevitore segnali telecomando
3. Sensore ostacoli
4. Serbatoio di raccolta polvere
5. Fotocamera
6. Tasto serbatoio di raccolta polvere
7. Sensore paracolpi
8. Bocchetta automatica

Fondo

1. Contatti di ricarica
2. Spazzola
3. Coperchio spazzola
4. Sensore di dislivello
5. Rullo
6. Coperchio batterie
7. Tasto coperchio spazzola
8. Ruote di guida
9. Interruttore di emergenza
10. Bocchetta automatica

Display

1. Programmazione giornaliera
2. Modalità Normal/Turbo
3. Spia batteria
4. Tasto pulizia Spot, programmazione giornaliera (3 sec)
5. Tasto Avvio/Stop, modalità turbo (3 sec)
6. Tasto Ricarica

Serie>

1. Mute
2. Indicatore informazioni
3. *Spia Controllo Smart On/Off
4. *Wi-Fi
5. Spia batteria
6. Programmazione Una volta/ Giornaliero
7. Display numerico
8. Modalità pulizia Spot
9. Modalità pulizia Manual
10. Modalità pulizia Repeat
11. Modalità Normal
12. Modalità Turbo
13. Tasto pulizia Spot
14. Tasto Avvio/Stop
15. Tasto Ricarica

1. Mute
2. Indicatore informazioni
3. *Spia Controllo Smart Off/On
4. *Wi-Fi
5. Spia batteria
6. Programmazione Una volta/Giornaliero
7. Display numerico
8. Modalità pulizia Spot
9. Modalità pulizia Manual
10. Modalità pulizia Repeat
11. Modalità Quiet
12. Modalità Normal
13. Modalità Turbo
14. Tasto pulizia Spot
15. Tasto Avvio/Stop
16. Tasto Ricarica
17. SR1 M70 W / SR2 M70 W : Modalità Wi-Fi supportate

Impostazione dell'orario / della programmazione

[ Tipo A, Tipo B] È possibile programmare solo la modalità di pulizia Auto.

Impostazione dell'orario

Prima di utilizzare la programmazione Una volta/Giornaliero è necessario impostare l'orario corrente.

Impostazione della programmazione

L'impostazione/annullamento della programmazione può essere effettuata solo quando POWERbot è fermo nella docking station.

Annullamento durante l'impostazione

L'impostazione viene annullata automaticamente in mancanza di un'azione entro 7 secondi.

Annullamento programmazione Una volta/Giornaliero

Quando sono impostate entrambé le programmazioni Una volta/Giornaliero	Schedule Cancel (3sec) Premere per 3 secondi.	→	Δ O Schedule Cancel (3sec)	→	Δ I O Schedule Cancel (3sec)	→
			Selezionare la programmazione desiderata		Annullamento completato
Quando è impostata una delle programmazioni Una volta o Giornaliero	Schedule Cancel (3sec) Premere per 3 secondi.

[Tipo C, Tipo D] è possibile programmare solo la modalità di pulizia Auto.

Impostazione dell'orario

Prima di utilizzare la programmazione Una volta/Giornaliero è necessario impostare l'orario corrente.

Impostazione della programmazione

L'impostazione/annullamento della programmazione può essere effettuata solo quando POWERbot è fermo nella docking station.

Annullamento durante l'impostazione

L'impostazione viene annullata automaticamente in mancanza di una azione entro 7 secondi.

Annullamento programmazione Una volta/Giornaliero

Quando sono impostate entrambé le programmazioni Una volta/Giornaliero	Schedule Cancel (3sec) Premere per 3 secondi.	→	O Schedule Cancel (3sec)	→	DI Schedule Cancel (3sec)	Annullamento completato
Quando è impostata una delle programmazioni Una volta o Giornaliero			Selezionare la programmazione desiderata
			Schedule Cancel (3sec) Premere per 3 secondi.

Impostazione dell'orario / della programmazione

[SR1 M701 ** Series] Per le modalità che non prevedono un telecomando, è disponibile la programmazione.

Impostazione della programmazione

L'impostazione/annullamento della programmazione può essere effettuata solo quando POWERbot è fermo nella docking station.

Premere per 3 secondi.

Quando il LED della programmazione è acceso, indica che è stata impostata una programmazione Giornaliero.

• Verrà inserita la programmazione corrispondente all'orario in cui si preme il tasto. La pulizia verrà automaticamente eseguita in base all'orario programmato.

Annullamento programmazione Giornaliero

Quando è stata impostata la programmazione Giornaliero

Premere per 3 secondi.

Pulizia e manutenzione

È necessario disattivare l'interruttore di emergenza prima di eseguire la pulizia di POWERbot.

Pulizia del contenitore di raccolta polvere

1 Premere il tasto per rimuovere il contenitore di raccolta della polvere

2 Rimuovere il coperchio del contenitore di raccolta polvere

3 Rimuovere la polvere dal contenitore di raccolta e dal ciclo

4 Scollegare il ciclo del coperchio del contenitore di raccolta e lavare contenitore e filtro

5 Rimontare il contenitore di raccolta polvere

6 Reinserire il contenitore di raccolta polvere nel corpo del robot fino ad avvertire uno scatto

Pulizia dei sensori e della telecamera

Pulire delicatamente con un panno morbido. Non utilizzare prodotti abrasivi o pagliette saponate.

Pulizia e manutenzione

Pulizia della spazzola e della bocchetta automatica

La forma della spazzola può variare in base al modello acquistato.

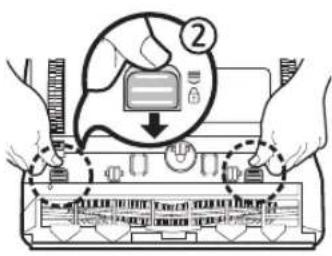

1. Rimuovere il coperchio della spazzola principale.

2. Rimuovere la spazzola principale.

3. Pulire la spazzola principale.

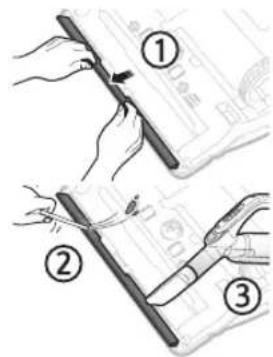

4. Pulizia della bocchetta automatica.

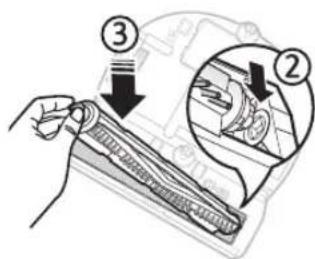

5. Rimontare la spazzola principale.

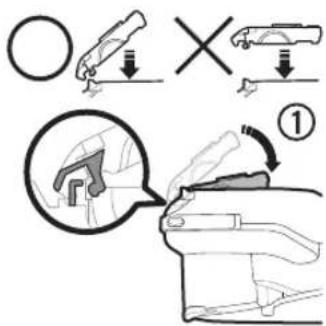

6. Rimontare il coperchio della spazzola principale.

Pulizia della ruota di guida

1. Appoggiare un panno morbido sul pavimento e posizionare POWERbot su di esso capovolto.

2. Usare delle forbici o una bacchetta non appuntiti per rimuovere eventuali materiali estranei.

App Samsung Connect

L'app Samsung Connect è disponibile solo nei modelli dotati di una funzione Wi-Fi.

Impostazione del router wireless

In caso di problemi di accesso al router wireless, vedere il relativo manuale dell'utente.

Samsung POWERbot supporta solo la banda Wi-Fi 2,4 GHz. Samsung POWERbot supporta IEEE 802.11b/g/n e Soft-AP.

• Si consiglia l'adozione dello standard IEEE 802.11n.

Samsung POWERbot supporta solo il protocollo DHCP (Dynamic Host Configuration Protocol). Assicurarsi che l'opzione DHCP server sul proprio router wireless sia attivata. ▶ POWERbot supporta i protocolli WEP-OPEN, WPA-PSK/TKIP e WPA2-PSK/AES quali protocolli di autenticazione e crittografia.

• Si consiglia l'uso del protocollo WPA2-PSK/AES.
• Accertarsi che il router sia dotato di una SSID e di una password univoci.
• La qualità della connessione del network wireless può essere influenzata dalle condizioni ambientali circostanti.
• Qualora il vostro Internet service provider registri permanentemente l'indirizzo MAC (un numero di identificazione unico) del vostro PC o modem, il vostro POWERbot potrebbe non riuscire a connettersi ad Internet. Richiedete al vostro Internet service provider la procedura necessaria per connettere un apparato diverso dal PC ad Internet. ▶ Qualora il vostro Internet service provider richieda il vostro ID o la password per la connessione Internet, il vostro POWERbot potrebbe non essere in grado di connettersi ad internet. In quel caso, digitare il proprio ID o la password durante la connessione ad internet. ▶ POWERbot potrebbe non essere in grado di connettersi ad Internet per varie problematiche relative al firewall. Chiedete al vostro Internet service provider le soluzioni a tale problema.
• Alcuni router wireless possono veicolare un indirizzo di Domain Name Server (DNS) anomalo anche in assenza di connessione Internet. In quel caso, rivolgetevi al produttore del vostro router wireless ed al vostro Internet service provider.
• Se, anche dopo aver provato la procedura suggerita dal proprio Internet service provider, non si riesce a connettersi ad Internet, rivolgersi ad un Centro di assistenza autorizzato Samsung.
• Qualora il router non sia un prodotto certificato Wi-Fi, POWERbot potrebbe non essere in grado di connettersi a Internet.

App Samsung Connect

Download della app Samsung Connect

• Eseguire il download ed installare la app Samsung Connect dai vari market (Google Play Store, Apple App Store, o Samsung Galaxy Apps). Per trovare la app da scaricare usare la parola chiave "Samsung Connect".

Nota

L'app Samsung Connect richiede OS Android 6.0 (Marshmallow) o successivi ed è ottimizzata per Samsung Galaxy S e Note. Potrebbe non funzionare regolarmente con smartphone di terzi.

Per i modelli Apple, l'app richiede iOS 9 o successivi.

• L'app Samsung Connect è soggetta a modifiche senza preavviso ai fini di miglioramenti nell'uso e nelle prestazioni.

Impostazione di un account Samsung

Per usare l'app Samsung Connect è necessario disporre di un account Samsung. Per impostare un account Samsung, seguire le indicazioni fornite dall'app Samsung Connect. In alternativa, se si dispone di uno smartphone Samsung, aggiungere l'account Samsung nell'app di impostazione del proprio smartphone. In seguito lo smartphone effettuerà l'accesso automatico all'account Samsung.

Aggiungere un dispositivo all'app Samsung Connect

1. Connettere il proprio smartphone al router wireless.
2. Avviare l'app Samsung Connect sul proprio smartphone.
3. In caso di comparsa di una finestra indicante l'individuazione di un nuovo dispositivo, premere ADD NOW.
4. Qualora la finestra non venga visualizzata, premere il tasto + e selezionare il dispositivo da aggiungere nell'elenco AVAILABLE DEVICES.
5. Se il dispositivo non compare nell'elenco, aggiungerlo manualmente selezionandone il tipo e lo specifico modello.
6. [Android] La connessione al dispositivo viene effettuata automaticamente.
7. [iOS] Accedere all'app delle impostazioni e selezionare [Robot vacuum] Samsung nell'elenco dei Wi-Fi disponibili.
8. A richiesta fornire le credenziali di autenticazione.
9. [Android] La connessione al router wireless viene effettuata automaticamente.
10. [iOS] Accedere all'app delle impostazioni e selezionare il router wireless presente nell'elenco dei Wi-Fi disponibili.
11. Le rimanenti operazioni di impostazione vengono effettuate automaticamente. Verrà aggiunta una nuova Device Card.

Nota

• Qualora non sia possibile completare la registrazione del prodotto, intraprendere le seguenti azioni.
• Provare nuovamente la procedura di registrazione così come indicato dai messaggi visualizzati.
• Controllare se l'opzione UPnP del router wireless è disponibile e riprovare la procedura di registrazione.
• Confermare che il router wireless sia operativo in modalità wireless, quando si riprova la procedura di registrazione.
• In presenza di due o più POWERbot, spegnere gli altri POWERbot e riprovare nuovamente la registrazione del POWERbot.
• Qualora nelle vicinanze vi sia un altro router con lo stesso SSID del proprio router wireless, la registrazione non potrà essere completata.

Smart control e indicatore Wi-Fi

On	Smart control bloccato (è ancora possible usare il telecomando).
Off	Smart control consentito.
On	POWERbot è connesso al router wireless.
Off	POWERbot sta tentando di connettersi al router wireless.

• Quando lo Smart control è bloccato, non è possibile controllare il POWERbot dal proprio smartphone.
• Se POWERbot e lo smartphone non sono connessi allo stesso router wireless, può verificarsi un ritardo di risposta in base alle condizioni dell'ambiente di rete.

App Samsung Connect

Aggiornamento Software

• Quando POWERbot è in carica nella docking station, POWERbot si collega al server e verifica la presenza di aggiornamenti software. Se viene trovato un aggiornamento del software, POWERbot effettuerà automaticamente il download e lo aggiornerà. Se sul display viene visualizzato "UP" quando POWERbot è in ricarica, ciò indicherà che l'aggiornamento è in corso. Attendere il completamento dell'aggiornamento prima di usare POWERbot.

Uso della app Samsung Connect

• Selezionando il dispositivo nella app Samsung Connect, verrà avviato il plug-in del proprio dispositivo.

1. Accensione/spegnimento
2. Tasti direzionali in modalità Pulizia Manuale (avanti, sinistra, destra)
3. Attivazione/disattivazione modalità pulizia Auto
4. Modalità pulizia Spot
5. Indicatore stato corrente
6. Indicatore carica della batteria
7. Potenza di aspirazione
8. Opzione Ripetizione (on / off)
9. Programma (Una volta / Giornaliero)
10. L'orario del dispositivo verrà sincronizzato durante l'attivazione dell'impostazione della programmazione.
11. Una pulizia programmata viene eseguita solo quando il dispositivo è inserito nella docking station.
12. Cronologia della pulizia
13. Impostazioni > Guida vocale

Note e precauzioni

Ricarica

Nota

Se la batteria si surriscalda durante la ricarica, il tempo di carica potrebbe essere più lungo. Se la ricarica automatica non funziona, controllare le seguenti condizioni:

• Attivare e riattivare l'interruttore di emergenza (posto sul fondo di POWERbot).
• Scollegare e ricollegare la spina di alimentazione della docking station.
• Scollegare la base di ricarica, quando con un panno asciutto o uno straccio, verificare che non vi siano sostanze estranee sui contatti di carica di POWERbot e della docking station.
• Controllare che non vi siano ostacoli od oggetti riflettenti, sedie ecc. vicino alla docking station.

Se POWERbot viene lasciato scollegato dalla docking station, la batteria si scaricherà nel tempo.

• Fare in modo che POWERbot sia sempre caricato alla docking station. (Tuttavia spegnere il dispositivo e lasciare la docking station scollegata durante una prolungata assenza da casa).

Uso

Nota

• POWERbot potrebbe restare bloccato in una soglia o altrove durante la pulizia.
• Per riavviare il funzionamento, disattivare l'interruttore di emergenza, spostare POWERbot in una zona dove sia in grado di muoversi lavorante quindi riattivare l'interruttore.
• POWERbot non è in grado di pulire completamente le aree nelle quali non riesce ad accedere, ad esempio angoli, spazio tra muro e divano, ecc.
• Per questo, utilizzare un diverso strumento di pulizia.
• POWERbot non è in grado di aspirare grossi agglomerati di sporcizia, pertanto alcuni residui possono restare sul pavimento al termine della pulizia.
• Per questo, utilizzare un diverso strumento di pulizia. Se POWERbot è spento, non è possibile riaccenderlo mediante il tasto Accensione del telecomando. Tenere premuto il tasto [Avvio/Stop] su POWERbot. Non è possibile selezionare ed impostare POWERbot in modo che esegua una pulizia Spot durante la fase di ricarica.
• Premendo il tasto pulizia Manual / Point cleaning durante la fase di ricarica, POWERbot si scollegherà dalla docking station entrando in modalità standby.

Pulizia e manutenzione

Nota

• Dopo aver lavato il contenitore di raccolta della polvere ed il filtro con acqua
• Contenitore di raccolta polvere: Asciugare completamente l'acqua residua.
• Filtro: Lasciare asciugare completamente all'ombra prima dell'uso.
• Nel pulire la bocchetta automatica, non estrarla con eccessiva forza.

Attenzione

• Prestare attenzione alle dita nello smontare/rimontare il filtro poiché è facile che rimangano intrappolate nell'ingresso del contenitore di raccolta. Al fine di evitare ostruzioni a causa di corpi estranei, non permettere a POWERbot di aspirare stuzzicadenti, cotton fioc o simili.

Note e precauzioni

Qualora sia difficile rimuovere gli oggetti estranei alla spazzola principale, rivolgersi a un Centro di assistenza autorizzato Samsung. Poiché la spazzola principale rimuove lo sporco dal pavimento durante la pulizia, è possibile che capelli lunghi o altri materiali possano restarvi impigliati. Per ottenere risultati di pulizia ottimali, controllarla e pulirla regolarmente. Se una spazzola o il coperchio di una spazzola non è montato correttamente una volta eseguita la manutenzione, si potrebbe graffiare il pavimento o il prodotto potrebbe non funzionare regolarmente. Pertanto, montarli correttamente seguendo le procedure di manutenzione previste.

Informazioni sulla batteria

Nota

• Acquistare le batterie presso i Centri di assistenza autorizzati Samsung e verificare la presenza del simbolo (A) applicato alla batteria e il nome del modello prima di completare l'acquisto.
• Questa batteria è indicata esclusivamente per un POWERbot Samsung Electronics. Non utilizzarla per altri prodotti. Non disassemblare o modificare la batteria. Non gettare la batteria nel fuoco o riscaldarla. Non posizionare alcun oggetto metallico sui contatti di carica (+, -).
• Tenere il prodotto all'interno di un intervallo di temperatura compreso tra 0°C e 40°C. In caso di malfunzionamento della batteria, non tentare di disassemblarla autonomamente. Rivolgersi a un Centro di assistenza autorizzato Samsung.

Il tempo di ricarica della batteria e il tempo di utilizzo possono diminuire con l'uso della batteria. Se la batteria è esaurita e il robot non si inserisce più correttamente nella docking station, richiederne la sostituzione presso un Centro di assistenza autorizzato Samsung. Il periodo di garanzia della batteria è di 6 mesi dalla data di acquisto.

Informazioni sul sensore IrDA

Attenzione

La trasmissione a infrarossi potrebbe essere irregolare nei luoghi esposti a luce alogena o in spazi aperti. POWERbot utilizza 3 tipi di dispositivi a infrarossi. Ogni dispositivo ha un diverso livello di priorità. Un dispositivo potrebbe non funzionare correttamente se il suo segnale è disturbato da un dispositivo con priorità maggiore.

• Priorità dei segnali a infrarossi: Smart control > Docking station

Diversi segnali a infrarossi possono interferire l'uno con l'altro e provocare malfunzionamenti ai dispositivi se usati insieme in uno spazio ristretto o a breve distanza. Se si utilizzano più dispositivi POWERbot contemporaneamente, il loro funzionamento potrebbe risultare irregolare a causa delle interferenze dei segnali a infrarossi.

Codici informativi

1 Le tre spie sotto lampeggiano e vengono emessi allarmi acustici di codici informativi.

2 Disattivare l'interruttore di emergenza e controllare le istruzioni sottostanti adottando l'azione opportuna.

3 Il codice informativo scompare attivando l'interruttore di emergenza.

Animazione dei Codici informativi

Codici informativi Checklist

PowerBot è rimasto impigliato, ostacolato o bloccato lungo il suo percorso di pulizia. Disattivare l'interruttore di emergenza e spostare POWERbot in un'altra zona.

Corpo estraneo impigliato nella spazzola principale. Disattivare l'interruttore di emergenza e rimuovere gli oggetti astranei alla spazzola di pulizia.

Corpo estraneo impigliato nella ruota di guida sinistra. Disattivare l'interruttore di emergenza e rimuovere il corso estraneo alla ruota di guida.

Corpo estraneo impigliato nella ruota di guida destra. Disattivare l'interruttore di emergenza e rimuovere il corso estraneo alla ruota di guida.

Controllare il sensore paracolpi. Disattivare l'interruttore di emergenza e riattivarlo. Se il codice di erre visualizzato non scompare, verificare l'eventuale presenza di un corso estraneo tra il paracolpi e l'apparecchio. Nel caso vi sia un corso estraneo, estrarre delicatamente il paracolpi e rimuoverlo.

Sul sensore ostacoli si è accumulato dello sporco. Disattivare l'interruttore di emergenza e pulire i sensori anteriore e posteriore con un panno morbido.

Sul sensore di dislivello si è accumulato dello sporco. Disattivare l'interruttore di emergenza e pulire il sensore di dislivello con un panno morbido.

Controllare la scheda madre. Spagnere e riavviare l'apparechio. In caso il problema persistsita, contatter un Centro di assistenza autorizzato.

Codici informativi

1 Viene visualizzato il codice informativo fatto in sisieme ad un allarme di erre.

2 Disattivare l'interruttore di emergenza e controllare le istruzioni sottostanti adottando l'azione opportuna.

3 Il codice informativo scompare attivando l'interruttore di emergenza.

Codici informativi Checklist

11	POWERbot è rimasto impigliato, ostacolato o bloccato lungo il suo percorso di pulizia. ◆ Disattivare l'interruttore di emergenza e spostare POWERbot in un'altra zona.
C 01	Corpo estraneo impigliato nella spazzola principale. ◆ Disattivare l'interruttore di emergenza e rimuovere gli oggetti estranei alla spazzola di pulizia.
C 02	Corpo estraneo impigliato nella ruota di guida sinistra. ◆ Disattivare l'interruttore di emergenza e rimuovere il corso estraneo alla ruota di guida.
C 03	Corpo estraneo impigliato nella ruota di guida destra. ◆ Disattivare l'interruttore di emergenza e rimuovere il corso estraneo alla ruota di guida.
C 05	Controllare il sensore paracolpi. ◆ Disattivare l'interruttore di emergenza e riattivarlo. ◆ Se il codice di erre visualizzato non scompare, verificare l'eventuale presenza di un corso estraneo tra il paracolpi e l'apparecchio. Nel caso vi sia un corso estraneo, estrarre delicatamente il paracolpi e rimuoverlo.
C 06	Sul sensore ostacoli si è accumulato dello sporco. ◆ Disattivare l'interruttore di emergenza e pulire i sensori anteriore e posteriore con un panno morbido.
C 07	Sul sensore di dislivello si è accumulato dello sporco. ◆ Disattivare l'interruttore di emergenza e pulire il sensore di dislivello con un panno morbido.
C 11	Controllare la scheda madre. ◆ Specnere e riavviare l'apparecchio. In caso il problema persistsista, contattare un Centro di assistenza autorizzato.

Risoluzione dei problemi

Sintomo Checklist
POWERbot non funziona.	Controllare l'attivazione dell'interruttore di emergenza. Controllare che tutte le icone siano visualizzate sul display. Verificare che la batteria di POWERbot non sia scarica. - Se sul display viene visualizzato "Lo", posizionare POWERbot nella docking station per ricaricare la batteria. - Quando la spia di carica della batteria lampeggia, posizionare manually POWERbot nella docking station per ricaricarlo. (Solo SR1*M701*** Series) Se il telecomando non funziona, sostituire le batterie (nome AAA).
POWERbot si arresta durante il ciclo di pulizia.	Se sul display viene visualizzato "Lo", posizionare POWERbot nella docking station per ricaricare la batteria. Quando la spia di carica della batteria lampeggia, posizionare manually POWERbot nella docking station per ricaricarlo. (Solo SR1*M701*** Series) Se POWERbot rimane bloccato in ostacoli quali cavi, soglie o altri, sollevarlo per liberarne il movimento. - Se nella ruota di guidemigliati tessuti o lacci, spegnere il dispositivo e rimuovere eventuali occlusioni prima di utilizzato nuovamente l'apparecchio.
La potenza di aspirazione è Bassa.	Se la spia "Ispezione filtering" è accesa, disattivare l'interruttore di emergenza e vuotare il contentatore di raccolta polvere. Quando il contentatore di raccolta polvere è troppo pieno, la potenza di aspirazione può risultare inferiore. Disattivare l'interruttore di emergenza e vuotare il contentatore di raccolta polvere. Se l'aspirazione (situata sul fondo di POWERbot)iene ostruita da corpi estranei, disattivare l'interruttore di emergenza e rimuoverli. Se la rumorosità aumento improvisamente, disattivare l'interruttore di emergenza e vuotare il contentatore di raccolta polvere.
POWERbot non riesce a individuire la base di ricarica.	Controllare se si è verificato un blackout o se il cavo di alimentazione è stato scollegato. Rimuovere eventuali ostacoli intorno alla docking station che possano ostacolare l'accesso di POWERbot. In caso di presenza di corpi estranei sui contatti di ricarica, la ricarica ne sare influenza. Rimuovere eventuali corpi estranei dai contatti di ricarica.
POWERbot pulisce improvvisamente in diagonale.	Verificare se la docking station sia installata lungo le venature di un parquet o di piastrelle. POWERbot più,iniziare a pulire in diagonale qualora si rechi in un'altra zona di pulizia seguito il percorso più corto. Puòanche,iniziare a pulire in diagonale qualora urti contro ostacoli con quell'angolazione, se ha avuto accesso alla docking station con quale angolazione, o se la trama del pavimento in legno o ceramicà segue quella angolazione.
La pulizia di un singolo punto noniene eseguita.	Puntando la luce rossa direttamente verso POWERbot, quello potrebbe non spostarsi nella direzione desiderata. - Puntare la luce rossa sul pavimento a una distance di 0,5 m da POWERbot. * Non utilizzato il punctatore in piena luce del sole, sotto una luce intensa o su pavimenti scuri.

Risoluzione dei problemi

Sintomo Checklist
Ho installato la app Samsung Connect, ma POWERbot non riesce a connettersi.	Una volta effettuata la connessione del router wireless e del POWERbot mediate un Easy-Setup è possibile usare il prodotto.
Non riesco ad accedere al mio account Samsung.	Controllare la proprio ID e la propria password sullo scherno nella schermata dell'accourt Samsung.
Viene visualizzato un messaggio che indica un malfunzionamento durante l'impostazione Easy-Setup.	Il mancato funzionamento temporaneo potrebbe essere dovuto alla excessiva distanza dal router wireless o ad altri ostacoli. Attendere alcuni minuto e riprovare.
I prodotti non funzionano nonostante lo smart phone sia regolarmente connesso al POWERbot.	Chiudere la app Samsung Connect ed eseguirla nuovamente, oppure sconnettere lo smartphone dal router wireless e ricollegarlo. Spagnere l'alimentatore del POWERbot, quando riaccenderlo, attendere per un minuto o più, quando eseguire nuovamente la app Samsung Connect.
Le funzioni della app Samsung Connect non hanno effetto.	Controllare se è stata impostata sul telecomando la funzione di blocco del Smart control del POWERbot. ( quando lo Smart control è bloccato la spia Wi-è spenta).
La app Samsung Connect Robot vacuum app non viene eseguita.	Verificare che POWERbot sia connesso al router wireless.
POWERbot non è connesso al Wi-Fi.	Verificare lo stato di impostazione del router wireless.
La funzione Controllo potenza intelligente funziona solamente su un pavimento normale.	Verificare se il pavimento è livellato in quanto POWERbot non funziona se il corso non è sollevato leggermente dalla superficie di appoggio. Verificare l'eventuale presenza di corpi estranei sul sensore di dislivello situato sul fondo di POWERbot. Verificare se il pavimento è di colore scuro.
La funzione Controllo potenza intelligente non funziona.	Quando POWERbot pulisce un tappeto a peso raso e colori sgargianti, potrebbe confonderlo con un pavimento rendendo quando inaccessibile la funzione Controllo potenza intelligente.
La funzione Edge clean master non funziona.	Quando POWERbot non riesce a riconoscere una parete, la funzione Edge clean master potrebbe non funzionare. - Quando un ostacolo composto da materiale riflettente è posizionato di fronte alla parete - Quando la parete stessa è composta da materiale riflettente - Quando la parete è di colore scuro
La funzione Edge clean funzionaanche in assenza di pareti o angoli.	Verificare se vi sono oggetti piccoli positonati in luoghi molto angusti. Quando POWERbot riconisce l'ostacolo davanti a sé come una parete, la funzione Edge clean funziona correttamente.
La funzione Edge clean funzionaanche se POWERbot non ha raggiunto una parete o un angolo.	Quando POWERbot rileva un grande angolo, la funzione Edge clean funzionaanche senza raggiungere la parete o l'angolo.

Samsung Electronics dichiara che l'apparecchiatura radio aderisce alla direttiva 2014/53/EU. Il testo integrale della dichiarazione di conformità EU è disponibile al seguente indirizzo: La dichiarazione ufficiale di conformità è disponibile su http://www.samsung.com, selezionare supporto > Cerca Supporto Prodotto e inserire il nome del modello.

Sintomo Checklist
La app Samsung Connect non può essere Installata.	La app Samsung Connect è eseguibile su Android OS 6.0 o successivi, iOS 10 o successivi.La versione operativa di supporto della app Samsung Connect pourrait variare in seguito.Per i dispositivi smart instradati, l'installazione standard e l'uso non è garantito.
Viene visualizzato un messaggio relativo alla mancata registrazione del prodotto.	Riprovarare la procedure di registrazione del prodotto seguito leindicazioni riportate nei messaggio visualizzati.Vedere "Impostazione del router wireless" nel Manuale dell'utente.Seguire le fasi per il completamento della registrazione del prodotto nella sezione del manuale dell'utente "Aggiungere un dispositivo alla app Samsung Connect"Qualora la registrazione del prodotto non venga completata più volte,reimpostare il POWERbot e lo Smartphone, eseguire nuovamente la app Samsung Connect e riprovare la registrazione del prodotto.Per l'accesso alla App e la registrazione del prodotto è necessario usare lo stesso account Samsung.Tutti gli utenti devono useare l'account Samsung creato nelle stesso paese.
Durante la registrazione del prodotto, il tasto di ricarica viene tenuto premuto come indicato ma non viene visualizzato il passaggio successivo.	Premere il tasto di ricarica fino ad avvertire un segnale acustico.Se il passaggio successivo non compare entro pochi secondi, premere il tasto di ricarica un'altra volta.
Durante la registrazione del prodotto, non si riesce ad individuire il router wireless al quale collegarsi.	Annullare la procedure di registrazione del prodotto, eseguire nuovamente la app Samsung Connect e riprovare la procedure di registrazione del prodotto.
Durante la registrazione del prodotto, la password 1111122222 dell'AP non viene inserita correttamente.	Tenere premuto "[Robot Vacuum] Samsung" nell'élenco dei dispositivi in rete ed eliminare la rete per initializzare la password.
Durante la registrazione del prodotto, la password del router wireless in connessione noniene inserita correttamente.	Annullare la procedure di registrazione del prodotto, eseguire nuovamente la app Samsung Connect e riprovare la procedure di registrazione del prodotto.Tenere premuto il router wireless al quale si desidera collegarsi nell'élenco dei dispositivi in rete ed eliminare la rete per initiazizzare la password.
Viene quindi创建工作 un collegamento tra la app Samsung Connect ed il POWERbot mediante la registrazione del prodotto.	Aggiornare lo schermo ed attendere.Eseguire nuovamente la app Samsung Connect.Verificare che non vi siano problemi di connessione alla rete Internet.In particolare, un firewall potrebbe interferire con il funzionamento regolare.

Risoluzione dei problemi

Sintomo Checklist
Durante il normale funzionamento della app viene quindi create un collegamento tra la appSamsung Connect ed il POWERbot.	Se il POWERbot è distante dal router wireless, possono verificarsi problemi di connessione.Reimpostare il POWERbot e lo smartphone, e verificare nuovamente la connessione.Se i problemi di irregularità di connessione persistono, effettuire nuovamente la registrazione del prodotto.Se la SSID/password del router wireless viene modificata, è necessario effettuire nuovamente la registrazione del prodotto.
Il controlledo mediante la appSamsung Connect non è attivo in quanto la funzione di controllo remoto è disabilitata.	La funzione di controllo remoto è disabilitata. Verificare che la funzione di controllo remoto sia abilitata mediante un telecomando.

Avvertenze sulla batteria

AVVERTENZA	Non rimuovere o tentare di rimuovere autonomamente la batteria insertita all'interno del prodotto. Per sostuire la batteria, contattare un technician qualificato o il Centro di assistenza autorizzato. Queste istruzioni sono state preparate ad uso esclusivo del technician o del centro assistenza.
	PER LA PROPRIA SICUREZZA, NON TENTARE DI RIMUVERE LA BATTERIA AUTONOMAMENTE NÉ SMALTIRLA NEL FUOCO. NON DISASSEMBLARE, ROMPERE O FORARE LA BATTERIA.

Come estrarre la batteria

Per smontare POWERbot, estrarlo dal caricatore / docking station. Per ragioni di sicurezza, spegnere POWERbot prima di disassemblarlo.

1. Appoggiare POWERbot capovolto e rimuovere le 2 viti.

2. Rimuovere il coperchio del contenitore di raccolta polvere.

3. Rimuovere la batteria dall'alloggiamento e scollegare il connettore.

Corretto smaltimento delle batterie di questo prodotto

(applicabile nei paesi dotati di sistemi di raccolta e restituzione delle batterie).

L'etichetta presente sulla batteria, sul manuale o sull'imballaggio indica che la batteria di questo prodotto non deve essere smaltita insieme ai rifiuti domestici. Laddove apposti, i simboli chimici Hg, Cd o Pb significano che nella batteria vi è un contenuto di mercurio, cadmio o piombo superiore rispetto ai livelli di riferimento indicati nella Direttiva CE 2006/66.

La batteria incorporata nel prodotto non è sostituibile dall'utente. Per informazioni sulla sostituzione, rivolgersi ad un Centro di assistenza autorizzato. Non tentare di rimuovere la batteria né di smaltirla nel fuoco. Non disassemblare, rompere o forare la batteria. Per smaltire il prodotto recarsi presso un centro di raccolta rifiuti dove verranno seguite le corrette procedure di riciclo e trattamento del prodotto, compresa la batteria.

Dichiarazione Open Source

Il software incluso in questo prodotto contiene codice open source. È possibile ottenere il codice sorgente corrispondente completo per un periodo di tre anni dall'ultima spedizione di questo prodotto inviando una email a mailto:[e-mail].

È inoltre possibile ottenere il codice sorgente corrispondente completo su un supporto fisico come un CD-ROM; in tal caso verrà addebitato un importo minimo.

Il seguente URL http://opensource.samsung.com/opensource/VR7000_A20_TZ/seq/0 porta alla pagina di download del codice sorgente reso disponibile e alle informazioni di licenza open source relative al prodotto. Questa offerta è valida per chiunque riceva questa informazione.

Specifiche

Classificazione	Articolo		Informazioni dettagliate
			SR1*M701***	SR1*M702*** / SR1*M703***
Specifiche meccaniche (POWERbot)	Dimensioni (P x A x L) 340 mm		x 97 mm x 348 mm
	Peso 4 kg
	Sensore		Riconoscimento della forma del soffitto (Visionary mapping plus TM)
	Tipo di tasti di POWERbot Tipo touch
Specifiche di alimentazione	Tensione di corrente 100-240		V~, 50 Hz/60 Hz
	Consumo elettrico 80 W
	Specifiche delle batterie 21,6 V/		38,8 Wh
Pulizia	Tipo di ricarica Ricarica automatica/Ricarica manuale
	Modalità di pulizia		Auto, Spot, Giornaliero	Auto, Spot, Repeat, Manual, Una volta, Giornaliero
	Tempo di ricarica Circa 240 minuti
	Durata pulizia(cal colata sulla base di pavimenti con superfici lisce)	Modalità Turbo Circa 30 minuti
		Modalità Normal	Circa 60 minuti
Wi-Fi	Gamma frequence 2412 - 24		72 MHz
	Potenza di trasmissione (Max) 20 dBm

Classificazione	Articolo		Informazioni dettagliate
Specifiche meccaniche (POWERbot)	Dimensioni (P x A x L) 340 mm		x 97 mm x 348 mm
	Peso		4,3 kg
	Sensore		Riconoscimento della forma del soffitto (Visionary mapping plus TM)
	Tipo di tasti di POWERbot Tipo touch
Specifiche di alimentazione	Tensione di corrente 100-240		V~, 50 Hz/60 Hz
	Consumo elettrico		130 W
	Specifiche delle batterie 21,6 V/		77,8 Wh
Pulizia	Tipodi di ricarica Ricarica automatica/Ricarica manuale
	Modalità di pulizia		Auto, Spot, Repeat, Manual, Una volta, Giornaliero
	Tempo di ricarica Circa 160 minuti
	Durata pulizia(cal colata sulla base di pavimenti con superfici lisce)	Modalità Turbo Circa 30 minuti
		Modalità Normal Circa 60 minuti
		Modalità Quiet	Circa 90 minuti
Wi-Fi	Gamma frequence 2412 - 2472 MHz
	Potenza di trasmissione (Max) 20 dBm

• Ai fini di migliorare il prodotto, la forma e le specifiche del prodotto sono soggette a modifiche senza preavviso.
• I tempi di ricarica e di pulizia possono differire in base alle condizioni d'uso.

SAMSUNG

,POWERbot"

Naudotojo vadovas

SR1 M70 , SR2 M70 ** serijos

"Smart Control" un Wi-Fi indicatori
