KÄYTTÖOHJE BDS 43 Orbital C Kärcher

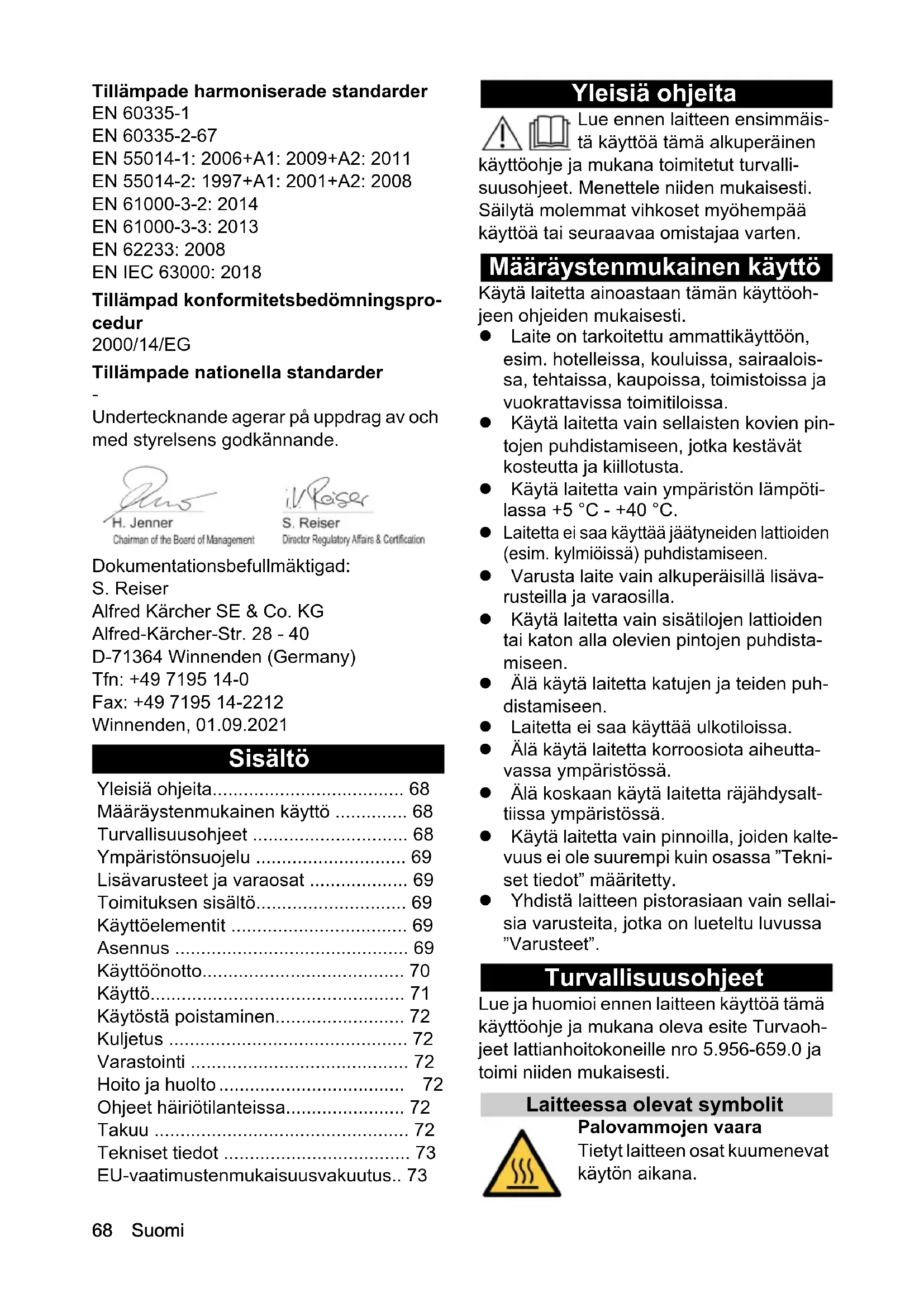

Undertecknande agerar på uppdrag av och med styrelsens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 01.09.2021 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäis- tä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvalli- suusohjeet. Menettele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten. Määräystenmukainen käyttö Käytä laitetta ainoastaan tämän käyttöoh- jeen ohjeiden mukaisesti. Laite on tarkoitettu ammattikäyttöön, esim. hotelleissa, kouluissa, sairaalois- sa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. Käytä laitetta vain sellaisten kovien pin- tojen puhdistamiseen, jotka kestävät kosteutta ja kiillotusta. Käytä laitetta vain ympäristön lämpöti- lassa +5 °C - +40 °C.

• Laitetta ei saa käyttää jäätyneiden lattioiden (esim. kylmiöissä) puhdistamiseen. Varusta laite vain alkuperäisillä lisäva- rusteilla ja varaosilla. Käytä laitetta vain sisätilojen lattioiden tai katon alla olevien pintojen puhdista- miseen. Älä käytä laitetta katujen ja teiden puh- distamiseen. Laitetta ei saa käyttää ulkotiloissa. Älä käytä laitetta korroosiota aiheutta- vassa ympäristössä. Älä koskaan käytä laitetta räjähdysalt- tiissa ympäristössä. Käytä laitetta vain pinnoilla, joiden kalte- vuus ei ole suurempi kuin osassa ”Tekni- set tiedot” määritetty. Yhdistä laitteen pistorasiaan vain sellai- sia varusteita, jotka on lueteltu luvussa ”Varusteet”. Turvallisuusohjeet Lue ja huomioi ennen laitteen käyttöä tämä käyttöohje ja mukana oleva esite Turvaoh- jeet lattianhoitokoneille nro 5.956-659.0 ja toimi niiden mukaisesti. Laitteessa olevat symbolit Palovammojen vaara Tietyt laitteen osat kuumenevat käytön aikana. Yleisiä ohjeita p. 68
• Määräystenmukainen käyttö p. 68
• Turvallisuusohjeet p. 68
• Ympäristönsuojelu p. 69
• Lisävarusteet ja varaosat p. 69
• Toimituksen sisältö p. 69
• Käyttöelementit p. 69
• Asennus p. 69
• Käyttöönotto p. 70
• Käyttö p. 71
• Käytöstä poistaminen p. 72
• Kuljetus p. 72
• Varastointi p. 72
• Hoito ja huolto p. 72
• Ohjeet häiriötilanteissa p. 72
• Takuu p. 72
• Tekniset tiedot p. 73
• EU-vaatimustenmukaisuusvakuutus Suomi 69 Älä koske tällä tavalla merkittyihin osiin, en- nen kuin ne ovat jäähtyneet. Turvalaitteet 몇 VARO Puuttuvat tai muutetut turvalaitteet Turvalaitteet ovat sinun turvallisuuttasi var- ten. Älä koskaan muuta tai ohita turvalaitteita. Lukituksen avauspainike Laitetta ei voi käynnistää, jos lukituksen avauspainiketta ei paineta. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävälli- sesti. Sähkö- ja elektroniikkalaitteet sisältä- vät arvokkaita kierrätettäviä materiaa- leja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mah- dollisia vaaroja ihmisten terveydelle ja ym- päristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmu- kaista käyttöä varten. Tällä symbolilla mer- kittyjä laitteita ei saa hävittää tavallisena talousjätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja al- kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Varusteet Toimituksen sisältö Tarkasta pakkauksesta purkaessasi sisäl- lön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle. Käyttöelementit Kuva A 1 Kallistuksen säätövipu 2 Puhdistusliuoksen annosteluvipu 3 Päälle/pois-kytkin 4 Lukituksen avauspainike 5 Verkkokaapeli verkkopistokkeella 6 Tyyppikilpi 7 Johtokoukku, kääntyvä 8 Kahva 9 Puhdistusainesäiliö 10 Kahva 11 Puhdistuspää 12 Ruiskutusvipu * 13 Kiristysruuvi * 14 Suutin * p. 73

• vain BDS 43 / Orbital C Spray Asennus Työntötangon asentaminen

1. Kohdista työntötangon reiät laitteen rei-

kiin. Kuva B 1 Laite 2 Ruuvi 3 Työntötanko 4 Johto

2. Kierrrä 4 ruuvia sisään ja kiristä ne.

3. Työnnä pistoke liitäntään.

Kuva C Nimi Tilausnro Laikka, punainen 6.369-470.0 Laikka, vihreä 6.369-472.0 Laikka, musta 6.369-473.0 Laikka, sininen 6.369-471.0 Laikka, huppu, 5 kpl 6.905-098.0 Laikka SPP 6.371-344.0 Kiillotuslaikka, valkoinen 6.369-469.0 Kiillotuslaikka, luonnonkarva 6.371-149.0 Kiillotuslaikka, hienorakeinen 6.371-081.0 Timanttilaikka, vihreä, 5 kpl 6.371-238.0 Timanttilaikka, valkoinen, 5 kpl 6.371-256.0 Timanttilaikka, keltainen, 5 kpl 6.371-257.0 Laikka, mikrokuitu 6.371-346.0 Laikka, melamiini, 2 kpl 6.371-345.0 Säiliö BDS 43 / Orbital C 5.051-992.0 Nimi Tilausnro70 Suomi 1 Kotelon puolikas 2 Pistoke 3 Liitin

4. Aseta kotelon molemmat puolikkaat toi-

siinsa siten, että liitos on suojattu roiske- vedeltä. Johtokoukun kiinnitys Työntötangon ylä- ja alaosaan kiinnitetään kumpaankin yksi johtokoukku.

1. Pidä johtokoukun molempia puoliskoja

työntötankoa vasten. Kuva D 1 Johtokoukku 2 Työntötanko

2. Työnnä puoliskot yhteen nuolen suuntai-

3. Työnnä ruuvi johtokoukun läpi.

Kuva E 1 Tähtinuppi 2 Ruuvi

4. Kierrä tähtinuppi auki.

5. Työnnä johtokoukku aivan alas asti ja

suuntaa se työntötangon suuntaisesti.

6. Kiristä tähtinuppi.

7. Kiinnitä toinen johtokoukku työntötan-

gon yläosaan samalla tavalla. Puhdistusainesäiliön kiinnitys

1. Avaa ylemmän johtokoukun tähtinuppi.

2. Ruuvaa ketju kiinni puhdistusaineaine-

säiliöön. Kuva F 1 Ketju 2 Puhdistusainesäiliö

3. Kiinnitä letku puhdistusainesäiliön poh-

jassa olevaan letkunippaan. Kuva G 1 Letku 2 Letkunippa Huomautus Alempi johtokoukku on kiinnitettävä mah- dollisimman syvälle, muutoin puhdistus- liuoksen annostelu ei toimi oikein.

4. Liu'uta puhdistusainesäiliö alemman

johtokoukun päälle. Kuva H 1 Puhdistusainesäiliö 2 Alempi johtokoukku

5. Työnnä ylempi johtokoukku alas puhdis-

tusainesäiliöön asti. Varmista, että säili- ön tappi on johtokoukun syvennyksessä. Kuva I 1 Puhdistusainesäiliö 2 Tappi 3 Tähtinuppi 4 Syvennys

6. Kiristä ylemmän johtokoukun tähtinuppi.

7. Työnnä letku laitteen letkunippaan.

Kuva J 1 Letkunippa 2 Letku

8. Ohjaa ketju kahvan aukon läpi ja ripusta

se puhdistusaineen annosteluvipuun. Kuva K 1 Puhdistusaineen annosteluvipu 2 Ketju Ruiskutusjärjestelmän kytkeminen Vain BDS 43 / Orbital C Spray on varustettu ruiskutusjärjestelmällä.

1. Liitä puhdistusainesäiliön letku pumpun

sisäänmenoon. Kuva L 1 Letku 2 Pumpun sisäänmeno 3 Pumppu

2. Liitä letku pumpun ulostuloon.

Kuva M 1 Pumpun ulostulo 2 Letku

3. Liitä letkun toinen pää ruiskutussuutin-

ten jakajaan. Kuva N 1 Letku 2 Ruiskutussuutinten jakaja Käyttöönotto Laikan kiinnittäminen

1. Valitse puhdistustehtävään sopiva laik-

2. Varmista, että verkkopistoke on irrotettu.Suomi 71

3. Käännä puhdistuspää ylös nostamalla

kahvasta. Kuva O 1 Kahva 2 Puhdistuspää

4. Aseta laikka vetoalustan keskelle ja pai-

5. Käännä puhdistuspää alas.

Puhdistusaineen täyttäminen 몇 VAROITUS Soveltumattomat puhdistusaineet Terveysvaara, laitevaurio Käytä vain suositeltuja puhdistusaineita. Käyttäjä on vastuussa muiden puhdistusai- neiden aiheuttamasta kohonneesta riskis- tä, joka kohdistuu käyttöturvallisuuteen ja onnettomuusvaaraan. Käytä vain puhdistusaineita, jotka eivät si- sällä liuotinaineita tai suola- ja fluorivety- happoa. Noudata puhdistusaineissa olevia turvaoh- jeita. HUOMIO Vaurioitumisvaara Puhdistusliuos, jonka lämpötila on yli 50 °C, voi vahingoittaa laitetta. Täytä puhdistusainesäiliö vain sellaisella puhdistusaineella, jonka lämpötila on enin- tään 50 °C.

1. Lisää puhdistusaineliuosta puhdistusai-

nesäiliöön. Käyttö Kahvan säätäminen 몇 VAROITUS Onnettomuusvaara Jos kahva säädetään moottorin käydessä, laitteen hallitsemattomat liikkeet ovat mah- dollisia. Säädä kahvaa vain silloin, kun laite on kyt- ketty pois päältä.

1. Vedä kallistuksen säätövipu ylös ja pidä

2. Siirrä kahva mukavaan asentoon (noin

vyötärön korkeudelle).

3. Vapauta kallistuksen säätövipu.

4. Liikuta kahvaa hiukan ylös ja alas, kun-

nes se napsahtaa paikalleen. Laitteen kytkeminen päälle 몇 VAROITUS Loukkaantumisvaara Ilman maan kitkaa laikan pyörimisnopeus voi nousta erittäin korkeaksi. Se voi sinkou- tua irti ja aiheuttaa vammoja. Älä kytke laitetta päälle, kun puhdistuspää on käännetty ylös. Suurin sallittu verkon impedanssi ei saa ylittyä sähköliitännässä (katso tekniset tiedot). Jos et ole varma, mikä liitäntäpisteesi verkon impedanssi on, ota yhteyttä sähköyhtiöösi. HUOMIO Vaurioitumisvaara Jos laitetta käytetään pitkään yhdessä koh- dassa, lattiapäällyste voi vaurioitua. Liikuta laitetta aina, kun se on kytketty päälle.

1. Kierrä virtajohto kokonaan irti johtokou-

2. Yhdistä verkkopistoke pistorasiaan.

3. Pidä kahvasta kiinni molemmin käsin.

4. Paina vapautuspainiketta ja pidä se pai-

5. Paina päälle/pois-kytkintä.

6. Vapauta lukituksen vapautuspainike.

7. Keskeytä käyttö vapauttamalla päälle/

pois-kytkin. Puhdistus

1. Kytke laite päälle.

2. Vedä puhdistusliuosvipua, kun haluat li-

sätä puhdistusliuosta laikkaan.

3. Ohjaa laite puhdistettavan pinnan yli.

4. Jos pinta on erittäin likainen, aja laitteel-

la kyseisen kohdan yli useita kertoja.

5. Imuroi likainen vesi sen jälkeen märkäi-

murilla tai pyyhi se liinalla. Ruiskutusjärjestelmä Vain BDS 43 / Orbital C Spray on varustettu ruiskutusjärjestelmällä. Tämän järjestel- män avulla puhdistusliuosta levitetään kah- desta suuttimesta laitteen eteen.

1. Aseta ruiskutuskytkin asentoon ”ON”.

1. Löysää kiristysruuvia.

3. Kiristä kiristysruuvi.72 Suomi

Käytöstä poistaminen

1. Irrota verkkopistoke pistorasiasta.

2. Vedä kallistuksen säätövipu ylös ja pidä

3. Siirrä kahva pystysuoraan asentoon.

4. Vapauta kallistuksen säätövipu.

5. Poista jäljellä oleva puhdistusliuos puh-

distusainesäiliöstä.

6. Huuhtele puhdistusainesäiliö puhtaalla

le ruiskutusjärjestelmä puhtaalla vedel- lä.

8. Kelaa virtajohto johtokoukkujen ympärille.

9. Käännä puhdistuspää ylös nostamalla

kahvasta. Kuva O 1 Kahva 2 Puhdistuspää 10.Poista laikka vetoalustalta. 11.Puhdista laite kostealla liinalla. Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Vedä kallistuksen säätövipua ja aseta

2. Vapauta kallistuksen säätövipu.

3. Kallista laitetta taaksepäin ja siirrä se

vellettavien määräysten mukaisesti, että laite ei pääse liukumaan eikä kaatu- maan. Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Säilytä laitetta vain sisätiloissa.

2. Vetoalustan suojaamiseksi käännä puh-

distuspää ylös nostamalla kahvasta. Kuva O 1 Kahva 2 Puhdistuspää Hoito ja huolto 몇 VAROITUS Loukkaantumisvaara Laite voi käynnistyä odottamatta. Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä.

1. Pese likaiset laikat enintään 60 °C:ssa.

2. Puhdista laitteen runko kostealla liinalla

ja hiero se sitten kuivaksi.

3. Tarkasta, onko virtajohdossa vaurioita.

Ohjeet häiriötilanteissa 몇 VAROITUS Loukkaantumisvaara Laite voi käynnistyä odottamatta. Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä. Jos toimintahäiriöitä ei voida korjata seu- raavien tietojen avulla, ota yhteyttä asia- kaspalveluun. Riittämätön puhdistustulos Vaihda likainen laikka. Vaihda kulunut laikka. Tarkista käytettävän puhdistusaineen soveltuvuus käyttökohteeseen. Tarkista käytettävän laikan soveltuvuus käyttökohteeseen. Laite tärisee voimakkaasti Tarkista, että laikka on vetoalustan kes- kellä. Tarkista laikan kiinnitys. Laikka ei pyöri Tarkista, estävätkö vieraat esineet veto- alustan pyörimisen. Poista vieraat esi- neet tarvittaessa. Yhdistä verkkopistoke pistorasiaan. Vain BDS 43 / Orbital C Spray Ruiskutusjärjestelmä ei ruiskuta ollen- kaan tai ei ruiskuta tarpeeksi Täytä puhdistusainesäiliö. Puhdista puhdistusainesäiliön suodatin. Puhdista suutin. Takuu Jokaisessa maassa ovat voimassa vastaa- van myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilme- nevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali-Suomi 73 tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään val- tuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Poikkeuksen syy asetuksen (EU) 2019/ 1781 liitteen I osan 2 (12): j) mukaan Oikeus teknisiin muutoksiin pidätetään. EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvat- tu kone vastaa suunnittelultaan ja raken- teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hy- väksyntäämme, tämän vakuutuksen voi- massaolo raukeaa. Tuote: Lattiapuhdistin Tyyppi: 1.291-xxx Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781 Sovelletut yhdenmukaistetut standardit EN 60335-1 EN 60335-2-67 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Sovellettu vaatimustenmukaisuuden ar- viointimenettely 2000/14/EY Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. BDS 43/Or- bital C BDS 43/Or- bital C Spray Laitteen tehotiedot Jännite V 220-

Vaihe ~ 1 1 Taajuus Hz 50 50 Suurin sallittu ver- kon impedanssi Ω 0.401 0.401 Liitäntäteho W 1100 1100 Kotelointiluokka IPX4 IPX4 Puhdasvesisäiliön ti- lavuus l1212 Työalueen kaltevuus maks. %2 2 Laikka Työleveys mm 430 430 Laikan halkaisija mm 430 430 Laikan pyörimisno- peus n.

Ympäristöolosuhteet Sallittu lämpötila- alue °C +5... +40 +5... +40 Mitat ja painot Pituus mm 690 690 Leveys mm 460 460 Korkeus mm 1280 1280 Paino kg 53 54 Määritetyt arvot EN 60335-2-67 mukaan Kokonaistärinäarvo m/s

53,6 59 Epävarmuus K
