MT 36 Bp - Pölynimuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen monitoimi-imuri (Multi-Tool)
Merkki	Kärcher
Malli	MT 36 Bp
Käyttötarkoitus	Ammattikäyttö, ulkokäyttö
Virtalähde	Litiumioniakku 36 V (ei sisälly)
Yhteensopiva akkutyyppi	Kärcher Battery Power+ 36 V
Käyttöjännite	36 V
Maksiminopeus	10 000 ± 10 % kierrosta/min
Mitat (P x L x K)	951 x 197 x 188 mm
Paino (akun kanssa)	2,6 kg
Käyttölämpötila-alue	0 °C – 40 °C
Varastointilämpötila-alue	0 °C – 40 °C
Päätoiminnot	Käyttö saha- tai pensasleikkurivarren ja jatkovarren kanssa
Turvallisuus	Pikakiinnitys, automaattinen pysäytys, turvakytkin, tahattoman käynnistyksen estävä suojaus
Huolto ja puhdistus	Puhdista jokaisen käytön jälkeen pehmeällä ja kuivalla liinalla
Varaosat ja lisävarusteet	Käytä ainoastaan alkuperäisiä Kärcher-varaosia ja -lisävarusteita
Takuu	Paikallisten ehtojen mukaan, ota yhteys myyjään ostokuitin kanssa
Valmistusmaa	Ei mainittu käyttöohjeessa

Usein kysytyt kysymykset - MT 36 Bp Kärcher

Mitä akkua Kärcher MT 36 Bp:n kanssa tulee käyttää?

Käytä ainoastaan Kärcher Battery Power+ 36 V -akkulohkoa. Vastaava laturi on saatavana lisävarusteena.

Miten lisävaruste asennetaan MT 36 Bp:hen?

Löysää kiristysruuvia, poista lukitus, työnnä lisävarusteen varsi paikalleen, napsauta lukitus paikalleen varmistaen, että se on oikein reiässä, ja kiristä kiristysruuvi.

Miten laite käynnistetään?

Vedä liipaisimen lukituspainiketta taaksepäin ääriasentoon ja paina sitten liipaisinta. Pysäyttääksesi vapauta liipaisin.

Miten nopeutta säädetään?

Käytä kahvassa olevaa nopeuskytkintä valitaksesi haluamasi nopeus.

Mitä tehdä, jos laite pysähtyy käytön aikana?

Tämä voi johtua akun ylikuumenemisesta. Keskeytä työ ja odota, että akku jäähtyy normaalille lämpötila-alueelle.

Miten Kärcher MT 36 Bp:tä huolletaan?

Puhdista laite jokaisen käytön jälkeen pehmeällä ja kuivalla liinalla. Irrota akku ennen huoltotoimenpiteitä.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja kuulosuojaimia. Pidä lapset loitolla. Älä käytä huumeiden tai alkoholin vaikutuksen alaisena. Käytä mukana toimitettua kantohihnaa.

Miten laite säilytetään?

Irrota akku, puhdista laite ja säilytä sitä kuivassa, hyvin tuuletetussa ja pakkaselta suojatussa paikassa, lasten ulottumattomissa. Pidä se erossa syövyttävistä aineista.

Mistä löydän varaosia?

Alkuperäiset varaosat ja lisävarusteet ovat saatavana verkkosivustolta www.kaercher.com tai valtuutetulta jälleenmyyjältä.

Mikä on laitteen paino akun kanssa?

Paino on noin 2,6 kg akun kanssa.

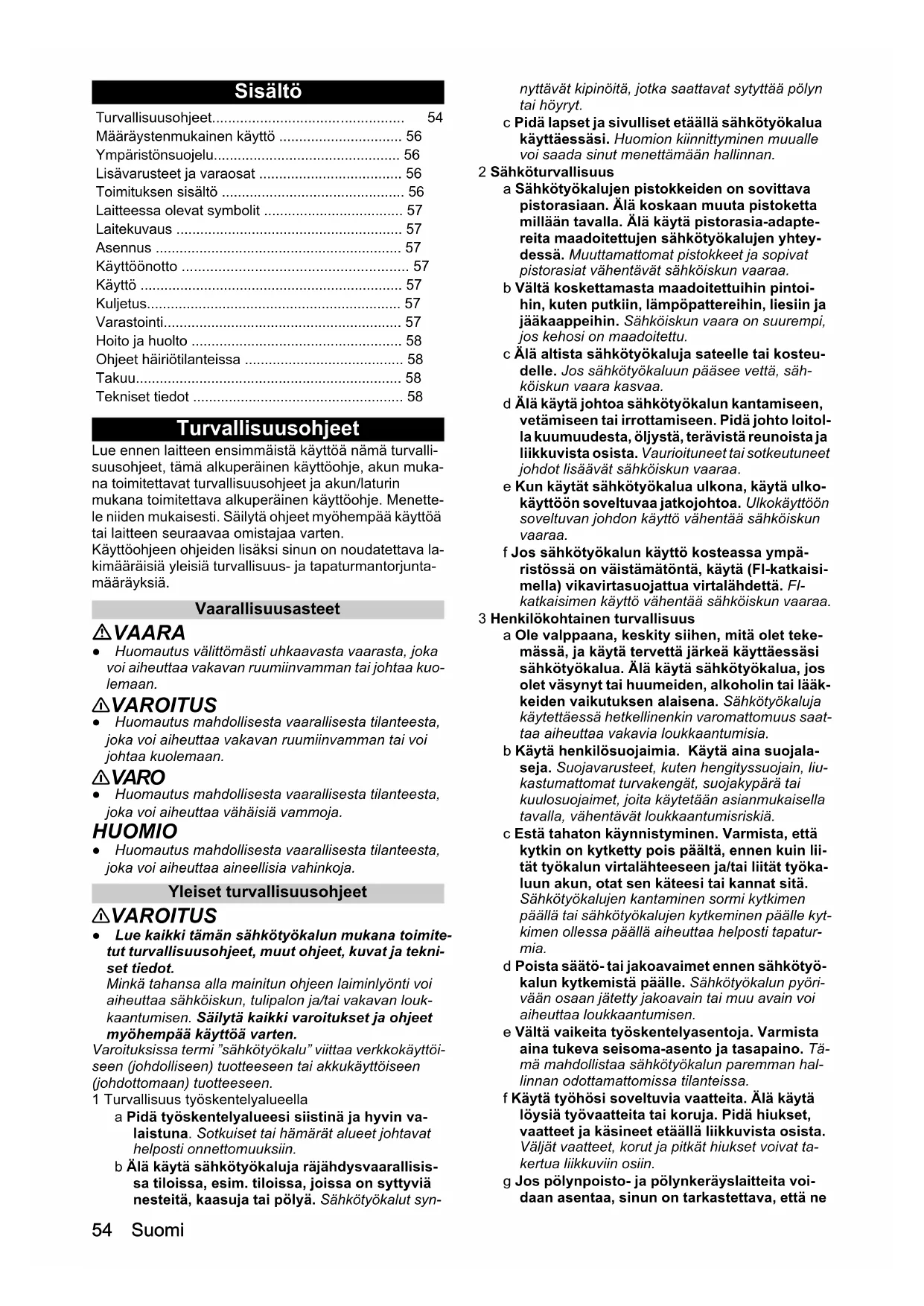

KÄYTTÖOHJE MT 36 Bp Kärcher

Turvallisuusohjeet.... 54

Määräystenmukainen käyttö 56

Ympäristönsuojelu.... 56

Lisävarusteet ja varaosat 56

Toimituksen sisältö 56

Laitteessa olevat symbolit 57

Laitekuvaus 57

Asennus 57

Käyttöönotto 57

Käyttö 57

Kuljetus.... 57

Varastointi....57

Hoito ja huolto 58

Ohjeet häiriötilanteissa 58

Takuu....58

Tekniset tiedot 58

Turvallisuusohjeet

Lue ennen laitteen ensimmäistä käyttöä nämä turvallisuusohjeet, tämä alkuperäinen käyttöohje, akun mukana toimitettavat turvallisuusohjeet ja akun/laturin mukana toimitettava alkuperäinen käyttöohje. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten.

Käyttöohjeen ohjeiden lisäksi sinun on noudatettava lakimääräisiä yleisiä turvallisuus- ja tapaturmantorjunta-määräyksiä.

Vaarallisuusasteet

⚠ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-lemaan.

⚠VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

⚠️VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

⚠VAROITUS

- Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot.

Minkä tahansa alla mainitun ohjeen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

Varoituksissa termi "sähkötyökalu" viittaa verkkokäyttöiseen (johdolliseen) tuotteeseen tai akkukäyttöiseen (johdottomaan) tuotteeseen.

1 Turvallisuus työskentelyalueella

a Pidä työskentelyalueesi siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet johtavat helposti onnettomuuksiin.

b Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, esim. tiloissa, joissa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut syn-

nyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c Pidä lapset ja sivulliset etäällä sähkötyökalua käyttäessäsi. Huomion kiinnittyminen muualle voi saada sinut menettämään hallinnan.

2 Sähköturvallisuus

a Sähkötyökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavalla. Älä käytä pistorasia-adaptereita maadoitettujen sähkötyökalujen yhteydessä. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b Vältä koskettamasta maadoitettuihin pintoi- hin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c Älä altista sähkötyökaluja sateelle tai kosteudelle. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

d Älä käytä johtoa sähkötyökalun kantamiseen, vetämiseen tai irrottamiseen. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan johdon käyttö vähentää sähköiskun vaaraa.

f Jos sähkötyökalun käyttö kosteassa ympäristössä on väistämätöntä, käytä (FI-katkaisimella) vikavirtasuojattua virtalähdettä. FI-katkaisimen käyttö vähentää sähköiskun vaaraa.

3 Henkilökohtainen turvallisuus

a Ole valppaana, keskity siihen, mitä olet tekemässä, ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökaluja käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia loukkaantumisia.

b Käytä henkilösuojaimia. Käytä aina suojalaseja. Suojavarusteet, kuten hengityssuojain, liukastumattomat turvakengät, suojakypärä tai kuulosuojaimet, joita käytetään asianmukaisella tavalla, vähentävät loukkaantumisriskiä.

c Estä tahaton käynnistyminen. Varmista, että kytkin on kytketty pois päältä, ennen kuin liitäät työkalun virtalähteeseen ja/tai liität työkaluun akun, otat sen käteesi tai kannat sitä. Sähkötyökalujen kantaminen sormi kytkimen päällä tai sähkötyökalujen kytkeminen päälle kytkimen ollessa päällä aiheuttaa helposti tapaturmia.

d Poista säätö- tai jakoavaimet ennen sähkötyökalun kytkemistä päälle. Sähkötyökalun pyörivään osaan jätetty jakoavain tai muu avain voi aiheuttaa loukkaantumisen.

e Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.

f Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g Jos pölynpoisto- ja pölynkeräyslaitteita voi- daan asentaa, sinun on tarkastettava, että ne

on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistolaitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

h Älä anna työkalujen tiheästä käytöstä saadun tottumuksen tehdä sinua huolimattomaksi ja jättää huomioimatta työkalujen turvallisuutta koskevia periaatteita. Huolimaton toiminta voi johtaa vakavaan loukkaantumiseen sekunnin murto-osassa.

4 Sähkötyökalujen käyttö ja hoito

a Älä ylikuormita sähkötyökalua. Käytä käyttö- tarkoitukseen sopivaa sähkötyökalua. Sopi- vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle säh- kötyökalu on tarkoitettu.

b Älä käytä sähkötyökalua, jos kytkin ei kytkeydy päälle ja pois päältä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen, ja se täytyy korjata.

c Irrota pistoke virtalähteestä ja/tai irrota akku sähkötyökalusta, jos se on irrotettavissa, ennen kuin teet säätöjä, vaihdat lisävarusteita tai varastoit sähkötyökaluja. Nämä ennaltaehkäisevät turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen riskiä.

d Pidä käyttämättömät sähkötyökalut poissa lasten ulottuvilta. Älä anna sellaisten ihmisten käyttää sähkötyökalua, jotka eivät tunne sitä tai näitä ohjeita. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.

e Huolla sähkötyökalut ja lisävarusteet. Tarkista, ettei liikkuvia osia ole väärässä asennossa tai jumissa, osia ei ole rikkoutunut eikä ole muita asioita, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

f Pidä terät terävinä ja puhtaina. Asianmukaises- ti huolletut terät, joiden leikkausreunat ovat terä- viä, eivät jumitu herkästi ja niitä on kevyempi ohjata.

g Käytä sähkötyökalua, lisävarusteita, vaihtoteriä jne. näiden ohjeiden mukaisesti. Ota täl- löin työolosuhteet ja suoritettavat työt huomioon. Sähkötyökalun käyttö mihin tahansa muuhun tarkoitukseen kuin siihen, johon se on tarkoitettu, voi johtaa vaaralliseen tilanteeseen.

h Pidä kahvat ja otepinnat kuivina, puhtaina ja vapaina öljystä sekä rasvoista. Liukkaat kahvat ja otepinnat estävät sähkötyökalun turvallisen kä- sittelyn ja hallinnan odottamattomissa tilanteissa.

5 Akkutyökalujen käyttö ja hoito

a Lataa laite vain valmistajan ilmoittamalla laturilla. Yhdelle akkutyypille sopiva laturi voi aiheuttaa palovaaran, kun sitä käytetään toisen tyyppisen akun kanssa.

b Käytä vain sellaisia sähkötyökaluja, joissa on erityisesti niihin suunnitellut akut. Muiden ak- kujen käyttö aiheuttaa loukkaantumis- ja tulipalon vaaran.

c Kun akkua ei käytetä, pidä se etäällä muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden liitäntöjen välille. Akku-koskettimien oikosulku voi aiheuttaa palovammoja tai tulipalon.

d Epäedullisissa olosuhteissa akusta saattaa valua ulos nestettä. Vältä joutumista kosketukseen sen kanssa. Tahattoman kosketuksen tapahduttua huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lääkärin hoi-toon. Akusta valuvat nesteet voivat aiheuttaa är-sytystä tai palovammoja.

e Älä käytä vaurioituneita tai muunneltuja akku- ja tai työkaluja. Vaurioituneet tai muunnellut akut voivat käyttäytyä arvaamattomasti, mikä voi johtaa tulipaloon, räjähdykseen tai loukkaantu- misvaaraan.

f Älä altista akkua tai työkalua tulelle tai liian korkeille lämpötiloille. Räjähdysvaara tulessa tai yli 130 °C:n lämpötilassa.

g Noudata kaikkia latausohjeita äläkä lataa ak- kua tai työkalua ohjeissa määritellyn lämpöti- la-alueen ulkopuolella. Epäasianmukainen lataaminen tai lataus määritellyn alueen ulkopuol- lisissa lämpötiloissa voi vahingoittaa akkua ja li- sätä tulipalon vaaraa.

6 Huolto

a Anna sähkötyökalun korjaus pätevän huoltoteknikon tehtäväksi. Korjauksessa saa käyttää vain täysin samanlaisia varaosia. Tällä varmistetaan sähkötyökalun turvallisuus.

b Älä koskaan huolla vaurioituneita akkuja. Ak- kujen huollon saa suorittaa vain valmistaja tai val- tuutettu huoltoliike.

Muita yleisiä turvallisuusohjeita

⚠ VAARA • Huolimaton työskentely voi aiheuttaa vakavia vammoja. Älä käytä laitetta huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena tai kun olet väsynyt.

⚠️ VAROITUS • Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun ja/tai vakaviin loukkaantumisiin. Säilytä kaikki turvallisuus- ja käyttöohjeet myöhempää käyttöä varten. • Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita, eivätkä henkilöt, jotka eivät ole perehtyneet näihin ohjeisiin. Paikallisissa määräyksissä saatetaan rajoittaa käyttäjän ikää. • Varmista, että kaikki suojalaitteet ja kahvat on kiinnitetty asianmukaisesti ja turvallisesti ja että ne ovat hyvässä kunnossa. • Varmista ennen käyttöä, että laite, kaikki säätimet ja turvalaitteet toimivat kunnolla. • Älä koskaan käytä laitetta, jos kädensijassa oleva päälle/ pois-kytkin ei kytkeydy päälle tai pois asianmukaisesti.

- Tarkista kotelo vaurioiden varalta ennen jokaista käyttöä. - Pidä lapset ja sivulliset loitolla työskentelyalueelta, kun käytät laitetta. - Varmista, että tuuletusaukot ovat puhtaat kaikista kerääntymistä. - Käytä laitetta vain tukevalla, tasaisella pinnalla ja suositusasennossa.

- Laitetta käytettäessä on käytettävä mukana toimitet-tua kantohihnaa. Kantohihna on varustettu pikakiinni-tyksellä. Kantohihna auttaa hallitsemaan laitetta, kun se lasketaan alas leikkaamisen jälkeen, sekä pitämään laitteen painon leikkaamisen aikana. • Reppumallinen lehtipuhallin on varustettu kantovaljailla. Säädä kanto-valjaat huolellisesti niin, että laitteen paino jakautuu ta-saisesti. Tutustu kantovaljaisiin ja pikalukkoon ennen laitteen käyttöä. Vaaratilanteessa oikea käyttö voi suo-jata sinua vakavilta vammoilta. Älä käytä vaatteita val-jaiden päällä äläkä estä koskaan muutoin pikakiinnittimen käyttöä.

⚠️ VARO • Tutustu huolellisesti käyttöelementtei- hin ja laitteen asianmukaiseen käyttöön.

HUOMIO • Laitteen käyttäjä on vastuussa onnettomuuksista, joissa on osallisia muita henkilöitä tai näiden omaisuutta. • Käytä laitetta vain lämpötiloissa 0 °C - 40 °C. • Käytä laitetta vain paikassa, jonka lämpötila on 0 °C - 40 °C.

Akkua koskevia lisäturvallisuusohjeita

Älä koskaan upota laitetta, akkua tai laturia nesteeseen tai päästä nestettä niiden sisään. Näin vähennät oikosulun aiheuttamien tulipalojen, henkilövahinkojen ja tuotevaurioiden riskiä. Syövyttävät tai johtavat nesteet, kuten merivesi, tietyt teollisuuskemikaalit, valkaisuaineet tai valkaisuaineita sisältävät tuotteet jne. voivat aiheuttaa oikosulun.

• Lataa akku paikassa, jossa ympäristön lämpötila on 10 °C - 38 °C.
• Säilytä akkua paikassa, jossa ympäristön lämpötila on 0 °C - 40 °C.
• Käytä akkua paikassa, jossa ympäristön lämpötila on 0 °C - 40 °C.

Turvallinen kuljetus ja varastointi

⚠️ VAROITUS • Kytke laite pois päältä, anna sen jäähtyä ja irrota akku ennen laitteen varastointia tai kuljetusta.

⚠️ VARO • Loukkaantumisen ja laitevaurioiden vaara. Varmista laite kuljetuksen ajaksi, jotta se ei liiku tai putoa.

HUOMIO • Poista laitteesta kaikki vieraat aineet ennen kuljetusta ja varastointia. • Säilytä laitetta kui-vassa ja hyvin tuulettuvassa paikassa lasten ulottumattomissa. Pidä laite erillään syövyttävistä aineista, kuten puutarhakemikaaleista. • Älä säilytä laitetta ulkoalueella.

Turvallinen huolto ja hoito

⚠️ VAROITUS • Sammuta moottori, varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet, ja poista akku ennen laitteen tarkastamista, puhdistamista tai huoltoa. • Tämän laitteen huolto- ja kunnossapitotyöt vaativat erityistä huolellisuutta ja osaamista, ja niitä saa suorittaa vain asianmukaisesti pätevä henkilöstö. Vie laite valtuutettuun huoltoliikkeeseen huoltoa varten.

- Varmista, että laite on turvallinen, tarkistamalla säännöllisesti pulttien, mutterien ja ruuvien kunnollinen kiinnitys.

⚠️ VARO • Käytä vain valmistajan hyväksymiä varaosia, lisävarusteita ja lisäosia. Alkuperäiset varaosat, lisävarusteet ja lisäosat varmistavat laitteen turvallisen ja häiriöttömän käytön.

HUOMIO • Puhdista tuote jokaisen käyttökerran jälkeen pehmeällä, kuivalla liinalla.

Jäännösriskit

⚠VAROITUS

• Vaikka laitetta käytetään ohjeenmukaisella tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana voi esiintyä seuraavia vaaroja:
• Tärinä voi aiheuttaa loukkaantumisia. Käytä jokai-seen työhön oikeaa työkalua ja määrättyjä otteita ja rajoita työaikaa ja altistumista.
• Melu voi johtaa kuulovaurioihin. Käytä kuulosuojaimia ja rajoita kuormitusta.

- Sinkoutuvat esineet voivat aiheuttaa vammoja. Käytä aina suojalaseja.

Riskien pienentäminen

⚠VARO

• Laitteen pitkäaikaisessa käytössä voi käsissä syntyä tärinän aiheuttamia verenkiertohäiriöitä. Yleispätevää kestoa laitteen käytölle ei voida määrittää, koska se riippuu monista tekijöistä:
• Henkilökohtainen taipumus heikentyneeseen verenkiertoon (usein kylmät sormet, sormien kihelmöinti)
• Alhainen ympäristön lämpötila. Käytä käsiesi suojana lämpimiä käsineitä.
• Lujan tarttumisen estämä verenkierto.
• Keskeytymätön käyttö on vahingollisempaa kuin taukojen keskeyttämä käyttö.
  Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, kuten esim. sormien kihelmöintiä, kylmät sormet, sinun tulee kääntyä lääkärin puoleen.

Määräystenmukainen käyttö

• Multi-Tool-laite on tarkoitettu ammattimaiseen käyttöön.
• Multi-Tool-laite on tarkoitettu käytettäväksi yhdessä pitkävartisen oksasahan tai pitkävartisen leikkurin sekä jatkovarren kanssa.
• Laite on tarkoitettu vain ulkokäyttöön.
• Turvallisuussyistä laitteesta on pidettävä kiinni aina kaksin käsin.

Kaikki muu käyttö on kielletty. Käyttäjä vastaa vaaratilanteista, jotka johtuvat kielletystä käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitteessa olevat symbolit

	Yleinen varoitusmerkki
	Lue ennen käyttöönottoa käyttöohje ja kaikki turvaohjeet.
	Vetäminen: Pikakiinnitin

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Katso kuva kuvitussivuilta

Kuva A

① Kiristysruuvi

② Lukitus

③Varsi

④ Etukahva

⑤ Laitekytkimen vapautuspainike

⑥Nopeuskytkin

⑦ Laitekytkin

⑧Takakahva

⑨ Akun vapautuspainike

⑩ Kantohihnan lenkki

⑪ Tyyppikilpi

⑫*Battery Power+ 36V -akkupaketti

⑬ *Battery Power+ 36V -pikalaturi

⑭ Kantohihna

* valinnainen

Akku

Laitetta voidaan käyttää 36 V Kärcher Battery Power+ -akku -akulla.

Asennus

Etummaisen kädensijan asennus

1. Kiinnitä etummainen kädensija haluttuun kohtaan varressa.

Kuva B

Käyttöönotto

Lisävarusteiden asennus

HUOMIO

Lika liitoskohdissa

Laitteelle aiheutuvat vauriot, jos liitoskohtien väliin pääsee likaa asennuksen aikana.

Tarkista, onko liitoskohdissa likaa, ja poista se ennen osien yhdistämistä.

Aseta puretut liitososat vain puhtaille alustoille.

1. Aseta lisävaruste paikalleen.

Kuva C

a Löysää kiristysruuvia.

b Vedä lukitus ulos.

c Aseta lisävarusteen varsi paikalleen.

1. Napsauta lukitus kiinni. Varmista, että lukitus on kunnolla paikallaan asennetun varren reiässä.

2. Kiristä kiristysruuvi.

Akun asennus

1. Työnnä akkua laitteen kiinnityskohtaan, kunnes se lukittuu kuuluvasti.

Kuva D

Kantohihnan ripustaminen

Kantohihnan avulla laitteen voi laskea alas hallitusti leikkuun jälkeen, ja se kannattaa laitteen painoa käytön aikana.

1. Kiinnitä kantovaljaiden haka varren silmukkaan. Kuva E

2. Ripusta kantohihna toisen olkapään ylitse. Varmista, että kantohihna voidaan irrottaa nopeasti vaaratilanteessa.

Käyttö

Laitteen kytkeminen päälle

1. Vedä käyttökytkimen lukituspainike taakse päätea-sentoon asti.

Kuva F

1. Paina käyttökytkintä. Laite käynnistyy.

2. Vapauta käyttökytkin. Laite pysähtyy.

Nopeuden asetus

1. Valitse haluamasi nopeus nopeuskytkimellä.

Kuva G

Akun poistaminen

Huomautus

Poista akku laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvattomasti.

1. Vedä akun avauspainiketta akun suuntaan. Kuva H

2. Paina akun avauspainiketta avataksesi akun luki-tuksen.

3. Ota akku laitteesta.

Käytön lopettaminen

1. Poista akku laitteesta (katso luku Akun poistaminen).

2. Puhdista laite (katso luku Laitteen puhdistus).

Lisävarusteiden irrotus

1. Löysää kiristysruuvia.

2. Vedä lukitus ulos.

3. Poista lisävarusteen varsi.

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino

1. Poista akku (katso luku Akun poistaminen).

2. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se pääse liukumaan tai kallistumaan.

Varastointi

Puhdista laite aina ennen varastointia (katso luku Lait-teen puhdistus).

⚠️VARO

Loukkaantumis- ja vaurioitumisvaara!

Laite voi kaatua kaltevilla pinnoilla.

Ota varastoinnissa huomioon laitteen paino.

1. Poista akku (katso luku Akun poistaminen).
2. Irrota lisävaruste tarvittaessa (katso luku Lisävarusteiden irrotus).
3. Säilytä laitetta kuivassa ja hyvin tuulettuvassa pai-kassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäätymisenestosuoloista. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

⚠VAROITUS

Tahaton käynnistys lisävarusteen ollessa asennettuna

Viiltohaavat

Ennen kuin teet laitteeseen mitään huolto- tai säätötöitä, poista akku laitteesta.

- Poista akku ennen kaikkia laitteelle tehtäviä töitä.

Laitteen puhdistus

1. Puhdista laite pehmeällä, kuivalla liinalla.

Kuva I

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

Virhe Syy Korjaus
Laite ei käynnisty	Akkua ei ole asetettu oikein.	● Työnnä akku kiinnityskohtaan, kunnes se lukittuu.
	Akku on tyhjä. ● Lataa akku.
	Akku on viallinen. ● Vaihda akku.
Laite pysähtyy käytön ai-kana	Akku on ylikuumentunut	● Keskeytä työskentely ja odota, kunnes akun lämpötila on normaalialueella.
Ongelmat varren osien asennuksessa	Liitäntäkohdat ovat likaiset.	● Poista pinttynyt lika varren päistä.● Aseta laite vain puhtaalle alustalle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Laitteen tehotiedot
Käyttöjännite	V
Maksiminopeus	/min	10000 ± 10%
Mitat ja painot
Pituus x leveys x korkeus	mm	951 x 197 x 188
Paino (akun kanssa)	kg	2,6

Oikeus teknisiin muutoksiin pidätetään.

Περιεχόμενα

Lisavarustus ja varuosad 123

Tarnekomplekt.... 123

Lisavarustus ja varuosad

① Pingutuspolt
② Lukustus
③ Vars
4 Esikäepide
⑤ Seadmelüliti lahtilukustusklahv

1. Tömmake akupaki lahtilukustusklahvi akupaki suunas.

Joonis H
