KÄYTTÖOHJE MSZAP60VG MITSUBISHI

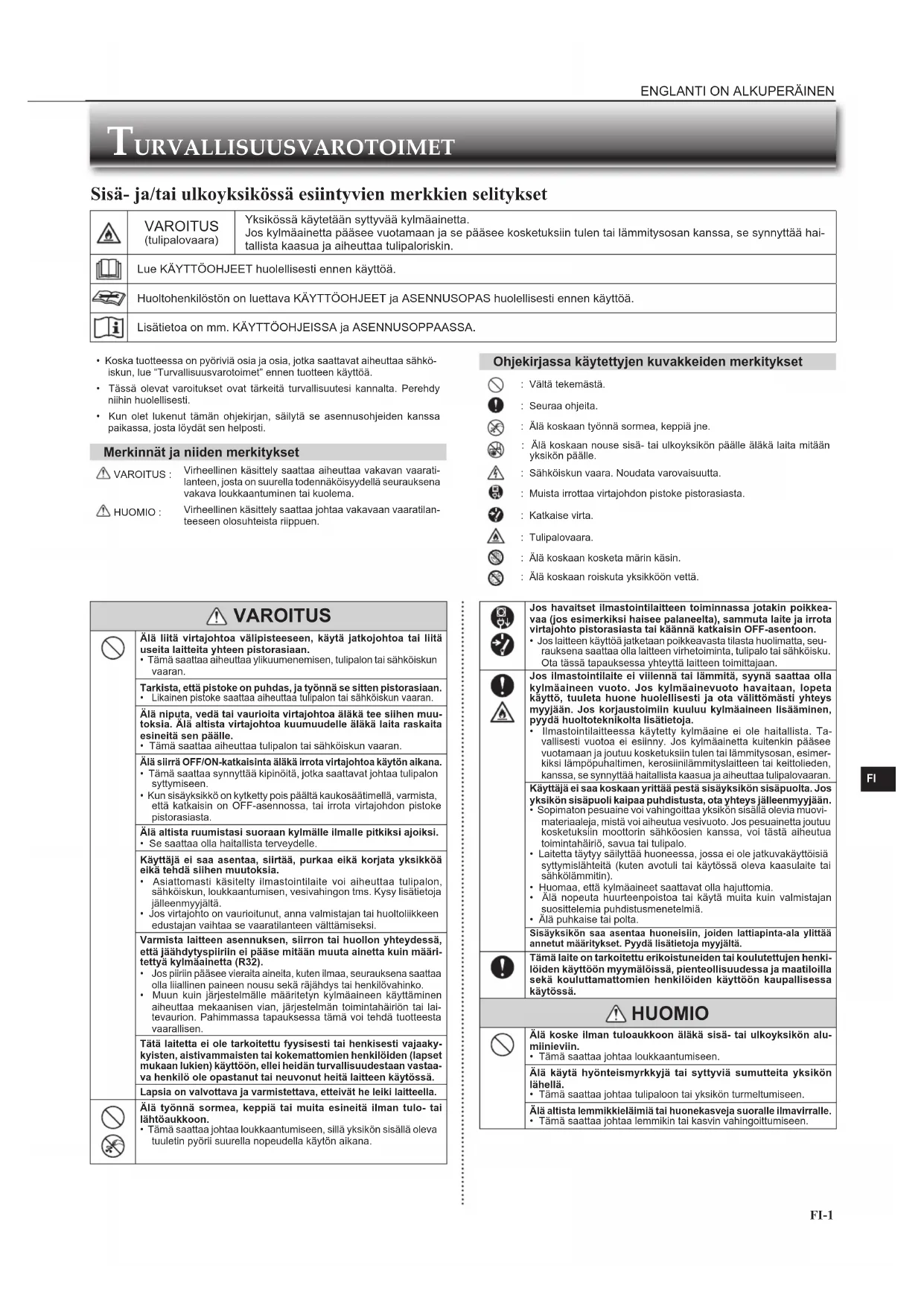

• Koska tuotteessa on pyöriviä osia ja osia, jotka saattavat aiheuttaa sähkö-iskun, lue “Turvallisuusvarotoimet” ennen tuotteen käyttöä.• Tässä olevat varoitukset ovat tärkeitä turvallisuutesi kannalta. Perehdy niihin huolellisesti.• Kun olet lukenut tämän ohjekirjan, säilytä se asennusohjeiden kanssa paikassa, josta löydät sen helposti. Merkinnät ja niiden merkitykset VAROITUS :Virheellinen käsittely saattaa aiheuttaa vakavan vaarati-lanteen, josta on suurella todennäköisyydellä seurauksena vakava loukkaantuminen tai kuolema. HUOMIO :Virheellinen käsittely saattaa johtaa vakavaan vaaratilan-teeseen olosuhteista riippuen. Ohjekirjassa käytettyjen kuvakkeiden merkitykset : Vältä tekemästä. : Seuraa ohjeita. : Älä koskaan työnnä sormea, keppiä jne. : Älä koskaan nouse sisä- tai ulkoyksikön päälle äläkä laita mitään yksikön päälle. : Sähköiskun vaara. Noudata varovaisuutta. : Muista irrottaa virtajohdon pistoke pistorasiasta. : Katkaise virta. : Tulipalovaara. : Älä koskaan kosketa märin käsin. : Älä koskaan roiskuta yksikköön vettä. VAROITUS Älä liitä virtajohtoa välipisteeseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan.• Tämä saattaa aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun vaaran.Tarkista, että pistoke on puhdas, ja työnnä se sitten pistorasiaan. Likainen pistoke saattaa aiheuttaa tulipalon tai sähköiskun vaaran.Älä niputa, vedä tai vaurioita virtajohtoa äläkä tee siihen muu-toksia. Älä altista virtajohtoa kuumuudelle äläkä laita raskaita esineitä sen päälle.• Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.Älä siirrä OFF/ON-katkaisinta äläkä irrota virtajohtoa käytön aikana.• Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon syttymiseen.• Kun sisäyksikkö on kytketty pois päältä kaukosäätimellä, varmista, että katkaisin on OFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta. Älä altista ruumistasi suoraan kylmälle ilmalle pitkiksi ajoiksi.• Se saattaa olla haitallista terveydelle.Käyttäjä ei saa asentaa, siirtää, purkaa eikä korjata yksikköä eikä tehdä siihen muutoksia.• Asiattomasti käsitelty ilmastointilaite voi aiheuttaa tulipalon, sähköiskun, loukkaantumisen, vesivahingon tms. Kysy lisätietoja jälleenmyyjältä.• Jos virtajohto on vaurioitunut, anna valmistajan tai huoltoliikkeen edustajan vaihtaa se vaaratilanteen välttämiseksi.Varmista laitteen asennuksen, siirron tai huollon yhteydessä, että jäähdytyspiiriin ei pääse mitään muuta ainetta kuin määri-tettyä kylmäainetta (R32). Jos piiriin pääsee vieraita aineita, kuten ilmaa, seurauksena saattaa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko. • Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen aiheuttaa mekaanisen vian, järjestelmän toimintahäiriön tai lai-tevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta vaarallisen.Tätä laitetta ei ole tarkoitettu fyysisesti tai henkisesti vajaaky-kyisten, aistivammaisten tai kokemattomien henkilöiden (lapset mukaan lukien) käyttöön, ellei heidän turvallisuudestaan vastaa-va henkilö ole opastanut tai neuvonut heitä laitteen käytössä.Lapsia on valvottava ja varmistettava, etteivät he leiki laitteella. Älä työnnä sormea, keppiä tai muita esineitä ilman tulo- tai lähtöaukkoon.• Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana. Jos havaitset ilmastointilaitteen toiminnassa jotakin poikkea-vaa (jos esimerkiksi haisee palaneelta), sammuta laite ja irrota virtajohto pistorasiasta tai käännä katkaisin OFF-asentoon.• Jos laitteen käyttöä jatketaan poikkeavasta tilasta huolimatta, seu-rauksena saattaa olla laitteen virhetoiminta, tulipalo tai sähköisku. Ota tässä tapauksessa yhteyttä laitteen toimittajaan. Jos ilmastointilaite ei viilennä tai lämmitä, syynä saattaa olla kylmäaineen vuoto. Jos kylmäainevuoto havaitaan, lopeta käyttö, tuuleta huone huolellisesti ja ota välittömästi yhteys myyjään. Jos korjaustoimiin kuuluu kylmäaineen lisääminen, pyydä huoltoteknikolta lisätietoja.• Ilmastointilaitteessa käytetty kylmäaine ei ole haitallista. Ta-vallisesti vuotoa ei esiinny. Jos kylmäainetta kuitenkin pääsee vuotamaan ja joutuu kosketuksiin tulen tai lämmitysosan, esimer-kiksi lämpöpuhaltimen, kerosiinilämmityslaitteen tai keittolieden, kanssa, se synnyttää haitallista kaasua ja aiheuttaa tulipalovaaran.Käyttäjä ei saa koskaan yrittää pestä sisäyksikön sisäpuolta. Jos yksikön sisäpuoli kaipaa puhdistusta, ota yhteys jälleenmyyjään.• Sopimaton pesuaine voi vahingoittaa yksikön sisällä olevia muovi-materiaaleja, mistä voi aiheutua vesivuoto. Jos pesuainetta joutuu kosketuksiin moottorin sähköosien kanssa, voi tästä aiheutua toimintahäiriö, savua tai tulipalo.• Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvakäyttöisiä syttymislähteitä (kuten avotuli tai käytössä oleva kaasulaite tai sähkölämmitin).• Huomaa, että kylmäaineet saattavat olla hajuttomia.• Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suosittelemia puhdistusmenetelmiä.• Älä puhkaise tai polta.Sisäyksikön saa asentaa huoneisiin, joiden lattiapinta-ala ylittää annetut määritykset. Pyydä lisätietoja myyjältä. Tämä laite on tarkoitettu erikoistuneiden tai koulutettujen henki-löiden käyttöön myymälöissä, pienteollisuudessa ja maatiloilla sekä kouluttamattomien henkilöiden käyttöön kaupallisessa käytössä. HUOMIO Älä koske ilman tuloaukkoon äläkä sisä- tai ulkoyksikön alu-miinieviin.• Tämä saattaa johtaa loukkaantumiseen.Älä käytä hyönteismyrkkyjä tai syttyviä sumutteita yksikön lähellä.• Tämä saattaa johtaa tulipaloon tai yksikön turmeltumiseen.Älä altista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle.• Tämä saattaa johtaa lemmikin tai kasvin vahingoittumiseen. Sisä- ja/tai ulkoyksikössä esiintyvien merkkien selitykset VAROITUS (tulipalovaara)Yksikössä käytetään syttyvää kylmäainetta.Jos kylmäainetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttää hai-tallista kaasua ja aiheuttaa tulipaloriskin.Lue KÄYTTÖOHJEET huolellisesti ennen käyttöä.Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käyttöä.Lisätietoa on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA. JG79Y566L01_14Fi.indd 1 2018-12-27 09:23:30Lue käyttöohjeet ennen käyttöä. Näin varmistat yksikön asianmukaisen ja turvallisen käytön. FI-2

TÄRKEÄÄ Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, mikä voi johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.Varmista ennen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetään vaakasiipien ollessa avoimessa asennossa, ne eivät välttämättä palaa oikeaan asentoon. TURVALLISUUSVAROTOIMET Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyk-sikön alle.• Yksiköstä saattaa tippua vettä, joka saattaa aiheuttaa vaurioita.Älä jätä yksikköä asennusjalustalle, jos jalusta on vaurioitunut.• Yksikkö saattaa pudota ja aiheuttaa vaurioita.Älä seiso epävakaalla penkillä yksikön käyttämiseksi tai puh-distamiseksi.• Saatat loukkaantua, jos putoat.Älä vedä virtajohdosta.• Tämä saattaa johtaa johdon ytimen vaurioitumiseen, josta saattaa olla seurauksena laitteen ylikuumeneminen tai tulipalo.Älä lataa tai pura paristoja äläkä heitä niitä tuleen.• Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtää.Älä käytä yksikköä yli 4 tunnin ajan kosteusprosentin ollessa korkea (suht. kosteus 80 % tai enemmän) ja/tai jos ikkuna tai ulko-ovi on auki. Tämä voi aiheuttaa ilmastointilaitteessa veden kondensoitumista, ja laitteesta voi tippua vettä, joka kastelee tai vahingoittaa huonekaluja.• Veden kondensoituminen ilmastointilaitteessa voi johtaa homeen tai muun sienikasvuston muodostumiseen.Älä käytä yksikköä mihinkään erikoistarkoitukseen, esimerkiksi ruuan säilytykseen, eläinten pesänä tai kasvien kasvattamiseen tai tarkkuusinstrumenttien tai taide-esineiden säilyttämiseen.• Esineiden laatu saattaa kärsiä, ja eläimet tai kasvit saattavat vahingoittua.Älä altista polttolaitteita suoralle ilmavirralle.• Tämä saattaa johtaa epätäydelliseen palamiseen.Älä koskaan laita paristoja suuhun, jotta et niele niitä vahingossa. Paristojen nieleminen voi aiheuttaa tukehtumis- ja/tai myrkytysvaaran.Ennen kuin puhdistat yksikön, katkaise siitä virta ja irrota vir-tapistoke tai käännä katkaisin OFF-asentoon.• Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.Jos yksikkö on pitkään käyttämättä, irrota pistoke pistorasiasta tai käännä katkaisin OFF-asentoon.• Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuume-nemisen tai tulipalon.Vaihda kaikki kaukosäätimen paristot uusiin samantyyppisiin paristoihin.• Vanhojen paristojen käyttäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemista, vuotoa tai räjähdyksen.Jos paristoneste joutuu kosketuksiin ihon tai vaatteiden kanssa, pese iho tai vaatteet läpikotaisin puhtaalla vedellä.• Jos paristonestettä joutuu silmiin, pese silmät tarkoin puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon.Huolehdi siitä, että alue on hyvin ilmastoitu, jos yksikköä käy-tetään samaan aikaan polttolaitteen kanssa. Jos alue on riittämättömästi ilmastoitu, saattaa esiintyä happikatoa.Käännä katkaisin OFF-asentoon ukonilmalla, jos esiintyy salamointia.• Yksikkö saattaa vaurioitua salamaniskusta.Kun ilmastointilaitetta on käytetty usean kauden ajan, tarkista ja huolla se tavallisten puhdistustoimien lisäksi.• Yksikköön kerääntyvät lika ja pöly saattavat aiheuttaa epämiel-lyttäviä hajuja, synnyttää sienikasvustoa, esimerkiksi hometta, tai tukkia poistoaukon, josta saattaa olla seurauksena veden vuotaminen sisäyksiköstä. Pyydä laitteen toimittajalta neuvoja laitteen tarkistukseen ja huoltoon, jotka vaativat erityistietämystä ja -taitoja.Älä koske katkaisimiin märin käsin.• Saatat saada sähköiskun.Älä puhdista ilmastointilaitetta vedellä äläkä laita sen päälle astioita, joissa on vettä, esimerkiksi kukkamaljakkoa.• Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.Älä nouse tai laita mitään esineitä ulkoyksikön päälle.• Saatat loukkaantua, jos putoat tai jos yksikön päällä oleva esine putoaa. VAROITUS Pyydä laitteen toimittajaa asentamaan ilmastointilaite. • Käyttäjä ei saa asentaa sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennettu ilmastointilaite saattaa aiheuttaa vesivuotoa, tulipalon tai sähköiskun.Ilmastointilaitteella pitää olla oma virtalähteensä.• Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa ylikuumentua tai saattaa syttyä tulipalo.Älä asenna yksikköä paikkaan, missä saattaa esiintyä tulenar-kojen kaasujen vuotoa.• Jos vuotavaa kaasua kerääntyy yksikön ympärille, seurauksena saattaa olla räjähdys.Maadoita yksikkö asianmukaisesti.• Älä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelinlinjaan. Väärin maatettu yksikkö saattaa aiheuttaa sähköiskun. HUOMIO Asenna maavuotokytkin, jos ilmastointilaitteen asennuspaikka sitä edellyttää (esim. erittäin kosteilla alueilla).• Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla sähköisku.Varmista, että kerääntyvä vesi tyhjennetään kunnollisesti.• Jos tyhjennys ei tapahdu oikein, vettä saattaa tippua sisä- tai ulkoyksiköstä kastellen ja turmellen huonekaluja.Jos laitteen toiminta on epänormaalia Lopeta ilmastointilaitteen käyttö välittömästi ja ota yhteyttä laitteen toimitta-jaan. Asennus Wi-Fi-liitäntä VAROITUS (Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, aistinvaraiset tai henkiset kyvyt tai joilla ei ole käyttöosaamista ja kokemusta, jos heitä on opetettu tai ohjattu laitteen turvallisessa käytössä ja he ymmärtävät olemassa olevat vaarat.Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.Älä käytä Wi-Fi-liitäntää lääkinnällisten sähkölaitteiden tai sellaisten henkilöiden läheisyydessä, jotka käyttävät lääketieteellistä laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaattoria.• Se saattaa johtaa onnettomuuteen lääkinnällisen laitteen toimintavian takia.Älä asenna Wi-Fi-liitäntää automaattisten hallintalaitteiden, kuten automaattiovien tai palohälyttimien läheisyyteen.• Se saattaa johtaa toimintavian aiheuttamiin onnettomuuksiin.Älä koske Wi-Fi-liitäntään märillä käsillä.• Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.Älä roiskuta vettä Wi-Fi-liitäntään, äläkä käytä sitä kylpyhuoneessa.• Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.Kun Wi-Fi-liitäntä on pudonnut tai kannatin tai kaapeli on vaurioitunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon.• Se saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Ota tässä tapa-uksessa yhteyttä laitteen toimittajaan. HUOMIO (Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)Älä seiso epävakaan porrasjakkaran päällä asentaessasi tai puhdis-taessasi Wi-Fi-liitäntää.• Saatat loukkaantua, jos putoat.Älä käytä Wi-Fi-liitäntää muiden langattomien laitteiden, mikroaalto-uunien, langattomien puhelinten tai faksien läheisyydessä.• Se saattaa aiheuttaa toimintavian. JG79Y566L01_14Fi.indd 2 2018-12-27 09:23:30FI-3

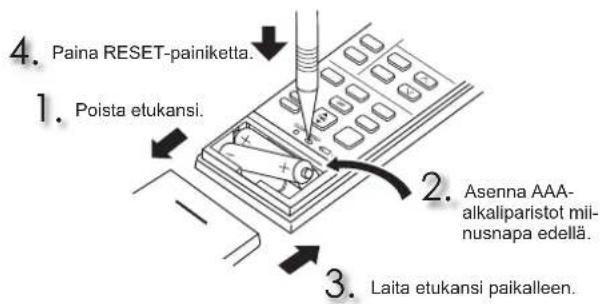

Ennen käyttöä: Kytke virtajohto pistorasiaan ja/tai siirrä katkaisin päälle. Kaukosäätimen paristojen asentaminen

Poista etukansi. Asenna AAA-alkaliparistot mii-nusnapa edellä. Laita etukansi paikalleen. Paina RESET-painiketta. Ajan asettaminen

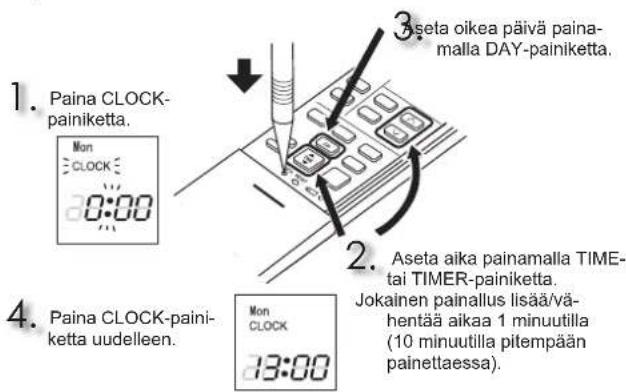

Paina CLOCK-painiketta. Paina CLOCK-paini-ketta uudelleen. Aseta aika painamalla TIME- tai TIMER-painiketta. Jokainen painallus lisää/vä-hentää aikaa 1 minuutilla (10 minuutilla pitempään painettaessa). Aseta oikea päivä paina-malla DAY-painiketta.MITSUBISHI ELECTRIC -tuotteesi on valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrättää ja/tai käyttää uudelleen.Tämä kuvake tarkoittaa sitä, että sähkö- ja elektroniikkalaitteet, paristot ja akut tulee niiden käyttöiän lopussa hävittää erillään kodin jätteistä.Jos kuvakkeen alla on kemiallinen kuvake (Fig. 1), tämä kemiallinen kuvake tarkoittaa sitä, että paristo tai akku sisältää raskasmetallia tietyssä väkevyydessä. Tämä ilmoitetaan seuraavasti: Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyijy (0,004 %) Euroopan unionin sisällä on erillisiä keräysjärjestelmiä käytettyjä sähkö- ja elektroniikkatuotteita sekä paristoja ja akkuja varten.Hävitä tämä laite sekä paristot ja akut asianmukaisesti paikallisessa jätteenkeräys ja -hävityskeskuksessa.Auta meitä suojelemaan ympäristöä. Huomautus: Tämä kuvake koskee vain EU-maita.Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tie-toa käyttäjille) ja liitteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietoa loppukäyttäjille) ja liitteen II mukainen.Ota yhteyttä tuotteen toimittajaan tuotteen hävittämistä varten.

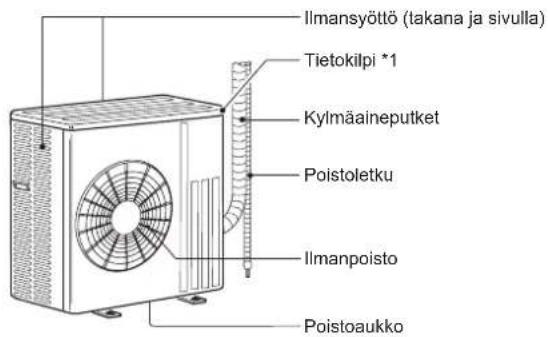

Sisäyksikkö Ulkoyksikkö Ulkoyksiköt saattavat olla ulkonäöltään erilaisia.Ilmansyöttö (takana ja sivulla)KylmäaineputketPoistoletkuIlmanpoistoPoistoaukkoTietokilpi *1*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.Hätätila - COOL Hätätila - HEAT Pysäytys

TOIMENPITEET ENNEN KÄYTTÖÄ

Asetettu lämpötila : 24°CTuulettimen nopeus : normaaliVaakasiiveke : automaattinen

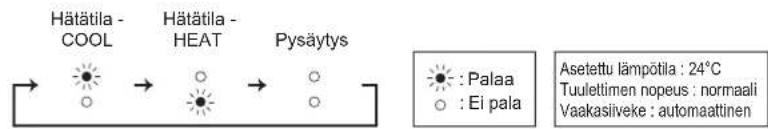

Jos kaukosäädintä ei voida käyttää... Hätätilakäyttö voidaan ottaa käyttöön painamalla sisäyksikön hätäkytkintä (E.O. SW).Jokainen E.O. SW-kytkimen painallus vaihtaa tilaa seuraavassa järjestyksessä: : Palaa

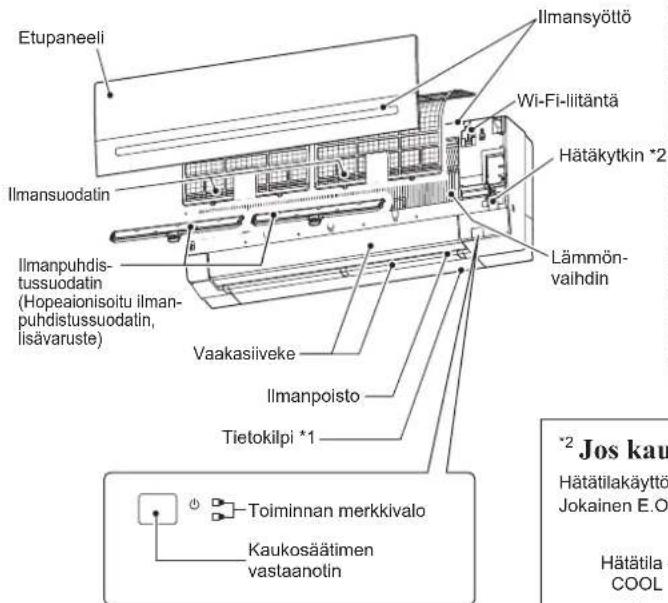

Ei palaToiminnan merkkivaloKaukosäätimen vastaanotinHätäkytkin *2VaakasiivekeIlmansyöttöIlmansuodatinEtupaneeliIlmanpoistoWi-Fi-liitäntäLämmön-vaihdinTietokilpi *1Ilmanpuhdis-tussuodatin(Hopeaionisoitu ilman-puhdistussuodatin, lisävaruste) JG79Y566L01_14Fi.indd 3 2018-12-27 09:23:31FI-4

(ON-ajastin) : Yksikkö menee päälle määritetyllä hetkellä. (OFF-ajastin) : Yksikkö menee pois päältä määritetyllä hetkellä. Aseta ajastimen aika painamalla (lisäys) tai (vähennys). Avaa viikkoajastimen asetustila painamalla . Paina ja ja valitse asetettava päivä ja numero. Paina , ja ja aseta ON/OFF, aika ja lämpötila. Voit lopettaa viikkoajastimen asetusten tekemisen ja siirtää ne painamalla

Kytke viikkoajastin käyttöön (ON) painamalla

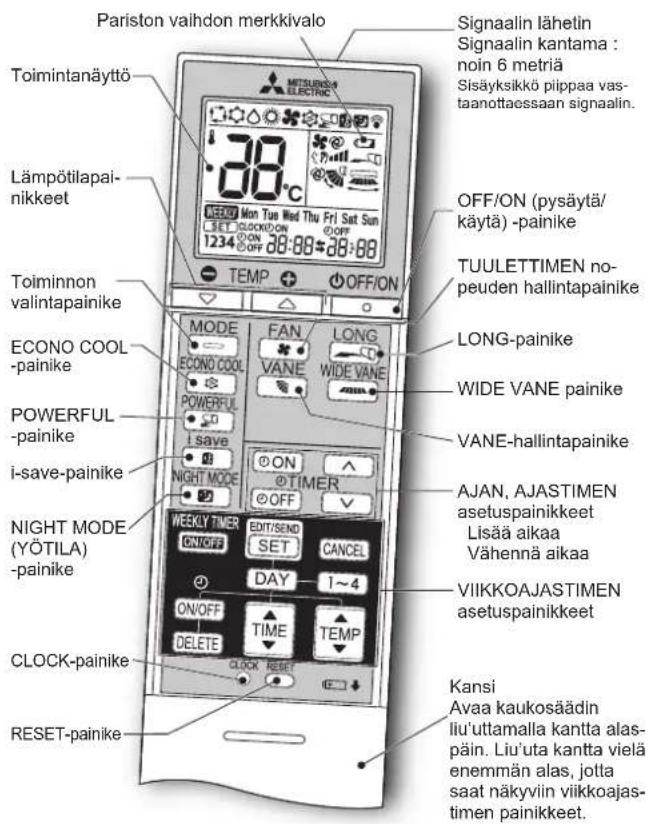

-merkkivalo syttyy.) Voit kytkeä viikkoajastimen pois käytöstä (OFF) painamalla uudelleen . ( sammuu.) TIME, TIMER-ajastimenvalintapainike Lisää aikaa Vähennä aikaa VIIKKOAJASTIMEN asetuspainikkeet Kaukosäädin Signaalin lähetinSignaalin kantama : noin 6 metriäSisäyksikkö piippaa vas-taanottaessaan signaalin.ToimintanäyttöAJAN, AJASTIMEN asetuspainikkeet Lisää aikaa Vähennä aikaaCLOCK-painikeRESET-painikeKansiAvaa kaukosäädin liu’uttamalla kantta alas-päin. Liu’uta kantta vielä enemmän alas, jotta saat näkyviin viikkoajas-timen painikkeet.VIIKKOAJASTIMEN asetuspainikkeetPariston vaihdon merkkivaloOFF/ON (pysäytä/käytä) -painikeTUULETTIMEN no-peuden hallintapainikeLONG-painikeWIDE VANE painikeVANE-hallintapainikeLämpötilapai-nikkeetToiminnon valintapainike ECONO COOL -painikei-save-painike POWERFUL -painikeNIGHT MODE (YÖTILA) -painike OFF/ON (pysäytä/käytä) -painike Lämpötilapainikkeet Jokainen painallus nostaa tai laskee lämpötilaa yhdellä asteella. Toiminnon valintapainike (AUTO) (COOL) (DRY) (HEAT) (FAN) Ilmavirran ohjauspainike, ylös-alas Ilmavirran ohjauspainike, vasen-oikea TUULETTIMEN nopeuden hallintapainike (AUTO) (hiljainen) (matala) (normaali) (korkea) (erittäin korkea)(AUTO) (1) (2) (3) (4) (5) (KÄÄNTYVÄ) LONG-painike Tuulettimen nopeus kasvaa ja vaakasiiveke siirtyy LONG-tilan edellyttämään asentoon. POWERFUL-painike Tuulettimen nopeus : Ainoastaan POWERFUL-tilassa käy-tettävä nopeusVaakasiiveke : Määritä asento tai alaspäin suuntautuvan ilmavirran asento AUTO-asetuksen aikana i-save-painike Yksinkertaisella palautustoiminnolla voidaan palauttaa usein käytetty (esiasetettu) asetus kerran -painiketta painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen. ECONO COOL -painike Mikroprosessori muuttaa automaattisesti asetettua lämpöti-laa ja ilmavirtauksen suuntaa. NIGHT MODE (YÖTILA) -painike NIGHT MODE operation muuttaa toiminnan ilmaisimen kirk-kautta, poistaa äänimerkin käytöstä ja vähentää ulkoyksikön äänenvoimakkuutta.(KÄÄNTYVÄ) JG79Y566L01_14Fi.indd 4 2018-12-27 09:23:31FI-5

PUHDISTUS Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi) Tämä Wi-Fi-liitäntä on yhteydessä sisäyksikköön ja viestittää siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja. Huomautus:

• Luo yhteys Wi-Fi-liitännän ja reitittimen välille. Katso lisätietoja yksikön mukana toimitetuista ASETUSOPPAAS-TA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS) -OPPAASTA.• ASETUSOPAS on alla mainitussa osoitteessa. http://www.melcloud.com/Support• MELCloud-käyttöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support Ohjeet:

• Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.• Älä koske metalliosiin käsin.• Älä käytä bensiiniä, tinneriä, kiillotusjauhetta tai hyönteismyrkkyä.• Käytä ainoastaan ohennettuja mietoja puhdistusaineita.• Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.• Älä liota tai huuhtele vaakasiivekettä.• Älä käytä vettä, jonka lämpötila on yli 50°C.• Älä yritä kuivata osia suorassa auringonpaisteessa tai lämmöllä tai tulella.• Älä käytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioi- du. Ilmansuodatin (Ilmaa puhdistava suodatin)
• Puhdista 2 viikon välein • Poista lika imurilla tai huuhtele vedellä.• Pese vedellä ja kuivaa hyvin varjossa. Tärkeää
• Laitteen suorituskyky säilyy korkeana ja virrankulutus vähe-nee, kun suodattimet puhdistetaan säännöllisesti.• Likaiset suodattimet voivat aiheuttaa kondensaatiota il-mastointilaitteessa, mikä voi johtaa homeen tai muun sie-nikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein. Etupaneeli 1. Nosta etupaneelia, kunnes kuuluu “naksahdus”.2. Pidä kiinni saranoista ja vedä etupaneeli pois paikaltaan yllä olevassa kuvassa esitetyllä tavalla.• Pyyhi pehmeällä, kuivalla kankaalla tai huuhtele vedellä.• Älä liota vedessä yli kahta tuntia.• Kuivaa huolellisesti varjossa ennen asennusta.3. Asenna etupaneeli päinvastaisessa järjestyksessä irrotukseen nähden. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.ReikäSarana Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin, lisävaruste) 3 kuukauden välein:• Poista lika imurilla.Jos lika ei irtoa imurilla: Liota suodatinta ja sen kehystä haaleassa vedessä ja huuhtele. Kuivaa se pesun jälkeen huolellisesti varjossa.Vuosittain:• Vaihda ilmanpuhdistimen suoda-tin suorituskyvyn säilyttämiseksi.• Osanumero MAC-2360FT-E Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012MALLIN NIMIKäsitelty esine(Osien nimi)Aktiiviset aineet(CAS-nro)OminaisuusKäyttöohje(Turvallisen käsittelyn tiedot)MSZ-AP60/71VG SUODATINHopea-natrium-vety-sirkonium-fosfaatti(265647-11-8)2-oktyyli-2H-isotiatsoli-3-oni (OIT)(26530-20-1)Antibakteerinen Homeenesto• Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.• Älä laita suuhun. Pidä poissa lasten ulottuvilta.MAC-2360FT-E SUODATINHopea-sinkkizeoliitti(130328-20-0)Antibakteerinen• Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.• Älä laita suuhun. Pidä poissa lasten ulottuvilta.Wi-Fi-liitäntäEtupaneeliAsenna yksikön suodatinkiskolle työntämällä.SuodatinkiskoIrrota yksiköstä vetämällä. JG79Y566L01_14Fi.indd 5 2018-12-27 09:23:32● KÄYTTÖOHJEET ● FI-6

KUN LUULET, ETTÄ ON SYNTYNYT ONGELMA

Wi-Fi-liitäntä Malli MAC-567IFB2-ESyöttöjännite DC 12,7 V (sisäyksiköstä)Virrankulutus MAKS. 2 WKoko K × L × S (mm) 79 × 44 × 18,5Paino (g) 60 (mukaan lukien kaapeli)Lähettimen tehotaso (MAKS.) 17,5 dBm @IEEE 802.11bRF-kanava1 kanava ~ 13 kanavaa (2 412~2 472 MHz) Radioprotokolla IEEE 802.11b/g/n (20)Salaus AESTodennus WPA2-PSKOhjelmistoversio XX.00Vaatimustenmukaisuusvakuutus on alla mainitussa osoitteessa.http://www.melcloud.com/SupportLopeta tällaisissa tapauksissa ilmastointilaitteen käyttö ja ota yhteyttä laitteen toimittajaan.• Kun sisäyksiköstä vuotaa tai valuu vettä.• Kun toiminnon merkkivalo vilkkuu.• Kun katkaisin laukeaa säännöllisesti.

• Kaukosäätimen signaalia ei vastaanoteta, jos huoneessa on sähköinen ON/OFF-tyyppinen loistevalo (invertterityyppiset loistelamput jne.).

• Ilmastointilaitteen käyttö häiritsee televisio- tai radiovastaanottoa. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
• Jos kuuluu epänormaali ääni.• Kun havaitaan kylmäainevuoto. Huomautus: Luokitusehto Jäähdytys — Sisällä: 27°C DB, 19°C WB Ulkona: 35°C DB Lämmitys — Sisällä: 20°C DB Ulkona: 7°C DB, 6°C WB Taattu käyttöalue DB: Kuiva hehkulamppuWB: Märkä hehkulamppuSisäyksikkö UlkoyksikköJäähdytysYläraja32°C DB23°C WB46°C DB Alaraja21°C DB15°C WB-10°C DB LämmitysYläraja27°C DB 24°C DB18°C WBAlaraja20°C DB -15°C DB-16°C WBMalliSisäyksikköMSZ-AP60VG(K) MSZ-AP71VG(K)UlkoyksikköMUZ-AP60VG MUZ-AP71VGToimintoJäähdytysLämmitysJäähdytysLämmitysVirtalähde~ /N, 230 V, 50 HzJäähdytys/lämmitysteho (nimellinen) kW6,1 6,8 7,1 8,1Ottoteho (nimellinen) kW1,59 1,67 2,01 2,12PainoSisäyksikkö kg16 17Ulkoyksikkö kg40 55Kylmäaineen täyttökapasiteetti (R32) kg1,05 1,50IP-luokkaSisäyksikköIP 20UlkoyksikköIP 24Sallittu ylin käyttö-paineLP ps MPa 2,77 HP ps MPa 4,17 Melutaso (SPL)Sisällä (erittäin korkea/korkea/normaali/matala/hiljainen)dB(A) 48/45/41/37/29 48/45/41/37/30 49/45/41/37/30 51/45/41/37/30 Ulkoyksikkö dB(A)56 57 56 55 JG79Y566L01_14Fi.indd 6 2018-12-27 09:23:32CS-1
