KASUTUSJUHEND MSZAP60VG MITSUBISHI

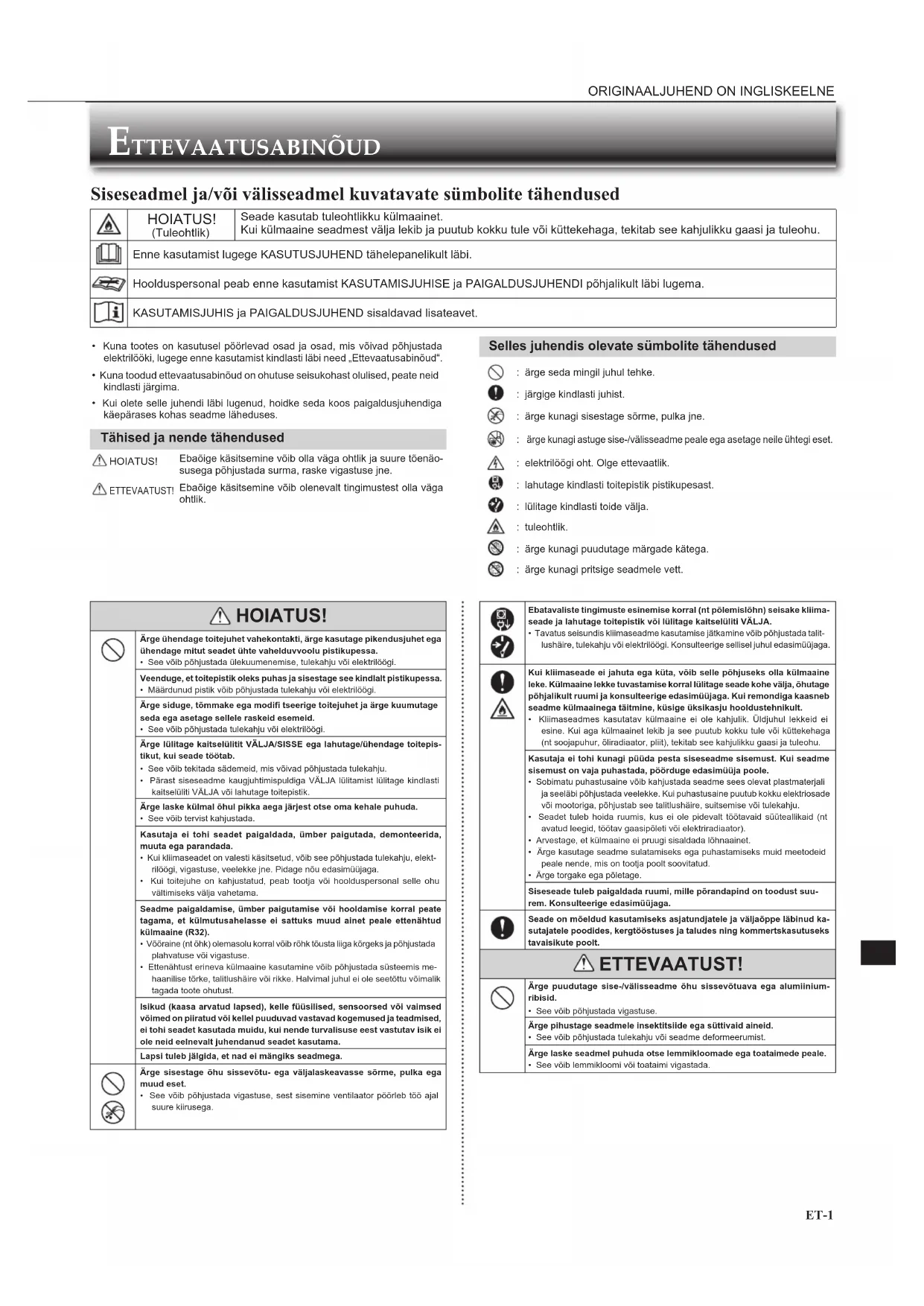

Siseseadmel ja/või välisseadmel kuvatavate sümbolite tähendused

	HOIATUS!(Tuleohtlik)	Seade kasutab tuleohtlikku külmaainet.Kui külmaaine seadmest välja lekib ja puutub kokku tule või küttekehaga, tekitab see kahjulikku gaasi ja tuleohu.
	Enne kasutamist lugege KASUTUSJUHEND tähelepanelikult läbi.
	Hoolduspersonal peab enne kasutamist KASUTAMISJUHISE ja PAIGALDUSJUHENDI põhjalikult läbi lugema.
	KASUTAMISJUHIS ja PAIGALDUSJUHEND sisaldavad lisateavet.

• Kuna tootes on kasutusel pöörlevad osad ja osad, mis võivad põhjustada elektrilööki, lugege enne kasutamist kindlasti läbi need „Ettevaatusabinõud“.
• Kuna toodud ettevaatusabinõud on ohutuse seisukohast olulised, peate neid kindlasti järgima.
• Kui olete selle juhendi läbi lugenud, hoidke seda koos paigaldusjuhendiga käepärases kohas seadme läheduses.

Tähised ja nende tähendused

HOIATUS!

Ebaõige käsitsemine võib olla väga ohtlik ja suure tõenäosusega põhjustada surma, raske vigastuse jne.

ETTEVAATUST!

Ebaõige käsitsemine võib olenevalt tingimustest olla väga ohtlik.

Selles juhendis olevate sümbolite tähendused

: ärge seda mingil juhul tehke.

: järgige kindlasti juhist.

: ärge kunagi sisestage sörme, pulka jne.

: ärge kunagi astuge sise-/välisseadme peale ega asetage neile ühtegi eset.

: elektrilöögi oht. Olge ettevaatlik.

: lahutage kindlasti toitepistik pistikupesast.

: lülitage kindlasti toide välja.

: tuleohtlik.

: ärge kunagi puudutage märgade kätega.

: ärge kunagi pritsige seadmele vett.

HOIATUS!

Ärge ühendage toitejuhet vahekontakti, ärge kasutage pikendusjuhet ega ühendage mitut seadet ühte vahelduvvoolu pistikupessa.

- See võib põhjustada ülekuumenemise, tulekahju või elektrilöögi.

Veenduge, et toitepistik oleks puhas ja sisestage see kindlalt pistikupessa. - Määrdunud pistik võib põhjustada tulekahju või elektrilöögi.

Ärge siduge, tömmake ega modifi tseerige toitejuhet ja ärge kuumutage seda ega asetage sellele raskeid esemeid.

- See võib põhjustada tulekahju või elektrilöögi.

Ärge lülitage kaitselülitit VÄLJA/SISSE ega lahutage/ühendage toitepistikut, kui seade töötab.

- See võib tekitada sädemeid, mis võivad põhjustada tulekahju.

- Pärast siseseadme kaugjuhtimispuldiga VÄLJA lülitamist lülitage kindlasti kaitselülti VÄLJA või lahutage tolteplistik.

Ärge laske külmal öhul pikka aega järjest otse oma kehale puhuda. - See vöib tervist kahjustada.

Kasutaja el tohl seadet palgaldada, ümber palgutada, demonteerida, muuta ega parandada.

- Kul kllimaseadet on valesti käsitsetud, völb see pöhjustada tulekahju, elektrilöögi, vigastuse, veelekke jne. Pidage nõu edasimüüjaga.

- Kui toitejuhe on kahjustatud, peab toolja või hoolduspersonal selle ohu vältimiseks välja vahetama.

Seadme paigaldamise, ümber paigutamise või hooldamise korral peate tagama, et külmutusahelasse ei sattuks muud ainet peale ettenähtud külmaalne (R32).

- Võõraine (nt õhk) olemasolu komal võib rõhk tõusta liiga kõrgeks ja põhjustada plahvaluse või vigastuse.

- Ettenähtust erineva külmaaine kasutamine vöib pöhjustada süsteemis mehaanilise törke, talitlushäire vöi rikke. Halvimal juhul ei ole seetöttu vöimalik tagada toote ohutust.

Isikud (kaasa arvatud lapsed), kelle füüsillsed, sensoorsed või valmsed võimed on piiratud või kellel puuduvad vastavad kogemused ja teadmised, ei tohi seadet kasutada muidu, kui nende turvalisuse eest vastutav isik ei ole neid eelnevalt juhendanud seadet kasutama.

Lapsi tuleb jälgida, et nad ei mängiks seadmega.

Ärge sisestage öhu sissevõtu- ega väljalaskeavasse sörme, pulka ega muud eset.

- See vöib pöhjustada vigastuse, sest sisemine ventülaator pöörleb töö ajal suure kiirusega.

Ebatavaliste tingimuste esinemise korral (nt põlemislöhn) seisake kliima-seade ja lahutage toltepistik või lülltage kaltselüllti VÄLJA.

- Tavatus seisundis kliimaseadme kasutamise jätkamine võib põhjustada talit-lushäire, tulekahju või elektrilöögl. Konsulteerige sellisel juhul edasimüüjaga.

Kui kliimaseade ei jahuta ega küta, vöib selle pöhjuseks olla külmaaine leke. Külmaaine lekke tuvastamise korral lülitage seade kohe välja, öhutage pöhjalikult ruuml ja konsulteerige edaslmüljaga. Kul remondlga kaasneb seadme külmaainega täitmine, küsige üksikasju hooldustehnikult.

Kilimaseadmes kasutatav külmaaine ei ole kahjulik. Üldjuhul lekkeld ei esine. Kui aga külmaainet lekib ja see puutub kokku tule või küttekehaga (nt soojapuhur, öliradiaator, pliit), tekitab see kahjulikku gaasi ja tuleohu.

Kasutaja el tohl kunagi püüda pesta siseseadme sisemust. Kul seadme sisemust on vaja puhastada, pöörduge edasimüuja poole.

• Sobimatu puhastusaine võib kahjustada seadme sees olevat plastmaterjall ja seeläbi põhjustada veelekke. Kui puhastusaine puutub kokku elektriosade või mootoriga, põhjustab see talitlushäire, suitsemise või tulekahju.
• Seadet tuleb hoida ruumis, kus ei ole pidevalt töötavaid süüteallikaid (nt avatud leegid, töötav gaasipöleti vöi elektriradiaator).
• Arvestage, et külmaaine ei pruugi sisaldada löhnaainet.
• Ärge kasutage seadme sulatamiseks ega puhastamiseks muid meetodeid peale nende, mis on tootja poolt soovitatud.
• Ärge torgake ega põletage.

Siseseade tuleb paigaldada ruumi, mille põrandapind on toodust suurem. Konsulteerige edasimüüjaga.

Seade on möeldud kasutamiseks asjatundjatele ja väljaöppe läbinud kasutajatele poodides, kergtööstuses ja taludes ning kommertskasutuseks tavalslkute poolt.

ETTEVAATUST!

Ärge puudutage sise-/välisseadme öhu sissevõtuava ega alumiinium-ribisid.

• See võib põhjustada vigastuse.
Ärge pihustage seadmele insektitsiide ega süttivaid aineid.
- See võib põhjustada tulekahju või seadme deformeerumist.
Ärge laske seadmel puhuda otse lemmikloomade ega toataimede peale.
- See võib lemmikloomi või toataimi vigastada.

ETTEVAATUSABINÕUD

Ärge asetage sise-/välisseadme alla muid elektriseadmeid ega mööblit.

- Seadmest vöib tilkuda vett, mis vöib pöhjustada kahjustuse vöi talitlushäire.

Ärge jätke seadet kahjustatud paigaldusstendile.

- Seade võib kukkuda ja põhjustada vigastuse.

Seadme kasutamiseks või puhastamiseks ärge astuge ebakindiale pingile.

- Te võite kukkudes vigastada saada.

Ärge tömmake toitejuhet.

- See võib juhtmesüdamikku kahjustada ja seeläbi põhjustada ülekuumenemist või tulekahju.

Ärge laadige ega demonteerige patarelsid ega visake neid tulle.

• See võib põhjustada patareide lekkimist, tulekahju või plahvatuse.

Ärge kasutage seadet üle 4 tunni körges nilskuses (80% RH või rohkem) ega avatud akende ja välisuksega.

- See võib põhjustada klimaseadmes vee kondensatsiooni, mis tilkudes võib mööbli märjaks teha või kahjustada.

- Vee kondensatsioon kliimaseadmes võib aidata kaasa seente (nt hallituse) kasvule.

Ärge kasutage seadet erlotstarvetel, nagu toldu säilitamine, loomakasvatus, taimekasvatus, täppisseadmete või kunstiteoste säilitamine.

- Sellega võite põhjustada kvaliteedilangust või kahju loomadele ja taimedele.

Ärge laske seadmel puhuda otse põlemisseadmetele.

- See võib põhjustada mittetäielikku põlemist.

Holduge patarelde tahtmatust allaneelamisest, ärge kunagl pange ühelgi põhjusel patareisid suhu.

- Patarei allaneelamine võib põhjustada lämbumist ja/või mõrgitust.

Enne seadme puhastamist lülitage see VÄLJA ja lahutage toitepistik või lülitage kaitselüliiti VÄLJA.

See võib põhjustada vigastuse, sest sisemine ventilaator põörleb töö ajal suure kiirusega.

Kui seadet ei kasutata pikka aega, lahutage toitepistik või lülitage kait-selülti VÄLJA.

- Seade võib endasse koguda mustust, mis võib põhjustada ülekuumenemist või tulekahju.

Vahetage kölk kaugjuhtimispuldi patareld sama tüüpl uute patareide vastu.

- Vana patarei kasutamine koos uuega võib põhjustada ülekuumenemist, lekke või plahvaluse.

Kul patarelvedelik puutub kokku naha või rlietega, peske vastavat kohta põhjalikult puhta veega.

- Kui patarelvedelik puutub kokku sillmadega, peske neid kohe põhjalikult puhta veega ja pöörduge arsti poole.

Veenduge, et ala oleks hästi ventileeritud, kui kasutate seadet koos põlemisseadmega.

- Ebapiisav ventilatsioon võib põhjustada hapnikupuudust.

Lülitage kaitselülliti VÄLJA, kui kuulete äikesemürinat ja esineb pikse- löögi oht.

- Pikselöök vöib seadet kahjustada.

Kui kliimaseadet on kasutatud mitu hooaega, viige lisaks tavapärasele puhastusele läbi tehniline ülevaatus ja hooldus.

- Seadmesse kogunenud mustus ja tolm võivad tekitada ebameeldivat lõhna ja soodustada seente kasvamist (nt hallitust) või ummistada äravoolukanall ja põhjustada siseseadmest veelekke. Erioskusi nõudva ülevaatuse ja hoolduse läbivilimiseks konsulteerige edasimüüjaga.

Ärge puudutage lüliteid märgade kätega.

• See võib põhjustada elektrilöögi.

Ärge puhastage kliimaseadet veega ega asetage sellele vett sisaldavaid objekte (nt lillevaas).

- See võib põhjustada tulekahju või elektrilöögi.

Ärge astuge välisseadmele ega asetage sellele esemeld.

• See võib teie või eseme kukkumise korral põhjustada vigastuse.

TÄHTIS

Määrdunud fi ltrid põhjustavad kliimaseadmes kondensatsiooni, mis aitab kaasa seente (nt hallituse) kasvule. Seetõttu on soovitatav õhufi ltreid puhastada iga 2 nädala tagant.

Enne seadme käivitamist veenduge, et horisontaallabad oleksid suletud asendis. Kui seade alustab tööd ja horisontaallabad on avatud asendis, el pruugi need ölgesse asendisse naasta.

Paigaldamine

HOIATUS!

Kliimaseadme paigaldamise osas konsulteerige edasimüüjaga.

- Kasutaja ei tohi seda ise paigaldada, sest paigaldus eeldab eriteadmisi ja -oskusi. Valesti paigaldatud kliimaseade võib põhjustada veelekke, tulekahju või elektrilöögi.

Kasutage kliimaseadme jaoks eraldiseisvat toiteallikat.

- Toiteallikas, mis ei ole spetsiaalselt kliimaseadme jaoks ette nähtud, võib põhjustada ülekuumenemise või tulekahju.

Ärge paigaldage seadet kohta, kus vöib esineda tuleohtliku gaasi leket. - Kul lekkiv gaas koguneb vällsseadme ümber, vöib see pöhjustada plahvatuse.

Maandage seade korralikult.

- Ärge ühendage maandusjuhet gaasitoru, veetoru, piksevarda ega telefoni maandusjuhtme külge. Vale maandamine vöib pöhjustada elektrilöögi.

ETTEVAATUST!

Olenevalt kllimaseadme palgalduskohast völb olla vajalik maanduslekke kaitselüliti paigaldamine (nt suure öhuniiskusega kohas).

- Kui maanduslekke kaitselüllit ei ole paigaldatud, vöib see pöhjustada elektrilöögi.

Veenduge, et vesi väljuks äravoolust korralikult.

- Kui äravoolukanal ei ole töökorras, vöib vesi sise-/välisseadmest välja tilkuda, tehes mööbli märjaks ja kahjustades seda.

Kui seade käitub tavatult

Löpetage kohe kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

Wi-Fi-liidesele

HOIATUS!

(Ebaõige käsitsemisega võivad kaasneda rasked tagajärjed, kaasa arvatud raske vigastus või surm.)

Lapsed alates 8. eluaastast ja piiratud füüsiliste, sensoorsete ja vaimsete võimetega või vastava kogemuse ja teadmuseta isikud võivad seda seadet kasutada tingimusel, et neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohte.

Lapsed el tohi seadmega mänglda. Lapsed el tohi ilma järelevalveta seadet puhastada ega hooldada.

Ärge kasutage Wi-Fi-liidest meditsiiniliste elektriseadmete läheduses ega inimeste läheduses, kes kannavad selliseid meditsiiniseadmeid nagu südamerütmur või siirdatav kardioverter-defi brillaator.

- See völb tulenevalt meditsiiniseadme vöi selle seadme talitlushärest pöhjustada önnetuse.

Ärge paigaldage Wi-Fi-liidest automaatsete juhtseadmete lähedusse (nt iseavanevad uksed või tulekahjuhäire).

- See võib tulenevalt talitlushäiretest põhjustada önnetuse.

Ärge puudutage Wi-Fi-liidest märgade kätega.

- See võib seadet kahjustada, põhjustada elektrilõõgi või tulekahju.

- See võib seadet kahjustada, põhjustada elektrilõõgi või tulekahju.

Kui Wi-Fi-liides kukub maha või selle hoidja või kaabel on kahjustatud, lahutage toitepistik või lülitage kaitselüliti VÄLJA.

- See võib põhjustada tulekahju või elektrilõõgi. Konsulteerige sellisel juhul edasimüüjaga.

ETTEVAATUST!

(Ebaõige käsitsemise tagajärjeks võib muu hulgas olla vigastus või kahjustus hoonele.)

Wi-Fi-liidese paigaldamiseks või puhastamiseks ärge astuge ebakindlale astmetoollie.

- Te võite kukkudes vigastada saada.

Ärge kasutage Wi-Fi-liidest muude raadioseadmete, mikrolaineahjude, traadita telefonide ega fakside läheduses.

• See võib põhjustada talitlushäireid

Körvaldamine

Fig. 1

Toote kõrvaldamise asjus konsulteerige edasimüüjaga.

Märkus.

Selle sümboli tähis kehtib ainult ELi riikides.

Selle sümboli tähis vastab direktiivi 2012/19/EL artiklile 14 Teave kasutajatele ja lisale IX ja/või direktiivi 2006/66/EÜ artiklile 20 Teave lõppkasutajatele ja lisale II.

See etlevõtte MITSUBISHI ELECTRIC toode on kujundatud ja valmistatud, kasutades kõrgkvaliteetseid materjale ja komponente, mis on ringlussevõetavad ja/või korduvkasutatavad.

See sümbol tähendab, et elektri- ja elektroonikaseadmed ning patareid ja akud tuleb nende eluea löppedes körvaldada kasutuselt majapidamisjäätmetest eraldi. Kui sümboli alla on trükitud keemiline sümbol (Fig. 1), tähendab see, et patarei või aku sisaldab teatud kontsentratsioonis raskemetalli. Sellele viidatakse alljärgnevalt:

Hg: elavhōbe (0,0005%), Cd: kaadmium (0,002%), Pb: plii (0,004%)

Euroopa Liidus on elektri- ja elektroonikaseadmete ning patareide ja akude jaoks kasutusel eraldi kogumissüsteemid.

Vabanege sellest seadmest, patareidest ja akudest õigesti oma kohalikus jäät-mekogumis-/taaskasutuskeskuses.

Aidake hoida puhtana keskkonda, milles me elame!

OSADENIMETUSED

Siseseade Välisseade

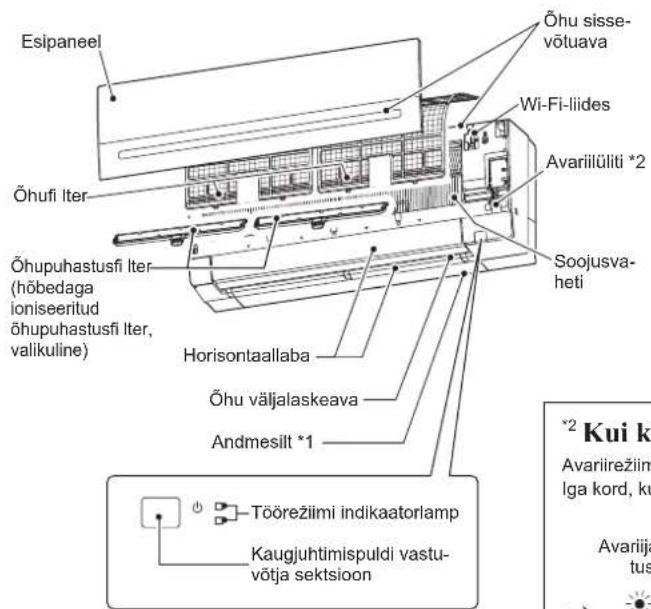

Esipaneel Õhu sisse- võtuava Wi-Fi-liides Õhufi Iter Avarillülii *2 Õhupuhastusfi Iter (hõbedaga ioniseeritud õhupuhastusfi Iter, valikuline) Soojusva- heti Horisontaallaba Õhu väljalaskeava Andmesilt *1 Töörežiimi indikaatorlamp Kaugjuhtimispuldi vastu- võtja sektsioon *2 Kui k Avariirežiima lga kord, ku Avariija tus

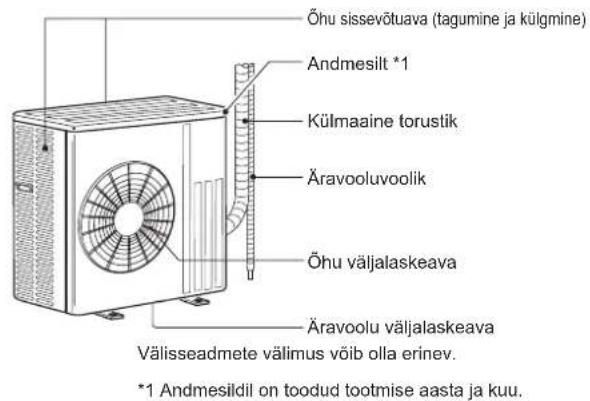

Öhu sissevõtuava (tagumine ja külgmine) Andmesilt *1 Külmaaine torustik Äravooluwoolik Öhu väljalaskeava Äravoolu väljalaskeava Välisseadmete välimus võib olla erinev. *1 Andmesildil on toodud tootmise aasta ja kuu.

^2 Kui kaugjuhtimispulti ei saa kasutada...

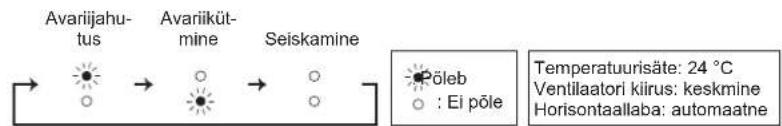

Avariirežiimi saab aktiveerida, vajutades siseseadme avariilülitit (E.O. SW). Iga kord, kui vajutatakse lülitit E.O. SW, muutub töörežiim allpool toodud järjekorras.
    F["Temperatuurisäte: 24 °C\nVentilaatori kiirus: keskmine\nHorisontaallaba: automaatne"]

KASUTAMISEKS ETTEVALMISTAMINE

Enne kasutamist. Sisestage toitepistik pistikupessa ja/või lülitage kaitselülitisisse.

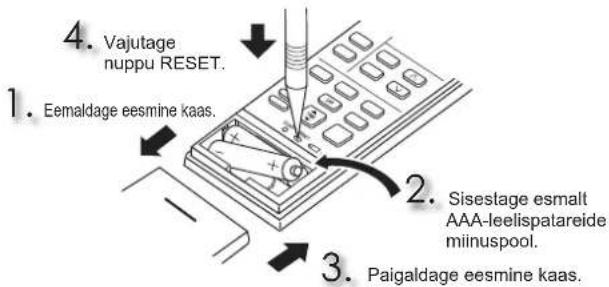

Kaugjuhtimispuldi patareide paigaldamine

4. Vajutage nuppu RESET. 1. Eemaldage eesmine kaas. 2. Sisestage esmalt AAA-leelispatareide miinuspool. 3. Paigaldage eesmine kaas.

Patarei vahetuse indikaator Toimingu kuva MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 OFF ON 28:88+28:88 TEMP OFF/ON Režiimi valimise nupp Ökonomse jahutuse nupp ECONO COOL Nupp POWERFUL Nupp i-save Öörežiimi nupp NIGHT MODE Kellanupp CLOCK Lähtestusnupp RESET Signaaliedastuse sektsioon Signaali ulatus: ligikaudu 6 m Siseseadmest kostab piiksumist, kui see võtab vastu signaali. Nupp OFF/ON (välja-/sisselüitus) Ventilaatori kiiruse juhtnupp FAN Nupp LONG (Pikk) Nupp WIDE VANE Labade juhtnupp VANE Seadistusnupud TIME (Kellaaeg) ja TIMER (Taimer) Aja suurendamine Aja vähendamine Seadistusnupud WEEKLY TIMER (Nädalataimer) Kaas Lükake kaas alla, et kaugjuhtimispult avada. Lükake seda veel allapoole, et avada nädalataimeri nupud.

Seadistusnupp TIME, TIMER (Kellaaeg, taimer) — Aja suurendamine Aja vähendamine

ON (sisselülitamise taimer): seade lülitub valitud ajal sisse.

OFF (väljalülitamise taimer): seade lülitub valitud ajal välja.

Taimeri kellaaja seadistamiseks vajutage nuppe △ (suurendamine) ja ▼ (vähendamine).

Seadistusnupud WEEKLY TIMER (Nädalataimer)—

Nädalataimeri sätterežiimi minemiseks vajutage nuppu EDT/SEG .SET

Sätte päeva ja numbri valimiseks vajutage vastavalt nuppe DAY ja 1\~4

Vajutage nuppe ON/OFF, ↑↓E, et Valda vastavalt sisse-/ väljalülitamine, kellaaeg ja temperatuur.

Nädalataimeri sätte kinnitamiseks ja seadmesse saatmiseks vajutage nuppu SET.

Nädalataimeri sisselülitamiseks vajutage nuppu TIMER ONOFF. (WEEKLY süttib.)

Nädalataimeri väljalülitamiseks vajutage uuesti nuppu (WEEKLY kustub.)

OFF/ON

Nupp OFF/ON (välja-/sisselülitus)

MODE

Režiimi valimise nupp

+

Temperatuurinupud

-

Iga nupuvajutus tõstab või langetab temperatuuri 1 °C võrra.

FAN

Ventilaatori kiiruse juhtnupp FAN

WIDE VANE

Vasakule-paremale õhuvoolu juhtnupp

VANE

Üles-alla öhuvoolu juhtnupp

LONG

Nupp LONG (Pikk)

Ventilaatori kiirus suureneb ja horisontaallaba liigub LONG-režiimi asendisse.

POWERFUL

Nupp POWERFUL

Ventilaatori kiirus : POWERFUL-režiimile eriomane kiirus

Horisontaallaba : Määrake AUTO-seadistuse ajal asend või alla suunatud õhuvoolu asend

i save

Nupp i-save

Lihtne funktsioon, mis võimaldab meelde tuletada eelsätted, vajutades nuppu. Vajutage nuppu uuesti ja seade naaseb hetkega eelmisesse sättesse.

ECONO COOL

Ökonoomse jahutuse nupp ECONO COOL

Mikroprotsessor muudab automaatselt valitud temperatuuri ja õhuvoolu suunda.

NIGHT MODE

Öörežiimi nupp NIGHT MODE

REŽIIM NIGHT muudab töörežiimi indikaatorlambi eredust, lülitab välja piiksumise ja piirab välisseadme mürataset.

PUHASTAMINE

Juhised:

• Enne puhastamist lülitage välja toiteallikas või kaitselüliti.
• Olge ettevaatlik, et mitte kätega metallosi puudutada.
• Ärge kasutage bensiini, vedeldit, poleerimispulbrit ega insektitsiidi.
• Kasutage ainult lahjendatud pehmeid pesuaineid.

• Ärge kasutage küürimisharja, köva nuustikut ega muud sarnast.

• Ärge leotage ega loputage horisontaallaba.

• Ärge kasutage vett, mille temperatuur ületab 50 °C.
• Ärge kasulage osade kuivatamiseks otsest päikesevalgust, kültekeha ega tuld.
• Ärge kasutage ventilaatori käsitsemisel liigset jõudu, vastasel korral võib see puruneda.

• Puhastage iga 2 nädala tagant
• Eemaldage mustus tolmuimejaga või loputage veega
• Pärast veega pesemist kuivatage seda põhjalikult varjulises kohas.

Tähtis

• Parima töökorra tagamiseks ja energiakulu vähendamiseks puhastage fi itreid regulaarselt.
• Määrdunud fi ltrid pöhjustavad kliimaseadmes kondensatsiooni, mis aitab kaasa seente (nt hallituse) kasvule. Seetõttu on soovitatav öhufi ltreid puhastada iga 2 nädala tagant.

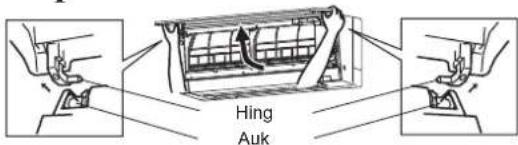

Esipaneel

Hing Auk

1. Töstke esipaneeli, kuni kuulete klöpsatust.
2. Eemaldamiseks hoidke hingedest ja tömmake, nagu on näidatud ülalpool oleval pildil.
3. Pühkige pehme kuiva lapiga või loputage veega.
4. Ärge leotage vees kauem kui kaks tundi.
5. Enne paigaldamist kuivatage seda põhjalikult varjulises kohas.
6. Paigaldage esipaneel eemaldamise protseduurile vastupidises järjekorras. Sulgege esipaneel kindlalt ja vajutage nooltega viidatud kohtadele.

Õhupuhastusfi Iter

(hõbedaga ioniseeritud õhupuhastusfi lter, valikuline)

Iga 3 kuu tagant

• Eemaldage tolmuimejaga mustus.
Kui mustust ei önnestu tolmuimejaga eemaldada
• Leotage fi ltrit koos raamiga leiges vees ja loputage seejärel.
- Pärast pesemist kuivatage seda põhjalikult varjulises kohas.

Iga aasta

- Vahetage parima töökorra tagamiseks uue öhupuhastusfi ltri vastu.

- Osa number MAC-2360FT-E

Vajutada, et mööda fi ltrijuhikut üksusesse installeerida.

Filtrijuhik Nikut stal-

Üksusest eemaldamiseks tömmake.

See teave põhineb MÄÄRUSEL (EL) nr 528/2012

MUDELI NIMI	Käsitletav artikkel (osa nimi)	Toimeained (CASi nr)	Omadus	Kasutusjuhend (ohutu käsitsemise teave)
MSZ-AP60/71VG	FILTER	Höbe-naatriumvesinik-tsirkoo-niumfosfaat (265647-11-8) 2-oktüül-2H-isotiasool-3-oon (OIT) (26530-20-1)	Antibakteriaalne aine Hallitusvastane aine	• Kasutage seda toodet vastavalt kasutusjuhendi suunistele ja ainult kavandatud eesmärgil. • Ärge pange suhu. Hoidke lastest eemal.
MAC-2360FT-E	FILTER	Höbe-tsink-tseoliit (130328-20-0)	Antibakteriaalne aine	• Kasutage seda toodet vastavalt kasutusjuhendi suunistele ja ainult kavandatud eesmärgil. • Ärge pange suhu. Hoidke lastest eemal.

Wi-Fi-LIIDESE SEADISTAMINE (ainult VGK-tüüpi)

See Wi-Fi-liides loob ühenduse siseseadmega, et edastada olekuteavet ja juhtida MELCloudist tulevaid käske.

Esipaneel Wi-Fi-Iliides

Märkus.

• Seadistage ühendus Wi-Fi-liidese ja marsruuteri vahel. Lugege seadmega kaasnenud juhendeid SETUP MANUAL (HÄÄLESTUSJUHEND) ja SETUP QUICK REFERENCE GUIDE (HÄÄLESTUSE KIIRVIITEJUHEND).
• SETUP MANUAL (HÄÄLESTUSJUHEND) asub allpool toodud veebisaidil. http://www.melcloud.com/Support
• MELCloudi kasutusjuhendi leiate allpool toodud veebisaidilt. http://www.melcloud.com/Support

TEHNILISED ANDMED

Mudel	Siseseade MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Välisseade		MUZ-AP60VG		MUZ-AP71VG
Funktsioon			Jahutamine	Kütlmine	Jahutamine	Kütlmine
Toiteallikas			~/N, 230 V, 50 Hz
Võimsus		kW	6,1	6,8	7,1	8,1
Sisend		kW	1,59	1,67	2,01	2,12
Kaal	Siseseade	kg	16		17
	Välisseade	kg	40		55
Külmaaine täitemaht (R32)		kg	1,05		1,50
IP-kood	Siseseade		IP 20
	Välisseade		IP 24
Lubatud ülemäärane tööröhk	LP ps	MPa	2,77
	HP ps	MPa	4,17
Müratase (SPL)	Siseseade (eriti körge/körge/keskmine/madal/vaikne)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Välisseade	dB(A)	56	57	56	55

Tagatud tööulatus

		Siseseade	Välisseade
Jahutamine	Ülempiir	32 °C DB23 °C WB	46 °C DB—
	Alampiir	21 °C DB15 °C WB	-10 °C DB—
Kütmine	Ülempiir	27 °C DB—	24 °C DB18 °C WB
	Alampiir	20 °C DB—	-15 °C DB-16 °C WB

Märkus.

Määramistingimus
Jahutamine – Siseseade:		27 °C DB, 19 °C WB
	Välisseade:	35 °C DB
Kütmine –	Siseseade:	20 °C DB
	Välisseade:	7 °C DB, 6 °C WB

DB: kuiv termomeeter WB: märg termomeeter

Wi-Fi-liides

Mudel MAC-567IFB2-E
Sisendpinge DC 12,7 V (siseseadmest)
Energiatarve MAX 2 W
Suurus K × L × S (mm) 79 × 44 × 18,$
Kaal (g) 60 (koos kaabliga)
Saatja võimsustase (MAX) 17,5 dBm @IEEE 802.11b
RF-kanal 1~13 kanalit (2412~2472 MHz)
Raadioprotokoll IEEE 802.11b/g/n (20)
Krüpteering AES
Autentimine WPA2-PSK
Tarkvara versioon	XX.00

Vastavusdeklaratsiooni leiate allpool toodud veebisaidilt. http://www.melcloud.com/Support

KUI TEILE TUNDUB, ET SEADMES ON RIKE

Järgmistel juhtudel löpetage kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

• Siseseadmest lekib või tilgub vett.
• Töö märgutuli vilgub.
• Kaitselüliti lülitab seadme sageli välja.
• Kaugjuhtimispuldi signaali ei võeta vastu ruumis, kus on kasutusel elektroonilise lülitusega luminofoorlamp (inverter-tüüpi luminofoorlamp jne).
• Kliimaseadme kasutamine häirib raadio- või telerisignaali. Möjutatud seadme jaoks võib olla vaja kasutada võimendit.
• Seadmest kostab ebatavalist heli.
  • Tuvastatakse külmaaine leke.

DROŠĪBAS NORĀDĪJUMI

kinnitab käesolevaga oma ainuvastutusel, et allpool toodud kliimaseadmed ja soojuspumbad on möeldud kasutamiseks elu-, äri- ja kergtööstuskeskkondades:

Märkus. Seerianumber asub toote andmesildil

kinnitab käesolevaga oma ainuvastutusel, et allpool toodud kliimaseadmed ja soojuspumbad on möeldud kasutamiseks elu-, äri- ja kergtööstuskeskkondades:

Märkus. Seerianumber asub toote andmesildil
