KÄYTTÖOHJE CM4411ACUU Atag

Käyttöohje FI 3 - FI 32

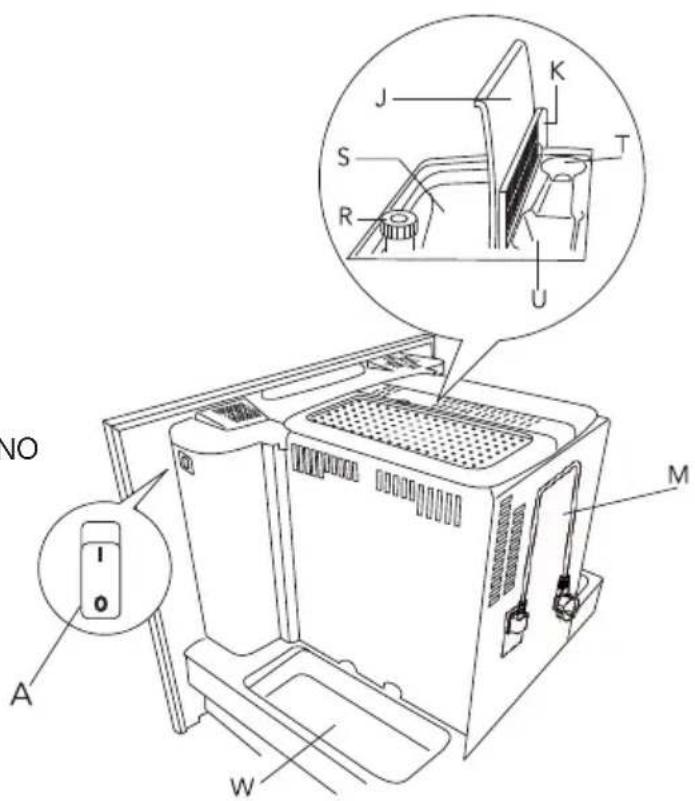

J. Kahvipapupidikkeen kansi K. Jauhetun kahvin kourun kansi L. Keittoyksikkö M. Virtajohto N. Maitosäiliö: N1. Kansi (irrotettava) N2. Liukukytkin CAFFELATTE/CAPPUCCINO (irrotettava) N3. PUHDISTUS-painike N4. Maidon annosteluputki (irrotettava) N5. Imuputki (irrotettava) O. Kuumavesisuutin (irrotettava) P. Mittalusikka valmiiksi jauhetulle kahville Q. Käytetyn kahvin säiliö (voidaan irrottaa) R. Jauhatusasteen asetuspainike S. Kahvipapusäiliö T. Mittalusikan paikka U. Valmiiksi jauhetun kahvin täyttökouru

V. Saranoitu laatikko

W. Varustelokero (vasemmalla ja oikealla)

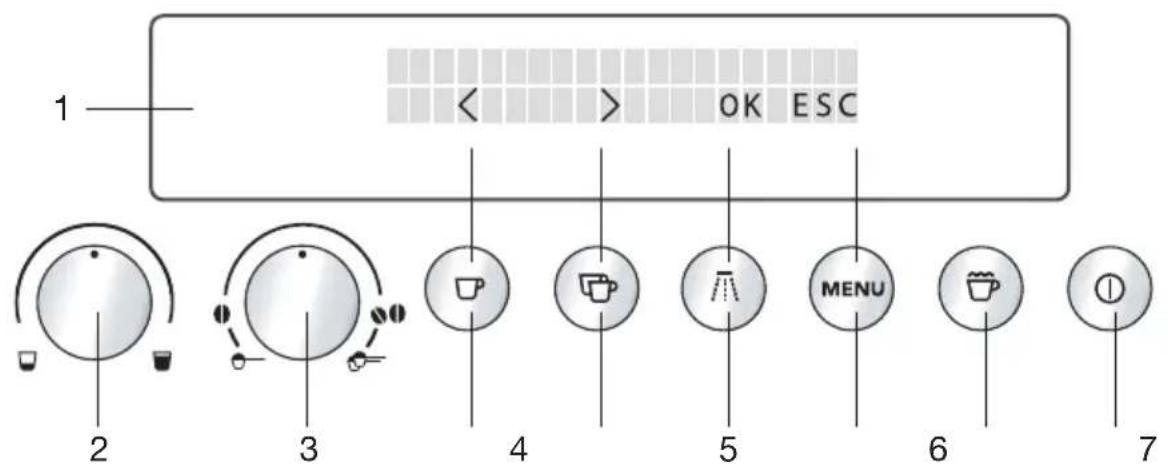

3. Kahvin vahvuus/valmiiksi jauhettu kahvi

6. Kuuma vesi/valikon vahvistus (OK)

7. MENU/paluu ilman muutoksia (ESC)

1FI 7 TURVAOHJEET Huomioon otettavia seikkoja

• VAROITUS: Laite ja sen osat voivat kuumentua käytön aikana. Varo koskemasta lämmitysvastuksiin. Alle 8-vuotiaat lapset tulee pitää poissa laitteen läheisyydestä, mikäli he eivät ole jatkuvan valvonnan alaisia.

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita, tai puutteellinen kokemus tai tietämys, mikäli heidän laitteen turvallista käyttöä valvotaan ja ohjeistetaan ja jos he ymmärtävät käyttöön liittyvät vaarat.

• Tämä laite on tarkoitettu vain kotikäyttöön (valmistusmäärä noin 3000 kuppia vuodessa). Muunlainen käyttö katsotaan vääräksi käytöksi, jolle emme anna takuuta.

• Laitteella voi valistaa espressoa ja muita kuumia kahvijuomia. Toimi varoen, jotta suuttimien kuuma vesi tai käyttövirheet eivät aiheuttaisi palovammoja.

• Älä nojaa laitteeseen tai jätä sitä roikkumaan tyhjän päälle kaapista ulos vedettynä. Älä sijoita mitään painavia tai epävakaita esineitä laitteen päälle.

• Valmistaja ei vastaa väärästä, epäasiallisesta tai käyttöohjeiden vastaisesta käytöstä aiheutuneista vahingoista.

• Älä koske kuumiin pintoihin laitetta käyttäessäsi. Käytä nuppeja tai kahvoja.

• Älä koskaan anna lasten leikkiä tämän laitteen kanssa.

• Jos laitteeseen tule vika, varmista ettei se ole kytkettynä sähköverkkoon. Käännä etupaneelin takana oleva virtakytkin (oikealta puolelta) asentoon

0. Ota yhteys huoltoon korjausten järjestämiseksi.

• Pyydä huoltoa käyttämään vain alkuperäisiä osia. Yllä annettujen ohjeiden laiminlyönti voi heikentää laitteen turvallisuutta.

• Älä aseta mitään nestettä sisältäviä, syttyviä tai korroosiota aiheuttavia materiaaleja koneen päälle.

• Säilytä varusteita (ja kahvipapuja) niille varatuissa paikoissa.

• Älä kosketa laitetta märillä käsillä.FI 8 KÄYTTÖ Valmistelu Laite suorittaa ITSEDIAGNOOSI-toiminnon, kun käynnistät laitteen ensimmäistä kertaa ja aina, kun kytket sen verkkovirtaan. Laite sammuu sen jälkeen automaattisesti. Kytke laite päälle painamalla ohjauspaneelin virtapainiketta.

1. Kun käytät laitetta ensimmäistä kertaa, valitse kieli. Jos laitteessaei

ole omaakielivalintaasi, valitsejokusaatavillaolevistakielistä. Tässäohjeessaoletuskieli on englanti. Paina laitteen oikealla sivulla olevasta pääkytkimestä (kohta A sivulla 5). Etuosan ja näytön valot syttyvät. Odota, että näytölle tulee teksti PRESS MENU FOR ENGLISH (VALITSE ENGLANTI PAINAMALLA MENU-PAINIKETTA). Paina valikkopainiketta vähintään 3 sekuntia, kunnes näytölle tulee ENGLISH (ENGLANTI). Laite näyttää nyt asetusviestit englanniksi.

2. Muutaman sekunnin kuluttua näytölle tulee teksti FILL TANK!

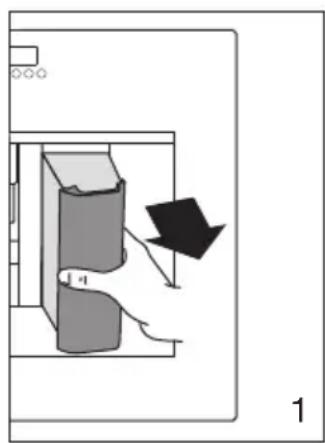

(TÄYTÄ SÄILIÖ!) Se tapahtuu irrottamalla säiliö (kuva 1), huuhtelemalla se ja täyttämällä se raikkaalla vedellä. Älä täytä MAX- merkin yli. Aseta säiliö takaisin paikalleen ja työnnä se perille asti. Täytä säiliöön vain kylmää vettä. Älä käytä muita nesteitä kuten kivennäisvesiä tai maitoa. Jotta kahvi olisi aina hyvää ja aromukasta, muista:

• vaihtaa vesisäiliön vesi päivittäin.

• puhdistaa vesisäiliö normaalissa vesipesussa (ei astianpesukoneessa) vähintään kerran viikossa Huuhtele raikkaalla vedellä. 1FI 9

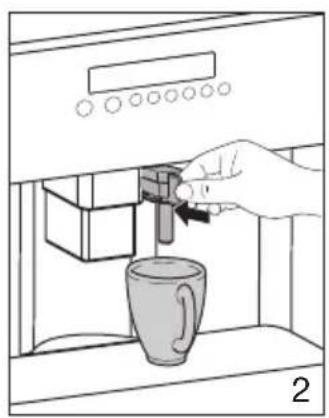

3. Näytölle tulee teksti INSERT WATER SPOUT! (ASETA VESIHANA!)

Aseta hana paikalleen ja kuppi sen alle (kuva 2).

4. Näytölle tulee teksti PRESS MENU (PAINA MENU). Paina MENU-

painiketta. Muutaman sekunnin kuluttua kuumavesihanasta alkaa tulla kuumaa vettä. Kun kupissa on noin 3 dl vettä, juoman valmistumista laitteessa osoittava valopalkki täyttyy.

5. Näytölle tulee teksti TURNING OFF...PLEASE WAIT... (LAITE

LÄMPENEE... ODOTA...) Laite sammuu.

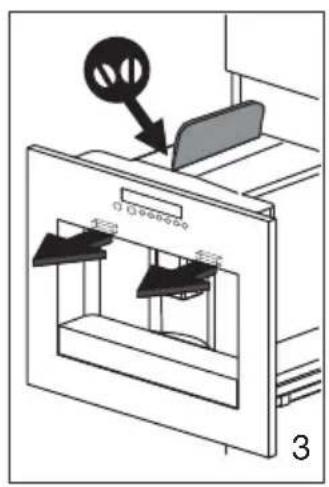

6. Laitteen voi vetää ulos kädensijojen avulla. Avaa kansi ja täytä säiliö

kahvipavuilla (kuva 3). Sulje sitten kansi ja työnnä laitetta sisäänpäin. Toiminahäiriöiden estämiseksi säiliöön ei saa koskaan laittaa jauhettua kahvia, pakastettuja tai karamellisoituja kahvipapuja tai mitään muuta, joka saattaa rikkoa laitteen.

7. Paina ohjauspaneelin virtapainiketta. Näytölle tulee teksti HEATING

UP...PLEASE WAIT... (LAITE LÄMPENEE... ODOTA...) Laite lämpenee. Kun laite on lämmennyt, näytölle tulee teksti: RINSING (HUUHTELU). Laite suorittaa automaattisen huuhtelujakson (vähän kuumaa vettä tulee ulos annostelijasta valumisalustalle).

8. Jos haluat valmistaa pienen kahvin (alle 60 cc), voit pitää sen

kuumempana täyttämällä kupin tällä kuumalla huuhteluvedellä. Voit myös käyttää valikon asetusta RINSING (HUUHTELU) (lue kohta "Laitteen palautus tehdasasetuksiin" sivulta 28).

9. Laite näyttää perusasetukset (kupin koon ja kahvin vahvuuden).

3FI 10 KÄYTTÖ Kun käytät laitetta ensimmäistä kertaa, paras tulos saavutetaan vasta 4-5 kupillisen jälkeen. Käyttö Kahvin valmistus (kokonaisista pavuista) Laite on asetettu valmistamaan kahvia, joka vastaa yleisimpiä makutottumuksia. Voit valita myös erittäin miedon, miedon, vahvan tai erittäin vahvan kahvin. Kahvin vahvuutta voi säätää sille tarkoitetusta nupista.

1. Aseta annostelijan alle yksi tai kaksi kuppia (kuvat 4 ja 5).

Siirtämällä annostelijaa ylös tai alas (kuva 6) voit säätää sen korkeutta kupin mukaan.

2. "Kermaisempaa" kahvia saat laskemalla suuttimia mahdollisimman

lähelle kuppia (kuva 6).

3. Valitse iso tai pieni kuppi valintanupista. Näytölle tulee valittu koko.

Valitse sitten painikkeella, haluatko 1 vai 2 kupillista kahvia. Jos haluat kahvin määrän muuttuvan automaattisesti, noudata kohdassa "Kahvin määrän muuttaminen" sivulla 13 annettuja ohjeita.

5FI 11 KÄYTTÖ Laite jauhaa pavut ja alkaa annostella kahvia kuppiin. Kun haluttu määrä on saavutettu, laite lakkaa annostelun automaattisesti ja työntää purut omaan säiliöönsä.

4. Laite on taas muutaman sekunnin kuluttua käyttövalmis. Näytöllä

näkyy edellinen valittu kahviasetus.

5. Sammuta laite virtapainikkeesta

Laite suorittaa ennen sammuttamista automaattisen huuhtelujakson (annostelijasta tulee hieman kuumaa vettä valumisalustalle). Varo polttamasta itseäsi. Laiteen valot eivät sammu välittömästi, ja jäähdytyspuhallin käy edelleen estääkseen höyryä kondensoitumasta koteloon. Laite sammuu kokonaan noin 10 minuutin kuluttua. Huomautukset

• Jos kahvia tulee vain tiputellen tai ei ollenkaan, käännä jauhatusasteen nuppia (kuva 7) yhden askeleen verran myötäpäivään (lue kohta "Jauhatusasteen asetus" sivulta 14). Käännä naksautus kerrallaan, kunnes kahvintulo on sopivaa.

• Jos kahvin annostelu tapahtuu liian nopeasti eikä kerma ole mielestäsi sopiva, käännä nuppia kerran vastapäivään. Älä käännä jauhatusasteen säädintä liikaa, sillä kahvi voi tulla ulos tippoina 2 kuppia annosteltaessa.

• Vinkkejä kuumemman kahvin keittämiseksi

• Voit esilämmittää keittoyksikön 3 minuutin kuluttua edellisestä kahvinkeittokerrasta valikon asetuksella RINSING (HUUHTELU) (lue lisää sivulta 28). Valuta vettä valumisritilälle tai täytä tällä vedellä (ja sen jälkeen tyhjennä) kuppi, johon aiot kahvin valmistaa.

• Älä käytä liian paksuja kuppeja, sillä ne imevät erittäin paljon lämpöä.

• Voit lopettaa kahvin annostelun painamalla uudelleen 1 tai 2 kupin painiketta tai kääntämällä kupin valintanappulaa vastapäivään kohti espresso-kuppia.

• Kun kahvin annostelu on loppunut (juoman valmistumista laitteessa osoittava valopalkki osoittaa 100 %), voit lisätä kahvin määrää 7FI 12 KÄYTTÖ painamalla 1 kupin painiketta ja pitämällä sitä painettuna, kunnes kupissa on haluamasi määrä kahvia.

• Kun näytölle tulee viesti FILL TANK! (TÄYTÄ SÄILIÖ!), säiliö on täytettävä, jotta laitteella voi valmistaa kahvia. Viestin tullessa näytölle on normaalia, että säiliöässä on vielä hieman vettä jäljellä.

• Laite laskee valmistetut kahviannokset. Laitteen näyttöön tulee 14 pienen kupin tai 7 ison kupin jälkeen viesti EMPTY WASTE COFFEE CONTAINER (TYHJENNÄ KAHVINPURUSÄILIÖ). Se tarkoittaa, että säiliö on täynnä, joten se on tyhjennettävä ja puhdistettava. Vesti jää näytölle, kunnes säiliö tyhjennetään. Kahvin valmistus on mahdollista vasta säiliön tyhjentämisen jälkeen. Puhdista säiliö avaamalla huoltoluukku ja vetämällä kahvikourusta (kuva 8). Poista valumisritilä (kuva 9), tyhjennä ja puhdista. Tärkeää! Vedä valumisastia aina kokonaan ulos, jotta se ei pääse putoamaan säiliötä poistettaessa (kuva 10). Tyhjennä säiliö ja puhdista se perusteellisesti. Varmista, että säiliö tulee puhtaaksi pohjia myöten. Kahvinpurusäiliö on tyhjennettävä aina, kun valumisritilä vedetään ulos, vaikka säiliö ei olisikaan täynnä. Jos näin ei toimita, säiliö voi täyttyä liikaa kahvin valmistuksen yhteydessä, ja laite saattaa tukkeutua.

9FI 13 KÄYTTÖ Älä irrota vesisäiliötä, kun laite annostelee kahvia. Silloin kahvin valmistus ei ehkä onnistu. Jos laitteeseen tulee toimintahäiriö, lue ensin käyttöohjeen sivut 30 - 33 ennen laitteen toimittamista huoltoon. Jos ohjeista ei ole apua, ota yhteyttä asiakaspalveluun. Kahvin määrän muuttaminen Laite on säädetty tehtaalla seuraavillle kahvimäärille:

• muki Kahvin määrää voi säätää toimimalla seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy COFFEE PROGRAM (KAHVIN OHJELMOINTI). Vahvista valinta painamalla OK.

2. Valitse haluamasi kupin koko ja muuta asetuksia nuolilla < tai >.

Kun haluamasi koko tulee näytölle, vahvista valinta painamalla OK.

3. Näytöllä näkyy palkki, joka kasvaa tai pienenee sen mukaan, kuinka

täyteen kuppi tulee. Voit muuttaa määrää nuolilla < tai > 10 eri asetuksessa. Täysi palkki merkitsee, että valittuna on maksimimäärä 220 ml.

4. Valitse haluamasi kupin täyttömäärä ja vahvista se painamalla

OK-painiketta asetuksen ohjelmoimiseksi. Jos et paina OK, laite palaa kahvinvalmistustilaan automaattisesti 2 minuutin kuluttua tallentamatta muutoksia. Näyttö siirtyy ohjelmoinnin jälkeen automaattisesti takaisin valikkoon täyttömäärän asettamista varten. Jos haluat siirtyä kahvinvalmistustilaan välittömästi, paina MENU-painiketta kaksi kertaa tai odota 2 minuuttia, jolloin laite palaa kahvinkeittotilaan automaattisesti.FI 14 KÄYTTÖ Jauhatusasteen asetus Jos kahvin annostelu käy liian nopeasti tai liian hitaasti (tippoina), voit muuttaa jauhatusastetta (kuva 11). Muuta jauhatusastetta vain jauhatuksen aikana. Muuten laite saattaa rikkoutua.

1. Kääntämällä vastapäivään saadaan hienompi jauhatus, hitaampi

suodatus ja kermaisempi ulkonäkö.

2. Kääntämällä myötäpäivään saadaan karkeampi jauhatus ja

nopeampi suodatus (ei tippa kerrallaan). Säätö on kunnolla voimassa viimeistään 2 kupin jälkeen. Espresson valmistaminen jauhetusta kahvista

1. Käännä nuppia "Kahvin vahvuus/valmiiksi jauhettu kahvi"

kokonaan vasemmalle (1 kuppi) tai kokonaan oikealle (2 kuppia). Tällöin kahvimylly kytkeytyy pois päältä. Näytöllä näkyy

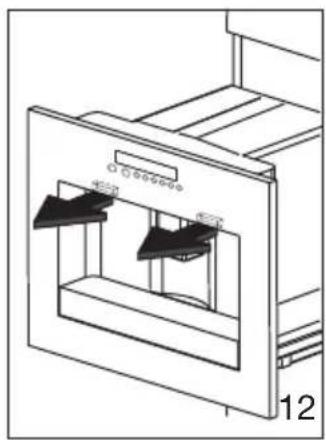

2. Vedä laite ulos kädensijoista (kuva 12).

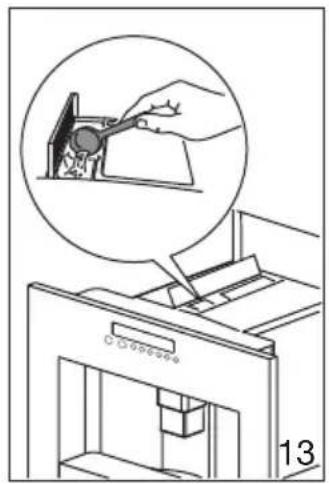

3. Nosta keskimmäistä kanssa ja mittaa yksi tai kaksi tasapäistä mitallista

jauhettua kahvia kouruun (katso kuva 13). Sulje kansi, työnnä laite takaisin ja sivulla 10 olevien kahvinvalmistusohjeiden mukaan. Huomautukset

• Älä lisää jauhettua kahvia laitteen ollessa pois päältä, jotta kahvijauho ei leviä laitteeseen.

• Älä annostele laitteeseen yli 2 mittalusikallista kahvia. Muuten kahvin valmistus saattaa joko lakata kokonaan, kahvijauhe saattaa levitä kaikkialle laitteeseen tai kahvin annostelu tapahtuu tipoittain. Tällöin näytölle tulee viesti GROUND TOO FINE ADJUST MILL + PRESS HOT WATER KEY (JAUHATUS LIIAN HIENOA SÄÄDÄ MYLLY + PAINA KUUMAVESIPAINIKETTA).

• Kun annostelet kahvia, käytä vain laitteen mukana toimitettua mittalusikkaa.

• Käytä vain espresso-keittimille tarkoitettua kahvijauhetta. Älä käytä kahvipapuja, pakastekuivattua kahvia tai muita aineita, jotka voivat vahingoittaa laitetta.

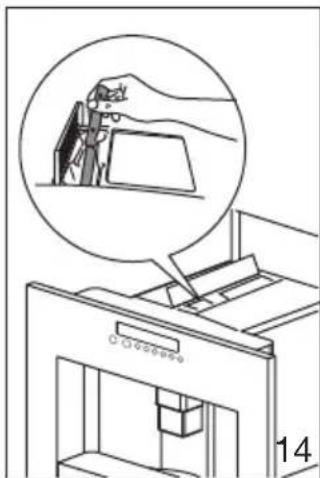

• Jos täyttökouru on tukossa (laitteessa olevan kosteuden vuoksi tai jos laitteeseen on annostelu yli 2 mittalusikallista kahvia), työnnä purut alas veitsellä tai lusikan varrella (kuva 14). Irrota keittoyksikkö ja puhdista se samoin kuin kahvinkeitin kohtien "Kahvinkeittimen puhdistus" (sivu 21) ja "Keittoyksikön puhdistus" (sivu 21) mukaan.

• Palaa kahvipapujen käyttötilaan kääntämällä nuppia "Kahvin vahvuus/valmiiksi jauhettu kahvi" mihin tahansa vahvuusasentoon (kahvimylly pääsee käynnistymään uudestaan). Kuuman veden keittäminen Kuumaa vettä voidaan käyttää kuppien lämmittämiseen ja kuumien juomien kuten teen ja kuppikeittojen valmistamiseen. Varoitus! Kuuma vesi on polttavan kuumaa! Käytä kuumavesisuutinta vain, jos alla on astia.

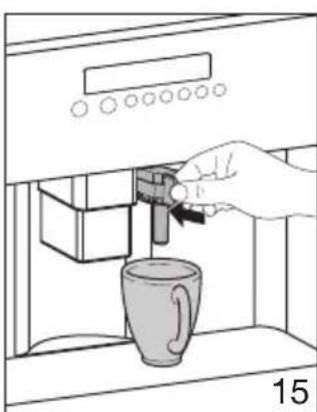

1. Aseta kuumavesisuutin paikalleen (kuva 15).

2. Aseta astia kuumavesisuuttimen alle (kuva 15).

3. Paina kuumavesipainiketta. Kuuman veden annostelu alkaa, ja

näytöllä näkyy teksti HOT WATER (KUUMA VESI). Kun ohjelmoitu määrä vettä on annosteltu, annostelu lakkaa automaattisesti. Näytölle tulee muutaman sekunnin ajaksi teksti PLEASE WAIT... (ODOTA...). Tämän jälkeen laite on valmis tekemään uutta kahvia. Näytöllä näkyy edellinen valinta. Cappuccinon tai kuuman maidon valmistus Huuhtele maitosäiliö vesijohtovedellä ennen ensimmäistä käyttöä.

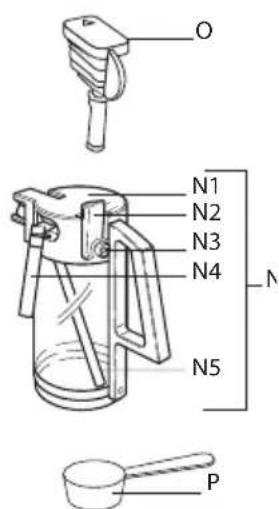

1. Maitosäiliön kannen saa irti kiertämällä sitä kevyesti myötäpäivään.

2. Täytä säiliöön sopiva määrä maitoa. Käytä mieluiten

jääkaappikylmää rasvatonta tai kevytmaitoa (noin 5 °C). Älä täytä säiliön kädensijassa olevan MAX-rajan yli (noin 1 litra).

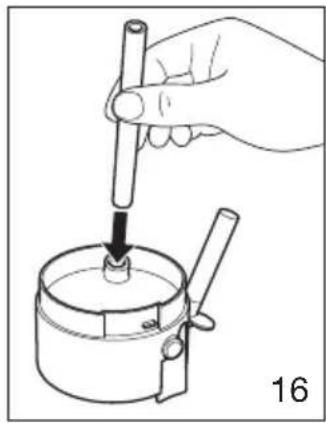

3. Varmista, että imuputki on oikein asennettu (kuva 16). Aseta kansi

takaisin maitosäiliön päälle ja kierrä kevyesti vastapäivään.

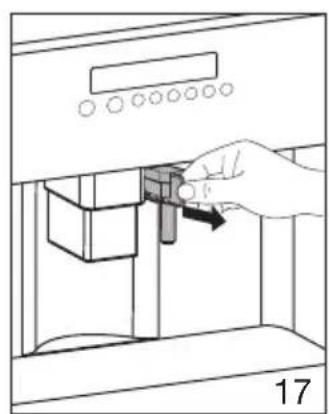

4. Vedä kuumavesihana ulos (kuva 17).

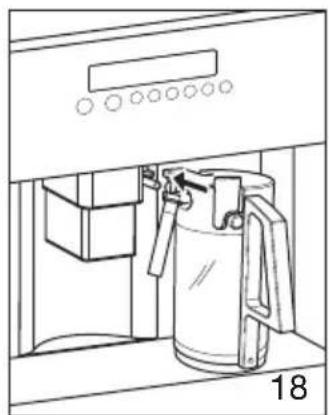

5. Tuo maitosäiliö suuttimen viereen (kuva 18).

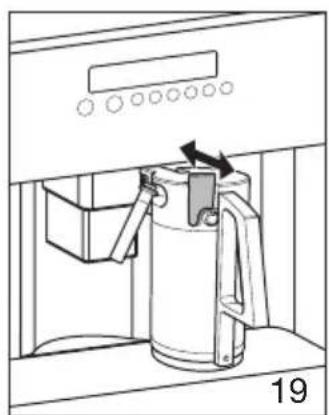

6. Aseta kannen liukukytkimellä maitovaahdon määrä haluamallesi

• CAPPUCCINO: erittäin vaahtoinen maito

• CAFFELATTE: vähemmän vaahtoinen maito.

7. Kun maitosäiliö on paikallaan, laite opastaa näytöllä seuraavaan

1. Noudata kohdan "Cappuccinon tai kuuman maidon

ohjeita sivulla 16 ja 17)!

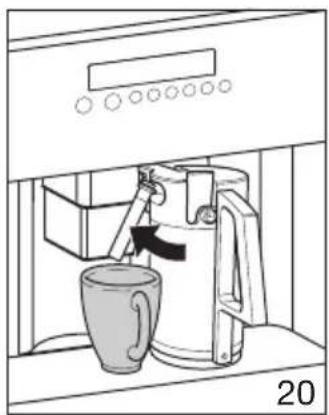

2. Käännä maidon annosteluputki ulos ja aseta riittävän suuri kuppi

kahvinannostelijan ja maidonannosteluputken alle (kuva 20).

3. Valitse haluamasi cappuccinon vahvuus "Kahvin vahvuus" -nupista

(katso kahvinvalmistusohjeet sivulta 10). Ylärivillä ilmoitetulla kupilla (esim. ESPRESSO CUP) ei ole tässä merkitystä, sillä kahvin määrä on valittu CAPPUCCINO PROGRAM -valikossa.

4. Paina cappuccino-painiketta kerran. Kuppiin annostellaan ensin

kuuma maitovaahto, sitten kahvi. Ylärivillä näkyy CAPPUCCINO ja alarivillä edistyminen prosentteina. Maidon ja kahvin määrä on asetettu ennakolta normaaliksi. Asetuksia voi muuttaa ja tallentaa ne omaan makuun sopiviksi sivulla 20 annettujen ohjeiden "Cappuccino-ohjelman asetus" mukaan. Maidon vaahdotus/lämmitys

1. Noudata kohdan "Cappuccinon tai kuuman maidon valmistus"

ohjeita sivulla 16 ja 17!

2. Käännä maidon annosteluputki ulos ja aseta riittävän suuri kuppi

kahvinannostelijan ja maidonannosteluputken alle (kuva 20).

3. Paina cappuccino-painiketta kaksi kertaa (2 sekunnin sisällä).

Kuppiin annostellaan ensin kuuma maitovaahto. Ylärivillä näkyy MILK FROTHING (MAIDON VAAHDOTUS) ja alarivillä edistyminen prosentteina. Maidon määrä on asetettu ennakolta normaaliksi. Asetuksia voi muuttaa ja tallentaa ne omaan makuun sopiviksi sivulla 20 annettujen ohjeiden "Cappuccino-ohjelman asetus" mukaan. Näytölle jää viimeisin kahviasetus. CLEAN 20FI 19 Suuttimien puhdistus Puhdista maitosäiliön suuttimet aina maidon lämmittämisen tai cappuccinon valmistamisen jälkeen. Muuten maitojäämät saattavat kovettua.

1. Aseta astia maidon annosteluputken alle ja paina maitosäiliön

PUHDISTUS-painiketta vähintään 5 sekuntia (kuva 21). Näytöllä lukee CLEANING! (PUHDISTUS KÄYNNISSÄ!) Varoitus! Putkesta purkautuva höyry ja kuuma vesi saattavat aiheuttaa palovamman.

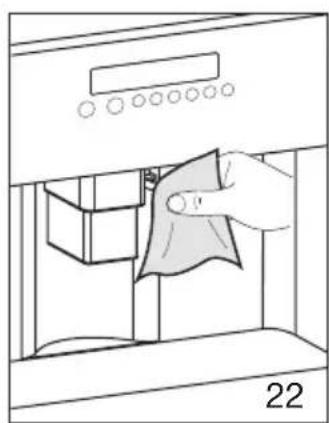

2. Irrota maitosäiliö ja puhdista suuttimet kostealla liinalla (kuva 22).

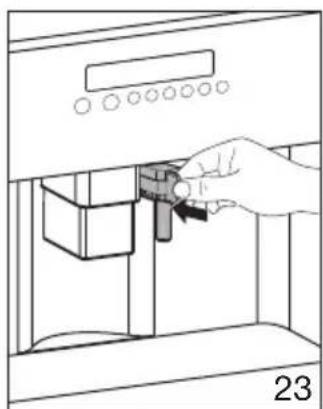

3. Aseta kuumavesisuutin takaisin (kuva 23).

Kun puhdistus on suoritettu, irrota maitosäiliö ja vie se jääkaappiin. Maito ei saa olla poissa jääkaapista yli 15 minuuttia pidempään. Lisätietoa maitosäiliön puhdistamisesta saa sivulta 23 kohdasta "Suuttimien ja maitosäiliön puhdistaminen". KÄYTTÖ CLEAN

23FI 20 KÄYTTÖ Cappuccino-ohjelman asetus Cappuccinoon tarvittavan maidon ja kahvin määrä on esiasetettu tehtaalla yleiseen makuun sopiviksi. Voit säätää ja muuttaa näitä asetuksia oman maun mukaisiksi.

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy CAPPUCCINO PROGRAM (CAPPUCCINON OHJELMOINTI). Vahvista valinta painamalla OK.

2. Näytölle tulee teksti MILK VOLUME (MAIDON MÄÄRÄ). Jos haluat

muuttaa ja tallentaa cappuccinoon käytettävän maidon määrää, vahvista valinta painamalla OK.

3. Näytöllä näkyy maidon määrää osoittava palkki. Voit muuttaa

määrää nuolilla < tai > 10 eri asetuksessa. Täysi palkki osoittaa, että valittuna on maidon enimmäismäärä 120 - 180 ml (vaahdon määrästä riippuen).

4. Kun haluamasi täyttömäärä tulee näytölle, vahvista valinta

painamalla OK. Muussa tapauksessa laite palaa automaattisesti kahvinkeittotilaan 2 minuutin kuluttua tallentamatta muutoksia. Näyttö palaa automaattisesti ohjelmoinnin jälkeen kohtaan MILK VOLUME (MAIDON MÄÄRÄ).

5. Jos haluat muuttaa ja tallentaa cappuccinoon käytetyn kahvin

määrän, paina nuolia < tai>, kunnes näytölle tulee COFFEE FOR CAPPUCC. (KAHVIN MÄÄRÄ CAPPUCC.). Vahvista valinta painamalla OK.

6. Näytöllä näkyy kahvin määrää osoittava palkki. Voit muuttaa määrää

nuolilla < tai > 10 eri asetuksessa. Täysi palkki merkitsee, että valittuna on maksimimäärä 220 ml.

7. Kun haluamasi täyttömäärä tulee näytölle, vahvista valinta

painamalla OK. Muussa tapauksessa laite palaa automaattisesti kahvinkeittotilaan 2 minuutin kuluttua tallentamatta muutoksia. Näyttö palaa automaattisesti ohjelmoinnin jälkeen kohtaan COFFEE FOR CAPPUCC. (KAHVIN MÄÄRÄ CAPPUCC.). Kahvinkeittotilaan palataan painamalla MENU-painiketta kaksi kertaa tai odottamalla noin 2 minuuttia, kunnes laite palaa kahvinkeittotilaan.FI 21 KUNNOSSAPITO Puhdistus Ennen puhdistuksen suorittamista laite on sammutettava pääkytkimestä ja jätettävä jäähtymään. Laitetta ei saa koskaan upottaa veteen. Kyseessä on sähkölaite. Älä käytä liuottimia tai hankaavia puhdistusaineita laitteen puhdistamiseen. Kostea liina riittää. Älä pese mitään laitteen osia asianpesukoneessa. Kahvinkeittimen puhdistaminen Puhdista kahvisäiliö (sivun 12 ohjeiden mukaan) aina samalla, kun se tyhjennetään. Vesisäiliö on myös puhdistettava säännöllisesti. Valumisritilässä on ritilällä olevan tippuveden määrää osoittava (punainen) merkki. Kun merkki alkaa tulla näkyviin (muutama millimetri alustan alta), alusta on tyhjennettävä ja puhdistettava. Tarkista, ettei kahvikourussa ole tukkeutumia. Saat avattua reiät työntämällä kuivaneen kahvin pois neulalla (kuva 24). Keittoyksikön puhdistus Keittoyksikkö on puhdistettava säännöllisesti kuivaneiden jäämien estämiseksi, jotta vältytään toimintahäiriöiltä. Toimi seuraavasti:

1. Sammuta laite virtakytkimestä (älä käytä pääkytkintä tai irrota

virtajohtoa) ja odota, että näyttö sammuu.

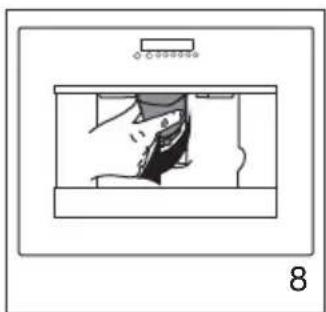

2. Avaa huoltoluukku (kuva 8, sivu 12).

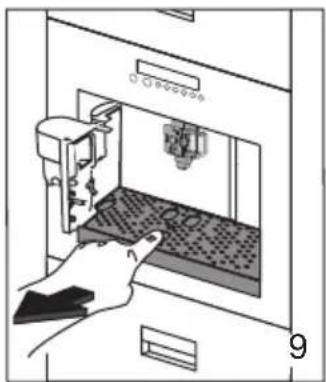

3. Irrota valumisalusta ja kahvinpurusäiliö (kuva 9 sivulla 12) ja

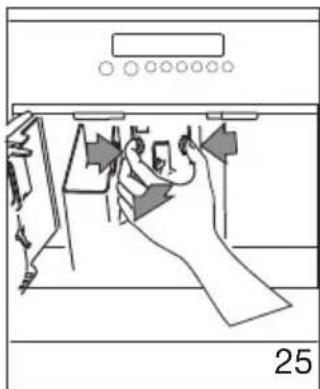

4. Purista keittoyksikön punaisia painikkeita sivuilta yhteen (kuva 25) ja

vedä laite ulos. Keittoyksikkö voidaan vetää ulos vain, kun laite on sammutettu (painamalla ohjauspaneelin virtapainiketta) Muussa tapauksessa laite saattaa rikkoutua vakavasti. Puhdista keittoyksikkö juoksevan veden alla ilman pesuainetta. Älä koskaan pese sitä astianpesukoneessa.

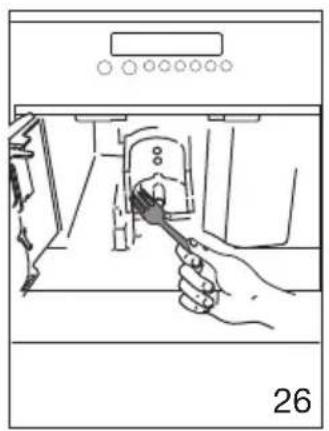

5. Puhdista sisäosat varovasti. Kaavi kuivuneet kahvinpurut pois

puulastalla, muovihaarukalla tai vastaavalla esineellä, joka ei naarmuta pinnoitetta (kuva 26).

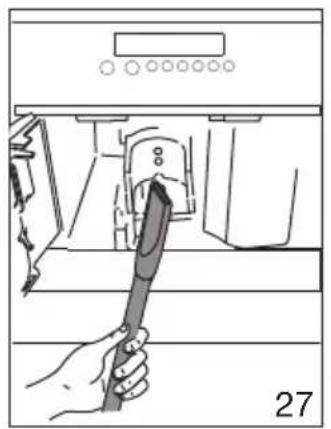

6. Poista kaikki jäämät imurilla (kuva 27).

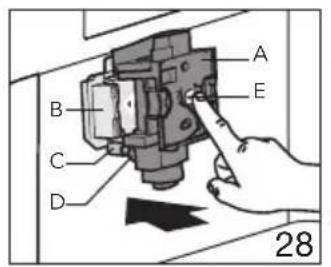

7. Työnnä keittoyksikkö (A) takaisin pitimeen (B) ja tappiin (C). Tappi

on vietävä keittoyksikön pohjassa olevaan putkeen (D). Paina nyt napakasti kohdasta PUSH (E), kunnes keittoyksikkö naksahtaa paikalleen (kuva 28).

8. Kun yksikkö on naksahtanut paikalleen, varmista että punaiset

painikkeet ovat jälleen ulkona. Muussa tapauksessa huoltoluukkua ei saa kiinni.

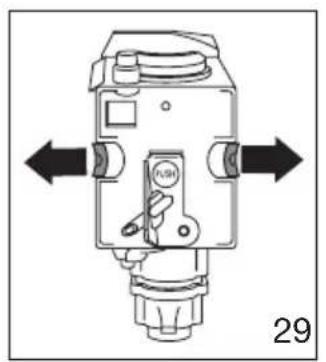

• Punaiset painikkeet ovat oikein ulkona (kuva 29).

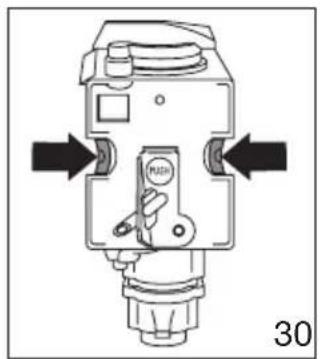

• Punaiset painikkeet ovat väärin ulkona (kuva 30).

29FI 23 KUNNOSSAPITO Huomautukset

• Jos keittoyksikköä ei ole asetettu paikalleen oikein, huoltoluukkua ei saa kiinni.

• Jos keittoyksikön asentaminen on hankalaa, varmista että yrität oikealta korkeudelta (ennen työntämistä) painamalla keittoyksikköä napakasti alhaalta ja ylhäältä (kuva 31).

• Jos yksikön asentaminen ei edelleenkään onnistu:

• Jätä se laitteen ulkopuolelle, asenna valumisritilä, sulje huoltoluukku, kytke pääkytkin laitteen takaa asentoon 0 ja sitten takaisin asentoon I.

• Odota valojen sammumista, avaa luukku, poista valumisalusta ja asenna keittoyksikkö.

• Asenna valumisastia sekä kahvinpurusäiliö.

• Sulje huoltoluukku. Suuttimien ja maitosäiliön puhdistaminen. Puhdista maitosäiliön suuttimet aina, kun olet lämmittänyt maitoa tai valmistanut cappuccinoa (lue kohta "Suuttimien puhdistus" sivulta 19). Maitosäiliö pitää puhdistaa säännöllisesti.

1. Maitosäiliön kannen saa irti kiertämällä sitä kevyesti myötäpäivään.

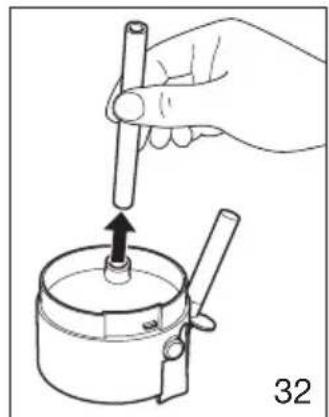

2. Vedä imuputki ulos (kuva 32).

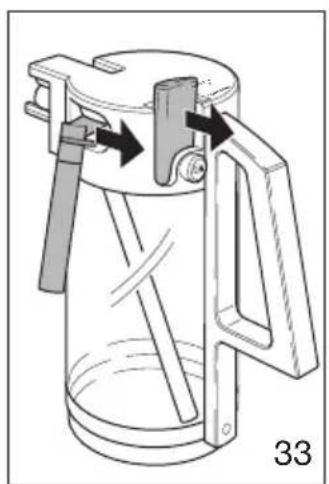

3. Vedä maidon annosteluputki ja kannen liukukytkin ulos (kuva 33).

4. Puhdista kaikki osat huolellisesti kuumalla vedellä ja pesuaineella.

Älä pese maitosäiliön osia astianpesukoneessa! Maitosäiliö on helppo puhdistaa myös seuraavasti: Täytä maitosäiliö vedellä ja aseta se laitteeseen. Paina "Automatic Cappuccino’"-painiketta kaksi kertaa. Toista tämä kolme kertaa.

33FI 24 KUNNOSSAPITO Valikkojen käyttö Valikkoa käytetään muuttamaan ja tallentamaan laitteen tehdasasetuksia, käynnistämään ohjelmia ja haettaessa tietoa. Valikoita ovat:

• Language (Kieli) (lue "Kielen asetus" sivulta 24)

• Water hardness (Veden kovuus) (lue "Veden kovuus" sivulta 24).

• Temperature (Lämpötila) (lue "Lämpötila" sivulta 25)

• Auto shut off time (Automaattinen sulkuaika) (lue "Automaattinen sulkuaika" sivulta 26)

• Coffee program (Kahvinvalmistusohjelma) (lue kohta "Kahvin määrän muuttaminen" sivulta 13)

• Cappuccino program (Cappuccino-ohjelma) (lue kohta "Cappuccino-ohjelman asetus" sivulta 20)

• Hot water (Kuuma vesi) (lue "Kuuman veden valmistus" sivulta 16).

• Descale (Kalkinpoisto) (lue kohta "Kalkinpoisto-ohjelman suorittaminen" sivulta 26)

• Rinsing (Huuhtelu) (katso "Huuhtelu" sivulta 28)

• Statistics (Tilastot) (katso "Tilastot" sivulta 28)

• Reset to default (Palauta oletusarvot) (lue kohta "Laitteen tehdasasetusten palauttaminen" sivulta 28) Jos et paina OK muutosten jälkeen, laite palaa automaattisesti kahvinvalmistustilaan 2 minuutin kuluttua tallentamatta muutoksia. Palaa kahvinkeittotilaan painamalla MENU-painiketta kaksi kertaa. Kielen asetus Voit valita useista käyttökielistä. Kielivalinta tehdään seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy CHOOSE LANGUAGE (VALITSE KIELI). Vahvista valinta painamalla OK.

2. Valittu kieli näkyy näytöllä. Paina nuolia < tai >, kunnes valitsemasi

kieli tulee näytölle. Kun haluamasi kieli tulee näytölle, vahvista valinta painamalla OK. Veden kovuus Viesti PLEASE DESCALE! (SUORITA KALKINPOISTO!) tulee näytölle, kun laite on ollut käytössä asetetun ajan. Aika lasketaan käytetyn veden sisältämän kalkin määrän perusteella. Tarvittaessa kalkinpoistoväliäFI 25 KUNNOSSAPITO voidaan pidentää ohjelmoimalla laitteeseen todellinen veden kalkin määrä oletusarvon sijaan. Toimi seuraavasti:

1. Irrota "Veden kovuustesti" -liuska (käyttöohjeen kannessa). Kasta

se veteen kokonaan muutamaksi sekunniksi. Ota liuska vedestä ja odota 30 sekuntia, kunnes sen väri muuttuu ja sille muodostuu punaisia pisteitä. Jos liuskalla on esimerkiksi 3 punaista pistettä, veden kovuusasteeksi valitaan 3. Jos testiliuska on kadonnut, tiedot löytyvät alla olevasta taulukosta.

2. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy WATER HARDNES (VEDEN KOVUUS). Vahvista valinta painamalla OK.

3. Näytöllä näkyy nykyinen asetus. Paina nuolia < tai >, kunnes

kovuustaso tulee näytölle. Vahvista valinta painamalla OK. Laite on nyt ohjelmoitu antamaan kalkinpoistomääräyksen veden todellisen kovuuden mukaan. Tietoja oman alueen veden kovuudesta saa paikalliselta vesilaitokselta. Alla olevassa taulukossa on esitetty veden kovuusasetukset. Vedenm kovuus Saksassa Veden kovuus Rans- kassa Veden kovuusasetus

> 21 dH > 37 fH 4 Kahvin lämpötilan asetus Voit valita kolmesta eri lämpötilatasosta. Kahvin lämpötilatasot määritellään seuraavasti:

• TEMPERATURE HIGH (KUUMA)FI 26 KUNNOSSAPITO Tehdasasetuksena on TEMPERATURE HIGH (KUUMA). Voit muuttaa asetusta seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy TEMPERATUR (LÄMPÖTILA). Vahvista valinta painamalla OK.

2. Näytöllä näkyy nykyinen asetus. Vaihda lämpötila-asetusta nuolilla

< tai >. Kun haluamasi lämpötila tulee näytölle, vahvista valinta painamalla OK. Sammutusajan asetus Jos laitetta ei käytetä vähään aikaan, se sammuu automaattisesti turvallisuussyistä ja sähkön säästämiseksi. Voit valita 3 eri ajan väliltä:

• AUTO SHUTOFF TIME 3 H (AUTOMAATTINEN SAMMUTUS 3 H) Voit muuttaa asetusta seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy AUTO SHUTOFF TIME (AUTOMAATTINEN SAMMUTUS). Vahvista valinta painamalla OK.

2. Vaihda SAMMUTUS-asetusta nuolilla < tai >. Kun haluamasi aika

tulee näytölle, vahvista valinta painamalla OK. Kalkinpoisto-ohjelman suorittaminen Kun näytöllä näkyy PLEASE DESCALE! (SUORITA KALKINPOISTO!), laitteen kalkinpoisto on suoritettava.

1. Kiinnitä kuumavesisuutin (kuva 32).

2. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy DESCALE (KALKINPOISTO). Vahvista valinta painamalla OK.

3. Näytölle tulee teksti DESCALE NO (EI KALKINPOISTOA). Valitse

nuolella < DESCALE YES (KALKINPOISTO). Vahvista valinta painamalla OK. Kalkinpoisto-ohjelma käynnistyy. Näytön yläreunassa vuorottelevat tekstit ADD DESCALER (LISÄÄ KALKINPOISTOAINE) ja PRESS MENU KEY (PAINA MENU- PAINIKETTA).

4. Tyhjennä vesisäiliö ja kaada säiliöön mukana toimitettu pullollinen

kalkinpoistoainetta ja puhdasta vettä MAX-rajaan asti. Voit ostaa kalinpoistoainetta seuraavaa tarvetta varten valtuutetusta huollosta. 32FI 27 KUNNOSSAPITO Varo roiskuttamasta kalkinpoistoainetta pinnoille, jotka eivät kestä happamia aineita (marmori, kivi ja keramiikka).

5. Aseta kuumavesisuuttimen alle vähintään 1,5 litran astia (kuva 2

6. Paina MENU-painiketta. Näytölle tulee teksti DESCALING

(KALKINPOISTO KÄYNNISSÄ). Kalkinpoistoneste valuu ulos kuumavesisuuttimesta. Kalkinpoisto-ohjelma sisältää useita automaattisesti käynnistyviä huuhtelukertoja, ja se poistaa kalkkijäämät keittimen sisäosista. Vesisäiliö on tyhjä noin 30 minuutin kuluttua, ja näytön yläreunassa vuorottelevat tekstit DESCALE COMPLETE (KALKINPOISTO VALMIS) ja PRESS MENU KEY (PAINA MENU-PAINIKETTA).

7. Paina MENU-painiketta. Näytöllä lukee RINSING, FILL TANK

(HUUHTELU, TÄYTÄ SÄILIÖ). Laite on valmis huuhtelemaan puhtaalla vedellä.

8. Tyhjennä kuumavesisuuttimen alla oleva säiliö ja laita se uudelleen

9. Ota vesisäiliö irti ja täytä se puhtaalla vedellä.

10. Aseta vesisäiliö takaisin paikalleen. Näytöllä lukee RINSING,

PRESS MENU KEY (HUUHTELU, PAINA MENU-PAINIKETTA).

11. Paina MENU-painiketta. Huuhtelu tehdään puhtaalla vedellä, ja

huuhteluvesi juoksee ulos kuumavesisuuttimesta. Muutaman minuutin kuluttua vesisäiliö tyhjenee ja näytöllä näkyy RINSING COMPLETE, PRESS MENU KEY (HUUHTELU VALMIS, PAINA MENU-PAINIKETTA.

12. Paina MENU-painiketta. Näytöllä lukee FILL TANK! (TÄYTÄ SÄILIÖ!)

13. Ota vesisäiliö irti, täytä se puhtaalla vedellä ja aseta paikalleen.

Laite on nyt valmiina käyttöön viimeksi valitussa kahvinkeittotilassa. Jos kalkinpoistojakso keskeytyy, laite näyttää kalkinpoistoviestiä ja ohjelma on käynnistettävä alusta. Jos kalkinpoistoa ei suoriteta, takuu raukeaa.FI 28 KUNNOSSAPITO Huuhtelu Kun edellisen kahvin valmistamisesta on kulunut 2 - 3 minuuttia, järjestelmä on ensin huuhdeltava keittoyksikön lämmittämiseksi. Valitse huuhtelutoiminto asianmukaisesta valikosta. Anna veden valua alla olevalle valumisritilälle. Voit myös käyttää tätä vettä kahvikupin lämmitykseen. Anna siinä tapauksessa veden valua kuppiin ja kaada sitten vesi pois.

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy RINSING (HUUHTELU). Vahvista valinta painamalla OK.

2. Laite suorittaa automaattisen huuhtelujakson (vähän kuumaa vettä

tulee ulos annostelijasta valumisalustalle). Tilastot Voit tarkistaa seuraavat tiedot:

• laitteella valmistettujen kahvien kokonaismäärä toistaiseksi

• suoritettujen kalkinpoistojen määrä

• valmistettujen cappuccinojen määrä. 2 yhtä aikaa valmistettua juomaa lasketaan 2 kupiksi. Arvot voi tarkistaa seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy STATISTIC (TILASTOT). Vahvista valinta painamalla OK.

2. Näytöllä näkyy siihen mennessä valmistettujen kuppien määrä, esim.

TOT. COFFEES 135 (YHT. KAHVEJA 135).

3. Painamalla toistuvasti nuolta > näet suoritettujen kalkinpoistojen

määrän, esim. TOT. DESCALES 5 (YHT. KALKINPOISTOJA 5) ja valmistettujen cappuccinojen määrän, esim. TOT. CAPPUCCINO 135 (YHT. CAPPUCCINOJA 135). Tehdasasetusten nollaus Tämä toiminto palauttaa aiemmin muutetut arvot takaisin tehdasasetuksiin. Se vaikuttaa seuraaviin arvoihin:

• sammutusaikaFI 29 KUNNOSSAPITO Tehdasasetukset voidaan palauttaa seuraavasti:

1. Paina MENU-painiketta ja selauspainikkeita < tai >, kunnes näytöllä

näkyy RESET TO DEFAULT (PALAUTA OLETUKSET). Vahvista valinta painamalla OK.

2. Näytölle tulee teksti RESET TO DEFAULT NO (EI OLETUSTEN

3. Paina selauspainiketta <, kunnes näytöllä näkyy RESET TO

FILL TANK! Vesisäiliö on tyhjä tai väärässä paikassa. Vesisäiliö on likainen tai sen sisällä on kalkkijäämiä. Täytä vesisäiliö ja aseta se paikalleen sivulla 8 annettujen ohjeiden mukaan (kuva 1). Huuhtele vesisäiliö tai suorita kalkinpoisto.

KEY Kahvi tulee suuttimesta liian hitaasti. Laite ei valmista kahvia. Käännä jauhatusasteen nuppia myötäpäivään yhden asennon verran (lue kohta "Jauhatusasteen asetus" sivulta 14). Sijoita säiliö kuumavesisuuttimen alle ja paina kuumavesipainiketta

CONTAINER Kahvinpurusäiliö on täysi. Tyhjennä, puhdista ja vaihda purusäiliö sivulla 12 olevien ohjeiden mukaan.

CONTAINER Kahvinpurusäiliötä ei asetettu paikalleen puhdistuksen jälkeen. Avaa huoltoluukku ja työnnä säiliö paikalleen. ADD PRE-GROUND COFFEE Jauhettua kahvia ei ole laitettu täyttökouruun, vaikka valittuna on jauhetun kahvin valmistus. Lisää jauhettua kahvia sivuilla 14 ja 15 olevien ohjeiden "Espresson valmistaminen jauhetusta kahvista" mukaan. FILL BEAN CONTAINER Kahvipapusäiliössä ei ole enää papuja. Jos jauhatusmekanismi kuulostaa äänekkäältä, se voi olla merkki pienestä kivestä papujen seassa, joka on tukkinut mekanismin. Täytä kahvipapusäiliö. Ota yhteys asiakaspalveluun.FI 31 VIESTIT

VIESTI TARKOITUS TOIMENPIDE

PLEASE DESCALE! Keittimelle pitää suorittaa kalkinpoisto. Kalkinpoisto on suoritettava mahdollisimman pian (lue kohta "Kalkinpoisto-ohjelman suorittaminen" sivuilta 26 ja 27). CLOSE DOOR Huoltoluukku on auki. Sulje huoltoluukku. Jos huoltoluukkua ei saa kiinni, varmista että keittoyksikkö on kunnolla kiinni noudattamalla ohjeita "Keittoyksikön puhdistus" sivuilta 21, 22 ja 23. INSERT BREWING UNIT! Keittoyksikkö on unohtunut laittaa takaisin puhdistuksen jälkeen. Laita keittoyksikkö paikalleen noudattamalla ohjeita "Keittoyksikön puhdistus" sivuilta 21, 22 ja 23. GENERAL ALARM! Koneen sisäosat ovat erittäin likaiset. Puhdista sisäosat huolellisesti (lue "Keittoyksikön puhdistus" sivulta 21). Jos keitin edelleen näyttää tätä viestiä puhdistuksen jälkeen, ota yhteys asiakaspalveluun.FI 32 VIANETSINTÄ Vikataulukko Jos laite ei toimi oikein, se ei välttämättä tarkoita, että laite on viallinen. Jos keitin ei toimi ja näytöllä näkyy vikaviesti, lue kappale 7. Jos viestiä ei näy näytöllä, yritä löytää ratkaisu lukemalla alla oleva taulukko tai ota yhteys huoltoon. (Lisätietoja saa takuutodistuksesta).

Kahvi ei ole kuumaa. Kuppeja ei ole esilämmitetty. Keittoyksikkö on liian kylmä. Esilämmitä kupit huuhtomalla ne kuumalla vedellä (lue kohta "Vinkkejä kuumemman kahvin keittämiseksi" sivuilta 11 ja 12). Lämmitä keittoyksikkö huuhteluohjelmalla ennen kahvin valmistusta (lue kohta "Huuhtelu" sivulta 28). Kahvissa ei ole tarpeeksi cremaa. Kahvin jauhatus on liian karkea. Kahvisekoitus ei sovellu tarkoitukseen. Käännä jauhatusasteen nuppia vastapäivään yhden asennon verran (lue kohta "Jauhatusasteen asetus" sivulta 14). Käytä automaateille soveltuvia seoksia. Kahvi tulee suuttimesta liian hitaasti. Kahvin jauhatus on liian hienoa. Käännä jauhatusasteen nuppia myötäpäivään yhden asennon verran (lue kohta "Jauhatusasteen asetus" sivulta 14). Kahvi tulee suuttimesta liian nopeasti. Kahvin jauhatus on liian karkea. Käännä jauhatusasteen nuppia vastapäivään yhden asennon verran (lue kohta "Jauhatusasteen asetus" sivulta 14). Kahvia tulee vain annostelijan yhdestä suuttimesta. Suuttimet ovat tukossa. Poista kuivat kahvijäämät neulalla (lue kohta "Kahvinkeittimen puhdistus" (sivu 21, kuva 24).FI 33 VIANETSINTÄ

Kun "Kahvin vahvuus/ valmiiksi jauhettu kahvi" -nuppia käännetään kokonaan vasemmalle tai oikealle, koneesta tulee kahvin sijaan vettä. Jauhettua kahvia on ehkä jäänyt täyttökouruun. Poista kahvinpurut veitsen avulla (katso sivu 16, kuva 14). Puhdista keittoyksikkö noudattamalla ohjeita "Keittoyksikön puhdistus" sivuilta 21, 22 ja 23. Kone ei reagoi virtakytkimen painamiseen. Pääkytkin koneen oikeassa reunassa on ehkä pois päältä tai virtajohto ei ole kiinni. Tarkista, että pääkytkin on asennossa I ja että virtajohto on kunnolla pistorasiassa. Keittoyksikköä ei saa irti puhdistusta varten. Laite on päällä. Keittoyksikön voi irrottaa vasta, kun laite on pois päältä. Sammuta laite ja irrota keittoyksikkö (lue kohta "Keittoyksikön puhdistus" sivulta 21, katso kuva 25). TÄRKEÄÄ: Keittoyksikön voi irrottaa vasta, kun laite on pois päältä. Jos yrität irrottaa keittoyksikköä laitteen ollessa päällä, laite voi rikkoutua vakavasti. Laitteessa on liikaa valmiiksi jauhettua kahvia. Puhdista keittoyksikkö noudattamalla ohjeita "Kahvinkeittimen puhdistus" ja "Keittoyksikön puhdistus" sivuilta 21, 22 ja 23. Aloita keittäminen uudelleen käyttämällä enintään 2 mittalusikallista valmiiksi jauhettua kahvia.FI 34 VIANETSINTÄ

Kokonaisten papujen sijaan on käytetty jauhettua kahvia, eikä laite annostele kahvia lainkaan. "Kahvin vahvuus/valmiiksi jauhettu kahvi" -painiketta ei ole käännetty kokonaan vasemmalle tai oikealle, ja laitteessa oli sekä valmiiksi jauhettua kahvia että jauhatusmekanismin jauhamaa kahvia. Valmiiksi jauhettua kahvia on laitettu koneeseen sen ollessa sammutettuna. Puhdista sisäosat varovasti (katso sivu 12). Toista toimenpiteet, mutta käännä ensin "Kahvin vahvuus/ valmiiksi jauhettu kahvi" kokonaan vasemmalle tai oikealle (lue kohta "Espresson valmistaminen jauhetusta kahvista" sivulta 14). Puhdista keittoyksikkö noudattamalla ohjeita "Kahvinkeittimen puhdistus" ja "Keittoyksikön puhdistus" sivuilta 21, 22 ja 23. Toista toimenpiteet laitteen ollessa päällä. Kahvia ei tule annostelijan suuttimista, vaan laitteen sivusta huoltoluukusta. Annostelijan reiät ovat tukossa kuivuneen kahvin vuoksi. Huoltoluukun sisäpuolella oleva saranalaatikko on tukossa eikä liiku. Poista kuivat kahvijäämät neulalla (lue kohta "Kahvinkeittimen puhdistus" (sivu 21, kuva 24). Puhdista saranalaatikko huolellisesti erityisesti saranoiden alueelta, jotta ne pääsevät liikkumaan. Maito vaahdottuu liikaa tai liian vähän. Maitosäiliön kannen liukukytkin on väärässä asennossa. Jos maito ei vaahdotu riittävästi, maitosäiliö on ehkä väärin asetettu. Aseta kannen liukukytkimellä maitovaahdon määrä haluamallesi tasolle (kuva 19 sivulla 17): CAPPUCCINO (paljon vaahtoa) tai CAFFELATTE (vähemmän vaahtoa). Aseta maitosäiliö paikalleen oikein. (kuva 18 sivulla 17).FI 35 ASENNUSOHJEET Huomioon otettavia seikkoja

• Kun olet purkanut pakkauksen tarkista, että laite on kaikin puolin kunnossa ja että kaikki osat ovat mukana. Jos olet epävarma, älä käytä laitetta vaan ota yhteyttä pätevään huoltomieheen.

• Asennuksen saa suorittaa vain pätevä huoltomies voimassa olevia määräyksiä noudattaen.

• Pakkausmateriaalit (muovipussit, polystyreeni jne.) on korjattava pois lasten käsistä, sillä ne saattava olla vaarallisia.

• Älä asenna laitetta paikkaan, jossa lämpötila laskee nollaan tai sen alapuolelle (laite menee rikki, jos vesi jäätyy).

• Varmista, että verkkojännite vastaa laitteen arvokilvessä annettua jännitettä. Kytke laite maadoitettuun pistorasiaan, joka on suojattu vähintään 10 ampeerin sulakkeella. Valmistaja ei vastaa vahingoista, jos laitteen maadoitus on laiminlyöty.

• Virtajohdon pitää jäädä näkyviin asennuksen jälkeen.

• Älä kosketa pistotulppaa märillä käsillä.

• Älä vedä virtajohdosta, sillä se voi vahingoittua.

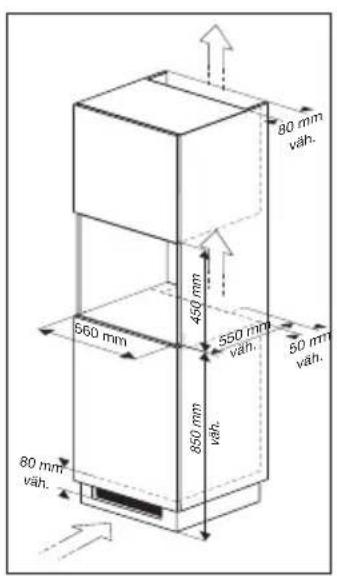

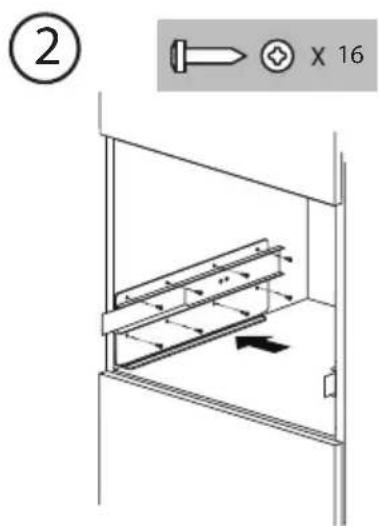

• Tämä laite voidaan asentaa sisään rakennetun uunin sisään, jos jälkimmäiseen on asennettu takaosaan jäähdytystuuletin (maksimiteho: 3 kW).

• Jakajia tai jatkojohtoja ei saa käyttää.

• Käyttäjä ei saa vaihtaa laitteen virtajohtoa, sillä siihen tarvitaan erikoistyökaluja. Jos kaapeli on vaurioitunut tai edellyttää vaihtoa, ota yhteys valtuutettuun huoltoon kaikkien riskien välttämiseksi.

• Käytä sähköliitäntään HO5 VV-F-tyyppistä kaapelia alla olevan taulukon mukaan: Johdot Koko 230 V ~+

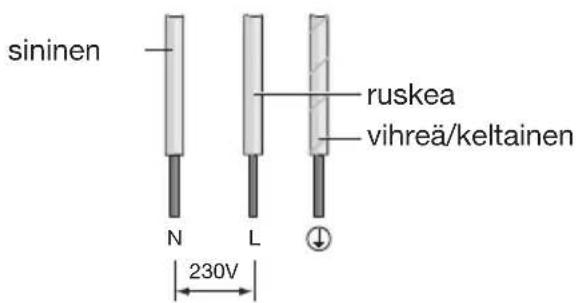

• Veden kovuus tulee selvittää mahdollisimman pian kohdassa 6.2.2 sivuilla 24 ja 25 olevien ohjeiden mukaan.FI 36 ASENNUSOHJEET Sähkökytkentä Laitteen saa kytkeä vain valtuutettu huoltomies. Sähköliitännän on oltava kansallisten ja paikallisten määräyksien mukainen. Tämä laite tulee maadoittaa. Laitteen mukana toimitetaan virtakaapeli, johon on kytkettävä liitin. Lue alla oleva taulukko: Jos asennukseen tehdään kiinteä liitäntä, on johtoon asennettava omnipolaarinen kytkin laitteen vastasuuntaan, jonka kosketusten minimivälys on kolme millimetriä. Asennus kalusteeseen Tarkista laitteen asentamista koskevat minimivaatimukset. Kahvinkeittimen saa asentaa pilariyksikköön, joka puolestaan on kiinnitettävä seinään. 850 mm väh. 560 mm550 mm väh. 50 m

230V sininen ruskea vihreä/keltainenFI 37 ASENNUSOHJEET

5FI 38 LIITTEET Pakkausmateriaalien ja laitteen hävitys Pakkausmateriaalit ovat kierrätettäviä. Laitteen pakkauksessa on käytetty seuraavia materiaaleja:
