MANUAL DE USUARIO CM4411ACUU Atag

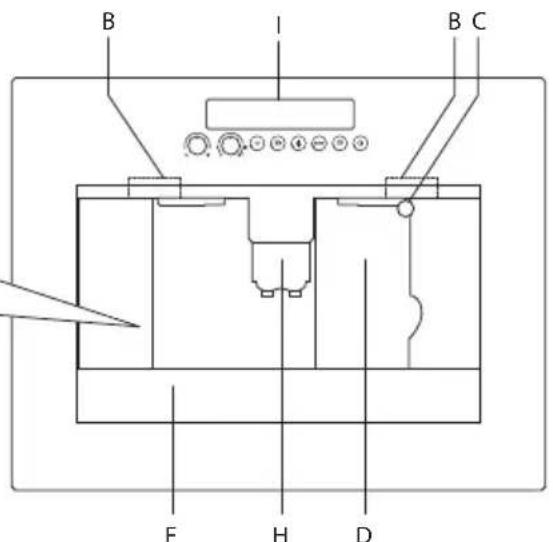

J. Cubierta de alojamiento de granos de café K. Cubierta del conducto de café molido L. Unidad de escaldado M. Cable de alimentación N. Recipiente para leche: N1. Cubierta (extraíble) N2. Control deslizante CAFFELATTE/CAPPUCCINO (extraíble) N3. Botón LIMPIAR N4. Conducto del dispensador de leche (extraíble) N5. Conducto de succión (extraíble) O. Boquilla de agua caliente (extraíble) P. Cuchara para la medición del café premolido Q. Contenedor (se puede extraer) R. Botón para ajustar el nivel de molido S. Recipiente para granos de café T. Lugar para la cuchara de medición U. Conducto rellenable para el café premolido

W. Lugar para los accesorios (izquierda y derecha)

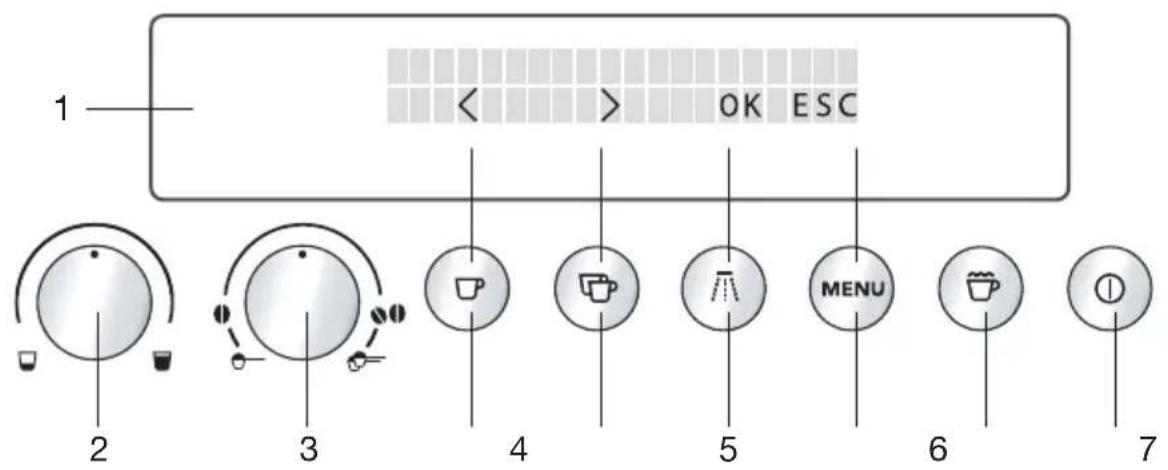

2. Botón de Tamaño de una taza

3. Botón de Intensidad del café / café premolido

4. Botón 1 taza de café / desplazamiento (<)

5. Botón 2 tazas de café / desplazamiento

6. Botón Agua caliente / confi rmar opción del menú (OK)

7. Botón MENÚ / volver si hacer cambios (ESC)

INSTRUCCIONES DE SEGURIDAD

Lo que debe tener en cuenta

• ADVERTENCIA: El electrodoméstico y sus piezas pueden calentarse durante el uso. Tenga cuidado de no tocar las resistencias. Los niños menores de ocho años deben mantenerse alejados, a menos que estén bajo continua supervisón.

• Este electrodoméstico pueden utilizarlo niños a partir de ocho años y personas con capacidades físicas, sensitivas o mentales reducidas o sin experiencia ni conocimiento, siempre que alguien les haya enseñado a utilizarlo de una forma segura y entiendan los riesgos asociados.

• Este electrodoméstico se ha diseñado únicamente para su uso doméstico (3000 tazas al año aproximadamente). Cualquier otro uso se considera indebido y en ese caso se pierde la garantía.

• Este electrodoméstico está diseñado para "hacer café espresso" e "infusiones". Utilícela con cuidado para evitar quemaduras por agua y vapor o por su uso inadecuado.

• No apoye o deje colgando el electrodoméstico cuando lo saque de su vitrina y no coloque objetos pesados o inestables sobre él.

• El fabricante no es responsable de daños causados por un uso inadecuado, incorrecto o desmedido del electrodoméstico.

• Cuando lo utilice no toque las superfi cies que estén calientes. Utilice los botones o las asas.

• No deje que los niños jueguen con este electrodoméstico.

• En caso de fallos, asegúrese de que el electrodoméstico no está conectado a la toma de corriente de la red. Coloque el interruptor de corriente en el lado derecho (tras el panel delantero) en 0. Consulte con nuestro servicio técnico para reparaciones.

• Pida en todo momento que se utilicen piezas de recambio originales. Si no respeta lo anterior, puede que disminuya la seguridad del electrodoméstico.

• No coloque objetos que contengan líquidos o materiales infl amables o corrosivos sobre él. Utilice el soporte para accesorios para los accesorios (por ejemplo, granos de café).

• No toque nunca el aparato con las manos húmedas.ES 8 USO Preparación La primera vez que encienda este electrodoméstico y cada vez que lo enchufe, se realiza un AUTODIAGNÓSTICO. A continuación el electrodoméstico se apaga. Para encenderlo, pulse el botón on/off en el panel de control.

1. La primera vez que utilice este electrodoméstico debe seleccionar el

idioma. Pulse el interruptor de corriente ON/OFF en su lado derecho (consulte "A" en la página 5); las luces en el lado delantero y en la pantalla se encienden. Espere a que aparezca PULSAR MENÚ PARA INSTALAR ESPAÑOL en el electrodoméstico. Pulse el botón durante 3 segundos como mínimo hasta que aparezca ESPAÑOL. A continuación, aparece el mensaje de confi guración en inglés.

2. Tras unos segundos, aparece LLENAR DEPÓSITO Para llenarlo,

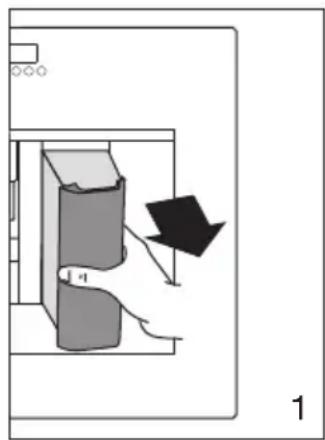

extraiga el depósito (fi g. 1), límpielo y llénelo con agua nueva. Nunca supere la línea de MAX. Coloque de nuevo el depósito y empújelo hasta que pueda. Llene el depósito de agua únicamente con agua fría. No utilice otros líquidos como agua mineral o leche. Para garantizar que el café es aromático y de buena calidad en todo momento debe:

• cambiar el agua en el depósito todos los días;

• limpiar el depósito de agua con agua corriente para su limpieza (no en el lavavajillas) al menos una vez a la semana. A continuación, límpielo con agua natural. 1ES 9

3. Aparece en pantalla INTRODUZCA EL SURTIDOR DE AGUA

Introduzca el surtidor de agua caliente y coloque una taza debajo. (fi g. 2).

4. Aparece en la pantalla PULSE MENÚ. Pulse el botón MENÚ. Tras

unos segundos, sale agua del surtidor de agua caliente. Cuando se rellena la taza con 30 ml de agua aproximadamente, se llena la barra de progreso.

6. Extraiga el electrodoméstico tirando hacia afuera con las asas

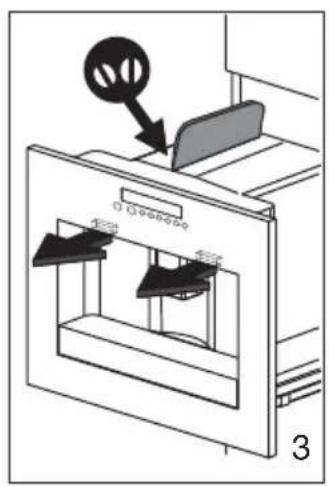

especiales. Abra la tapa y rellene el recipiente con granos de café (fi g. 3). A continuación, cierre la tapa y empuje el electrodoméstico hacia dentro. Para evitar fallos, no lo rellene de café molido, congelado ni con granos de café caramelizados o con algo que pueda dañarlo.

7. Pulse el botón on/off en el panel de control. Aparece en la pantalla

CALENTADO... ESPERE POR FAVOR... El electrodoméstico se está calentando. Cuando el electrodoméstico ha acabado de calentarse aparece: ACLARADO. El electrodoméstico realiza un ciclo de limpieza automático (sale agua caliente del dispensador de café y se queda en la bandeja de goteo).

8. Si desea hacer un café pequeño (menos de 60 cc), para calentarlo,

llene la taza con agua caliente para limpiarlo primero. También puede utilizar el ajuste del menú LIMPIEZA (consulte "Reconfi guración del electrodoméstico a sus ajustes de fábrica" en la página 28).

9. Aparecen en el electrodoméstico los ajustes básicos (tamaño de la

taza e intensidad del café). USO

3ES 10 USO Cuando utilice este electrodoméstico por primera vez, obtendrá resultados positivos tras 4 ó 5 tazas de café. Funcionamiento Preparación de café (utilizando granos de café) Este electrodoméstico está confi gurado para hacer café con gusto normal. También puede elegirlo con gusto extra suave, suave, fuerte o extra fuerte. Con el botón "Intensidad del café" puede elegir el gusto que desee.

1. Coloque una o dos tazas bajo el dispensador de café (fi g. 4 y 5).

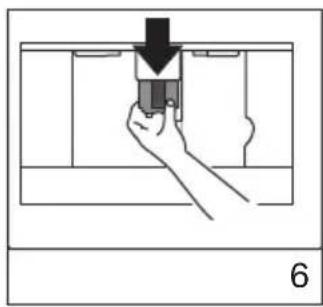

Mueva el dispensador hacia arriba o abajo (fi g. 6) para ajustar su altura a la altura de su taza.

2. Si desea un café más cremoso, baje los surtidores para acercarlos a

las tazas lo máximo posible (fi g. 6).

3. Seleccione el tamaño de la taza deseado con el botón de "tamaño

de la taza". Aparece el tamaño de la taza seleccionado. A continuación, pulse el botón "1 taza de café" o el botón "2 tazas de café" para hacer una o dos tazas de café.

5ES 11 USO Para cambiar la cantidad de café automáticamente, siga las instrucciones en (consulte "Cambio de la cantidad de café" en la página 13). Ahora el electrodoméstico muele los granos y comienza a distribuir el café en las taza. Cuando se llega la cantidad deseada, el electrodoméstico deja de distribuir café automáticamente y expulsa los restos a un recipiente especial.

4. Tras unos segundos puede volver a utilizar este electrodoméstico.

En la pantalla aparece la última confi guración seleccionada para el café.

5. Para apagar el electrodoméstico, pulse el botón on/off

Antes de apagarlo, se realiza un ciclo de limpieza automático (sale agua del dispensador de café y se queda en la bandeja de goteo). Tenga cuidado para evitar las quemaduras. Las luces no se apagan de forma inmediata y el motor de refrigeración sigue funcionando para evitar la condensación en ese lugar. Tras 10 minutos aproximadamente, el electrodoméstico se apaga por completo. Notas

• Si café sale en gotas o no sale, se debe girar el botón de confi guración del nivel de molido (fi g. 7) a una posición en sentido de las agujas del reloj (consulte "Confi guración del nivel de molido" en la página 14). Gire un clic cada vez hasta que el café salga de forma apropiada.

• Si el café sale demasiado rápido y la crema no se ajusta a su gusto, gire el botón una posición en sentido contrario a las agujas del reloj). Asegúrese de que no gira el botón de confi guración de nivel de molido demasiado, ya que el café puede salir en gotas cuando echa 2 tazas.

• Consejos para hacer café más caliente

• 3 minutos después de haber hecho su último café, puede precalentar la unidad de escaldado si utiliza el ajuste LIMPIEZA del menú (consulte Limpieza en la página 28). Dirija el agua a la bandeja de goteo subyacente o utilice este agua para rellenar (y vaciar a continuación) la taza que utiliza para el café.

• No utilice tazas que sean demasiado gruesas ya que absorberán demasiado calor. 7ES 12 USO

• Puede detener la distribución de café si pulsa el botón "1 taza" o "2 tazas" de nuevo o al girar el botón "tamaño de la taza" en sentido contrario a las agujas del reloj hacia "taza de espresso".

• Tras haber acabado de echar el café (la barra de progreso alcanza el 100%), puede aumentar la cantidad de café y pulsa y mantiene pulsado el botón "1 taza" hasta que se alcanza la cantidad deseada de café.

• Cuando aparece en la pantalla el mensaje LLENAR DEPÓSITO, debe llenar el depósito. En caso contrario, el electrodoméstico no puede hacer café. Es habitual que quede agua en el depósito cuando aparece el mensaje.

• El electrodoméstico contabiliza el número de cafés que se hacen. Cada 14 cafés solo (o 7 dobles) aparece CONTENEDOR VACÍO. Esto supone que el contenedor del café sobrante está lleno y debe vaciarlo y limpiarlo. Hasta que el contenedor del café sobrante no se limpie, este mensaje sigue apareciendo y la cafetera no puede hacer café. Para limpiarlo, abra la puerta de servicio retirando el surtidor de café (fi g. 8), retire la bandeja de goteo (fi g. 9), vacíela y límpiela. Importante Extraiga la bandeja de goteo por completo en todo momento para evitar que se caiga al retirar el contenedor de restos (fi g. 10). Vacíe el contenedor de restos y límpielo a fondo, asegurándose de que se eliminan todos los residuos depositados en el fondo. Cada vez que retire la bandeja de goteo también debe vaciar el contenedor de café sobrante, aunque no esté lleno por completo. Si este proceso no se realiza, el contenedor de café sobrante puede llenarse en exceso cuando se haga café y se puede bloquear la máquina.

9ES 13 USO No retire el depósito de agua cuando el electrodoméstico esté echando café. De lo contario, el electrodoméstico no podrá hacer café. Si el electrodoméstico no funciona adecuadamente, no se ponga en contacto con el servicio técnico inmediatamente. Primero, lea las instrucciones en las páginas 30-33. Si esto no resulta efectivo, póngase en contacto con el servicio técnico. Cambio de la cantidad de café El electrodoméstico está confi gurado para distribuir automáticamente las siguientes cantidades de café:

• tazón. Para cambiar estas cantidades, haga lo siguiente:

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú PROGRAMA CAFÉ. Confi rme la opción del menú con el botón OK.

2. Seleccione el tamaño de la copa que desea cambiar con los

botones de desplazamiento < o >. Cuando aparece el tamaño deseado de la taza, confírmelo con el botón OK.

3. Aparece una barra en la pantalla, que se puede aumentar o

reducir. Esta representa la cantidad de relleno de la taza. Se puede seleccionar una cantidad distinta utilizando los botones de desplazamiento < o > en 10 pasos. La barra llena indica que se selecciona la cantidad máxima de relleno de tazas de 200ml.

4. Seleccione la cantidad de relleno de tazas deseada y confírmela con

el botón OK para programar este ajuste. (Si no pulsa el botón OK, el electrodoméstico vuelve automáticamente al modo café tras 120 segundos sin guardar.) Tras programarla, la pantalla vuelve automáticamente a la opción del menú para confi gurar la cantidad de relleno. Para volver al modo café inmediatamente, pulse el botón MENÚ dos veces o espere 120 segundos hasta que el electrodoméstico vuelva automáticamente al modo café.ES 14 USO Confi guración del nivel de molido Si el café se echa demasiado rápido o lento (en gotas), puede cambiar el nivel de molido. (fi g. 11). Cambie el nivel de molido durante el proceso de trituración. De lo contrario, la cafetera puede resultar dañada.

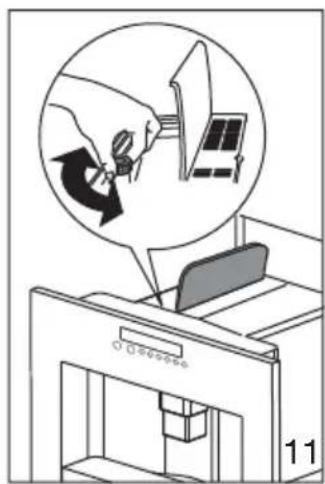

1. Gire en sentido contrario a las agujas del reloj para obtener café más

fi no, que se eche más lentamente y una apariencia más cremosa.

2. Gire en sentido de las agujas del reloj para obtener café más grueso

y que se vierta más rápidamente (no gota a gota). Este ajuste será obvio tras hacer 2 tazas de café. Preparación de café espresso con molido

1. Gire el botón "intensidad del café/café premolido" por completo a la

izquierda (para 1 taza) o por completo a la derecha (para 2 tazas). Esto desactiva el molinillo de café. En el electrodoméstico aparece TAZA ESPRESSO 1 TAZA/PREMOLIDO 2 TAZAS. 11ES 15 USO

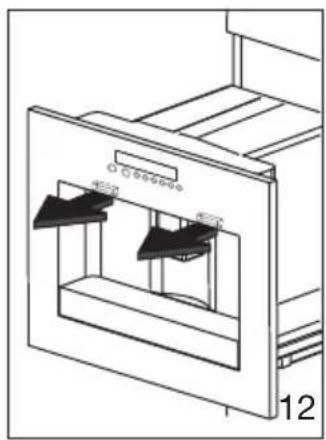

2. Extraiga el electrodoméstico tirando de las asas especiales (fi g. 12).

3. Levante la tapa central y coloque medidas de uno o dos niveles de

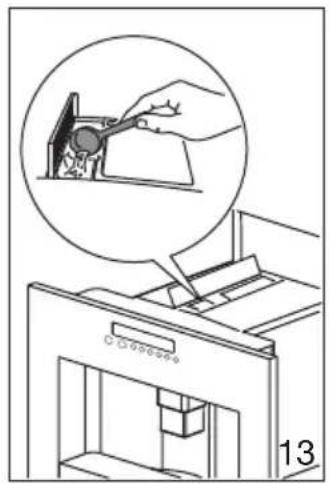

café molido en el embudo (observe la fi g. 13). Cierre la tapa, vuelva a colocar el electrodoméstico en su lugar y siga según lo descrito en (consulte "Preparación de café" en la página 10). Notas

• No añada café molido cuando el electrodoméstico está apagado para evitar que se disperse dentro del electrodoméstico.

• No coloque más de 2 cucharas de medición. En caso contrario, el electrodoméstico no hace café, el café molido se esparce por todo el electrodoméstico o el café sale en gotas y aparece el mensaje

GRANO DEMASIADO FINO AJUSTAR MOLINILLO + PULSAR

BOTÓN DE AGUA CALIENTE.

• Al dosifi car la cantidad de café que debe añadir, utilice la cuchara de medición facilitada.

• Utilice solo café molido para cafeteras de espresso. No utilice granos de café, café seco u otros materiales que pueden dañar el electrodoméstico.

• Si el conducto de llenado está bloqueado (por humedad en el electrodoméstico o porque se han introducido más de 2 cucharadas de medición), utilice un cuchillo o el asa de una cuchara para empujar el café molido (fi g. 14). A continuación, retire la unidad de escaldado y límpiela junto a la máquina de café según lo indicado en (consulte "Limpieza de la máquina de café" en la página 21) y (consulte "Limpieza de la unidad de escaldado" en la página 21).

• Para volver al modo de granos de café tras hacer café, gire el botón "intensidad del café/café premolido" a cualquier ajuste de intensidad del café (esto vuelve a activar el molinillo de café). Preparación de agua caliente Se puede utilizar agua caliente para calentar tazas y preparar bebidas calientes, como té o sopa. Advertencia, si se sale agua caliente puede provocar quemaduras active la boquilla de agua caliente cuando haya un recipiente debajo.

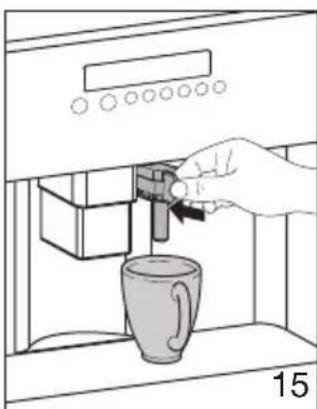

1. Coloque la boquilla de agua caliente en su lugar (fi g. 15).

2. Coloque un recipiente bajo la boquilla de agua caliente (fi g. 15).

3. Pulse el botón "agua caliente". Se echa agua caliente; aparece en

la pantalla AGUA CALIENTE. Cuando la cantidad programada de agua caliente se echa, se deja de echar automáticamente. Durante unos segundos aparece en la pantalla ESPERE POR FAVOR.... Después, el electrodoméstico vuelve a estar listo para hacer café de nuevo y el último ajuste de café seleccionado aparece en la pantalla. Preparación de cappuccino o leche caliente Limpie el recipiente especial para leche debajo del grifo cuando vaya a utilizarlo por primera vez.

1. Desenrosque la tapa del recipiente de la leche con un pequeño giro

en sentido de las agujas del reloj y retírela.

2. Rellene el recipiente con leche sufi ciente (se debe utilizar

preferentemente leche desnatada o semidesnatada a temperatura de frigorífi co (5 °C aproximadamente). No supere la línea MAX grabada en el asa del recipiente (llega a 1000 ml aproximadamente).

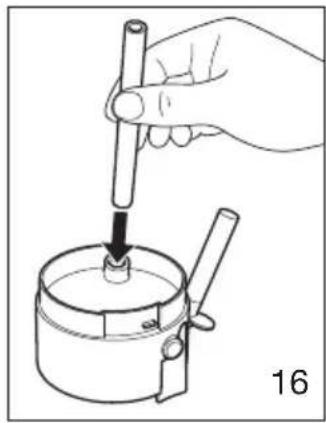

3. Asegúrese que el conducto de succión se introduce de forma

correcta (fi g. 16). Coloque la tapa de nuevo en el recipiente de leche y apriétela con un ligero giro en sentido contrario a las agujas del reloj.

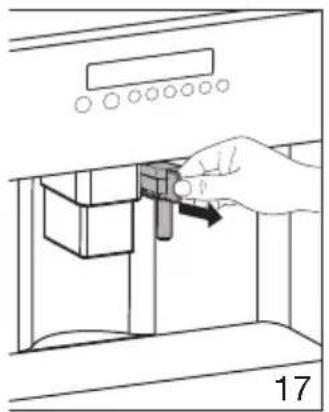

4. Extraiga la boquilla de agua caliente (fi g. 17).

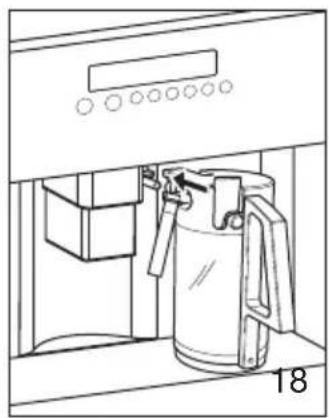

5. Acerque el recipiente para leche a la boquilla (fi g. 18).

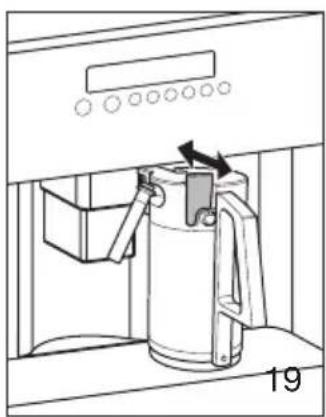

6. Utilice el deslizador en la tapa para confi gurar la cantidad de

espuma en la leche a cualquier nivel (fi g. 19):

• CAPPUCCINO: leche muy espumosa.

• CAFFELATTE: leche no tan espumosa.

7. Cuando se coloca el recipiente para leche en su lugar, el

electrodoméstico sugiere el siguiente paso en la pantalla: PULSE LA TECLA KEY x1 PARA CAPPUCCINO, X2 PARA SOLO LECHE. CLEAN

19ES 18 USO Preparación de cappuccino

1. Siga los pasos descritos en (consulte "Preparación de cappuccino o

leche caliente " en la página 16 y 17)

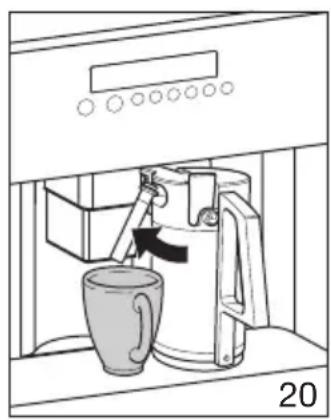

2. Retire el conducto del dispensador de leche y coloque una taza

grande bajo el dispensador de café y el conducto del dispensador de leche (fi g. 20).

3. Seleccione la intensidad deseada del café para el cappuccino con

el botón "intensidad del café" (consulte "Preparación de café" en la página 10). El tamaño de la taza en la línea superior (ej. TAZA DE ESPRESSO) no tiene signifi cado alguno, ya que la cantidad de café que se hace está fi jada en el menú del PROGRAMA CAPPUCCINO.

4. Pulse el botón "cappuccino" una vez. La leche caliente y espumosa

y el café se echan en la taza. En la línea superior de la pantalla aparece CAPPUCCINO y en la línea inferior una barra y porcentaje de progreso. La cantidad de leche y café está prefi jada en cantidades normales. Puede cambiarlas y guardarlas para adaptarlas a su gusto, consulte "Confi guración del programa del cappuccino" en la página 20. En la pantalla aparece el último ajuste de café seleccionado. Hacer espuma/calentar leche

1. Siga los pasos descritos en (consulte "Preparación de cappuccino o

leche caliente" en las páginas 16 y 17)

2. Retire el conducto del dispensador de leche y coloque una taza

grande bajo el dispensador de café y el conducto del dispensador de leche (fi g. 20).

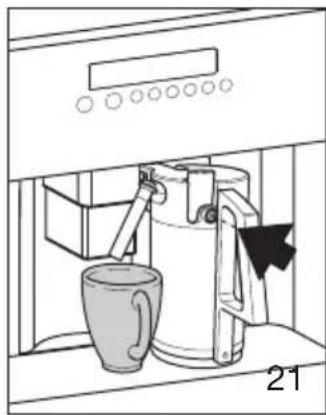

3. Pulse el botón "cappuccino" dos veces (con una diferencia de

2 segundos). La leche caliente y espumosa y se echa en la taza. En la línea superior de la pantalla aparece LECHE CON ESPUMA y en la línea inferior una barra y porcentaje de progreso. La cantidad de leche y café está prefi jada en cantidades normales. Puede cambiarlas y guardarlas para adaptarlas a su gusto, consulte "Confi guración del programa del cappuccino" en la página 20. En la pantalla aparece el último ajuste de café seleccionado. CLEAN 20ES 19 Limpieza de las boquillas Limpie las boquillas de cada recipiente para leche tras calentar leche o preparar cappuccino. Si no, pueden endurecerse los restos de leche.

1. Coloque un recipiente bajo el conducto del dispensador de leche

y pulse en el botón LIMPIAR en el recipiente para leche durante al menos 5 segundos. (fi g. 21). En la pantalla aparece ¡LIMPIAR! Advertencia hay riesgo de quemadura por el vapor y el agua caliente que sale del conducto del dispensador de leche.

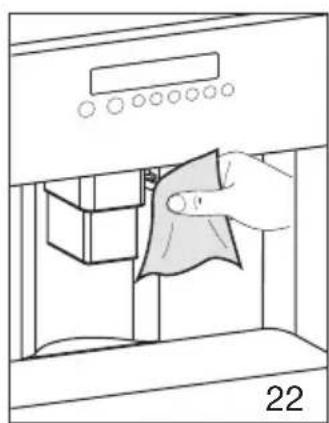

2. Retire el recipiente para leche y limpie las boquillas del

electrodoméstico con un paño húmedo (fi g. 22).

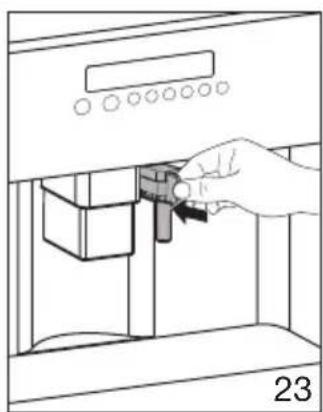

3. Coloque la boquilla de agua caliente en su lugar (fi g. 23).

Tras fi nalizar la limpieza, retire el recipiente para leche y colóquelo en el frigorífi co ya que la leche no debe estar fuera del frigorífi co más de 15 minutos. Consulte "Limpieza de las boquillas y del recipiente para leche" en la página 23 si desea más información sobre la limpieza del recipiente para leche. USO CLEAN

23ES 20 USO Confi guración del programa cappuccino Las cantidades de leche y café necesarias para preparar un cappuccino están prefi jadas en los niveles normales de fábrica. Puede ajustarlas y cambiarlas a su gusto.

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú PROGRAMA CAPPUCCINO. Confi rme la opción del menú con el botón OK.

2. Aparece en la pantalla CANTIDAD DE LECHE. Si desea cambiar y

guardar la cantidad de leche utilizada para preparar un cappuccino, confi rme la opción del menú con el botón OK.

3. En la pantalla aparece una barra que representa la cantidad de leche

utilizada para preparar un cappuccino. Se puede seleccionar una cantidad distinta utilizando los botones de desplazamiento < o > en 10 pasos. Una barra completa indica que se ha seleccionado la cantidad máxima de leche para el programa capuccino, 120-180 ml (según la cantidad de espuma fi jada).

4. Cuando aparece la cantidad de relleno deseada, confírmela con el

botón OK. (En caso contrario, el electrodoméstico vuelve al modo café tras 120 segundos sin guardar las entradas). La pantalla vuelve automáticamente a la opción del menú CANTIDAD DE LECHE tras programarla.

5. Si desea cambiar y guardar la cantidad de café utilizada para preparar

un cappuccino, pulse los botones de desplazamiento < o > hasta que aparezca la opción del menú CAFÉ PARA CAPPUCCINO Confi rme la opción del menú con el botón OK.

6. En la pantalla aparece una barra que representa la cantidad de café

utilizada para preparar un cappuccino. Se puede seleccionar una cantidad distinta utilizando los botones de desplazamiento < o > en 10 pasos. La barra llena indica que se selecciona la cantidad máxima de café para el programa cappuccino de 220 ml.

7. Cuando aparece la cantidad de relleno deseada, confírmela con el

botón OK. (En caso contrario, el electrodoméstico vuelve al modo café tras 120 segundos sin guardar las entradas). La pantalla vuelve automáticamente a la opción del menú CAFÉ PARA CAPPUCCINO tras programarla. Para volver al modo café, pulse el botón de MENÚ dos veces o espere unos 120 segundos hasta que el electrodoméstico vuelve automáticamente al modo café.ES 21 MANTENIMIENTO Limpieza Antes de realizar cualquier operación de limpieza, apague el electrodoméstico al pulsar el botón on/off y dejar que se enfríe. No sumerja la máquina de espresso en agua. Es un electrodoméstico. No utilice disolventes ni productos de limpieza abrasivos para limpiarlo. Es sufi ciente con un paño húmedo suave. No lave ninguno de sus componentes en un lavavajillas. Limpieza de la máquina de café Limpie el recipiente de desechos del café (como se indica en la página

12) cuando se tenga que vaciar. El depósito de agua también debe

limpiarse de forma regular. La bandeja de goteo dispone de un indicador de nivel (rojo) que muestra el nivel de agua que contiene. Cuando el indicador comienza a estar visible (unos milímetros debajo de la bandeja de goteo), se debe vaciar y limpiar la bandeja. Compruebe que los agujeros del surtidor de café no estén bloqueados. Para desbloquearlos, raspe los residuos de café secos con una aguja (fi g. 24). Limpieza de la unidad de escaldado La unidad de escaldado debe limpiarse con regularidad para evitar que el café se incruste, lo cual puede provocar fallos. Hágalo de esta forma:

1. Apague el electrodoméstico pulsando el botón en el (no apague el

interruptor principal ni desenchufe) y espere a que se apague la pantalla.

2. Abra la puerta de servicio (consulte la fi g. 8 en la página 12).

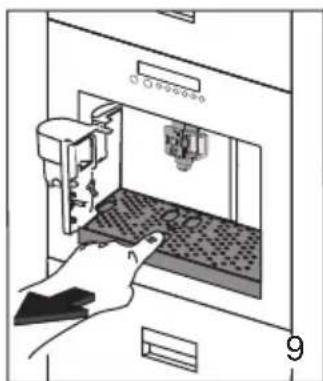

3. Extraiga la bandeja de goteo y el recipiente de desechos del café

(consulte la fi g. 9 en la página 12) y límpiela.

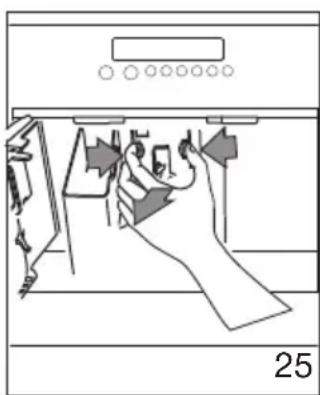

4. Pulse los dos botones rojos de liberación en la unidad de escaldado

a los lados y hacia el centro (fi g. 25) y extráigala. Solo puede extraer la unidad cuando el electrodoméstico está apagado (al pulsar el botón on/off en el panel de control). En caso contrario, la máquina de café puede resultar gravemente dañada. Limpie la unidad de escaldado con agua corriente sin utilizar detergente. No limpie la unidad de escaldado en el lavavajillas.

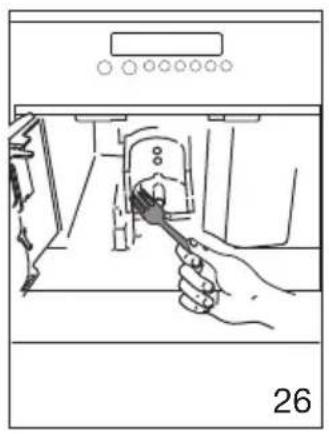

5. Limpie la parte interior de la máquina con cuidado. Raspe el café

incrustado en la máquina de café utilizando un tenedor de madera o plástico o algo similar que no la raye (fi g. 26).

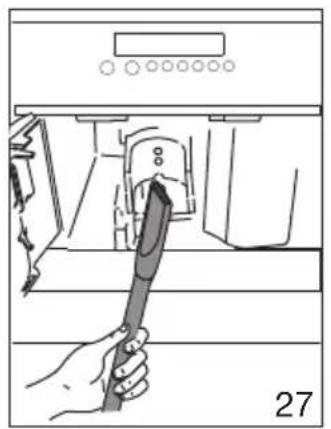

6. Retire todos los restos con una aspiradora (fi g. 27).

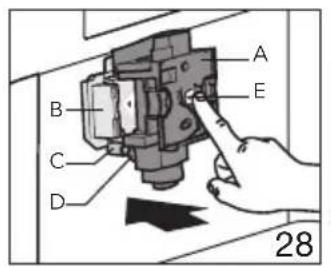

7. Sustituya la unidad de escaldado (A) al empujarla hacia el soporte

(B) y el perno (C). El perno se debe introducir en el tubo (D) en la parte inferior de la unidad de escaldado. Empuje con fuerza donde aparece EMPUJAR (E) hasta que se escuche que la unidad de escaldado está volviendo a su lugar (fi g. 28).

8. Cuando haya oído hacer clic la unidad, asegúrese de que los

botones rojos han saltado, de lo contrario no podrá cerrar la puerta de servicio.

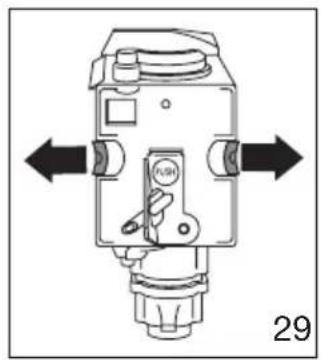

• Los dos botones rojos han salido correctamente (fi g. 29).

• Si la unidad de escaldado no se coloca de forma correcta no se puede cerrar la puerta de servicio.

• Si es complicado introducir la unidad de escaldado, se debe hacer a la altura adecuada (antes de introducirla) al empujarla con fuerza de arriba a abajo (fi g. 31).

• Si aún le resulta complicado introducir la unidad de escaldado:

• Déjela fuera del electrodoméstico, coloque la bandeja de goteo, cierre la puerta de servicio, ponga el interruptor principal en su parte trasera a 0 y a continuación a I de nuevo.

• Espere que se apaguen todas las luces, abra la puerta, extraiga la bandeja de goteo y sustituya la unidad de escaldado.

• Sustituya la bandeja de goteo junto al recipiente de restos.

• Cierre la puerta de servicio. Limpieza de las boquillas y del recipiente para leche Limpie las boquillas del recipiente para leche cada vez que caliente leche o que prepare cappuccino (consulte "Limpieza de las boquillas" en la página 19). El recipiente para leche se debe limpiar de forma regular.

1. Desenrosque la tapa del recipiente de la leche con un pequeño giro

en sentido de las agujas del reloj y retírela.

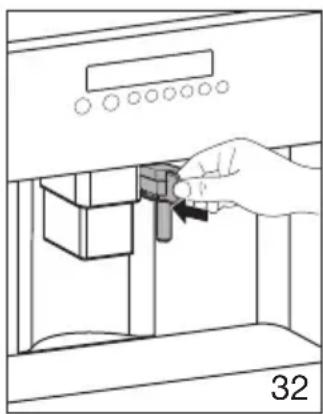

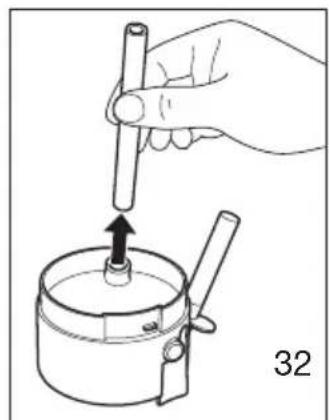

2. Retire el conducto de succión (fi g. 32).

3. Retire el conducto dispensador de leche y el deslizador en la tapa

4. Limpie detenidamente todas las piezas con agua caliente y detergente.

No limpie las piezas del recipiente para leche en el lavavajillas! Otra forma de limpiar fácilmente la jarra de leche: Rellene la jarra de leche con agua y colóquela en el dispositivo. Pulse el botón "Cappuccino automático' dos veces. Repítalo tres veces.

33ES 24 MANTENIMIENTO Uso de las opciones del menú Las opciones del menú se utilizan para modifi car y guardar los ajustes de fábrica del electrodoméstico, para iniciar programas y buscar información. Son:

• Idioma (consulte "Confi guración del idioma" en la página 24)

• Dureza de agua (consulte "Dureza de agua" en la página 24)

• Temperatura (consulte "Confi guración de la temperatura" en la página 25)

• Hora de apagado automático (consulte "Confi guración de la hora de apagado automático" en la página 26)

• Programa café (consulte "Cambio de la cantidad de café" en la página 13)

• Programa de cappuccino (consulte "Confi guración del programa de cappuccino" en la página 20)

• Agua caliente (consulte "Preparación de agua caliente" en la página 16)

• Descalcifi cación (consulte "Realización del programa de descalcifi cación" en la página 26)

• Limpieza (consulte "Limpieza" en la página 28)

• Estadísticas (consulte "Estadísticas" en la página 28)

• Volver a valores predeterminados (consulte "Reinicio del electrodoméstico a sus ajustes de fábrica" en la página 28) Si no pulsa OK tras cambiar un ajuste, el electrodoméstico vuelve automáticamente al modo café tras 120 segundos sin guardar las entradas. Para volver al modo café, pulse el botón MENÚ dos veces. Confi guración del idioma Puede escoger entre varios idiomas. Se puede seleccionar un idioma distinto así:

1. Pulse el botón MENÚ y los botones de desplazamiento < o >

hasta que aparezca la opción del menú SELECCIONAR IDIOMA. Confi rme la opción del menú con el botón OK.

2. El idioma confi gurado aparece en la pantalla. Pulse los botones

de desplazamiento < o > hasta que aparezca el idioma deseado. Cuando aparece el idioma deseado, confírmelo con el botón OK. Dureza del agua Aparece un mensaje de DESCALCIFICAR POR FAVOR tras el funcionamiento del electrodoméstico durante un periodo de tiempoES 25 MANTENIMIENTO confi gurado de fábrica, calculado según la cantidad máxima de cal que se encuentra en el agua utilizada. Si es necesario, se puede ampliar este periodo, haciendo una descalcifi cación con menor frecuencia, al programar el electrodoméstico según el contenido de cal real en el agua utilizada. Hágalo de esta forma:

1. Retire la banda de "Prueba de dureza total" (delante de su manual).

Sumérjala por completo en agua durante algunos segundos. Retírela y espere 30 segundos hasta que cambie su color y se formen varios puntos rojos. Por ejemplo, si hay 3 puntos rojos en la banda de prueba, debe confi gurar el nivel de dureza de agua en 3. Si ya no dispone de una prueba de dureza de agua, puede buscar los datos en la siguiente tabla.

2. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú DUREZA DE AGUA. Confi rme la opción del menú con el botón OK.

3. Aparece en la pantalla este ajuste. Pulse los botones de desplazamiento

< o > hasta que aparezca el nivel de dureza establecido. Confi rme la selección con el botón OK. El electrodoméstico ya está programado para emitir un aviso de descalcifi cación cuando sea necesario, en función de la dureza real del agua. Puede obtener información sobre la dureza del agua de su zona en la empresa local de abastecimiento de agua. La siguiente tabla muestra la confi guración de dureza de agua que su máquina necesita. Dureza alemana Dureza francesa Máquina de dureza de agua

> 21 dH > 37 fH 4 Ajuste de la temperatura del café Puede escoger entre tres niveles de temperatura. Los niveles de temperatura del café se defi ne así:

• TEMPERATURA ALTAES 26 MANTENIMIENTO El ajuste de fábrica es TEMPERATURA ALTA. Puede cambiar esto así:

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú TEMPERATURA. Confi rme la opción del menú con el botón OK.

2. Aparece en la pantalla este ajuste. Seleccione otra temperatura

con los botones de desplazamiento < o >. Cuando aparece la temperatura deseada, confírmela con el botón OK. Confi guración del tiempo de apagado Si el electrodoméstico no se utiliza durante un tiempo, se apaga automáticamente por razones de seguridad y para ahorrar energía. Puede elegir entre 3 tiempos de apagado:

• TIEMPO DE APAGAR EN 3 HORAS Puede cambiar esto así:

1. Pulse el botón MENÚ y los botones de desplazamiento < o >

hasta que aparezca la opción del menú TIEMPO DE APAGADO AUTOMÁTICO. Confi rme la opción del menú con el botón OK.

2. Seleccione otro tiempo de apagado con los botones de

desplazamiento < o >. Cuando aparece el tiempo de apagado deseado, confírmelo con el botón OK. Realización del programa de descalcifi cación Cuando aparece en la pantalla DESCALCIFICAR POR FAVOR, se debe descalcifi car el electrodoméstico.

1. Introduzca la boquilla de agua caliente (fi g. 32).

2. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú DESCALCIFICAR. Confi rme la opción del menú con el botón OK.

3. Aparece en la pantalla DESCALCIFICAR NO. Pulse el botón de

desplazamiento < y aparece en la pantalla DESCALCIFICAR SÍ. Confi rme con el botón OK. Comienza el programa de descalcifi cación. La línea superior de la pantalla alterna entre AÑADIR DESCALCIFICADOR y PULSAR TECLA DE MENÚ.

4. Vacíe el depósito de agua y vierta su contenido en la botella del

descalcifi cador que se incluye en la máquina. Rellénela con agua natural hasta el nivel MAX. Para las siguientes operaciones de descalcifi cación, se puede comprar una solución dedescalcifi cación en los servicios técnicos autorizados. 32ES 27 MANTENIMIENTO Asegúrese de que las salpicaduras del producto de descalcifi cación no entran en contacto con las superfi cies sensibles a ácidos, como mármol, piedra caliza y cerámica.

5. Coloque un recipiente de al menos 1,5 litros de capacidad bajo la

boquilla de agua caliente (consulte fi g. 2 en la página 9).

6. Pulse el botón MENÚ. En la pantalla aparece DESCALCIFICANDO.

El líquido de descalcifi cación sale de la boquilla de agua caliente. El programa de descalcifi cación hace algunos lavados y pausas para eliminar los depósitos de cal dentro de la máquina de café. Después de 30 minutos, el depósito de agua está vacío y la línea superior de la pantalla alterna entre DESCALCIFICACIÓN COMPLETA y PULSAR TECLA DE MENÚ.

7. Pulse el botón MENÚ. En la pantalla aparece LIMPIANDO, LLENAR

DEPÓSITO. El electrodoméstico ya está listo para un proceso de limpieza con agua limpia.

8. Vacíe el recipiente bajo la boquilla de agua caliente y colóquelo de

nuevo bajo la boquilla de agua caliente.

9. Extraiga el depósito de agua y rellénelo con agua limpia.

10. Coloque el depósito de agua en su lugar. En la pantalla aparece:

LIMPIANDO, PULSA TECLA DE MENÚ.

11. Pulse el botón MENÚ. Un proceso de limpieza se realiza con agua

limpia y el agua de limpieza sale de la boquilla de agua caliente. Tras algunos minutos, el depósito de agua está vacío y aparece en la pantalla ACLARADO COMPLETO, PULSAR TECLA DE MENÚ.

12. Pulse el botón MENÚ. Aparece en la pantalla LLENAR DEPÓSITO!

13. Extraiga el depósito de agua, rellénelo con agua limpia y colóquelo

de nuevo en su lugar. El electrodoméstico ya está listo para que se utilice de nuevo y vuelve al último modo de café seleccionado. Si se interrumpe el ciclo de descalcifi cación antes de que acabe, el electrodoméstico sigue mostrando el mensaje para descalcifi car y se debe iniciar el programa de nuevo desde el principio. Si no descalcifi ca el electrodoméstico se anula la garantía.ES 28 MANTENIMIENTO Limpieza Si han transcurrido 2/3 minutos desde que preparó el último café, debe limpiar el sistema para precalentar la unidad de escaldado. Seleccione la función de limpieza del menú adecuado. Permita que el agua vaya a la bandeja de goteo que está debajo. También puede utilizar este agua para calentar la taza que está utilizando para el café. En este caso, permita que el agua caliente vaya a la taza (y luego vacíela).

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú LIMPIEZA. Confi rme la opción del menú con el botón OK.

2. El electrodoméstico realiza un ciclo de limpieza automático (sale agua

caliente de los surtidores y se recoge en la bandeja de goteo debajo). Estadísticas Puede observar los siguientes valores informativos:

• número total de cafés preparados con el electrodoméstico hasta ese momento;

• número de procesos de descalcifi cación realizados;

• número de cappuccinos preparados. 2 tazas de café echadas a la vez cuentan como 2 tazas. Haga lo siguiente para saber los valores:

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú ESTADÍSTICA. Confi rme la opción del menú con el botón OK.

2. El número de tazas echadas hasta el momento aparece en la

pantalla, ej. CAFÉ TOT. 135.

3. Pulse repetidamente el botón de desplazamiento > para mostrar el

número de procesos de descalcifi cación realizados, ej. DESCALCIF. TOT. 5 y el número de cappuccinos, ej. TOT. CAPPUCCINO 135. Reajuste del electrodoméstico a sus ajustes de fábrica Esta función reajusta los valores cambiados anteriormente a los ajustes de fábrica.ES 29 MANTENIMIENTO Se ven afectados estos ajustes o datos guardados:

• tiempo de apagado. Los valores por defecto se pueden reajustar así:

1. Pulse el botón MENÚ y los botones de desplazamiento < o > hasta

que aparezca la opción del menú RESET. Confi rme la opción del menú con el botón OK.

2. Aparece en la pantalla RESET NO.

3. Pulse el botón de desplazamiento < hasta que aparece en la

pantalla RESET SI. Confi rme la opción del menú con el botón OK.ES 30 MENSAJES

MENSAJE SIGNIFICADO QUÉ HACER

LLENAR DEPÓSITO El depósito de agua está vacío o no está bien colocado. El depósito de agua está sucio o tiene depósitos de cal en su interior. Rellene el depósito de agua e introdúzcalo según las instrucciones, página 8 (fi g. 1). Limpie o descalcifi que el depósito de agua.

CALIENTE El café sale demasiado lento. La cafetera no hace café. Gire el botón de confi guración del nivel de molido en sentido de las agujas del reloj una posición (consulte "Confi guración del nivel de molido" en la página 14). Coloque un recipiente bajo la boquilla de agua caliente y pulse el botón "agua caliente"

CAFÉ SOBRANTE El contenedor está lleno. Vacíe, limpie y sustituya el contenedor como se indica en la página 12. INTRODUZCA EL CONTENEDOR El contenedor no se sustituyó tras la limpieza. Abra la puerta de servicio e introduzca el contenedor. AÑADIR CAFÉ PREMOLIDO No se colocó café molido en el conducto de llenado tras seleccionar la función de café premolido. Añada café molido según lo indicado en (consulte "Preparación de café espresso con café molido" en las páginas 14 y 15).

LLENAR RECIPIENTE DE

GRANOS No hay más granos de café en el recipiente de granos. Si el mecanismo de molido comienza a hacer ruidos esto puede signifi car que una pequeña piedra haya bloqueado el mecanismo de molido. Llene el recipiente de granos de café. Consulte con el servicio de atención al cliente.ES 31 MENSAJES

MENSAJE SIGNIFICADO QUÉ HACER

DESCALCIFIQUE POR FAVOR Muestra que la máquina de café tiene cal incrustada. El programa de descalcifi cación se debe realizar a la mayor brevedad (consulte "Realización del programa de descalcifi cación" en las páginas 26 y 27). CERRAR PUERTA La puerta de servicio está abierta. Cierre la puerta de servicio. Si no puede cerrar la puerta de servicio, asegúrese de que la unidad de escaldado se ha introducido de forma correcta (consulte "Limpieza de la unidad de escaldado" en las páginas 21, 22 y 23).

INTRODUCIR UNIDAD DE

ESCALDADO Puede que alguien olvidara colocar la unidad de escaldado en la máquina de café tras limpiarla. Introduzca la unidad de escaldado, (consulte "Limpieza de la unidad de escaldado" en las páginas 21, 22 y 23). ALARMA GENERAL El interior de la máquina está muy sucio. Limpie el interior de la máquina con cuidado (consulte "Limpieza de la máquina de café" en la página 21). Si aún aparece este mensaje cuando se haya limpiado, consulte con el servicio de atención al cliente.ES 32 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS Tabla de fallos Si el electrodoméstico no funciona de forma adecuada, esto no signifi ca que esté defectuoso. Si la máquina de café no funciona y aparece un mensaje, consulte la información de resolución de problemas del capítulo 7. Si no aparece ningún mensaje, intente encontrar una solución comprobando los puntos tratados en la siguiente tabla o póngase en contacto con el servicio técnico. (Consulte el certifi cado de garantía si desea más información.)

FALLO RAZÓN SOLUCIÓN

El café no está caliente. No se precalentaron las tazas. La unidad de escaldado está demasiado fría. Precaliente las tazas lavándolas con agua caliente (consulte "Consejos para preparar café caliente" en las páginas 11 y 12). Caliente la unidad de escaldado con el programa de lavado antes de hacer café (consulte "Limpieza" en la página 28). El café no tiene crema sufi ciente. El café está demasiado molido en trozos. La mezcla del café no es adecuada. Gire el botón de confi guración del nivel de molido en sentido contrario a las agujas del reloj (consulte "Confi guración del nivel de molido" en la página 14). Utilice una mezcla de café adecuada para máquinas de café automáticas. El café sale demasiado lento. El café está demasiado fi no. Gire el botón de confi guración del nivel de molido en sentido de las agujas del reloj una posición (consulte "Confi guración del nivel de molido" en la página 14). El café sale demasiado rápido. El café está demasiado molido en trozos. Gire el botón de confi guración del nivel de molido en sentido contrario a las agujas del reloj (consulte "Confi guración del nivel de molido" en la página 14). El café solo sale por uno de los surtidores del dispensador de café. Los agujeros de los surtidores están bloqueados. Retire los residuos de café seco con una aguja (consulte "Limpieza de la máquina de café" en la página 21, fi g. 24).ES 33 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS

FALLO RAZÓN SOLUCIÓN

Cuando se gira el botón "intensidad del café/café premolido" por completo a la izquierda o a la derecha, sale agua de la máquina en vez de café. El café molido puede estar atascado en el conducto de llenado. Retire el café molido con ayuda de un cuchillo (consulte la página 16, fi g 14). A continuación limpie la unidad de escaldado y la parte interna de la máquina, (consulte "Limpieza de la unidad de escaldado" en las páginas 21, 22 y 23). La máquina no se enciende/ apaga cuando se pulsa el botón on/off. El interruptor principal del lado derecho del electrodoméstico no está encendido o el enchufe no está enchufado. Compruebe que el interruptor principal esté en posición I y que el cable de alimentación esté enchufado en el enchufe de forma adecuada. La unidad de escaldado no se puede extraer para su limpieza. La máquina de café está encendida. La unidad de escaldado solo puede extraerse cuando la máquina está apagada. Apague el electrodoméstico y extraiga la unidad de escaldado (consulte "Limpieza de la unidad de escaldado" en la página 21, fi g. 25). IMPORTANTE: La unidad de escaldado solo puede extraerse cuando el electrodoméstico está apagado. Si intenta extraer la unidad de escaldado mientras la máquina de café está encendida, puede resultar dañada. Se introdujo demasiado café premolido. Extraiga la unidad de escaldado y limpie la parte interna de la máquina con cuidado, (consulte "Limpieza de la máquina de café" y "Limpieza de la unidad de escaldado" en las páginas 21, 22 y 23). Repita el proceso utilizando un máximo de 2 cucharas de medición de café molido.ES 34 LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS

FALLO RAZÓN SOLUCIÓN

Se utilizó café molido (en lugar de granos de café) y la máquina no hará café. El botón "intensidad del café/ café premolido" no se ha girado por completo a la izquierda o a la derecha y el mecanismo de trituración ha utilizado café molido y premolido. Se introdujo café premolido mientras la máquina estaba apagada. Limpie el interior de la máquina con cuidado (consulte la página 12). Repita el proceso, pero primero gire el botón "intensidad del café/café premolido" por completo hacia la izquierda o derecha (consulte "Preparación de café espresso utilizando café molido" en la página 14). Extraiga la unidad de escaldado y limpie la parte interna de la máquina con cuidado, (consulte "Limpieza de la máquina de café" y "Limpieza de la unidad de escaldado" en las páginas 21, 22 y 23). Repita el proceso con la máquina encendida. El café no sale de los surtidores en el dispensador de café sino de la puerta de servicio lateral. Los agujeros del dispensador de café están bloqueados con café seco. El cajón oscilante del interior de la puerta de servicio está bloqueado y no se mueve. Retire el café seco con una aguja (consulte "Limpieza de la máquina de café" en la página 21, fi g. 24). Limpie el cajón oscilante con cuidado, sobre todo la zona que rodea las bisagras para que sigan moviéndose. La leche hace demasiada espuma o demasiado poca. Ajuste incorrecto del deslizador en la tapa del recipiente para leche. Si la leche no está lo sufi cientemente espumosa, puede que el recipiente para leche no esté en su lugar. Puede confi gurar la cantidad de espuma en la leche a cualquier nivel utilizando el deslizador en la tapa (fi g. 19 en la página 17): 'CAPPUCCINO' (leche muy espumosa) o 'CAFFELATTE' (leche no tan espumosa). Coloque el recipiente para leche de forma correcta en su lugar. (fi g. 18 en la página 17).ES 35

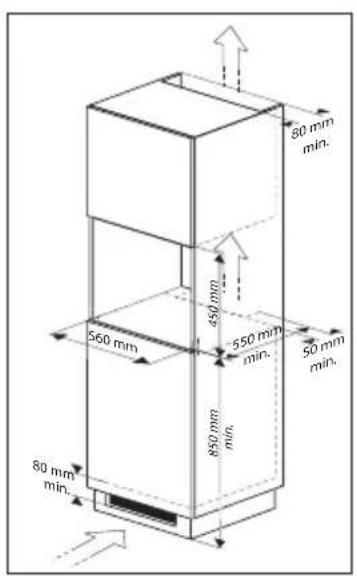

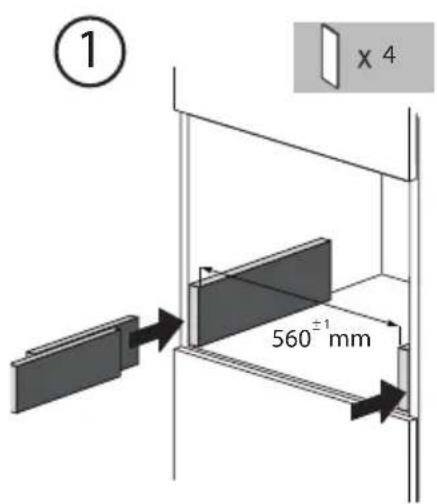

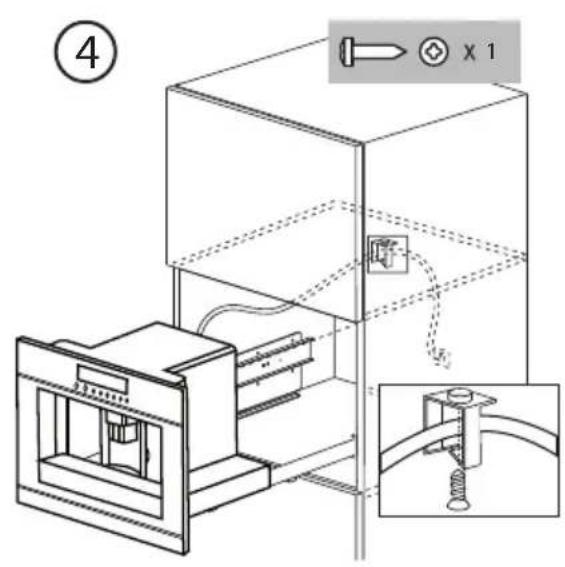

INSTRUCCIONES DE INSTALACIÓN

Lo que debe tener en cuenta

• Tras retirar el envase, asegúrese de que el producto está completo y no tiene daños. Si tiene dudas, no utilice este electrodoméstico y póngase en contacto con un profesional cualifi cado.

• Un técnico cualifi cado debe realizar la instalación de conformidad con la legislación actual.

• Los elementos del embalaje (bolsas de plástico, poliestireno, etc.) no deben dejarse al alcance de los niños ya que suponen un peligro.

• No instale el electrodoméstico en ambientes en los que la temperatura puede llegar a 0 ºC o inferior (puede resultar dañado si el agua se congela).

• Asegúrese de que el voltaje de la corriente se corresponde con el voltaje indicado en la placa indicadora del electrodoméstico. Conecte el electrodoméstico a un enchufe conectado a tierra con una corriente mínima de 10 A. No se considerará al fabricante responsable de los posibles incidentes provocados por un fallo al conectar a tierra la red.

• El enchufe debe estar visible tras la instalación.

• No toque nunca el enchufe con las manos húmedas.

• No tire nunca del cable de alimentación, ya que podría dañarlo.

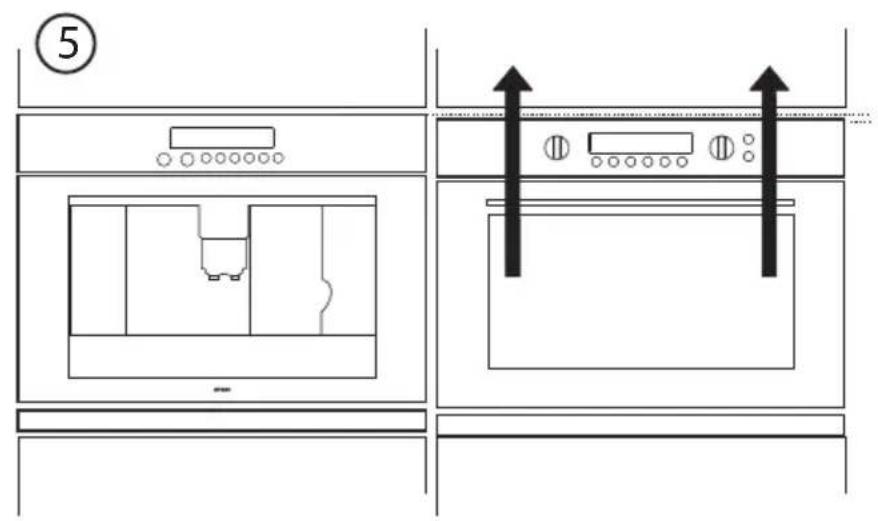

• Este aparato se puede instalar sobre un horno empotrado si este está dotado de ventilador en la parte posterior (potencia máxima: 3 KW).

• No utilice nunca adaptadores de enchufes múltiples o cables de extensión.

• El cable de alimentación de este electrodoméstico no lo debe sustituir el usuario ya que esta operación debe realizarse con herramientas especiales. Si se daña el cable o se tiene que sustituir, póngase en contacto con un servicio técnico autorizado para evitar riesgos.

• Para la conexión eléctrica, utilice un cable tipo HO5 VV-F tal y como se indica en la siguiente tabla: Conductores Cantidad x tamaño 230 V ~+ ~ 3 x 1,0 mm

• Debe personalizar la dureza de agua a la mayor brevedad siguiendo las instrucciones en 6.2.2 en las páginas 24 y 25.ES 36

INSTRUCCIONES DE INSTALACIÓN

Conexión eléctrica El electrodoméstico debe conectarlo un técnico autorizado del servicio. La conexión debe cumplir con las leyes nacionales y locales. El electrodoméstico tiene que estar conectado a tierra. El electrodoméstico viene con un cable de alimentación que debe estar provisto de un conector. Consulte la siguiente tabla: Si desea hacer una conexión fi ja, asegúrese de que instala un interruptor omnipolar con una separación de contacto de al menos 3 mm en la línea de suministro. Integración Compruebe las medidas mínimas necesarias para la instalación adecuada del electrodoméstico. La cafetera se debe instalar en una unidad de columna, que se debe fi jar a la pared. 850 mm min. 560 mm80 mm min. 550 mm min. 50 mm min. 80 mm min. 450 mm560 mm

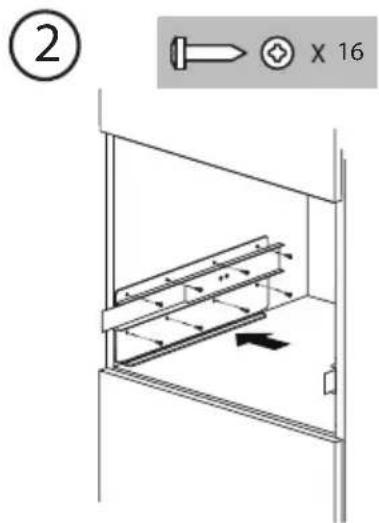

INSTRUCCIONES DE INSTALACIÓN

5ES 38 APÉNDICES Eliminación del electrodoméstico y embalaje El embalaje de este electrodoméstico es reciclable y puede estar hecho de:

• lámina de polietileno (PE)

• poliestireno sin CFC (espuma dura de PS)

• cinta de polipropileno (PP) Elimine estos materiales de forma responsable y según la normativa del gobierno. El electrodoméstico lleva el símbolo de un cubo tachado para indicar que el procesamiento por separado es obligatorio a fi n de evitar efectos negativos para el medioambiente y la salud pública. Esto signifi ca que, al fi nal de su ciclo de vida, debe depositarlo en un centro de recogida de residuos especial que controlen las autoridades locales o el vendedor. El procesamiento por separado permite la recuperación de los materiales utilizados en la producción de este electrodoméstico, produciendo así un ahorro importante en términos de materias primas y energía. Declaración de conformidad Declaramos que nuestros productos cumplen con las directivas, decisiones y regulaciones europeas así como con los requisitos recogidos en los estándares indicados. Datos técnicos La placa de datos en el lateral del electrodoméstico indica la carga total cuando está conectado, el voltaje y la frecuencia necesaria.
