GEBRUIKSAANWIJZING CM4411ACUU Atag

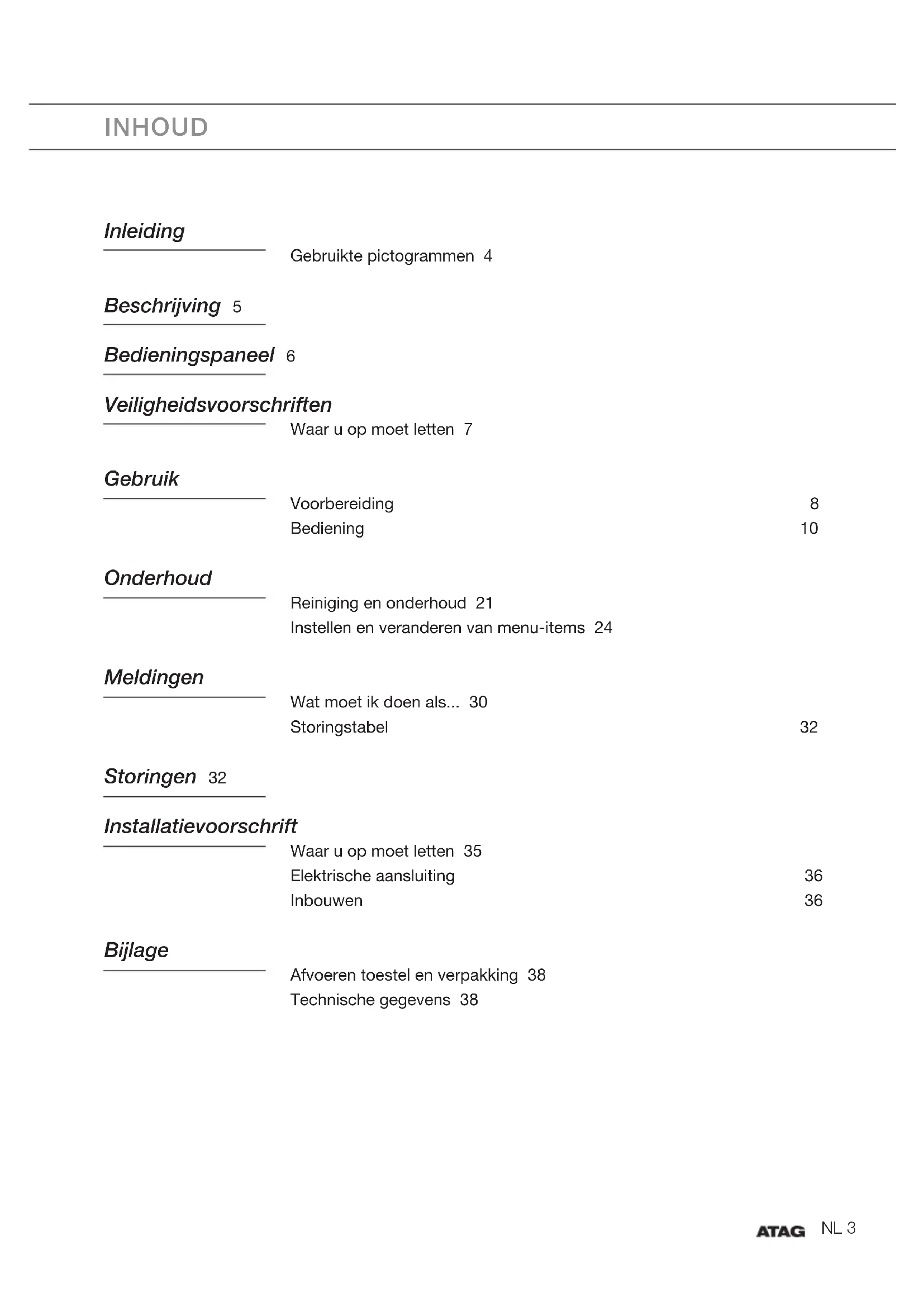

Manual ES 3 - ES 32NL 3 INHOUD Inleiding Gebruikte pictogrammen 4 Beschrijving 5 Bedieningspaneel 6 Veiligheidsvoorschriften Waar u op moet letten 7 Gebruik Voorbereiding 8 Bediening 10 Onderhoud Reiniging en onderhoud 21 Instellen en veranderen van menu-items 24 Meldingen Wat moet ik doen als... 30 Storingstabel 32 Storingen 32 Installatievoorschrift Waar u op moet letten 35 Elektrische aansluiting 36 Inbouwen 36 Bijlage Afvoeren toestel en verpakking 38 Technische gegevens 38NL 4 INLEIDING Met deze koffi emachine maakt u heerlijke koppen koffi e, espresso en cappuccino. U kunt de machine volledig op uw persoonlijke wensen instellen. In deze handleiding staat beschreven op welke wijze u de koffi e- machine optimaal kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product. Er is koffi e gebruikt om de machine in de fabriek te testen. Het is daarom volkomen normaal dat er koffi eresten in de molen zitten. Deze machine is gegarandeerd nieuw. Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen. Veel plezier met deze koffi emachine! Gebruikte pictogrammen Belangrijk om te weten Gevaar! Elektrisch apparaat Brandgevaar! Tip De onderdelen die in contact kunnen komen met koffi e of melk voldoen aan de voorschriften van de EEG verordening 1935/2004 inzake materialen en voorwerpen bestemd om met levensmiddelen in contact te komen. Deze machine is conform de Europese richtlijn 2004/108/CE inzake de elektro-magnetische compatibiliteit (EMC).NL 5 BESCHRIJVING

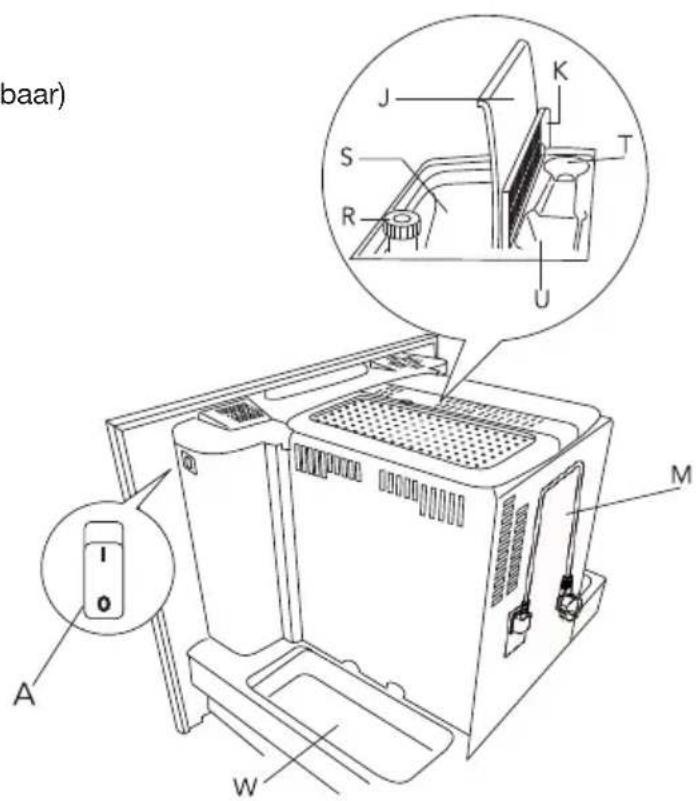

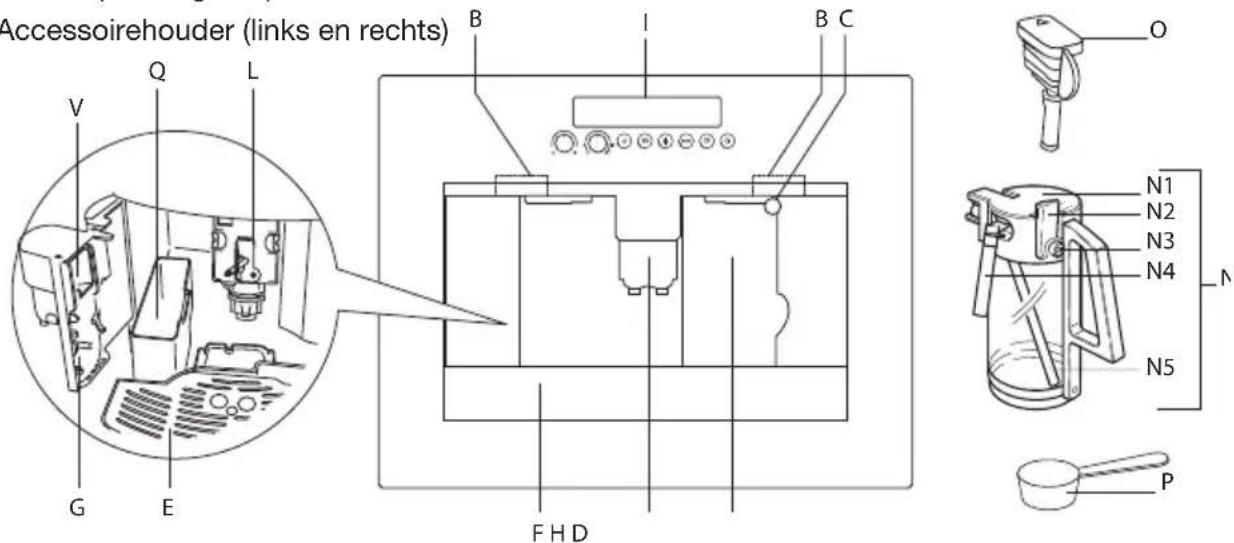

A. Aan-uitschakelaar B. Handgrepen C. Mondstuk D. Waterreservoir (uitneembaar) E. Plateau voor kopjes F. Lekbakje (uitneembaar) G. Servicedeurtje H. Koffi e-uitloopopeningen (in hoogte verstelbaar)

J. Deksel koffi ebonenhouder K. Deksel voor gemalen koffi e L. Zetgroep M. Netsnoer N. Melkkan: N1. Deksel (afneembaar) N2. Schuif CAFFELATTE/CAPPUCCINO (afneembaar) N3. Knop CLEAN N4. Melkuitloop (afneembaar) N5. Aanzuigpijpje (afneembaar) O. Waterspuit (afneembaar) P. Maatschepje voor voorgemalen koffi e Q. Houder voor koffi edik (uitneembaar) R. Regelknop voor de maalgraad S. Koffi ebonenhouder T. Ruimte voor het maatschepje U. Trechter voor gemalen koffi e

V. Lade (beweegbaar)

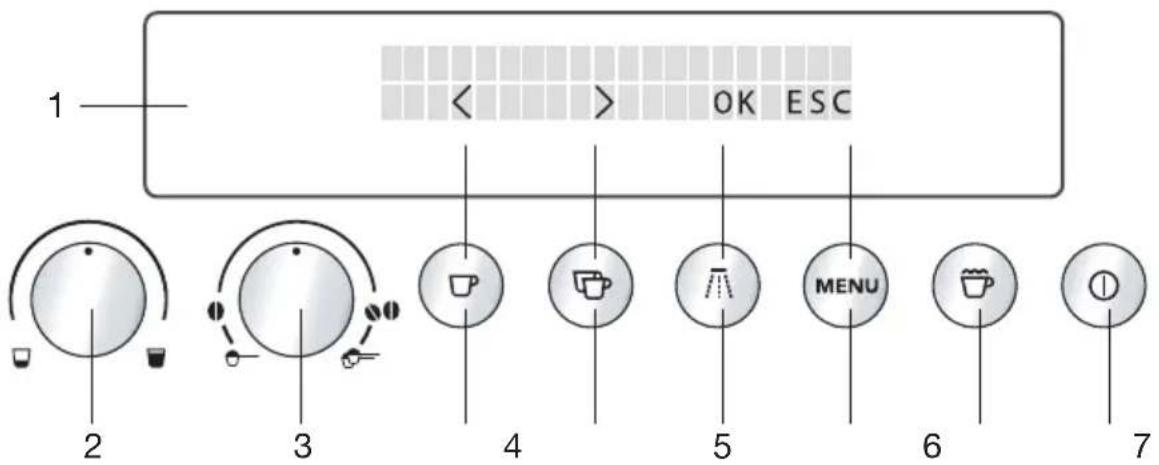

2. Instelknop voor de hoeveelheid koffi e

- Espresso - Klein kopje koffi e - Normale kop koffi e - Grote kop koffi e - Mok koffi e

3. Instelknop voor de sterkte van de koffi e

- Voorgemalen 1 kop koffi e - Extra milde smaak - Milde smaak - Normale smaak - Sterke smaak - Extra sterke smaak - Voorgemalen 2 koppen koffi e

4. Keuzetoets voor één kop koffi e

- In de MENU-modus is deze toets voor het bladeren (<)

5. Keuzetoets voor twee koppen koffi e

- In de MENU-modus is deze toets voor het bladeren (>)

6. Keuzetoets voor heet water

- In de MENU-modus is deze toets om een menu-item te bevestigen (OK)

7. Toets MENU voor het in- of uitschakelen van de instelmodus voor de

menu-items - In de MENU-modus is deze toets voor het teruggaan naar het laatste menu-item, zonder veranderingen door te voeren (ESC)

• WAARSCHUWING: dit apparaat en de toegankelijke delen worden heet tijdens het gebruik. Raak hete delen niet aan. Houd kinderen jonger dan 8 jaar uit de buurt tenzij er voortdurend op hen wordt gelet.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, alsmede personen met beperkte lichamelijke, zintuiglijke of mentale vermogens of met ontbrekende ervaring en kennis, mits zij onder toezicht staan of instructies krijgen in veilig gebruik van het apparaat en begrijpen wat de betreffende gevaren zijn. Zorg voor voldoende ventilatie tijdens het gebruik.

• De koffi emachine is uitsluitend bedoeld voor huishoudelijk gebruik (maximaal 3000 kopjes koffi e per jaar). Elk ander gebruik wordt beschouwd als oneigenlijk, waardoor de garantie vervalt.

• Deze koffi emachine is ontworpen voor het maken van ‘espresso- koffi e’ en ‘hete dranken’. Gebruik deze machine voorzichtig. Voor kom brandwonden door heet water/stoom of door onjuist gebruik.

• Steun of hang niet aan de machine wanneer deze uit het meubel is geschoven en leg geen grote voorwerpen of onstabiele voorwerpen op de machine.

• De fabrikant is niet aansprakelijk voor schade die veroorzaakt is door oneigenlijk, onjuist of onredelijk gebruik van het apparaat.

• Raak geen hete oppervlakken aan wanneer u de koffi emachine gebruikt. Gebruik de knoppen of handgrepen.

• Laat kinderen nooit spelen met de machine.

• Maak het toestel spanningsloos bij storingen. Zet de hoofd-aan- uitschakelaar aan de rechterzijde (achter het frontpaneel) op 0. Laat reparaties uitvoeren door onze servicedienst. Vraag bij vervanging van onderdelen altijd om originele reserve-onderdelen. Wanneer u dit niet doet, kan de veiligheid van de machine in het geding komen.

• Zet geen voorwerpen die vloeistof, ontvlambare of bijtende stoffen bevatten op de machine. Gebruik de accessoirehouder om de koffi e-accessoires in te bewaren (bijvoorbeeld de koffi ebonen of het ontkalkingsmiddel).

• Raak het apparaat nooit aan met vochtige handen.NL 8 GEBRUIK Voorbereiding Zodra u de machine inschakelt met de hoofd-aan-uitschakelaar (zie A op pagina 5) voert de machine een ZELFTEST uit. Vervolgens wordt de machine weer uitgeschakeld. Om de machine aan te zetten, drukt u op de aan-uittoets op het bedieningspaneel.

1. De eerste keer dat u de machine gebruikt moet u de gewenste

taal selecteren. Druk op de hoofd-aan-uitschakelaar aan de rechterzijde (achter het front) van de machine (zie A op pagina 5). De display gaat branden. Wacht tot het bericht DRUK OP MENU OM NEDERL. TE KIEZEN in de display verschijnt. Houd de MENU- toets tenminste 3 seconden ingedrukt tot het bericht NEDERL. GEÏNSTALL. in de display verschijnt. De machine geeft het instellingsbericht vervolgens in het Nederlands weer.

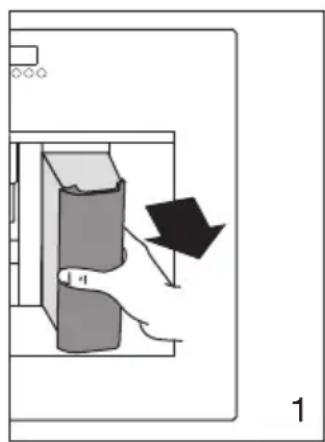

2. Na een paar seconden verschijnt het bericht WATER VULLEN! in de

display. Om het waterreservoir te vullen, verwijdert u het reservoir (fi g. 1). Spoel het reservoir om en vul het met vers water. Doe nooit meer water in het reservoir dan tot het streepje MAX. Plaats het waterreservoir weer terug en duw het zover mogelijk op zijn plaats. Vul het reservoir alleen met koud water en nooit met andere vloeistoffen zoals koolzuurhoudend mineraalwater of melk. Om altijd een kop koffi e met een optimaal aroma te krijgen, adviseren wij u om:

• elke dag het water in het reservoir te verversen;

• elke week het reservoir af te wassen (niet in de vaatwasser) en goed na te spoelen met water. 1NL 9

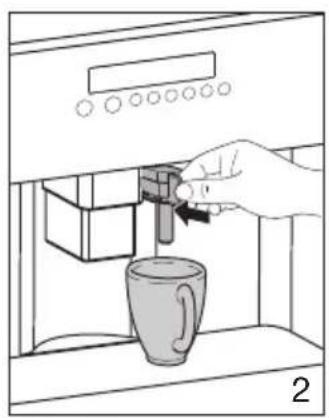

3. In de display verschijnt: WATERSPUIT INZETTEN! Plaats de

waterspuit op het mondstuk en zet er een kopje onder (fi g. 2).

4. In de display verschijnt: DRUK OP MENU. Druk op de MENU-toets

. Na een paar seconden komt er een klein beetje water uit de waterspuit. Wanneer er ongeveer 30 ml water in het kopje zit, stopt het water.

5. In de display verschijnt nu: UITSCHAKELING MOMENT A.U.B... De

machine wordt uitgeschakeld.

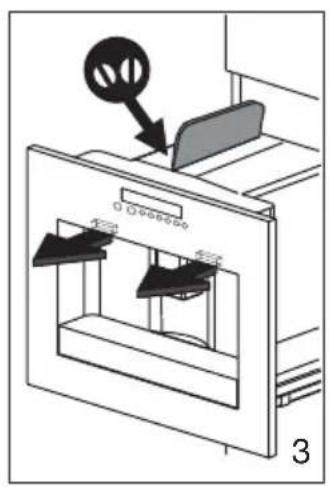

6. Schuif de machine uit het inbouwmeubel door deze naar buiten te

trekken; gebruik hiervoor de speciale handgrepen. Open de deksel aan de linkerkant en vul de houder met koffi ebonen (fi g. 3). Doe de deksel weer dicht en duw de machine terug in het meubel. Vul de houder voor koffi ebonen nooit met gemalen koffi e, gevriesdroogde koffi e, gekaramelliseerde koffi ebonen of iets anders wat de machine zou kunnen beschadigen. Dit om storingen te voorkomen.

7. Druk op de aan-uittoets . In de display verschijnt: OPWARMEN

MOMENT A.U.B... De machine wordt voorverwarmd.

8. Wanneer de machine voorverwarmd is, verschijnt SPOELEN in de

display. De machine voert een automatische spoelcyclus uit. Er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder. Wanneer u een klein kopje koffi e wilt zetten (minder dan 60 ml), blijft de koffi e warmer wanneer u het kopje eerst met dit warme water omspoelt. U kunt hiervoor ook de functie SPOELEN gebruiken (zie

3NL 10 GEBRUIK Wanneer u de machine voor het eerst gebruikt, moeten er 4-5 koppen koffi e gezet worden voordat de machine goede resultaten begint te geven. Bediening Koffi e zetten (met koffi ebonen) De machine is ingesteld voor het zetten van koffi e met een normaal aroma. U kunt ook kiezen voor koffi e met een extra mild, mild, sterk of extra sterk aroma. Om het gewenste aroma te kiezen, draait u aan de instelknop voor de sterkte van de koffi e - : het geselecteerde aroma wordt weergegeven.

1. Plaats één of twee kopje(s) onder de uitloopopeningen

(fi g. 4 en 5). Door de uitloopopeningen omhoog of omlaag te schuiven (zie fi g. 6), kunt u de uitloophoogte aanpassen aan de hoogte van het kopje om warmteverlies en koffi espetters tegen te gaan.

2. Voor koffi e met een crèmelaagje brengt u de uitloopopeningen

omlaag, tot ze zo dicht mogelijk bij de kopjes zijn (fi g. 6).

3. Om de hoeveelheid in te stellen draait u aan de instelknop voor de

hoeveelheid koffi e - . Druk vervolgens op toets of voor respectievelijk één kop of twee koppen koffi e. Om de hoeveelheid koffi e die automatisch in het kopje komt te veranderen, volgt u de aanwijzingen in 5.2.3 op pagina 13.

5NL 11 GEBRUIK De machine maalt nu de koffi ebonen en de koffi e begint in de kopjes te lopen. Zodra de gewenste hoeveelheid is bereikt, stopt de machine automatisch met het laten doorlopen van de koffi e en gooit het de gebruikte gemalen koffi e weg in de speciale houder daarvoor.

4. Na een paar seconden wordt de laatst gekozen koffi e-instelling

weergegeven en kunt u nog een kopje koffi e zetten.

5. Om de machine uit te zetten drukt u op de aan-uittoets

Voordat de machine uitgaat, voert deze een automatische spoelcyclus uit (er komt een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder). Pas op om brandwonden te voorkomen. Wanneer de machine uitgeschakeld wordt, gaan de lampjes onmiddellijk uit en werkt de koelmotor nog, om condensering in de behuizing te voorkomen. Na ongeveer 10 minuten schakelt de machine automatisch volledig uit. Aanwijzingen

• Wanneer de koffi e alleen druppelt of helemaal niet doorloopt, draait u de regelknop voor de maalgraad (fi g. 7) één klik naar rechts (zie eerst 5.2.4 op pagina 14, ‘Koffi emolen afstellen’). Draai de knop met één klik tegelijk tot de koffi e goed doorloopt.

• Wanneer de koffi e te snel doorloopt en niet crèmig genoeg is, draai dan de regelknop voor de maalgraad (fi g. 7) één klik naar links (zie eerst 5.2.4 op pagina 14, ‘Koffi emolen afstellen’). Draai de knop voor de maalgraad niet te ver, anders komt de koffi e er in druppels uit wanneer u twee kopjes koffi e selecteert.

• Tips voor warme koffi e

• Wanneer er 2/3 minuten verstreken zijn nadat u voor de laatste keer koffi e heeft gezet, kunt u voordat u nogmaals koffi e zet, de zetgroep voorverwarmen door de functie SPOELEN te gebruiken (zie 6.2.6 op pagina 28). Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi ekopje te vullen (en weer leeg te gooien), zodat het voorverwarmd wordt.

• Gebruik geen kopjes die te dik zijn (tenzij u ze voorverwarmt), omdat deze te veel warmte absorberen.

• Terwijl de machine de koffi e zet, kan het doorlopen op elk gewenst moment gestopt worden, door de eerder geselecteerde toets of in te drukken of de instelknop voor de hoeveelheid koffi e helemaal linksom te draaien. 7NL 12 GEBRUIK

• Zodra de koffi e is doorgelopen kunt u de hoeveelheid koffi e vergroten door de eerder geselecteerde toets of ingedrukt te houden, tot de gewenste hoeveelheid is bereikt (dit moet direct gedaan worden nadat de balk met blokjes 100% heeft bereikt).

• Wanneer de display het bericht WATER VULLEN weergeeft moet het waterreservoir bijgevuld worden, anders kan de machine geen koffi e zetten. Het is normaal dat er nog een klein beetje water in het reservoir zit wanneer dit bericht verschijnt.

• De machine houdt het aantal gezette kopjes koffi e bij. Na iedere 14 enkele kopjes koffi e (of zeven dubbele kopjes koffi e) verschijnt het bericht KOFFIEDIKRESERVOIR LEGEN in de display. Dit geeft aan dat het reservoir voor koffi edik vol is en geleegd en gereinigd moet worden. De machine blijft dit bericht weergeven totdat het reservoir is schoongemaakt, eerder kan er geen koffi e gezet worden. Om het reservoir te reinigen opent u het servicedeurtje aan de voorzijde door aan de koffi e-uitloopopeningen te trekken (fi g. 8). Verwijder het lekbakje (fi g. 9). Maak het reservoir leeg en reinig het. Haal het lekbakje er altijd helemaal uit, om te voorkomen dat het valt wanneer u het reservoir met koffi edik eruit haalt (fi g. 10). Maak het reservoir met koffi edik leeg en reinig deze grondig; zorg ervoor dat alle resten op de bodem verwijderd worden. Wanneer u het lekbakje verwijdert, moet het reservoir met koffi edik geleegd worden, ook al is deze niet helemaal vol. Als dit niet gedaan wordt, kan het koffi edik in het reservoir hoger komen dan het maximale niveau en de machine blokkeren.

9NL 13 GEBRUIK Wanneer de koffi e doorloopt, mag het waterreservoir nooit verwijderd worden. Als het verwijderd wordt, kan de machine geen koffi e zetten. Als de machine niet goed werkt, volg dan eerst de instructies op pagina 30 t/m 34 (Meldingen en Storingen). Meestal kan het probleem daarmee opgelost worden. Zo niet, neem dan contact op met het servicecentrum. De hoeveelheid koffi e per kopje veranderen De machine is in de fabriek ingesteld om automatisch de volgende hoeveelheden koffi e af te geven:

• mok koffi e. Om deze hoeveelheden te veranderen gaat u als volgt te werk:

1. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat KOFFIEPROGRAMMA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. Blader vervolgens met de toetsen < en > tot in de display de

hoeveelheid koffi e verschijnt die u wilt aanpassen. Bevestig de gekozen instelling door op OK te drukken.

3. Met de toetsen < en > kunt u de hoeveelheid aanpassen. Deze

hoeveelheid wordt aangegeven door een balk van blokjes in de display. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid koffi e (ca. 220 ml).

4. Stel de gewenste hoeveelheid in en bevestig de gekozen instelling

met OK. Deze hoeveelheid is nu in het geheugen opgeslagen. (Wordt de gekozen instelling niet bevestigd met OK, dan keert de machine na ongeveer 120 seconden in de koffi emodus terug en zijn de aanpassingen niet opgeslagen). Na het programmeren springt de display terug op de gekozen hoeveelheid koffi e (bijvoorbeeld KLEIN KOPJE). Om meteen terug te keren naar de koffi emodus, drukt u twee maal op de MENU-toets , of u wacht ongeveer 120 seconden totdat de machine automatisch terugkeert in de koffi emodus.NL 14 GEBRUIK Koffi emolen afstellen Wanneer u na de eerste kopjes koffi e vindt dat de koffi e te snel of te langzaam (in druppels) doorloopt, kan de regelknop voor de maalgraad van de koffi ebonen worden bijgesteld (fi g. 11). De regelknop voor de maalgraad mag alleen worden bijgesteld wanneer de koffi emolen draait (dus alleen tijdens het koffi ezetten). Door de regelknop één klik (één nummer) naar rechts te draaien loopt de koffi e sneller door (zonder druppelen). Door één klik naar links te draaien loopt de koffi e langzamer door, waardoor de koffi e er crèmiger uitziet. Deze aanpassingen worden pas duidelijk nadat er tenminste twee kopjes koffi e zijn gezet.

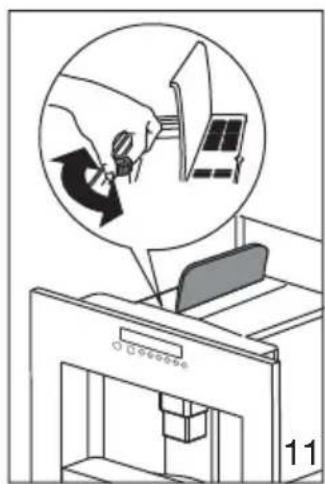

• Draai de knop naar links voor een fi jner gemalen koffi e, een langzamere doorloop en meer crème.

• Draai de knop naar rechts voor een grover gemalen koffi e en een snellere doorloop (geen druppels). Espresso zetten met gemalen koffi e (in plaats van koffi ebonen)

1. Draai de instelknop voor de sterkte van de koffi e geheel naar

links (voor één kop) of geheel naar rechts (voor twee koppen). De koffi emolen wordt uitgeschakeld. In de display verschijnt ESPRESSO VOORGEMALEN 1 KOP/2 KOPPEN. 11NL 15 GEBRUIK

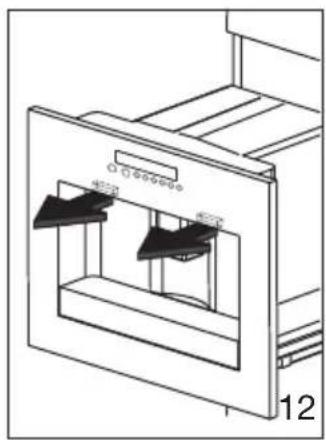

2. Trek de machine naar buiten aan de speciale handgrepen (fi g. 12).

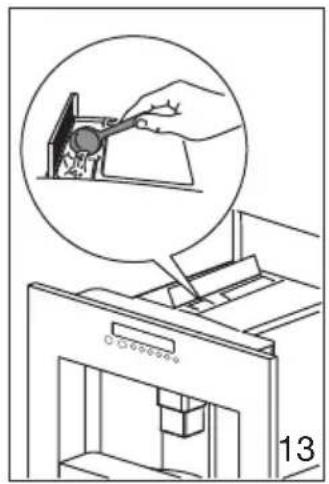

3. Til de middelste deksel op en doe één of twee maatschepjes

gemalen koffi e in de trechter (fi g. 13). Sluit de deksel, duw de machine terug en ga verder zoals beschreven in 5.2.1 op pagina 10 (‘Koffi e zetten’). Aanwijzingen

• Doe de gemalen koffi e nooit in de machine wanneer deze uitgeschakeld is, om te voorkomen dat de koffi e binnen in de machine verspreid wordt.

• Doe nooit meer dan twee afgestreken maatschepjes koffi e in de trechter, anders zal de machine ofwel geen koffi e zetten, of de gemalen koffi e wordt verspreid in de machine en verontreinigt deze, of de koffi e loopt in druppels door en het bericht TE FIJN GEMALEN MOLEN INSTELLEN EN HEET WATER TOETS INDRUKKEN verschijnt. Er komt een klein beetje water uit het mondstuk.

• Gebruik bij het doseren van de hoeveelheid koffi e uitsluitend het bijgeleverde maatschepje.

• Gebruik alleen voorgemalen koffi e voor koffi emachines. Gebruik geen koffi ebonen, gevriesdroogde koffi e of andere stoffen die de machine zouden kunnen beschadigen.

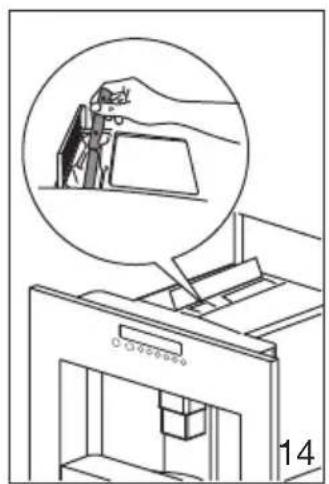

• Wanneer de trechter geblokkeerd raakt door vocht in de machine of als er meer dan twee afgestreken maatschepjes met voorgemalen koffi e zijn gebruikt, gebruik dan een mes om de koffi e omlaag te duwen (fi g. 14). Verwijder en reinig vervolgens de zetgroep en de machine zoals beschreven wordt in 6.1.1 en 6.1.2 op pagina 21, 22 en 23.

• Als de koffi e is doorgelopen en u wilt terugkeren naar het koffi ezetten met koffi ebonen, draai dan de instelknop voor de sterkte van de koffi e op een willekeurige sterkte (de koffi emolen wordt weer ingeschakeld). Heet water aftappen U kunt heet water aftappen om hiermee een kop thee te zetten of om een kop soep te maken. Zorg er altijd voor dat de machine gereed is voor gebruik. Let op! Gebruik de waterspuit alleen als er een kop of beker onder de spuit staat. U kunt zich aan het hete water branden!

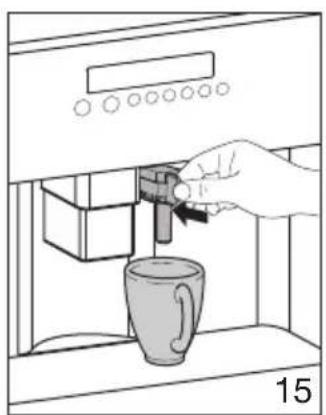

1. Plaats de waterspuit op het mondstuk (fi g. 15).

2. Zet een kop of beker onder de waterspuit (fi g. 15).

3. Druk op de keuzetoets voor heet water

. In de display verschijnt HEET WATER en er komt heet water uit de waterspuit. Is de geprogrammeerde hoeveelheid water eruit gekomen, dan stopt het aftappen automatisch. Een paar seconden staat er MOMENT A.U.B... in de display. Daarna is het toestel weer gereed om koffi e te zetten (staat weer in de koffi emodus). Cappuccino maken of melk opschuimen Met deze functie kunt u cappuccino maken of melk opschuimen. Hiervoor gebruikt u de speciale melkkan. Spoel de kan even onder de kraan af wanneer u deze voor de eerste keer gebruikt.

1. Draai de deksel van de melkkan (met de klok mee).

2. Vul de kan met melk (bij voorkeur koude volle of halfvolle melk uit de

koelkast). Doe nooit meer melk in de kan dan tot het steepje MAX (ongeveer 1000 ml).

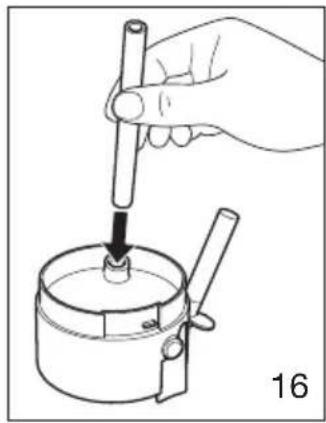

3. Zorg ervoor dat het aanzuigpijpje correct in de deksel is geplaatst

(fi g. 16). Draai de deksel weer op de melkkan (tegen de klok in).

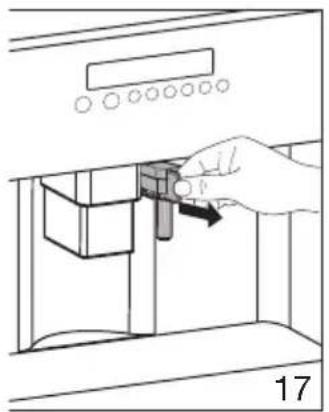

4. Haal de waterspuit uit het mondstuk (fi g. 17).

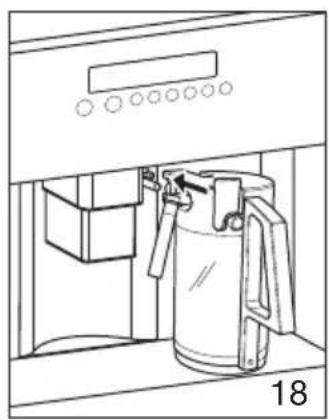

5. Plaats de melkkan op het mondstuk (fi g. 18).

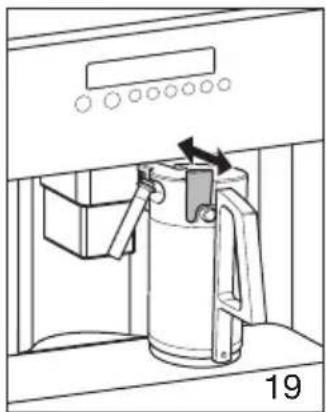

6. Met de schuif op de melkkan (fi g. 19) kunt u bepalen hoe sterk de

melk wordt opgeschuimd: ‘CAPPUCCINO’ of ‘CAFFELATTE’

• CAPPUCCINO: de melk wordt sterk opgeschuimd.

• CAFFELATTE: de melk wordt weinig opgeschuimd.

7. In de display verschijnt nu: DRUK OP TOETS X1 VOOR

CAPPUCCINO, X2 VOOR ALLEEN MELK. In de volgende twee paragrafen vindt u de volgende stappen voor het bereiden van cappuccino en vervolgens voor het opschuimen en verhitten van melk. CLEAN

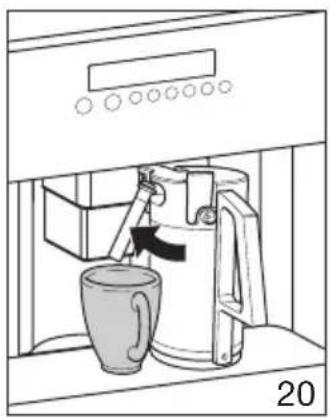

2. Draai het melkuitlooppijpje iets aan de kant en zet een voldoende

grote mok onder de melkuitloop en de koffi euitloop (fi g. 20).

3. Kies het gewenste aroma voor de cappuccino door aan de instel-

knop voor de sterkte van de koffi e te draaien (zie 5.2.1 op pag. 10). De in de display aangegeven hoeveelheid koffi e (bijvoorbeeld ESPRESSO) is hierbij niet van belang. De hoeveelheid is in dit geval vastgelegd in het CAPPUCCINOPROGRAMMA.

4. Druk nu eenmaal op de toets voor automatic cappuccino

. Er loopt hete, opgeschuimde melk en vervolgens koffi e in de mok. In de display staat CAPPUCCINO en de balk van blokjes geeft de voortgang van de cappuccinobereiding weer. De hoeveelheid melk en koffi e is vastgelegd in het programma. Om dit aan te passen volgt u de aanwijzingen in 5.2.12 op pagina 20. Na een paar seconden wordt de laatst gekozen koffi e- instelling weergegeven en is de machine weer klaar voor gebruik. Melk opschuimen

1. Volg eerst de stappen die beschreven staan in 5.2.8 (pag. 16 + 17)!

2. Draai het melkuitlooppijpje iets aan de kant en zet een voldoende

grote mok onder de melkuitloop en de koffi euitloop (fi g. 20).

3. Druk nu tweemaal (binnen twee seconden) op de toets voor

automatic cappuccino . Er loopt hete geschuimde melk in de mok. In de display staat MELK OPSCHUIMEN en de balk van blokjes geeft de voortgang van de bereiding weer. De hoeveelheid melk is vastgelegd in het programma. Om dit aan te passen volgt u de aanwijzingen in 5.2.12 op pagina 20. Na een paar seconden wordt de laatst gekozen koffi e-instelling weergegeven en is de machine weer klaar voor gebruik. CLEAN 20NL 19 Schoonmaken mondstuk en melkuitloop Elke keer na het maken van cappuccino of hete, opgeschuimde melk, moeten het mondstuk en de melkuitloop schoongemaakt worden. Dit om te voorkomen dat er melkresten achterblijven.

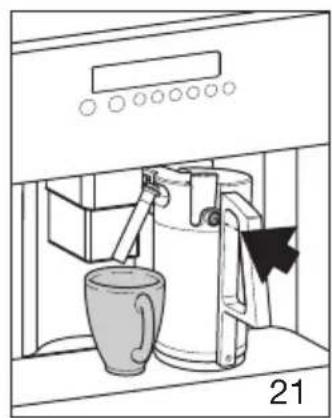

1. Plaats een bakje/grote mok onder de melkuitloop. Druk tenminste

5 seconden lang op de knop CLEAN op de melkkan (fi g. 21). In de display verschijnt REINIGING! Let op! Er komt heet water en stoom uit de melkuitloop waaraan u zich kunt branden!

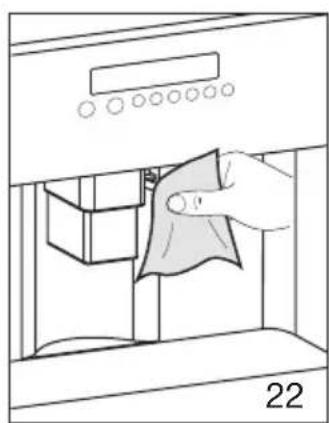

2. Neem de melkkan uit de machine en reinig het mondstuk van de

machine met een vochtige doek (fi g. 22).

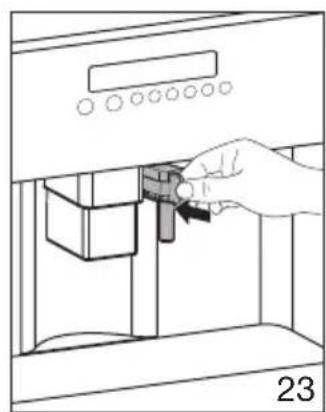

3. Plaats vervolgens de waterspuit weer op het mondstuk (fi g. 23).

Na reiniging kunt u de melkkan weer in de koelkast plaatsen. Het is raadzaam om de melk niet langer dan 15 minuten buiten de koelkast te houden. Informatie over het reinigen van de melkkan is te vinden in

23NL 20 GEBRUIK Het cappuccinoprogramma veranderen De hoeveelheid melk en koffi e staat standaard ingesteld. Om deze hoeveelheden te veranderen gaat u als volgt te werk:

1. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat CAPPUCCINOPROGRAMMA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt MELKVOLUME. Indien u de hoeveel-

heid melk voor een cappuccino wilt veranderen, bevestig dan de instelling door op OK te drukken.

3. In de display verschijnt een balk van blokjes die de hoeveelheid melk

weergeeft. Met de toetsen < en > kunt u de hoeveelheid aanpassen. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid melk voor het cappuccinoprogramma (ca. 120-180 ml, afhankelijk van de opschuiming).

4. Stel de gewenste hoeveelheid in en bevestig de gekozen instelling

met OK. Deze hoeveelheid is nu in het geheugen opgeslagen. (Wordt de gekozen instelling niet bevestigd, dan keert de machine na ongeveer 120 seconden in de koffi emodus terug en zijn de aanpassingen niet opgeslagen). Na het programmeren springt het display terug op MELKVOLUME.

5. Wanneer u nu de hoeveelheid koffi e voor een cappuccino wilt

veranderen, blader dan met de toetsen < en > door het menu totdat KOFFIE VOOR CAPPUCC. in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

6. In de display verschijnt een balk van blokjes die de hoeveelheid

koffi e weergeeft. Met de toetsen < en > kunt u de hoeveelheid aanpassen. Staat de balk helemaal vol met blokjes, dan komt dit overeen met de maximale hoeveelheid koffi e voor het cappuccinoprogramma (ca. 220 ml).

7. Stel de gewenste hoeveelheid in en bevestig de gekozen instelling

met OK. Deze hoeveelheid is nu in het geheugen opgeslagen. (Wordt de gekozen instelling niet bevestigd, dan keert de machine na ongeveer 120 seconden in de koffi emodus terug en zijn de aanpassingen niet opgeslagen). Na het programmeren springt het display terug op KOFFIE VOOR CAPPUCC. Om terug te keren naar de koffi emodus, drukt u twee maal op de MENU-toets , of u wacht ongeveer 120 seconden totdat de machine automatisch terugkeert in de koffi emodus.NL 21 ONDERHOUD Reiniging en onderhoud Voordat u reinigingswerkzaamheden uitvoert, moet u de machine uitzetten met de aan-uittoets en laten afkoelen. Dompel de koffi emachine nooit onder in water. Het is een elektrisch apparaat. Gebruik geen oplosmiddelen of schuurmiddelen om de machine te reinigen. Een zachte, vochtige doek is voldoende. Reinig onderdelen nooit in de afwasmachine. De koffi emachine reinigen Reinig het koffi edikreservoir (zoals beschreven wordt op pagina 12) wanneer deze geleegd moet worden. Het waterreservoir moet ook regelmatig gereinigd worden. Het lekbakje is uitgerust met een niveau- indicator (rood) die het niveau van het water in de bak aangeeft. Wanneer de indicator zichtbaar begint te worden (een paar millimeter onder het plateau voor de kopjes), moet het lekbakje leeggemaakt en gereinigd worden. Controleer of de koffi e-uitloopopeningen niet verstopt zijn. Om ze vrij te maken krabt u de droge koffi eresten met een naald weg (fi g. 24). De zetgroep reinigen De zetgroep moet regelmatig gereinigd worden om te voorkomen dat er koffi eresten aankoeken, die storingen zouden kunnen veroorzaken. Ga als volgt te werk:

1. Schakel de machine uit door op de aan-uittoets op het

bedieningspaneel te drukken (schakel het toestel NIET uit met de hoofd-aan-uitschakelaar) en wacht tot de display uitgaat.

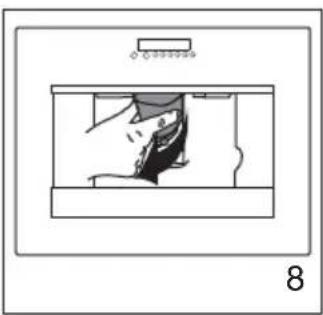

2. Open het servicedeurtje (zie fi g. 8 op pagina 12).

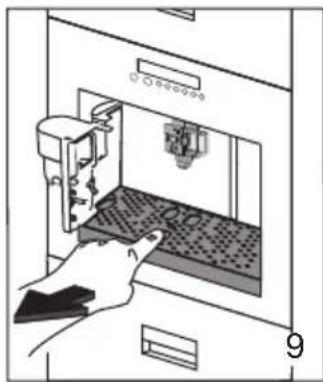

3. Verwijder het lekbakje en de houder voor gebruikte koffi e (zie

fi g. 9 op pagina 12) en reinig deze.

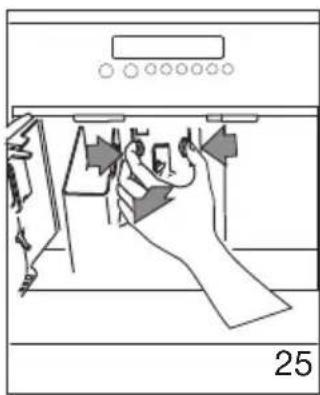

4. Druk de twee rode vrijgaveknoppen op de zetgroep naar elkaar toe

(fi g. 25) en trek de zetgroep naar buiten. De zetgroep alleen verwijderen als de machine uit staat (met toets ). Wanneer u probeert de zetgroep te verwijderen ter wijl de machine aan staat, kan dit ernstige schade veroorzaken. Was de zetgroep onder stromend water af, zonder reinigings- middelen te gebruiken. Reinig de zetgroep nooit in de afwas- machine.

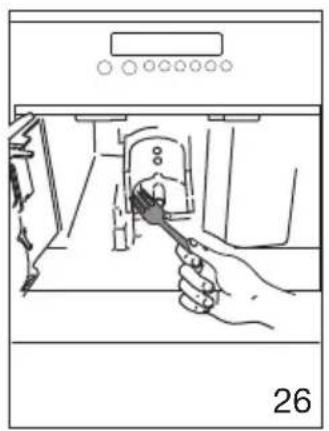

5. Reinig de binnenkant van de machine grondig. Om aangekoekte

koffi eresten te verwijderen aan de binnenkant van de machine, krabt u ze los met een plastic of houten vork (fi g. 26).

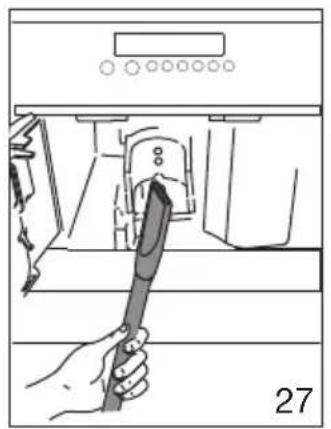

6. Zuig de resten op met een stofzuiger (fi g. 27).

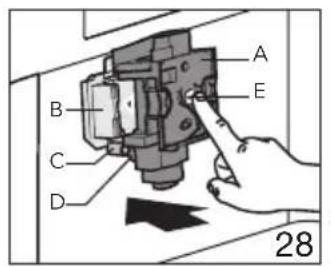

7. Plaats de zetgroep (A) terug door deze op steun (B) en pin (C) te

schuiven. De pin moet in bodempijp (D) op de zetgroep gestoken zijn. Klik op het PUSH-symbool (E) tot de zetgroep volledig op zijn plaats is geklikt (fi g. 28).

8. Nadat u de klik gehoord heeft, moet u controleren of de rode

knoppen naar buiten geklikt zijn. Het deurtje kan anders niet gesloten worden.

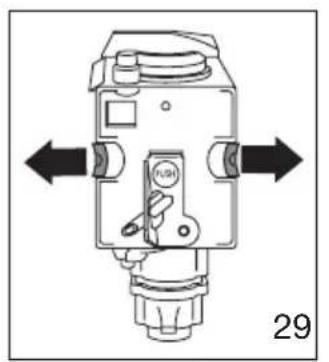

• De twee rode knoppen zijn goed naar buiten geklikt (GOED, fi g. 29).

• De twee rode knoppen zijn niet naar buiten geklikt (VERKEERD, fi g. 30).

29NL 23 ONDERHOUD Aanwijzingen

• Als de zetgroep niet goed geplaatst is (de twee rode knoppen zijn niet naar buiten geklikt), kan het servicedeurtje niet gesloten worden.

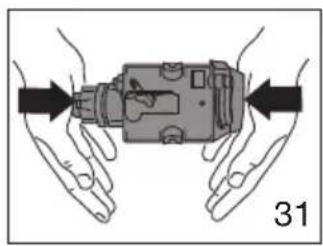

• Wanneer het moeilijk is om de zetgroep te plaatsen, knijp deze dan in de juiste grootte door krachtig tegelijk op de bovenkant en de onderkant te drukken (fi g. 31).

• Wanneer het nog steeds moeilijk is om de zetgroep te plaatsen:

• Laat de zetgroep buiten de machine liggen, plaats het lekbakje, sluit het servicedeurtje en schakel de machine uit en weer aan met de hoofd-aan-uitschakelaar op de achterzijde.

• Wacht tot alle lampjes uitgaan, open het deurtje, verwijder het lekbakje en plaats de zetgroep terug.

• Plaats het lekbakje (met het reservoir voor koffi edik) terug.

• Sluit het servicedeurtje.

Schoonmaken mondstuk/melkuitloop en melkkan Elke keer na het maken van cappuccino of hete, opgeschuimde melk, moeten het mondstuk en de melkuitloop schoongemaakt worden (zie 5.2.11 op pagina 19). De melkkan moet ook regelmatig gereinigd worden.

1. Draai de deksel van de melkkan (met de klok mee).

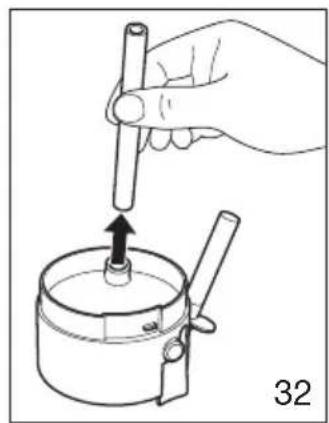

2. Verwijder het aanzuigpijpje (fi g. 32).

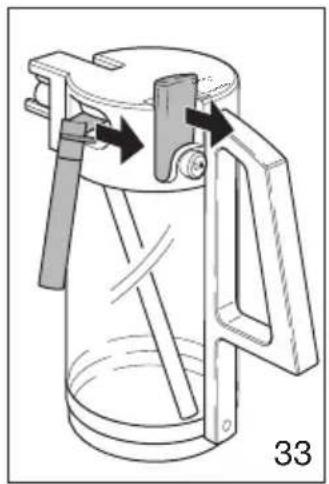

3. Verwijder de melkuitloop en de schuif (fi g. 33).

4. Reinig alle delen zorgvuldig met heet water en afwasmiddel.

U kunt de melkkan ook eenvoudig op de volgende manier reinigen: Vul de melkkan met water en plaats deze in het toestel. Druk twee maal op de toets ‘Automatic cappuccino’. Herhaal dit drie maal. Reinig de onderdelen van de melkkan nooit in de vaatwasser!

33NL 24 ONDERHOUD Instellen en veranderen van menu-items De volgende menu-instellingen en functies kunnen door de gebruiker worden veranderd:

• Taal (zie 6.2.1 op pag. 24)

• Waterhardheid (zie 6.2.2 op pag. 24)

• Temperatuur (zie 6.2.3 op pag. 25)

• Automatische uitschakeltijd (zie 6.2.4 op pag. 26)

• Koffi eprogramma (zie 5.2.3 op pag. 13)

• Cappuccinoprogramma (zie 5.2.12 op pag. 20)

• Heet water (zie 5.2.7 op pag. 16)

• Ontkalken (zie 6.2.5 op pag. 26)

• Spoelen (zie 6.2.6 op pag. 28)

• Statistiek (zie 6.2.7 op pag. 28)

• Reset standaard (zie 6.2.8 op pag. 28) In de volgende paragrafen kunt u lezen hoe u deze instellingen kunt aanpassen. Indien u de aanpassingen voor de gekozen instelling niet bevestigt, dan keert de machine na ongeveer 120 seconden in de koffi emodus terug en zijn de aanpassingen niet opgeslagen. Om direct terug te keren naar de koffi emodus, drukt u tweemaal op de MENU-toets . Taal instellen U kunt tussen verschillende talen kiezen. Om de taal te veranderen gaat u als volgt te werk:

1. Druk op de MENU-toets en blader met de toetsen < en > door

het menu totdat TAAL KIEZEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt de ingestelde taal. Blader met de toetsen

< en > totdat de gewenste taal in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. Waterhardheid De display geeft na verloop van gebruik op een vooraf ingestelde tijd de melding ONTKALKEN A.U.B.! weer. Deze melding is afgestemd op water met de hoogst mogelijke hardheidsgraad. Deze vooraf ingestelde melding kan veranderd worden, zodat de machine niet zo vaak ontkalktNL 25 ONDERHOUD hoeft te worden. Daarvoor moet het daadwerkelijke kalkgehalte van het water ingesteld worden. Ga hiervoor als volgt te werk:

1. Neem de hardheidstest (“Total Hardness Test”), die u voor in

de gebruiks aanwijzing vindt, en houd deze een paar seconden onder water. Wacht vervolgens 30 seconden tot de kleur van de test verandert en een aantal rode punten verschijnt. Het aantal rode punten op de test geeft de waterhardheid aan. Wanneer bijvoorbeeld op de test drie rode punten zijn verschenen, moet u waterhardheid 3 voor de machine instellen. Indien u niet meer over een hardheidstest beschikt, kunt u de gegevens halen uit de tabel hieronder.

2. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat WATERHARDHEID in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

3. In de display verschijnt de ingestelde waterhardheid. Blader met

de toetsen < en > totdat de hardheid in de display verschijnt die overeenkomt met de in te stellen hardheid. Bevestig de gekozen instelling door op OK te drukken. Daarmee is de machine zo geprogrammeerd dat de ontkalkingsmelding op basis van de daadwerkelijke waterhardheid verschijnt. Informatie over de hardheid van het water in uw gemeente kunt u verkrijgen bij uw waterleidingbedrijf. In onderstaande tabel kunt u vinden welke waterhardheid u voor de machine moet instellen. Duitse hardheid Franse hardheid Waterhardheid machine

> 21 dH > 37 fH 4 Koffi etemperatuur instellen U kunt uit drie verschillende temperaturen kiezen:

• TEMPERATUUR HOOGNL 26 ONDERHOUD De standaardinstelling is TEMPERATUUR HOOG. Om de temperatuur te veranderen gaat u als volgt te werk:

1. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat TEMPERATUUR in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt de ingestelde temperatuur. Blader met

de toetsen < en > totdat de gewenste temeratuur in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. Automatische uitschakeltijd instellen Wanneer de machine een tijdje niet gebruikt is, schakelt deze zich na een bepaalde tijd automatisch uit. Dit gebeurt om veiligheidsredenen en tevens om energie te besparen. U kunt kiezen uit drie tijden:

• AUT. UITSCH. NA 3U Om de uitschakeltijd te veranderen gaat u als volgt te werk:

1. Druk op de MENU-toets en blader met de toetsen < en > door

het menu totdat AUT. UITSCHAKELTIJD in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt de ingestelde uitschakeltijd. Blader met

de toetsen < en > totdat de gewenste uitschakeltijd in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. Ontkalken Na verloop van tijd leidt het voordurende verwarmen van het water dat gebruikt wordt voor de koffi e tot kalkaanslag in de binnenste circuits van de machine. Wanneer de display het bericht ONTKALKEN A.U.B.! weergeeft, moet u de ontkalkingscyclus uitvoeren. Ga als volgt te werk:

1. Plaats de waterspuit op het mondstuk (fi g. 32).

2. Druk op de MENU-toets en blader met de toetsen < en > door

het menu totdat ONTKALKEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

3. In de display verschijnt ONTKALKEN NEE. Blader met de

toetsen < en > totdat ONTKALKEN JA in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken. Het ontkalkingsprogramma wordt gestart.

5. Giet nu eerst het waterreservoir leeg en giet er vervolgens een fl es

(125 ml) Nokalk of DLS Apparaten-Ontkalker plus 1 liter water in. Voor volgende ontkalkingsbehandelingen kunt u ontkalkingsproducten bestellen op www.hps.nl. Zorg ervoor dat er geen spetters ontkalkingsmiddel op gevoelige oppervlakken zoals marmer, kalksteen of glazuur vallen.

6. Plaats een bak met een minimale inhoud van 1,5 liter onder de

waterspuit (zie fi g. 2 op pagina 9).

7. Druk op de MENU-toets

. In de display verschijnt: ONTKALKING.

8. De ontkalkingsoplossing loopt uit de waterspuit en komt in de bak

9. Het ontkalkingsprogramma voert automatisch een aantal spoelingen uit

om kalkaanslag aan de binnenkant van de koffi emachine te verwijderen.

10. Na ongeveer 30 minuten verschijnt het volgende bericht:

ONTKALKING VOLTOOID, DRUK OP MENU.

11. Druk op de MENU-toets . In de display verschijnt: SPOELEN,

12. De machine moet nu doorgespoeld worden om resten ontkalkings-

oplossing in de machine te verwijderen. Maak de opvangbak (onder de waterspuit), die vol zit met vloeistof, leeg en zet hem terug onder de waterspuit.

13. Verwijder het waterreservoir, spoel het om en vul het met schoon water.

14. Plaats het reservoir weer terug. Op de machine verschijnt: SPOELEN,

15. Druk op de MENU-toets . Het water loopt uit de waterspuit en

komt in de bak eronder terecht.

16. Wanneer het waterreservoir leeg is, geeft de machine het volgende

18. Vul het waterreservoir opnieuw met schoon water.

19. Het ontkalkingsprogramma is nu beëindigd en de machine is nu

weer gereed voor het zetten van koffi e. Wanneer de ontkalkingscyclus onderbroken wordt voordat de cyclus beëindigd is, blijft de machine het ontkalkingsbericht weergeven en moet het programma opnieuw van het begin af aan gestart worden. Wanneer de machine niet regelmatig wordt ontkalkt, vervalt de garantie.NL 28 ONDERHOUD Spoelen Wanneer er 2/3 minuten verstreken zijn nadat u voor de laatste keer koffi e heeft gezet, kunt u voordat u nogmaals koffi e zet, de zetgroep voorverwarmen door de functie SPOELEN te gebruiken. Laat het water in het onderliggende lekbakje lopen of gebruik dit water om het koffi ekopje te vullen (en weer leeg te gooien), zodat het voorverwarmd wordt.

1. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat SPOELEN in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. De machine voert een automatische spoelcyclus uit. Er komt

een klein beetje heet water uit de uitloopopeningen, dat wordt opgevangen in het lekbakje eronder. Statistiek U heeft de mogelijkheid om de volgende waarden op te vragen:

• het totale aantal koppen koffi e die door de machine zijn gezet;

• het aantal keren dat de machine is ontkalkt;

• het totale aantal koppen cappuccino die door de machine zijn gezet. Wanneer er gelijktijdig twee koppen koffi e/cappuccino worden gezet, wordt dit ook als twee koppen geteld. Ga als volgt te werk om de waarden op te vragen:

1. Druk op de MENU-toets en blader met de toetsen < en > door

het menu totdat STATISTIEK in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt TOT. KOFFIE met daarchter het aantal tot

dan toe gezette koppen koffi e.

3. Blader met de toetsen < en > om het aantal ontkalkingen te zien

(TOT. ONTKALKING) en het aantal cappuccino’s (TOT. CAPPUCCINO). Reset standaard Met deze functie kunt u eerder aangepaste waarden weer terug zetten naar de standaard waarden. Het betreft de volgende instellingen:

• de hoeveelheid koffi e;

• de koffi etemperatuur;

• de automatische uitschakeltijd.NL 29 ONDERHOUD Om de standaard instellingen terug te zetten, gaat u als volgt te werk:

1. Druk op de MENU-toets

en blader met de toetsen < en > door het menu totdat RESET STANDAARD in de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.

2. In de display verschijnt RESET STANDAARD, NEE.

3. Blader met de toetsen < en > totdat RESET STANDAARD, JA in

de display verschijnt. Bevestig de gekozen instelling door op OK te drukken.NL 30 MELDINGEN Wat moet ik doen als...

MELDING BETEKENIS OPLOSSING

WATER VULLEN! Het waterreservoir is leeg of verkeerd geplaatst. Het reservoir is vuil of aangekoekt met kalk. Vul het waterreservoir zoals beschreven op pag. 8 (fi g.

1) en zet het goed op zijn

plaats. Spoel of ontkalk het reservoir.

De koffi e komt te langzaam naar buiten. De machine kan geen koffi e zetten. Draai de regelknop voor de maalgraad één klik naar rechts (zie 5.2.4 op pag. 14). Plaats een beker/bakje onder de waterspuit en druk op de toets voor heet water

KOFFIEDIKRESERVOIR LEGEN Het reservoir met koffi edik is vol. Maak het reservoir leeg en reinig deze zoals beschreven op pag. 12 en plaats hem terug. KOFFIEDIK RESERVOIR INZETTEN Na het reinigen is het koffi edikreservoir niet teruggeplaatst. Open het servicedeurtje en plaats het reservoir terug. GEMALEN KOFFIE TOEVOEGEN Hoewel de functie gemalen koffi e is geselecteerd, is geen gemalen koffi e in de trechter gedaan. Voeg de gemalen koffi e toe zoals beschreven in 5.2.5 op pag. 14 en 15. BONENRESERVOIR VULLEN De koffi ebonen zijn op. Als de koffi emolen zeer veel lawaai maakt, wordt deze mogelijk geblokkeerd door een steentje in de koffi ebonen. Vul de koffi ebonenhouder. Neem contact op met een geautoriseerd service- centrum.NL 31 MELDINGEN

MELDING BETEKENIS OPLOSSING

ONTKALKEN A.U.B.! Er zit kalk in de machine. Voer de ontkalkings procedure uit zoals beschreven in 6.2.5 op pag. 26 en 27. DEUR SLUITEN! Het servicedeurtje is open. Sluit het servicedeurtje. Als dit niet lukt, is de zetgroep mogelijk niet op de juiste wijze geplaatst (zie 6.1.2 op pag. 21, 22 en 23). ZETGROEP INZETTEN! Na reiniging is de zetgroep mogelijk niet teruggeplaatst. Plaats de zetgroep (zie 6.1.2 op pag. 21, 22 en 23). ALGEMEEN ALARM! De machine is van binnen erg vuil. Reinig de binnenkant van de machine, zoals beschreven in 6.1.1 op pag.

21. Neem contact op met de

servicedienst als de melding blijft verschijnen.NL 32 STORINGEN Storingstabel Wanneer de machine niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf als volgt te verhelpen. Bel de servicedienst indien onderstaande adviezen niet helpen.

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

De koffi e is niet heet. De kopjes zijn niet voor- verwarmd. De zetgroep is te koud. Verwarm de kopjes door ze te spoelen met heet water (zie

5.2.2 op pag. 11 en 12: ‘Tips

voor warme koffi e’). Verwarm de zetgroep door de functie SPOELEN te gebruiken (zie 6.2.6 op pag. 28). De koffi e is niet crèmig genoeg. De koffi e is te grof gemalen. Verkeerd type koffi e(bonen). Draai de regelknop voor de maalgraad één klik naar links (zie 5.2.4 op pag. 14). Gebruik speciale koffi e voor koffi emachines. De koffi e komt te langzaam naar buiten. De koffi e wordt te fi jn gemalen. Draai de regelknop voor het malen één klik naar rechts (zie

De koffi e komt te snel naar buiten. De koffi e wordt te grof gemalen. Draai de regelknop voor de maalgraad één klik naar links (zie 5.2.4 op pag. 14). De koffi e komt maar uit één van de uitloopopeningen. De openingen zijn verstopt. Haal de droge koffi eresten weg met een naald (zie 6.1.1 op pag. 21, fi g. 24). Wanneer de instelknop voor de sterkte van de koffi e geheel naar links of naar rechts is gedraaid, geeft de machine alleen water. De gemalen koffi e is mogelijk verstopt in de trechter. Verwijder de gemalen koffi e in de trechter met behulp van een mes (zie pag. 16, fi g 14). Reinig vervolgens de zetgroep en de binnenkant van het apparaat (zie 6.1.2 op pag. 21, 22 en 23).NL 33 STORINGEN

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

Wanneer de aan-uittoets wordt ingedrukt, gaat het apparaat niet aan. De stekker zit niet in het stopcontact of de hoofdschakelaar aan de rechterkant van de machine is niet ingeschakeld. Controleer of de stekker in het stopcontact zit en de hoofdschakelaar op I staat. De zetgroep kan niet verwijderd worden voor reiniging. De machine staat aan. De zetgroep kan alleen verwijderd worden als het apparaat uit staat. Zet de machine uit en verwijder de zetgroep (zie

6.1.2 op pag. 21, fi g. 25).

BELANGRIJK: de zetgroep kan alleen verwijderd worden als het apparaat uit staat. Als u probeert de zetgroep te verwijderen terwijl het apparaat aan staat, kan dit ernstige schade veroorzaken. Er wordt gemalen koffi e gebruikt (geen bonen) en de machine geeft geen koffi e. Er is teveel koffi e in de trechter gedaan. De instelknop voor de sterkte van de koffi e is niet geheel naar links of naar rechts gedraaid en de machine heeft zowel de voorgemalen koffi e als de door de koffi e- molen gemalen koffi e gebruikt. Er is gemalen koffi e toege- voegd terwijl de machine uit staat. Verwijder de zetgroep en reinig de binnenkant van de machine (zie 6.1.1 en 6.1.2 op pag. 21, 22 en 23). Zet opnieuw koffi e met maximaal 2 afgestreken maat schepjes gemalen koffi e. Reinig de binnenkant van de machine (zie pag. 12). Zet opnieuw koffi e, maar draai eerst de instelknop voor de sterkte van de koffi e geheel naar links of naar rechts (zie 5.2.5 op pag.14). Verwijder de zetgroep en reinig de binnenkant van de machine (zie 6.1.1 en 6.1.2 op pag. 21, 22 en 23). Zet opnieuw koffi e, maar zet de machine eerst aan.NL 34 STORINGEN

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING

De koffi e komt niet uit de uitloopopeningen, maar langs het servicedeurtje naar buiten. De uitloopopeningen zijn verstopt met droge koffi e. De beweegbare lade binnen het servicedeurtje is geblokkeerd en kan niet kantelen. Open de openingen met een naald (zie 6.1.1 op pag. 21, fi g. 24). Reinig de beweegbare lade grondig, vooral bij de scharnieren, zodat deze gemakkelijk kan kantelen. De melk wordt teveel of te weinig opgeschuimd. De schuif op de melkkan staat verkeerd. Als de melk te weinig wordt opgeschuimd, is eventueel de melkkan niet goed op het mondstuk geplaatst. Met de schuif op de melkkan (fi g. 19 op pag. 17) kunt u bepalen hoe sterk de melk wordt opgeschuimd: ‘CAPPUCCINO’ (de melk wordt sterk opgeschuimd) of ‘CAFFELATTE’ (de melk wordt weinig opgeschuimd). Plaats de melkkan goed op het mondstuk (fi g. 18 op pag. 17).NL 35 INSTALLATIEVOORSCHRIFT Waar u op moet letten

• Neem de koffi emachine niet in gebruik wanneer deze niet compleet of beschadigd is.

• De installatie moet verricht worden door een vakkundig technicus in overeen stemming met de geldende plaatselijke voorschriften.

• Houd verpakkingselementen (zoals plastic zakken en piepschuim) buiten het bereik van kinderen omdat deze gevaarlijk kunnen zijn.

• Installeer de machine nooit in ruimtes waar de temperatuur 0 °C of lager kan worden (de machine kan beschadigen wanneer het water bevriest).

• Zorg ervoor dat het voltage in uw woning overeenkomt met het voltage dat aangegeven is op het typeplaatje van het apparaat. Sluit de machine alleen aan op een goed geaard stopcontact met een minimale nominale stroom van 10 A. De fabrikant is niet aansprakelijk voor mogelijke ongelukken die veroorzaakt worden door het op een niet juiste manier aarden van de netvoeding.

• Het stopcontact moet na installatie bereikbaar blijven.

• Raak de stekker nooit aan met vochtige handen.

• Trek nooit aan de voedingskabel, u kunt deze anders beschadigen.

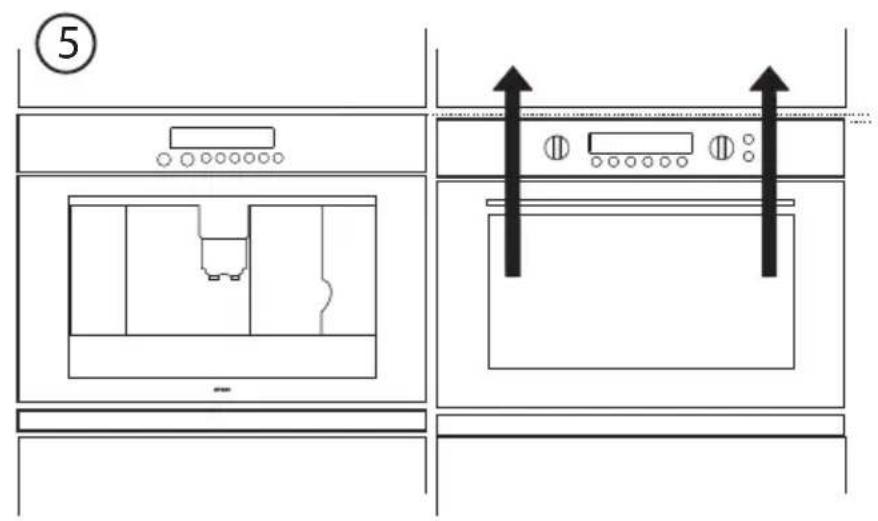

• Dit apparaat kan boven een ingebouwde oven worden geïnstalleerd als de oven aan de achterkant is voorzien van een ventilator (maximumvermogen: 3 kW).

• Gebruik geen meervoudige adapters of verlengkabels.

• Het netsnoer van deze machine mag niet door de gebruiker worden vervangen, omdat hier speciaal gereedschap voor nodig is. Wanneer het snoer beschadigd is of vervangen moet worden kunt u contact opnemen met de servicedienst.

• Gebruik voor de elektrische aansluiting een kabel van het type HO5 VV-F, zoals aangegeven in onderstaande tabel: Geleiders Aantal x afmeting 230 V ~+ ~ 3 x 1.0 mm

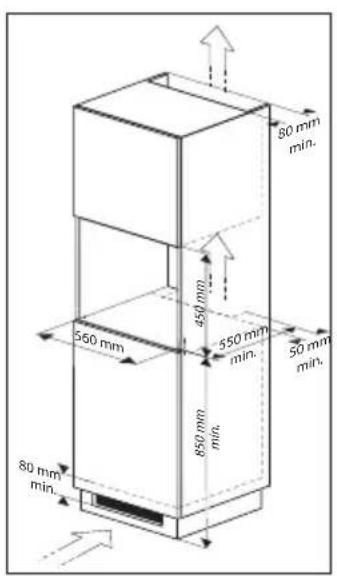

• U dient het waterhardheidsniveau in uw woning zo snel mogelijk in te stellen via de instructies in 6.2.2 op pagina 24 en 25.NL 36 INSTALLATIEVOORSCHRIFT Elektrische aansluiting Alleen een erkend elektrotechnisch installateur mag dit toestel aansluiten. De aansluiting moet voldoen aan de nationale en lokale voorschriften. Het toestel moet altijd geaard zijn. Het toestel wordt geleverd met een aansluitsnoer en dient voorzien te worden van een aansluitstekker. Raadpleeg onderstaand schema: Wilt u een vaste aansluiting maken, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. Inbouwen Controleer of de minimale afstanden voor de juiste installatie van het apparaat aanwezig zijn. De koffi emachine moet geïnstalleerd worden in een inbouwkast, die aan de muur bevestigd moet worden. 850 mm min. 560 mm80 mm min. 550 mm min. 50 mm min. 80 mm min. 450 mm560 mm

blauw bruin geel/groen

5NL 38 BIJLAGE Afvoeren toestel en verpakking Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK- vrij polystyreen (PS- hardschuim). Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat, zoals deze koffi emachine, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Technische gegevens Op het gegevensplaatje aan de zijkant van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.FR 3

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen

blauw bruin geel/groen
