KÄYTTÖOHJE WD1411B Atag

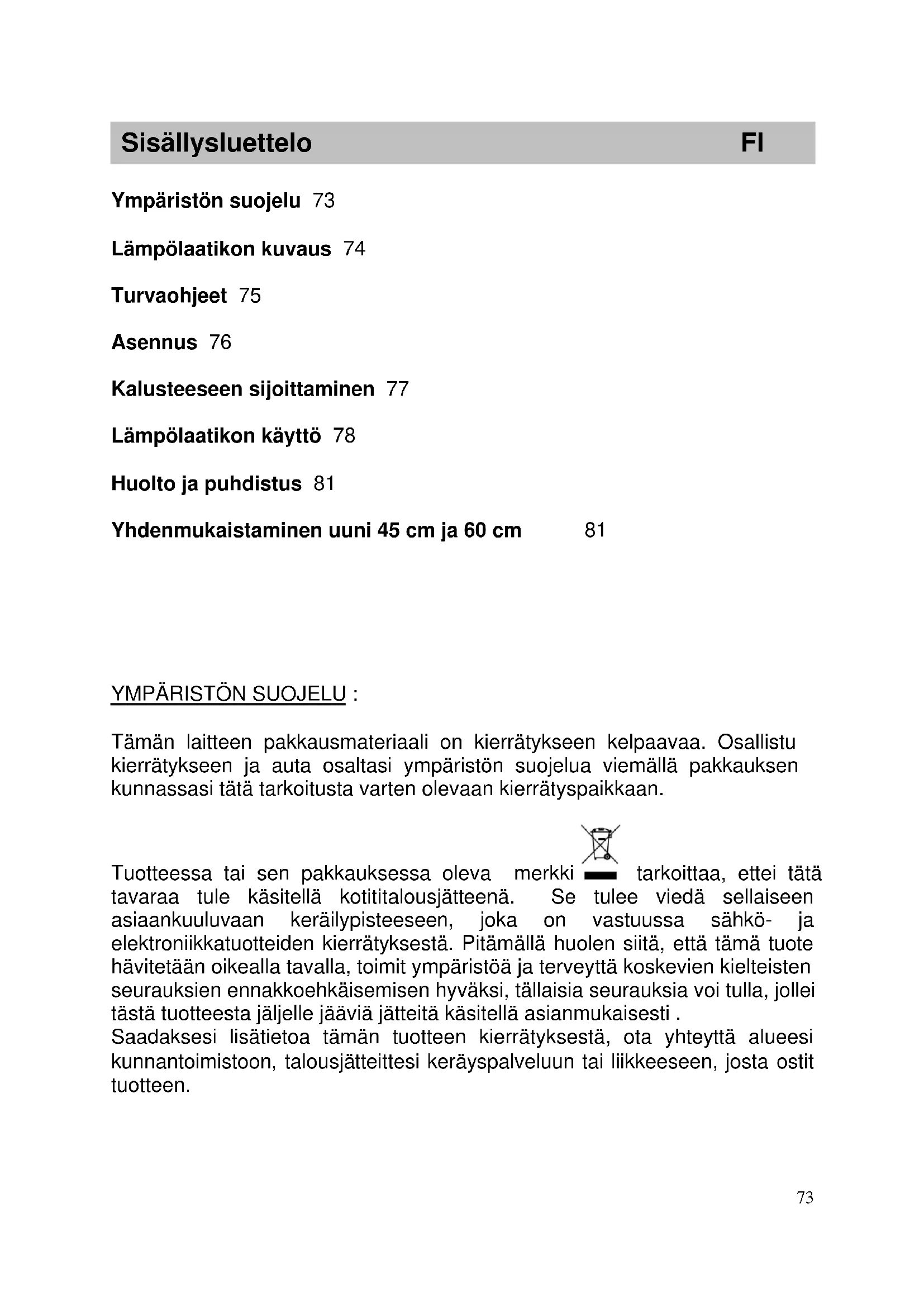

Ympäristön suojelu 73 Lämpölaatikon kuvaus 74 Turvaohjeet 75 Asennus 76 Kalusteeseen sijoittaminen 77 Lämpölaatikon käyttö 78 Huolto ja puhdistus 81 Yhdenmukaistaminen uuni 45 cm ja 60 cm 81

YMPÄRISTÖN SUOJELU : Tämän laitteen pakkausmateriaali on kierrätykseen kelpaavaa. Osallistu kierrätykseen ja auta osaltasi ympäristön suojelua viemällä pakkauksen kunnassasi tätä tarkoitusta varten olevaan kierrätyspaikkaan. Tuotteessa tai sen pakkauksessa oleva merkki tarkoittaa, ettei tätä tavaraa tule käsitellä kotititalousjätteenä. Se tulee viedä sellaiseen asiaankuuluvaan keräilypisteeseen, joka on vastuussa sähkö- ja elektroniikkatuotteiden kierrätyksestä. Pitämällä huolen siitä, että tämä tuote hävitetään oikealla tavalla, toimit ympäristöä ja terveyttä koskevien kielteisten seurauksien ennakkoehkäisemisen hyväksi, tällaisia seurauksia voi tulla, jollei tästä tuotteesta jäljelle jääviä jätteitä käsitellä asianmukaisesti . Saadaksesi lisätietoa tämän tuotteen kierrätyksestä, ota yhteyttä alueesi kunnantoimistoon, talousjätteittesi keräyspalveluun tai liikkeeseen, josta ostit tuotteen.

Sisällysluettelo FI74

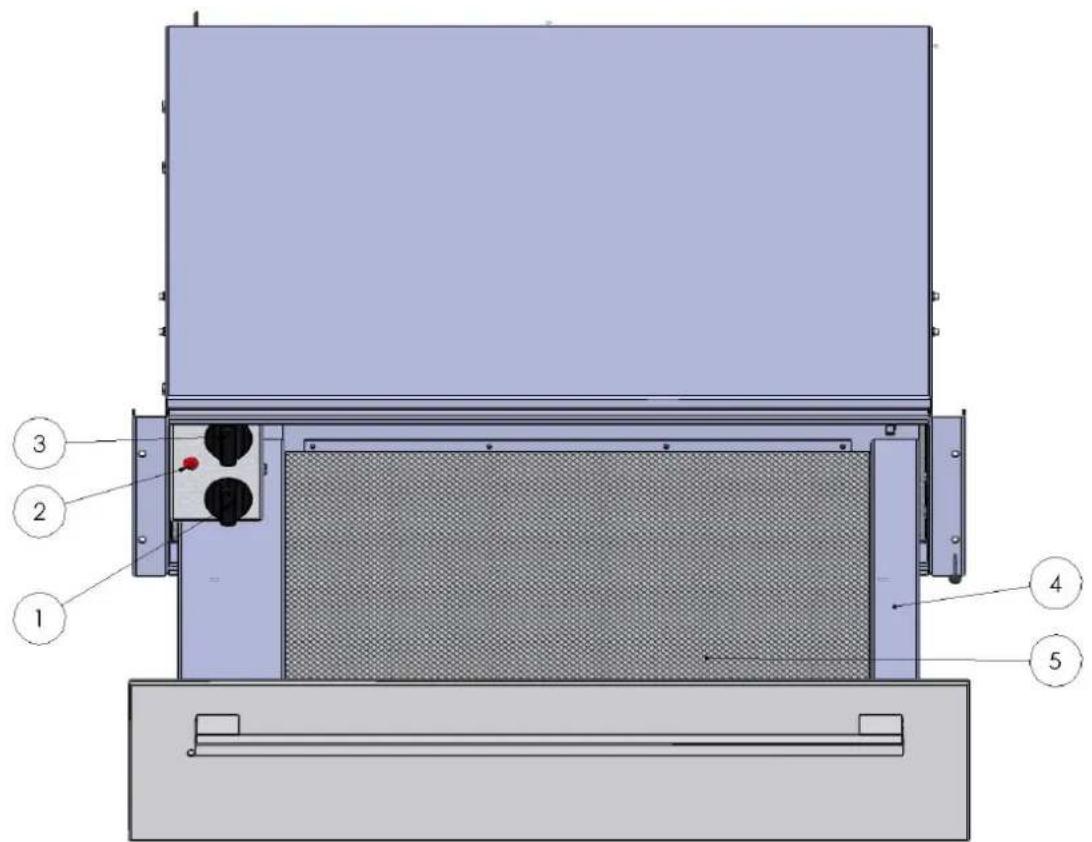

1. Ajastinkatkaisija päälle/pois

2. Etupuolella toiminnassaolon merkkivalo

3. Lämpötilan valitsin

5. Liukumisen estävä pohja

Lämpölaatikon kuvaus75

Säilytä tämä käyttöohje laitteesi mukana. Jos laite myydään tai annetaan toiselle henkilölle, varmista että käyttöohje seuraa mukana. Kiitos siitä, että tutustut näihin ohjeisiin ennen lämpölaatikkosi asentamista ja käyttöä. Ne on kirjoitettu sinun ja lähimmäistesi turvallisuutta ajatellen. Tämä lämpölaatikko on suunniteltu yksityishenkilöiden käyttöön heidän asunnoissaan. Se on tarkoitettu yksinomaan astioiden esilämmittämiseen. Kaikki muu käyttäminen on kiellettyä ja voi olla vaarallista. Valmistaja vapauttaa itsensä kaikesta vastuusta, jos laitetta on käytetty muihin tarkoituksiin kuin sille tarkoitettuun. Älä käytä tätä laitetta ennen kalusteeseen sijoittamista. Ainoastaan kalusteeseen sijoittamisen kautta vältetään kaikki jännitteessä olevien osien kanssa kosketuksiin joutumisen riskit. Älä missään tapauksessa avaa laitteen runko-osaa. Valitusta lämpötilasta ja käyttöajasta riippuen lämpölaatikon sisälämpötila voi nousta 70°C asteeseen. Käytä uunikintaita tai käsineitä kuumien astioiden pois nostamiseen. Älä käytä lämpölaatikkoa ruokien tai juomien kuumana pitämiseen, lämmittämiseen tai kypsentämiseen. Ruokien ja juomien kosteus saattaa aiheuttaa laitteessa korrosiota. Älä nouse seisomaan, äläkä istu avoinaisella laatikolla. Teleskooppikiskot saattavat vaurioitua. Laatikon kuormituskapasiteetti on korkeintaan 20 kg. Älä laita koneeseen muoviastioita tai tulenarkoja esineitä. Ne voivat sulaa tai syttyä tuleen kun laite käynnistetään. Laitetta ei ole tarkoitettu lasten tai vajaatoimintaisten henkilöiden käytettäväksi ilman valvontaa. Lapsia tulee pitää silmällä, jotta varmistetaan, etteivät he leiki laitteella.

Ennen kuin liität laitteen sähkövirtaan, varmista että sähkölaitteistosi johdot ovat tarpeeksi vahvat syöttämään virtaa laitteen normaalikulutusta varten. Laitteistosi sulakkeen tulee olla 10 ampeeria.

Sinun on hankittava virtapiiriin kaksinapainen katkaisin, jonka kosketuspintojen väli on enemmän kuin 3 mm. Sähköliitäntä on tehtävä ennen laitteen sijoittamista kalusteeseen. Laatikko tulee liittää (normaalilla) sähkökaapelilla, jossa on kolme 1 mm² :n johtoa (1 vaihe + 1 N + maa), joka tulee kytkeä 220-240 V valovirtaverkostoon normaalin 1 vaihe + N + maa CEI 60083 kytkentärasian kautta tai asennusmääräysten mukaisesti. Johto (vihreä/keltainen) liitetään laitteessa olevaan napaan

ja se tulee liittää sähköverkostosi maajohtoon. Siinä tapauksessa, että liitäntä on pistorasialla, rasiaan tulee päästä käsiksi laitteen paikalleen asennuksen jälkeenkin. Lämpölaatikon nollajohto (sininen) tulee kytkeä verkoston nollajohtoon. Jos sähköjohto on vaurioitunut, se tulee korvata vastaavalla johdolla (H05RNF 3x1mm²), joita on saatavissa asiakaspalvelusta. Asennus77

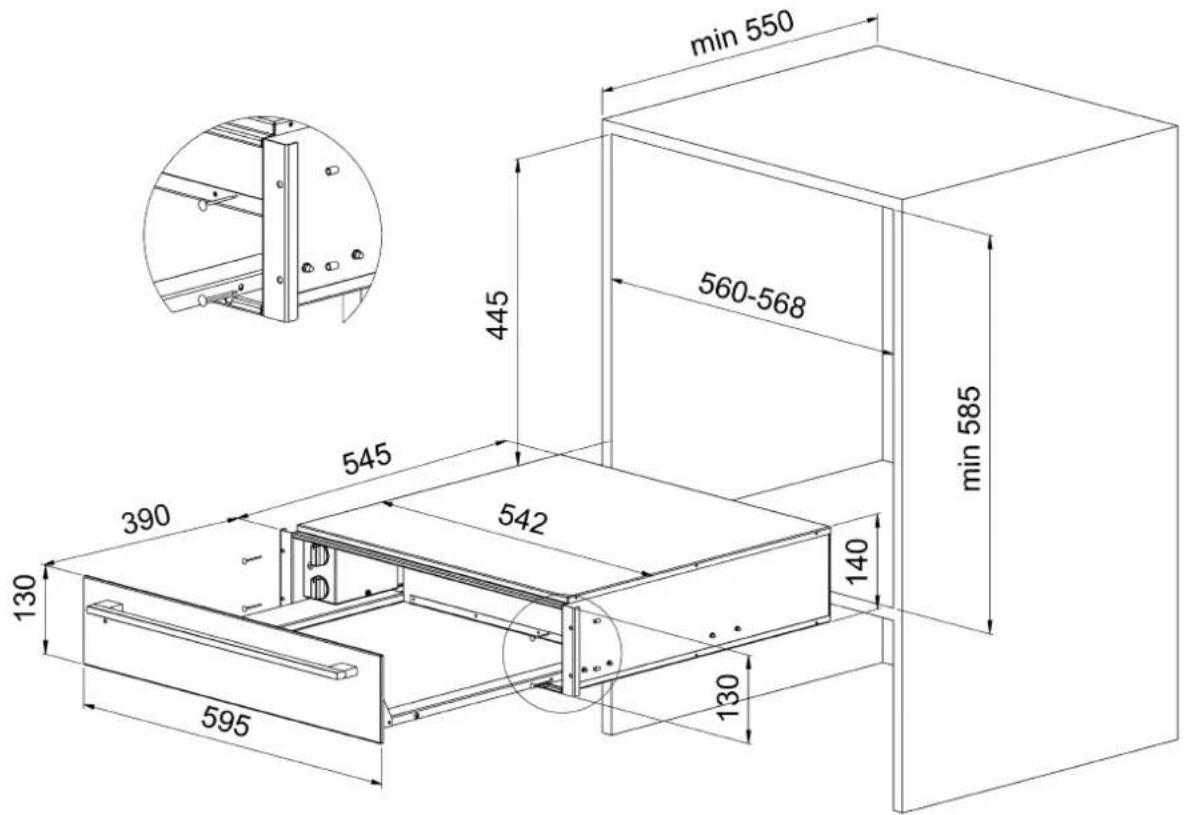

Työnnä laite kalusteessa olevaan koloon. Varmista, että laitteen runko on hyvin paikallaan. Avaa laatikko ja kiinnitä laite kalusteen sivuseinämiin mukana seuraavan 4 ruuvin ja 4 tuen avulla.

WD1411B – WD1492B Kalusteeseen sijoittaminen FI78

ALUSTAVAA TIETOA : Tätä laitetta tulee käyttää yksinomaan astioiden esilämmitykseen. Laite käyttää kuumailmalämmitysjärjestelmää. Tuuletin jakaa vastuksen kuumuuden laatikossa. Ilmankierron ansiosta astiat kuumenevat tasaisesti ja nopeasti. Suojaritilä estää vastuksen ja tuulettimen kanssa kosketukseen joutumisen. Laatikon pohja on katettu liukumisen estävällä pinnalla, joten vältetään astioiden liukuminen laatikkoa avattaessa. SÄÄTIMET : Käytettävissäsi on lämpötilan valitsin ja ajastinkatkaisija päälle/pois. Ne tulevat esille vasta kun laatikko avataan. Laatikon ollessa suljettuna, etusivulla olevasta merkkivalosta näkee, jos laite on käynnissä. KÄYTTÖ: Pane astiat laatikkoon. Valitse lämpötila. Valitse käyttöaika (vähintään 10 minuttia). Toiminnassaolon merkkivalo syttyy.

• Sulje laatikko. Säätämäsi ajan kuluttua, kuumailmalämmitysjärjestelmä pysähtyy ja kuuluu soittoääni. Soiton saat loppumaan kääntämällä katkaisija asentoon 0. Lämpölaatikon käyttö79

LÄMPÖTILAN VALITSEMINEN : Lämpötilan valitsijalla voi lämpötilan säätää 30 ja 70°C välille. Tässä lämpötila-asteikossa on kerrottu sopivimmat lämpötilat eri käyttöastiatyypeille : 40 °C : kupeille ja laseille. Kaada tähän lämpötilaan esilämmitettyihin kuppeihin ja laseihin kuumia nesteitä, jotka säilyttävät kuumuuden pidempään ja astiaan voi koskea polttamatta itseään. 60 °C : lautasille ja vadeille. Esilämmitetyille lautasille ja vadeille pantu ruoka säilyttää niiden kuumuuden. Lautasia ja vateja voi kuitenkin koskea ilman itsensä polttamisen riskiä.

ESILÄMMITYSAIKA : Esilämmitysaika riippuu useasta eri tekijästä : astian valmistusaineesta ja paksuudesta kuormituksesta kuorman asettelusta lämpötilan säädöstä On siis mahdotonta antaa ehdottomasti oikeita lukuja. Muutamia suuntaviittoja : 60°C lämpötilasäädöksellä, tasalaatuinen esilämmitys : kuuden hengen aterialla tarvittaville astioille on noin 30 min. kahdentoista hengen aterialla tarvittaville astioille se on noin 40 min. Päättelet itse kokemuksen perusteella kuinka kauan on sopivaa sinun astioillesi. Lämpölaatikon käyttö FI80

VETOISUUS : Vetoisuus riippuu astioittesi mallin korkeudesta, painosta ja koosta. Tämä malli esittää enintään 20 kg :n kuorman vetoisuutta. Seuraavat esimerkit on annettu opastukseksi : WD1511B/WD1592B

Paljous on määrätty koon mukaan Astiat 6 hengelle: 6 isoa lautasta Ø28 cm 6 keittolautasta Ø22 cm 1 salaattikulho Ø22 cm 1 salaattikulho Ø20 cm 1 salaattikulho Ø18 cm 2 lihavatia 36 cm tai 16 isoa lautasta Ø 28 cm + 8 pikkukulhoa Ø10 cm tai 24 keittolautasta Ø22 cm tai 40 pikkukulhoa Ø10 cm tai 60 kuppia Ø 8 cm tai . . .

Lämpölaatikon käyttö81

Ennen mitään huoltotoimenpiteitä, pysäytä laite ja anna sen jäähtyä. Puhdista kaikki pinnat ainoastaan sienellä, astianpesuaineella ja kuumalla vedellä. Kuivaa sen jälkeen pehmeällä rievulla. Älä puhdista laitetta höyrypesimellä. Hankaavien aineiden, alkoholin tai liuottimien käyttö ei ole suositeltavaa ; ne voivat vioittaa laitetta. Etusivun teräs on arka naarmuuntumaan ja siihen tulee helposti viiltoja. Käytä ei-hankaavaa teräkselle tarkoitettua erityispesuainetta. Liukumisenestävä pohja voidaan ottaa ulos, jotta laatikon pohja saadaan pestyksi. Liukumisenestävän pohjan voi pestä kuumalla vedellä ja astianpesuaineella. Sen jälkeen se tulee kuivata hyvin ja panna takaisin laatikkoon vasta kun se on täysin kuiva. Huolto ja puhdistus FI Yhdenmukaistaminen uuni 45 cm ja 60 cm
