Marke	Atag
Modell	WD1411B
Produkttyp	Geschirrwärmer-Schublade
Maximale Belastbarkeit	20 kg
Temperaturbereich	30 °C bis 70 °C
Timer	Ja, mit Signalton am Ende des Zyklus
Stromversorgung	220 - 240 V ~ einphasig, 10 A
Antirutsch-Boden	Ja, herausnehmbar
Schutzgitter	Ja, schützt Heizung und Lüfter
Heizsystem	Heißluft mit Belüftung
Betriebsanzeige	Ja, an der Vorderseite
Maximale Oberflächentemperatur	70 °C
Verwendungszweck	Nur zum Vorwärmen von Geschirr
Pflege und Reinigung	Schwamm, Spülmittel und warmes Wasser; kein Dampfreiniger
Reinigung des Antirutsch-Bodens	Mit warmem Wasser waschbar, vor dem Wiedereinsetzen trocknen
Ersatzteile verfügbar	Stromkabel H05RNF 3×1 mm² (Kundendienst)
Installation	Einbau erforderlich, Befestigung mit 4 mitgelieferten Schrauben und Winkeln
Ausrichtung mit Ofen möglich	45 cm und 60 cm
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - WD1411B Atag

Wozu dient eine Geschirrwärmer-Schublade?

Die Geschirrwärmer-Schublade Atag WD1411B dient zum Vorwärmen von Geschirr (Teller, Tassen, Gläser) vor dem Servieren der Speisen. Sie darf nicht zum Aufwärmen oder Garen von Lebensmitteln verwendet werden.

Welche Temperatur für meine Teller wählen?

Stellen Sie für Teller und Schüsseln die Temperatur auf 60 °C ein. Für Tassen und Gläser verwenden Sie 40 °C, um Verbrennungen an den Händen beim Berühren der Gefäße zu vermeiden.

Wie lange dauert das Vorwärmen des Geschirrs?

Die Vorwärmzeit hängt von der Menge und der Art des Geschirrs ab. Als Richtwert: Für 6 Personen rechnen Sie mit etwa 30 Minuten bei 60 °C; für 12 Personen mit etwa 40 Minuten.

Was ist die maximale Kapazität der Schublade?

Die maximale Belastung beträgt 20 kg. Das Modell kann beispielsweise 6 große Teller, 6 Suppenteller, 1 Salatschüssel und 2 Fleischplatten oder 16 große Teller usw. aufnehmen.

Kann ich die Geschirrwärmer-Schublade zum Aufwärmen von Speisen verwenden?

Nein, das ist verboten. Das Gerät ist ausschließlich zum Vorwärmen von Geschirr vorgesehen. Die Feuchtigkeit der Lebensmittel kann Korrosion verursachen und das Gerät beschädigen.

Wie installiert man die Geschirrwärmer-Schublade?

Das Gerät muss in eine Möbelnische eingebaut werden. Öffnen Sie die Schublade, befestigen Sie sie mit den 4 mitgelieferten Schrauben und Winkeln an den Seitenwänden. Der elektrische Anschluss muss vor der Installation erfolgen.

Welche regelmäßige Pflege ist erforderlich?

Reinigen Sie die Oberflächen mit einem Schwamm, Spülmittel und warmem Wasser. Verwenden Sie niemals einen Dampfreiniger oder Scheuermittel. Der herausnehmbare Antirutsch-Boden wird mit warmem Wasser gewaschen und muss vor dem Wiedereinsetzen gut getrocknet werden.

Ist die Geschirrwärmer-Schublade kindersicher?

Das Gerät ist nicht für die Benutzung durch Kinder ohne Aufsicht bestimmt. Die Oberfläche kann 70 °C erreichen: Verwenden Sie Topflappen, um das Geschirr zu entnehmen. Kinder dürfen nicht mit dem Gerät spielen.

Was tun, wenn das Stromkabel beschädigt ist?

Das Kabel muss durch ein Modell H05RNF 3×1 mm² ersetzt werden, das beim Atag-Kundendienst erhältlich ist. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.

Wie schalte ich den Signalton am Ende des Zyklus aus?

Wenn die programmierte Zeit abgelaufen ist, ertönt ein Signalton. Um ihn auszuschalten, drehen Sie den Timer auf Position 0.

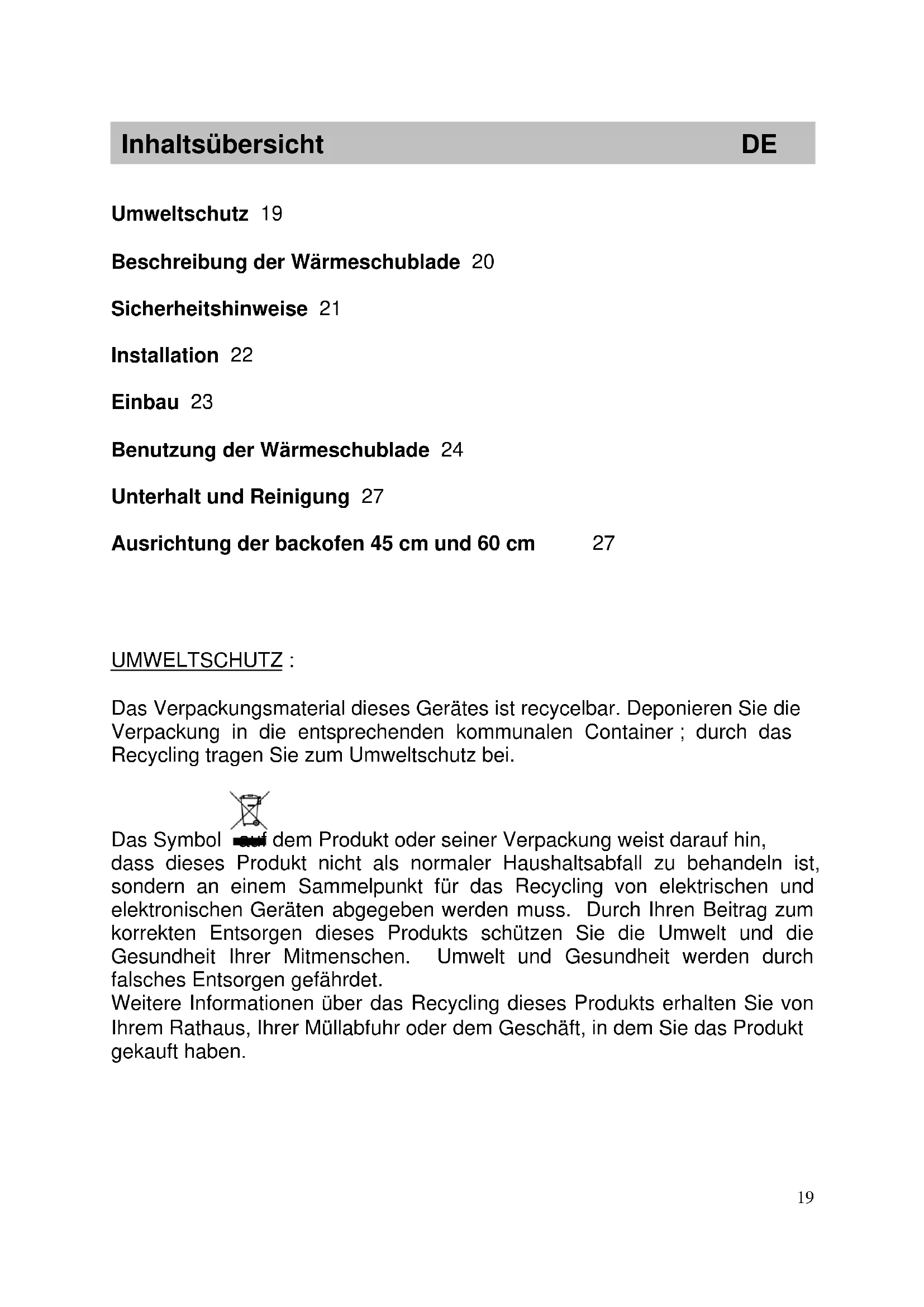

BEDIENUNGSANLEITUNG WD1411B Atag

Beschreibung der Wärmeschublade 20

Sicherheitshinweise 21

Installation 22

Einbau 23

Benutzung der Wärmeschublade 24

Unterhalt und Reinigung 27

Ausrichtung der backofen 45 cm und 60 cm 27

UMWELTSCHUTZ :

Das Verpackungsmaterial theses Gerätes ist recyclelbar. Deponieren Sie die Verpackung in die entsprechenden communalen Container; durch das Recycling/TRagen Sie zum Umweltschutz bei.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihrhem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

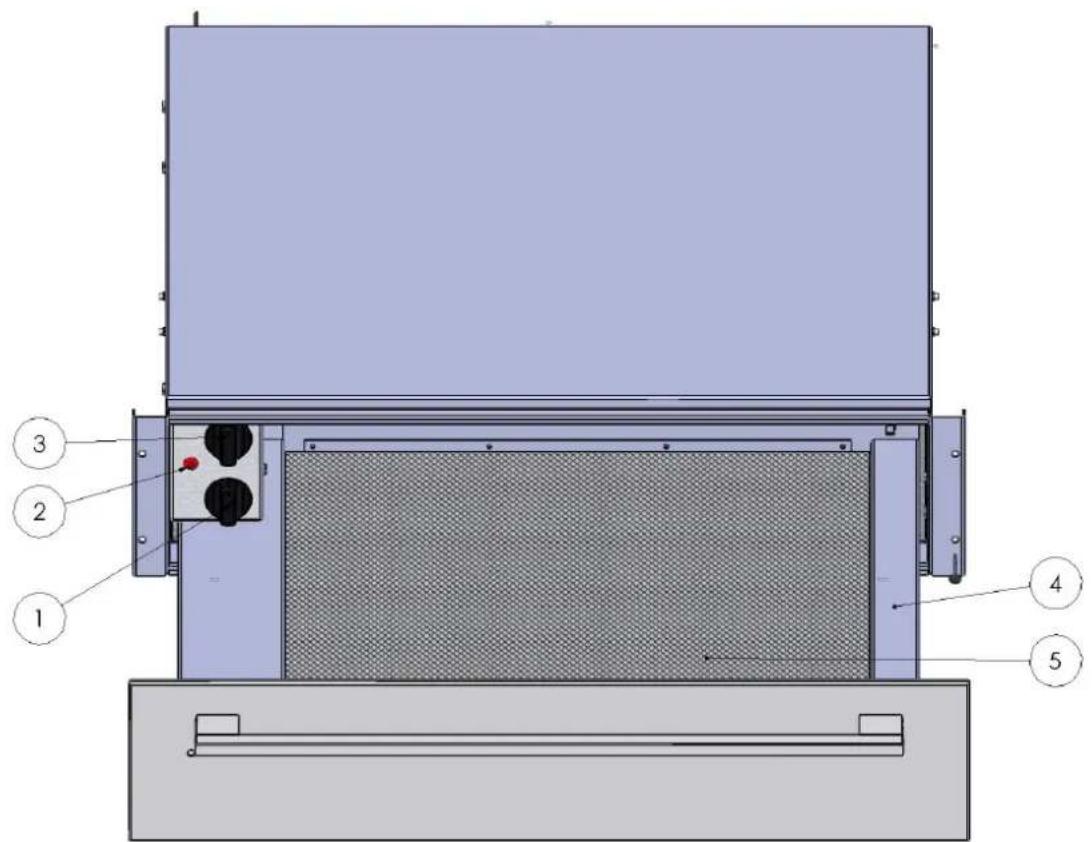

Beschreibung der Wärmeschublade

1. Zeitschalter/Ausschalter Ein/Aus
2. Anzeigeleuche für Stromspannung an der Vorderseite
3. Temperaturwahlschalter
4. Geschirrschublade
5. Rutschfester Boden

Sicherheitshinweise

DE

Bewahren Sie diese Betriebsanweisung zusammen mit dem Gerät auf. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sollen den Sie darauf aufchten, dass die Betriebsanweisung dem Gerät beigefügt wird.

Ehe Sie ihre Wärmeschublade installieren und benutzen, machen Sie sichitte mit diesen Ratschlagen vertraut. Sie dienen Ihrer eigenen Sicherheit und der Sicherheit anderer Personen.

These Wärmeschublade wurde entwickelt, um von Privatpersonen in ihrer Wohnung benutzt zu werden. Sie dient ausschließlich dem Vorwärmen von Geschirr. Alle anderen Verwendungen konnen gefährlich sein und sind verboten. Der Hersteller leht eine Haftung im Fall einer unsachgemäßen Benutzung ab.

Benutzen Sie das Gerät erst nach dem Einbau. Erst dann besteht nicht mehr die Gefahr eines Kontaktes mit Bauteilen unter Spannung.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Die Wand der Wärmeschublade kann je nach gewähller Temperatur oder Benutzungsdauer 70^ heißt werden. Zum Herausnahmen des warmen Geschirrs benutzen Sie Topflappen oder Handschuhe.

Benutzen Sie die Wärmeschublade nicht zum Warmhalten, Aufwärmen oder Kochen von Nahrungsmitteln oder Geträngen. Die Feuchtigkeit der Nahrungsmittel oder Getränte konnte zur Korrosion des Gerätes führen.

Stellen oder setzen Sie sich nicht auf die geöffnete Schublade, um die Telescopschienen nicht zu beschädigen. Das Ladegewicht der Schublade beträgt maximal 20 kg.

Bewahren Sie keine Gegenstände aus Kunststoff und keine entzündlichen Gegenstände im Gerät auf. Sie konnten bei der Inbetriebnahme schmelzen oder Feuer fangen.

Kinder oder Behinderte dürfen das Gerät nur unter Aufsicht bedieren.

Kinder sind zu beaufsichtigen, damit sichergestellt ist, dass sie nicht mit dem Gerät speilen.

Installation

Ehe Sie das Gerät anschließen, vergewissern Sie sich, dass die Drähte ihrer Elektroanlage ausreichend bemessen sind, um das Gerät normal zu versorgen. Die Sicherung ihrer Anlage muss 10 Ampere leisten.

Im Stromkreis muss ein Schalter vorgesehen sein, der zweipolg schließt und trennt und dessen Kontaktöffnung mehr als 3 mm beträgt.

Die Stromanschlüsse sind durchzufahren, ehe das Gerät in den Schrank eingefegt wird.

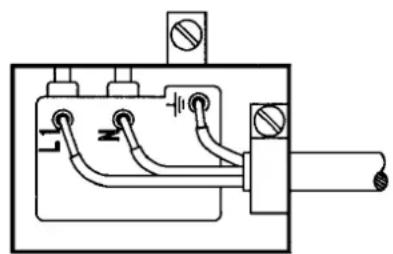

Die Schublade muss mit einem (Standard-)Stromkabel mit 3 Leitern von 1 mm² (1 ph + 1 N + Erde) angeschlossen werden, die mittels eines (Standard-) Steckers 1 ph + N + Erde CEI 60083 oder gemäß den Installationsregeln an das Netz 220-240 V ~ (einphasig) angeschlossen werden. Der Schutzdraht (grün/gelb) wird mit der Klemme des Gerätes verbunden und an die Erde der Anlage angeschlossen.

Bei einem Anschluss mit Steckdose muss diese nach der Installation des Gerätes zugänglich bleiben.

Der Nullleiter der Wärmeschublade (blauer Draht) ist an den Nullleiter des Netzes anzuschreiben.

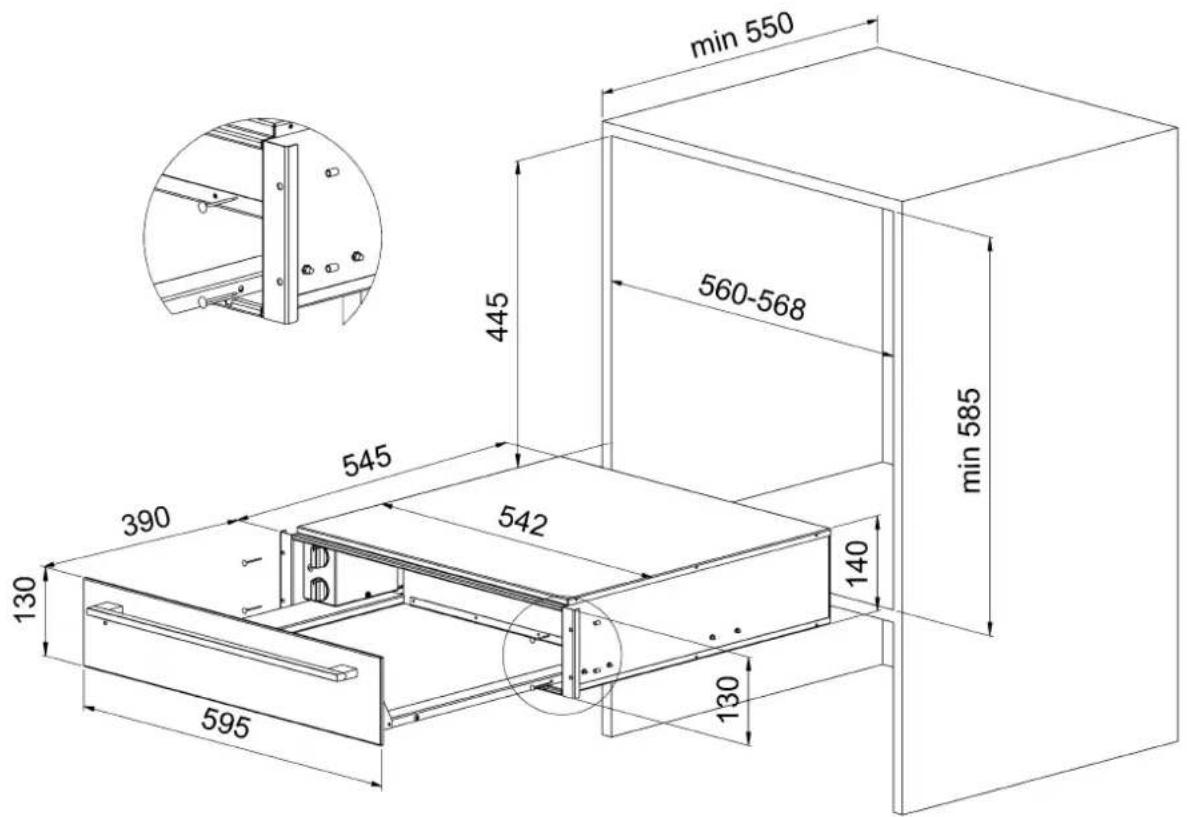

Einbau

DE

Schieben Sie das Gerät in die Schranknische. Achten Sie darauf, dass sich das Gehäuse des Gerätes in der richtigen Position befindet.

Öffnen Sie die Schublade und befestigen das Gerät an die Seitenwände des Schrankes mit 4 Schrauben und 4 Abstandshaltern (im Lieferumfang enthalten).

WD1411B-WD1492B

Benutzung der Wärmeschublade

Dieses Gerätarf ausschließlich zum Vorwärmen von Geschirr benutzt werden.

Das Gerät verfügt über ein Wärmsystem mit Heißluft. Ein Geblase verteil die Wärme des Widerstandes in der Schublade. Das Geschirr wird durch den Luftstrom gleichmäßig und schnell erwartmt.

Ein Schutzgitter verhindert den Kontakt zum Widerstand und zum Geblase.

Der Boden der Schublade weist eine rutschhemmenden Fläche auf, damit das Geschirr beim Offnen der Schublade nicht rutscht.

BEDIENELEMENTE：

Sie verfügen über einen Temperaturwahlschalter und einen Zeitschalter/Ausschalter Ein/Aus. Sie sind nur sightbar bei geöffneter Schublade.

Bei geschlossener Schublade zeigt die Anzeigeleuche an der Gerätevorderseite Ihnen an, ob das Gerät eingeschaltet ist.

VORGEHENSWEISE:

• Legen Sie das Geschirr in die Schublade.
  Wahlen Sie eine Temperatur aus.
  Wahlen Sie eine Dauer aus (mindestens 10 Minuten).

Die Anzeigeleuche Goes an und zeigt an, dass das Geräteingeschaltet ist.

SchlieBen Sie die Schublade.

Nach Ablauf der eingestellen Dauer schaltet das HeiBluftsystem aus und eine Klingel ertont.

Zum Beenden des Klingeltons stellen Sie den Schalter auf Position 0.

Benutzung der Wärmeschublade DE

WAHL DER TEMPERATURE:

Mit dem Temperaturschalter konnen Sie eine Temperatur zwischen 30 und 70^ einstehen.

Nachstehend die besten Temperaturen je nach Art des verwendeten Geschirrs:

• 40^ : für Tassen und Gläser. Bei Tassen oder Gläsern, die auf diese Temperatur vorgeheizt wurden, bleiben warme Getränke länger warm und der Behälter{lasst sich anfassen, ohne sich zu verbrennen.
• 60^ : für Teller und Schüsseln. Gerichte, die auf vorgewärmten Tellern oder Schüsseln serviert werden, bleiben warm. Die Teller und Schüsseln halten sich jedoch ohne Verbrennungsrisiko anfassen.

VORWÄRMZEIT :

Die Vorwärmzeit hängt von mehreren Faktoren ab :

Material und Stärke des Geschirrs
- Beladung
Anordnung des Geschirrs
- Einstellung der Temperatur

Esistalsounmoglich,allgemeingultigeWerteanzugeben.

Einige Anhaltspunkte :

Bei einer Einstellung der Temperatur auf 60^ benötigt man für das gleichmäßige Vorwärmen:

• von Geschirr für eine Mahlzeit von sechs Personen etwa 30 Minuten.
• von Geschirr für eine Mahlzeit von zwölf Personen etwa 40 Minuten.

Ohre eigene Erfahrung wird Sie lehren, welche Dauer am besten geeignet ist für Ihr Geschirr.

Benutzung der Wärmeschublade

FASSUNGSVERMÖGEN :

Das Fassungsvermögen hangt von der Höhe des Modells, vom Gewicht und den Maßen Ihres Geschirrs ab.

Dieses Modell weist ein maximales Ladegewicht von 20kg auf.

Folgende Beispiele dieren als Anhaltspunkte :

WD1411B/WD1492B

Die Mengen werden durch das Volumen bestimmt

Geschirr für 6 Personen :

6groBeTeller 028cm

6 Suppenteller 22 cm

1 Salatschüssel 022 cm

1 Salatschüsse 020 cm

1 Salatschüssel 0 18 cm

2 Fleischplatten 36 cm

oder 16 große Teller 28 cm

• 8 Becher 10 cm

oder 24 Suppenteller 22 cm

oder 40 Becher 10 cm

oder 60 Tassen 8cm

oder...

Unterhalt und Reinigung

DE

Vor jedem Unterhalt schalten Sie das Gerät aus und setzen es abkühlen.

Reinigen Sie alle Flächen nur mit einem Schwamm, Spülmittel und warmem Wasser. Trocknen Sie die Flächen mit einem weichen Tuch nach.

Reinigen Sie das Gerät nicht mit einem Dampfreiniger.

Von scheuernden Produkten, Alkohol oder Lösungsmitteln wir abgeraten; sie können das Gerät beschädigen.

Die Vorderseite aus Edelstahl ist emphfindlich gegen Kratzer und Schnitte. Benutzen Sie ein Spezialprodukt für Stahl, das nicht scheuert.

Der rutschhemmende Boden ist Herausnehmbar, um den Boden der Schublade zu reinigen.

Der rutschhemmenden Bode lasst sich mit warmem Wasser und Spülmittel reinigen. Danach trocknen Sieihn sorgfältig und legen ihn nach dem vollständigen Trocknen wieder in die Schublade.

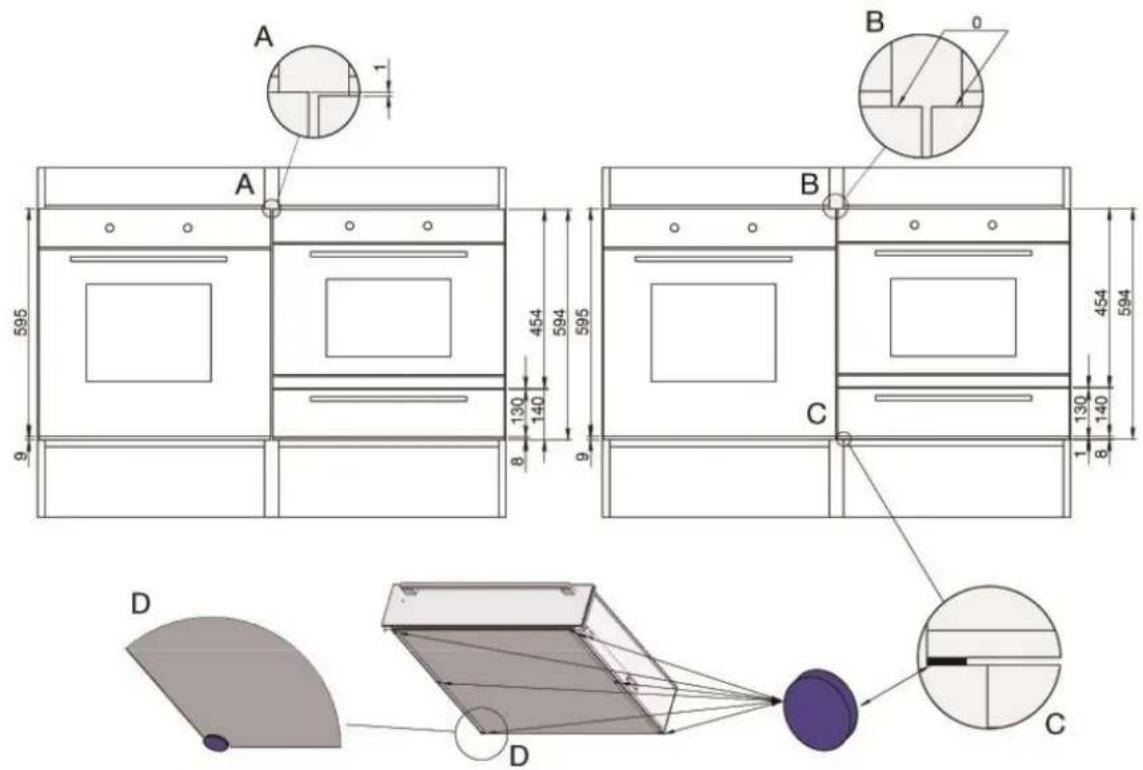

Ausrichtung der offen 45~cm et 60~cm
