Produkttyp	Heizschublade
Marke	Atag
Modell	WD1492B
Verwendung	Nur zum Vorwärmen von Geschirr
Maximale Belastbarkeit	20 kg
Temperaturbereich	30 °C bis 70 °C
Timer	Ja, einstellbar (mindestens 10 Minuten)
Heizsystem	Heißluft mit Ventilator
Antirutschboden	Ja, herausnehmbar
Betriebsanzeige	Ja, an der Vorderseite
Stromversorgung	220-240 V einphasig, 10 A
Netzkabel	H05RNF 3 × 1 mm² (3 Leiter)
Elektrischer Schutz	Bipolarer Trennschalter (Öffnung > 3 mm)
Frontmaterial	Edelstahl
Pflege	Schwamm, Spülmittel, heißes Wasser; Trocknen mit weichem Tuch
Ersatzteile verfügbar	Antirutschboden, Schutzgitter

Häufig gestellte Fragen - WD1492B Atag

Kann ich in der Heizschublade Speisen erwärmen?

Nein, das Gerät ist nur zum Vorwärmen von Geschirr ausgelegt. Die Feuchtigkeit von Speisen könnte zu Korrosion des Geräts führen.

Welche Temperatur ist für Teller empfohlen?

Stellen Sie für Teller und Schüsseln den Wahlschalter auf 60 °C. Die Speisen behalten ihre Wärme, ohne Verbrennungsgefahr bei Berührung.

Wie lange dauert es, das Geschirr für 6 Personen vorzuwärmen?

Bei 60 °C rechnen Sie mit etwa 30 Minuten für ein gleichmäßiges Vorwärmen des Geschirrs für ein Essen mit sechs Personen.

Wie reinige ich den Antirutschboden?

Nehmen Sie den Antirutschboden heraus, waschen Sie ihn mit heißem Wasser und Spülmittel, trocknen Sie ihn gründlich und setzen Sie ihn erst ein, wenn er vollständig trocken ist.

Wie hoch ist die maximale Gewichtsbelastung der Schublade?

Die maximale Belastbarkeit beträgt 20 kg. Überschreiten Sie diese Grenze nicht, um Schäden an den Teleskopauszügen zu vermeiden.

Kann ich Plastikbehälter in die Heizschublade legen?

Nein, Plastikbehälter oder brennbare Gegenstände können beim Einschalten des Geräts schmelzen oder Feuer fangen.

Kann das Gerät von Kindern benutzt werden?

Das Gerät ist nicht für die Benutzung durch Kinder oder behinderte Personen ohne Beaufsichtigung vorgesehen.

Muss ich nach der Installation einen Zugang zur Steckdose lassen?

Ja, bei einem Anschluss mit Steckdose muss diese nach der Installation des Geräts zugänglich bleiben.

Was tun, wenn das Netzkabel beschädigt ist?

Es muss durch ein gleichwertiges Kabel H05RNF 3 × 1 mm² ersetzt werden, das beim Kundendienst erhältlich ist.

Wie stoppe ich den Signalton am Ende des Zyklus?

Um den Signalton zu stoppen, stellen Sie den Timer-Wahlschalter auf Position 0.

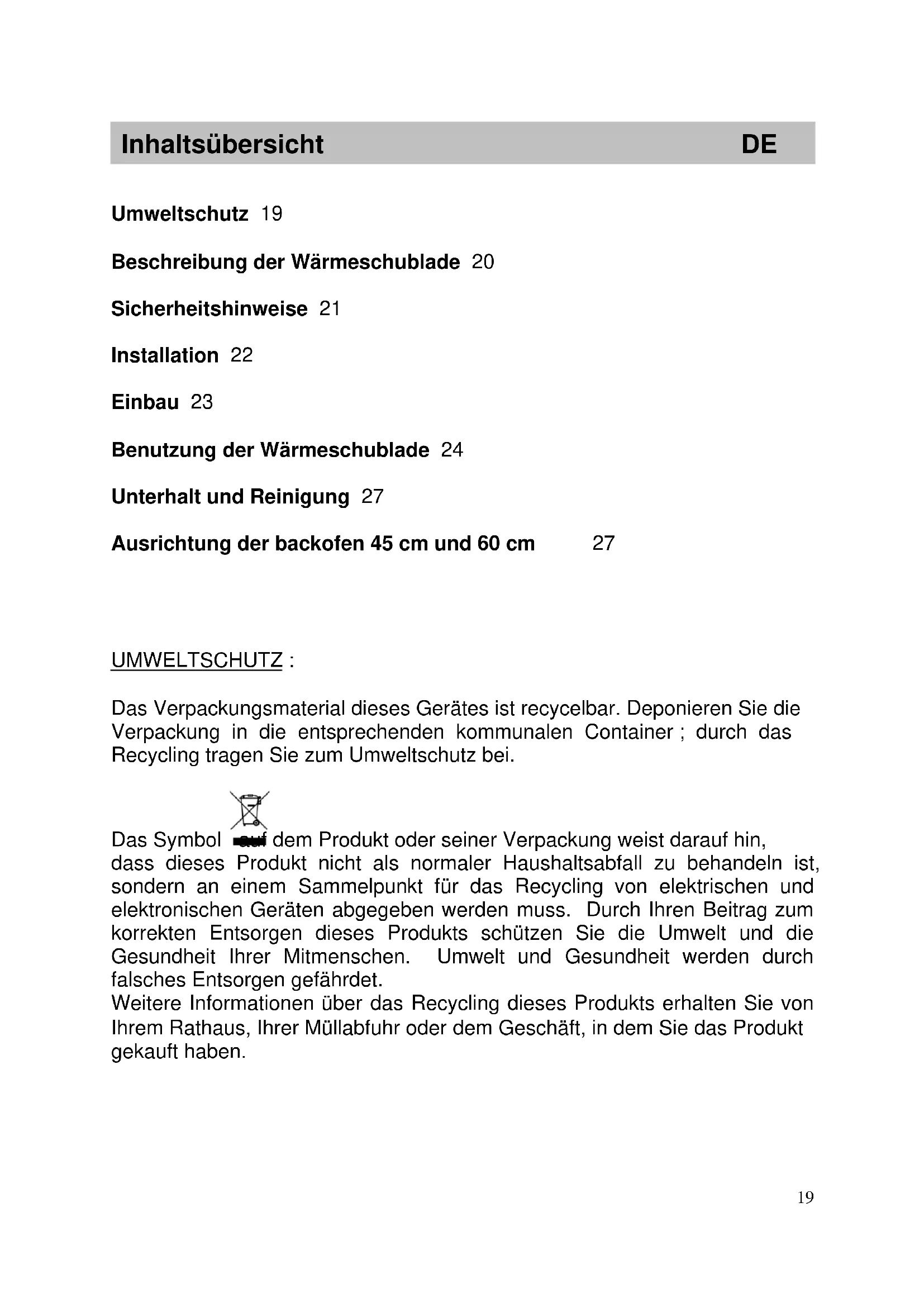

BEDIENUNGSANLEITUNG WD1492B Atag

Beschreibung der Wärmeschublade 20

Sicherheitshinweise 21

Installation 22

Einbau 23

Benutzung der Wärmeschublade 24

Unterhalt und Reinigung 27

Ausrichtung der backofen 45 cm und 60 cm 27

UMWELTSCHUTZ :

Das Verpackungsmaterial theses Gerätes ist recyclelbar. Deponieren Sie die Verpackung in die entsprechenden communalen Container; durch das Recycling/TRagen Sie zum Umweltschutz bei.

Das Symbol dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihr Hem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

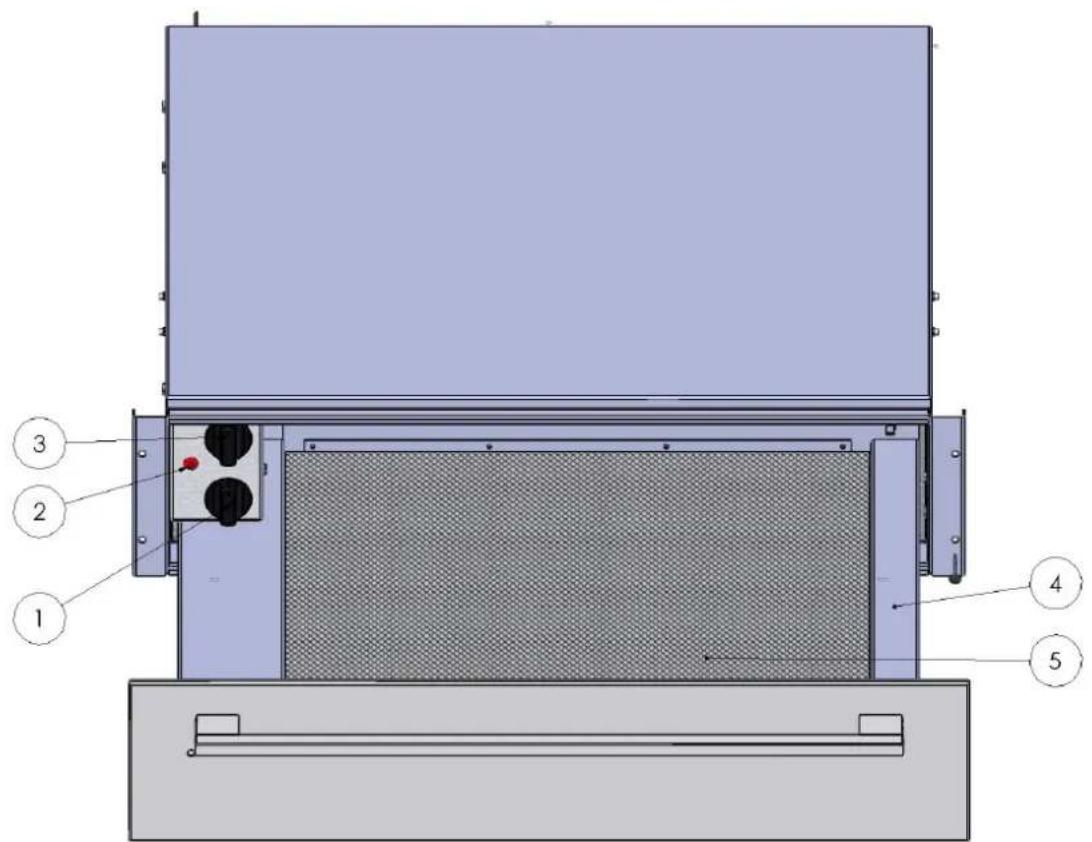

Beschreibung der Wärmeschublade

1. Zeitschalter/Ausschalter Ein/Aus
2. Anzeigeleuche für Stromspannung an der Vorderseite
3. Temperaturwahlschalter
4. Geschirrschublade
5. Rutschfester Boden

Sicherheitshinweise

DE

Bewahren Sie diese Betriebsanweisung zusammen mit dem Gerät auf. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sollen den Sie darauf aufchten, dass die Betriebsanweisung dem Gerät beigefügt wird.

Ehe Sie Ihr Wärmeschublade installieren und benutzen, machen Sie sichitte mit diesen Ratschlagen vertraut. Sie dienen ihrer eigenen Sicherheit und der Sicherheit anderer Personen.

These Wärmeschublade wurde entwickelt, um von Privatpersonen in ihrer Wohnung benutzt zu werden. Sie dient ausschließlich dem Vorwärmen von Geschirr. Alle anderen Verwendungen konnen gefährlich sein und sind verboten. Der Hersteller leht eine Haftung im Fall einer unsachgemäßen Benutzung ab.

Benutzen Sie das Gerät erst nach dem Einbau. Erst dann besteht nicht mehr die Gefahr eines Kontaktes mit Bauteilen unter Spannung.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Die Wand der Wärmeschublade kann je nach gewähller Temperatur oder Benutzungsdauer 70^ heißt werden. Zum Herausnahmen des warmen Geschirrs benutzen Sie Topflappen oder Handschuhe.

Benutzen Sie die Wärmeschublade nicht zum Warmhalten, Aufwärmen oder Kochen von Nahrungsmitteln oder Geträngen. Die Feuchtigkeit der Nahrungsmittel oder Getränte konnte zur Korrosion des Gerätes führen.

Stellen oder setzen Sie sich nicht auf die geöffnete Schublade, um die Telescopschienen nicht zu beschädigen. Das Ladegewicht der Schublade beträgt maximal 20 kg.

Bewahren Sie keine Gegenstände aus Kunststoff und keine entzündlichen Gegenstände im Gerät auf. Sie konnten bei der Inbetriebnahme schmelzen oder Feuer fangen.

Kinder oder Behinderte dürfen das Gerät nur unter Aufsicht bedieren.

Kinder sind zu beaufsichtigen, damit sichergestellt ist, dass sie nicht mit dem Gerät speilen.

Installation

Ehe Sie das Gerät anschließen, vergewissern Sie sich, dass die Drähte ihrer Elektroanlage ausreichend bemessen sind, um das Gerät normal zu versorgen. Die Sicherung ihrer Anlage muss 10 Ampere leisten.

Im Stromkreis muss ein Schalter vorgesehen sein, der zweipolg schliebt und trennt und dessen Kontaktöffnung mehr als 3 mm beträgt.

Die Stromanschlüsse sind durchzufahren, ehe das Gerät in den Schrank eingefegt wird.

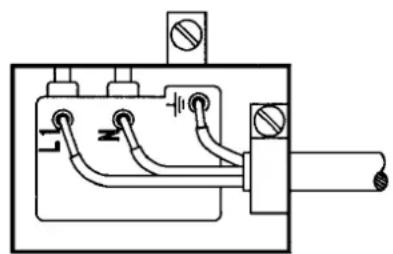

Die Schublade muss mit einem (Standard-)Stromkabel mit 3 Leitern von 1 mm² (1 ph + 1 N + Erde) angeschlossen werden, die mittels eines (Standard-) Steckers 1 ph + N + Erde CEI 60083 oder gemäß den Installationsregeln an das Netz 220-240 V ~ (einphasig) angeschlossen werden. Der Schutzdraht (grün/gelb) wird mit der Klemme des Gerätes verbunden und an die Erde der Anlage angeschlossen.

Bei einem Anschluss mit Steckdose muss diese nach der Installation des Gerätes zugänglich bleiben.

Der Nullleiter der Wärmeschublade (blauer Draht) ist an den Nullleiter des Netzes anzuschreiben.

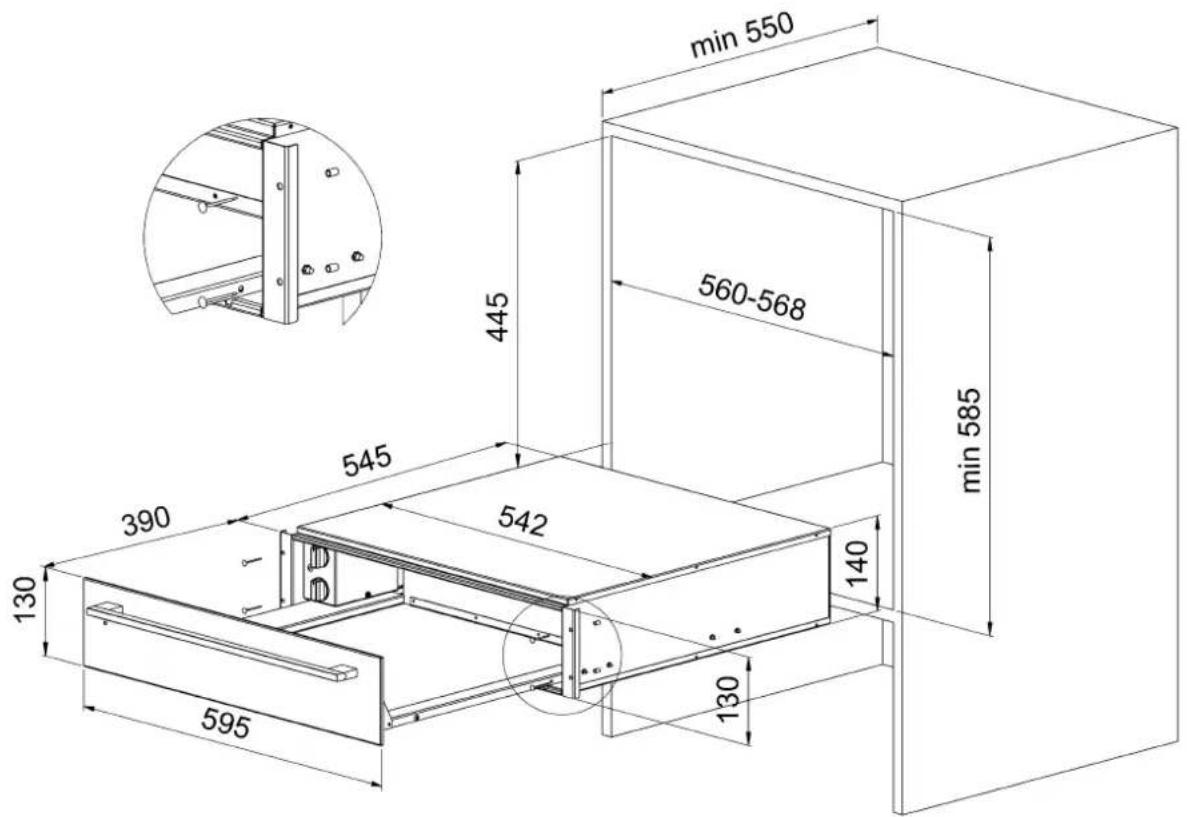

Einbau

DE

Schieben Sie das Gerät in die Schranknische. Achten Sie darauf, dass sich das Gehäuse des Gerätes in der richtigen Position befindet.

Öffnen Sie die Schublade und befestigen das Gerät an die Seitenwände des Schrankes mit 4 Schrauben und 4 Abstandshaltern (im Lieferumfang enthalten).

WD1411B-WD1492B

Benutzung der Wärmeschublade

Dieses Gerätarf ausschließlich zum Vorwärmen von Geschirr benutzt werden.

Das Gerät verfügt über ein Wärmsystem mit Heißluft. Ein Geblase verteil die Wärme des Widerstandes in der Schublade. Das Geschirr wird durch den Luftstrom gleichmäßig und schnell erwartmt.

Ein Schutzgitter verhindert den Kontakt zum Widerstand und zum Geblase.

Der Boden der Schublade weist eine rutschhemmenden Fläche auf, damit das Geschirr beim Offnen der Schublade nicht rutscht.

BEDIENELEMENTE :

Sie verfügen über einen Temperaturwahlschalter und einen Zeitschalter/Ausschalter Ein/Aus. Sie sind nur sightbar bei geöffneter Schublade.

Bei geschlossener Schublade zeigt die Anzeigeleuche an der Gerätevorderseite Ihnen an, ob das Gerät eingeschaltet ist.

VORGEHENSWEISE :

• Legen Sie das Geschirr in die Schublade.
  Wahlen Sie eine Temperatur aus.
  Wahlen Sie eine Dauer aus (mindestens 10 Minuten).

Die Anzeigeleuche Goes an und zeigt an, dass das Geräteingeschaltet ist.

SchlieBen Sie die Schublade.

Nach Ablauf der eingestellen Dauer schaltet das HeiBluftsystem aus und eine Klingel ertont.

Zum Beenden des Klingeltons stellen Sie den Schalter auf Position 0.

Benutzung der Wärmeschublade DE

WAHL DER TEMPERATURE:

Mit dem Temperaturschalter konnen Sie eine Temperatur zwischen 30 und 70^ einstehen.

Nachstehend die besten Temperaturen je nach Art des verwendenten Geschirrs:

• 40^ : für Tassen und Gläser. Bei Tassen oder Gläsern, die auf diese Temperatur vorgeheizt wurden, bleiben warme Getränke länger warm und der Behälter{lssst sich anfassen, ohne sich zu verbrennen.
• 60^ : für Teller und Schüsseln. Gerichte, die auf vorgewärmten Tellern oder Schüsseln serviert werden, bleiben warm. Die Teller und Schüsseln halten sich jedoch ohne Verbrennungsrisiko anfassen.

VORWÄRMZEIT :

Die Vorwärmzeit hängt von mehreren Faktoren ab :

Material und Stärke des Geschirrs
- Beladung
Anordnung des Geschirrs
- Einstellung der Temperatur

Esistalsounmoglich,allgemeingultigeWerteanzugeben.

Einige Anhaltspunkte :

Bei einer Einstellung der Temperatur auf 60^ benötigt man für das gleichmäßige Vorwärmen:

• von Geschirr für eine Mahlzeit von sechs Personen etwa 30 Minuten.
• von Geschirr für eine Mahlzeit vonzwolf Personen etwas 40 Minuten.

Ohre eigene Erfahrung wird Sie lehren, welche Dauer am besten geeignet ist für Ihr Geschirr.

Benutzung der Wärmeschublade

FASSUNGSVERMÖGEN :

Das Fassungsvermögen hangt von der Höhe des Modells, vom Gewicht und den Maßen Ihres Geschirrs ab.

Dieses Modell weist ein maximales Ladegewicht von 20kg auf.

Folgende Beispiele dieren als Anhaltspunkte :

WD1411B/WD1492B

Die Mengen werden durch das Volumen bestimmt

Geschirr für 6 Personen :

6groBeTeller 028cm

6 Suppenteller 22 cm

1 Salatschüssel 022 cm

1 Salatschüssel 020 cm

1 Salatschüssel 0 18 cm

2 Fleischplatten 36 cm

oder 16 große Teller 28 cm

• 8 Becher 10 cm

oder 24 Suppenteller 22 cm

oder 40 Becher 10 cm

oder 60 Tassen 8 cm

oder...

Unterhalt und Reinigung

DE

Vor jedem Unterhalt schalten Sie das Gerät aus und setzen es abkühlen.

Reinigen Sie alle Flächen nur mit einem Schwamm, Spülmittel und warmem Wasser. Trocknen Sie die Flächen mit einem weichen Tuch nach.

Reinigen Sie das Gerät nicht mit einem Dampfreiniger.

Von scheuernden Produkten, Alkohol oder Lösungsmitteln wir abgeraten; sie können das Gerät beschädigen.

Die Vorderseite aus Edelstahl ist emphfindlich gegen Kratzer und Schnitte. Benutzen Sie ein Spezialprodukt für Stahl, das nicht scheuert.

Der rutschhemmende Boden ist Herausnehmbar, um den Boden der Schublade zu reinigen.

Der rutschhemmenden Bode lasst sich mit warmem Wasser und Spülmittel reinigen. Danach trocknen Sieihn sorgfältig und legen ihn nach dem vollständigen Trocknen wieder in die Schublade.

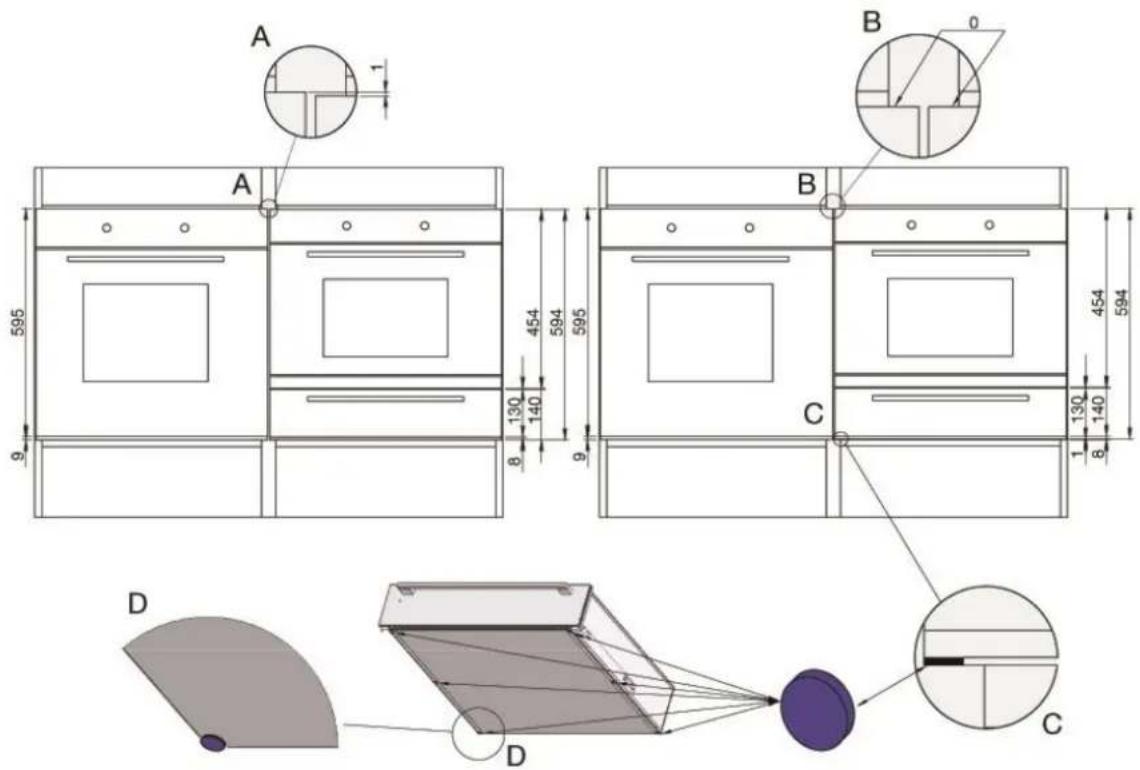

Ausrichtung der offen 45~cm et 60~cm
