| Tipo de producto | Cajón calentador |
| Marca | Atag |
| Modelo | WD1492B |
| Uso | Solo precalentamiento de vajilla |
| Capacidad de carga máxima | 20 kg |
| Rango de temperatura | 30 °C a 70 °C |
| Temporizador | Sí, ajustable (mínimo 10 minutos) |
| Sistema de calefacción | Aire caliente con ventilador |
| Fondo antideslizante | Sí, extraíble |
| Indicador de encendido | Sí, en el frente |
| Alimentación eléctrica | 220-240 V monofásico, 10 A |
| Cable de alimentación | H05RNF 3 × 1 mm² (3 conductores) |
| Protección eléctrica | Cortacircuitos bipolar (abertura > 3 mm) |
| Material del frente | Inox |
| Mantenimiento | Esponja, detergente líquido, agua caliente; secar con paño suave |
| Piezas de repuesto disponibles | Fondo antideslizante, rejilla de protección |
Preguntas frecuentes - WD1492B Atag
Preguntas de los usuarios sobre WD1492B Atag
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cajones y armarios calefactados en formato PDF gratis! Encuentra tus instrucciones WD1492B - Atag y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WD1492B de la marca Atag.

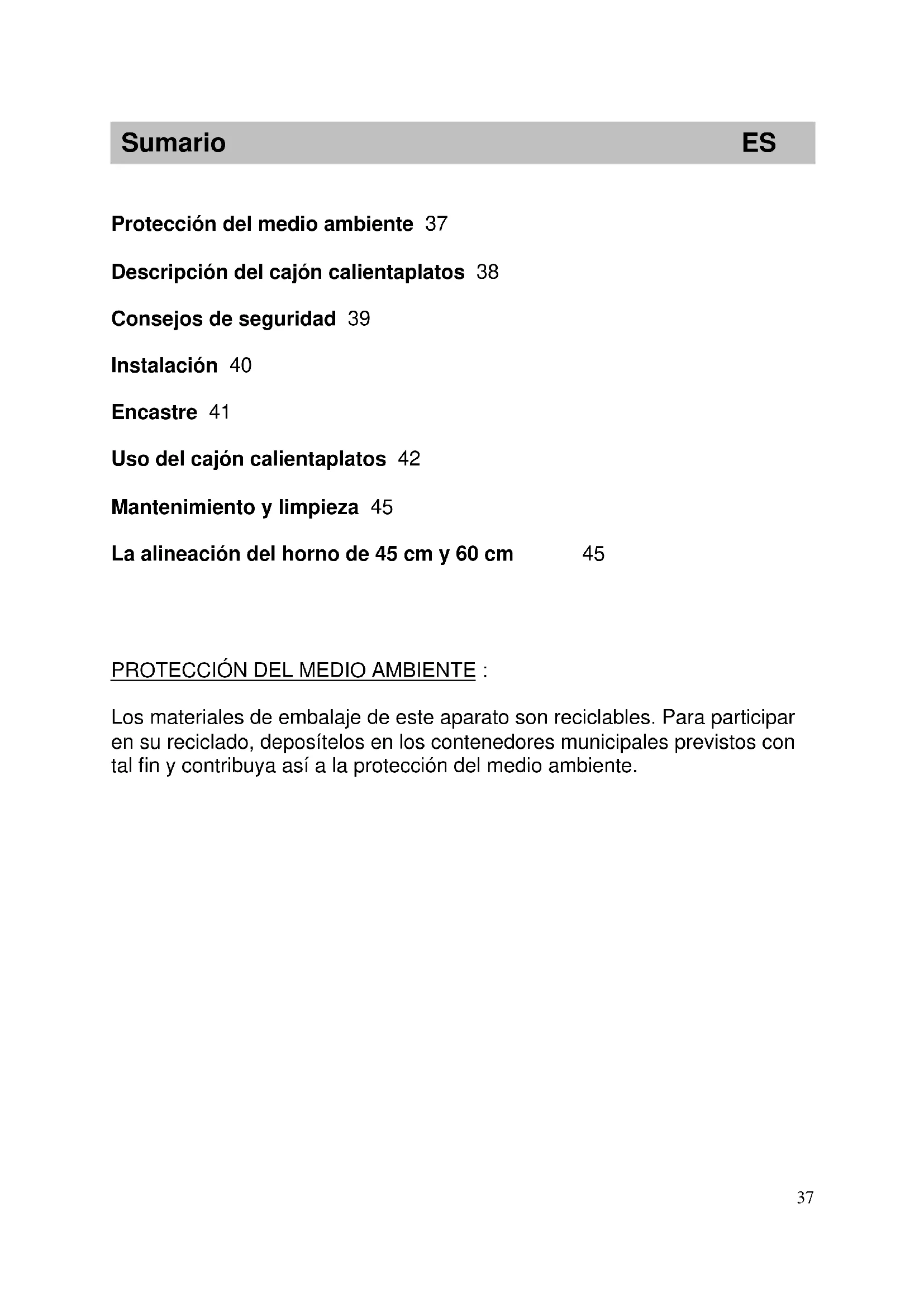

MANUAL DE USUARIO WD1492B Atag
Protection del medio ambiente 37
Descripción del cajón calientaplatos 38
Consejos de seguidad 39
Instalacion 40
Encastre 41
Uso del cajón calientaplatos 42
Mantenimiento y limpieza 45
La alineación del hora de 45 cm y 60 cm 45
PROTECCION DEL MEDIO AMBIENTE :
Los materiales de embalaje de este aparato son reciclables. Para participar en su reciclado, depositos en los contenedores Municipales previstos con tal fin y contribuya asi a la proteccion del medio ambiente.

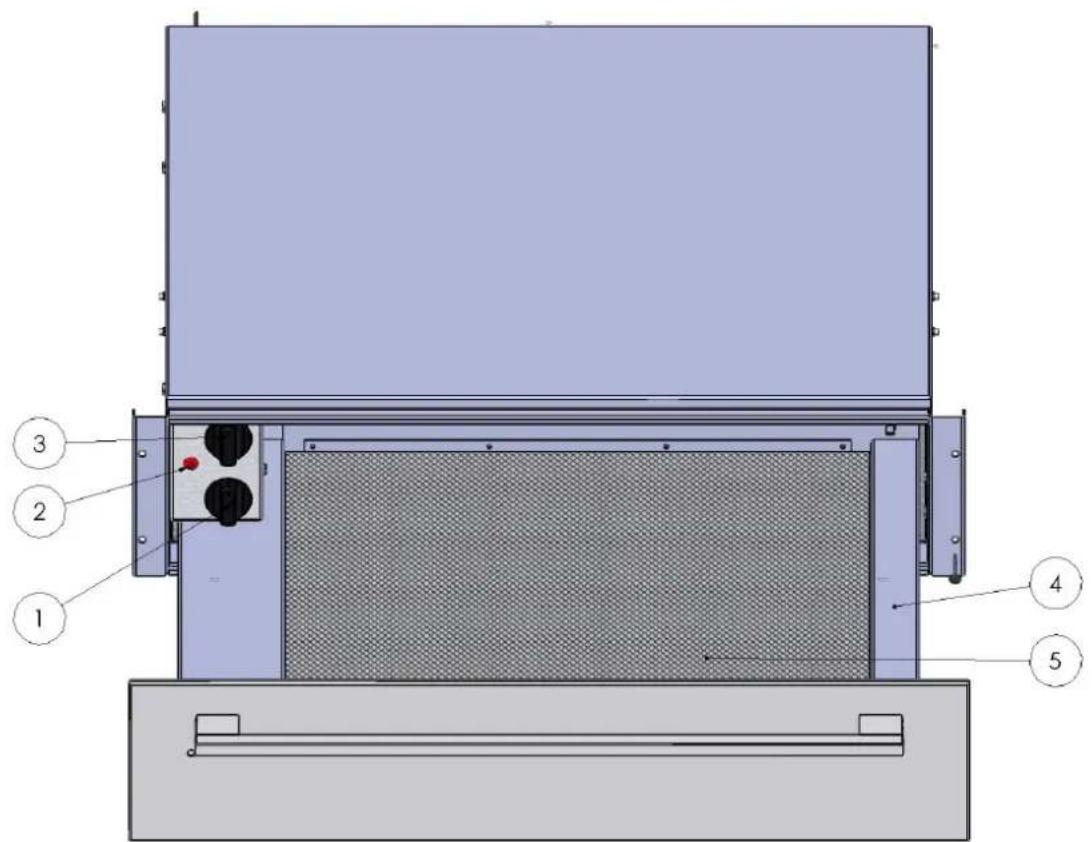

Descripción del cajón calientaplatos
- Minutero interruptor On/Off
- Indicador luminoso de encendido en Fachada
- SeLECTIONADOR DE TEMPERATUREA
- Cajón para la vajilla
- Fondo antideslizante
Guarde estas instrucciones de uso junto con su aparato. En caso de vente o cesión del aparato a otra persona, asegúrese de que las instrucciones de uso lo acompen.
Estas recomendaciones han sido redactadas tanto para su seguridad como para la de los demás. Le rogamos se sirva leerlas atentamente antes de instalar y utilizar su cajón calientaplatos.
Este cabón calientaplatos ha sido concebido para ser utilisé por particulares en su lugar de habitación.Esta destino exclusivamente a precalentar la vajilla. Se prohíbe cualquier(other uso ya que pueda ser peligioso. El fabricante declina cualquier responsabilidad en caso de uso no conforme con lasindicaciones.
Para evaporar todo riesgo de contacto con los componentes bajo tension, este aparato debe usesarse unicamente una vez que se haya encastrado.
La carrocería del aparato no debe abrirse por ningún motivo.
Según la temperatura escogida y el tiempo de uso, las paredes del cajón calientaplatos peuvent alcanzar una temperatura de 70^ . Use manoplas o guantes para retirar la vajilla caliente.
El cajón calientaplatos no se debe emplear para mantener caliente, recalarnto cocer alimentos o bebidas ya que la humedad de los alimentos o bebidas podría occasionar la corrosión del aparato.
No se suba ni se siente en el cajón abierto ya que los rieles telescópicos podrian dañarse. La capacité dearga del cajón es de 20 kg máximo.
No guarde en el aparato recipientes de plástico u objetos inflamables ya que podrián derretirse o inflamarse en el momento de ponerlo en marcha.
Instalación
Antes de proceder a la connexion, cerciorese de que los cables de su instalacion electrica son de una seccion suficiente para alimentar normalmente el aparato. El fusible de su instalacion debe ser de 10 amperes.
La conexión electrica deben hacerse antes de instalar el aparato en el mueble.
El cajón debe conectarse con un cable de alimentación (normalizo) de 3 conductores de 1mm^2 ( 1f + 1N + tierra ) que deben ser connectados en red 220-240 V ~ monofásica por medio de un enchufe 1f + N + tierra normalizzato CEI 60083 o de conformidad con las reglas de instalación. El hilo de protección (verde/amarillo) está conectado al terminal del aparato y debe connectarse a la tierra de la instalacion.
En caso de connexion con enchufe, este debe quedar accesible afterwards de la instalacion del aparato.
El neutro del cajón calientaplatos (hilo azul) debe conectarse con el neutro de la red.

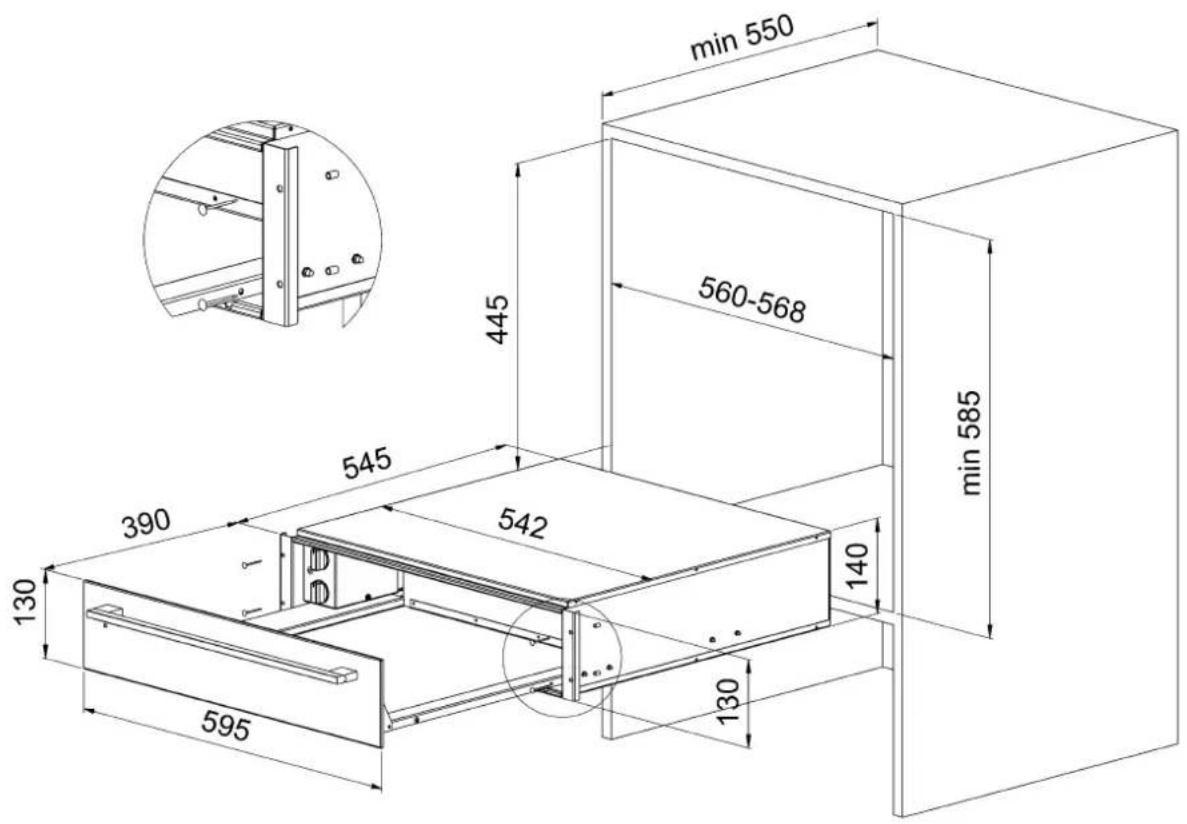

Encastre
ES
Encaje el aparato en el nicho del mueble. Compruebe que la carrocería del aparato está bien esta.
Abra el cajón y fije el aparato en las paredes laterales del mueble por medio de los dos tornillos y de las dos piezas de sujeción y refuerzo que se incluyen.
WD1411B - WD1492B
Uso del cajón calientaplatos
INFORMACION PREVIA:
Este aparato debe servir unica y exclusivamente para calentar la vajilla.
El aparato dispone de un sistemas de calentimiento de aire caliente. Un ventilador reparte por todo el cajón el calor de la resistencia. La vajilla se calienta de forma uniforme y rápida gracias a la circulación de aire.
Una rejilla de proteccion evita el contacto con la resistencia y el ventilador.
El fondo del cajón está recubierto de una superficie antideslizante que impide que la vajilla resbale cuando se abre el cajón.
ELEMENTOS DE MANDO :
Este aparato está equipado de un seleccionador de temperatura y de un minutero interruptor On/Off, visibles solo cuando el cajón está abierto.
Cuando el cajón está cerrado, el indicator luminoso situado en la parte delantera del aparato le permitte ver si este está funciona.
INSTRUCCIONES PARA EL MANDO :
- Deposite la vajilla en el cajón.
- Selezione la temperatura.
- Selecciona la duracion (minimo 10 instantos).
El indicator luminoso se enciende.
Cierre el cajón.
Una vez pasado el tiempo的选择acion, el sistemas de aire caliente se detiene y suena un tiempo.
Para detener el tiempo, vuelva a la posición 0.
Instrucciones de uso del cajón calientaplatos ES
SELECTION DE LA TEMPERATURA :
El selector de temperatura permite regular una temperatura comprehida entre 30 y 70 °C.
En la escalade de temperatura, heaquí las temperatas ideales para el tipo de vajilla realizada :
- 40^ : para las tazas o los vasos. Cuando las bebidas calientes se sirven en tazas o vasos precalentados a esta temperatura se mantienen calientes durante más tiempo y el recipiente pueda tocarse sin riesgo de quemarse.
- 60^ : para los platos y fuentes. Los alimentos que se sirven en platos o fuentes precalentados a esta temperatura se mantienen calientes y los recipientes peuvent tocarse sin riesgo de quemarse.
material y espesor de la vajilla
- carga
disposión de la carga
- regulación de la temperatura
Por lo tanto, no es possible dar valores comprobables de forma constante.
Algunasindicaciones：
Para un ajuste de temperatura de 60^ , el precalentamento homogeneo:
- de la vajilla que se necesita para una comida dephis personas es de aproximamente 30 min.
- de la vajilla que se necesita para una comida de doce personas es de aproximamente 40 min.
Con la experiencia, Ud. logrará determinar在哪 es el tiempo de precalentimiento más apropiado para su vajilla.
Uso del cajón calientaplatos
CAPACIDAD:
Este Modelo existe en dos variantes cuya diferencia es la alta.
WD1411B/WD1492B:135mm.de alto
La capacité depende del alto del modelo, del peso y de las dimensiones de su vajilla.
Los dos modelos tienen una capacité de energia maxima de 20kg .
Los ejemplos siguientes se dan a tituloindicativo :
WD1411B/WD1492B
Las cantidades estan determinadas por el volumen
Vajilla para 6 personas :
6 platos grandes 28 cm
6 platos de sopa 22 cm
1 ensaldera 22 cm
1 ensaldera 20 cm
1 ensaladora 0 18 cm
2 fuentes para carne 36 cm
o 16 platos grandes
028cm
- 8 tazones 10 cm
o 24 platos de sopa
0 22 cm
o 40 tazones
0 10 cm
o 60 tazas
8cm
0...
Mantenimiento y limpieza
ES
Antes de proceder arialquier mantenimiento, detenga el aparato y déjelo enfiar.
Limpie todas las superficies únicamente con una esponja, detergente para vajilla y agua caliente. Luego,.SEque con un trapo suave.
No limpie el aparato con un limpiador de vapor.
Se desaconseja el uso de productos abrasivos, alcohol o diluyente ya que podrjan deteriorar el aparato.
La cachada de acero inoxidable se pueda rayar oURTAR fácilmente. Emplee un detergente especial para acero inoxidable, no abrasivo.
El fondo antideslizante se pueda sacar para limpiar el fondo del cajón.
Puede limpiar el fondo antideslizante con agua caliente y liquido para la vajilla. Luego,seoelbonyvuelvaaponerlo enelcajoncuando estetotalmente seco.

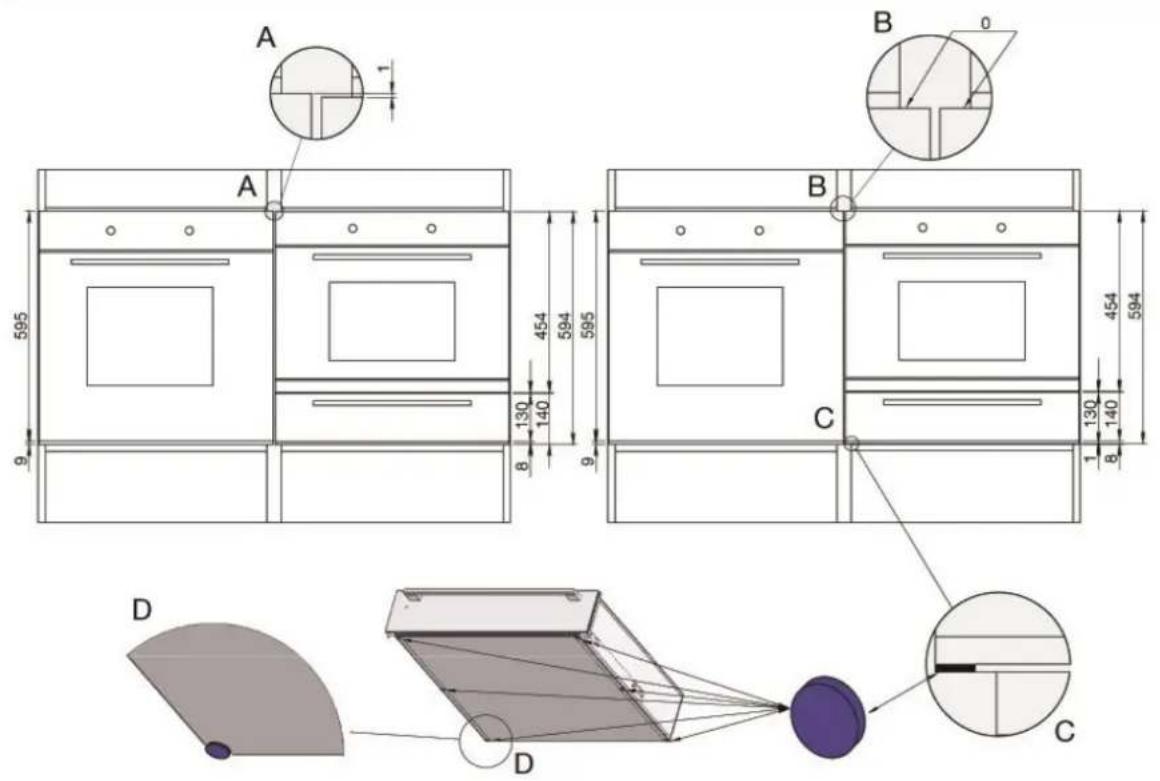

Alineación delorno de 45 cm y 60 cm
