Tuotetyyppi	Lämminlaatikko
Merkki	Atag
Malli	WD1492B
Käyttötarkoitus	Vain astioiden esilämmitykseen
Suurin kantavuus	20 kg
Lämpötila-alue	30 °C – 70 °C
Ajastin	Kyllä, säädettävä (vähintään 10 minuuttia)
Lämmitysjärjestelmä	Lämmin ilma puhaltimella
Liukumaton pohja	Kyllä, irrotettava
Käynnistyksen merkkivalo	Kyllä, etupaneelissa
Sähkönsyöttö	220–240 V yksivaiheinen, 10 A
Virtajohto	H05RNF 3 × 1 mm² (3 johdinta)
Sähkösuojaus	Kaksinapainen katkaisija (avaus > 3 mm)
Etumateriaali	Ruostumaton teräs
Huolto	Sieni, astianpesuaine, kuuma vesi; kuivaus pehmeällä liinalla
Saatavilla olevat varaosat	Liukumaton pohja, suojaritilä

Usein kysytyt kysymykset - WD1492B Atag

Voinko lämmittää ruokaa lämpölaatikossa?

Ei, laite on tarkoitettu vain astioiden esilämmitykseen. Ruoan kosteus voi aiheuttaa laitteen korroosiota.

Mitä lämpötilaa suositellaan lautasille?

Aseta valitsin 60 °C:een lautasille ja tarjoiluastioille. Ruoat säilyttävät lämpönsä ilman palovammariskiä.

Kuinka kauan kestää esilämmittää astiat 6 hengelle?

60 °C:ssa varaa noin 30 minuuttia astioiden tasaiseen lämmitykseen kuuden hengen ateriaa varten.

Kuinka puhdistaa liukumaton pohja?

Irrota liukumaton pohja, pese se kuumalla vedellä ja astianpesuaineella, kuivaa huolellisesti ja aseta takaisin paikalleen kun se on täysin kuiva.

Mikä on laatikon suurin painokapasiteetti?

Suurin kantavuus on 20 kg. Älä ylitä tätä rajaa välttääksesi teleskooppikiskojen vaurioitumisen.

Voinko laittaa muoviastioita lämpölaatikkoon?

Ei, muoviastiat tai syttyvät esineet voivat sulaa tai syttyä palamaan laitteen käynnistyessä.

Voiko lapsi käyttää laitetta?

Laitetta ei ole tarkoitettu lasten tai vammaisten henkilöiden käytettäväksi ilman valvontaa.

Pitääkö pistorasia jättää helposti saavutettavaksi asennuksen jälkeen?

Kyllä, pistotulppaliitännän tapauksessa sen on pysyttävä saavutettavana laitteen asennuksen jälkeen.

Mitä tehdä jos virtajohto on vaurioitunut?

Se on vaihdettava vastaavaan H05RNF 3 × 1 mm²-johtoon, joka on saatavilla huoltopalvelusta.

Kuinka pysäyttää merkkiääni jakson lopussa?

Aseta ajastimen valitsin asentoon 0 pysäyttääksesi merkkiäänen.

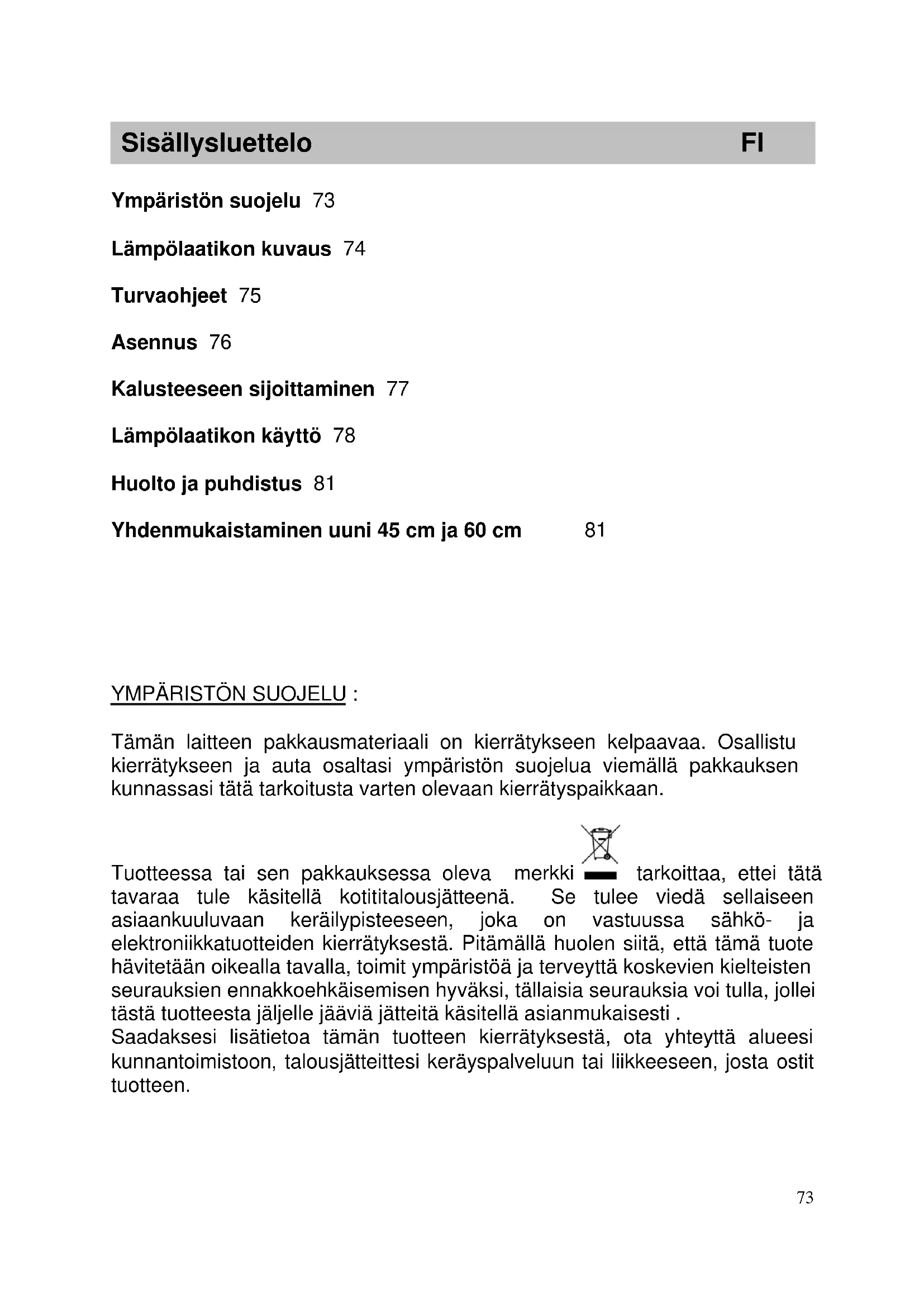

KÄYTTÖOHJE WD1492B Atag

Ympariston suojelu 73

Lampolaatikon kuvaus 74

Turvaohjeet 75

Asennus 76

Kalusteeseen sijoittaminen 77

Lampolaatikon kaytto 78

Huolto ja puhdistus 81

Yhdenmukaistaminen uuni 45 cm ja 60 cm 81

YMPÄRISTÖN SUOJELU :

Tämän laitteen pakkausmaterialiaali on kierratykseen kelpaavaa. Osallistu kierratykseen ja auta osaltasi ympäristön suojelua viemällä pakkauksen kunnassasi tätta tarkoitusta varten olevaan kierratyspaikkaan.

tarkoittaa, ettei tata

Tuotteessa tai sen pakkauksessa oleva merkki - tarkoittaa, ettei tata tavaraa tule käsitetä kotitialousjätteenä. Se tulee viedä sellaiseen asiaankuuluvaan keräilypisteeseen, joka on vastuussa sahkö- ja elektroniikkatuotteiden kierrätyksesta. Pitamällä huolen siïtä, etta tamä tuote havitëän oikealla ravall, toimit ympäristöä ja terveyttä koskevien kielteisten seuraufsien ennakkoehkäsemisen hyväksi, tällaisia seuraufsia voi tulla, jollei tastä tuotteesta jäljelle jaäviä jätteita käsitetä asianmukaisesti.

Saadaksesi lisatietao tämän tuotteen kierratyksesta, ota yhteyttä alueesi kunnantoimistoon, talousjätteittesi keräyspalveluun tai liikkeeseen, josta ostit tuotteen.

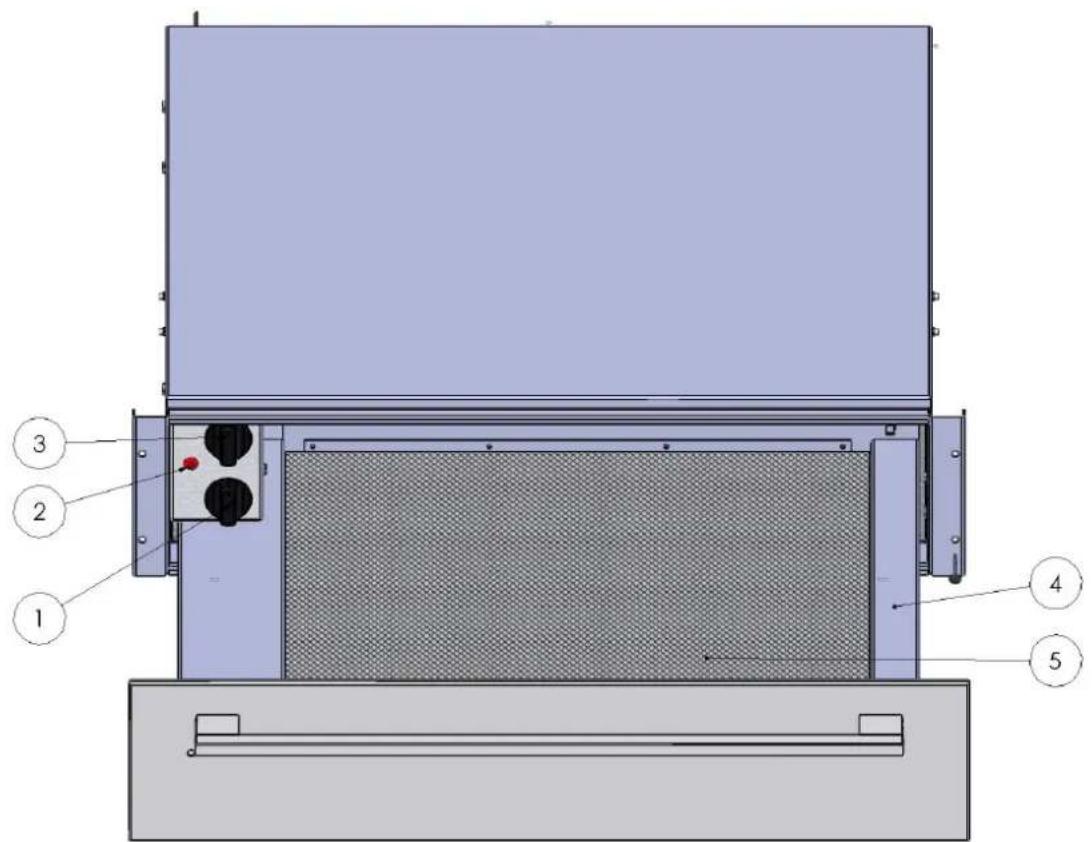

Lampölaatikon kuvaus

1. Ajastinkatkaisija pälle/pois
2. Etupuolella toiminnassaolon merkkivalo
3. Lampötilan valitsin
4. Astialaatikko
5. Liukumisen estävā pohja

Säilytä tämä käyttoohje laitteesi mukana. Jos laite myydaan tai annetaan toiselle henkilolle, varmista etta käyttoohje seuraa mukana. Kiitos siitä, etta tutustut naihin ohjeisiin ennen lampölaatikkosi asentamista ja käyttoa. Ne on kirjoitetu sinun ja lahimmäistesi turvallisuutta ajatellen.

Tämä lampölaatikko on suunnitelu yksityishenkilöden käyttoön heidän asunnoissaan. Se on tarkoitettu yksinomaan astioiden esilämmittämseen. Kaikki muu käytäminen on kiellettyä ja voi ollahaarallista. Valmistaja vapauttaa itsensä kaikesta vastuusta, jos laitetta on käytetty muihin tarkoituksiin kuin salle tarkoitettuun.

Älä kaytä tata laitetta ennen kalusteeseen sijoittamista. Ainoastaan kalusteeseen sjoittamisen kautta valtetään kaikki jannitteessä olevien osien kanssa kosketuksiin joutumisen riskit.

Alä missän tapauksessa avaa laitteen runko-osaa.

Valitusta lampötilasta ja käyttoajasta riippuen lampolaatikon sisälampötila voinousta 70^ asteseen. Käytä uunikintaita tai kasineitä kuumien astioiden pois nostamiseen.

Älä kaytä lampölaatikkoa ruokien tai juomien kuumana pitämiseen, lammittämseen tai kypsentämseen. Ruokien ja juomien COSTEUS saattaa aiheuttaa laitteessa korrosiota.

Älä nouse seisomaan, äläkä istu avoinaisella laatikolla. Teleskooppikiskot saattavat vaurioitua. Laatikon kuormituskapasiteetti on korkeintaan 20kg

Alä laita koneeseen muoviastioita tai tulenkarkoja esineitä. Ne voivat sulaa tai syttyä tuleen kun laite käynnistetään.

Laitetta ei ole tarkoitettu lasten tai vajaatoimintaisten henkilöiden käytettväksi ilman valvontaa. Lapsia tulee pitäa silmällä, jotta varmistetaan, etteivät he leiki laitteella.

Asennus

Ennen kuin liität laitteen sahkövirtaan, varmista etta sahkölaitteistosi johdot ovat tarpeeksivahvat syottamaän virtaa laitteen normallikulutusta varten. Laitteistosi sulakteen tulee olla 10 ampeeria.

Sinun on hankittava virtapiirin kaksinapainen katkaisin, jonka kosketuspintojen vali on enemmän kuin 3mm

Sahkoliitäntä on tehtävä ennen laiteen sijoittamista kalusteeseen.

Laatikko tulee liittäa (normaalilla) sähkökaapelilla, jossa on kolme 1 mm² :n johtoa (1 vaihe + 1 N + maa), joka tulee kytkeä 220-240 V ~ valovirtavernkostoon normaalin 1 vaihe + N + maa CEI 60083 kytkentärasian kautta tai asennusmaäräysten mukaisesti. Johto (vihrea/keltainen) liitetaan laitteessa olevaan napaan ja se tulee liittäa sähköverkostosi maajohtoon.

Siinä tapauksessa, etta liitäntä on pistorasialla, rasiaan tulee päästä käsiksi laitteen paikalleen asennuksen jälkeenkin.

Lampolaatikon nollajohto (sininen) tulee kytkea verkoston nollajohtoon.

Jos sahköjohto on vaurioitunut, se tulee korvata vastaavalla johdolla (H05RNF 3 × 1 ~mm^2 ), joita on staatavissa asiakaspalvelusta.

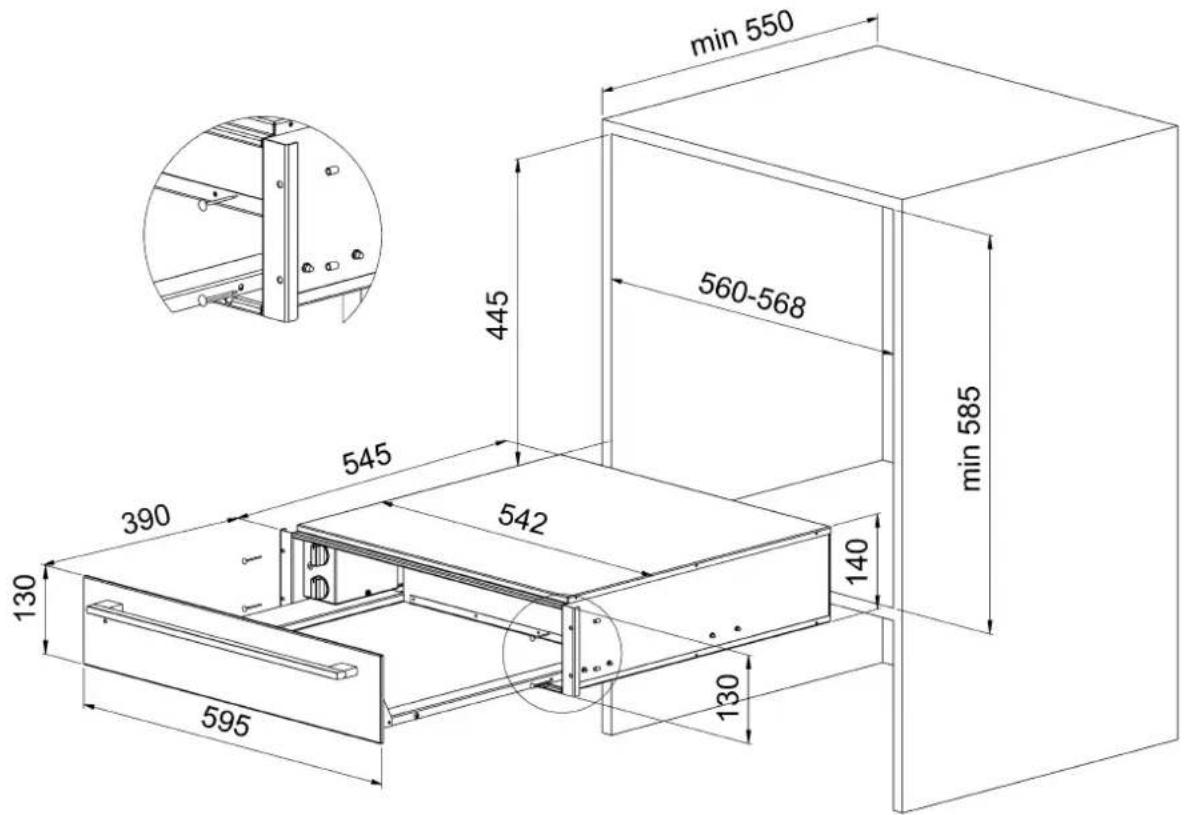

Kalusteeseen sijoittaminen FI

Työnnä laite kalusteessa olevaan koloon. Varmista, etta laitteen runko on hyvin paikallaan.

Avaa laatakko ja kiinnitä laite kalusteen sivuseinämiin mukana seuraavan 4 ruuvin ja 4 tuen avulla.

WD1411B-WD1492B

Lämpölaatikon käytto

ALUSTAVAA TIETOA :

Tata laitetta tulee kayttä yksinomaan astioiden esilammitykseen.

Laite käyttaa kuumailmalämmitysjärkestelmää. Tuuletin jakaa vastuksen kuumuuden laatikossa. Ilmankierron ansiosta astiat kuumenevat tasaisesti ja nopeasti.

Suojaritilä estaa vastuksen ja tuulettimen kanssa kosketukseen joutumisen.

Laatikon pohja on katetu liukumisen estavallä pinnalla, joten välteään astioiden liukuminen laatikkoa avattaessa.

SÄATIMET:

Käytettävissä on lampötilan valitsin ja ajastinkatkaisija pälle/pois. Net tulevat esille vasta kun laatikko avataan.

Laatikon ollessa suljettuna, etusivulla olevasta merkkivalosta nakee, jos laite on kaynnissä.

KÄYTTÖ:

• Pane astiat laatikkoon.
• Valitse lampötila.
• Valitse käyttoaika (vähintään 10 minuttia).

Toiminnassaolon merkkivalo syttyy.

Sulje laatikko.

Saatamasi ajan kuluttua, kuumailmalammitysjarjestelmpaysahtyy ja kuuluu soittoaani.

Soiton saat loppumaan käantämälä katkaisija asentoon 0.

Lämpölaatikon käytto

FI

LAMPÖTILAN VALITSEMINEN :

Lampötilan valitsijalla voi lampötilan saatäa 30 ja 70^ vallle.

Tässä lampötila-asteikossa on kerrottu sopivimmat lampötilat eri käyttoastiatyypeille :

• 40^ : kupeille ja laseille. Kaada tahan lampotilaan esilammitetyihin kuppeihin ja laseihin kuumia nesteita, jotka sailyttavat kuumuuden pidempaan ja astiaan voi koskea poltamatta itseaan.
• 60^ C : lautasille ja vadeille. Esilämmitetyille lautasille ja vadeille pantu ruoka säilyttää niiden kuumuuden. Lautasia ja vateja voi kuitenkin koskea ilman itsensä polttamisen riskä.

ESILÄMMITYSAIKA:

Esilämmitysaika riippuu useasta eri tekijästä :

• astian valmistusaineesta ja paksuudesta
  kuormituksesta
  kuorman asettelusta
• lampötilan saadosta

On siis mahdotonta antaa ehdottomasti oikeita lukuja.

Muutamia suuntaviittoja :

60^ Iampotilasaadoksella, tasalaatuinen esilammitys:

• kuuden hengen aterialla tarvittaville astioille on noin 30min
• kahdentoista hengen aterialla tarvittaville astioille se on noin 40min

Päättelet itse kokemuksen perusteella kuinka kauan on sopivaa sinun astioillesi.

Lampolaatikon käytto

VETOISUUS:

Vetoisius riippuu astioittesi mallin korkeudesta, painosta ja koosta.

Tämä malli esittäenintään 20 kg :n kuorman vetoisuutta.

Seuraavat esimerkit on annettu opastukseksi :

WD1511B/WD1592B

Paljous on märätty koon mukaan

Astiat 6 hengelle:

6 isoa lautasta 028 cm
6 keittolautasta 022 cm
1 salaattikulho Ø22 cm
1 salaattikulho 020 cm
1 salaattikulho 018 cm
2 lihavatia 36 cm

tai 16 isoa lautasta 28cm+ 8 pikkukulhoa 10cm

tai 24 keittolautasta 022 cm

tai 40 pikkukulhoa 10 cm

tai 60 kuppia 8 cm

tai...

Huolto ja puhdistus

FI

Ennen mitään huoltotoimenpiteita, pysaytlaite ja anna sen jaahtya.

Puhdista kaikki pinnat ainoastaan sienellä, astianpesuaineella ja kuumalla vedellä. Kuivaa sen jälkeen pehmeällä rievulla.

Alä puhdista laitetta hóryypesimellä.

Hankaavien aineiden, alkoholin tai liuottimien käytto ei ole suositeltavaa ; ne voivat vioittaa laitetta.

Etusivun teras on arka naarmuuntumaan ja siihen tulee helposti viltoja. Käytä ei-hankaavaa teräkselle tarkoitettua erityispesuainetta.

Liukumisenestävä pohja voidaan ottaa ulos, jotta laatikon pohja saadaan pestyksi.

Liukumisenestavan pohjan voi pestä kuumalla vedellä ja astianpesuaineella. Sen jälkeen se tulee kuivata hyvin ja panna takaisin laatikkoon vasta kun se on tãysin kuiva.

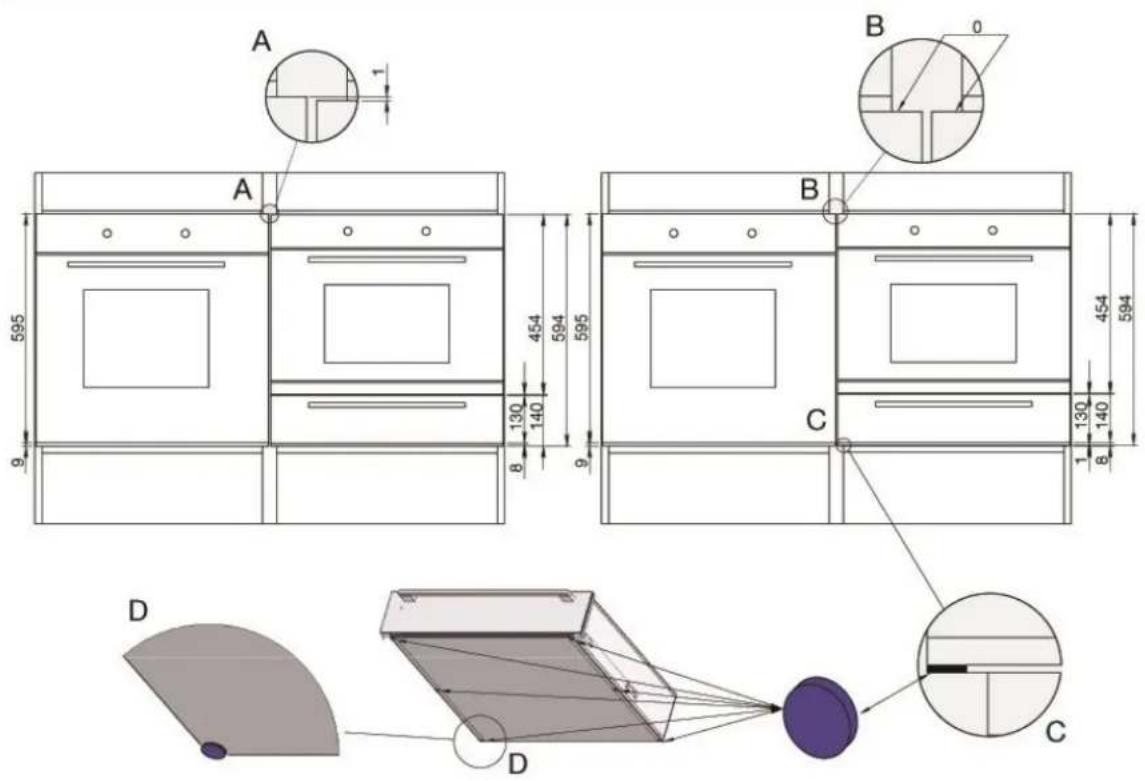

Yhdenmukaistaminen uuni 45 cm ja 60 cm
