| Type de produit | Tiroir chauffant |
| Marque | Atag |
| Modèle | WD1492B |
| Usage | Préchauffage de vaisselle uniquement |
| Capacité de charge maximale | 20 kg |
| Plage de température | 30 °C à 70 °C |
| Minuterie | Oui, réglable (minimum 10 minutes) |
| Système de chauffage | Air chaud avec ventilateur |
| Fond antidérapant | Oui, amovible |
| Voyant de mise sous tension | Oui, en façade |
| Alimentation électrique | 220-240 V monophasé, 10 A |
| Câble d'alimentation | H05RNF 3 × 1 mm² (3 conducteurs) |
| Protection électrique | Coupe-circuit bipolaire (ouverture > 3 mm) |
| Matériau façade | Inox |
| Entretien | Éponge, liquide vaisselle, eau chaude ; séchage chiffon doux |
| Pièces détachées disponibles | Fond antidérapant, grille de protection |
FOIRE AUX QUESTIONS - WD1492B Atag
Questions des utilisateurs sur WD1492B Atag
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tiroir et armoire chauffants au format PDF gratuitement ! Retrouvez votre notice WD1492B - Atag et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WD1492B de la marque Atag.

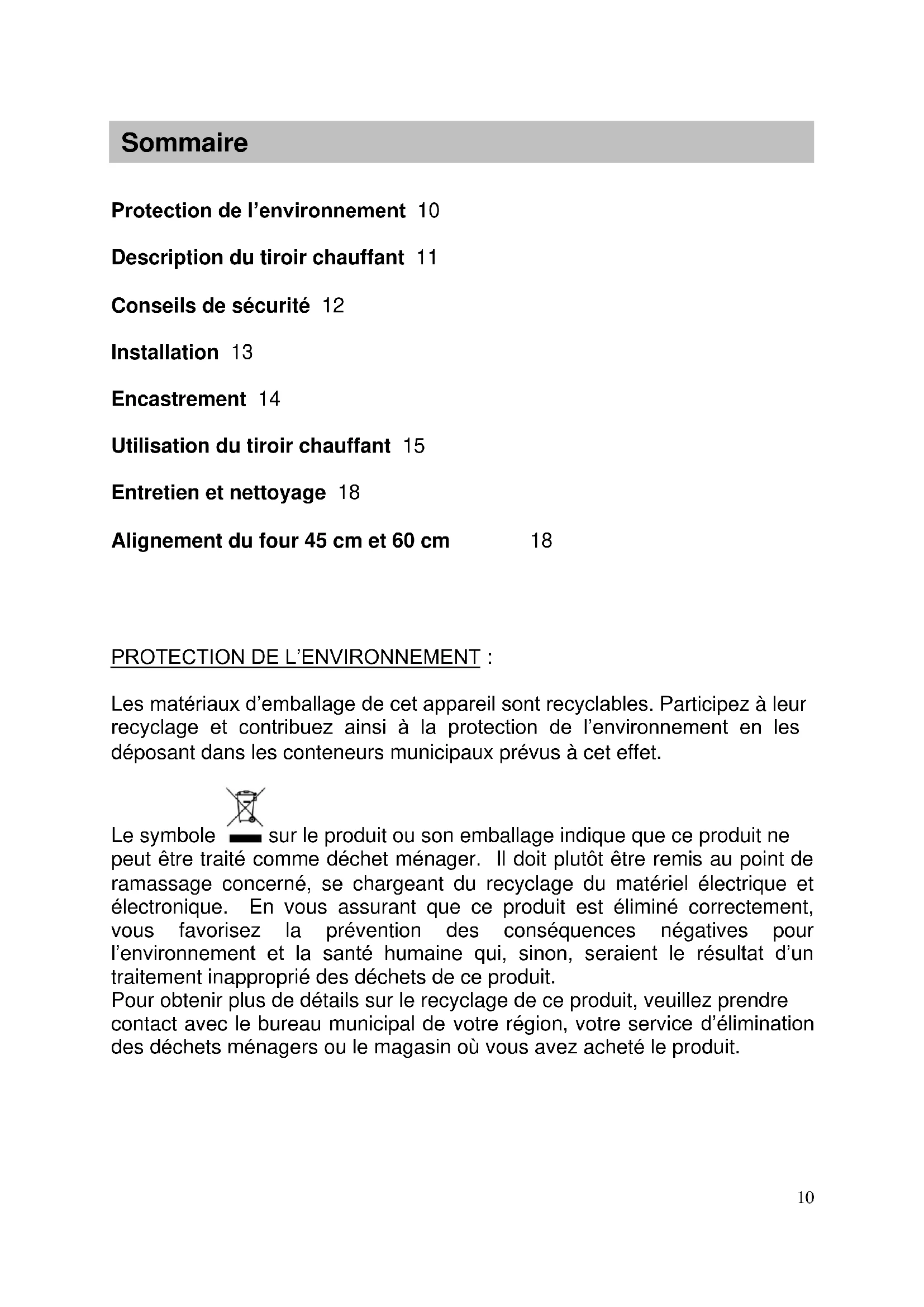

MODE D'EMPLOI WD1492B Atag
Protection de l'environnement 10
Description du tiroir chauffant 11
Conseils de sécurité 12
Installation 13
Encastrement 14
Utilisation du tiroir chauffant 15
Entretien et nettoyage 18
Alignment du four 45 cm et 60 cm
18
PROTECTION DE L'ENVIRONNEMENT :
Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Le symbole — sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet menager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

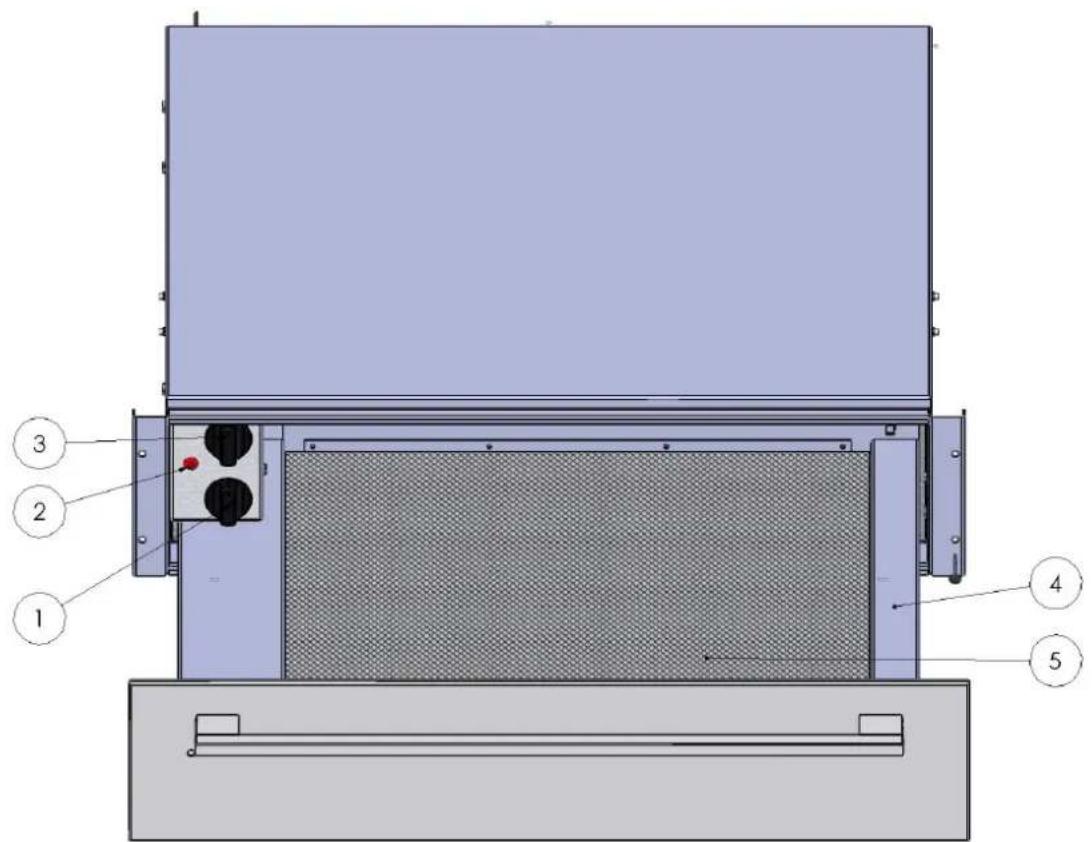

Description du tiroir chauffant FR
- Minuterie interrupteur marche/arrêt
- Voyant de mise sous tension en façade
- Sélecteur de température
- Tiroir à vaissele
- Fond antidérapant
Conseils de sécurité
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre tiroir chauffant. Ils ont ete rédiges pour vous sécurité et celle d'autrui.
Ce tiroir chauffant a été concu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à préchauffer la vaisse. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant se dégage de toute responsabilité en cas d'utilisations non conformes.
N'utilisez cet apparéil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.
N'ouvre eneldom cas la carrosserie de l'appareil.
L'enceinte du tiroir chauffant peut atteindre 70^ suivant la température choisie et la durée d'utilisation. Pour enlever la vaisse chaude, utilisez des maniques ou des gants.
N'utilisez pas le tiroir chauffant pour maintainir au chaud, réchauffer ou cuire des aliments ou des boissons. L'humidité des alimentés ou boissons pourrait entraîner une corrosion de l'appareil.
Ne montez et ne vous asseyez pas sur le tiroir ouvert. Les rails téléscopiques seraient endommages. La capacité de charge du tiroir est de 20kg maximum.
Ne rangez pas de recipient en plastique ou d'objects inflammables dans l'appareil. Ils pourraient fondre ou prendre feu à sa mise en marche.
L'appareil n'est pas prévu pour être utilisé par des enfants ou des personnes handicapées sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Avant d'effectuer le branchement, s'assurer que les fils de votre installation électrique sont d'une section suffisante pour alimenter normalement l'appareil. Le fusible de votre installation doit être de 10 ampères.
Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire dont l'ouverture des contacts est supérieure à 3 mm.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

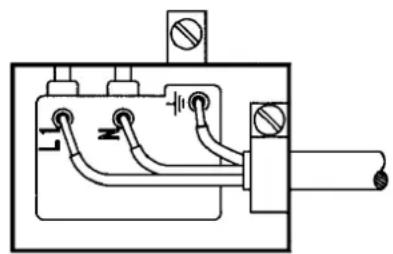

Le tiroir doit être branché avec un cable d'alimentation (normalisé) à 3 conducteurs de 1mm^2 ( 1ph + 1N + terre ) qui doivent être raccordés sur réseau 220 - 240V monophasé par l'intermédiaire d'une prise de courant 1 ph + N + terre normalisé CEI 60083 ou conformément aux règes d'installation. Le fil de protection (vert/jaune) est relié à la borne 1等 de l'appareil et doit être relié à la terre de l'installation.
Dans le cas d'un branchement avec prise de courant, celle-ci doit rester accessible après l'installation de l'appareil.
Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.
Si le cable d'alimentation est endommagé, il doit être remplace par un cable équivalent (H05RNF 3 × 1 ~mm^2 ) disponible auprès du service après-vente.

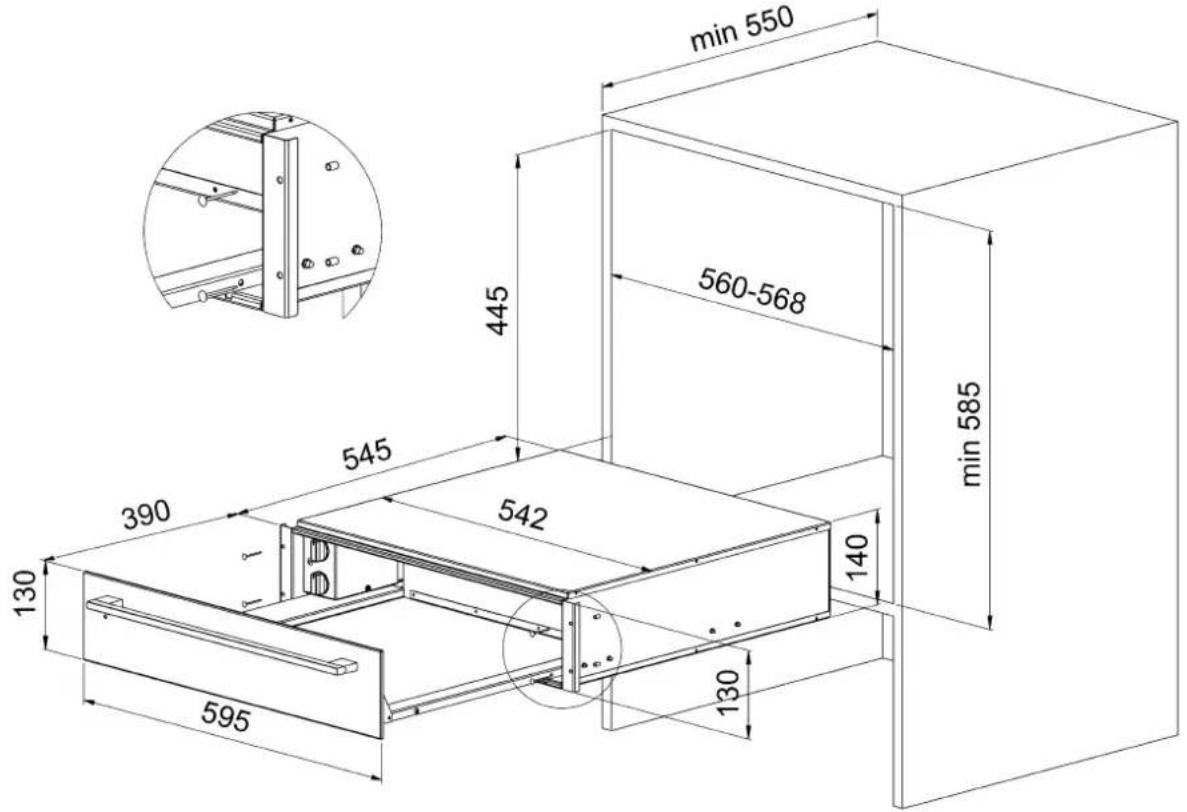

Encastrement
Enoncez l'appareil dans la niche du meuble. Vérifiez que la carrosserie de l'appareil soit bien positionné.
Ouvrez le tiroir et fixez l'appareil aux parois laterales du meuble avec les 4 vis et les 4 entreprises livrées.
WD1411B-WD1492B
Utilisation du tiroir chauffant FR
INFORMATION PREALABLE :
Cet apparéil doit exclusivement servir à préchauffer la vaisse.
L'appareil dispose d'un système de chauffage à air chaud. Un ventilateur répartit la chaleur de la résistance dans le tiroir. La vaisselle est réchauffée uniformément et rapidement grâce à la circulation d'air.
Une grille de protection évite le contact avec la résistance et le ventilateur.
Le fond du tiroir est recouvert d'une surface antidérapante qui empêche que la vaisselle ne glisse lors de l'ouverture du tiroir.
ELEMENTS DE COMMANDE :
Vous disposez d'un selecteur de températe et d'une minuterie interrupteur Marche/Arrêt. Ils ne sont apparents que lorsque le tiroir est ouvert. Lorsque le tiroir est fermé, le voyant situé sur le devant de l'enceinte vous permet de voir si l'appareil est en marche.
PRINCIPDE COMMANDE:
- Posez la vaisse dans le tiroir.
- Sélectionnez une température.
- Sélectionnez une durée (minimum 10 minutes).
Levoyant de mise sous tension s'allume.
Fermez le tiroir.
Lorsque la durée régée est écoulée, le système de chauffage à air chaud s'arrête et une sonnerie retentit.
Pour arrêter la sonnerie, se mettre en position 0.
Utilisation du tiroir chauffant
SELECTION DE LA TEMPERATURE :
Le sélecteur de température permet de régler une température comprise entre 30 et 70^ .
Sur l'échelle de température, voici les最好的es températures pour le type de vaisselle utilisé :
- 40^ : pour les tasses ou les verres. Versées dans des tasses ou verres préchauffés à cette température, les boissons chaudes conservent leur chaleur plus longtemps et le recipient peut être touché sans se brûler.
- 60^ : pour les assiettes et les plats. Les mets disposés sur des assiettes ou plats préchauffés conservent leur chaleur. Les assiettes et plats peuvent cependant être touchés sans risquer de se brûler.
TEMPS DE PRECHAUFFAGE :
Le temps de préchauffage est fonction de plusieurs facteurs :
- matériel et epaisseur de la vaissele
- charge
disposition de la charge - réglage de la température
Il est donc impossible de donner des valeurs toujours vérifiables.
Quelques repères :
Pour un réglage de température de 60^ , le rechauffage homogène :
- de la vaisselle nécessaire à un repas pour six personnes est d'environ 30 min.
- de la vaisse nécessaire à un repas pour douze personnes est d'environ 40 min.
Vous déterminerez vous-même avec l'expérience qu'elle durée est la plus appropriée pour votre vaisselle.
Utilisation du tiroir chauffant FR
CAPACITE :
La capacité dépend de la hauteur du modele, du poids et des dimensions de votre vaissette.
Ce modele presente une capacité de charge maximale de 20kg
Les exemples suivants sont disponibles à titre indicatif :
WD1411B/WD1492B
Les quantités sont déterminées par le volume
Vaisse pour 6 personnes :
6 grandes assiettes 28 cm
6 assiettes à soupe Ø 22 cm
1 saladier 22 cm
1 saladier 20 cm
1 saladier 0 18 cm
2 plats à viandes 36 cm
ou 16 grandes assiettes 28 cm
+8bols 010cm
ou 24 assiettes à soupe Ø 22 cm
ou 40 bols 10 cm
ou 60 tasses 8 cm
ou...
Entretien et nettoyage
Avant tout entretien, arrêtez l'appareil et laissez-le refroidir.
Nettoyez toutes les surfaces uniquement avec une éponge, du produit à vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.
Ne pas nettoyer l'appareil avec un nettoyeur à vapeur.
L'emploi de produits abrasifs, d'alcool ou de diluant est déconseilé; ils sont susceptibles de détériorer l'appareil.
La façade en inox est sensible aux rayures et aux coupures. Utilisez un détermagent spécial inox non abrasif.
Le fond antidérapant peut être enlevé pour nettoyer le fond du tiroir.
Vous pouvez nettoyer le fond antidérapant avec de l'eau chaude et du liquide vaisselle. Ensuite, séchez-le bien et remettez-le dans le tiroir lorsqu'il est parfaitement sec.

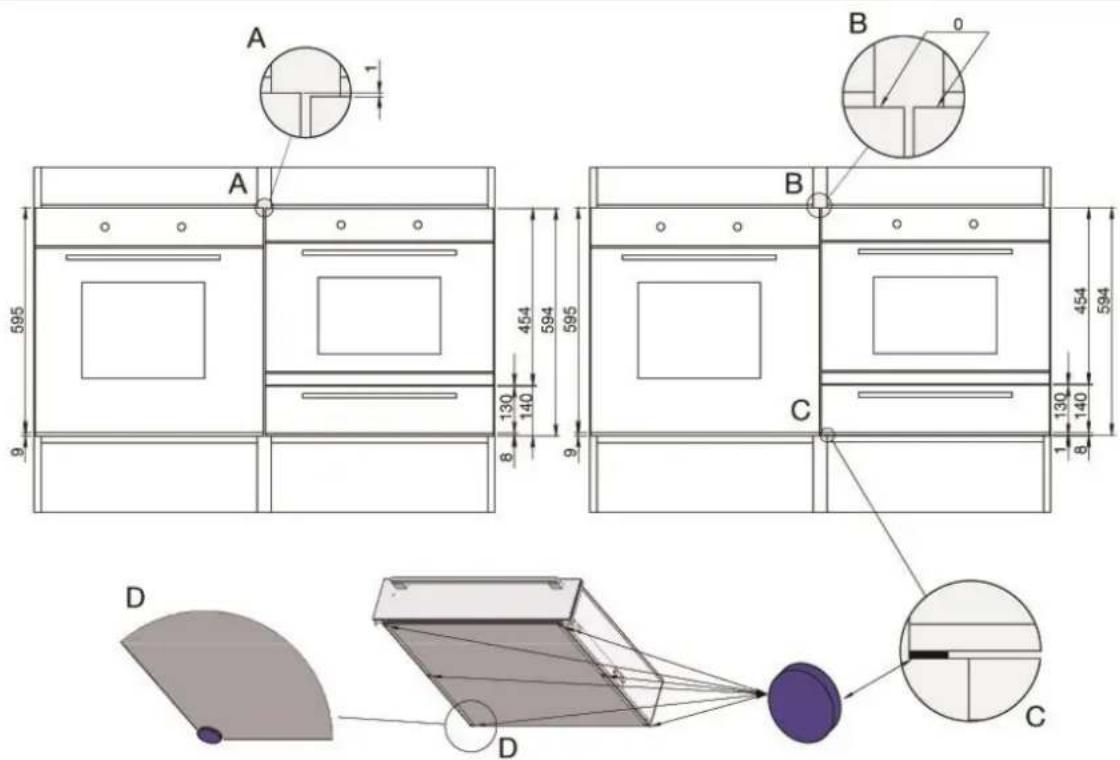

Alignement du four 45 cm et 60 cm
