MODE D'EMPLOI WD1611D Atag

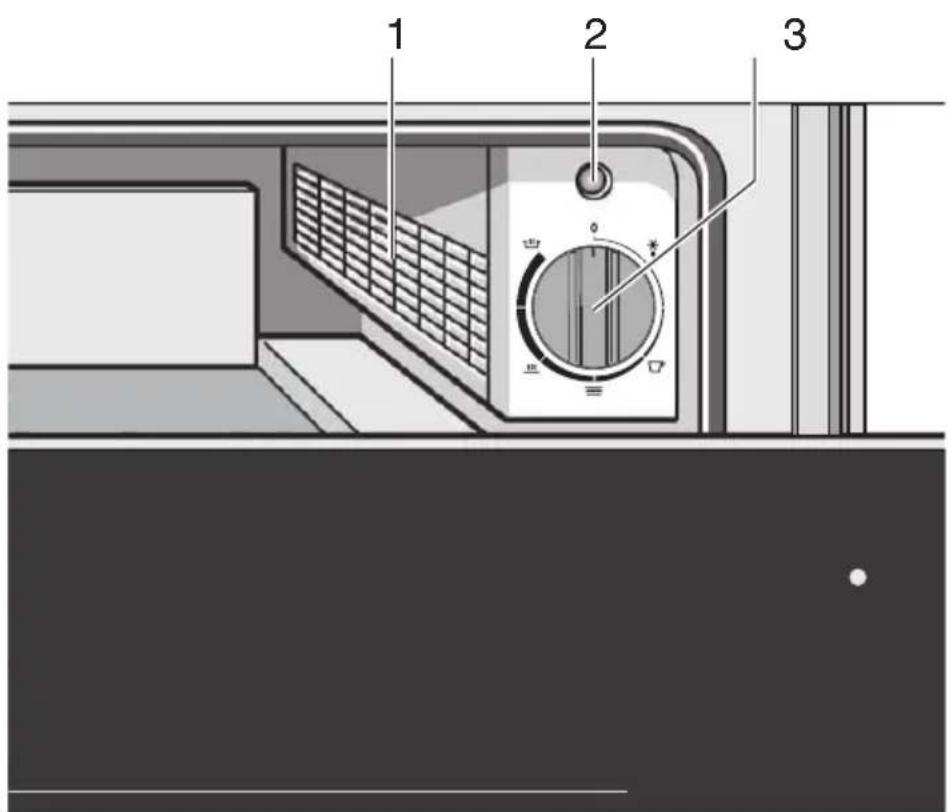

1. Ventilateur et chauffage

2. Diode d’indication

• Elle clignote lorsque l’appareil est allumé

• Elle reste allumée lorsque l’appareil est allumé avec le tiroir fermé

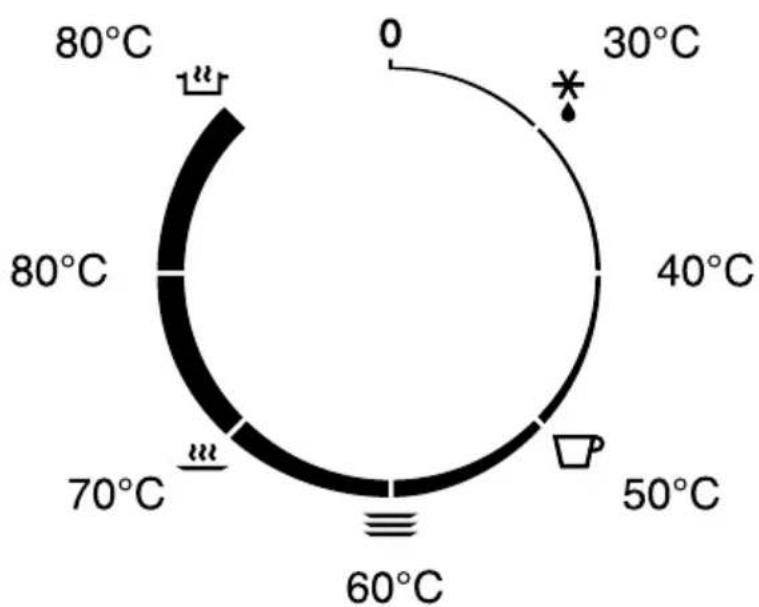

3. Bouton rotatif pour le réglage de la température

La température réglée est la température de la plaque chauffante sous le tiroir lorsque le tiroir est vide. Vos mesures peuvent varier et ne conviennent pas pour contrôler la précision de la température. L’appareil ne chauffe que lorsque le tiroir est fermé.FR 6 PrescrIPtIONs De sécUrIté Conservez ce mode d’emploi à proximité de votre appareil. Si vous revendez ou donnez votre appareil à quelqu’un d’autre, veillez à donner également le mode d’emploi. Veuillez lire ces recommandations avant d’installer et d’utiliser votre tiroir chauffant. Elles ont été rédigées pour votre sécurité, et celle des autres personnes. Ce tiroir chauffant a été conçu pour une utilisation particulière et domestique. Il se destine exclusivement à préchauffer de la vaisselle, garder des aliments au chaud et au slow cooking. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant rejette toute responsabilité en cas d’utilisation non conforme. La surface de la plaque chauffante est chaude. Les objets déposés sur le fond du tiroir sont plus chauds que les objets en partie supérieure du tiroir. Utilisez toujours des maniques ou des gants de cuisine pour sortir les objets du tiroir. N’utilisez cet appareil qu’une fois encastré. Ce n’est qu’en l’encastrant que vous éviterez tout risque de contact avec des composants sous tension. N’ouvrez en aucun cas le boîtier de l’appareil. L’extérieur du tiroir chauffant peut, dans certains cas, atteindre une température de 70 °C (en fonction de la température et de la durée d’utilisation choisies). Utilisez toujours des maniques ou des gants de cuisine pour sortir la vaisselle chaude du tiroir. Garder des aliments au chaud Ne déposez jamais des plats sortant du feu ou du four dans le tiroir. Cela peut endommager la plaque chauffante. La charge maximale du tiroir est de 25 kg. En cas de surcharge, l’appareil peut être endommagé. Ne montez pas ou ne vous asseyez pas sur le tiroir ouvert. Cela peut endommager l’appareil.FR 7 PrescrIPtIONs De sécUrIté Ne conservez pas d’articles en plastique ou inflammables dans l’appareil. Ces articles pourraient fondre ou s’enflammer pendant l’utilisation. Les enfants ne peuvent utiliser cet appareil que sous la surveillance d’un adulte. Une attention particulière est requise lorsque l’appareil est en service.FR 8 INstallatION Avant de raccorder l’appareil au réseau électrique, assurez-vous que tous les fils de votre installation électrique ont une section suffisante pour alimenter normalement cet appareil. Votre installation doit être protégée par un fusible de 10 ampères. Le circuit d’alimentation doit disposer d’un mécanisme de coupure de l’alimentation bipolaire avec des intervalles de contact d’au moins 3 mm. Le raccordement électrique doit être réalisé avant que l’appareil ne soit monté dans le meuble. Le tiroir doit être raccordé au réseau électrique 220 - 240 V~ monophasé à l’aide d’un câble d’alimentation (normalisé) de 3 conducteurs de 1 mm² (1 phase + 1 N + terre) via une prise 1 phase + N + terre normalisée CEI 60083 ou conforme aux prescriptions d’installation locales. La mise à la terre (vert/jaune) doit être raccordée à la borne

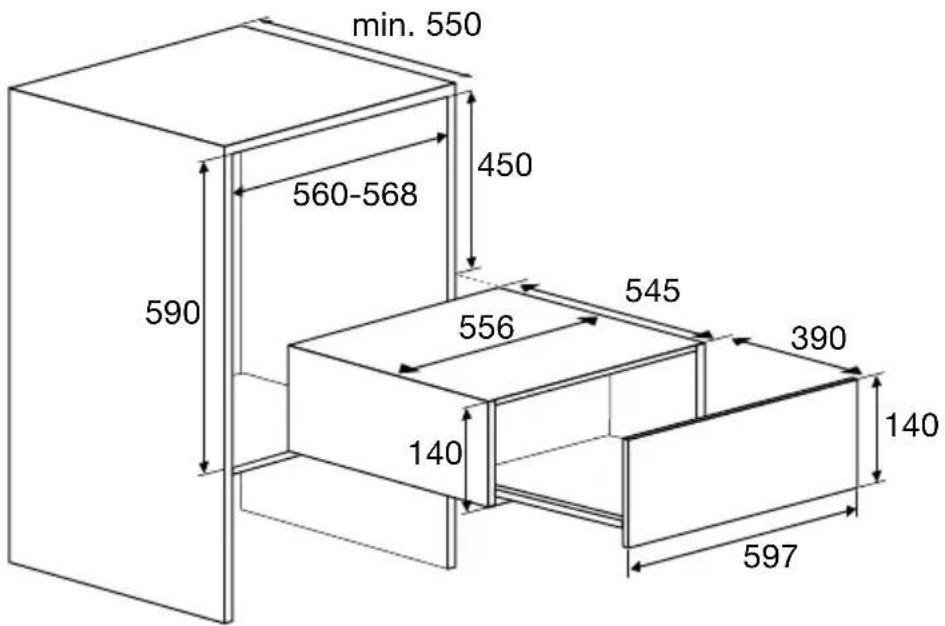

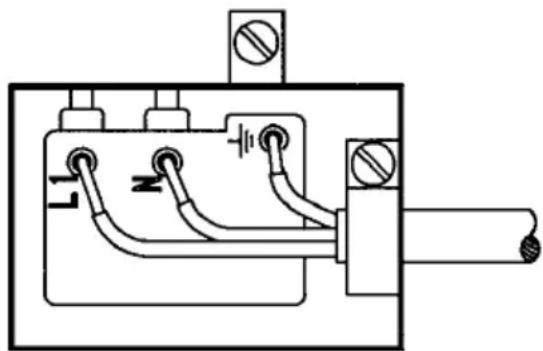

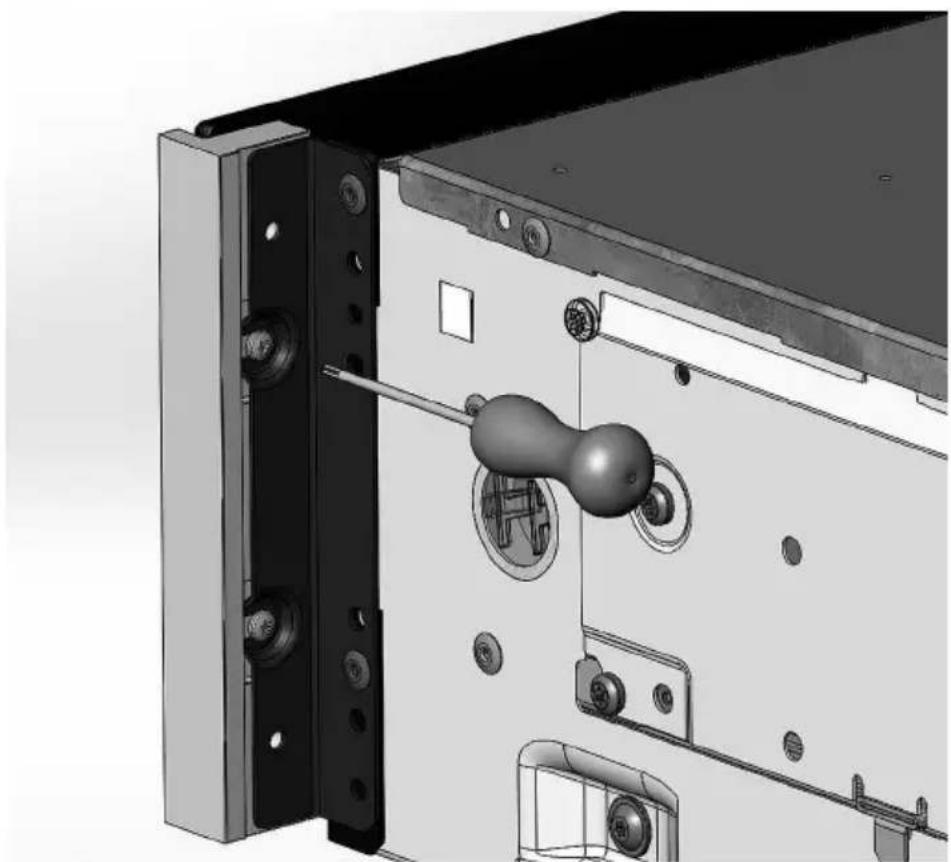

de l’appareil et à la mise à la terre de l’installation. Si l’appareil est branché sur une prise, elle doit rester accessible après l’installation du tiroir. Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau électrique.FR 9 eNcastreMeNt Faites glisser l’appareil dans la niche du meuble de cuisine. Assurez-vous que le boîtier de l’appareil est bien en place. Ouvrez le tiroir et fixez l’appareil sur les côtés du meuble à l’aide des 4 vis et des entretoises fournies. WD1674M - WD1611D - WD1692D

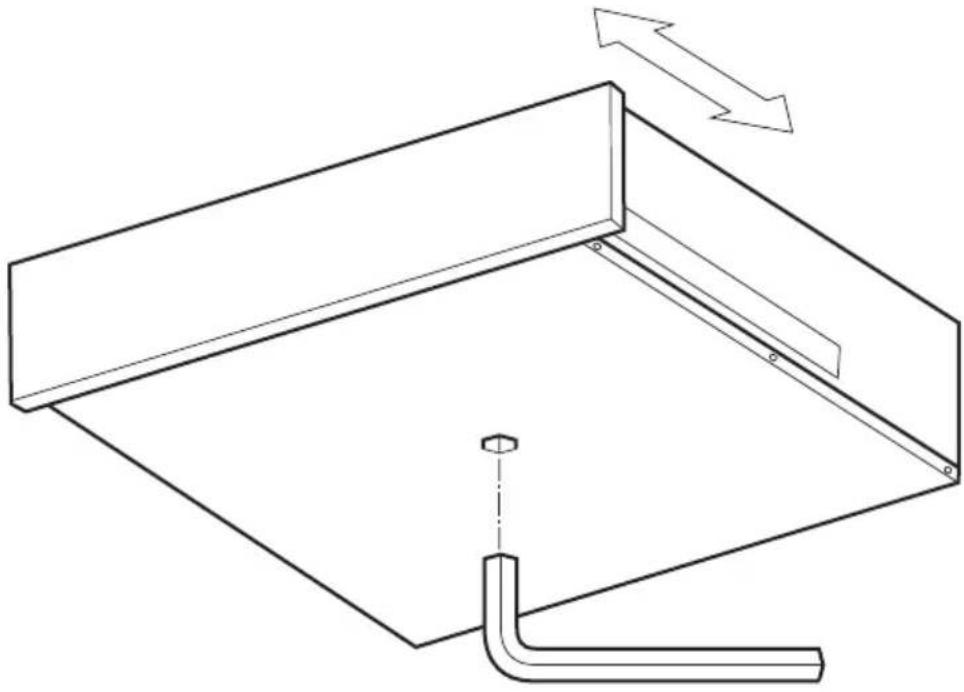

560-568FR 10 eNcastreMeNt La face avant peut être réglée sur quelques millimètres, afin de permettre un alignement avec les autres appareils. Utilisez pour ce faire une clé de serrage, en partie basse de l’appareil.FR 11 eNcastreMeNt Pour le WD1674M, les profils en aluminium peuvent être réglés sur 1 mm environ.FR 12 UtIlIsatION DU tIrOIr cHaUffaNt Généralités L’appareil dispose d’un système de chauffage à air chaud. Un ventilateur répartit la chaleur de manière égale et rapide dans le tiroir. Une grille de protection empêche tout contact entre les résistances et le ventilateur. Éléments de commande Vous disposez d’un bouton rotatif pour allumer/éteindre l’appareil et pour régler la température. Ce bouton n’est visible que lorsque le tiroir est ouvert. Lorsque le tiroir est fermé, la diode de contrôle sur la face avant vous indique l’état de l’appareil. Principe de commande y Déposez votre service ou vos plats avec des aliments dans le tiroir. y Réglez la température souhaitée. La diode de contrôle ‘appareil allumé’ clignote. y Fermez le tiroir. La diode de contrôle ‘appareil allumé’ reste allumée.FR 13 UtIlIsatION DU tIrOIr cHaUffaNt Sélection de la température Le bouton de température vous permet de régler la température entre 30 et 80 °C. Icône Température Fonction Application 0 0 Éteint - 30 °C Décongeler Pour décongeler des aliments. Faire lever de la pâte. - 40 °C Décongeler 50 °C Préchauffer des verres Préchauffer des tasses à café. 60 °C Préchauffer un service Préchauffer des assiettes et des plats. Garder des plats au chaud (oeufs, pain). 70 °C Garder des plats au chaud Garder des plats au chaud (viande, poisson, légumes). - 80 °C Garder au chaud et réchauffer Garder au chaud et réchauffer des plats. 80 °C avec ventilateur Slow cooking Après avoir saisi les aliments, mettre la casserole ou le plat dans le tiroir. Laisser la préparation cuire lentement, selon le temps conseillé.FR 14 UtIlIsatION DU tIrOIr cHaUffaNt Temps de préchauffage Le temps de préchauffage pour la vaisselle dépend de plusieurs facteurs : y le matériau et l’épaisseur de la vaisselle ; y le degré de remplissage ; y la répartition de la charge ; y le réglage de la température. Il est donc impossible de fournir des données précises à l’avance. Quelques valeurs indicatives : Avec une température réglée sur 60 °C, la durée pour une chaleur égale est d’environ : y 30 minutes pour un service pour un repas de six personnes y 40 minutes pour un service pour un repas de douze personnes Vous découvrirez vous-même quelle est la durée idéale pour votre vaisselle.FR 15 UtIlIsatION DU tIrOIr cHaUffaNt Capacité La capacité dépend de la hauteur du modèle, du poids et des dimensions de votre service. La charge maximale du tiroir est de 25 kg. Les exemples suivants ne sont donnés qu’à titre informatif : WD1674M/WD1611D/WD1692D Les quantités sont déterminées par le volume Vaisselle pour 6 personnes : 6 grandes assiettes Ø 28 cm 6 assiettes à soupe Ø 22 cm 1 plat Ø 22 cm 1 plat Ø 20 cm 1 plat Ø 18 cm 2 plats à viande 36 cm ou 16 grandes assiettes Ø 28 cm + 8 bols Ø 10 cm ou 24 assiettes à soupe Ø 22 cm ou 40 bols Ø 10 cm ou 60 tasses Ø 8 cm ou...FR 16 eNtretIeN et NettOyage Avant de procéder à l’entretien de l’appareil, il doit être éteint et refroidi. Nettoyez toutes les surfaces à l’aide d’un linge humide et d’eau savonnée. Essuyez le tout avec un linge doux. L’appareil ne peut pas être nettoyé à l’aide d’un nettoyeur vapeur. N’utilisez pas de produits abrasifs, d’alcool ou de solvant, ces substances pouvant endommager l’appareil. La face avant en acier inoxydable ou en verre est sensible au rayures. Utilisez un produit de nettoyage non abrasif spécifique pour l’acier inoxydable. Le fond en verre peut être nettoyé avec de l’eau chaude et un produit d’entretien. Il faut ensuite bien le sécher. Ne le remettez en place que lorsqu’il est bien sec.DE 3 INHalt Umweltschutz 4 Gerätebeschreibung 5 Sicherheitshinweise 6 Installation 8 Einbau 9 Verwendung der warmhaltelade Allgemeine informationen 12 Bedienungselemente 12 Bedienungsprinzip 12 Auswahl der temperatur 13 Aufwärmzeit 14 Leistungsfähigkeit 15 Pflege und reinigung 16DE 4 UMweltscHUtz Die Verpackungsmaterialien dieses Geräts können recycelt werden. Bitte recyceln Sie und tragen Sie zum Schutz der Umwelt bei, indem Sie die Materialien in den passenden Abfallcontainer oder Müllsack werfen. Entsorgung von Elektro- und Elektronikaltgeräten Die Europäische Richtlinie 2012/19/EC über die Entsorgung von Elektro- und Elektronikaltgeräten (WEEE) sieht vor, dass alte Elektrohaushaltsgeräte nicht über den normalen unsortierten Abfallstrom entsorgt werden dürfen. Altgeräte müssen separat eingesammelt werden, um die Wiederverwertung gebrauchter Materialien zu optimieren und negative Auswirkungen auf Gesundheit und Umwelt zu reduzieren. Das Symbol auf dem Produkt, das einen „durchkreuzten Abfallbehälter“ zeigt, erinnert Sie an daran, dass das Gerät zur Entsorgung separat abgeholt werden muss. Verbraucher müssen sich an die lokalen Behörden wenden, um sich über die richtige Form der Entsorgung ihres Altgeräts zu informieren.DE 5 gerätebescHreIbUNg
