BRUKSANVISNING WD1411B Atag

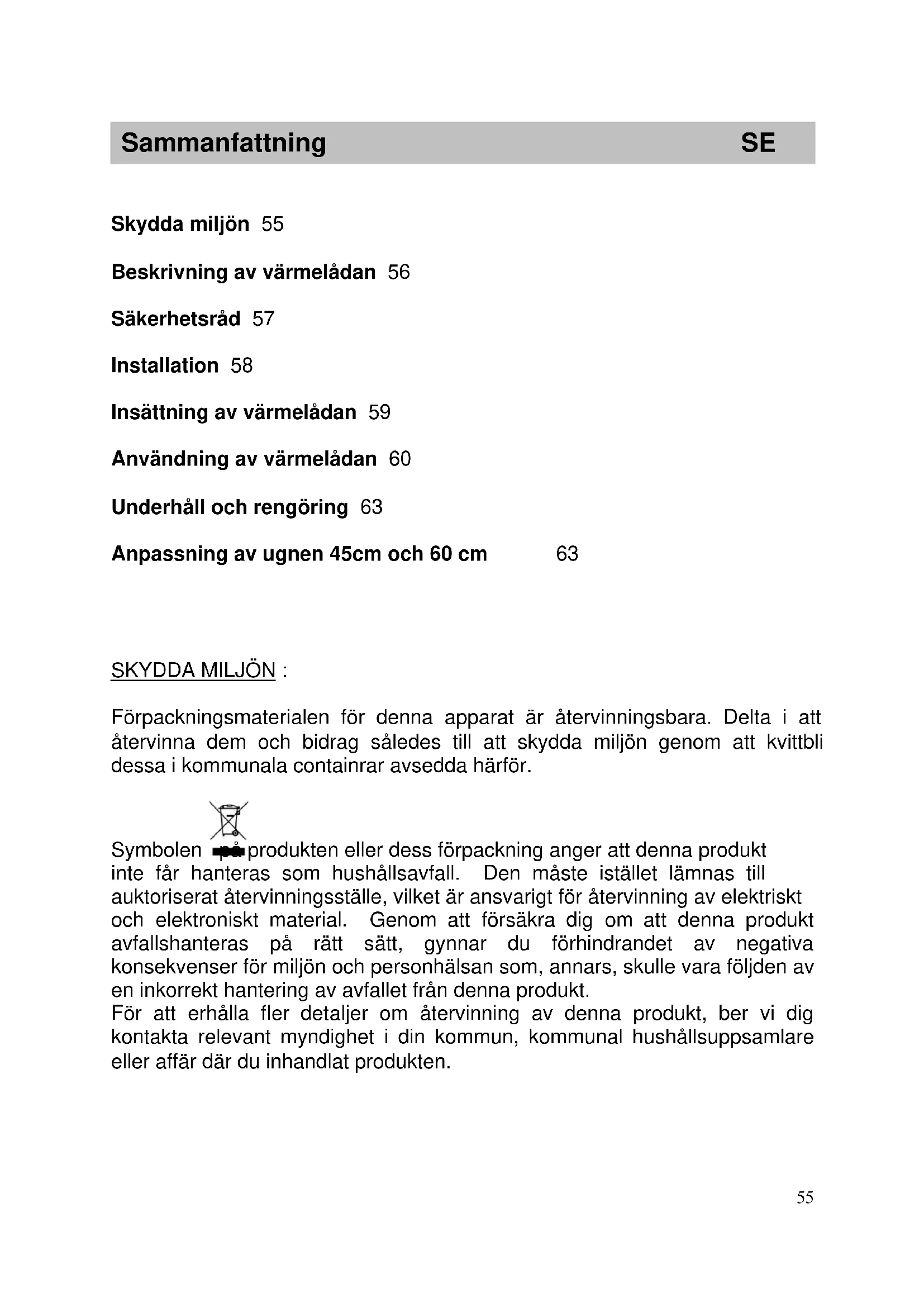

Skydda miljön 55 Beskrivning av värmelådan 56 Säkerhetsråd 57 Installation 58 Insättning av värmelådan 59 Användning av värmelådan 60 Underhåll och rengöring 63 Anpassning av ugnen 45cm och 60 cm 63

SKYDDA MILJÖN : Förpackningsmaterialen för denna apparat är återvinningsbara. Delta i att återvinna dem och bidrag således till att skydda miljön genom att kvittbli dessa i kommunala containrar avsedda härför. Symbolen på produkten eller dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Den måste istället lämnas till auktoriserat återvinningsställe, vilket är ansvarigt för återvinning av elektriskt och elektroniskt material. Genom att försäkra dig om att denna produkt avfallshanteras på rätt sätt, gynnar du förhindrandet av negativa konsekvenser för miljön och personhälsan som, annars, skulle vara följden av en inkorrekt hantering av avfallet från denna produkt. För att erhålla fler detaljer om återvinning av denna produkt, ber vi dig kontakta relevant myndighet i din kommun, kommunal hushållsuppsamlare eller affär där du inhandlat produkten.

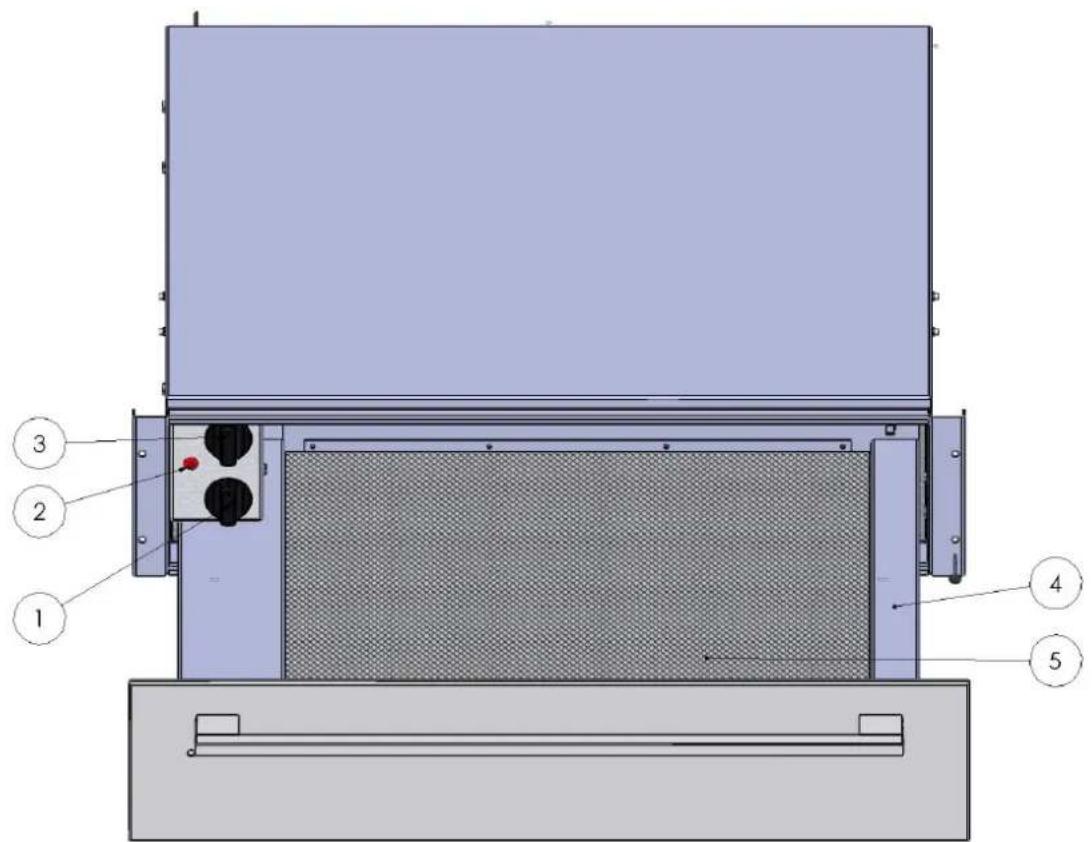

2. Lampa för strömtillförsel

5. Botten som förhindrar urspårning

Beskrivning av värmelådan57

Förvara dessa användarinstruktioner med din hushållsapparat. Om apparaten skall säljas eller överlåtas till någon annan, skall du försäkra dig om att användarinstruktionerna följer med den. Vänligen notera dessa råd innan du installerar apparaten och använder din värmelåda. Instruktionerna har avfattats för din och andras säkerhet. Denna värmelåda har utformats för att användas av privatpersoner i hemmet. Den är endast avsedd för föruppvärmning av disken. All annan användning är förbjuden och kan vara farlig. Tillverkaren avsäger sig allt ansvar i händelse av felaktig användning. Använd inte denna apparat innan den kopplats in. Endast inkoppling gör att det går att undvika all risk för kontakt med enheterna under spänning. Apparatens frontplåtar får inte under några omständigheter öppnas. Värmelådan kan nå 70°C beroende på den temperatur som valts och den tid den använts under. Använd handskydd eller skyddshandskar när du plockar ur disken. Använd inte värmelådan som värmehållare, för uppvärmning eller tillagning av livsmedel eller drycker. Fukten från livsmedlen eller dryckerna skulle kunna medföra att apparaten börjar fräta. Kliv inte upp på och sätt dig inte på den öppna lådan. Detta skulle skada de teleskopiska rälsarna. Lådans lastkapacitet är på maximalt 20 kg. Placera inte någon plastbehållare eller några antändliga föremål i apparaten. De skulle kunna göra att den smälter eller tar eld när den används. Apparaten är inte avsedd för att användas av barn eller handikappade personer utan övervakning. Barn måste övervakas för att försäkra sig om att de inte leker med apparaten.

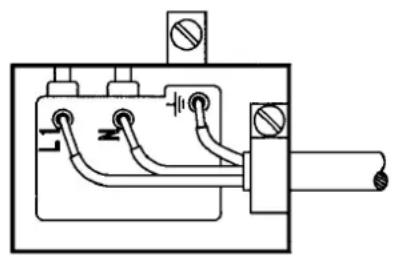

Innan du kopplar in apparaten skall du försäkra dig om att sladdarna till din elektriska enhet är av tillräcklig längd för att de ordentligt ska kunna strömtillföra din apparat. Säkringen på din installation måste vara på 10 ampere. Du måste tillhandahålla en brytenhet med två poler till strömenheten vars kontaktöppning är större än 3 mm. Du måste strömföra apparaten innan du sätter in den i enheten. Lådan måste strömföras med en strömsladd (normaliserad) med 3 strömledare på 1 mm² (1 ph + 1 N + jord) som måste anslutas till ett nätverk på 220-240 V enfas via en strömkontakt 1 ph + N + normaliserad jordning CEI 60083 eller i enlighet med installationsreglerna. Skyddssladden (grön/gul) är ansluten till apparaten i änden på apparaten och måste anslutas till installationsjordningen. I händelse av en anslutning med strömkontakt, måste denna vara tillgänglig efter att apparaten installerats. Värmelådans neutrala pol (blå sladd) måste anslutas till nätverkets neutrala pol.

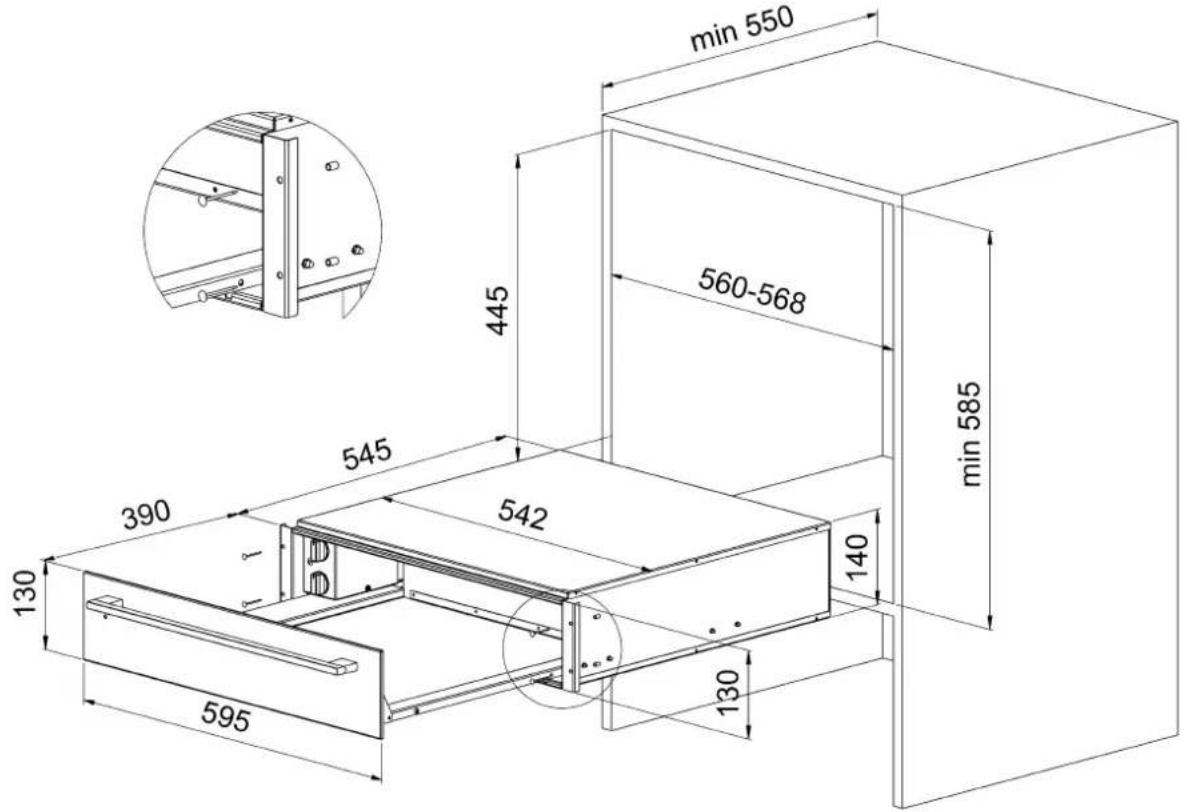

För in apparaten i enhetens alkov. Kontrollera att apparatens karosseri är ordentligt placerat. Öppna lådan och fäst apparaten till enhetens sidoväggar med de 2 skruvarna och de 2 tvärbalkarna som levererats.

Insättning av värmelådan SE60

INFORMATION INNAN DU ANVÄNDER VÄRMELÅDAN : Denna apparat får endast användas till att föruppvärma disken. Apparaten är utrustad med ett uppvärmningssystem med varmluft. En ventilator fördelar motståndet i lådan. Disken värms upp enhetligt och snabbt tack vare cirkulationen av luft. Ett skyddsgaller undviker kontakt med motståndet och ventilatorn. Lådans botten är täckt av en yta som förhindrar att den spårar ur vilket ser till att disken inte flyttar sig när du öppnar lådan.

KOMMANDOENHETER : Du har en temperaturväljare och ett tidtagarur med en stopp-/körknapp. Dessa syns endast när lådan är öppen. När lådan är stängd kan du se om apparaten körs med hjälp av lampan som är belägen på skyltens framsida.

KOMMANDOPRINCIP : Placera disken i lådan. Välj temperatur. Välj tid (minst 10 minuter). Strömlampan tänds. Stäng lådan. När inställd tid löpt ut stannar systemet med varmluft och en ljudsignal ljuder. För att stoppa signalen ställer du in inställaren på 0.

Användning av värmelådan61

VAL AV TEMPERATUR : Temperaturväljaren gör det möjligt att ställa in en temperatur på mellan 30 och 70 °C. Nedan anges de bästa temperaturerna för den disk som skall diskas : 40 °C : för koppar och glas. Varma drycker som hällts i förvärmda koppar eller glas bevarar sin värme längre och du kan ta i behållaren utan att du bränner dig. 60 °C : för tallrikar och assietter. De anrättningar som är disponerade på tallrikarna eller assietterna bevarar sin värme. Du kan därför ta i tallrikarna eller assietterna utan att bränna dig.

FÖRUPPVÄRMNINGSTID : Tiden för föruppvärmning beror av flera faktorer : diskens material och tjocklek last lastens disponering temperaturregleringen Det är således omöjligt att ge värden som alltid går att kontrollera. Några riktlinjer : För en temperaturreglering på 60 °C krävs en homogen uppvärmning : av porslinet för en måltid för sex personer på ca. 30 min. av porslinet för en måltid för tolv personer på ca. 40 min. Du bestämmer själv vilken längd som är bäst för ditt porslin. Användning av värmelådan SE62

KAPACITET : Denna modell finns i två varianter som skiljer sig åt genom sin höjd. WD1411B/WD1492B : höjd 135 mm.

Kapaciteten beror på modellens höjd, vikt och dimensioner på din disk. De två modellerna har en maximal lastkapacitet på 20 kg. Följande exempel ges som exempel : WD1411B/WD1492B

Mängden bestäms av volymen Disk för 6 personer : 6 stora tallrikar Ø 28 cm 6 sopptallrikar Ø 22 cm 1 salladsskål Ø 22 cm 1 salladsskål Ø 20 cm 1 salladsskål Ø 18 cm 2 uppläggningsfat 36 cm eller 16 stora tallrikar Ø 28 cm + 8 skålar Ø 10 cm eller 24 sopptallrikar Ø 22 cm eller 40 skålar Ø 10 cm eller 60 koppar Ø 8 cm eller . . .

Användning av värmelådan63

Stanna maskinen och låt den kallna före allt underhåll. Rengör alla ytor endast med en tvättsvamp, tvättmedel och varmt vatten. Torka därefter med en mjuk trasa. Rengör inte apparaten med en rengörare med ånga. Slipmedelsprodukter, alkohol eller förtunningsmedel får inte användas då dessa kan skada apparaten. Den rostfria ytan är känslig för repor och rispor. Använd ett speciellt rengöringsmedel för rostfritt material som inte repar. Botten, som förhindrar att lådan spårar ur, kan avlägsnas för att rengöra lådans botten. Du kan rengöra botten som förhindrar att lådan spårar ur med varmt vatten och diskmedel. Torka därefter lådans botten ordentligt och sätt tillbaka den i lådan när den är helt torr. Underhåll och rengöring SE Anpassning av ugnen 45 cm och 60 cm64
