KÄYTTÖOHJE IPR2 5000 DSP PEAVEY
Tarkoitetu kinnittämaan käytäjan huomio sellaiseen eristamattömaan vaaralliseen jännitteseen tuotteen kotelossa, joka saattaa olla riittävan suuri aiheutaakseen sahköiskuvaaran.
Tarkoitetti kinnittamaan kayttajan huomio tärkeisin kaytö- ja hulto-ohjeisiin tuotteen mukana seuraavassa ohjeistukssaa.
VAROITUS: Sahköiskun vaara - ALA AVAA!
VAROITUS: Sähköskuvaaran vuoksi alä poista kantta. Ei sisällä käytäjan huollettavissa olevia osia. Huoltaminen tulee jättä patevän huoltohenkilösten tehtäväksi.
VAARA: Sahköskun tai tulipalon vaaran estamiseksi tata laitetta e saa altistaa sateelle tai kosteudelle, eika sen palle saa asettaa nesteellä tatyettyj esineita, kuten maljakoita. Ennen laitteen kayttoa lue muut varoitukset kayttohjeesta.
Suojamaadoitus terminaali. Laite tulee kytkea sahkooverkloon suojaohtimella.
Laite on litettäva suojamaadoituskoskettimilla varustettuun pistorasiaan.
VAARA: Käytettaessä sahkölaitteita tulee aina huomioida mm. seuraavat turvallisuusohjeet:
- Lue nāmā ohjeet.
- SäilytäNama ohjeet.
- Huomioi kaikki varoitukset.
- Noudata kaikkia ohjeita.
- Älä kaytä laitetta veden lahella.
- Puhdista vain kuivalla kankaalla.
- Alä tuki mitään tuuletusaukkkoja. Asenna valmistajan ohjeiden mukaisesti.
- Alä asenna lmpolähteiden, kuten pattereiden, liesien tai muiden lmpo tuottavien laitteiden (kuten vahvistinten) lahelle.
- Äla poista polarisoidun tai maadoitustyyppisen tulpan suojausta. Polarisoidun tulpan toinen napa on leveampi kuin toinen. Maadoitustulpassa on kaksi napaa ja kolmas maadoitusnapa. Leeva napa ja maadoitusnapa on tarkoitetturvaamaan laitteen kayttoa. Jos mukana toimitettu tulppa e sovi pistorasiaan, kutsu sahkomies vaitamaan pistorasia, sill se on vanhentunut.
- Suojaa virtajohtoa paille kavelemiseltja ja nipstykselt, erityiseti pistotulppien, pistorasioiden sekai laitteen ulosvientien kohdalla.
- Käytä vain valmistajan toimittamia lisälaitteita.
- Kayta vain valmistajan märittämän tai laitteen mukana mydydn vaunun, jalustan, kolmijalan, kiinnikkeen tai poydan kanssa. Kaytettäessä vaunua liikuta vaunun ja laiteen yhdistelmaa varovasti, jotta valteetään loukkaantumiset kaatumisesta johtuen.
- Irrota laite sahköverkosta ukkosmyrskyjen aikana tai jos laitetta ei kaytetä pitkään aikaan.
- Huoltaminen tulee jattaa patevan huoltohenkiloston tehtavaki. Huoltoa tarvitaan, kun laite on jollakin cavoin vioittunut, esim. virtalähteen johto tai pistoke on viottunut, laitteen sisään on joutunut nestettä tai esineitä, laite on altistetu sateelle tai kosteudelle, laite ei toimi normalisti tai se on pudonnut.
- Alä koskaan katkaise maadoitusnastaa. Ottamalla meihin yhteytt saat kirjasen "Sahköiskuvaara ja maadoitus". Kytke vain virtalähteseen, joka vasta laitteen virtajohdon viereen merkitty tyyppia.
- Jos laite kiinnitetaan laiterakkiin, tulee se tukea takaosastaan.
- Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows:
- Tata sahkolaitetta ei tule altistaa nestetipoille tai roiskeille, eikä laitteen paalle saa asettaa nestettä sisaltäviä esineita, kuten maljakota.
- Laitteen virtakytkin ei katkaise ensiovirran molempia puolia. Laitteen sisallä voi olla vaarallinen jannite, kun virtakytkin on poisaennossa. Virtajho toimii päkytkimenä, ja sen pitäa olla aina käytettavissä.
- Altistus erittain korkeille aanasoille voi aiheutta pysvan kuulovaurion. Henkiloiden altius melun aiheuttamile kuulovaurioilie vaihteel, mutta lahes kaikkien kuulo vauroituu altistuttaessa riittavan kovalle melulle riittavan kauan. Yhdysvaltain hallituksen tyoturvallius- ja terveyshallinto (OSHA) on märittanyt seuraavat hyväksytävat melutasoaltistikukset:
Kesto palva kohti tunteina Aanitaso dBA, hidas vaste
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 100 | |
| 1 1/2 102 | |
| 1 105 | |
| 1/2 110 | |
| 1/4 tai alle 115 |
OSHA:n mukaan altistus yo. tasoja korkeammalle maarille voi aiheuttaa osittaisen kuolon menetyksen. Kaytetaessa vahvistinjarestelmaa tulee kuulovaurioiden estamiseksi kaytttaa korvatulppia tai kuulosuoajmia, mikali altistus yllttaa yll asetetut rajat. Jotta valteaan mahdollisesti vaarallinen altistus korkeille aenpaineen tasoille, suositellaan, etta kaikki korkeaa aennpainetta tuottavien laitteiden, kuten taman vahvistimen, lahistoll olevat henkilot suojaavat kuulonsa, kun laite on kaytossa.
SÄLYTÄ NÄMÄ OHJEET!
VIKTIGA SÄKERHETSINSTRUKTIONER
VOLCJ3738,13.02.03 muktaesb, manityk standardis EN 50419.2005 Panki on uuden jäteen markintätsjöla siä kätyelän van 13. eikuutä 2005 jäken vammeleuska lattessa
Tuckoen oleea hviillaminen. Tamir merki masaie, etta kullae, saa hviillau muun taluqisitten mukuna EUN ualelei. Jotu esterian maholotai vahomatan jatidien hviillaminen halil ymparistile bil himion vovydele, kieri tilo buvastusili soj editei matamara nestkvali uudenkeiknyo. Vol paltasu kayteyn tini kalit kaytamiak karysysteostemi bil at omalania yteyia jikoemeyuin, jotta late ostellin. He vokat ciritista uodyn mcparstn kannala uruvileinen kismektesyen.
Onnittelut IPR2TM-paatevahvistimen hankinnasta. Se on suunnilteu toimimaan luotettavasti ja virheetomasti vuosien ajan raskaassakin kaytossa. Mullistava IPR-sarja kayttta edistnyttra renennetta,jonka ansiosta Peaveyn suunniltesijat ovat voineet vahentaa painoa huomattavasti samalla kun lahtoteho ja luotettavus ovat parantuneet ja lammtontuotto on vahentnyt. IPR-sarjan vahvistimissa on muhkea hakkurvirtalahde sekaneopeatoimin class D -topologia, joka tuottaa parhaan mahdollisen aenen tarkkuuden ja tehokkuuden. Tammullistava vahvistin tarjoaa Peaveyn kuuluisaa aenenlaatua ja vertaansa vailla olevaa luotettavuutta erittain tehokkaassa ja kevyessrakenteessa. Edistnyt tekniikka ja monipuolin suojaspiirisjar sallih tehokamman toiminnan myos vakeisiin kuormiin ja virtaolosuteisiin. DDT (Distortion Detection Technique)-piisarja mahdollstaas ontelmatton toiminnan jopa 2 ohmin kuormien kanssa. DDT suojaa elementteja ja varmistaa aanikuvan ythenaisyyden jopa aarrimmaisissy ylikuormitustilanteissa. IPR:n hyva hyotysuhde mahdollstaas vahvistimen toiminnan erittain matalissakin lampotiloissa, eika vahvistin tarytse valtia jahdytyssilej. Turvallisuutesi varmistamiseksi lue tärkeitä turvatoimia koskeva osio sekä tuloja, lahtjä ja virran kytkemista koskevat oheje.
Vaikka IPR-vahvistin on helppokayttoinen ja sen kotelo on erittain kestä ja kevy, virheellinen käytö voi olla vaarallista. Vahvistin on erittain suuritehoinen ja voi tuottaa korkeita jännitteä ja huomattavia virtamaäärä jopa 30 kHz tajuudella. Käytä vahvistintaina turvallisesti.
Ennen kuin aloitat signaalin vahvistamisen, on tärkeä varmistaa, etta tuotteeseen on kytkety oikea vahtovirtajnite. Vahvistimen oikea jannite lukee IEC-liittimen (virtaliit) vieressä laitteen takpaneelissa. Jokainen tuotteen omaisius on numeroitu. Löydät omaisuuden kuvauksen katsomalla tämän ohjekirjan etupaneelin kaaviota.
Lue tāmā opas huolelliseti, jotta varmistat oman turvallisuutesi sekä vahvistimen turvallisuuden.
OMINAISUDET:
- 2 kanavariippumatonta jakosuodinta
- 4-napaiset kiertolukittavat lahtolittimet
- DDT-sujoaus
Erittain kevyt
Vallankumouksellinen IPR class D -topologia - Jokaiselle kanavalle erilliset 1/4 tuuman signaalin ohitusliittimet
- Upotetut tulosaaatimet
- LED-valaistus
Tulolittiminä XLR:n ja 1/4 tuuman yhdistelma - Valmiustila, LED-merkkivalo virran liittämisetä
ILMANVAIHTO: Ilmanvaihdon varmistamiseksi jata vahintaan 30 cm laitteen ja lahimmän palavan pinnan valiin.
Varmista, etta tuuletskanavat eivat ole tukossa ja etta ilma voi virrata vapaasti laitteen lapi.
VAROITUS: Laitteeseen tehdyt muutokset, joita vaatimustenmukaisuudesta vastaava taho ei ole hyväksnyt, voivat kumota käytäjän oikeuden käytää laitetta.
HUOMAA: Tamä laite on testattu ja sen on havaittu noudattavan luokan A digitaalien laitteen rajoja FCC-saannostön osan 15 mukaisesti. Namä rajat on suunnitelu tarjoamaan kohtuullista soojaa Haitallisilta hairiöltä kotikäytössä. Tamä laite synnyttä, käytää ja saattaa sateillä energiaa radiotaajuuksilla, ja ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se voi aiheitua haitallisia hairiöitä radiolikenteelle.
Ei ole kuitenkaan takuuta siit, ettei hairiöitä esinny tietyssä asennuksessa. Jos laite aiheuttaa Haitallista hairiötä radio- tai televisionovastaanotolle (todetaan kytkemällä laite pois paälta ja paälle), käytäjä rohkaistaan yrittämän korjata hairio jollakin seuraavista tavoista:
- Suuntaamalla vastaanottoantenni uudelleen tai vahtamalla sen paikkaa.
- Lisaamalla etaisyttla laitteiston ja vastaanottimen valillä.
Kytkemällä laitteiston eri vaiheessa olevaan virtapirin kuin vastaanottimen.
Kysymalla lisatietoja jalleenmyjaltai tai kokeneelta radio/TV-asentajalta.
AC-VIRTAKYTKIN
Täm nappain kytkee reelen, joka syottäa virtaa vahvistimeen. Täm ainutlaatuinen virtakytkin hehkuu himmean sinisenä. Pälle kytkemisen jälkeen se palaa kirkkaasti.

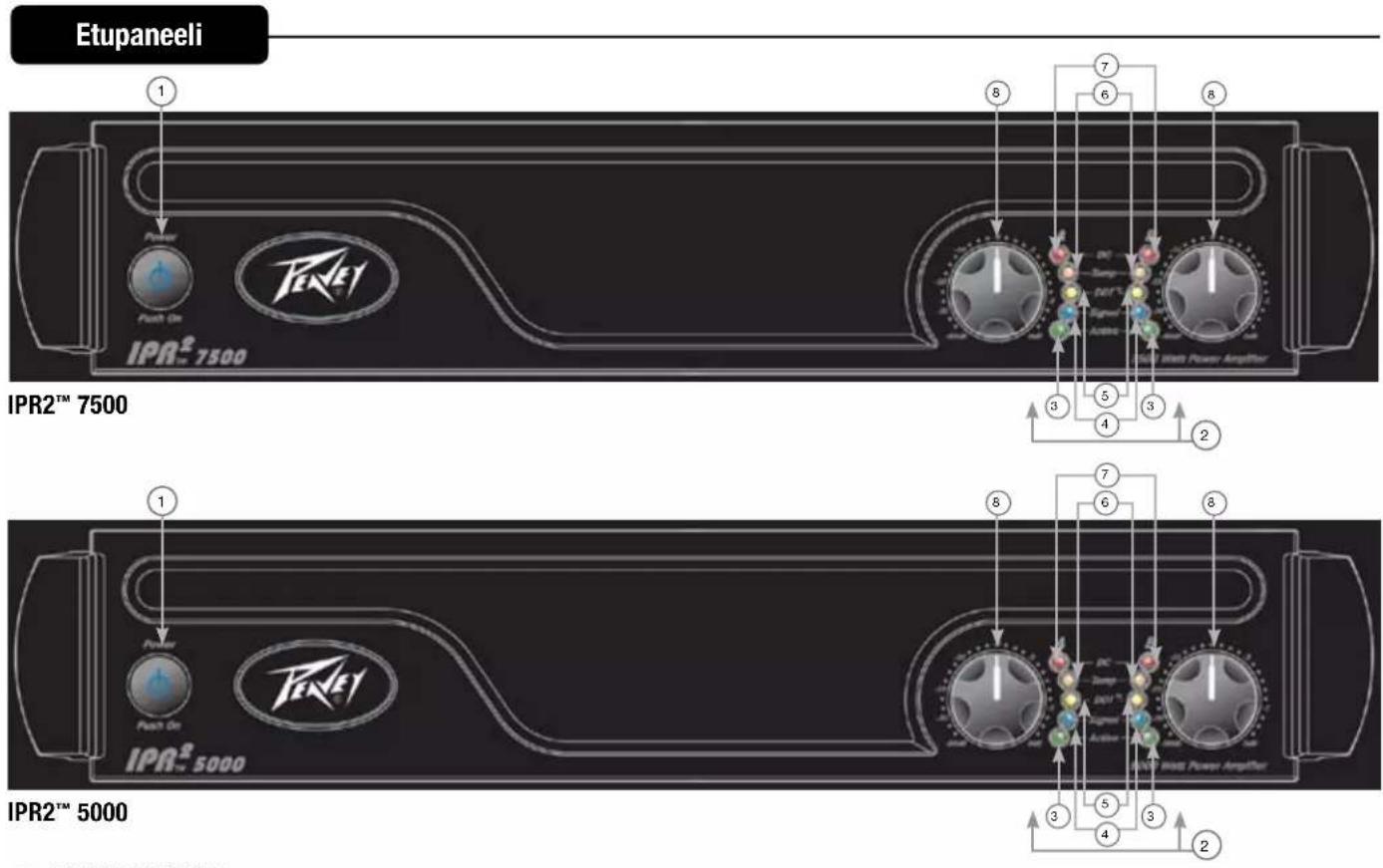

MERKKIVALOT
IPR2 ^TM -vahvistimissa on viisi etupaneelin LED-merkkivaloa kanavaa kohti: ACTIVE, SIGNAL, DDT™, TEMP ja DC. Nämä LED-merkkivalot ilmoittavat käytäjälle kunkin kanavan toimintatilan ja varoittavat mahdollsista epanormaaleista olosuheista.
ACTIVE LED
Active LED ilmaisee, etta sen kanavan lahto on suljettu ja kanava toimii. Merkkivalo sytty normaalin toiminnan aikana ja pysyy palla myos silloin, kun DDT-toiminto laskee kanavan tulotasoa. Namaa sujausominaisuudet jattavat lantoreleen suljetuksi. Jos Active LED sammuu, lahtolittimissä ei ole signaalia.
SIGNAL LED
Tama LED sytty, kun sen kanava tuottaa vahintaan noin 4 voltin (RMS) lahtosignaaln (vahintaan 0,1 voltia tulossa, 0 dB vaimennus ja 40-kertainen vakiovahtustus). Tama merkkivalo ilmaisee, saavuttaako signaali vahvistimen ja vahvistetaanko sitä.
DDT™ (DISTORTION DETECTION TECHNIQUE) LED
Kanavan DDT™ LED sytty, kun signaali alkaa leikkautua. Jos LED-valot vilkkuvat nopeasti ja satunnaisesti, kanava on juuri leikkautumisen rajalla. Tasainen kirkas hehku tarkoittaa, etta vahvistin rajoittaa leikkautumista, eli laskee tulotasoa niin, etteivat erittain leikkautuneet aaltomuodot päse kaiuttimi insti. Lisätietoja on Distortion Detection Technique -osassa. Alkukännistyksen aikana DDT LED sytty ilmaisemaan, etta tulotason allnuspiirisjara on aktivoitu. Tämä estä äkkinäset signaalipurkaukset kaiutreleiden ollessa suljettuna.
TEMPLED
Mikäli lampötila jostakin systä on epävaka, vahvistimen suojaus aktivoituu ja sammutta ko. kanavan. Temp LED palaa, kunnes turvallinen käytölampötila on jalleen saavutettu.
DCLED
IPR sisättä vahvistimen suojauken epanormaaleiden toimintaolushteiden varalta. Käytöloosuhteissa, jotka normalaisti vahingoittaisiv paätevahvistinta DC LED syttyj ja vahvistin yrittä automaattisesti käynnistya uudelleen korjatakseen tilanteen. Jos vahvistimen til ei palaa normalaiksi, ota yhteyttä valtuutettuun huoltoon.
TULON VAIMENTIMET
Aina kun mahdolista säävaimentimet kokonaan myötapäviän, jotta vahvistimen dynamiikka pysyy optimaisena. Etupaneelissa olevat tulon vaimenninsaatimet (toinen kanavalle A, toinen kanavalle B) saätavat omien vahvistinkanaviensa tulotasoa kaikissa toimintatiloissa. Tiedot tulon jännitetasosta sekä tulon herkkydesta ovat ohjekirjan lopussa olevissa teknisissä tiedoissa.
Rear Panel
KANAVAN TILAKYTKIN:
HIGH PASS
Talla asennolla aktivoidaan ko. kanavan HIGH PASS- eli ylipäastosudin. Suodin rajoittaa vahvistinkanavaan lahetettavat tajuudet 100 Hz ylapuolelle. Käytettaess erillisi subwoofer-kaiuttimia kesi- ja diskanttkaiuttimet liitetaan kanavaan, jota HIGH PASS -kytkin ohjaa.
FULL RANGE
Full Range -asennossa kaikki taajuudet ohjataan vahvistimeen. Asentoa kaytetaa normaalisti lietttaesskoko aianlueen kaiutinkotelo vahvistimen lahto.
SUBW0OFER
Talla asennolla aktivoidaan ko. kanavan LOW PASS- eli alipäastosudin. Suodin rajoittaa vahvistinkanavaan lahetettavat taajuudet 100 Hz alapuolele. Käytettaess erillisi subwoofer-kaiuttimia ne liitätän kanavaan, jota LOW PASS -kytkin ohjaa.
THRU/OUT JACKS
Täma 1/4 tuuman lahtö syöttäkanavalta rinnakkaisia lahtösignaaleja, jotka voidaan ohjata joko tämän tai muiden paätevahvisinten tuliohin.
CONNECTING INPUTS
Tulot liitetaan 3-napaisen XLR-littimen (nasta 2+ ) ja 6,3 mm liittimen sisaltavilla yhdistelmaliittimilä, jotka ovat vahvistimen takapaneeiissa. Tulot ovat aktivisesti balansoituja.
CONNECTING OUTPUTS
Kaikissa malleissa on yksi yhdistelmätyppinen, 4-napainen kiertamälukittava lahtolitin kanavaa kohti. Kanavan A lahto salli lhdot CHA 1+ Pos / 1- Neg ja kanavan B lahto salli lahdot 2+ Pos / 2- Neg yhden 4-johtimisen kaiutinkapelin kautta.

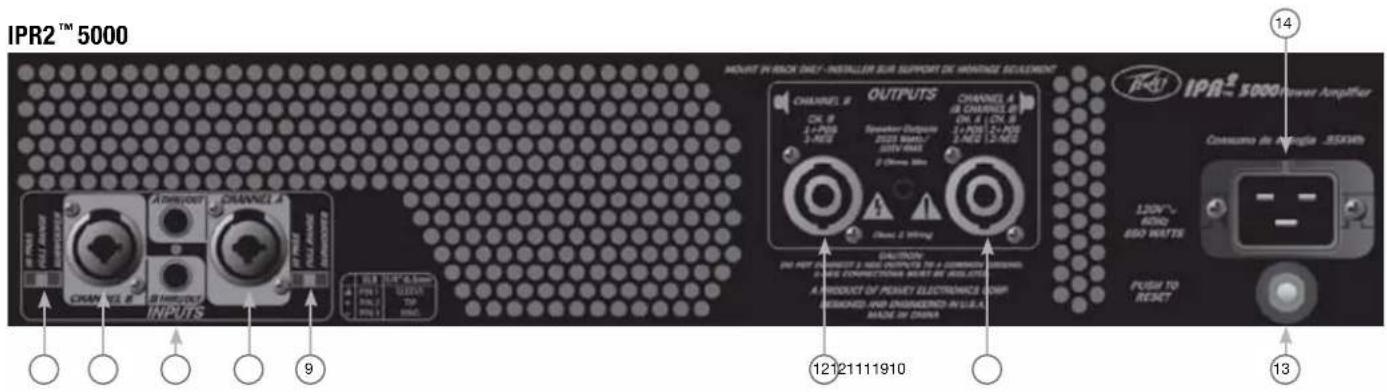

Takapaneli
CIRCUIT BREAKER
Katkaisija saattaa laueta, Jos toimintaolosuheet voisivat olla vahingollisia vahvistimelle. Vahvistin voidaan nollata, kun kaipelit ja liittn at on tarkistettu. Jos katkaisija laukeea uudelteen, ota yhteytt paikalliseen valtuutettuun Peavey-huoltoon.
AC POWER INLET:
Tämä liitin on IEC-virtajohdolle, joka syöttäa laitteseen AC-virtaa. Kytke laitteen virta kytkemällä virtajohto tähän liittimeen. Vaäran verkkojannitteen käytösta voi seurata laitteen vauroituminen. (Katso laitteessa olevaa verkkojannitteen merkintä). 120 V AC IPR2™ 7500:ssä on virtajohdon kiinnike.
Alkoskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittaa vain maadoitettuun pistorasiaan. Sahkoisku- ja tulipalovaaran valttamiseksi tulee aina varmistaa, etta vahvistin ja sihen kytketyt laitteet on maadoitettu.
NOTE: FOR U.K. ONLY
Nimensä mukaisesti IPR2^TM 5000 ja 7500 DSP sisälätvät edistyneen digitaalien signaaliprosessorin. DSP on suunnitelu uskomattoman tehokkaaksi mutta samalla helppokäytöiseksi. Ainutlaatuisten ja vallankumouksellisten bassonparannusprossessen avulla IPR2 DSP -vahvistimet parantavat aistittua basson tasoa missa Tahansa järjestelmässä ja käytävät vain murto-osan tehosta, jonka muut pätevahvistimet vaatisivat.
Ennen kuin aloitat signaalin vahvistamisen, on tärkeä varmistaa, etta tuotteeseen on kytketty oikea vahtovirtajannite. Vahvistimen oikea jinnite lukee IEC line -liittimen (virtaliit) vieressa laitteen takapaneeLissa. Jokainen tuotteen omniaisus on numeroitu. Loydät omniauuden kuvauksen katsomalla tämän ohjekirjan etupaneelin kaaviota.
Lue tamopas huolellisesti, jotta varmistat oman turvallisuutesi sekavahvistimen turvallusuuden.
IPR2TM 5000/7500 DSP:N OMINAISUDET:
- DDTTM-suojaus
Vallankumouksellinen IPR class D -topologia
Tuloliittinä XLR:n ja 1/4 tuuman yhdistelma - 4-napainen kiertolukittava lahtoliitin
- Kevyt
- Jokaiselle kanavalle erilliset 1/4 tuuman signaalin ohtusliittimet
- LED-valaistus
DSP-pohjainen kaiutinten hallintajärestelma
120 ms viive kanavaa kohti
- 4-kaistainen parametritaajuuskorjain joka kanavalle
Turvalukko
Säedettävä jakosuodin
- Säedettäväneljännen steen ylipäastösuodin joka kanavalle
MAXX Bass
- Torvi-EQ joka kanavalle
- Sininen, taustavalaisto LCD-näytö

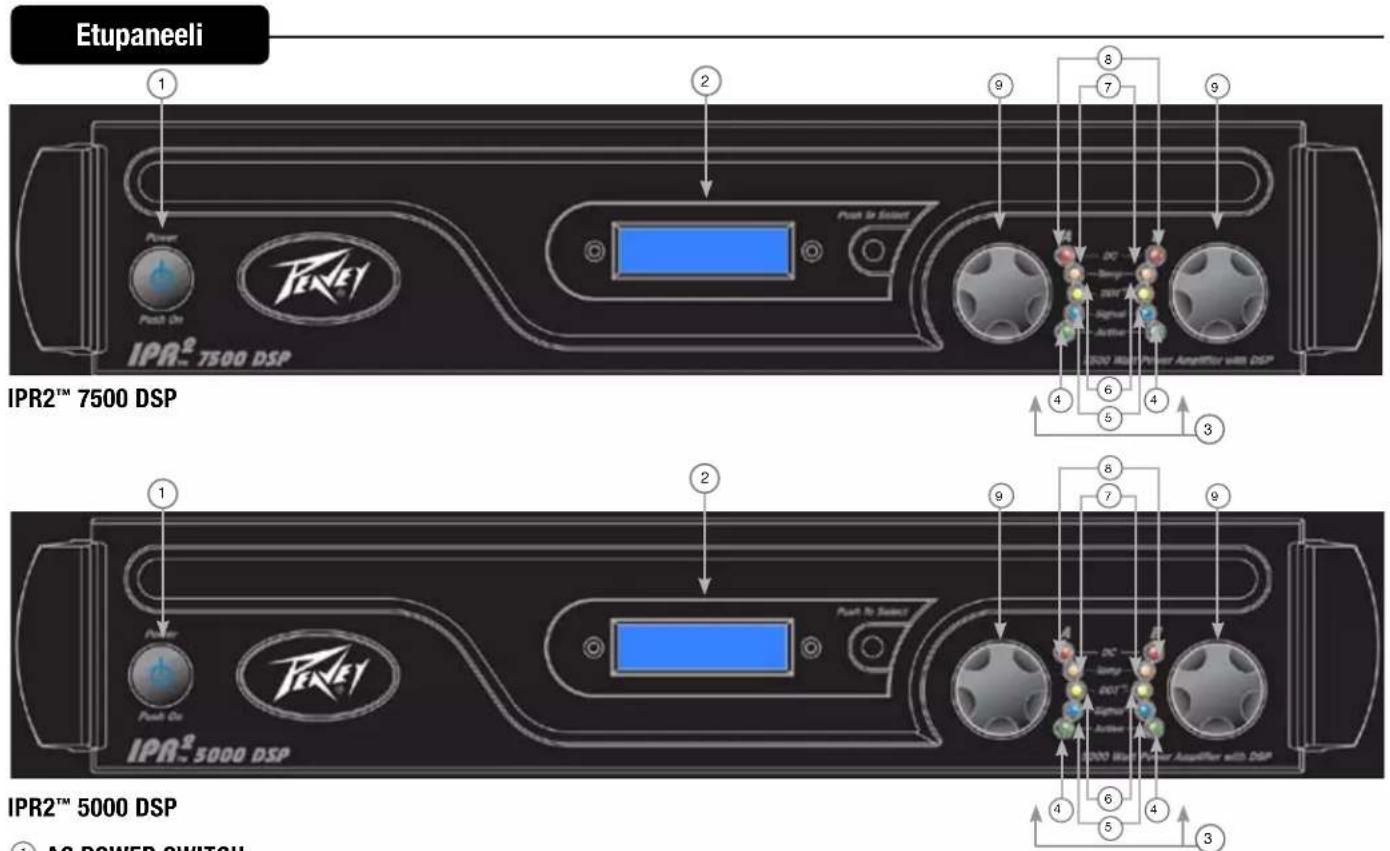

VAROITUS: TARKISTA DSP-ASETUKSET ENNEN KUIN LÄHETÄT SIGNAALIA VAHVISTIMEEN. VIRHEELLISET ASETUKSET VOIVAT VAHINGOITTAA KAIUTTIMIA.
ILMANVAIHTO: Ilmanvaihdon varmistamiseksi jata vahintaan 30 cm laitteen ja lahimmän palavan pinnan valiin. Varmista, etta tuuletuskanavat eivat ole tukossa ja etta ilma voi varrata vapaasti laitteen lapi.
VAROITUS: Laitteeseen tehdyt muutokset, joita vaatimustemmukaisuudesta vastaava taho ei ole hyväksnyt, voivat kumota käytäjan oikeuden käytäa laitetta.
HUOMAA: Tämä laite on testattu ja sen on havaittu noudattavan Class A digital device -laitteen rajoja FCC-saannöstön osan 15 mukaisesti. Nämä rajat on suunnitelu tarjoamaan kohtuullista suojaa Haitallisilta Häiriöltä kotikäytössä. Tämä laite synnyttä, käytää ja saattaa sateillä energiaa radiotaajuuksilla, ja ellei sitä asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa Haitallisia Häiriöitä radiolikenteelle.
Ei ole kuitenkaan takuuta siitä, ettei hairiöitä esinny tietyssä asennuksessa. Jos laite aiheuttaa Haitallista hairiötä radio- tai teilevisiovastaanotolle (todetaan kykemällä laite pois pälta ja paälle), käytäjä rohkaistaan yrittämän korjata hairö jollakin seuraavista tavoista:
- Suuntaamalla vastaanottoantenni uudelleen tai vaihtamalla sen paikkaa.
- Lisäämällä etaisyytta laitteiston ja vastaanottimen valillä.
- Kytkemällä laitteiston eri vaiheessa olevaan virtapiirin kuin vastaanottimen.
Kysymalla lisatietoja jalleenmyyjälta tai kokeneelta radio/TV-asentajalta.
AC POWER SWITCH
Tama nappain kytkee reelen, joka syottaa virtaa vahvistimeen. Tama ainutlaatuinen virtakytkin hehkuu sinisena (Peavey-logon kanssa) valmiustilassa ja ilmaisee, etta vahvistimeen on kytketty verkkovirta, mutta vahvistinta ei ole kytketty paale.
LCD SCREEN
Sininen, taustavalaisto LCD-naytt.
INDICATORS
IPR2TM-vahvistimissa on viisi etupaneelin LED-merkkivaloa kanavaa kohti: ACTIVE, SIGNAL, DDTTM, TEMP ja DC. Nämä LED-merkkivalot ilmoittavat kyytajalle kunkin kanavan toimintatilan ja varoittavat mahdollista epanormaaleista olosuheista.
ACTIVE LED
Active LED ilmaisee, etta sen kanavan lahto on suljettu ja kanava toimii. Merkkivalo sytty normaalin toiminnan aikana ja pysyy paall myos silloin, kun DDTTM-toiminto laskee kanavan tulotasoa. Namaa suojasominaisuudet jattavat lahtoreleen suljetuksi. Jos Active LED sammu, lahtolittimissä ei ole signaalia.
SIGNAL LED
Tama LED sytty, kun sen kanava tuottaa vahintaan noin 4 voltin (RMS) Iantosignaaln (vahintaan 0,1 voltia tulossa, 0 dB vaimennus ja 40-kertainen vakivohvistus). Tama merkkivalo ilmaisee, saavuttaako signaali vahvistimen ja vahvistetaanko sitä.
DDT™ (DISTORTION DETECTION TECHNIQUE) LED
Kanavan DDT LED sytty, kun signaali alkaa leikkautua. Jos LED-valot vilkkuvat nopeasti ja satunnaisesti, kanava on juuri leikkautumisen rajalla. Tasainen kirkas hehku tarkoittaa, etta vahvistin rajoittaa leikkautumista, eli laskee tulotasoa niin, etteivat erittain leikkautuneet aaltomuodot päse kaiuttimin asti. Lisatietoja on Distortion Detection Technique -osassa. Alukaynnistyksen aikana DDT LED sytty ilmaisemaan, etta tulotason alennuspiirisjaraj on aktivoitu. Tämää estä akkinäset signalapurkaukset kaiutreleiden ollessa suljettuna.
TEMPLED
Mikäli lampötila jostakin systä on epävaka, vahvistimen suojaus aktivoituu ja sammutta ko. kanavan. Temp LED palaa, kunnes turvallinen käytölampötila on jalleen saavutettu.
DCLED
IPR sisaltaa vahvistimen suojauken epanormaaleiden toimintaolosuheiden varalta. Käytöloosuheissa, jotka normalaisti vahingoittaisivat paatevahvistinta DC LED syttyy ja vahvistin yrittä automaattisesti käynnistya uudelleen korjatakseen tilanteen. Jos vahvistimen til ei palaa normalaiksi, ota yhteytvaltuutettuun huoltoon.
INPUT ATTENUATORS
Aina kun mahdolista sāddā vaimentimet kokonaan myotapäivän, jotta vahvistimen dynamikka pysyy optimaalisena. Etupaneelissa olevat tulon vaimenninsaatimet (toinen kanavalle A, toinen kanavalle B) saatāvat omien vahvistinkanaviensa tulotasoa kaikissa toimintatiloissa. Tiedot tulon jännitetasosta sekā tulon herkkydesta ovat ohjekirjan lopussa olevissa teknisissä tiedoissa.
Vaimenninsaätimet
IPR2TM 7500 DSP
IPR2TM 5000DSP

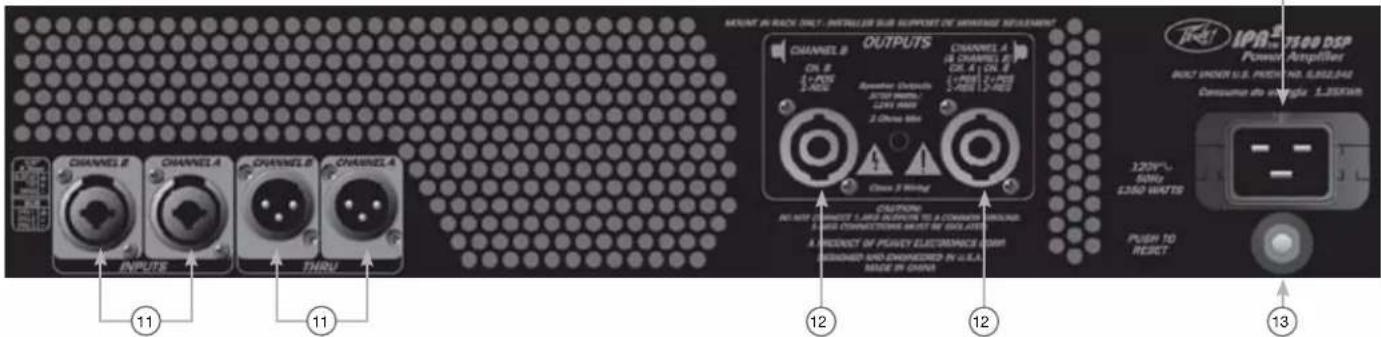

CONNECTING INPUTS
Tulot liitetaan 3-napaisen XLR-liittimen (nasta 2+ ) ja 6,3 mm liittimen sisaltavilla yhdistelmaliittimillä, jotka ovat vahvistimen takapaneeiissa. Tulot ovat aktivisesti balansoituja. Tulojen ylikuormituspiste on asetetu tarpeekski korkeaksi, jotta se hyväksyy käytannossä minkä tahansa signaalilähteen suurimman lahtotason.
THRU/OUT JACKS
Tama XLR-liitin syottaa kanavalta rinnakkaisia lahtosignaaleja, jotka voidaan ohjata joko taman tai muiden paatevahvistintu tuloihin. Thru/Out-litttimeen vaikuttaa sihen yhdistetyn Channel Mode -kytkimen asento. XLR-liittimessa on myos balansoimaton (karki/holkki) lahto, joka voidaan yhdistaa yksjohtimisella suojatulla kaapellila.
CONNECTING OUTPUTS
Kaikissa malleissa on yksi yhdistelmätyppinen, 4-napainen kiertamällä lukittava lahtoliin kanavaa kohti. Kanavan A lahtö sallii lähdöt CH A 1+ Pos / 1- Neg ja kanavan B lahtö sallii lähdöt 2+ Pos / 2- Neg yhden 4-johtimisen kaiutinkaapelin kautta.
CIRCUIT BREAKER
Katkaisija saattaa laeta, Jos toimintaolosuheet voisivat olla vahingollisia vahvistimelle. Vahvistin voidaan nollata, kun kaapelit ja liittn atarkistettu. Jos katkaisija laukeea uudelteen, ota yhteytt paikalliseen valtuutettuun Peavey-hultoon.
AC POWER INLET:
Tama liitn on IEC-virtajohdolle, joka syottaa laitteeseen AC-virtaa. Kytke laitteen virta kytkemallia virtajohto tahan liittimeen. Vaaran verkkojannitte kaytostä voi seurata laitteen vauroituminen. (Katso laitteessa olevaa verkkojannitteen merkintaa).
Alkoskaan katkaise maadoitusjohdinta. Se on tarkoitettu turvallisuutesi takaamiseen. Laitteen saa liittaa vain maadoitettuun pistorasiaan. Sahkoisku- ja tulipalovaaran valttamiseksi tulee aina varmistaa, etta vahvistin ja sihen kytktyt laitteet on maadoitettu.
NOTE: FOR U.K. ONLY

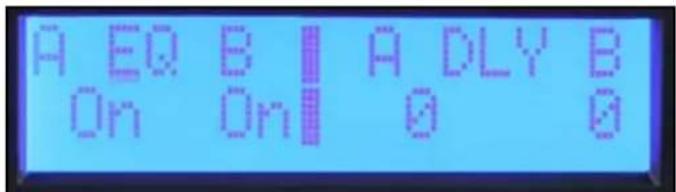

Navigoinnin yleiskatsaus
Voit aloittaa DSP-prossorin sataamisen, kun IPR-nayttu tulee nkyviin. Paaset paavalikkoon painamalla saatopyora.
DSP:n toiminnoissa voidaan liikkua ja niitta voidaan saataa kayttamalla nayton oikealla puolela olea aatopyoraa. Kanavan A ja B saatimet nayton vasemmalla puolela ovat myos saatopyoria, mutta ne on varatu kunkin kanavan tulotason saatoo. Kaantamalla saatopyora oikealle voit vierittaa paavalikon (Main Menu) valintoja. Paavalikosta voit paitsi valita editointiprosessin myos tarkastella, mitka prosessit on aktivoitu.

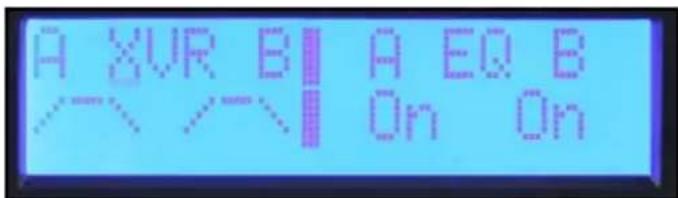

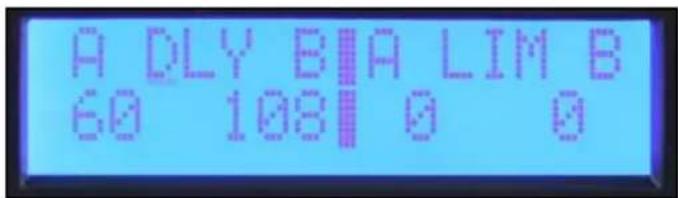

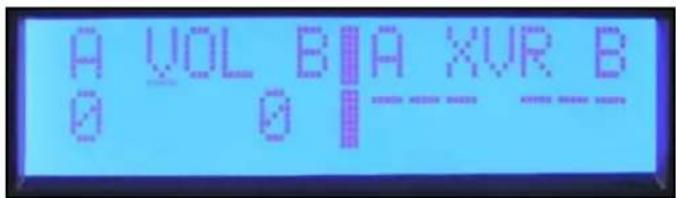

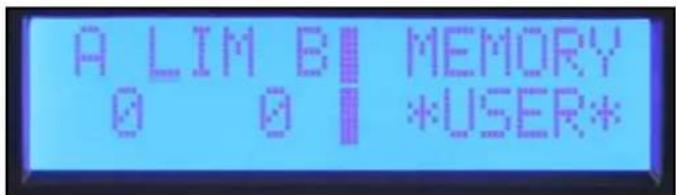

Valikossa on valittavana vasemmalta oikealle seuraavat vaihtoehdot: Input Mode (Tulotila), Volume (Äanenvoimakkuus), Crossover/ Band-Pass Filters (Jakosuodin/päastösuotimet), Equalization (Taajuuskorjaus), Delay (Viive), Limiting (Rajoitus), Memory (Muisti) ja Lock (Lukitus).

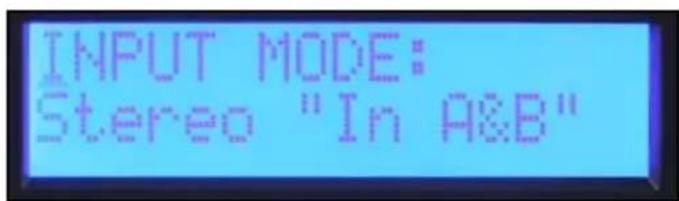

Input Mode
Volume
Crossover / Band-Pass Filters
Equalization
Delay
Limiting

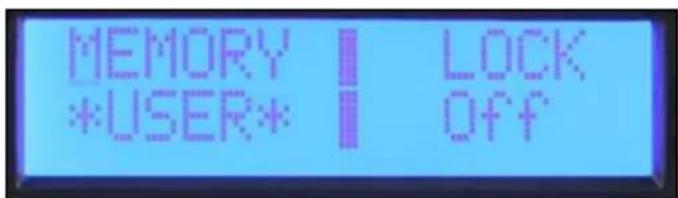

Memory Lock
Voit valita kohteen päävalikosta (Main Menu) kiertämälla saatöpyöä, kunnes kohdistin on haluamasi valinnan kohdalla. Painamalla saatöpyöä paaset ko. toiminnon alivalikkoihin (Sub Menu). Kun siiryt prosessointoiminnon alivalikkoon (Sub Menu), kohdistin nakyynayton vasemmassa yläkulmassa ja voit selata alivalikon (Sub Menu) naytöjä. Voit muokata parametria painamalla saatöpyöä ja siirtämllä kohdistimen haluttuun nayton parametriin. Tämän jälkeen saatöpyörän kaantäminen sättaa ko. parametria. Voit vierittä toiseen naytöön painamalla saatöpyöä, joloin kohdistin palautuu nayton vasempaayn låkulmaan. Tämän jälkeen voit vierittä alivalikon naytöjä.

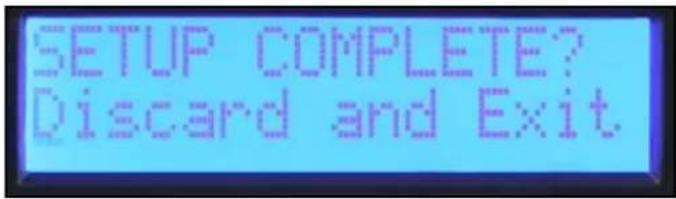

Discard and Exit
Jos haluat nollata DSP:n ja hylä tmuokkaukset, valitse alivalikosta "Discard and Exit". Täloin kaikki alivalikkoon siirtymisen jälkeen tehdyt muokkaukset poistetaan.
Save and Exit

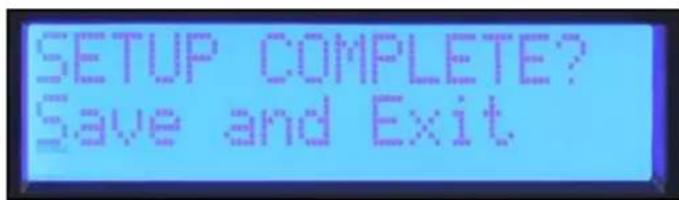

Useimpien alivalikoiden viimeinen naytto on "Save and Exit." Painamalla saatopyoraa tassnaytossa voit tallenta muokkaukset ja palata pavalikkoon.
Huomaa: Sātōjä ei tallenneta, ennen kuin valitset Save and Exit (Poistu ja tallenna) ja palaat paāvalikkoon. Vahvistimen sammuttaminen alivalikon muokkaamisen aikana tuottaa saman tuloksen kuin valinta "Discard and Exit".
Aänenvoimakkuus
Volume
Nykyiset tuloasetukset nakyvat aina paavalikkoruudussa. Etupaneelin saatopyoria kaytetaan saatamaan kanavia A ja B stereo- ja monotilassa. Jos tulotilaksi on asetetu Bridge, kanavan B saatoei ole aktivinen ja aanenvoimakkuutena nakyy "na."
Tila

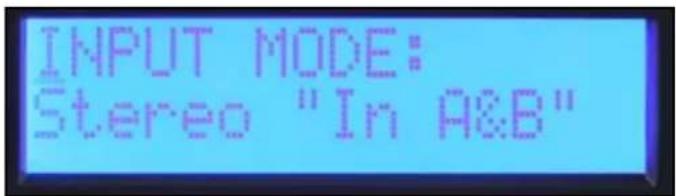

Stereo Input Mode
Stereo: Tulot A ja B ohjataan lahtoihin A ja B.
Mono Input Mode

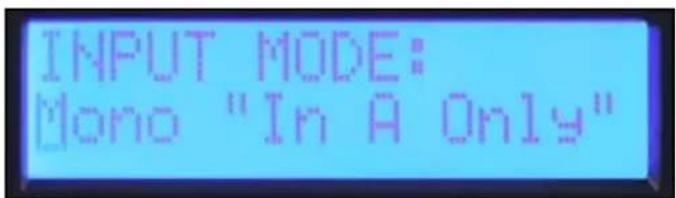

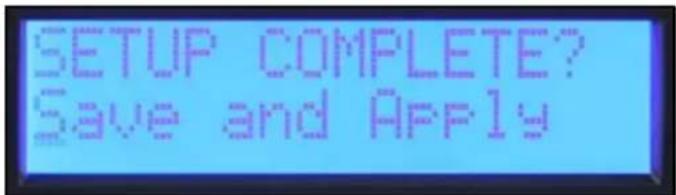

Mono: Tulo A ohjaa lahtoja A ja B.
Toisin kuin muissa toimintoalivalkoissa (Sub Menu), tulotila eiu muutu ennen kuin valitset "Save and Apply" (Tallenna ja käytä) ja palaatäävalikkoon (Main Menu).
Jakosuotimet, päästösuotimet ja napaisuus
Kun siiryrt "XOVER" Sub Menu -valikkoon, valittavana on kolme vaihtoehoa päästösuotimien asetuksette. Kun asetus "BP Filters Independently" on valittuna, kanaville (Channel) A ja B asetetaan erikseen ylipäästo- (high-pass) ja alipäästösuotimet (low-pass filters).
Jos käytat vahvistinta stereojärestelmässä, jossa molemmat kanavat asetetaan samalla tavalla, voit märittä molemmat kanavat kerralla valitsemalla "Channel B=A". Suotimien asetus kanavalle A (Channel A) asettaa myös kanavan B (Channel B).

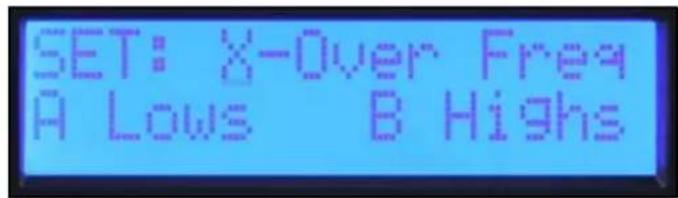

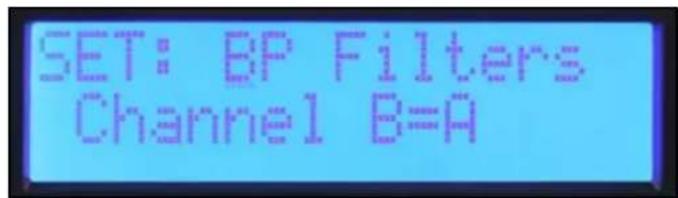

Set: X-Over Freq A Lows B Highs

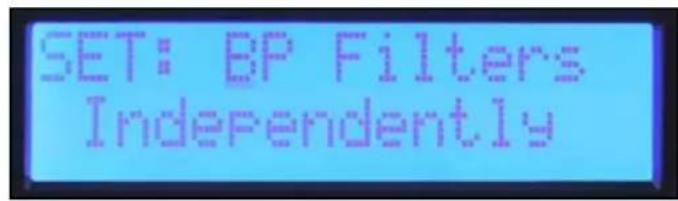

Jos haluat tehdä jakosuotimen vahvistimen eri kanavavien valillä, valitse "X-over Freq A Lows B Highs". Jakotaajuus ja suotimen tyyppi voidaan märittä yhddla sātimellä. Aseta jakosuotimen asetukset naytoissä High-pass ja Low-pass.
Yli- ja alipäastosuotimille on valittavana seuraavat suodintyypit:
Off Ei suodinta
BW-12 dB Butterworth-suodin kayrallä 12 dB/oktaavi. -3 dB kulmataajuudessa. Butterworth-suotimien taajuusvaste on tasainen päästökaistalla.
BW-18 dB Butterworth-suodin kayrallä 18 dB/oktaavi. -3 dB kulmataajuudessa. Butterworth-suotimien taajuusvaste on tasainen päästökaistalla.
BW-24 dB Butterworth-suodin kayralla 24 dB/oktaavi. -3 dB kulmataajuudessa. Butterworth-suotimien taajuusvaste on tasainen päästökaistalla.
LR-24 dB Linkwitz-Riley-suodin kayralla 24 dB/oktaavi. -6 dB kulmataajuudessa. LR-suotimet yhdistyvat niin, etta vaste kulmataajuudessa on tasainen.
Ylipäastosuodinta Kannattaa kayttä kaikille kaiuttimille.
Lahdon napaisus
Output Polarity

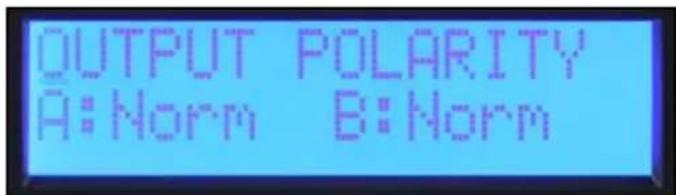

Kumman tahansa kanavan lahdon napaisuus (output polarity) voidaan kaantaa. Valitse napaisuusnaytosta Normal (normaali) tai Invert (kaanteinen). Jos luot jakosuitem 12 dB/oktaavi suotimilla, diskanttilahto on todennakoisesti kaannettava, jotta vaiheet ovat oikeassa suhteessa jakotaajuuden kohdalla. Yhden kanavan napaisuuden tilapainen kaantaminen monitiejarjestelmassaoi auttaa myos kaiutinelementtien viveen kohdistuksen asetuksia. Voit saataa viveen kumoutumaan jakotaajuuden kohdalla. Muista palauttaa napaisuus normalaliki, kun saatoo valmis.
Voit palata päävalikkoon (Main Menu) valitsemalla "Discard and Exit" (Hylkää ja poistu) tai "Save and Exit" (Tallenna ja poistu).
Taajuuskorjaus
IPR2 ^TM DSP:ssä on viisikastainen parametrinen taajuuskorjaus, Waves® Maxx Bass® -parannus sekä horn EQ jokaiselle kanavalle.
Bypass
EQ Bypass

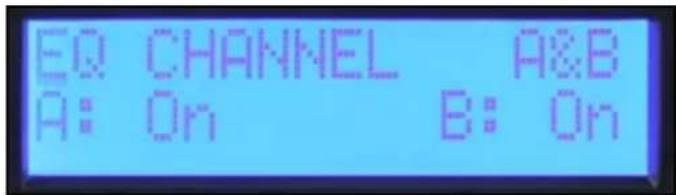

Ensimmäinen EQ-alivalikon naytto on ohitusnayttö Kanavat voidaan ohittaa erikseen tai sekä A etta B voidaan ohittaa yhdessä. Muuta ohitustilaa painamalla saatopyörä, kunnes kohdistin on halutun parametrin kohdalla ja pyorittamällä sitten saatopyörä. Kun olet valmis, paina saatopyörä, jolloin kohdistin palaa vasempaan yläkulmaan ja voit vierittä muihin nayttoihin.
Set Channel EQ
Ensimmainen EQ-alivalikon (EQ Sub Menu) naytto on ohitusnaytt. Kanavat voidaan ohittaa erikseen tai sekA etta B voidaan ohittaa yhdessA&B). Muuta ohitustilaa painamalla saatopyor, kunnes kohdistin on halutun paramerin kohdalla ja pyorittamllsitten saatopyor. Kun olet valmis, paina saatopyor, joloin kohdistin palaa vasempaaan ylakulmaan ja voit vierittmuhin nayttoihin.

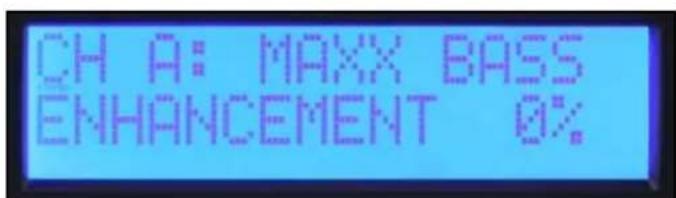

MaxxBass
MaxxBass- parannusjärestelmä toimii kuinkin kanavan ylipäastösuotimen kanssa ja tuottaa bassoenergiaa taajuusalueella, Jonka kaiutin kestä. Mitä korkeampi MaxxBass-asetus on, sitä enemmän bassoa vahvistetaan.

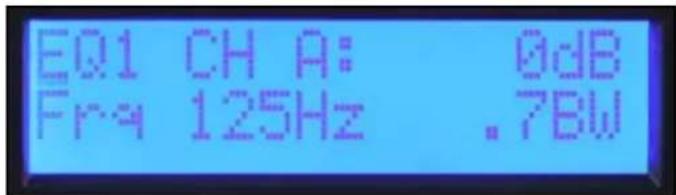

Parametric EQ
Jokaiselle kanavalle on visikaistainen parametrinen taajuuskorjain (parametric EQ). Taajuus voidaan asettaa 1/12 oktaavin askelissa. Suotimen kaistanleveys asetetaan ja naytetaan oktaaveina. Tasoa voidaan saatä +/- 15 dB alueella. Valitse saadettavaki haluamasi parametri painamalla saatopyorä. Kun olet valmis, paina saatopyorä, joloin kohdistin palaa vasempaan yläkulmaan ja voit vierittä muihin nayttöihin.

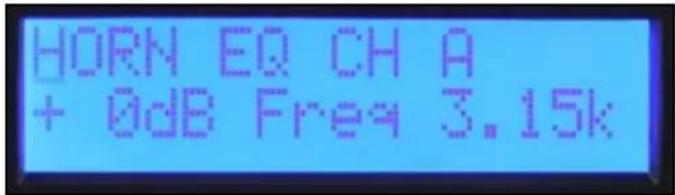

Horn EQ
Horn EQ tuottaa 6 dB/oktaavi korkeataajuusvahvistuksen, joka vaaditaan ajoittain diskanttitorville. Taajuussa to märittä suotimen alataajuuden.
Voit palata päävalikkoon valitsemalla "Discard and Exit" (Hylkää ja poistu) tai "Save and Exit" (Tallenna ja poistu).
Delay

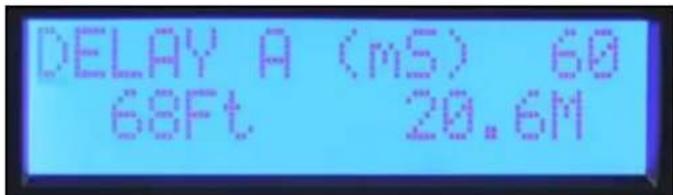

Delay-toiminta o voidaan kayttä kohdistamaan kaiuttimen eri elementit tai viivastyttamän esim. katoksen alle asennettuja lisakaiuttimia. Lyhytta vivettä voidaan kayttä myos pääkaiuttmissa, jotta ne saadaan kohdistetua rumpuihin tai bassokitaraan. Kullekin kanavalle voidaan asettaa 125 mS vive. Kaiuttimien saatöön on kaytettaviss 5mS vive, askeleena 41.67 uS. Järestelman saatöön on kaytettaviss 120mS vive 1 mS askelin. Nämä viveet voidaan asettaa itsenäisesti, joloin elementtien kohdistukseen kaytety vive pysyy voimassa saadettäessä järestelman kohdistusta.
Viiveen alivalikon (Sub Menu) ensimmäinen näytö antaa käytäjan valita, asetetaanko viiveet itsenäisesti vai asetuksella B=A. Tämä asetus koskee vain 1 mS askeleella asetettavaa järestelmäviivettä, joloin elementtien kohdistusviveeet voidaan asettaa itsenäisesti. IPR2TM- vahvistimet näytävävt vastaavan viivematkan metreinä ja jalkoina järestelmäviiveessä ja senttimetreinä tai tuumina elementtiviveessä.
Järestelmän (mS) viivenäytto

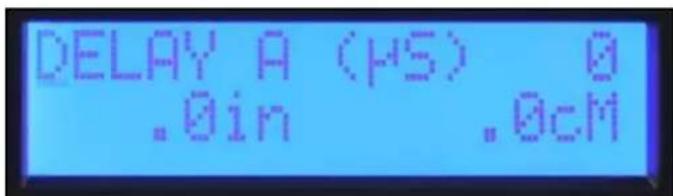

Elementtien kohdistusnytto (uS)
Limiter

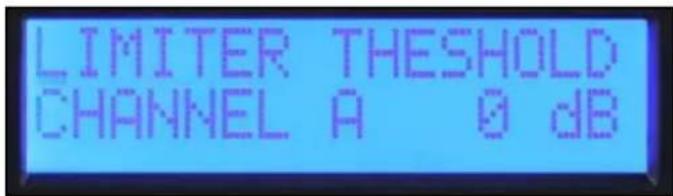

IPR2 DSP sisältaä jokaiselle kanavalle rajoittimet. Ne rajoittavat päateasteen tulon signaalitasoa. Rajoituskynnys alkaa nollasta ja sitä sädetään -1 dB askelilla, jolloin suurin lahtotaso laskee. Huomaa, etta IPR2 DSP toimii samoin kuin muut vahvistimet, eli sen suurin teho riippuu linjännitteestä ja kuorman impedanssista. Kuormasta riippuen rajoitinta on laskettava jopa 3 dB ennen kuin lahtöteho laskee.
Memory
IPR2:ssa on neljä muistipaikkaa, joiden avulla sen assetukset voidaan tallentaa ja palautta. Jokaisla muistipaikalla on kuusimerkkinen nimi. Aktivisen esivalinnan nimi naytetaan myos pavalikon (Main Menu) naytossa "Memory" (Muisti).
Saving Settings

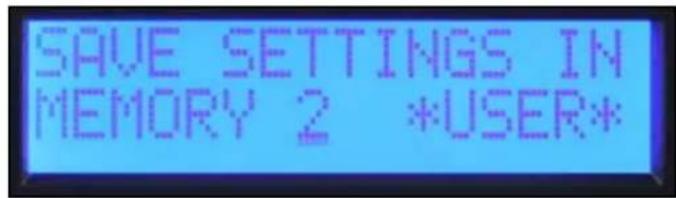

Valitse muistitoimintovalikossa kohta "Save Settings" (Tallenna assetukset).
Valitse jokin neljästë esivalinnasta.
Muokkaa ninea valitse malla merkki pyorittamalla saatopyraa ja slirtymalla seuraavaan kohtaan painamalla saatopyraa. Jatka, kunnes nimi on valmis. Voit sailyttaa edellisen nimen painamalla saatopyraa kuudesti, joloin liikut nimen muokkausnyton lapi.
Kun tallennuspaikka on valittu ja olet nimennyt esivalinnan, saat valita suoritetaanko tallennus loppuin (kyllä/ei).
Esivalinnan palautus
Valitse muistitoimintovalikossa kohta "Recall Settings" (Palauta assetukset).
Valitse palautettavan esivalinnan numero tai palauta neutraali tilavalitsemalla tehdasasetusten palautus.Tallennustoiminnon tapaan voit myos pointua suorittamatta palautusta loppuin.
MEMORY OPERATION Recall Settings
Lock
IPR2 ^TM DSP:n turvalukitusominaisuuden avulla valitut säätimet voidaan lukita, jotta niitta e voi saataa luvatomasti. Nelinumerinen salasana on asetettava, kun lukko otetaan käyttoen. Salasana on kirjoitettava aina siirryttaessä alivalikkoon, joloin muokkaustoiminnot saadaan tilapäisesti käyttoen. Lukko otetaan uudelleen käyttoen, kun palaat paavalikkoon tai kytket laitteen pois pälta. Kaikki muokkaus on lukittu virran ollessa pois pälta.
Huomaa: Kirjoita salasana muistiin. Jos salasana hviäa, ota yhteys asiakspalveluun.
IPR2-vahvistimissa on kolme erilaista lukkotilaa:
Off (Pois)
All Except Volume (Kaikki paitsi aenenvoimakkuus)
All with Volume (Kaikki, myos aenvoimakkuus)
Kaikkia asetuksia voidaan muttaa ilman salasanaa.
Muihin alivalikoin paitsi aenenvoimakkuuteen tarvitaan salasana.
Kaikiin alivalikoinhin, myos aenenvoimakkuuteen, tarvitaan salasana.
IPR2TM 7500 -tietosivu
| Nimellistheo 2 kanavaa x 2 ohm | 4 750 W 20 ms toistuva purske / 3 750 W 1 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Nimellistheo 2 kanavaa x 4 ohm | 2800 W 20 ms toistuva purske / 2 450 W 1 % THD / 2 020 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Nimellistheo 2 kanavaa x 8 ohm | 1 550 W 20 ms toistuva purske / 1 425 W 1 % THD / 1 200 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Vahimmäisimpedanssi 2 ohm | |
| Suurin RMS-jännitevaihtelu 124 voltia | |
| Taajuusvaste 20 Hz - 25 kHz; +0 dB, -3 dB | |
| 20 Hz - 20 kHz 2 kanavaa x 2 ohm | <0,5 % 3 280 W 20 Hz - 4 kHz, laskee 3 000 wattin 20 kHz, molemmat kanavat ohjattuna. |
| 20 Hz - 20 kHz 2 kanavaa x 4 ohm | <0,15 % 2 000 W 20 Hz - 20 kHz, molemmat kanavat ohjattuna. |
| 20 Hz - 20 kHz 2 kanavaa x 8 ohm | < 0,15 % 1 200 W 20 Hz - 20 kHz, molemmat kanavat ohjattuna. |
| Tulon yhteismuotoisen signaalin vaimennus | > -75 dB, 1 kHz. |
| Jännitetulo x 40 (+32 dB) | |
| Jakosuodin | 100 Hz kytkettävä 2. asteen ylipästä- ja 3. asteen alipäastösuodin kanavaa kohti. |
| Yikuulumisen vaimennus | > -85 dB, 1kHz, 1 000 W teho 8 ohmiin. |
| Humina ja kohina | > -106 dB, A-painotetu suhteessa nimellistehoon 4 ohmiin. |
| Seurantanopeus | > 12 V/ps |
| Vaimennuskerroin (8 ohm) | > 200:1, 20 Hz - 1kHz, 8 ohm |
| Tulon herkkyss | 2,25 V +/- 3 % 1 kHz 4 ohm nimellisteholla, 2,195 V +/- 3 % 1 kHz 2 ohm nimellisteholla |
| Tulon impedanssi 20 kohm balansoitu, 10 kohm balansoomaton | |
| Virrankulutus 1/8, VA (W) | 2 210 (1 440) 2 ohm, 1 550 (950) 4 ohm, 982 (560) 8 ohm |
| Virrankulutus 1/3, VA (W) | 4 260 (3 150) 2 ohm, 3 120 (2 160) 4 ohm, 1 890 (1 200) 8 ohm |
| Kulutus ilman kuormaa | 250 VA, 120 W |
| Jäähdytys | 3 lampötilariippuvaista, nopeudeltaan muuttuvaa tuuleinta. |
| Säätmet | 2 etupaneelin vaimenninta, jakosuitemen valintakytkin HPF-Normal-LPF |
| LED-merkkivalot | Viisi LED-merkkivaloa kanavaa kohti: Active, Signal, DDT, Temperature ja DC |
| Suojaus | Lampösujaus, DC, infraääni, virheelliset kuormat, ali- ja ylijännite |
| Liittimet | Tulot: Kaksi XLR:n ja 1/4 tuuman yhdistelmaa, Lähdöt: Kaksi 1/4 tuuman läpivientiä, yksi 2-nastainen ja yksi |
| 4-nastainen kiertolukittava liitin | |
| Rakenne | 1,5 mm paksu alumiini |
| Mitat | 89 x 483 x 432 mm etupaneelin takana + 15 mm kahvalle |
| Nettopaino | 6,61 kg* |
| Bruttopaino | 8,34 kg |
Nimellstehon mittaukset tehty kaistaleveydella 20 Hz - 22 kHz. Kaikki tehomittaukset tehty 120 V tai 240 V AC-jannitteell.
2 ohmin vakaa siniaaltoteho on aikarajoitetu katkaisijalla.
Siltakayttoi ei ole mahdolista.
*Nettopoai ei sisällä virtajohtoa.
IPR2TM 5000 -tietosivu
Nimellistheo 2 kanavaa x 2 ohm 3 230 W 20 ms toistuva purske / 2 530 W 1 % THD, molemmat kanavat ohjattuna 1 kHz.
Nimellisto 2 kanavaa x 4 ohm 1985 W 20 ms toistuva purske / 1700 W 1 % THD / 1470 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz.
Nimellisteho 2 kanavaa x 8 ohm 1 175 W 20 ms toistuva purske / 1 025 W 1 % THD / 880 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz.
Kuorman vahimmäisimpedanss 2 ohm
Suurin RMS-jannitevaihelu 105 voltia
Taajuusvaste 20Hz - 22kHz; + / - 0,5dB,1W
20 Hz - 20 kHz 2 kanavaa x 2 ohm <0,5% 2 250 W 20 Hz - 4 kHz, laskee 1640 wattin 20 kHz, molemmat kanavat ohjattuna.
20 Hz - 20 kHz 2 kanavaa x 4 ohm <0,15 % 1 400 W 20 Hz - 10 kHz, laskee 1 350 wattin 20 kHz, molemmat kanavat ohjattuna.
20 Hz - 20 kHz 2 kanavaa x 8 ohm <0,15 % 860 W 20 Hz - 4 kHz, laskee 1 000 wattin 20 kHz, molemmat kanavat ohjattuna.
Tulon yhteismuotoisen signaalin vaimennus > - 75 dB,1 kHz.
Jannitetulo × 40(+32dB)
Jakosuodin 100 Hz kytkettäva 2.steen ylipäastö- ja 3.steen alipäastösuoind kanavaa kohti.
Yikuulumisen vaimennus >-60 dB, 1kHz, 700 W teho 8 ohmiin.
Humina ja kohina > -105 dB, A-painotetu suhteessa nimellistehoon 4 ohmin.
Seurantanopeus >12V / ps
Vaimennuskerroin (8 ohm) > 210:1, 20 Hz - 1kHz, 8 ohm
Tulon herkkyys 1,95 V +/- 3 % 1 kHz 4 ohm nimellisteholla, 1,83 V +/- 3 % 1 kHz 2 ohm nimellisteholla
Tulon impedanssi 20 kohm balansoitu, 10 kohm balansoimaton
Virrankulutus 1/8, VA (W) 1435 (890) 2 ohm, 920 (525) 4 ohm, 625 (335) 8 ohm
Virrankulatus 1/3,VA (W) 3050 (2 155) 2 ohm, 1 880 (1 200) 4 ohm, 1 200 (715) 8 ohm
Kulutus ilman kuormaa 195 VA, 90 W
Jähdytys 3 lampötiliippuvaista, nopeudeltaan muuttuvaa tuletinta.
Saatimet 2 etupaneelin vaimenninta, jakosutimen valintakytkn HPF-Normal-LPF
LED-merkkivalot Viisi LED-merkkivaloa kanavaa kohti: Active, Signal, DDT, Temperature ja DC
Sujoaus Lamposuojaus, DC, infraani, virheelliset kuormat, ali- ja yijannite
Liittimet Tulot: Kaksi XLR:n ja 1/4 tuuman yhdistelmaa, Lahdot: Kaksi 1/4 tuuman lapivientia, yksi 2-nastainen ja yksi
4-nastainen kiertolukittava liitin
Rakenne 1,5 mm paksu alumiini
Mitat 89 x 483 x 432 mm etupaneelin takana + 15 mm kahvalle
Nettopaino 6,2 kg*
Bruttopaino 7,9 kg
Nimellstehon mittaukset tehty kaistaleveydella 20 Hz - 22 kHz. Kaikki tehomitlaukset tehty 120 V tai 240 V AC-jannitteella.
2 ohmin vakaa siniaaltotoheo on aikarajoittu katkaisijalla.
Siltakayto ei ole mahdollista.
*Nettopoio ei sisällä virtajohtoa.
IPR2 7500 DSP -tietosivu
| Nimellistheo 2 kanavaa x 2 ohm | 4 750 W 20 ms toistuva purske / 3 750 W 1 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Nimellistheo 2 kanavaa x 4 ohm | 2 800 W 20 ms toistuva purske / 2 450 W 1 % THD / 2 020 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Nimellistheo 2 kanavaa x 8 ohm | 1 550 W 20 ms toistuva purske / 1 425 W 1 % THD / 1 200 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz. |
| Vahimmäisimpedanssi 2 ohm | |
| Suurin RMS-jännitevaihtelu 124 voltia | |
| Taajuusvaste 20 Hz - 25 kHz; +0 dB, -3 dB | |
| 20 Hz - 20 kHz 2 kanavaa x 2 ohm | <0,5% 3 280 W 20 Hz - 4kHz, laskee 3 000 wattin 20 kHz, molemmat kanavat ohjattuna. |
| 20 Hz - 20 kHz 2 kanavaa x 4 ohm | < 0,15 % 2 000 W 20 Hz - 20 kHz, molemmat kanavat ohjattuna. |
| 20 Hz - 20 kHz 2 kanavaa x 8 ohm | < 0,15 % 1 200 W 20 Hz - 20 kHz, molemmat kanavat ohjattuna. |
| Tulon yhteismuotoisen signaalin vaimennus > -75 dB, 1 kHz. | |
| Jännitetulo x 70 (+37 dB) | |
| Jakosuodin | Säädettävä ylipäästö- ja alipäästösuodatin joka kanavalle. Suodatintyypit: 12 dB/okt 2. aste, 18 dB/okt 3. aste, 24 dB/okt 4. aste Butterworth ja 24 dB/okt 4. asteen Linkwitz-Riley |
| Yikuulumisen vaimennus > -60 dB, 1kHz, 1 000 W teho 8 ohmiin. | |
| Humina ja kohina | > -95 dB, A-painotettu suhteessa nimellistehoon 4 ohmiin. |
| Seurantanopeus > 12 V/ps | |
| Vaimennuskerroin (8 ohm) > 200:1, 20 Hz - 1kHz, 8 ohm | |
| Tulon herkkyss | 1,290 V +/- 3 % 1 kHz 4 ohm nimellisteholla, 1,240 V +/- 3 % 1 kHz 2 ohm nimellisteholla |
| Tulon impedanssi 12 kohm balansoitu, 10 kohm balansoinaton | |
| Virrankulutus 1/8, VA (W) | 2 210 (1 440) 2 ohm, 1 550 (950) 4 ohm, 982 (560) 8 ohm |
| Virrankulutus 1/3, VA (W) | 4 260 (3 150) 2 ohm, 3 120 (2 160) 4 ohm, 1 890 (1 200) 8 ohm |
| Kulutus ilman kuormaa | 250 VA, 120 W |
| Jäähdyts | 3 lämpötilariippuvaista, nopeudeltaan muuttuvaa tuuletinta. |
| Säätimet | 2 etupaneelin upotetua vaimenninta, painen tava navigointisäätöpyörä LCD-näytön valikoissa siirymiseen: |
| tulotila, parametrinen EQ, jakosuotimen HPF-Normal-LPF ym. | |
| LED-merkkivalot | Viisi LED-merkkivaloa kanavaa kohti: Active, Signal, DDT, Temperature ja DC |
| Suojaus | Lämpõsujaus, DC, infraäni, virheelliset kuormat, ali- ja ylijännite |
| Liittimet | Tulot: Kaksi XLR:n ja 1/4 tuuman yhdistelmää, Lähdöt: Kaksi uros-XLR-läpivientä, yksi 2-nastainen ja yksi |
| 4-nastainen kiertolukittava liitin | |
| Rakenne | 1,5 mm paksu alumiini |
| Mitat | 89 x 483 x 432 mm etupaneelin takana + 15 mm kahvalle |
| Nettopaino | 6,61 kg |
| Bruttopaino | 8,34 kg |
Nimellstehon mittaukset tehty kaistaleveydella 20Hz - 22kHz . Kaikki tehomitlaukset tehty 120 V tai 240 V AC-jannitteella.
2 ohmin vakaa siniaaltotohe on aikarajoittu katkaisijalla.
Siltakaytö ei ole mahdollista.
*Nettopoio ei sisällä virtajohtoa.
IPR2TM 5000 DSP -tietosivu
Nimellistho 2 kanavaa x 2 ohm 3 230 W 20 ms toistuva purske / 2 530 W 1 % THD, molemmat kanavat ohjattuna 1 kHz.
Nimellistho 2 kanavaa x 4 ohm 1985 W 20 ms toistuva purske / 1700 W 1 % THD / 1 470 W 0,15 % THD, molemat kanavat ohjattuna 1 kHz.
Nimellisto 2 kanavaa x 8 ohm 1 175 W 20 ms toistuva purske / 1 025 W 1 % THD / 880 W 0,15 % THD, molemmat kanavat ohjattuna 1 kHz.
Kuorman vahimmaisimpedanssi 2 ohm
Suurin RMS-jannitevaihelu 105 voltia
Tajuusvaste 20Hz - 22kHz; + / - 0,5dB,1W
20 Hz - 20 kHz 2 kanavaa x 2 ohm <0,5% 2 250 W 20 Hz - 4kHz, laskee 1 640 wattin 20 kHz, molemmat kanavat ohjattuna.
20 Hz - 20 kHz 2 kanavaa x 4 ohm <0,15 % 1 400 W 20 Hz - 10kHz, laskee 1 350 wattin 20 kHz, molemmat kanavat ohjattuna.
20 Hz - 20 kHz 2 kanavaa x 8 ohm <0,15 % 860 W 20 Hz - 4 kHz, laskee 1 000 wattin 20 kHz, molemmat kanavat ohjattuna.
Tulon yhteismuotoisen signaalin vaimennus > -75 dB, 1 kHz.
Jannitetulo × 70(+37dB)
Jakosuodin Säedettäv yipääst- ja alipäastosuodatin joka kanavalle. SuDatintyypit: 12 dB/okt 2. aste, 18 dB/okt 3. aste,
24 dB/okt 4.aste Butterworth ja 24 dB/okt 4.asteen Linkwitz-Riley.
Yikuulumisen vaimennus -60 dB, 1kHz, 700 W teho 8 ohmiin.
Humina ja kohina >-96 dB, A-painotetu suhteessa nimellistehoon 4 ohmin.
Seurantanopeus >12V / ps
Vaimennuskerroin (8 ohm) > 210:1, 20 Hz - 1kHz, 8 ohm
Tulon herkkyys 1,094 V +/- 3 % 1 kHz 4 ohm nimellisteholla, 1,025 V +/- 3 % 1 kHz 2 ohm nimellisteholla
Tulon impedanssi 12 kohm balansoitu, 6 kohm balansoimaton
Virrankulatus 1/8, VA (W) 1435 (890) 2 ohm, 920 (525) 4 ohm, 625 (335) 8 ohm
Virrankulatus 1/3,VA (W) 3050 (2 155) 2 ohm, 1 880 (1 200) 4 ohm, 1 200 (715) 8 ohm
Kulutus ilman kuormaa 195 VA, 90 W
Jäahdytys 3 lampötiliippuvaista, nopeudeltaan muuttuvaa tuletinta.
Saatimet 2 etupaneelin vaimenninta, jakosuotimen valintakytkin HPF-Normal-LPF
LED-merkkivalot Viisi LED-merkkivaloa kanavaa kohti: Active, Signal, DDT, Temperature ja DC
Sujoaus Lamposuojaus, DC, infraani, virheelliset kuormat, ali- ja ylijannite
Liittimet Tulot: Kaksi XLR:n ja 1/4 tuuman yhdistelmaa, Ladhod: Kaksi uros-XLR-lapivientia, yksi 2-nastainen ja yksi
4-nastainen kiertolukittava liitin
Rakenne 1,5 mm paksu alumiini
Mitat 89 x 483 x 432 mm etupaneelin takana + 15 mm kahvalle
Nettopaino 6,2 kg*
Bruttopaino 7,9 kg
Nimellstehon mittaukset tehty kaistaleveydella 20Hz - 22kHz . Kaikki tehomitlaukset tehty 120V tai 240V AC-jannitteella.
2 ohmin vakaa siniaaltotoheo on aikarajoittu katkaisijalla.
Siltakayttoi ole mahdollista.
*Nettopaino ei sisällä virtajohtoa.
