KÄYTTÖOHJE 115iPT4 HUSQVARNA

Kuljetus ja sailytys. 122

Asentaminen. 112

Tekniset tiedot. 123

Toiminta. 113

Lisavarusteet. 124

Huolto. 115

EY-vaatimustenmukaisuusvakuutus. 125

Johdanto

Käytötarkoitus

Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin.

Tuotteen kuvaus

1. Sahapää
2. Ketjun kirstysruuvi
3. Ketjuoljysaillio
4. Terälevy
5. Runkopotki
6. Valjaiden ripustuskoukku
7. Nappaimisto
8. Teleskooppitoiminto
9. KayttoLipaisimen varmistin
10. Käytöliipaisin
11. Etukahva

12. Takakahva

13. Akkulaturi

14. Johto
15. Virran ja varoitusten merkkivalo
16. Akku

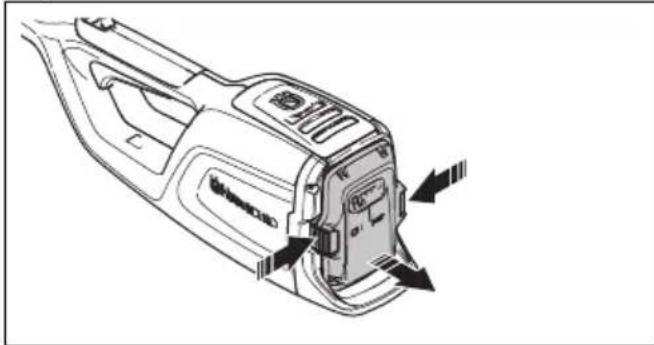

17. Akun vapautuspainikkeet
18. Akun varaustilan painike
19. Varoitusmerkkivalo
20. Akun varaustilan ilmaisin
21. Kännistys-/pysäytyspainike
22. SavE-painike
23. Varoitusmerkkivalo

24. Kaytöohjekirja

25. Valjaat

26. Kuljetussuojus

Laitteen symbolit

VAROITUS! Laite voi olla vaarallinen! Huolimaton tai virheellinen kayttö saattaa aiheuttaa kayttajalle tai sivullisillevakavia vammoja tai kuoleman. On erittain tärkea, etta luet ja ymmarrat tamn kayttoohjeen sisallon. Lue kayttoohe huolelliseti ja varmista, etta ymmarrat sen sisallon,ennen kuin alat kayttä laitetta.

Käytä suojakypärä paikoissa, joissa
pällesi voi pudota esineita. Käytä
hyväksyttyjä kuulonsuojaimia. Käytä
hyväksyttyjä silmasuojaimia.

Käytä hyväksytjä suojakäineita.

Käytä kestäviä luistamattomia jalkineita.

yyyywwxxxxxx

Huomautus: Muita laiteen tunnuksia/tarroja tarvitaan tietyill markkina-alueilla ilmaisemaan erityisi aertifiointivaatimuksia.

Nuolte osoittavat kahvan asennon rajan.

Tasavirta.

Teraketjuoljyn taytlo.

Laitetta tai sen pakkausta ei saa havittä kotitalousjatteen mukana. Vie se asianmukaiseen sahkö- ja elektroniikkalaitteiden keräyspisteseen.

Laite tayttä voimassa olevien EYdirektivien vaatumukset.

Tata laitetta ei ole eristetty sahkoisesti. Jos laite joutuu kosketuksiin jannitteellisten johtimien kanssa tai niiden lahelle, voi seurauksena olla kuolemantapaus taivakava vamma. Sahkojannite voi siirty pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jannite on sitä pidemman matkan se voi kulkea. Sahkojannite voi kulkea myös oksia ja muita esineita pitkin, varsinkin nos ne ovat markia. Pida aina vahintaaan 10 m:n etaisyys laitteen ja jannitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden valillä. Jos joudut tyoskentelemaaan lyhyemmallā turvavalillä, ota aina yhteys ko. sahkoyhtioon varmistaaksesi, etta jannite on katkaistu, ennen kuin aloitat tyosi.

Laitteen käytäjan on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metria lahemmäksi.

Sarjanumero on typpikilvessä. yyyy tarkoittaa valmistusvuotta ja ww valmistusviikkoa. xxxxx on laitteen sarjanumero.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksa kaytetaan, kun jotakin kaytttoohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tàta käytetaän, jos käyttoohjeen noudattamatta jättämisetä voi

seurata kayttajan tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tata kaytetaan, jos kayttoohjeen noudattamatta jattamisestä voi seurata koneen, muiden materiaaalien tai ympariston vauroituminen.

Huomautus: Tata kaytetaan tietyissa tilanteissa tarvittavien lisatiietoen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen kayttamista.

• Irrota akku kayton jälkeen, jotta laite ei käynnisty vahingossa.
  Tämä laite on vaarallinen tyokalu, jos sitä käytetään huolimattomasti tai vaärin. Tämä laite voi aiheuttaa käytäjalle tai sivullisille vakavia vahinkoja tai kuoleman.
• Alä käytä laitetta, jos sen alkuperäisia ominaisuksia on muutetu. Alä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.
  Tarkista laite ennen kayttoa. Katso Tuotteu turvalaitteet sivulla 108ja Huolto sivulla 115. Alä kayta vauroitunutta laitetta. Noudata tasskayttöhjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.
  Lapsia on valvottava, jotta voidaan varmistaa, etteivat he leiki laitteella. Alä koskaan anna lasten tai henkilöden, joille ei ole annettu laitteen ja/tai akun käyttokoulutusta, käyttaa tai korjata sitä. Paikalliset märäykset saattavat rajoittaa käytäjan ikäa.
• Sälytä Iaitetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.
• Säilytä laite lasten ulottumattomissa.
  Laitteen rakennetta ei missaan tapauksessa saa muuttaa ilman valmistajan lupaa. Kaytä aina alkuperäisia lisavarusteita. Hyväksymättömien muutosten ja/tai lisavarusteiden käytto voi aiheuttaa käytäjälle ja muille vakavia vahinkoja tai kuoleman.

Huomautus: Kayttoa saedellän mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja maarayksiä.

Yleiset sahkötyokaluja koskevat varoitukset

VAROITUS: Lue kaikki turvavaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyominen voi johtaa sahköiskuun, tulipaloon ja/tai yakavaan tapaturmaan.

Huomautus: Säastä kaikki varoitukset ja ohjeet tulevaa käytöä varten. Varoituksissa termillä "sähkötyokalu" tarkoitetaan verkkosähkollä toimivaa (johdollista) sähkötyokalua tai akkukaytöistä (johdotonta) sähkötyokalua.

Työalueen turvallisuus

• Pida työalue siistinä ja hyvin valaistuna. Sotkuiset tai hamärät alueet ovat alttiita onnettamuuksville.
• Alä kaytā sahkötyokaluja rajahdysherkässä ympäristössä, esimerkiki herkästi syttyvien nesteiden, kaasujen tai polyn laheisyydessä. Sähkötyokaluista lahtevat kipinat voivat sytyttäpolyn tai kaasut.
• Pida lapset ja sivulliset poissa, kun kaytät sahkötyokalua. Häiriöt voivat saada sinut menettämaan tyokalun hallinnan.

Sahkoturvallisuus

Sahkötyokalun pistokkeen on sovittava pistorasiaan. Alä koskaan muuta pistoketta millään tavoin. Alä kaytä mitään pistokesovittimia maadoitettujen sahkötyokalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vahentävat sahköiskun vaaraa.
- Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jäkaappeja. Sähköiskun riski kasvaa, jos käytäjan keho on maadoitettu.
- Alä altista sahkötyokaluja sateelle tai marille olosuhteille. Sähkötyokaluun paassyt vesi lisäa sahköiskun riskia.
- Alä vahingoita johtoa. Alä koskaan käytä johtoa Kantamiseen, vetamiseen tai pistokkeen irrottamiseen pistorasiasta. Pida johto etaallä kuumuudesta, oljysta, teravista reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisävät sahköiskun riskä.
- Kun kaytā sähkötyökalua ulkona, kayta ulkotiloihin sopivaa jatkojohtoa. Ulkokaytöön sopivan johdon kayttäminen vahentä sahköiskuvaaraa.
- Mikäli et voi välttä sähkötyokalun käytöä koskeissa olosuheissa, käytä maavuotokatkaisinta. Maavuotokatkaisimen käytö vähentä sahköiskun vaaraa.

Henkilökohtainen turvallisuus

• Vaara! Alä kaytä laitetta voimajhtojen laheisyydessä. Laitetta ei ole suunniteltu suojaamaan kayttäjäa sahköiskulta, mikäla laite osuu sähkolinjoihin. Katso turvalliset etäisyddet voimajhtoihin paikallisista märäyksistä ja varmista, etta kaytöalue on turvallinen, ennen kuin kaytät ketjullista oksasahaa.
• Pysy valppana, katso mitä teet ja käytä tervettä järkeä käytäessäsi sahkötyokalua. Älä käytä sahkötyokalua vasyneenä tai alkoholin, huumeiden tai laakityksen vaikutuksen alaisena. Hetken epahuomio sahkötyokaluja käytettaessä voi johtaa yakavaan henkilovahinkoon.
  Käytä henkilökohtaisia suojavarusteita. Pidä aina silmäsuojia. Hengityssuojain, luistamattomat turvakengat, kypärä, kuulosuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytetyinä vahentavat henkilövahinkoja.
• Estä tahaton käynnistys. Varmista ennen virtalähteeseen ja/tai akkuun kytkemistä, työkaluun

tarttumista tai sen kantamista, etta sen virta on katkaistu. Sähkötyökalujen kantaminen sormi katkaisjalla tai niiden kytkemin sahköverkloon tai akkuun katkaisimen ollessa paallä altistaa onnettouuksille.

• Irrota mahdolliset saatovaimet ennen virran kytkemistä sahkötyokaluun. Sähkötyokalun pyorivän osaan kiinnitetty avain voi aiheuttaa henkilövahingon.
• Alä kurota. Sälytä aina tukeva asento ja tasapaino. Tämä mahdollistaa sahkötyokalun paremman hallinnan odottamattomissa tilanteissa.
• Pukeudu oikein. Älä käytä lóysästi istuvia vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi poissa likkuvista osista. Lóysät vaatteet, korut tai pitkät hiukset voivat tartua likkuviin osin.
• Jos käytettävissä on kytkentämahdollisuus polynpoistojarestelmälle, varmista, etta se kytketaa ja että sitä käytetän oikein. Polynpoistojarestelmän käytto voi vähentää polyyn liittyvä riskeja.
• Vaikka olisit käytänyt työkaluja usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamaäräykset. Huolimaton toiminta voi aiheuttaa vakavia vahinkoja sekunnin murto-osassa.
  Tärinapäastö sähkötyokalun varsinaisen kayton aikana voivat poiketa ilmoitetusta kokonaisarvosta tyokalun kayttötavasta riippuen. Käytäjien tulee itsensä suojaamiseksi noudattaa turvatoimia, jotka perustuvat päastöjen arvointiin todellisissa kayttöolosuhteissa (huomioon otaen kaikki kayttöjakson osat, kuten tyokalun pälätäkytchemisaika ja se, milloin se käy joutokäynillä, liipaisimen lisäksi).

Sahkötyokalujen kayttj haolto

• Alä pakota sahkötyökalua. Käytä käytöttokoitukseen sopivaa sahkötyökalua. Oikea sahkötyökalu tekee työn paremmin ja turballisemmin nopeudella, jota varten se on suunniteltu.
• Alä käytä sähkötyökalua,Jos virtaa ei voi kytkeä ja katkaista virtakatkaisimella. Mika tahansa sähkötyökalu, jota ei voi hallita katkaisimella, on vaarallinen, ja se pitäk korjata.
• Irrota pistoke pistorasiasta ja/tai akku sähkötyokalusta ennen kuin teet mitään saatöjä, vaihdat lisavarusteita tai varastoit sähkötyokalun. Sellaiset varotoimet vahentavat riskja, etta sähkötyokalu käynistetaan vahingossa.
• Varastoi käytämattomat sahkötyokalut pois lasten ulottuvila, aläka anna henkilöiden, jotka eivät tunne sahkötyokalua tai naita ohjeita, käytäa sahkötyokalua. Sähkötyokalut ovat vaarllisia kouluttamattomien käytäjen käsissä.

• Huolla sahkötyokaluja. Tarkista, etteivat liikkuvat osat ole vaärin suunnattuja tai tarttuvia, ettei mikaan osa ole murtunut sekä kaikkmuut tekijat, jotka voivat vaikuttaa sahkötyokalun toimintaan. Jos sahkötyokalu on vahingoittunut, korjauta se ennen kayttöa. Monet onnettomuudet johtuvat huanosti huolletuista sahkötyokaluista.

• Pida leikkaustyokalut terävinä ja puhtaina. Oikein huolletut leikkaustyokalut, joiden leikkausreunat ovat terävät, eivät juutu kiinn niin helposti ja ovat helpommin hallittavissa.

• Käytä sahkötyokalua, lisävarusteita, teria jne. näden ohjeiden mukaisesti ottaen huomioon työskentlyolosuhteet ja suoritettavan työn laadun. Sähkötyokalun käytäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

Akkukayttöisten tyokalujen kayttj haolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nineamalla laturilla. Tiynetlaiseen akustoon soveltuva laturi voi aiheuttaa toisen akuston lataamiseen kaytettynä tulipalon vaaran.
  Liitta tyokaluihin ainoastaan niissa kaytettaviksi hyvaksytjä akkuja. Muunlaisten akkujen kayttö voi aiheuttaa tapaturmien tai tulipalon vaaran.
  Kun akkua ei kayteta, pidse etaallmetalliesineista, kuten paperilittimista, kolikoista,avaimista, nauloista, ruuveista tai muista pienistametalliesineista, jotka saattavat aiheuttaakosketuksen liitinten valillä. Akkuliitinten saattaminenkesenän oikosulkuun voi aiheuttaa palovammoja taitulipalon.
• Akusta voi tihkua nestettä värissä olosuhteissa.
  Välta kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos{neste joutuu kosketuksiin silmien kanssa, ota myös yhteys laakärin. Akkuneste voi aiheuttaa ihoärsytstä tai palovammoja.
• Alä käytä vauroitunutta tai muutettua akkua tai tyokalua. Jos laitteessa käytetän vauroituneita tai muutettuja akkuja, tuote ei välttamatta toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, rajähdys tai tapaturma.
• Alä altista akkua tai tyokalua tulele tai korkeille lampötiloille. Laitteen altistuminen tulele tai yli 130 °C:n lampötilalle voi aiheuttaa rajahdyksen.
  Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa märitetyn lampötila-alueen ulkopuolella. Akun lataaminen vaärin tai sallituista lampötiloista poikkeavissa olosuheissaa voi vahingoittaa akkua ja lisätä tulipaloriskiä.

Huolto

• Anna sahkötyokalun korjaaminen patevän korjaajan tehtaväksi, joka käyttaa vain täysin samanlaisia vaihto-osia. Tämä varmistaa, että sahkötyokalu säilyy turvallisena käyttaa.

Oksasahan turvavaroitukset - henkilokohtainen turvallisuus

• Pidä kaikki ruumiinosat poissa teräketjun ulottuvilta, kun kāytāk oksasahaa. Varmista ennen oksasahan kāynnistämista, ettei teräketju osu mihinkään. Hetken huolimattomuus oksasahaa kāytettäessä voi aiheuttaa vaatteiden tai kehon tarttumisen teräketjuun.

• Pidä oksasaha aina tukevassa oteessa oikea käsi takakahvassa ja vasan käsi etukahvassa. Moottorisahan pitäminen kädet painvastaisessa asennossa lisä henkilövahingon riskä, joten sitä ei pidä tehdä koskaan.

• Pidä oksasahaa käsissärtartumalla ainoastaan sen eristettyihartuntapintoihin, sillä teräketju voi osua näkymättömissä oleviin johtoihin tai omaan virtajohtoonsa. Jos teräketju osuu jännitteseen johtoon, oksasahan paljaat metalliosat tulevat jännitteisiksi ja käytäjä voi saada niista sahköiskun.
• Käytä suojalaseja. Lisäsuojausta kuulolle, pälle, käsille ja jaloille suositellaan. Asianmukainen suojavarustus pientaà lentävistä roskista tai teräketjun tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskä.
• Alä käytä saaha puussa, tikkailla, katolla tai epävakaalla alustalla. Tällainen sahan käytö voi aiheuttaa vakavan henkilövahingon.
• Pidä aina kunnollinen jalansija ja käytä moottorisahaa vain seistessäki kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat tai epatasaiset pinnat voivat aiheuttaa tasapainon tai oksasahan hallinnan menettämisen.
• Varo takaisinkimmahdusta, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännityksessä oleva oksa voi osua käytäjään ja/tai heittäa oksasahaa hallitsemattomasti.
• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohut materiaali voi tartua oksasaahan ja lyöda sinua kohti tai vetäa sinut pois tasapainosta.
  Noudata voitelua, ketjun kiristysta sekä teralevyn ja -ketjun vaihtoa koskevia ohjeita. Virheellisesti kiristetty tai voideltu teraketju voj joko katketa tai kasvattaa takapotkun riskia.
  Kanna oksasahaa etukahvasta virta katkaistuna ja poispain kehostasi. Kun kuljetat oksasahaa tai viet sen varastoon, kayta aina teralevyn suojaa. Kun oksasahaa kasetielläan asianmukaisesti pyorivan teraketjun tahattoman kosketuksen vaara on pienempi.
• Sahaa vain puuta. Älä käytä oksasahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa esimerkiki metallia, muovia, kivea tai muita kuin pusia rakennusmaterialiaaleja. Oksasahan käytö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen.
• Pidä kahvat kuivina, puhtaina ja öljytöminä sekä puhtaana vaseliinista. Rasvaiset ja öljiset kahvat ovat liukkaita, mikä voi aiheuttaa hallinnan menettämisen.
• Alä yritä kaataa puuta, ennen kuin ymmarrat sihen liittyvat riskit ja tiedät, miten ne välteään. Puun kaatamisesta voi aiheutuavakavia vammoja käytäjälle tai sivullisille.

• Oksasahaa ei ole tarkoitettu puiden kaatamiseen. Oksasahan käytö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vakavan vahingon käytäjälte tai sivullisille.

• Suosittelemme, etta sahaaensi kertaa kayttavat harjoittelevat runkoen sahausta sahapukilla.

Takapotkun syyt ja keinot sen estämiseen

Terälevyn kärjen osuminen esineeseen tai puun sulkeutuminen ja ketjun sahausuraan puristuksiin jääminen voi aiheuttaa takapotkun. Joissakin tilanteissa kärjen osuminen voi aiheuttaa äkillisen vastareaktion, jolloin terälevy sinkoutuu ylöspain ja kohti käytäjä. Jos oksasa h terälevyn yläosa jäa puristuksiin, terälevy voi tyontya nopeasti taakse kohti käytäjä. Kumpi tahansa näista reactioista voi aiheuttaa oksasahan hallinnan menettämisen, minkä seurauksena voi ollavakava loukkaantuminen. Alä luota yksinomaan oksasahaan asennettuhih turvalaitteisiin. Oksasahan käytäjän on suoritettava useita toimenpiteita, joilla pyritään estämään tapaturmat ja loukkaantumiset sahaustöiden yhteydessä. Takapotku johtuu oksasahan virheellisestä käytõstä ja/tai virheellisista toimintatavoista tai olosuheista, ja se voidaan välttä alla kuvatuilla asianmukaisilla varotoimilla:

• Sailytä pitä vöte oksasahasta siten, etta peukalot ja etusormet ympäröivat oksasanahan kahvat ja molemmat kädet ovat sahan paällä, ja pidä kehosi ja käsivartesi asennossa, jossa pystyt vastaanottamaan takapotkuvoimat. Käytäjä voi hallita takapotkuvoimat, jos ryhtyy asianmukaisin varotoimiin. Älä paästä irti oksasahasta.

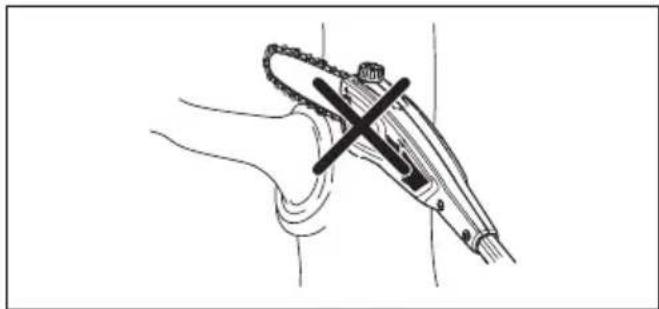

• Alä kurkota liian kauas, äläkä koskaan sahaa olkapäätason ylapuolelta. Tämä auttaa estämään tahattoman kärkikosketuksen ja mahdollstaa paremman oksasahan hallinnan odottamattomissa tilanteissa.
  Käytä varaosina vain valmistajan märittäi terälevyjä ja oksasahavarusteita. Virheelliset terälevyt ja oksasahavarusteet voivat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun.
• Teroita ja huolla oksasaha valmistajan ohjeiden mukaisesti. Syvyyden säädön korkeuden laskeminen voi lisätä takapotkua.

Oksasahan yleiset turvaohjeet

Noudata kaikkia ohjeita, kun irrotat juuttunutta ainesta tai varastoit tai huollat oksasahaa. Varmista, etta kytkin on OFF-asennossa ja akku irrotetu. Oksasahan kaynnistaminen vahingossa juuttunutta ainesta irrotaessa tai laitetta huoltaessa voi johtaavakavaan henkilovahinkoon.

SÄLYTÄ NÄMÄ OHJEET TALLESSA

Henkilkohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen kayttamista.

Käytä aina hyväksyttyä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettouustilanteessa. Anna jälleenmyyän auttaa oikeiden varusteiden valinnassa.

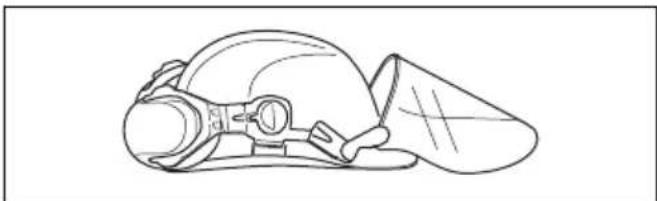

Käytä kypärä, jos on mahdollista, että paahän putoaas esineita.

Käytä hyväksytjä kuulonsuojaimia.

Käytä hyväksyttyä silmäsuojaimia. Visiirä käytettäessä on käytettävä myös hyväksytjä suojalaseja. Hyväksytyllä suojalaseilla tarkoitetaan laseja, jotka tayttavat standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

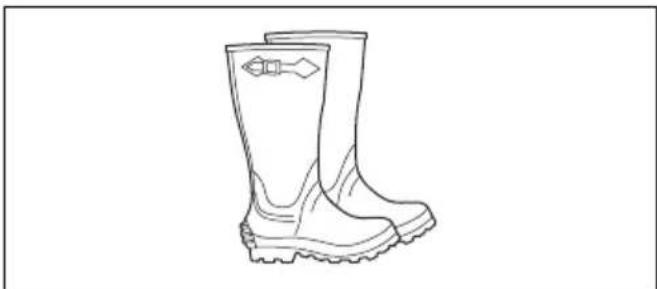

• Käytä turvajalkineita, joissa on luistamaton pohja.

Käytä viiltosuojattuja housuja.
Käytä lujasta materiaalista valmistetuja vaatteita.
Käytä aina vahvakankaisia pitkää housuja ja pitkäihaista takkia. Välta lian loysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai avonaisia jalkineita. Älä myoskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden ylapuolelle.
- Pidä ensiaputarvikkeet helposti saatavilla.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen kayttamista.

Tässa osassa kerrotaan laitteen turvaominaisuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Tuotteen kuvaus sivulla 103, missa namā laitteet koneessasi sijaitsevat.

Laitteen käytöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisatietoja lahimmastahuoltolikkeestä.

VAROITUS: Alä koskaan käytä laitetta, jos sent turvalaitteet ovat vialisia. Laitteen turvavarustus on tarkastettava ja pidettvä kunnossa tassä osassa esitetyllä ravalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeseen korjattavaksi.

HUOMAUTUS: Kaikki koneen huolto- ja korjaustyö vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, etta saat sille ammattaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattilikkeestä, pyydä myyjäa neuvomaan lahin huoltoliike.

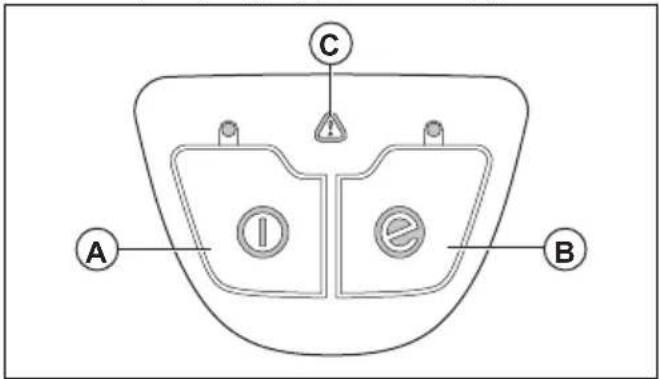

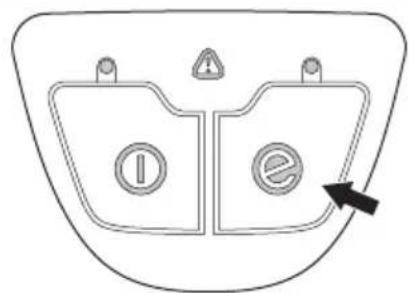

Nappaimiston tarkistaminen

1. Paina käynistys-/pysäytyspainiketta (A) pitkään.

a) Laite on käynnissä, kun merkkivalo palaa.

b) Laite ei ole käynissä, kun merkkivalo ei pala.

1. Lisatietoja SavE-painikkeen (B) toiminnasta on kohdassa SavE-toiminnon kaynnistaminen sivulla 114.
2. Katso osio Vianmaaritys sivulla 121, jos varoitusmerkkivalo (C) palaa tai vilkkuu.

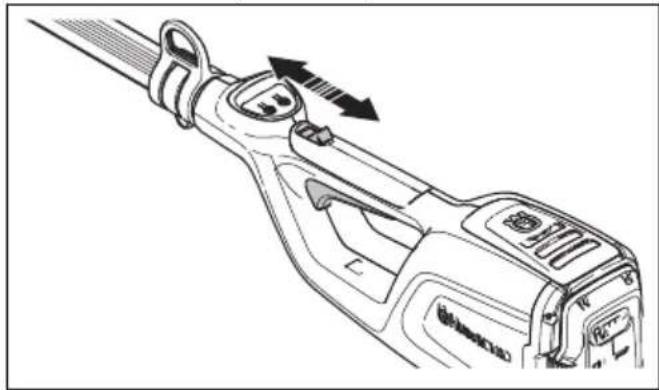

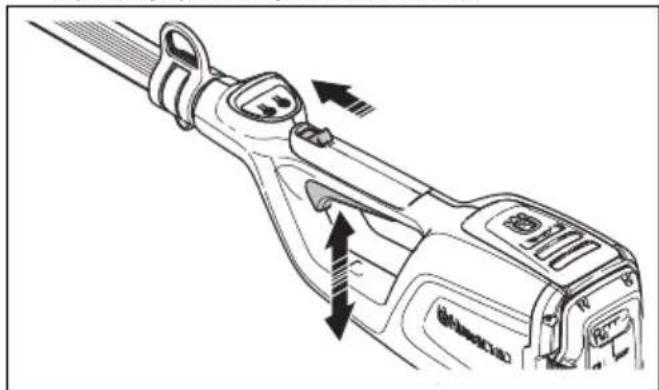

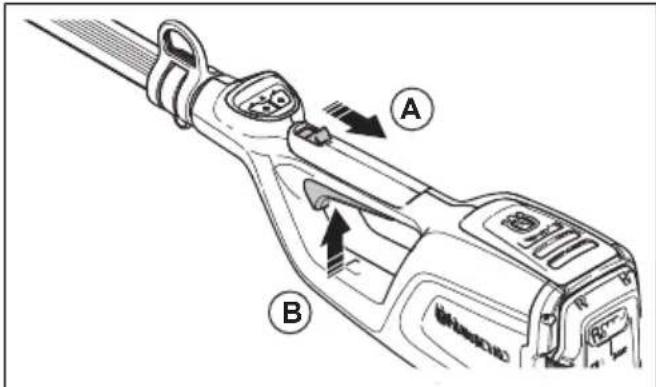

Käytöliipaisimen varmistimen tarkistaminen

Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytölipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisen varmistin体系建设的创新平台 Käytöliipaisenvarmistin体系建设的创新平台

1. Varmista, etta kaytoliipaisin on lukittu, kun varmistin on alkuasennossa.

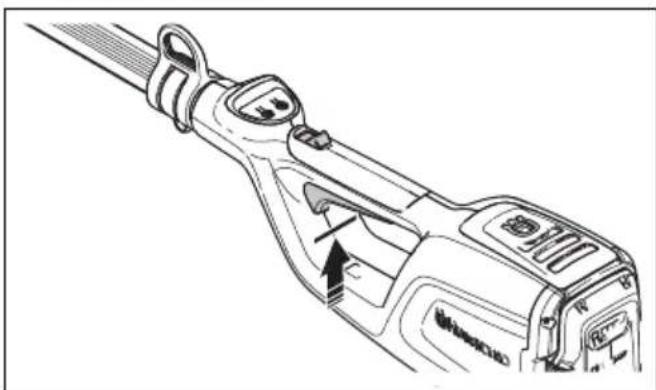

1. Paina käytöliipaisinta ja varmista, etta se palautuu lahtöasentoonsa, kun se vapautetaan.

1. Varmista, etta kayttolipaisin ja sen varmistin liikkuvat vapaasti ja palautusjousi toimii oikein.

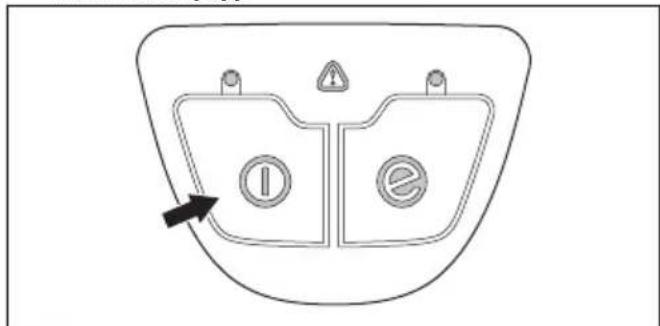

1. Käynnistä laite. Katso kohta Laitteen käynistäminen sivulla 114.
2. Käytä täytta käyntinopeutta.
3. Vapauta käytöliipaisin ja varmista, etta teralaite pysähtyy.

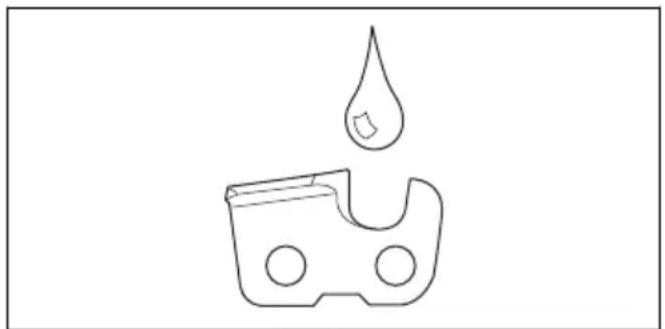

Terälaitteiden turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen kayttamista.

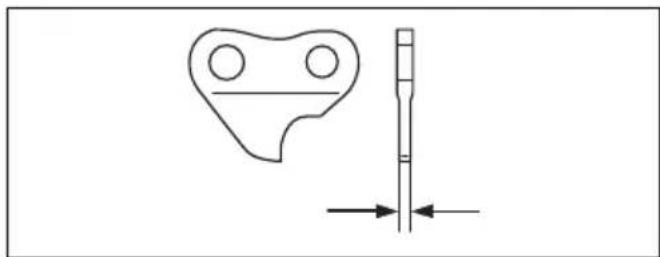

Kayta ainoastaan suositeluja teralevyn ja teraketjun yhdistelmia ja viilausvarusteita. Katso ohjeet kohdasta Huolto sivulla 115.
Kayta suojakaseinita, kun kaytatahuollat teraketjua. Myos liikkumaton teraketju voi aiheuttaa vahinkoja.

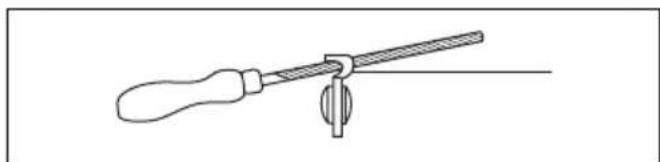

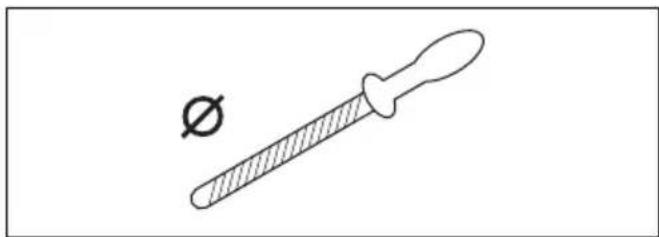

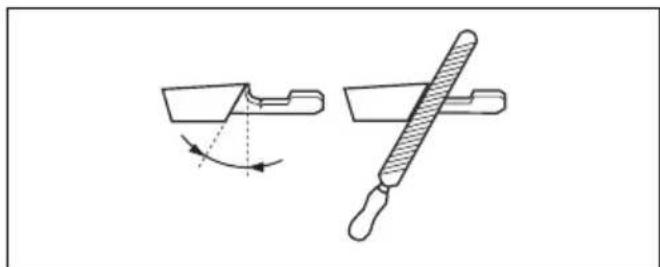

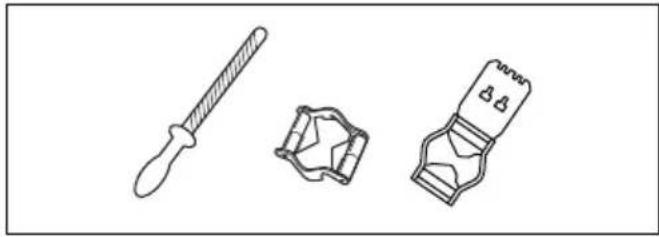

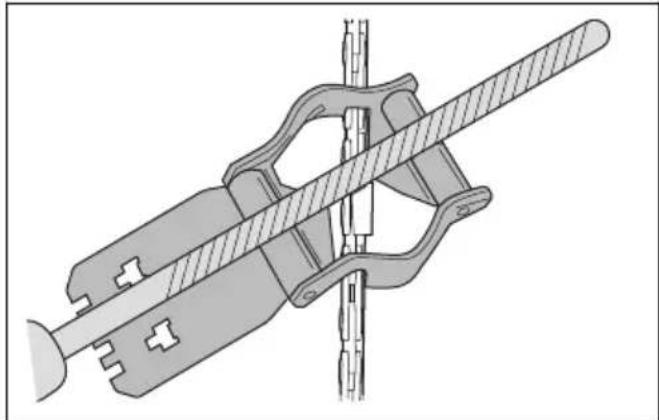

Huolehdi leikkuuhammastuken oikeasta teroituksesta. Noudata ohjeita ja kayta suositelua viilanohjainta. Vauroitunut tai vaarin teroitettu teraketju lisaa onnettomuusvaaraa.

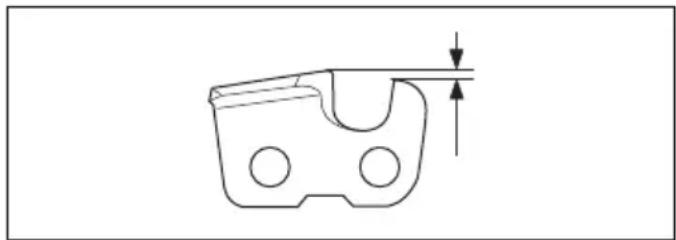

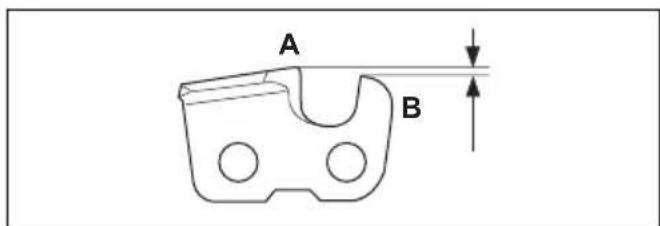

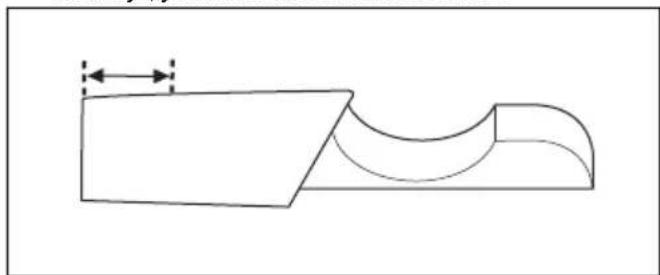

• Pida syvyden saatö oikeana. Noudata ohjeita ja käytä suositeltua syvyden saatöasetusta. Liian suuri syvyden saatöasetus lisä takapotkun vaaraa.

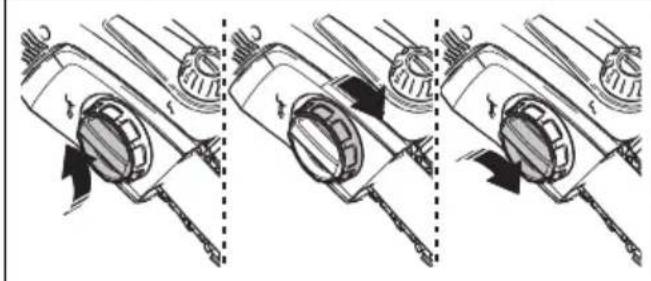

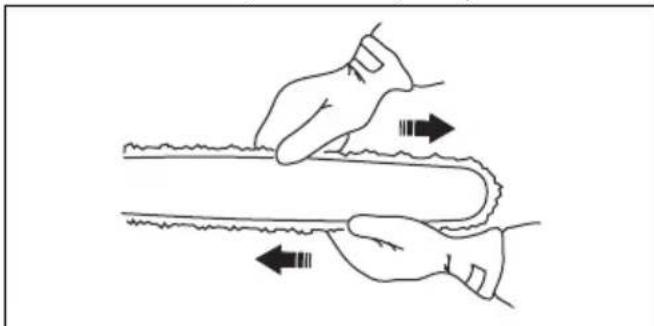

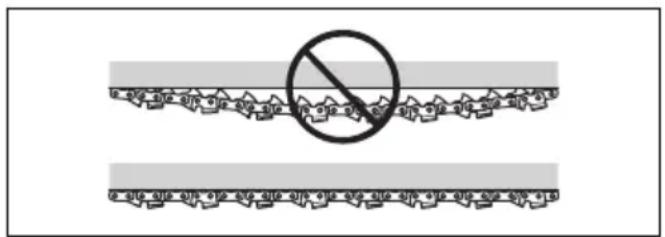

• Varmista, etta teräketju on oikein kiristetty. Jos teräketju ei ole kireaallä teralevyä vasten, teräketju voi irrota. Teräketjun vaärä kireys lisä teralevyn, teräketjun ja ketjun vetopyörän kulumista. Katso Lisavarusteet sivulla 124.

Huolla terälaitteet saännöllisesti ja voitele ne asianmukaisesti. Jos teräketjua ei ole voideltu kunnolla, terälevyn, teräketjun ja ketjun vetopyörän kulumisvaara kasvaa.

Turvallisuusohjeet käytöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen kayttamista ja noudata niitta.

• Huolehdi siitä, etta ihmiset ja eläimet ovat työn aikana vāhintään 15 metrin päässä laitteesta. Kun useampia käytäjiä työskentelee samalla työalueella, on turvaetäisyden oltava vāhintään 15 metri. Muuten vaarana ovatvakavat henkilövahingot. Sammuta laite valittomästi, jos joku tulee lahemmäs. Älä känny laitteen kanssa ympäri tarkistamatta ensin, ettei turva-alueella ole ketään.
• Alä koskaan käytä laitetta huonoissa saaolosuheissa, kuten sumuisella tai sateisella saallä, kovalla tuulella, erittäin kylmällä saallä jne. Erittäin kuuma saa voi aiheuttaa laitteyn ylikuumentumisen. Huonossa saassä työskently on vasyttäva ja voi aiheuttaa vaaratekijöitä, esimerikksi

tehdä alustasta liukkaan, vaikuttaa puun kaatosuuntaan ym.

• Alä anna lasten käyttaa laitetta tai oleskella sen laheisyydessä. Koska laite on helppo käynnistäa, myös lapset saattavat pystyä käynnistämään sen, elleiheitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota laite aina, kun laite on ilman valvontaa.
• Varmista, etteivat ihmiset, eläimet tai muut tekijat päase vaikuttamaan laitteen hallintaan tai joudukosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa.
  Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia kayttaesii. Riisu kuulonsuojaimet valittomasti laitteen pysaytyksen jalkeen.
  Liallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovauroita verenkiertohäiriöistä kärsville henkilöille. Känny läkärin puoleen, jos havaitset oireita, jotka voivat liittyä lialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon varin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.
• Terälaitetta ei saa missän olosuheissa käyttilan, että hyväksytty suojus on asennetu. Jos terään asennetaan värä rä tai vialinen teräsuojus, se voi aiheuttaavakavan tapaturman.
• Sammuta laite aina, poista akku ja varmista, etta teralaite on kokonaan pysahtynyt, ennen kuin alat huoltaa laitetta. Teroitusohjeista poikkeaminen lisaa teraketjun takapotkualtiutta merkittavasti.
• Jos kayton jatkainen tuntuu epavarmalta, kysy nuvoa asiantuntijalta. Käanny jalleenmyyjäsi tai huoltolikkeesi puoleen. Alä tee mitään sellaista, mihin et katso taitosi riittävän.
• Ää tee mitään sellaista, mihin et katso taitosi riittävän.
• Alä koskaan käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät laakkeitä tai muita tuotteita, jotka voivat vaikuttaa nakökykyysi, harkintakykyysi tai kehosi hallintaan.
• Laite voi sinkoutua voimakkaasti sivulle, jos terälevyn kärki koskettaa kiinteään esineeseen. Tätä kutsutaan takapotkuksi. Takapotku voi olla niin voimakas, etta laite/käytäjä lennähtavat johonkin suuntaan ja laitteen hallinta menetetaan. Välta sahaamista terälevyn kärjellä.
• Alä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.
• Seiso aina tasapainoisessa ja tukevassa asennossa. Varmista, etta pystyt likkumaan ja seiisomaan turvallisesti. Tarkista, onko ymparistossa esteita (juuria, kivia, oksia, kuoppia, ojia jne.) akilliselle siirtymiselle. Ole erittain varovainen tyoskennellessasi viettavassmaastossa.
  Tarkasta aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut

ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteseen.

• Ole erittäin varovainen jännityksessä olevia puita sahatessasi. Jännittynyt puu voi sekä ennen lapisahausta etta sen jälkeen sinkoutua takaisin normalaliasentoonsa. Jos olet sijoittunut puun vaärin tai sahaat sitä vaärastä kohdasta, se voi osua sinuun tai laiteseen niin, etta menetät laitteen hallinnan. Molemmat tilanteet voivat aiheuttaavakavan tapaturman.

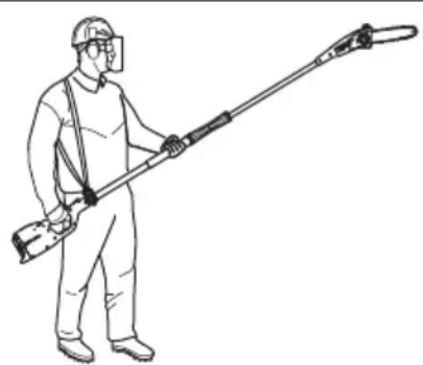

  Seiso tasapainoisessa ja tukevassa asennossa.

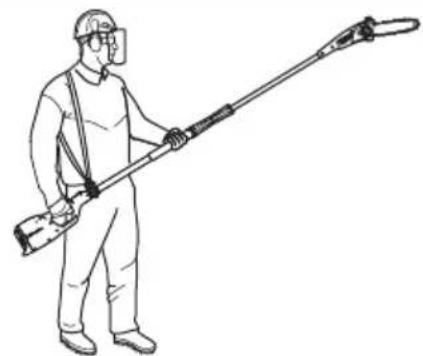

  Kohdista laitteen paino valjaisin. Se helppottaalaitteen käsittelya.
• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

• Pysäytä laite, kun siirrty alueelta toiselle. Pitempiä matkoja siirrtytäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.
• Alä koskaan laske käynnissä olevaa laitetta maahan, jos et pysty valvomaan sitä kokoo ajan.
• Jos laitetta käytetaan alle -10 asteen lampötiloissa, laitetta ja akkua on sailytettävää lammitetyssä tilassa vähintään 24 tuntia ennen työskentelyn aloittamista.
• Alä seiso koskaan suoraan sahattavan oksan alla.
  Tämä johtaa vakavia vammoja tai kuoleman.
  Noudata sovellettavia turvallisuusmaarayksiä työskennellessävi voimajohtojen laheisyydessä.
  Tata laitetta ei ole eristetty sahköisesti. Jos laite joutuu kosketuksiin jannitteellisten johtimien kanssa tai niiden lahelle, voi seurauksena olla kuolemantapaus taivakava ruumiinvamma. Sahkojannite voisiirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jannite on sitä pidemmän matkan se voi kulkea. Sahkojannite voi kulkea myös oksia ja muita esineita pitkin, varsinkin sos ne ovat markia. Pida aina vahintaan 10 m:n etaisyys laitteen ja jannitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden valillä. Jos joudut tyoskentelemään lyhyemmällä turvavällä, OTA aina yhteys ko. sahkoyhtioön varmistaakesesi, etta jannite on katkaistu, ennen kuin aloitat tyosi.
  Viallinen teralaite voi lisata onnettomuksien vaara.

Akkuturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen koneen kayttamista.

• Käytä vain laitteellesi suositeltuja BLi -akkuja. Akkujen ohjelmisto on suojattu.
  Käytä ladattavia BLi -akkuja vain kyseisten Husqvarna-tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttaa muiden laitteiden virtalähteenä.
  Sahköiskun vaara. Alä koske akun napoihin avaimella, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

• Älä käytä akkuja, joita ei voi ladata.

• Alä aseta esineitä akun ilmarakoihin.
• Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheittaa paloja/tai syöpymisvammoja.
• Suojaa akku sateelta ja kostenla olosuheita.
• Alä altista akkua mikroaalloille ja korkealle paineelle.
• Alä yritä purkaa tai rikkoa akkua.
• Alä anna akkuhapon joutua kosketuksiin ihon kanssa. Akkuhappo vahingoittaa ihoa ja aiheuttaa korroosiota ja palovammoja. Jos akkuhappoa joutuu silmiisi, alä hankaa silmiä vaan huutele niitta vedellä ainakin 15 minuuttia. Jos akkuhappoa joutuu iholle, puhdista iho runsaalla vedellä ja saippualla. Hakeudu läakärin.
  Kayta akkua -10-40°C:n lampotilassa.
• Alä pese akkua tai akkulaturia vedellä. Katso Laitteen, akun ja akkulaturin puhdistaminen sivulla 121.
• Äla käytä vialista tai vauroitunutta akkua.
• Sälytä akkuja varastossa kaukana metalliesineista kuten nauloista, ruuveista ja koruista.
• Pidä akku poissa lasten ulottuvilta.

Akkulaturin turvallisuus

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen kayttamista.

Sahköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta.
- Älä käytä muita kuin akun mukana toimitettua alkulaturia. Käytä vain QC -latureita BLi -vara-akkujen lataamiseen.
- Alä yritä purkaa akkulaturia.
- Äla käytä vialista tai vauroitunutta akkulaturia.
- Alä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetamällä pistoke ulos. Alä vedä virtajohdosta.
- Pidä kaikki kaepelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei

kaapeli jää ovien, aitojen tai muiden vastaavien esineiden valin.

• Alä käytä akkulaturia herkösti sytyvien materiaailen tai syöpymista aiheuttavien materiaaalien lahellä. Varmista, etta akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.
• Lataa akku vain sisatiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Alä lataa akkua ulkona. Alä lataa akkua marissä olosuheissa.
  Käytä akkulaturia vain lampötilan ollessa 5-40 °C.
  Käytä laturia kuvassa ja polyttomassymparistossa, jossa on hyvä ilmanvaihto.
• Alä aseta esineita akkulaturin jäähdytsaukköihin.
• Alä liita akkulaturin liittimiä metalliesineisiin, sillä tamä voi aiheuttaa akkulaturin oikosulun.
• Käytä hyväksyttyja ja ehjä pistorasioita. Varmista, etta akkulaturin johto ei ole vahingoittunut. Jos käytät jatkojohtoja, varmista, etta ne eivat ole vahingoittuneet.

Turvaohjeet houltoa varten

VAROITUS: Lue seuraavat varoitusohjeet
ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.
  Käytäjan on huolehdittava ainoastaan tassä käyttohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltolikkeen tehdä suuremmat korjaus- ja huoltotoimet.
• Alä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vauroittaa muovia.
  Laitteen huoltamatta jattaminen lyhentaa sen kayttoikaa ja lisa onnettomuusriskia.
  Laitteen huolto- ja korjaustyot, erityisesti laiteen turvalaitteille tehtavat tyot, vaativat erityiskoulutusta. Jos kaikkia kayttohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytsti, vier laite huoltoliikkeeseen. Siellä laiteesi huolletaan ja korjataan ammattimaisesti.
• Käytä vain alkuperäisiä varaosia.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäista turvallisuutta käsittelevä luku ennen laitteen asentamista.

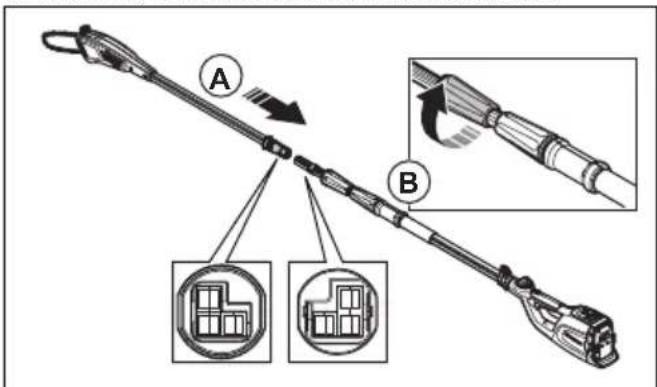

Runkoputken asennus

1. Varmista, etta sahkiitannat ovat kohdakkain.

1. Liïä runkoputken (A) paät yhteen kokonaan.
2. Kiristä runkoputken sahapaan puoleinen ruuvikahva (B).

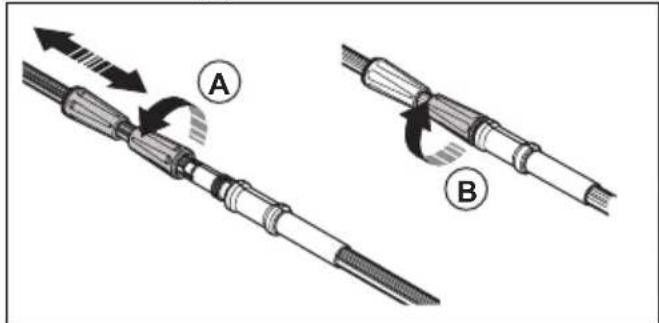

Runkoputken pituuden säätäminen

1. Löysä runkoputken akkukotelon puoleista ruuvikahvaa (A).

1. Säädä runkoputken pituus sopivaksi.
2. Kiristä ruuvikahva (B).

Valjaiden saatäminen

Käytä aina valjaita, kun käytät konetta. Valjaat takaavat parhaan hallittavuuden koneen käytön aikana. Valjaat vähentävät käsien ja selän väsymista.

1. Pue valjaat pällesi.

2. Kiinnitä kone valjaiden ripustuskoukkuun.

3. Sääda valjäiden pituus siten, etta ripustuskoukku on suunnileen oikean lonkkasi korkeudella.

Toiminta

Laitteen toiminnan tarkistaminen

1. Tarkista, ettei ilmanottoaukossa ole likaa tai vaurioita. Poista laitteesta ruoho ja lehdet harjalla.
2. Varmista, etta laite toimii oikein.
3. Kiristä kaikki mutterit ja ruuvit.
4. Varmista, etta sahapaa on kiinnitetty oikein.
5. Tarkista sahapää vaurioiden, kuten halkeamien, varalta. Vaihda sahapää, jos se on vauroitunut.
6. Varmista, etta suojukset eivat ole vaurioituneet ja ettane on kiinnitetty oikein.
7. Tarkista suojus vauroiden varalta.
8. Varmista,etta suojus on kiinnitetty oikein. Alä käytä laitetta ilman suojusta.

Akkulaturin kytkeminen

1. Kytke akkulaturi typpikilven mukaiseen verkkovirtaan ja taajuuteen.
2. Aseta pistoke maadoitettuun pistorasian. Akkulaturin vihrea merkkivalo vilkkuu kerran.

Huomautus: Akku ei lataudu, jos sen lamptotila on yli 50^ / 122^ . Jos lamptotila on yli 50^ / 122^ , akkulaturi jahdyttaa akkua ennen latautumista.

Akun kytkeminen akkulaturiin

Huomautus: Lataa akku,Jos sitä kaytetaan ensimmäisen kerran.Uuden akun varaus on vain 30%

1. Varmista, etta akku on kuiva.
2. Kytke akku aktukulaturiin.

3. Varmista, etta laturin vihrea latausvalo syttyy. Se kertoo, etta akku on oikein kiinn alkulaturissa.

4. Kun akun kaikki merkkivalot (A) syttyvat, akku on ladattu tayteen.

1. Irrota akkulaturi pistorasiasta vetamalla pistoketta.
   Ala veda virtajohdosta.
2. Irrota akku akkulaturista.

Huomautus: Katso lisatietoja akun ja akkulaturin kayttöohjeista.

Akun kiinnittäminen laitteeseen

VAROITUS: Käytä laitteessa vain alkuperäisia Husqvarna-akkuja.

1. Varmista, etta akku on täysin ladattu.

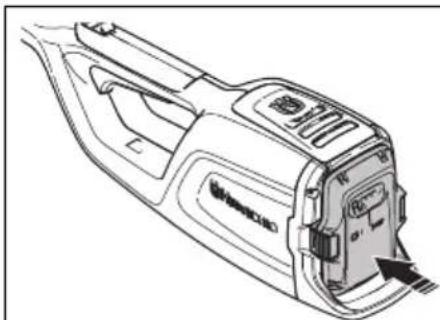

2. Aseta akku laitteen akun pidikkeeseen. Jos akku ei asetu pidikkeeseen vaivatta, sitä ei ole asennettu oikein.

1. Paina akun alaosaa ja työnnä akku kokonaan akun pidikkeeseen. Akku lukittuu paikalleen, kun kuulet napsahduksen.

2. Varmista, etta salvat lukkiutuvat oikein paikoilleen.

Laitteen käynistäminen

1. Paina käynnistys-/pysäytyspainiketta, kunnes vihrea merkkivalo sytty.

1. Ohjaa laitteen nopeutta kaytoliipaisimella.

Oksien katkaisu

VAROITUS: Ole varovainen tyoskennellessävi voimalinjoen laheisyydessa. Putoavat oksat voivat aiheuttaa oikosulun.

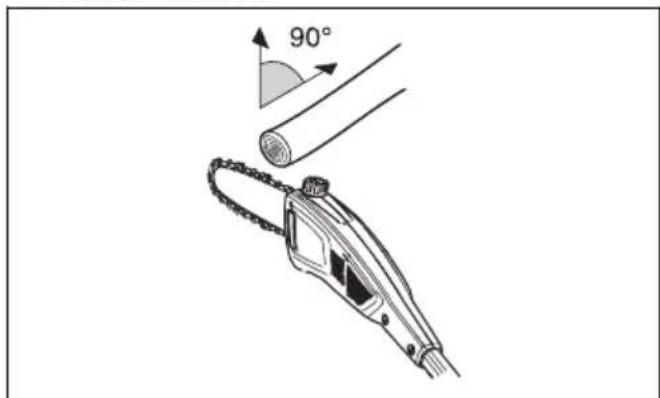

• Jos mahdolista, sijoitu niin, etta voit sahata oksan oikeassa kulmassa

• Sahaa suuret oksat osissa, jotta voit hallita niiden putoamispaikkaa paremmin. Kiinnitta huomiota myos siihen, etta kaatuvat oksat voivat kimmota kayttajäa kohti osuttuaan maahan.

• Alä koskaan saaaa oksan tyvessä olevaa kuoriharjannetta, sillä se hidastaa sahauskohdan paranemista ja lisää sienitautien riskä.

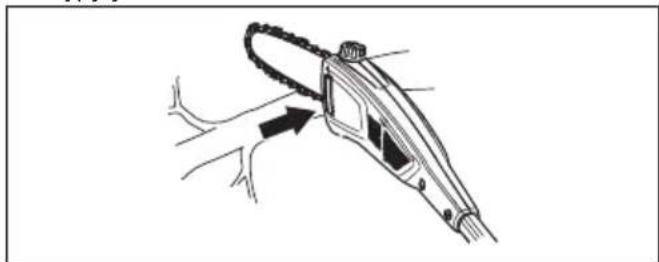

• Käytä leikkuupään juuressa olevaa pidäkettä tukena sahaamisen aikana. Tämä estaa terälaitteen hypytyksen oksaa sahatessa.

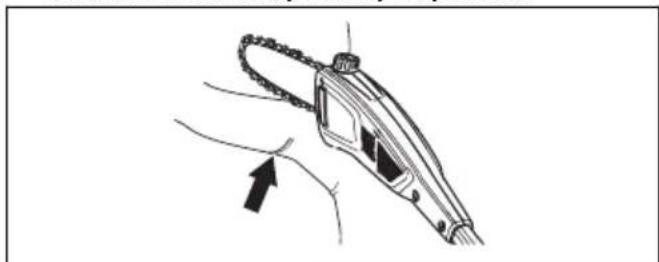

• Sahaa lovi oksan alapintaan ennen oksan sahaamista poikki. Tämä estäa kaarnaa tai tuoha repetytymästa, mikä hidastaisi paranemista ja voisi aiheuttaa puulle pysyviä vauroiota. Loven syvyss saa olla enintään 1/3 oksan paksuudesta, jotta ketju ei jumiudu. Anna ketjun pyöärä samalla, kun vedat terälaitteen oksasta, jotta ketju ei jumiudu.

• Seiso tukevasti ja varmista, etteivat oksat, kivet ja puut haittaa tyontekoasi.

VAROITUS: Älä koskaan aktivi
käytöliipaisinta, jos et näre koko terälaitetta.

SavE-toiminnon käynistäminen

Laitteessa on SavE-toiminto. SavE-toiminto takaa pisimmän mahdollisen käytöajan yhdellä akun latauksella.

1. Paina SavE-painiketta. Merkkivalo sytty sen merkiki, etta -toiminto on käytössa.

1. Sammuta SavE-toiminto painamalla uudestaan SavE-painiketta.

2. Paina pysäytyspainiketta, kunnes vihrea merkkivalo sammuu.

3. Irrota akku laitteesta. Paina kahta vapautuspainiketta ja vedä akku ulos.

Laitteen pysayttäminen

1. Vapauta käytöliipaisin.

Huolto

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsitteleva luku ennen laitteen huoltamista.

Huoltokaavio

VAROITUS: Irrota akku, ennen kuin alat tehdä huoltotoimia.

VAROITUS: Irrota akku ennen laitteen huoltamista.

Alla on luettelo laitteelle tehtavista huoltotoimista. Lisatietoja on huoltoa kasittelevasskappaleessa.

Huolto Päivittäin Vikoittain Kuukausittain
Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä.	X
Varmista, että käynistys-/pysätyspainike toimii oikein eikä se ole vialinen.	X
Varmista, että käytöliipaisin ja sen varmistin toimivat asianmukaisesti turvallisuutta ajatellen.	X
Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä.	X
Pidä kahvat kuivina ja puhtaina. Varmista, et- tei kahvoissa ole öljä tai rasvaa.	X
Varmista, että teräketjun suojus ei ole vaur- ioitunut. Vaihda suojus, jos se on vaurioitu- nut.	X
Varmista, että kaikki ruuvit ja mutterit on kir- istetty.	X
Puhdista öljysäiliön korkki. X
Varmista, että akun vapautuspainikkeet toi- mivat ja lukitsevat akun laitteeseen.	X
Tarkista, että laturi on ehjä ja toimii oikein. X
Varmista, ettei akku ole vaurioitunut. X
Varmista, että akku on ladattu. X
Varmista, että akkulaturi ei ole vaurioitunut. X
Tarkista kaikki kaapelit ja liitännät. Varmista, että vaurioita tai likaa ei ole.		X
Puhdista teräketjun suojus. X
Tarkista akun ja laitteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.			X
Varmista, ettei sahapää ole vaurioitunut. Vaihda sahapää, jos se on vaurioitunut.	Kaikki sahapääähän liittyvät huoltotoimet on annettava valtuutetun Husqvarna-huollon tehtäväksi.
Tarkista ketjun vetopyörä kolumien varalta. Vaihda ketjun vetopyörä noin 100 käytö tunnin jälleen tai tarvittaesa useammin.

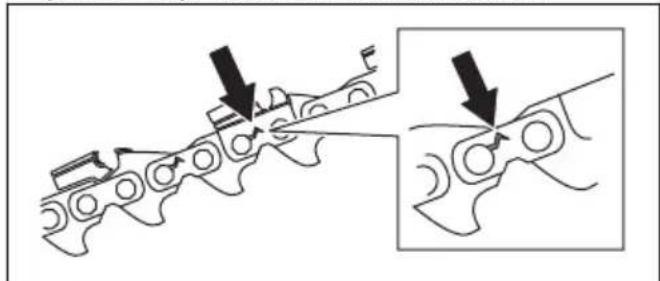

Terävarustuksen tarkistaminen

1. Tarkista, etta niiteissä tai lenkeissä ei ole halkeamia ja etta niittejä ei ole irti. Vaihda tarvittaessa.

1. Varmista, etta teraketju taipuu helposti. Jos teraketju on jaykkä, vaihda se.
2. Vertaa teraketjua uuteen teraketjuun ja tarkista, ovatko niitit ja lenkit kuluneet.
3. Vaihda teraketju, kun leikkuuhampaan pisin osa on alle 4 mm:n (0,16 in) pituinen. Vaihda myos teraketju, jos leikkaimissa on halkeamia.

Terälevyn vaihtaminen

1. Kännä lukitusnuppia vastapäivään ja irrotasuojakansi (A).

1. Irrota teralevy, jossa on teraketju paikallaan.
2. Irrota teräketju terälevystä.
3. Irrota pultti (D) ja hammaspyörä. Pidä hammaspyörä lähellä.
4. Asenna hammaspyörä ja pultti (D) uuteen terälevyyn.
5. Aseta teräketju terälevyn ohjausuraan.
6. Asenna terälevy ja hammaspyörä (B) terälevyn tappiin (E).
7. Asenna teräketju ketjupyörän paälle. Varmista, etta leikkuuhampaat osoittavat poispän ketjupyörästa (C).
8. Asenna suojakansi (A) ja kännà lukitusnuppia myötapäivään.
9. Kiristä teräketju. Katso ohtje kohdasta Teräketjunkireyden saätäminen sivulla 119.

Teräketjun vaihtaminen

1. Kännä lukitusnuppia vastapäivään ja irrota suojakansi (A).

1. Irrota teralevy, jossa on teraketju paikallaan.
2. Irrota teraketju terlevysta.
3. Aseta uusi teräketju terälevyn ohjausuraan.
4. Asenna teralevy ja hammaspyora (B) teralevyn tappiin (E).
5. Asenna teraketju ketjupyorän paälle. Varmista, etta leikkuuhampaat osoittavat poispain ketjupyörästa (C).
6. Asenna suojakansi (A) ja kännä lukitusnuppia myötapäivään.
7. Kirista teraketju. Katso ohjeet kohdasta Teraketjun kireyden saataminen sivulla 119

Teräketjun teroittaminen

Terälevyä ja teräketjua koskevat tiedot

VAROITUS: Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös likkumaton teräketju voi aiheuttaa vahinkoja.

Vaihda kulunut tai vahingoittunut teralevy tai teraketju suositeluun teralevyn ja teraketjun yhdistelmaa. Suositukset antaa Husqvarna. Tama on valttamatonta laitteen turvatoimintojen sailyttamiseksi. Kohdassa Lisavarusteet sivulla 124 on lueteltu varaosiksi suosittelemamme teralevy- ja teraketjuyhdistelmat.

• Terälevyn pituus, tuumaa/cm. Terälevyn tiedot lóytvát yleensa terälevyn takapäästä.

Karkipyoranhampaidenhukumaa(T).

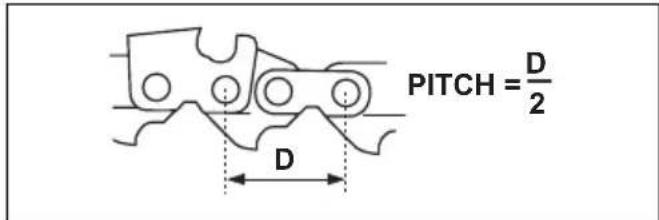

• Teräketjun jako, tuumaa. Terälevyn kärkipyörän hammastuksen ja vetopyörän etäisyyden on vastattava teräketjun vetolenkkien välistä etäisyyttä.

• Vetolenkkien lukumäärä (kpl). Terälevyn typpi maärävetolenkkien lukumäärän.

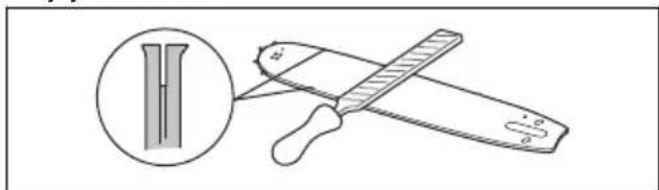

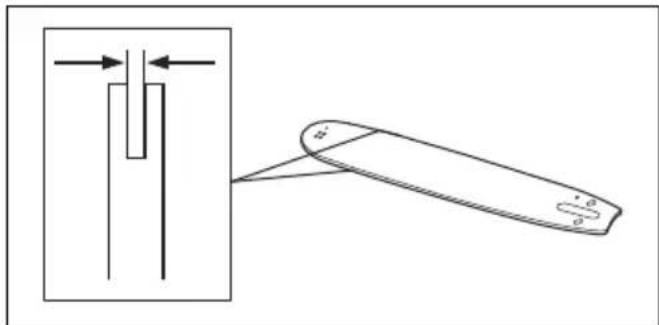

• Terälevyn ohjausuran leveys, tuumaa/mm.
  Terälevyn ohjausuran leveyden on oltava sama kuin ketjun vetolenkkien leveys.

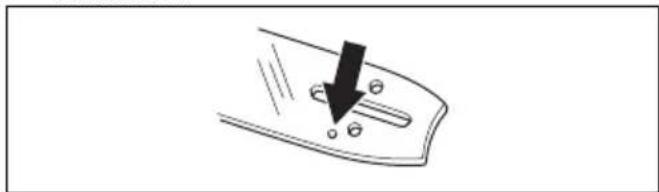

• Teräketjun öljyreikä ja ketjunkiristystapin reikä. Ohjausuran on oltava kohdakkain laitteen kanssa.

• Vetolenkin leveys, mm/tuumaa.

Yleistä tietoa leikkainten teroituksesta

Alä käytä tylsää teräketjua. Jos teräketju on tylsa, työnnä terälevyä voimakkaammin puun lapi. Jos teräketju on erittäin tylsa, sahauksessa syntyy vain sahanpurua eikä puulastuja.

Teräva teräketju pureutuu kunnolla puuhun, ja sahatessa syntyy pitkiä ja paksuja puulastuja.

Leikkuuhammas (A) ja syvydensaatohammas (B) muodostavat teraketjun leikkaavan osan el teran. Naiden valinen korkeusero maarittaa sahaussvyyden (syvyssasetuksen).

Ota seuraavat asiat huomion leikkainta teroittaessasi:

Viilauskulma.

Leikkuukulma.

Viilan asento.

Pyoroviilan halkaisija.

Teräketjua ei ole helppo teroittaa oikein ilman oikeita apuvälineita. Käytä Husqvarna-vilaohjainta. Nain pystyt varmistamaan parhaan mahdollisen sahaustehon ja takapotkun vaara pysyy vahäisenä.

VAROITUS: Takapotkun voima kasvaa merkittavasti, jos teroitusohjeita ei noudateta.

Huomautus: Katso lisatietoja teraketjun teroittamisesta kohdasta Leikkainen teroittaminen sivulla 118.

Leikkainen teroittaminen

1. Käytä pyörövilaa ja viilanohjainta leikkuuhampaiden teroitukseen.

Huomautus: Katso kohdasta Lisavarusteet sivulla 124, mita viilaa ja ohjainta Husqvarna suosittelee kayttamallesi teraketjulle.

1. Aseta viilanohjain asianmukaisesti leikkaimen pälle. Katso tarkemmat ojeet viilanohjaimen mukana toimitetuista ohjeita.
2. Liikuta viiiaa leikkuuhampaiden sisäpuoleltaulkopuolle. Kevenna otetta paluucedon ajaksi.

1. Viilaa kaikke leikkuuhampaat yhdeltä puolelta.

2. Kännä laite toisin pän ja vilaa hampaat toiselta puoletta.

3. Varmista, etta kaikki leikkuuhampaat ovat samanpituisia.

Yleistä tietoa syvyysasetuksen muokkaamisesta

Syvyssasetus (C) laskee leikkuhammasta (A) teroitettaessa. Jotta sahausteho sailyy parhaana mahdollisena, viilaa saatohammasta (B) niin, etta suositeltu syvyssasetus saavutetaan. Katso ohjeet terakjetjun oikean syvyssasetuksen saavuttamiseen kohdasta Tekniset tiedot sivulla 123

VAROITUS: Lian suuri syvyssasetus lisä teraketjun takapotkualtiutta!

Syvyssasetuksen muokkaaminen

Katso ohjeet kohdasta Yleistä tietao leikkainten
teroituksesta sivulla 118 ennen syvyden saatöä tai
leikkaimien teroittamista. Suosittelemme, etta
syvyssasetus sādetään joka kolmannella teraketjun
teroituskerralla.

Suosittelemme, etta kaytataatamisessa viaulsohjaintamme, jotta saatohampaan mitta ja kulma saadaan oikeiksi.

1. Käytä syvyysasetuksen muokkaamiseen lattaviilaa ja syvyydensaatötyokalua. Käytä saatamiseen ainoastaan Husqvarna-syvyddensaatötyokalua, jotta saatohampaan mitta ja kulma saadaan oikein.
2. Aseta syvydensaatotyokalu teraketjun palle.

Huomautus: Lue tarkemmat kayttöohjeet syvyssaatotyokalun pakkauksesta.

1. Viilaa lattaviilalla saatohampaan paalte se osa, jokatyontyy syvyydensaatotyokalun yli.

Teräketjun kireyden säätäminen

VAROITUS: Väärin kiristetty teräketju saattaa irrota terälevysta ja aiheuttaa vakavan vahingon tai kuoleman.

Teraketju pitenee kayton myot. On tärkeaa saatata teraketjun kireyta saannollisesti, jotta kireys on oikea.

Tarkista teräketjun kireys ennen laitteen käyttoa. Kiristä teräketju mahdollisimman kireälle, mutta niin, etta se pyörii kasin pyöritettaessä.

Huomautus: Uusi teraketju vaatii sisäänajon. Tarkista sen aikana kireys tavallista useammin.

1. Avaa ketjun kireydensäedin kaantamalla lukitusnuppia vastapäivään.

1. Kirista teraketju käntämälä ketjun kireydensäadintä myotapäivän. Kirista teraketjua mahdollisimman paljon. Sen on oltava kireälla teralevyä vasten.
2. Tarkista, etta teraketjua on helppo pyorittaa kasin ja etta se ei roiku loysana teralevyn alapuolella.

1. Tarkista, etta teraketjua on helppo pyorittaa kasin ja etta se ei roiku loysana teralevyn alapuolella.

Terälaitteen voitelu

VAROITUS: Riittamaton teralaitteen voitelu voi aiheuttaa teraketjun katkeamisen, mikai voi aiheuttaa vakavan, jopa hengenvaarllisen tapaturman.

VAROITUS: Älä käytä jäteoljya! Jäteoljy on vaarallista ihmisille, laitteelle ja ympäristolle.

Teräketjuölj

Käytä teräketjuun hyvin tarttuvaa teräketjuöljä. Teräketjuöljön on sailytettäv viskositeettinsa

kaikissa säölosuhteissa, niin kuumana kesäivänä
kuin kylmässä talvisässäkin.

• Husqvarna-teraketjuoljyn kayttäminen pidentä niin teraketjun kaytöikää ja vahentä ymparistohaittoja. Jos Husqvarna-teraketjuoljyei ole saatavana, käytä tavallista teraketjuoljya.
• Jos teräketjufen voiteluun tarkoitettua öljä ei ole saatavana, käytä EP 90 -vaihteistoöljä.

Tarkista öljyn taso sailiössäaannöllisesti, jotta teräketju ja terälevy eivat vaurioidu.

Öljyn lisaäminen

Täytä teräketjuöljyllä tunnin käytön jälkeen tai kun akku on tyhja.

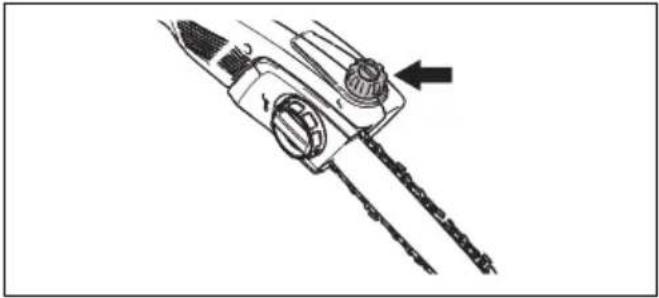

1. Avaa sahapaan ylaosassa oleva oljysailion korkki.
2. Täytä Husqvarna-teräketjuöljylla.
3. Laita oljysaliön korkki paikalleen.

Teraketjuvoitelun tarkistaminen

1. Käynnistä laite ja anna sen käydä 3/4 nopeudella.
   Tähtäa terälevyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.
2. Kun laitetta on kaytety minuutin ajan, vaalealle pinnalle ilmestyy oljyvana.
3. Jos et nae oljyvanaa minuutin jalkeen, puhdista teralevyn oljykanava. Puhdista teralevyn sivulla oleva ura.
4. Käynnistä laite ja anna sen käydä 3/4 nopeudella.
   Tähtäa levyn kärki kohti vaaleaa pintaa ja pidä se noin 20 cm:n etäisyydellä.
5. Kun laitetta on kaytety minuutin ajan, vaalealle pinnalle ilmestyy oljyvana.
6. Jos et nae oljyvanaa minuutin jalkeen, kysy nuvoa valtuutetulta jalleenmyyyjalt.

Tarkistuksen tekeminen, jos voitelu ei toimi

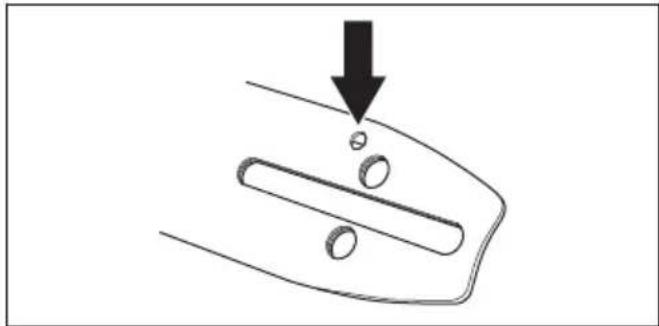

1. Tarkasta, etta teralevyn teraketjuoljykanava on auki. Puhdista tarvittaessa.

1. Tarkasta, etta vaihteistokotelon oljykanava on puhadas. Puhdistarvittaessa.

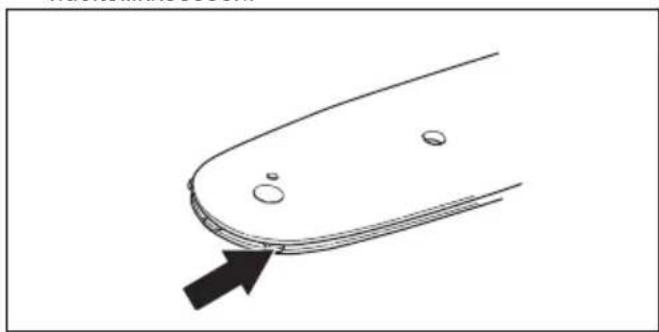

2. Tarkasta, etta teralevyn kärkipyöra pyörii vapaasti. Jos teräketjuvoitelu ei toimi edellä lueteltujen tarkastusten jälkeenkään, ota yhteys huoltolijkeeseen.

Terälevyn tarkistaminen

1. Varmista, etta oljykanava ei ole tukossa. Puhdista tarvittaessa.

1. Tarkista, onko terälevyn reunoilla jäystetty. Poista jäysteel viillall.

1. Puhdista teralevyn ura.

1. Tarkista terälevyn ohjausura kulumien varalta. Vaihda terälevy tarvittaessa.

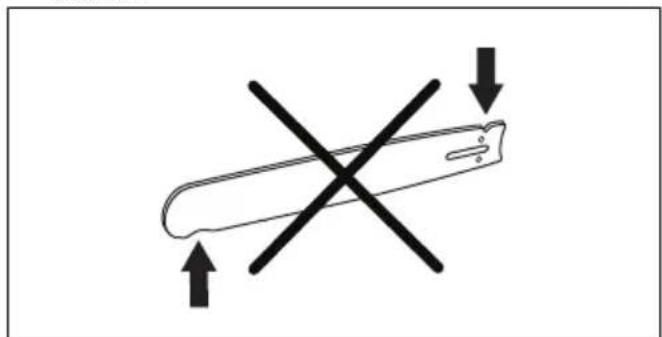

1. Tarkista, onko terälevyn kärki karkea tai pahasti kulunut.

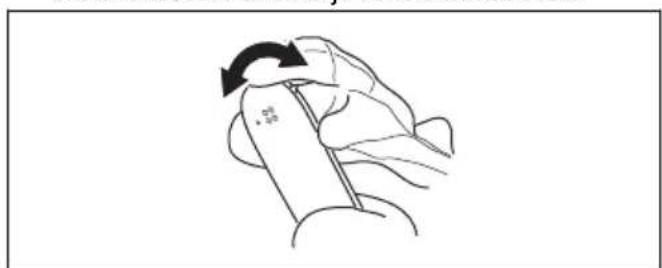

1. Tarkasta, etta teralevyn karkipyorpaasee pyorimaa n vapaasti ja etta karkipyoran voitelureikaei ole tukossa.Puhdista ja voitele tarvittaessa.

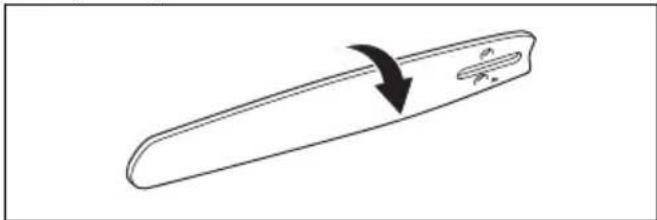

1. Kännä teralevy paivittäin toisinpain, jotta sen käyttoika pitenee.

Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite kayton jalkeen kuivalla liinalla.
2. Puhdista akku ja akkulaturi kuivalla liinalla. Pida akun ohjauskiskot puhtaina.
3. Varmista ennen käytö, etta akun ja akkulaturin liittimet ovat puhtaita.
4. Puhdista öljysäiliön korkin ympärs harjalla.
5. Puhdista suojuksen sisäpinta harjalla.

Akun ja akkulaturin tarkistaminen

1. Tarkista akku vaurioiden, kuten halkeamien, varalta.
2. Tarkista akkulaturi vaurioiden, kuten halkeamien, varalta.
3. Varmista, etta akkulaturin johto ei ole vauroitunut ja ettei siina ole murtumia.

Vianmärits

Nappaimisto

Vika Mahdolliset viat	Mahdolinen ratkaisu
Käynnistyksen vihreä merkkivalo vilkkuu.	Matala akun jännite. Lataa akku.
Punainen vian merk-kivalo vilkkuu	Ylikuormitus. Terälaite on jumissa. Pysäytä laite. Irrota ak-ku. Puhdista ylimääräinen materiaali terälait-teesta. Löysää ketjua.
	Lämpötilavaihtelu. Anna laitteen jähtyä.
	Käytöliipaisinta ja käynnistyspainiketta paï-netaan samaan aikaan.	Vapauta käytöliipaisin ja paina käynnisty-spainiketta.
Laite ei käynnisty. Likaa	akkuliittimissä. Puhdista akkuliittimet paineilmalla tai peh-meällä harjalla.
Punainen virheen merkkivalo sytty.	Laite tarvitsee huoltoa. Ota yhteyttä huoltoliikkeeseen.

Akku

Vika Mahdolliset viat Mahdollinen	ratkaisu
Vihreä merkkivalo vilkkuu. Matala	akun jännite. Lataa akku.
Punainen vian merkkivalo vilkkuu	Akku on tyhjä. Lataa akku.
	Lämpötilavaihelu. Käytä akkua -10-40 °C:n lämpötilassa.
	Ylijännite. Irrota akku akkulaturista.
Punainen virheen merkkivalo syt-tyy.	Akkukennoston väl i lian suuri (1 V).	Ota yhteyttä huoltolikkeeseen.

Akkulaturi

Vika	Mahdolliset viat Mahdollinen ratkaisu
Punainen vian merkkivalo vikkuu Lämptötilavaihtelu. Käytä akkua -5-41 °C:n	Lämptötilas-sa.
Punainen virheen merkkivalo syttyt. Ota yhteyttä huoltolikkeeseen.

Kuljetus ja säilytys

Kuljetus ja sailytys

Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsaadannon märäysten mukaisia.
- Pakkausta ja merkintöja koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.
- Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lahettamista. Noudata kaikkia kansallisia maäräyksiä.
- Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se päase liikkumaan.
- Irrota akku varastoinnin tai kuljetuksen ajaksi.
- Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivat pääse.
- Älä säilytä akkua paikassa, jossa on staattista sahkoä. Älä säilytä akkua metallilaatikossa.
- Säilytä akkua varastossa, jossa lampötila on 5...25 °C (41...77 °F) ja jossa se ei ole suorassa auringonvalossa.
- Säilytä akkulaturia varastossa, jossa lampötila on 5...45 °C (41...113 °F) ja jossa se ei ole suorassa auringonvalossa.
- Lataa akku ennen pitkäikaista säilytystä niin, etta sen varaustaso on 30–50 %.

• Säilytä akkua kuivassa ja suljetussa tilassa.
• Pidä akku erilläan akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumtomien henkilöden koskea laitteeseen. Säilytä laitetta likollissessa tilassa.
• Puhdista laite ja tee täysi huolto ennen pitkäikaista säilytysta.
• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen valttämiseksi.
• Kiinnitta laite hyvin kuljetuksen ajaksi.

Akun, akkulaturin ja laitteen havittäminen

Alla oleva symboli kertoo, etta tuotetta ei saa havittaa kotitalousjatteen mukana. Vie se asianmukaiseen sahkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estamän sekä ymparistö- etta henkilovahinkoja.

Saat lisätietoja paikallisviranomaisila, jätehuollola tai jalleenmyyjaltasi.

Tekniset tiedot

Tekniset tiedot

	115iPT4
Moottori
Tyyppi PMDC 36V
Ketjun nopeus, m/s 10
Ominaisuudet
Virransästötila savE
Öljysäiliö
Tilavuus, l/cm3	0,07/70
Paino
Ilman akkua, kg 4,1
Äänitasot9
Ekvivalentti änenpainetaso käytäjän korvan tasalla, dB(A) 82,2
Tärinātasot10
Kahvojen tärinātasot standardin ISO 22867 mukaan mitattuna, m/s2
Kokoontaitettuna, etu-/takakahva 1,1/1,2
Pidennettynä, etu-/takakahva 1,5/1,1

Käytä laitteessa vain alkuperäistä Husqvarna BLi -akkua.

Hyväksytyt akut

Akku Bli10
Tyyppi Litiumioni
Akun kapasiteetti, Ah 2,0
Nimellisjännite, V 36
Paino, kg 0,8
Akku BLi20
Tyyppi Litiumioni
Akun kapasiteetti, Ah 4,2 (VTC4) 4,0 (HD2)
Nimellisjännite, V 36 36,5
Paino, kg/lbs 1,2/2,6 1,2/2,6

Hyväksytyt akkulaturit

Akkulaturi QC 80
Tulojännite, V 100–240
Taajuus, Hz 50–60
Teho, W 80

Lisāvarusteet

Terälevyn ja -ketjun yhdistelmät

Alla olevat yhdistelmät ovat CE-tyyppihyväksyttyä.

Terälevy Teräketju
Pituus, tuumaa Jako, tuumaa Säätöhammas, mm Typpi				Pituus, vetolenkkien lukumäärä
10	1/4	1,3	Husqvarna H00	58

Teraketjun teroittaminen ja villanohjain

Käytä suositeltua viilanohjainta, jotta vilauskulmat ovat oikeat. Suosittelemme aina käytämaan teraketjunteroittamisessa suositeltua viilanohjainta.

Jos et tieda laitteessasi olevaa teraketjumallia, pyydä nuvoa huoltolikkeestä.

xx mm/tuumaa
					mm/tuumaa
00	4,0/5/32	85°	30°	0°	0,65/0,025	5056981-03	5796536-01

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa taten, etta oksasa

Husqvarna 115iPT4 alkaen vuoden 2018
sarjanumeroista (vuosi on ilmoitetu arvokilvessä ennensarjanumeroa) on valmistetu noudattaen seuraavaaNEUVOSTON DIREKTIIVIA:

1. toukokuuta 2006 annetu konedirektiivi 2006/42/EY
2. helmikuuta 2014 annettu direktiivi 2014/30/EY sähkömagneettisesta yhteensopivuudesta.
3. kesakuuta 2011 annettu direktivi 2011/65/EU tiettyjen vaarallisten aineiden kayton rajoittamisesta

Seuraavia standardeja on sovellettu:

EN 62841-1:2015+AC:15, EN ISO 11680-1:2011, EN 55014-1:2017, EN 55014-2:2015

NB 0905 Intertek Deutschland GmbH Stangenstraße 1
70771 LEINFELDEN-ECHTERDINGEN, Saksa, on
suorittanut EY-typpitarkastuksen konedirektiivin
(2006/42/EY) artiklan 12 kohdan 3b mukaisesti. EY-typpitarkastuksen sertifkaatin numero on:
18SHW1417-01

Huskvarna, 2018-12-10

Pär Martinsson, kehityspäällikkö (Husqvarna AB:n valtuutetu ja teknisestä dokumentaatiosta vastaava edustaja)

Sommaire
