Tuotetyyppi	Hallittava Gigabit-verkkokytkin
Merkki	TP-Link
Malli	T1700G28TQ
Porttien lukumäärä	28 Gigabit RJ45 -porttia + 4 SFP+-paikkaa (10 Gigabit)
Konsolportti	1 RJ45-konsolportti komentorivihallintaa varten
Hallintaliittymä	Web-käyttöliittymä (HTTP/HTTPS), CLI (konsoli ja Telnet/SSH), Windows-apuohjelma
Kytkentäprotokollat	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Kytkentäkapasiteetti	128 Gbit/s
Mitat (L x S x K)	440 x 220 x 44 mm (1U telinekoko)
Paino	Noin 4,5 kg
Virtalähde	100-240 V AC, 50/60 Hz, enimmäiskulutus 30 W
Ilmanvaihto	Sisäänrakennetut tuulettimet
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % ei kondensoitumista
Asennus	Pöydällä (kumijalat) tai 19 tuuman telineessä mukana tulevilla kiinnikkeillä
Huolto ja puhdistus	Irrota laite, puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä pura, älä altista vedelle, irrota ennen puhdistusta. Virtajohto on oltava helposti saatavilla.
Varaosat ja korjattavuus	Varaosia ei toimiteta. Korjaukset on suoritettava TP-Linkin valtuuttamassa huollossa.
Takuu	TP-Linkin rajoitettu takuu (kesto vaihtelee maittain, katso pakkauksesta)
Hallintaohjelmisto	Easy Smart Configuration -apuohjelma (Easy Smart -kytkimille)

Usein kysytyt kysymykset - T1700G28TQ TP-LINK

Kuinka pääsen kytkimen T1700G28TQ hallintaliittymään?

Yhdistä tietokoneesi kytkimen porttiin. Aseta tietokoneellesi staattinen IP-osoite samassa aliverkossa (esim. 192.168.0.x). Avaa verkkoselain ja kirjoita oletusosoite http://192.168.0.1. Kirjaudu sisään käyttäjänimellä admin ja salasanalla admin (pienillä kirjaimilla).

Kuinka palautan kytkimen tehdasasetuksiin?

Pidä etupaneelin Reset-painiketta painettuna noin 10 sekuntia ja vapauta. Kytkin käynnistyy uudelleen oletusasetuksilla (IP-osoite 192.168.0.1, käyttäjätunnus admin/admin).

Minkä tyyppistä kaapelia tulisi käyttää laitteiden yhdistämiseen?

Käytä Gigabit-porteille vähintään Cat5e Ethernet-kaapeleita. Kuituyhteyksiä varten aseta yhteensopivat SFP+-moduulit (10G) SFP+-paikkoihin.

Voidaanko kytkin asentaa telineeseen?

Kyllä, T1700G28TQ on suunniteltu 19 tuuman telineasennukseen. Kiinnitä mukana tulevat asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla ja kiinnitä kytkin telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Kuinka konfiguroin VLANin T1700G28TQ:ssa?

Kirjaudu sisään web-käyttöliittymään (selaimella). Siirry kohtaan VLAN ja sitten 802.1Q VLAN. Luo uusi VLAN antamalla sille tunnus ja nimi. Lisää halutut portit tagged- tai untagged-tilassa tarpeesi mukaan.

Onko kytkimessä konsolporttia?

Kyllä, T1700G28TQ:ssa on RJ45-konsolportti. Yhdistä se tietokoneeseesi mukana tulevalla konsolikaapelilla (tai USB-RJ45-sarjakaapelilla). Käytä päätelaitteisto-ohjelmaa (esim. PuTTY) asetuksilla: 115200 baudia, 8 databittiä, 1 stop-bitti, ei pariteettia.

Kuinka kytkin kytketään päälle?

Liitä mukana tuleva virtajohto kytkimen takana olevaan liittimeen ja toinen pää maadoitettuun pistorasiaan. Kytkin käynnistyy automaattisesti. Virtakytkintä ei ole: katkaise virta irrottamalla johto.

Mitä etupaneelin merkkivaloja on ja mitä ne tarkoittavat?

Etupaneelissa on jokaiselle portille merkkivalot (linkki/toiminta), yleensä vihreä: tasaisesti palava osoittaa yhteyden muodostuneen, vilkkuva osoittaa verkkotoimintaa. Vihreä PWR-valo osoittaa, että kytkin on päällä, SYS vilkkuu käynnistyksen aikana ja jää sitten palamaan.

Kuinka päivitän kytkimen laiteohjelmiston?

Lataa uusin laiteohjelmistotiedosto TP-Linkin viralliselta sivustolta. Kirjaudu sisään web-käyttöliittymään, siirry kohtaan System Tools > Firmware Upgrade. Valitse .bin-tiedosto ja napsauta Upgrade. Älä irrota laitetta päivityksen aikana.

Mitä teen, jos en pääse web-käyttöliittymään?

Tarkista, että tietokoneesi on samassa aliverkossa (IP-osoite 192.168.0.x). Poista välityspalvelin ja palomuuri väliaikaisesti käytöstä. Varmista, että käytät oikeaa protokollaa (http, ei https). Tarvittaessa palauta kytkin Reset-painikkeella (katso vastaava kysymys).

KÄYTTÖOHJE T1700G28TQ TP-LINK

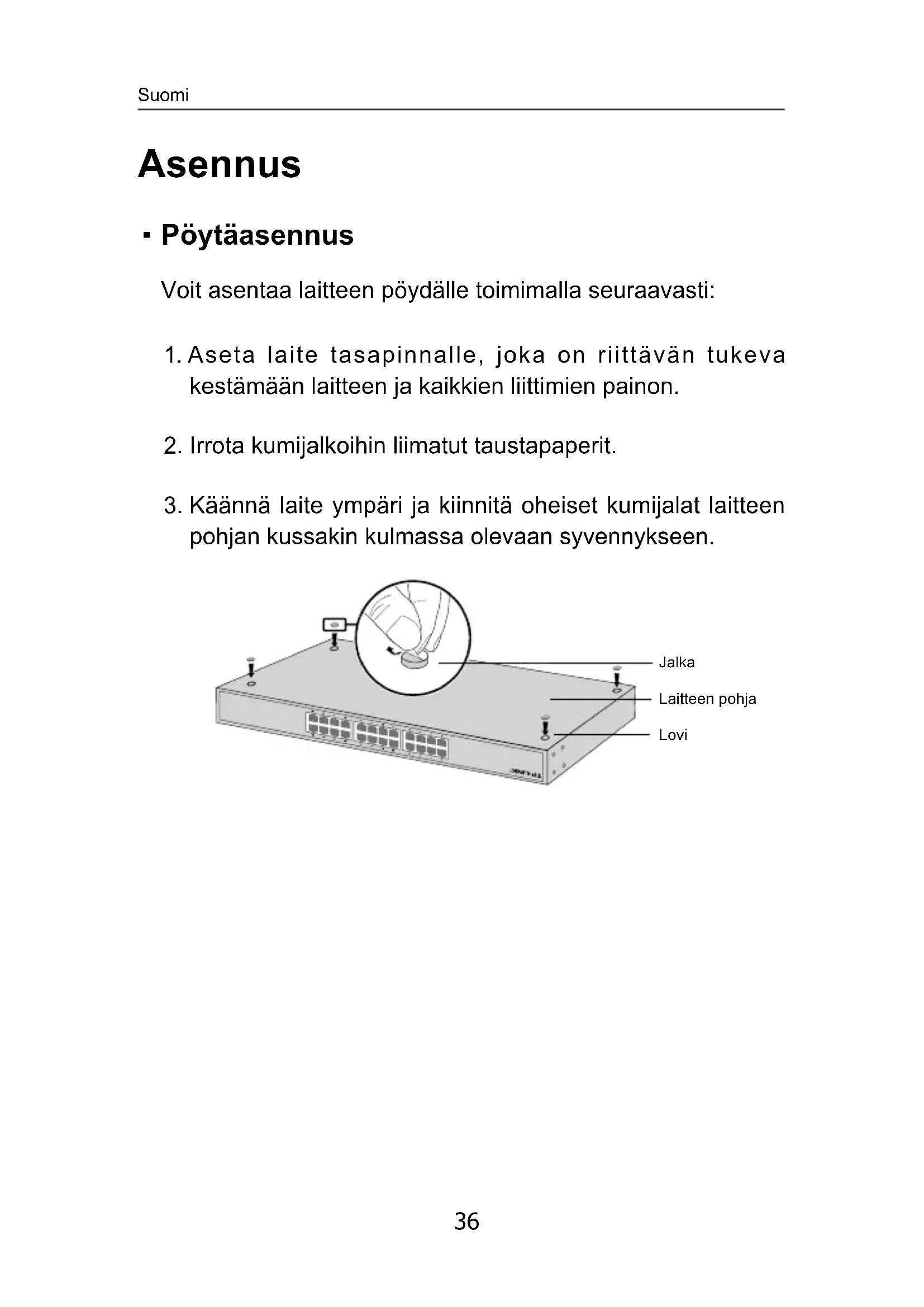

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.

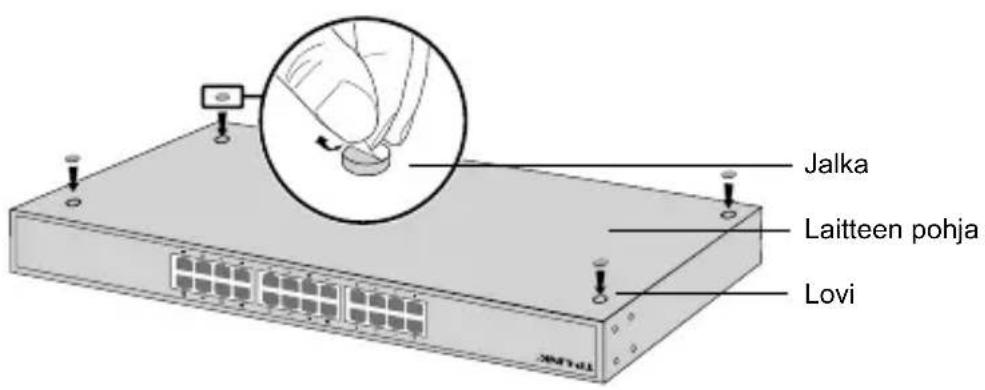

3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.

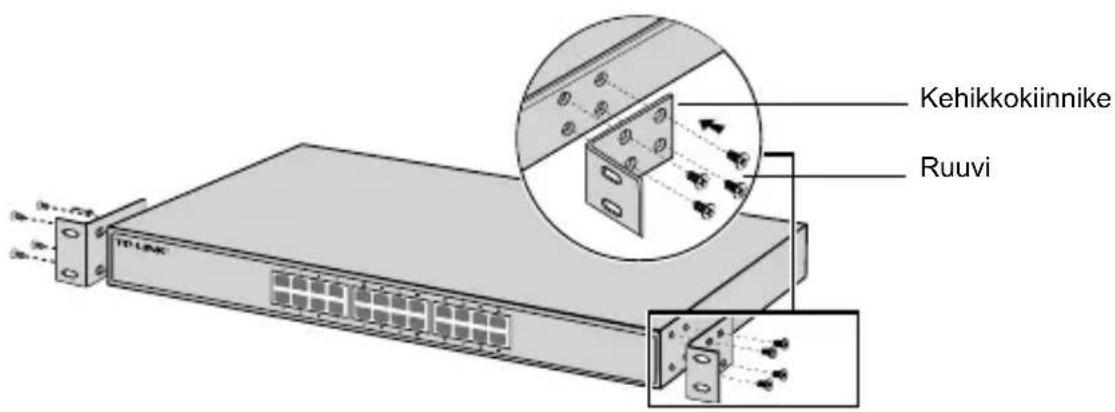

2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

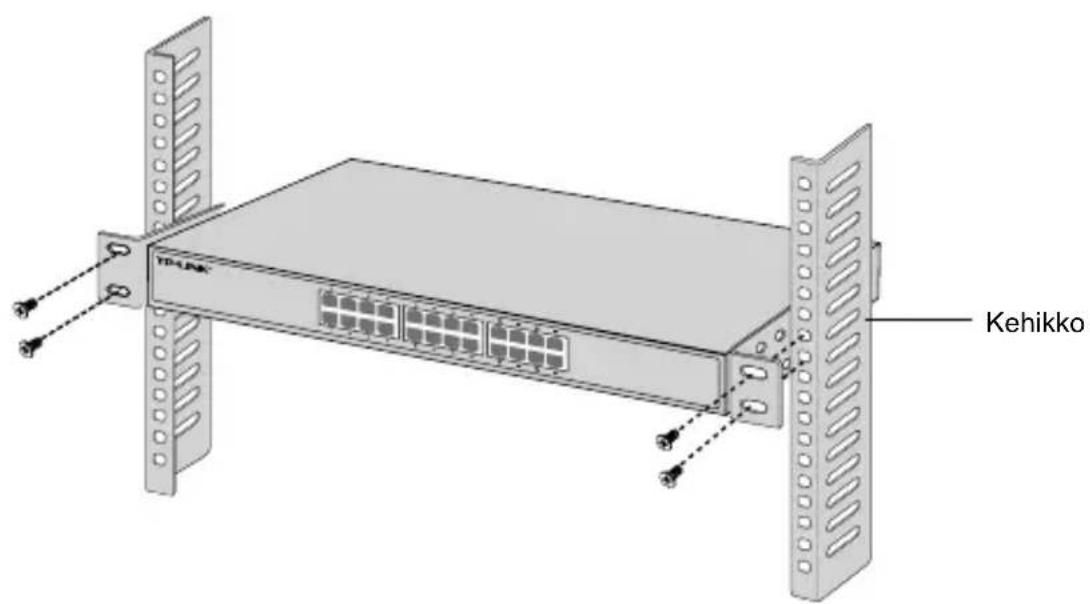

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

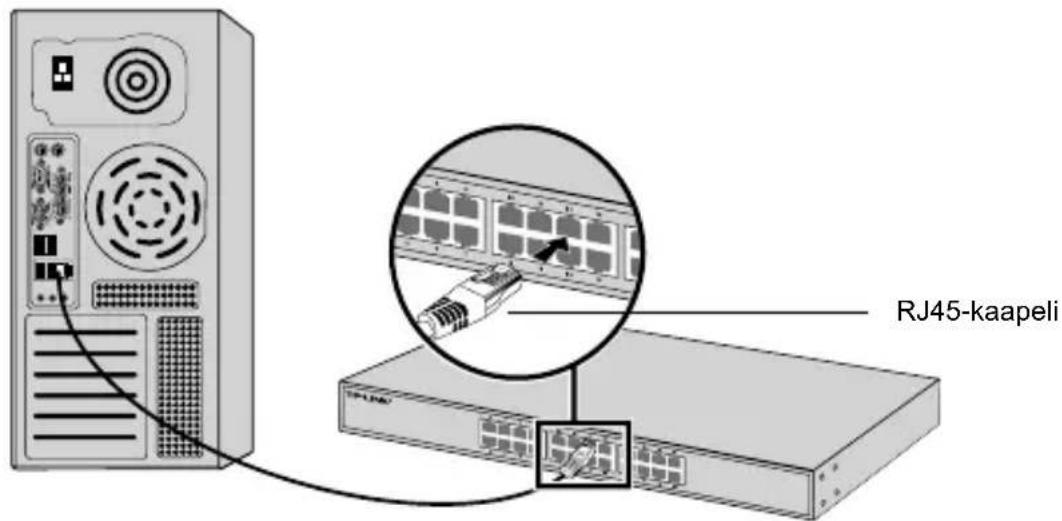

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

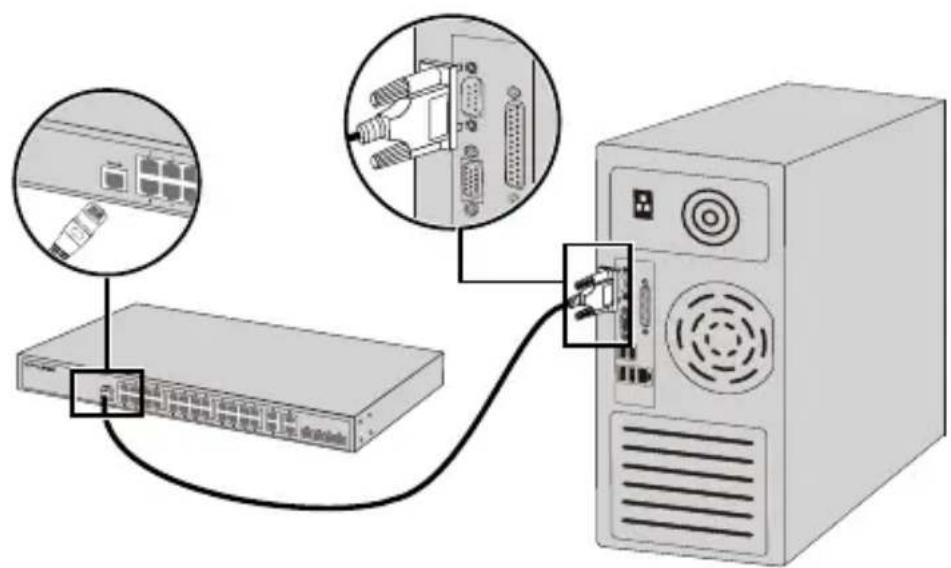

Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

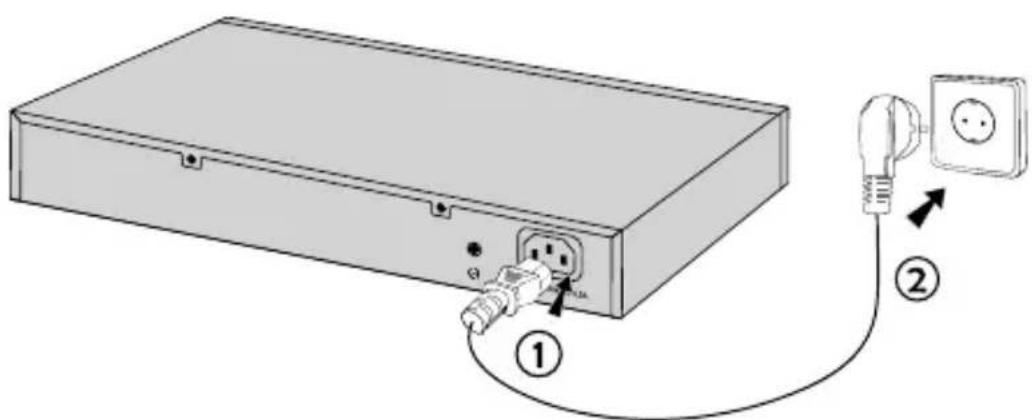

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käytöoppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pãälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien, jona loppukäyttagä sen alun perin hankki.
