Tipo di prodotto	Switch di rete Gigabit gestibile
Marca	TP-Link
Modello	T1700G28TQ
Numero di porte	28 porte Gigabit RJ45 + 4 slot SFP+ (10 Gigabit)
Porta console	1 porta console RJ45 per gestione a riga di comando
Interfaccia di gestione	Interfaccia Web (HTTP/HTTPS), CLI (console e Telnet/SSH), utilità Windows
Protocolli di switching	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Capacità di switching	128 Gbit/s
Dimensioni (L x P x A)	440 x 220 x 44 mm (formato rack 1U)
Peso	Circa 4,5 kg
Alimentazione	100-240 V AC, 50/60 Hz, consumo massimo 30 W
Ventilazione	Ventilatori interni integrati
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 90 % senza condensa
Montaggio	Su scrivania (piedini in gomma) o su rack 19 pollici con staffe fornite
Manutenzione e pulizia	Scollegare il dispositivo, pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non smontare, non esporre all'acqua, scollegare prima della pulizia. Cavo di alimentazione accessibile.
Parti di ricambio e riparabilità	Nessuna parte di ricambio fornita. Le riparazioni devono essere effettuate da un centro autorizzato TP-Link.
Garanzia	Garanzia limitata TP-Link (durata variabile a seconda del paese, fare riferimento alla confezione)
Software di gestione	Utilità Easy Smart Configuration (per switch Easy Smart)

Domande frequenti - T1700G28TQ TP-LINK

Come accedere all'interfaccia di gestione dello switch T1700G28TQ ?

Collegate il vostro computer a una porta dello switch. Impostate un indirizzo IP statico sul computer nella stessa sottorete (es: 192.168.0.x). Aprite un browser web e inserite l'indirizzo predefinito http://192.168.0.1. Accedete con il nome utente admin e la password admin (in minuscolo).

Come ripristinare lo switch alle impostazioni di fabbrica ?

Tenete premuto il pulsante Reset situato sul pannello anteriore per circa 10 secondi, quindi rilasciate. Lo switch si riavvierà con le impostazioni predefinite (indirizzo IP 192.168.0.1, login admin/admin).

Che tipo di cavo utilizzare per collegare i dispositivi ?

Utilizzate cavi Ethernet di categoria 5e o superiore per le porte Gigabit. Per i collegamenti in fibra, inserite moduli SFP+ compatibili (10G) negli slot SFP+.

Lo switch può essere montato su rack ?

Sì, il T1700G28TQ è progettato per il montaggio su rack 19 pollici. Fissate le staffe di montaggio fornite su ciascun lato dello switch con le viti fornite, quindi avvitate lo switch nel rack utilizzando bulloni adatti (non forniti).

Come configurare una VLAN sul T1700G28TQ ?

Accedete all'interfaccia web (tramite il vostro browser). Andate nella sezione VLAN poi 802.1Q VLAN. Create una nuova VLAN assegnandole un ID e un nome. Aggiungete le porte desiderate in modalità tagged o untagged secondo le vostre esigenze.

Lo switch dispone di una porta console ?

Sì, il T1700G28TQ è dotato di una porta console RJ45. Collegalo al tuo computer utilizzando il cavo console fornito (o un cavo seriale USB-RJ45). Usa un software terminale (es: PuTTY) con le impostazioni: 115200 baud, 8 bit di dati, 1 bit di stop, senza parità.

Come accendere lo switch ?

Collegate il cavo di alimentazione fornito al connettore sul retro dello switch, quindi collegate l'altra estremità a una presa elettrica con messa a terra. Lo switch si avvierà automaticamente. Non è presente alcun interruttore di alimentazione: per spegnere, scollegate il cavo.

Quali sono i LED sul pannello anteriore e cosa significano ?

Il pannello anteriore ha LED per ogni porta (link/attività) generalmente verdi: acceso fisso indica un collegamento stabilito, lampeggiante indica attività di rete. Il LED PWR verde indica che lo switch è acceso, SYS lampeggia all'avvio poi rimane fisso.

Come aggiornare il firmware dello switch ?

Scaricate il file firmware più recente dal sito ufficiale TP-Link. Accedete all'interfaccia web, andate in System Tools > Firmware Upgrade. Selezionate il file .bin e cliccate su Upgrade. Non scollegate il dispositivo durante l'aggiornamento.

Cosa fare se non riesco ad accedere all'interfaccia web ?

Verificate che il vostro computer sia nella stessa sottorete (indirizzo IP 192.168.0.x). Disattivate temporaneamente il proxy e il firewall. Assicuratevi di utilizzare il protocollo corretto (http, non https). Se necessario, ripristinate lo switch tramite il pulsante Reset (vedere la domanda corrispondente).

MANUALE UTENTE T1700G28TQ TP-LINK

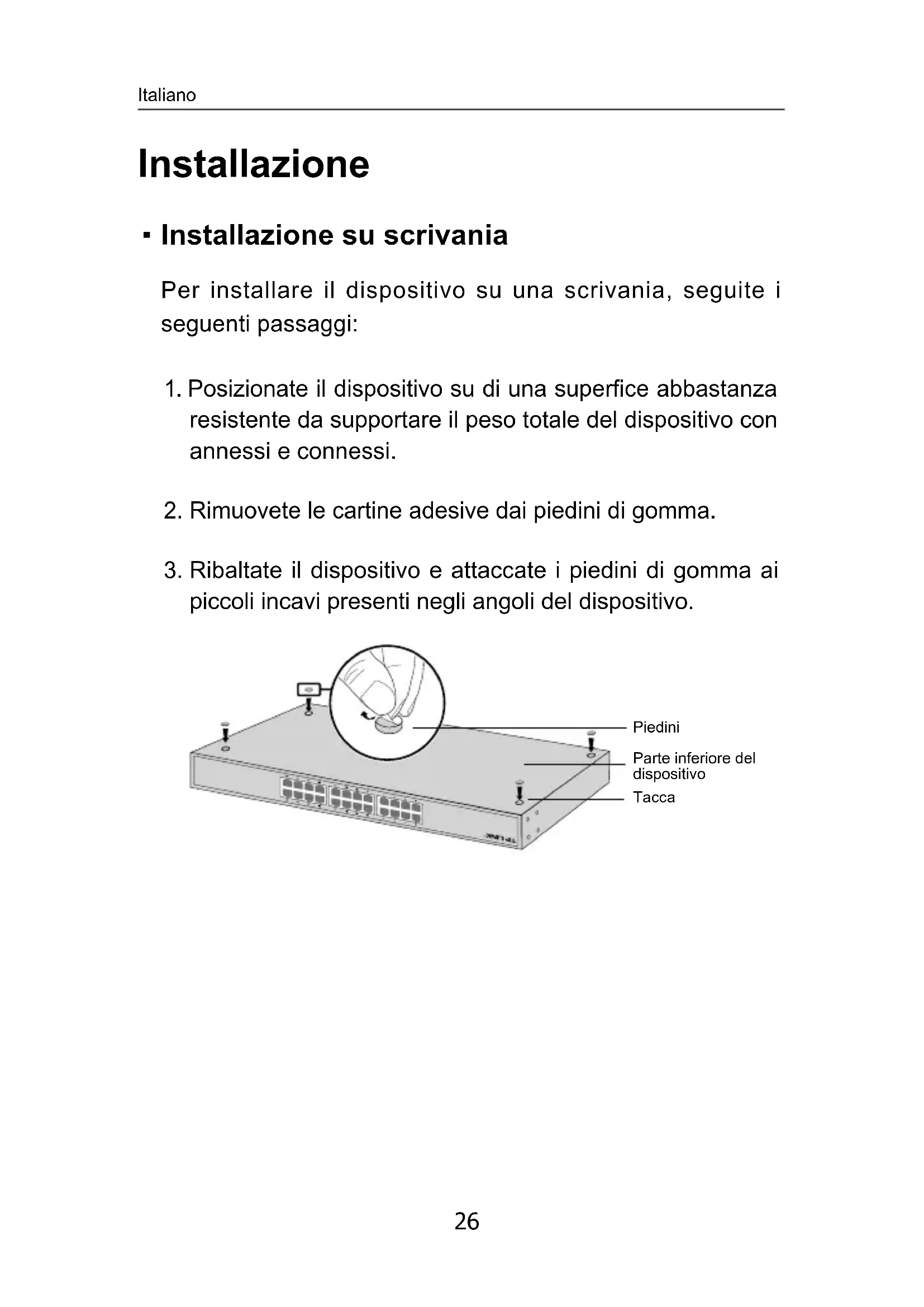

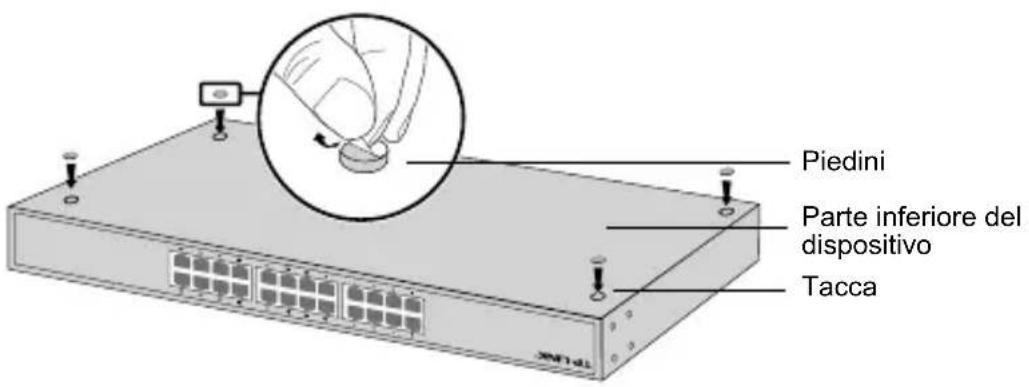

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.

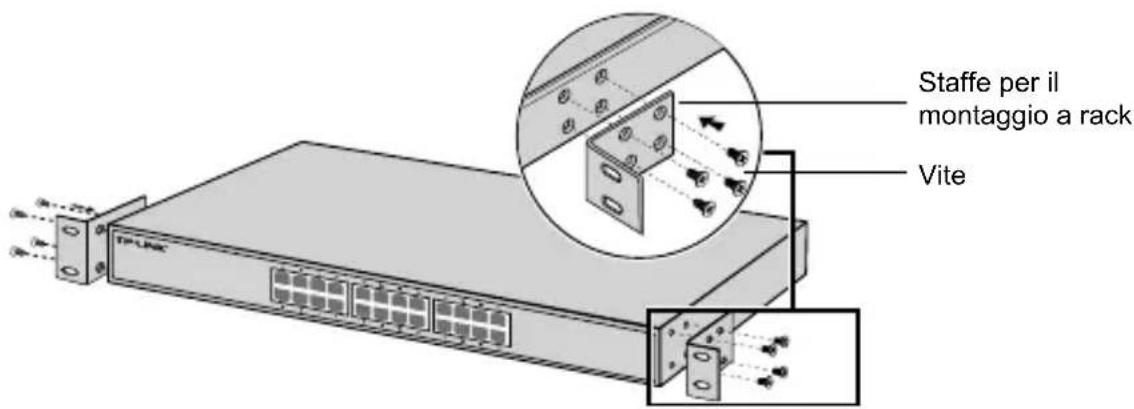

2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

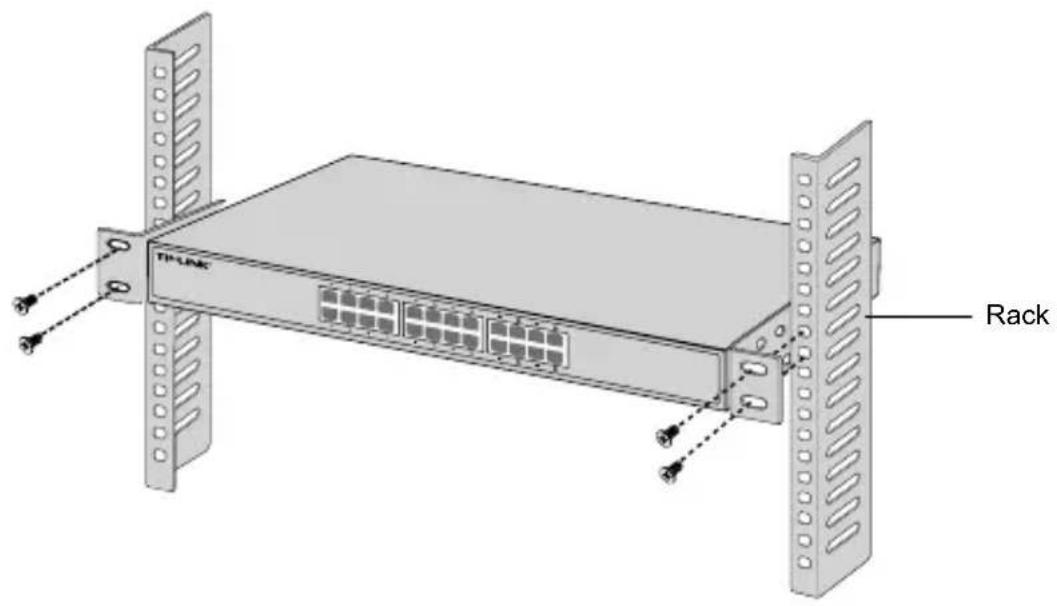

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

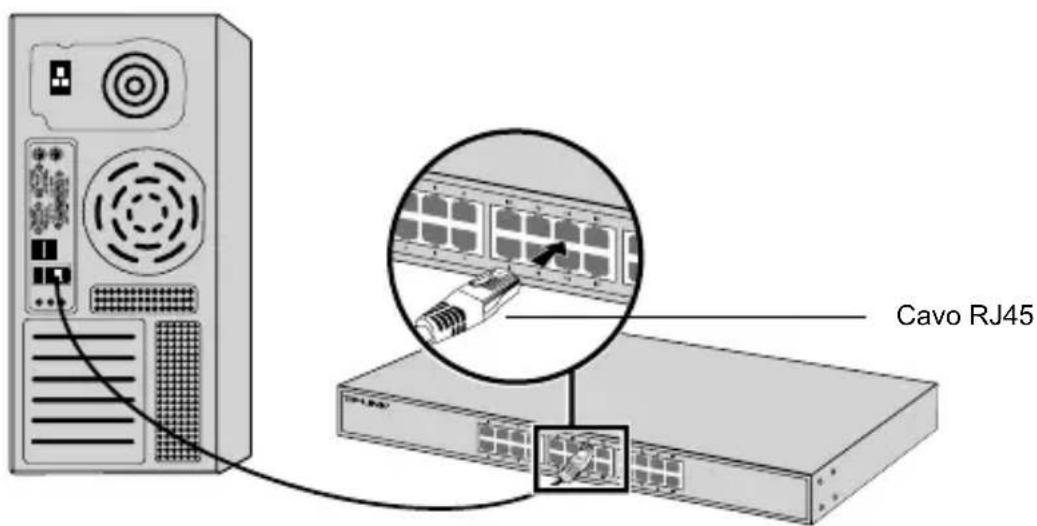

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

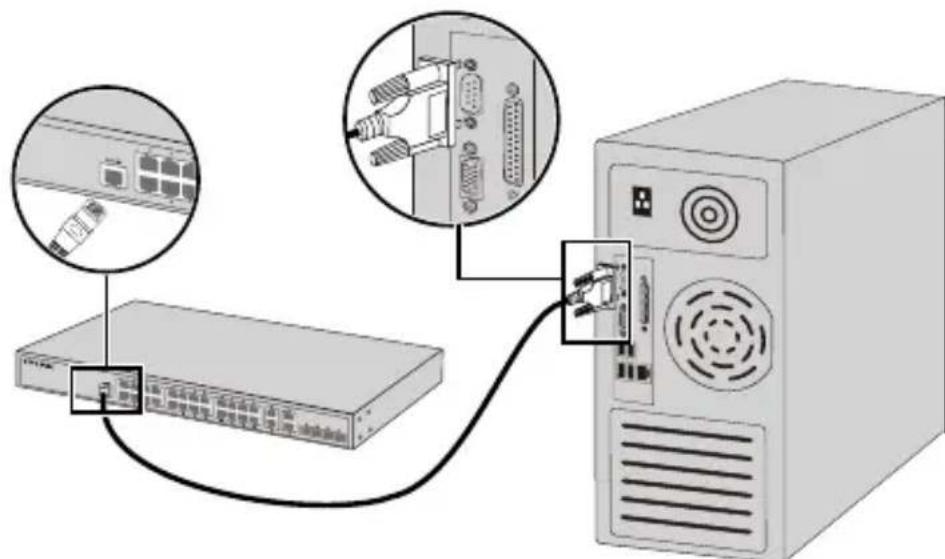

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

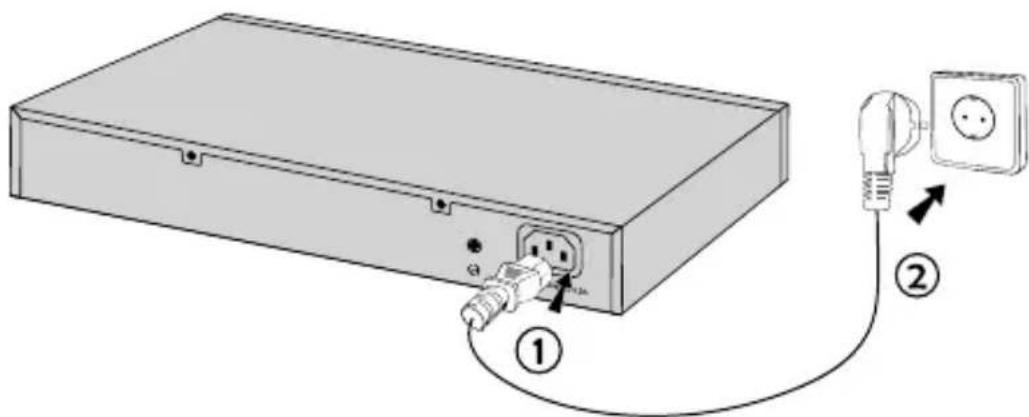

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispecttiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
