Informations produit

Marque : TP-LINK

Modèle : T1700G28TQ

Catégorie : Commutateur

Télécharger la notice PDF Imprimer

Caractéristique	Détails
Type de produit	Commutateur réseau
Nombre de ports	28 ports Gigabit Ethernet
Type de ports	24 ports RJ45 10/100/1000 Mbps, 4 ports SFP
Capacité de commutation	56 Gbps
Fonctionnalités de gestion	Gestion Web, SNMP, RMON
Alimentation	Alimentation externe, 100-240V AC
Dimensions	440 x 220 x 44 mm
Poids	3.5 kg
Température de fonctionnement	0 à 40 °C
Garantie	2 ans
Normes de sécurité	CE, FCC, RoHS
Utilisation recommandée	Idéal pour les petites et moyennes entreprises
Maintenance	Mises à jour du firmware via l'interface Web

FOIRE AUX QUESTIONS - T1700G28TQ TP-LINK

Comment réinitialiser le TP-LINK T1700G28TQ aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent. Cela rétablira les paramètres d'usine.

Pourquoi mon TP-LINK T1700G28TQ ne détecte-t-il pas certains appareils ?

Vérifiez que les câbles Ethernet sont correctement connectés et que les appareils sont sous tension. Assurez-vous également que les ports du commutateur ne sont pas désactivés dans l'interface de gestion.

Comment accéder à l'interface de gestion du TP-LINK T1700G28TQ ?

Connectez un ordinateur à l'un des ports du commutateur et ouvrez un navigateur web. Entrez l'adresse IP par défaut du commutateur (192.168.0.1) et connectez-vous avec les identifiants par défaut (admin/admin).

Que faire si le TP-LINK T1700G28TQ ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez un autre câble d'alimentation si nécessaire. Si le problème persiste, le matériel pourrait être défectueux.

Comment configurer VLAN sur le TP-LINK T1700G28TQ ?

Accédez à l'interface de gestion, puis allez dans le menu 'VLAN'. Créez les VLAN nécessaires et assignez les ports correspondants. N'oubliez pas d'enregistrer vos paramètres.

Le TP-LINK T1700G28TQ prend-il en charge l'alimentation par Ethernet (PoE) ?

Non, le TP-LINK T1700G28TQ ne prend pas en charge PoE. Il s'agit d'un commutateur non PoE, vous devrez donc utiliser une source d'alimentation externe pour vos appareils.

Comment mettre à jour le firmware du TP-LINK T1700G28TQ ?

Téléchargez la dernière version du firmware depuis le site web de TP-LINK. Accédez à l'interface de gestion, allez dans 'Système' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et cliquez sur 'Mettre à jour'.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé et qu'il n'est pas entouré d'autres appareils générant de la chaleur. Vérifiez également que les grilles de ventilation ne sont pas obstruées.

Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice T1700G28TQ - TP-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T1700G28TQ de la marque TP-LINK.

MODE D'EMPLOI T1700G28TQ TP-LINK

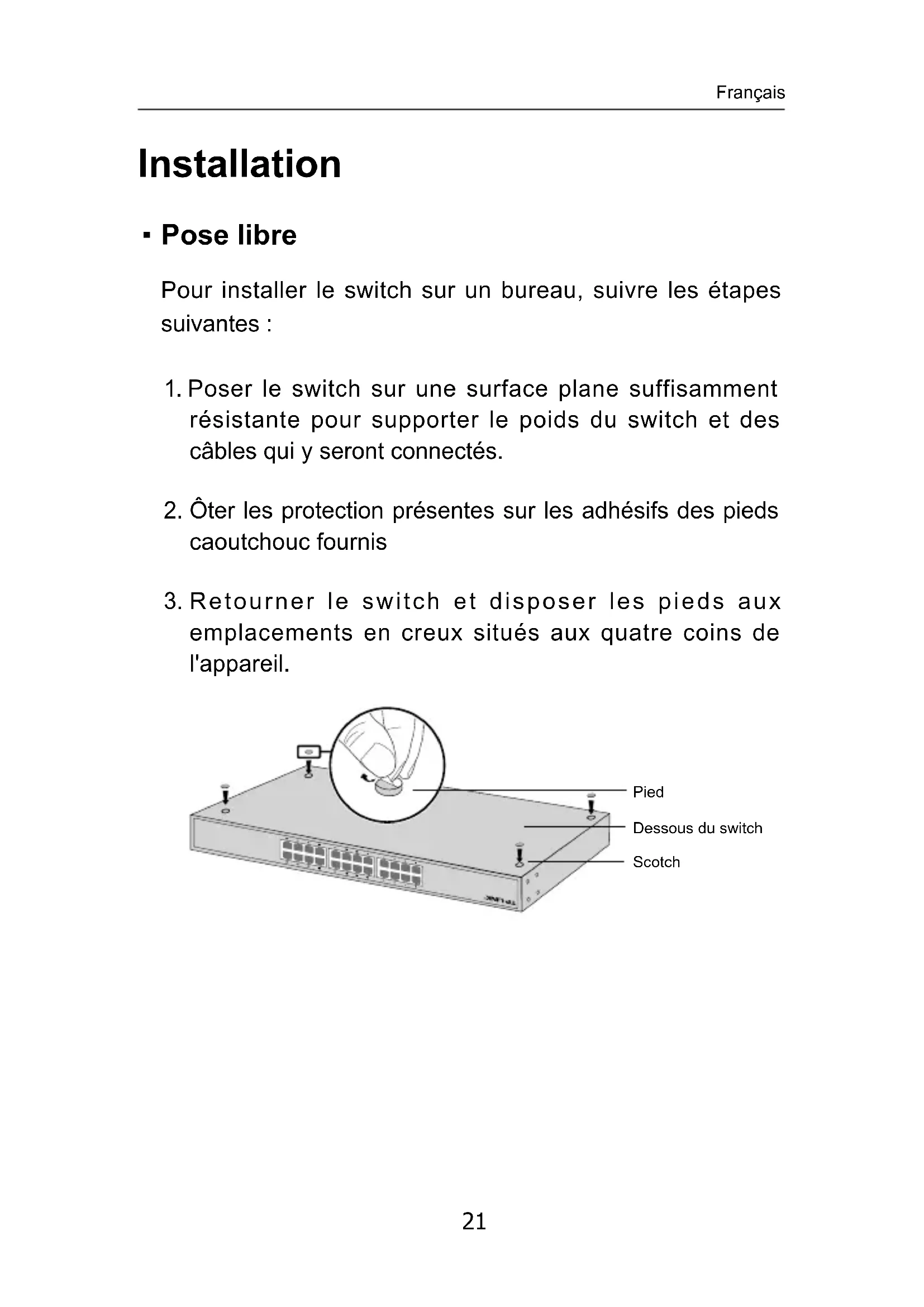

Pose libre Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment

résistante pour supporter le poids du switch et des câbles qui y seront connectés.

2. Ôter les protection présentes sur les adhésifs des pieds

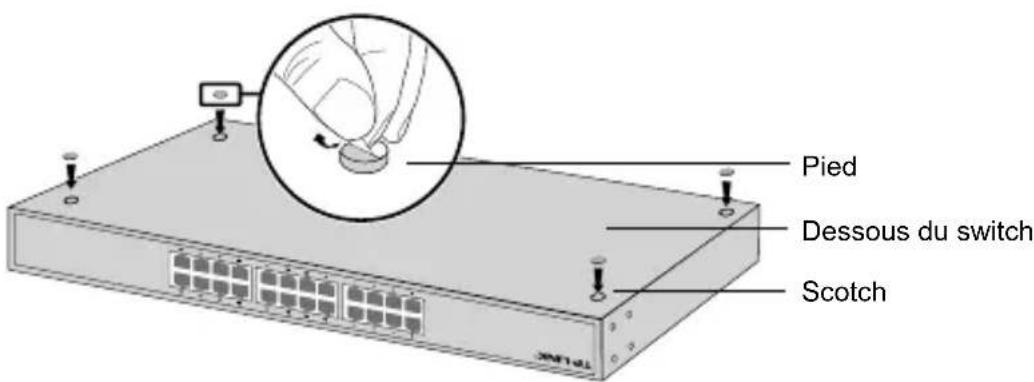

3. Retourner le switch et disposer les pieds aux

emplacements en creux situés aux quatre coins de l'appareil. Pied Dessous du switch Scotch Français22

Installation en rack Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch

à l'aide des vis fournies. Équerres de montage en Rack Vis

3. Après avoir fixé les équerres au switch, utiliser les

boulons (non fournis) adéquats pour fixer le switch au rack. Rack Français23 Connexion

Port Ethernet Connecter un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante. Cordon RJ45

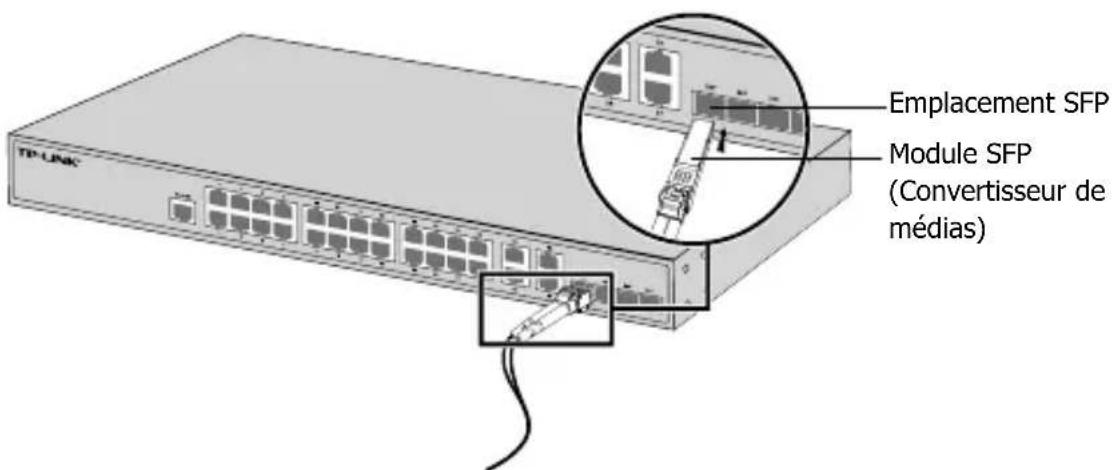

Emplacement SFP Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports. Emplacement SFP Module SFP (Convertisseur de médias) Français24

Port console Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni.Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

Mettre sous tension Connecter le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique. Français25 Configuration

1. Définissez l'adresse IP de votre ordinateur dans le même

sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.

2. Ouvrez un navigateur Internet et saisissez l'adresse

d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.

3. Saisir admin en minuscules, dans les champs User

Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

4. Après vous être authentifié avec succès, vous pouvez

configurer votre switch depuis son interface d'administration.

Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart) Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches) Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire. Français26 Installazione

Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l’une des possibilités de mettre l’appareil hors tension. Pour les appareils dépourvus d’interrupteur de mise sous/hors tension, l’unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d’alimentation de la source électrique. Ce cordon ou le transformateur d’alimentation doit impérativement rester accessible.

Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d’autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.

Ne pas utiliser cet appareil à proximité d’eau. Garantie limitée TP-LINK Concerne les produits de marque TP-LINK uniquement. CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS QUI PEUVENT VARIER D’UN ETAT, D’UN PAYS OU D’UNE PROVINCE A UNE AUTRE. DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS. TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s’ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d’achat par l’utilisateur final.Italiano Informazioni sulla sicurezza:
