Produkttyp	Managed Gigabit-Netzwerk-Switch
Marke	TP-Link
Modell	T1700G28TQ
Anzahl der Ports	28 Gigabit-RJ45-Ports + 4 SFP+-Steckplätze (10 Gigabit)
Konsolenport	1 RJ45-Konsolenport für die Befehlszeilenverwaltung
Verwaltungsschnittstelle	Webinterface (HTTP/HTTPS), CLI (Konsole und Telnet/SSH), Windows-Dienstprogramm
Switching-Protokolle	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Switch-Kapazität	128 Gbit/s
Abmessungen (L x B x H)	440 x 220 x 44 mm (Rack-Format 1U)
Gewicht	Ca. 4,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz, maximale Leistungsaufnahme 30 W
Lüftung	Integrierte interne Lüfter
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit im Betrieb	10 % bis 90 % ohne Kondensation
Montage	Auf Schreibtisch (Gummifüße) oder in 19-Zoll-Rack mit mitgelieferten Montagewinkeln
Wartung und Reinigung	Gerät vom Stromnetz trennen, mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht zerlegen, nicht Wasser aussetzen, vor Reinigung vom Netz trennen. Netzkabel zugänglich.
Ersatzteile und Reparaturfähigkeit	Keine Ersatzteile enthalten. Reparaturen müssen von einem autorisierten TP-Link-Service durchgeführt werden.
Garantie	Eingeschränkte TP-Link-Garantie (Dauer je nach Land unterschiedlich, siehe Verpackung)
Verwaltungssoftware	Easy Smart Configuration-Dienstprogramm (für Easy Smart Switches)

Häufig gestellte Fragen - T1700G28TQ TP-LINK

Wie greife ich auf die Verwaltungsoberfläche des Switches T1700G28TQ zu?

Verbinden Sie Ihren Computer mit einem Port des Switches. Weisen Sie Ihrem Computer eine statische IP-Adresse im selben Subnetz zu (z.B. 192.168.0.x). Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin (in Kleinbuchstaben) an.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Vorderseite etwa 10 Sekunden lang gedrückt und lassen Sie sie dann los. Der Switch wird mit den Standardeinstellungen neu gestartet (IP-Adresse 192.168.0.1, Anmeldung admin/admin).

Welches Kabel sollte ich verwenden, um Geräte anzuschließen?

Verwenden Sie Ethernet-Kabel der Kategorie 5e oder höher für die Gigabit-Ports. Für Glasfaserverbindungen stecken Sie kompatible SFP+-Module (10G) in die SFP+-Steckplätze.

Kann der Switch in ein Rack eingebaut werden?

Ja, der T1700G28TQ ist für den Einbau in ein 19-Zoll-Rack ausgelegt. Befestigen Sie die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an beiden Seiten des Switches und schrauben Sie den Switch dann mit geeigneten Bolzen (nicht im Lieferumfang) im Rack fest.

Wie konfiguriere ich ein VLAN auf dem T1700G28TQ?

Melden Sie sich an der Webschnittstelle an (über Ihren Browser). Gehen Sie zum Bereich VLAN und dann zu 802.1Q VLAN. Erstellen Sie ein neues VLAN, indem Sie eine ID und einen Namen vergeben. Fügen Sie die gewünschten Ports je nach Bedarf im getaggten oder ungetaggten Modus hinzu.

Verfügt der Switch über einen Konsolenport?

Ja, der T1700G28TQ ist mit einem RJ45-Konsolenport ausgestattet. Verbinden Sie ihn mit Ihrem Computer über das mitgelieferte Konsolenkabel (oder ein USB-zu-RJ45-Seriellkabel). Verwenden Sie ein Terminalprogramm (z.B. PuTTY) mit folgenden Einstellungen: 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität.

Wie schalte ich den Switch ein?

Schließen Sie das mitgelieferte Netzkabel an den Anschluss auf der Rückseite des Switches an und stecken Sie das andere Ende in eine geerdete Steckdose. Der Switch startet automatisch. Es gibt keinen Netzschalter: Zum Ausschalten ziehen Sie das Netzkabel.

Welche LEDs befinden sich auf der Vorderseite und was bedeuten sie?

Die Vorderseite verfügt über LEDs für jeden Port (Link/Aktivität), normalerweise grün: Dauerlicht zeigt eine bestehende Verbindung an, Blinken zeigt Netzwerkaktivität an. Die grüne PWR-LED zeigt an, dass der Switch eingeschaltet ist, SYS blinkt beim Start und leuchtet dann dauerhaft.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware-Datei von der offiziellen TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu System Tools > Firmware Upgrade. Wählen Sie die .bin-Datei aus und klicken Sie auf Upgrade. Trennen Sie das Gerät während des Updates nicht vom Strom.

Was tun, wenn ich nicht auf die Weboberfläche zugreifen kann?

Überprüfen Sie, ob Ihr Computer sich im selben Subnetz befindet (IP-Adresse 192.168.0.x). Deaktivieren Sie vorübergehend den Proxy und die Firewall. Stellen Sie sicher, dass Sie das richtige Protokoll verwenden (http, nicht https). Setzen Sie den Switch bei Bedarf über die Reset-Taste zurück (siehe entsprechende Frage).

BEDIENUNGSANLEITUNG T1700G28TQ TP-LINK

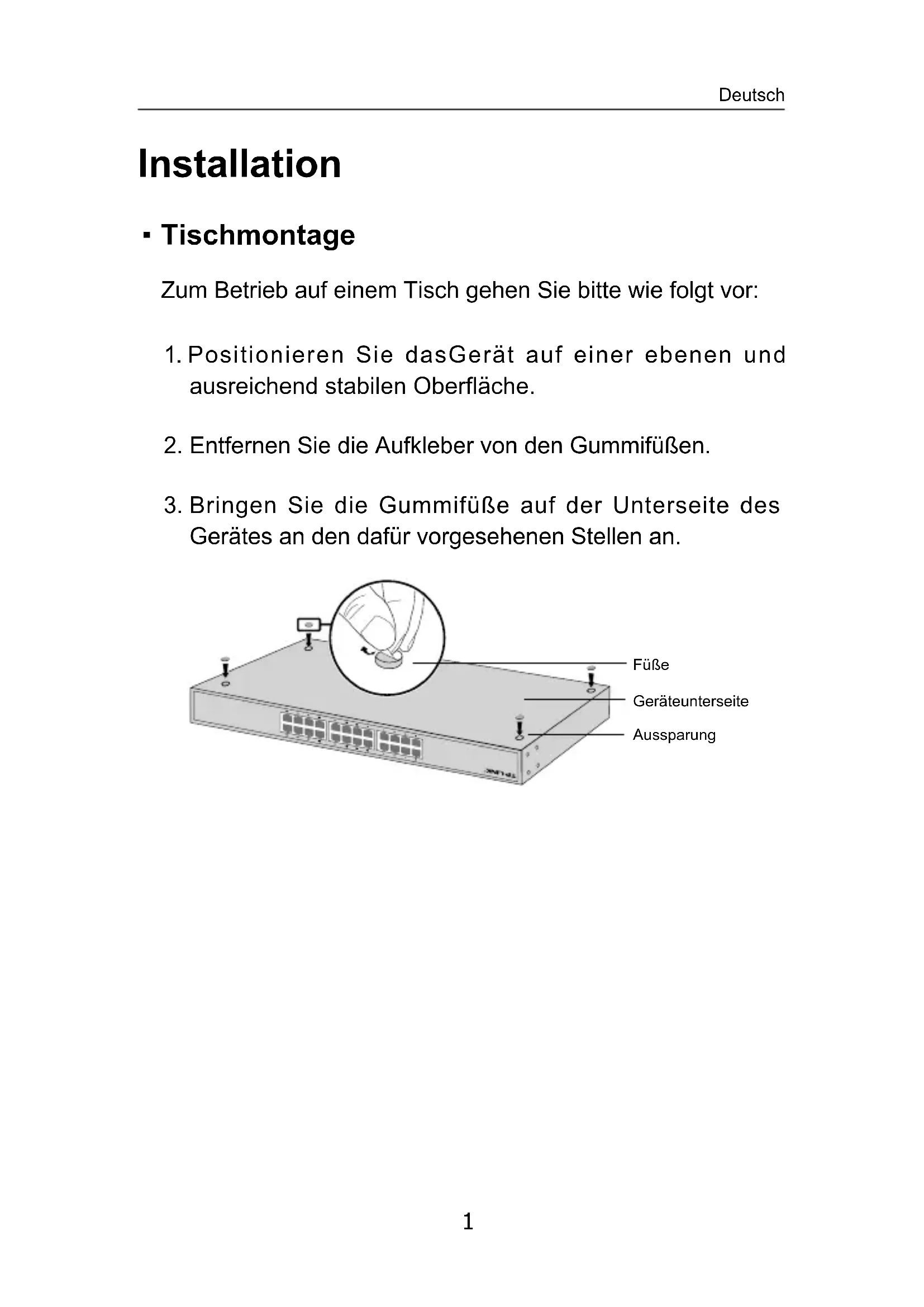

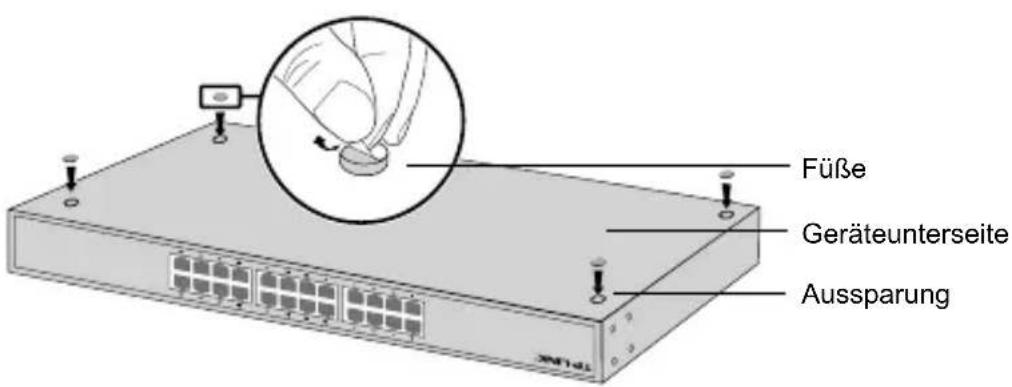

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

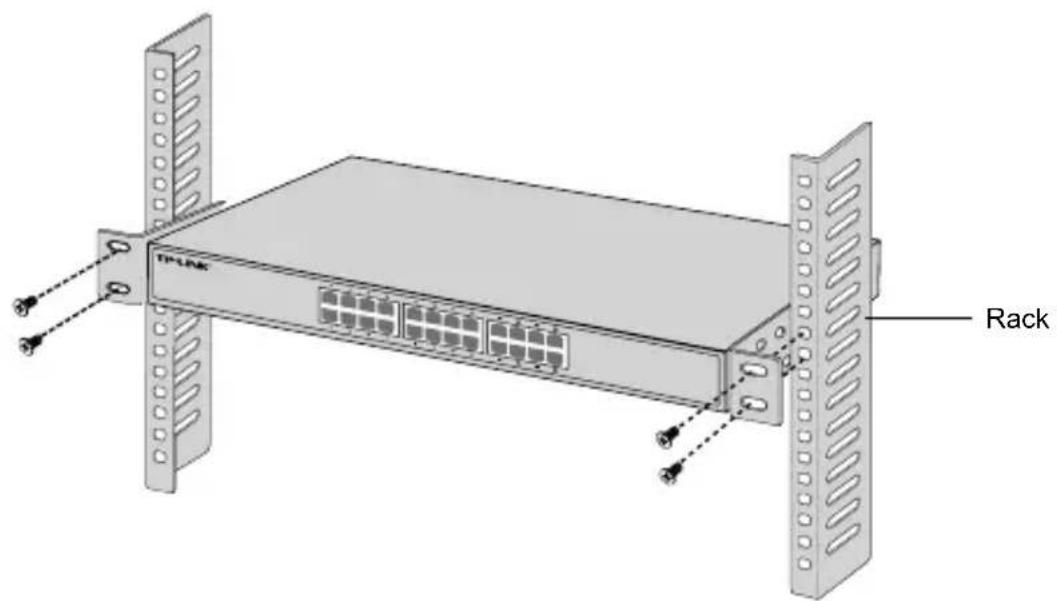

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

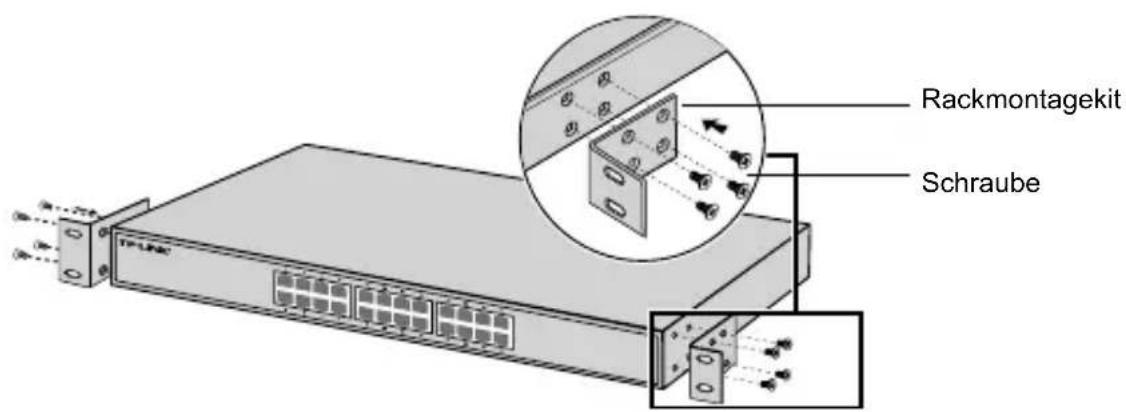

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

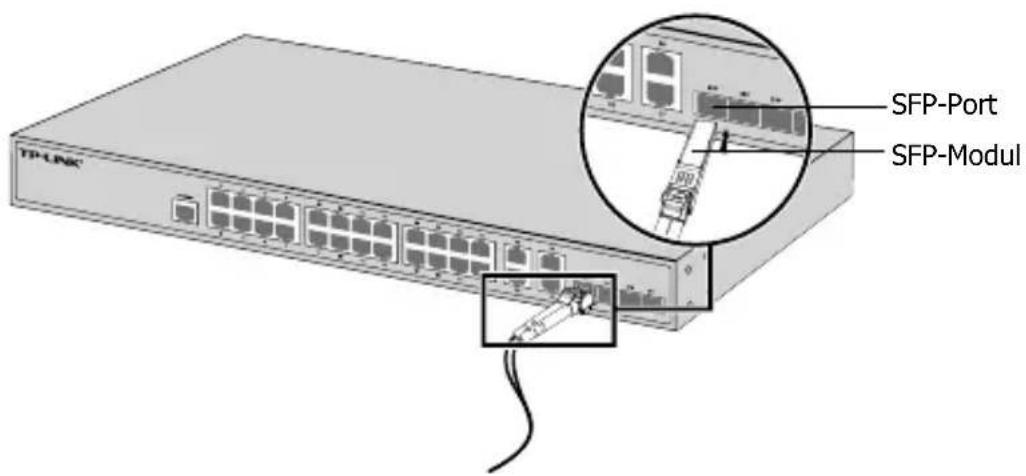

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

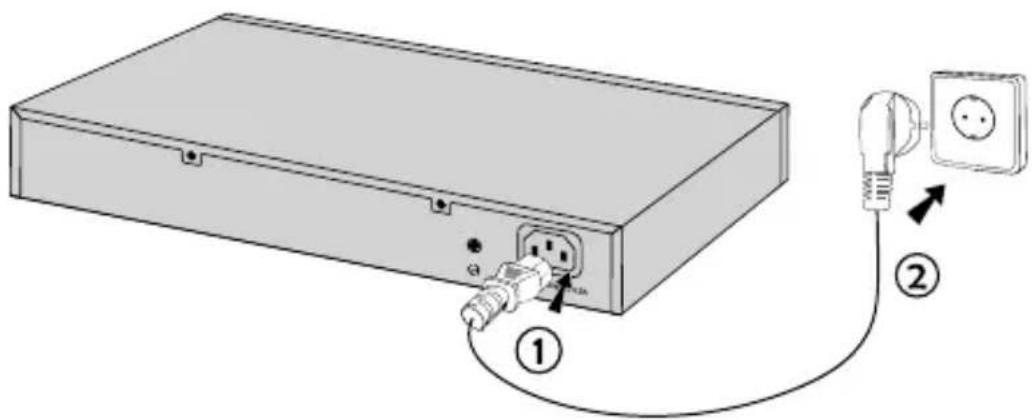

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schutz eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie diesen Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
