Produkttyp	Hanterbar Gigabit-nätverksswitch
Varumärke	TP-Link
Modell	T1700G28TQ
Antal portar	28 Gigabit RJ45-portar + 4 SFP+-platser (10 Gigabit)
Konsolport	1 RJ45-konsolport för kommandoradsadministration
Hanteringsgränssnitt	Webbgränssnitt (HTTP/HTTPS), CLI (konsol och Telnet/SSH), Windows-verktyg
Switchprotokoll	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3ae, 802.3x, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Switchkapacitet	128 Gbit/s
Mått (L x B x H)	440 x 220 x 44 mm (1U rackformat)
Vikt	Cirka 4,5 kg
Strömförsörjning	100-240 V AC, 50/60 Hz, max strömförbrukning 30 W
Kylning	Inbyggda interna fläktar
Driftstemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 90 % utan kondensation
Montering	På skrivbordet (gummifötter) eller i 19-tums rack med medföljande vinklar
Underhåll och rengöring	Koppla bort enheten, rengör med en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Får inte demonteras, får inte utsättas för vatten, koppla bort före rengöring. Strömkabeln måste vara lättåtkomlig.
Reservdelar och reparerbarhet	Inga reservdelar medföljer. Reparationer måste utföras av en auktoriserad TP-Link-serviceverkstad.
Garanti	TP-Links begränsade garanti (varierande beroende på land, se förpackningen)
Hanteringsprogramvara	Easy Smart Configuration-verktyg (för Easy Smart-switchar)

Vanliga frågor - T1700G28TQ TP-LINK

Hur kommer jag åt hanteringsgränssnittet på switchen T1700G28TQ?

Anslut din dator till en port på switchen. Ställ in en statisk IP-adress på datorn i samma undernät (t.ex. 192.168.0.x). Öppna en webbläsare och ange standardadressen http://192.168.0.1. Logga in med användarnamnet admin och lösenordet admin (gemener).

Hur återställer jag switchen till fabriksinställningarna?

Håll in knappen Reset på frampanelen i cirka 10 sekunder och släpp sedan. Switchen startar om med standardinställningarna (IP-adress 192.168.0.1, användarnamn admin/admin).

Vilken typ av kabel ska jag använda för att ansluta enheter?

Använd Ethernet-kablar av kategori 5e eller högre för Gigabit-portarna. För fiberanslutningar sätter du in kompatibla SFP+-moduler (10G) i SFP+-platserna.

Kan switchen monteras i rack?

Ja, T1700G28TQ är utformad för 19-tums rackmontering. Fäst de medföljande monteringsvinklarna på varje sida av switchen med medföljande skruvar och skruva sedan fast switchen i racket med lämpliga bultar (medföljer inte).

Hur konfigurerar jag en VLAN på T1700G28TQ?

Logga in på webbgränssnittet (via webbläsaren). Gå till avsnittet VLAN och sedan 802.1Q VLAN. Skapa en ny VLAN genom att tilldela ett ID och ett namn. Lägg till önskade portar i läget tagged eller untagged efter behov.

Har switchen en konsolport?

Ja, T1700G28TQ är utrustad med en RJ45-konsolport. Anslut den till datorn med den medföljande konsolkabeln (eller en USB-RJ45 seriekabel). Använd ett terminalprogram (t.ex. PuTTY) med inställningarna: 115200 baud, 8 databitar, 1 stoppbit, ingen paritet.

Hur slår jag på switchen?

Anslut den medföljande strömkabeln till kontakten på baksidan av switchen och anslut sedan den andra änden till ett jordat vägguttag. Switchen startar automatiskt. Det finns ingen strömbrytare: för att stänga av strömmen, dra ur sladden.

Vilka lysdioder finns på frampanelen och vad betyder de?

Frampanelen har indikatorer för varje port (länk/aktivitet) vanligtvis grön: fast sken indikerar en upprättad länk, blinkande indikerar nätverksaktivitet. Den gröna PWR-lampan visar att switchen är påslagen, SYS blinkar under start och är sedan fast.

Hur uppdaterar jag switchens firmware?

Ladda ner den senaste firmware-filen från TP-Links officiella webbplats. Logga in på webbgränssnittet, gå till System Tools > Firmware Upgrade. Välj .bin-filen och klicka på Upgrade. Koppla inte bort enheten under uppdateringen.

Vad gör jag om jag inte kan komma åt webbgränssnittet?

Kontrollera att datorn är i samma undernät (IP-adress 192.168.0.x). Inaktivera proxy och brandvägg tillfälligt. Se till att du använder rätt protokoll (http, inte https). Om nödvändigt, återställ switchen med Reset-knappen (se motsvarande fråga).

BRUKSANVISNING T1700G28TQ TP-LINK

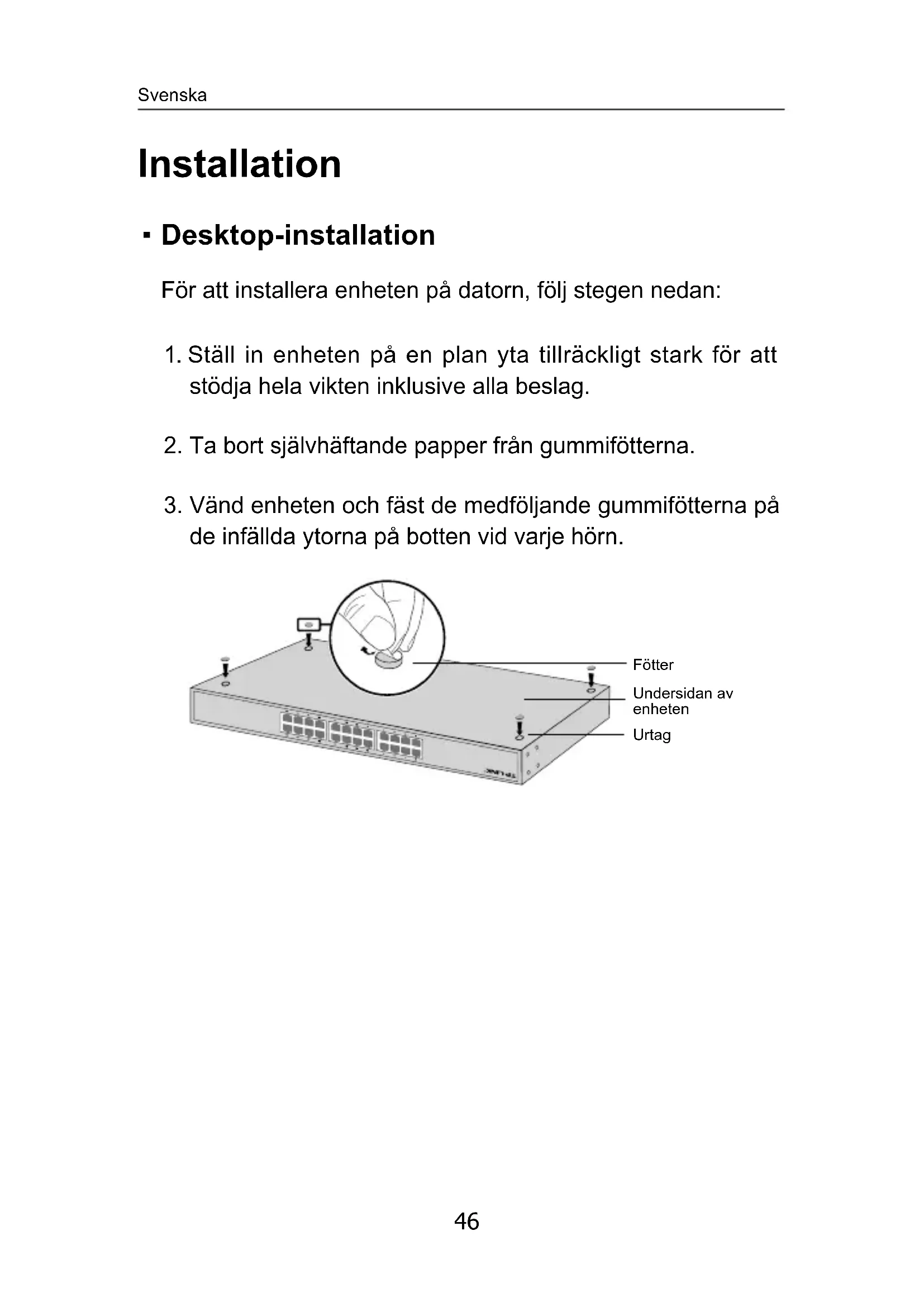

För att installerera encheten på datorn, följ stegen nedan:

1. Ställ in,enhetenpàn en plan yta tillrackligt starkfor att stödja hela vikten inklusive alla beslag.
2. Ta bort självaftande papper fran gummifötterna.

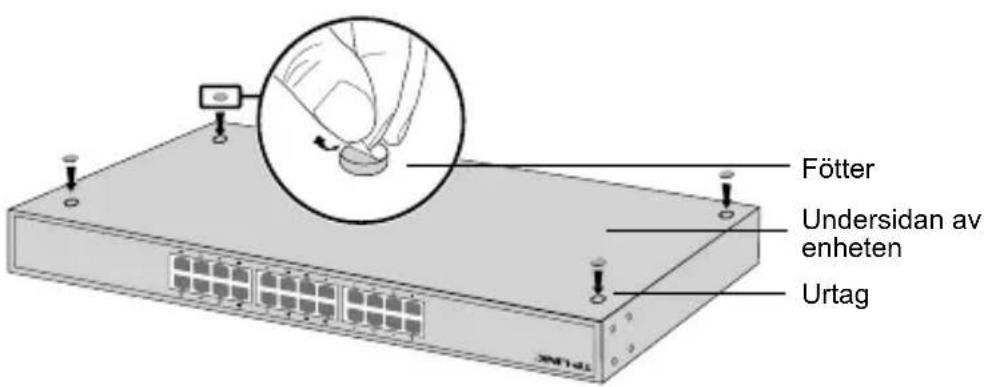

3. Vänd,enheten och faspf de medfoljande gummifotterna pa de infällda ytorna pa botten vid varje horn.

- Rackinstallation

For att installerera encheten i ett rack, folj instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

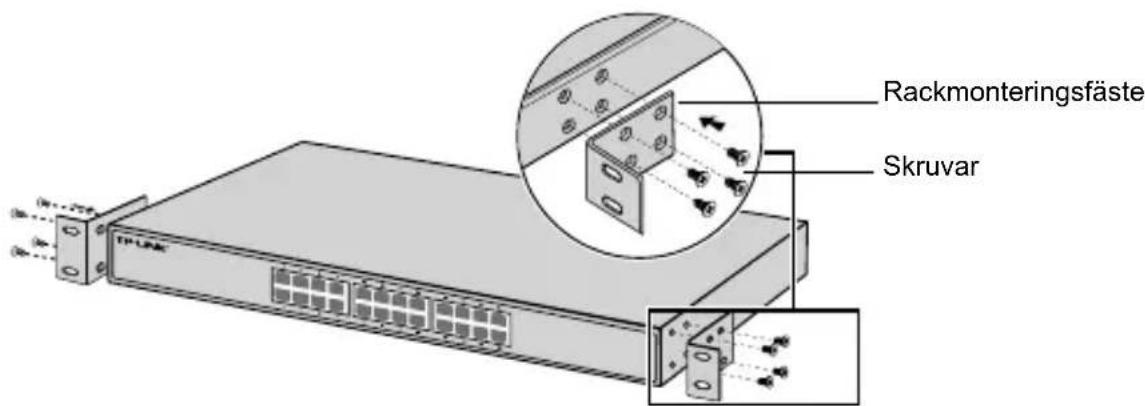

2. Fäst de medfoljande rackmonteringsfästena på vardera sidan av,enheten med medfoljande skruvar.

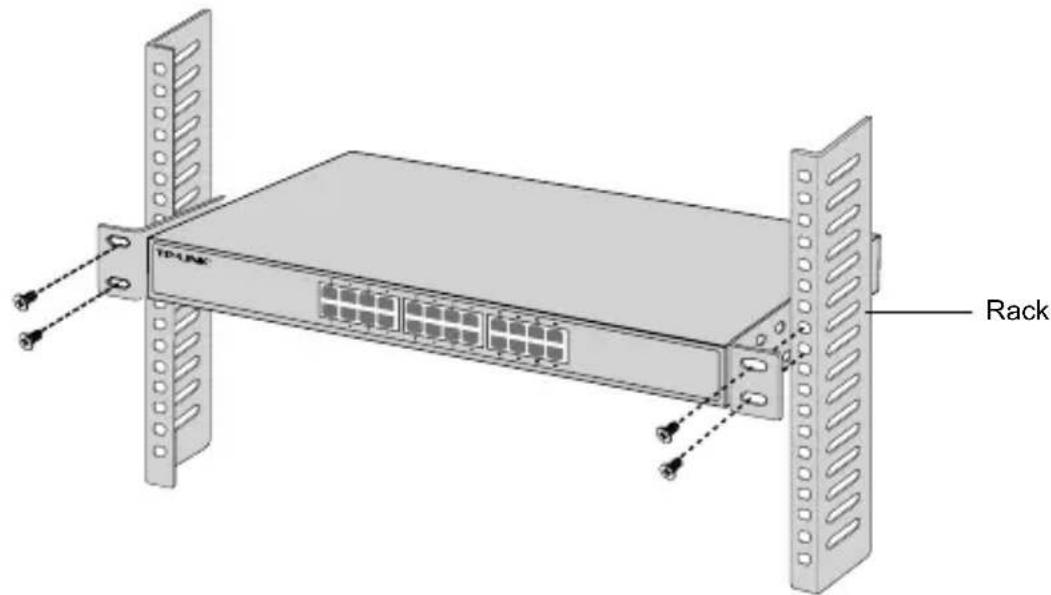

1. After att konsolerna ar fästade i encheten använd lámpliga skruvar (medfoljer ej) for att lasa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av overgangen till datorn med RJ45-kabel som foljande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiverär installeradi ett spär och har en giltig länk på porten,kommen den associerade RJ45-port att inaktiveras och kan inte användas.

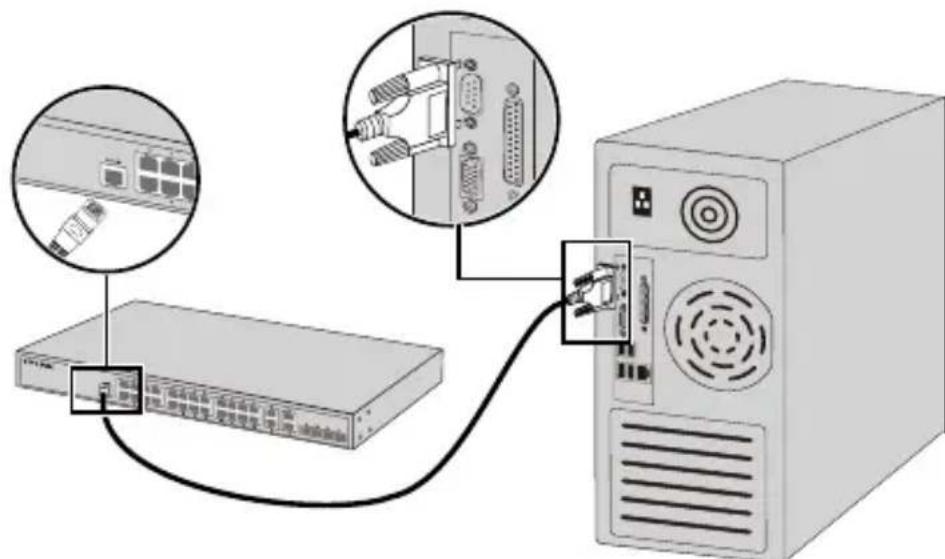

Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI für att administrera switchen.

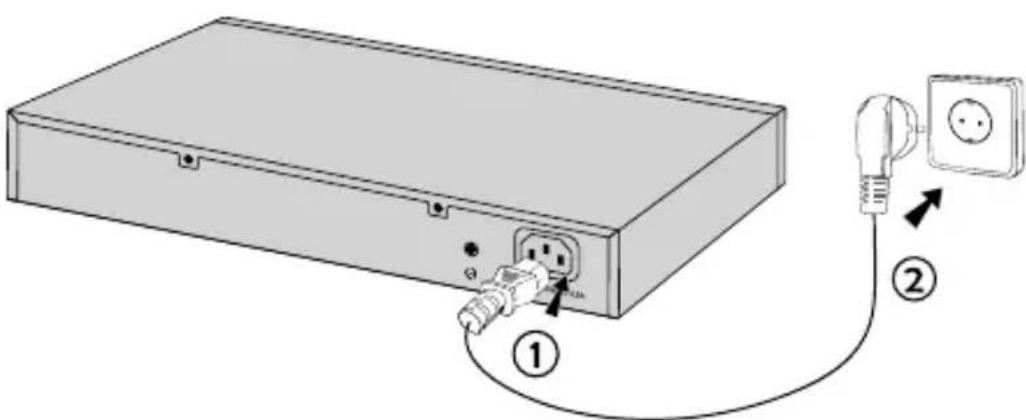

- Ström på

Anslut honkontakten av den medfoljande natsladden i eluttaget på encheten, och han-kontakten i ett eluttag.

Konfiguration

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i somma subnät av växeln. IP-adressen ar 192.168.0.x ("x" ar vilket tal som helst från 2 till 254); nätmasken ar 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som ar standard användarnamn och losenord, böda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast für smarta switchar och kontROLLERade switchar)

Du kan logga in till switchen och få Åtkomst till CLI För att adminsitrera switchen. För detaljerade instruktioner om hur man:gör detta,ḥänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast für Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detailjerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

For à installere encheten på skrivebordet, følger du trinnene nedenfor:

• Om en produit har en strömbrytare (power on/off) ar det att av satten att stänga av produits. Produktter som inte har strömbrytare kan enbart stängas av genom att koppla是从 produit erer natadaptern fran strömköllan. Den frankopplade encheten ska fortssätta vara driftsklar.
• Försök inte öppnaprodukten eller utföra service på den, det kan utsätta dig für farlig spanning aller andra risker. Att öppna en förluten component aller produit upphäver garantin. Kontakta oss für service.
• Använd inteprodukten nara vatten.

TP-LINK begränsadprodukgaranti

Enbart forprodukter av market TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av market TP-LINK i sin originalforpackning mot defekter i material eller sammansattning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhällsservice baserat från ursprungliga inköpsdatumet für slutanvändaren.
