Tuotetyyppi	Hallittava verkkokytkin (Switch)
Merkki	TP-Link
Malli	TL-SG108E
Porttien lukumäärä	8 Ethernet-porttia 10/100/1000 Mbps
Porttityyppi	RJ45 automaattisella neuvottelulla ja auto MDI/MDIX
Mitat (L x S x K)	171 x 98 x 27 mm (n.)
Paino	0,75 kg (n.)
Virtalähde	Ulkoinen verkkovirtasovitin 9V/0,6A
Sähkönkulutus	Enintään 5,4 W
Hallintaliitännät	Web-käyttöliittymä (HTTP), Easy Smart Configuration -apuohjelma
Hallintatoiminnot	VLAN, QoS, IGMP Snooping, kaistanrajoitus jne.
Oletus-IP-osoite	192.168.0.1
Käyttäjätunnus / Oletussalasana	admin / admin
Asennustavat	Pöydälle tai telineeseen (asennussarja mukana)
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% suhteellinen kosteus, ei tiivistymistä
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta, käytä pehmeää ja kuivaa liinaa
Turvallisuus	Älä avaa laitetta, älä käytä veden lähellä
Takuu	TP-Linkin rajoitettu takuu (katso ehdot pakkauksesta)
Varaosat ja korjattavuus	Ei varaosia saatavilla, laitetta ei voi korjata itse

Usein kysytyt kysymykset - TLSG108E TP-LINK

Kuinka yhdistän TL-SG108E -kytkimen verkkooni?

Kytke Ethernet-kaapeli reitittimestäsi yhteen kytkimen porttiin. Liitä sitten laitteesi (tietokoneet, tulostimet jne.) muihin portteihin. Kytke kytkimeen virta mukana tulevalla verkkovirtasovittimella.

Kuinka pääsen kytkimen asetuskäyttöliittymään?

Varmista, että tietokoneesi on samassa aliverkossa (IP-osoite 192.168.0.x). Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu sisään käyttäjätunnuksella admin ja salasanalla admin.

Mitä tehdä, jos olen unohtanut ylläpitäjän salasanan?

Sinun on palautettava kytkin tehdasasetuksiin. Paina Reset-painiketta (sijaitsee porttien lähellä) noin 10 sekunnin ajan, kunnes merkkivalot vilkkuvat. Salasana palautuu arvoon admin.

Voinko käyttää kytkintä SFP-kaapelilla?

Ei, malli TL-SG108E ei sisällä SFP-paikkoja. Siinä on ainoastaan 8 Ethernet RJ45 -porttia.

Kuinka asentaa kytkin telineeseen?

Kiinnitä mukana toimitetut asennuskulmat kytkimen molemmille puolille mukana tulevilla ruuveilla. Käytä sitten sopivia pultteja (eivät sisälly toimitukseen) kiinnittääksesi kytkimen telineeseen. Varmista, että teline on vakaa ja maadoitettu.

Mitä kaapelia käyttää kytkimen liittämiseen muihin laitteisiin?

Käytä Gigabit-suorituskykyä varten Ethernet-kaapeleita, joiden luokka on 5e tai korkeampi. Portit ovat auto-MDI/MDIX, joten suora tai ristikkäinen kaapeli toimii.

Tukeeko kytkin VLANia?

Kyllä, TL-SG108E on hallittava kytkin. Web-käyttöliittymän kautta voit määrittää VLAN (802.1Q) -verkkoja verkkosi segmentoimiseksi.

Kuinka puhdistaa kytkin?

Irrota virtajohto ennen puhdistusta. Pyyhi pinta pehmeällä ja kuivalla liinalla. Älä käytä nestemäisiä tai hankaavia tuotteita.

Mitä tehdä, jos kytkin ei käynnisty?

Tarkista, että verkkovirtasovitin on kytketty oikein kytkimeen ja toimivaan pistorasiaan. Kokeile toista yhteensopivaa sovitinta (9V/0,6A). Jos ongelma jatkuu, ota yhteyttä TP-Linkin tukeen.

Onko kytkin yhteensopiva PoE-standardin kanssa?

Ei, TL-SG108E ei ole PoE-kytkin. Se ei syötä virtaa Ethernet-kaapeleiden kautta. Käytä tarvittaessa PoE-syöttöä.

KÄYTTÖOHJE TLSG108E TP-LINK

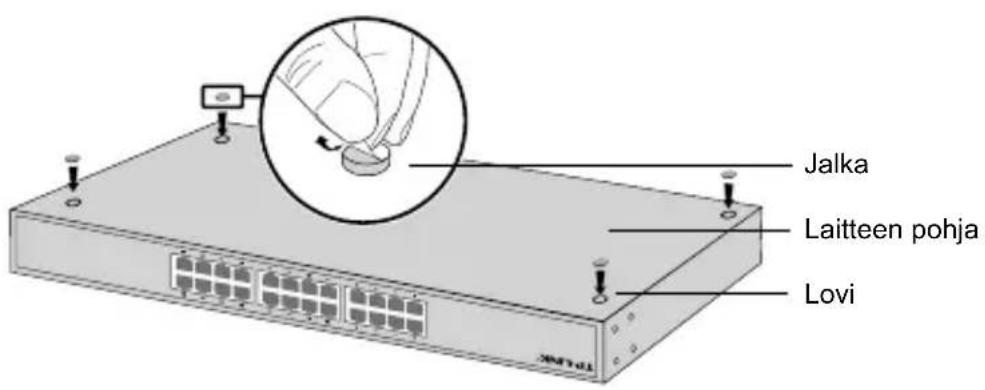

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käannä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuultoimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

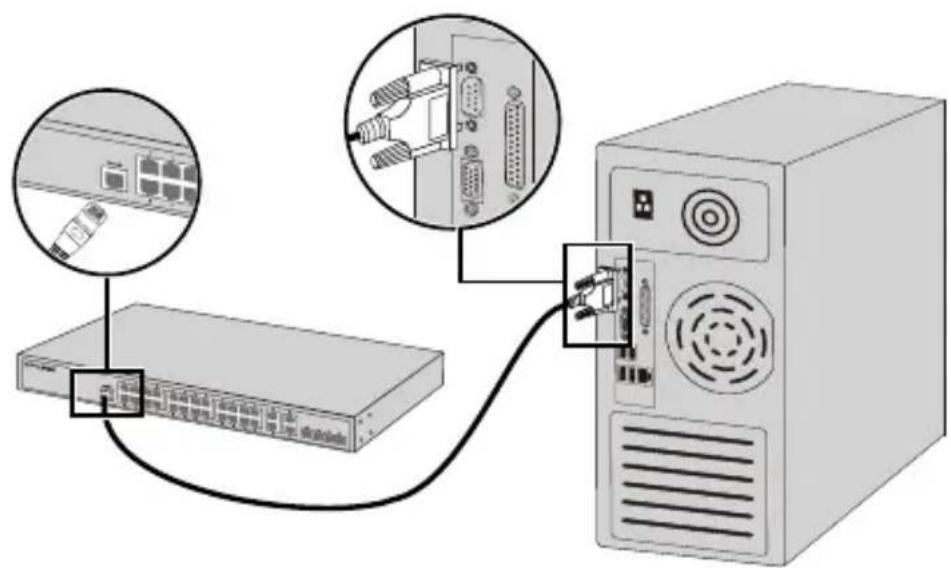

Konsoliportti

Jos kytkimessä on konsoliviortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:llä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käytöoppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pãälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien, jona loppukäyttagä sen alun perin hankki.
