TLSG108E - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (Switch) administrable
Marque	TP-Link
Modèle	TL-SG108E
Nombre de ports	8 ports Ethernet 10/100/1000 Mbps
Type de ports	RJ45 avec auto-négociation et auto MDI/MDIX
Dimensions (L x P x H)	171 x 98 x 27 mm (approx.)
Poids	0,75 kg (approx.)
Alimentation	Adaptateur secteur externe 9V/0,6A
Consommation électrique	Max 5,4 W
Interfaces de gestion	Interface Web (HTTP), utilitaire Easy Smart Configuration
Fonctions de gestion	VLAN, QoS, IGMP Snooping, limitation de débit, etc.
Adresse IP par défaut	192.168.0.1
Nom d'utilisateur / Mot de passe par défaut	admin / admin
Méthodes d'installation	Sur bureau ou en rack (kit de montage inclus)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% HR sans condensation
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Ne pas ouvrir l'appareil, ne pas utiliser près de l'eau
Garantie	Garantie limitée TP-Link (voir condition sur emballage)
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - TLSG108E TP-LINK

Comment connecter le switch TLSG108E à mon réseau ?

Branchez un câble Ethernet de votre routeur sur l'un des ports du switch. Connectez ensuite vos appareils (ordinateurs, imprimantes, etc.) aux autres ports. Allumez le switch avec l'adaptateur secteur fourni.

Comment accéder à l'interface de configuration du switch ?

Assurez-vous que votre ordinateur est dans le même sous-réseau (adresse IP 192.168.0.x). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin.

Que faire si j'ai oublié le mot de passe administrateur ?

Vous devez réinitialiser le switch aux paramètres d'usine. Maintenez enfoncé le bouton Reset (situé près des ports) pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Le mot de passe revient à admin.

Puis-je utiliser le switch avec un câble SFP ?

Non, le modèle TL-SG108E ne possède pas d'emplacements SFP. Il est uniquement équipé de 8 ports Ethernet RJ45.

Comment installer le switch dans un rack ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis fournies. Utilisez ensuite des boulons adaptés (non fournis) pour fixer le switch dans le rack. Assurez-vous que le rack est stable et mis à la terre.

Quel câble utiliser pour connecter le switch à d'autres équipements ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour des performances Gigabit. Les ports sont auto-MDI/MDIX, donc un câble droit ou croisé fonctionne.

Le switch supporte-t-il le VLAN ?

Oui, le TL-SG108E est un switch administrable. Via l'interface Web, vous pouvez configurer des VLAN (802.1Q) pour segmenter votre réseau.

Comment nettoyer le switch ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides ou abrasifs.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le switch et sur une prise électrique fonctionnelle. Essayez avec un autre adaptateur compatible (9V/0,6A). Si le problème persiste, contactez le support TP-Link.

Le switch est-il compatible avec la norme PoE ?

Non, le TL-SG108E n'est pas un switch PoE. Il ne fournit pas d'alimentation via les câbles Ethernet. Utilisez un injecteur PoE si nécessaire.

MODE D'EMPLOI TLSG108E TP-LINK

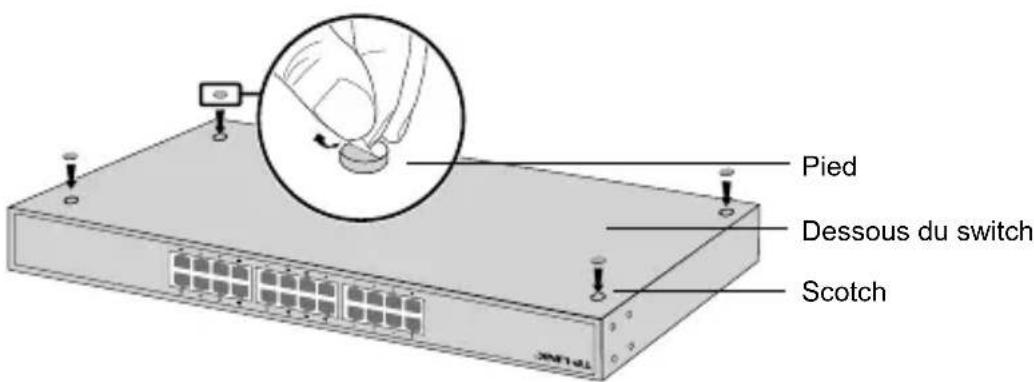

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

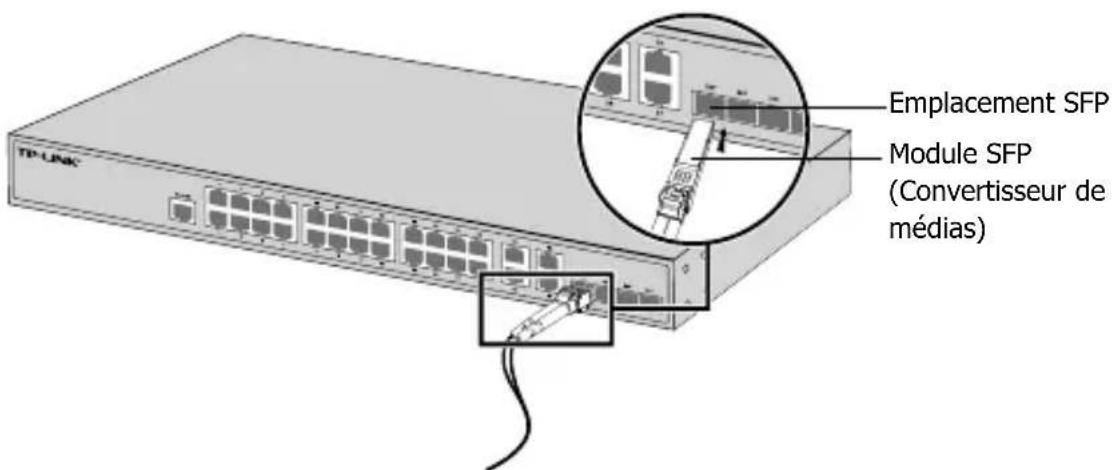

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

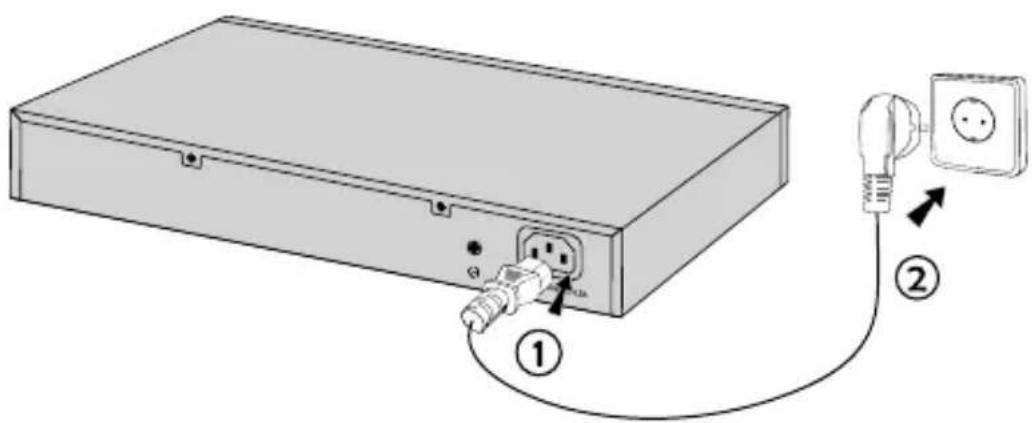

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
