Produkttype	Administrerbar netværksswitch (Switch)
Mærke	TP-Link
Model	TL-SG108E
Antal porte	8 Ethernet porte 10/100/1000 Mbps
Porttype	RJ45 med auto-forhandling og auto MDI/MDIX
Mål (L x D x H)	171 x 98 x 27 mm (ca.)
Vægt	0,75 kg (ca.)
Strømforsyning	Ekstern strømadapter 9V/0,6A
Strømforbrug	Maks. 5,4 W
Administrationsgrænseflader	Webgrænseflade (HTTP), Easy Smart Configuration-værktøj
Administrationsfunktioner	VLAN, QoS, IGMP Snooping, hastighedsbegrænsning, osv.
Standard IP-adresse	192.168.0.1
Standard brugernavn / adgangskode	admin / admin
Installationsmetoder	På bord eller i rack (monteringssæt inkluderet)
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% RF uden kondens
Vedligeholdelse og rengøring	Tag stikket ud før rengøring, brug en blød, tør klud
Sikkerhed	Åbn ikke enheden, brug ikke i nærheden af vand
Garanti	Begrænset TP-Link-garanti (se betingelser på emballagen)
Reservedele og reparationsmuligheder	Ingen reservedele tilgængelige, enheden kan ikke repareres af brugeren

Ofte stillede spørgsmål - TLSG108E TP-LINK

Hvordan forbinder jeg switchen TL-SG108E til mit netværk?

Tilslut et Ethernet-kabel fra din router til en af switchens porte. Tilslut derefter dine enheder (computere, printere osv.) til de andre porte. Tænd for switchen med den medfølgende strømadapter.

Hvordan får jeg adgang til switchens konfigurationsgrænseflade?

Sørg for, at din computer er i samme undernet (IP-adresse 192.168.0.x). Åbn en browser og indtast http://192.168.0.1. Log ind med brugernavn admin og adgangskode admin.

Hvad gør jeg, hvis jeg har glemt administratoradgangskoden?

Du skal nulstille switchen til fabriksindstillingerne. Hold Reset-knappen (placeret nær portene) nede i ca. 10 sekunder, indtil indikatorerne blinker. Adgangskoden bliver admin.

Kan jeg bruge switchen med et SFP-kabel?

Nej, modellen TL-SG108E har ingen SFP-pladser. Den er kun udstyret med 8 Ethernet RJ45-porte.

Hvordan installerer jeg switchen i et rack?

Fastgør de medfølgende monteringsbeslag på hver side af switchen med de medfølgende skruer. Brug derefter passende bolte (ikke medfulgt) til at fastgøre switchen i racket. Sørg for, at racket er stabilt og jordet.

Hvilket kabel skal jeg bruge til at forbinde switchen til andet udstyr?

Brug Ethernet-kabler af kategori 5e eller højere for Gigabit-ydeevne. Portene er auto-MDI/MDIX, så et lige eller krydset kabel fungerer.

Understøtter switchen VLAN?

Ja, TL-SG108E er en administrerbar switch. Via webgrænsefladen kan du konfigurere VLAN (802.1Q) for at segmentere dit netværk.

Hvordan rengør jeg switchen?

Tag stikket ud før rengøring. Brug en blød, tør klud til at tørre overfladen af. Brug ikke flydende eller slibende produkter.

Hvad gør jeg, hvis switchen ikke tænder?

Kontroller, at strømadapteren er korrekt tilsluttet til switchen og en fungerende stikkontakt. Prøv med en anden kompatibel adapter (9V/0,6A). Hvis problemet fortsætter, kontakt TP-Link support.

Er switchen kompatibel med PoE-standarden?

Nej, TL-SG108E er ikke en PoE-switch. Den leverer ikke strøm via Ethernet-kabler. Brug en PoE-injektor om nødvendigt.

BRUGSANVISNING TLSG108E TP-LINK

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kinne brukes.

Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du LAST CLI for Å administrtrere svitsjen.

For a sla paa

1. Sæt enheden på en flad overflade, der er stærk nok til at bare hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend encheden om og sæt de medfolgende gummifdder på de forsænkede områder nederst i hvert hjørne af encheden.

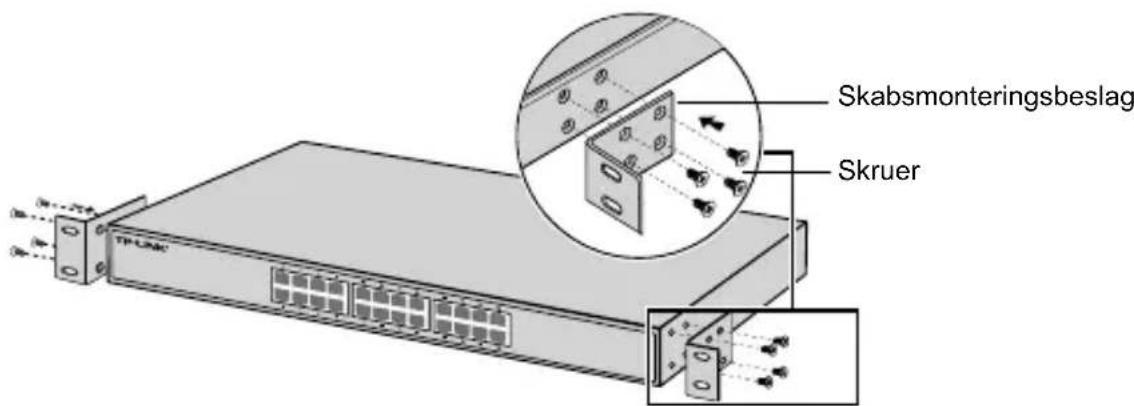

- Skabsmontering

For at montere encheden i et skab, skal du ffolge vegjledningen nedenfor:

1. Kontroller jord forbindelsen og stabiliteten af skabet.

2. Fastgör de medfølgende skabsbeslag på haver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på encheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutining

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på fölgende figur.

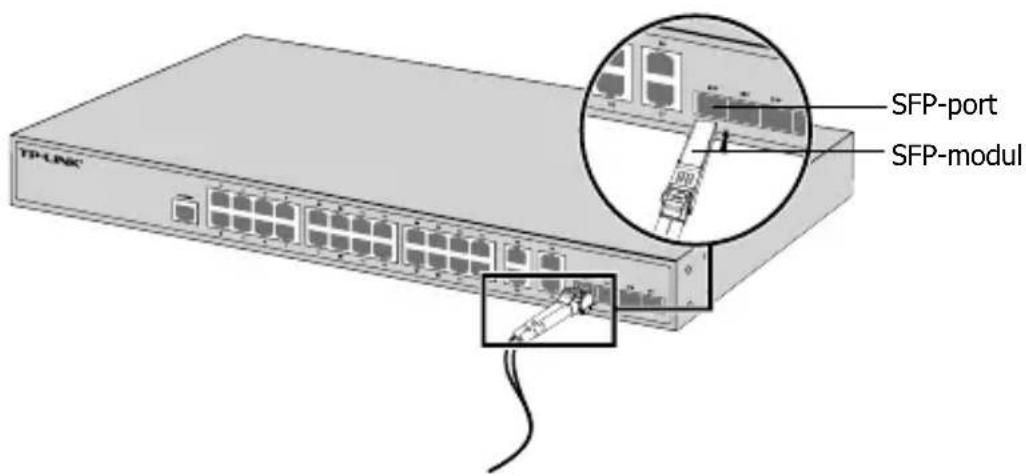

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installerer i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

Konsolport

For kontakter med konsolport, kan du tilslutte konsolportent til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Tendt

Sæt hunstikket af den medfølgende netledning i enhedens strømstk og hanstikket i en stikkontakt.

Konfiguration

- Konfigurer kontakten vha. brugergransefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); unternetmasken er 255.255.255.0.
2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adresselft, og tryk derefter på tasten Enter.
3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.
4. Efter en vellykke login, kan du konfigurere kontakten pa administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og fö adgang til CLI'en for at styre kontakten. For detailjerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre—hele netværk af Easy Smart kontakter. For detailjerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for encheden ved at benytte Tænd/Sluk knappen. Påprodukter der ikke er udstyret med en Tænd/Sluk knap, er den eneste på at afbryde encheden på, at udtrække ledningen eller adaptereren til strømkilden. Den afbrudte encheden skal forblive klart til brug.
• Undlad at abne eheden aller forsoge at reparere det. Du vil vare udsat for hjoispanding aller andre risici. Hvis du abner en forseglet componentller Produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benyitte encheden i naerheden af vand.

TP-LINK begrænset Produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHERD OG DU KAN HAVE ANDRE RETTIGHERD SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGAR EKSKLUSIVE OG I STEDET FOR ALLE ANDRE ROTTIGHER, RETSMIDLER OG BETINGELSER.

TP-LINK garanter at alle TP-LINK hardware produit indeholdt i den originale emballage ikke er behæftede med fejl på materialer og händværk sāfremt de bruges after hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/köber.
