TLSG108E - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Comutador de rede (Switch) gerenciável
Marca	TP-Link
Modelo	TL-SG108E
Número de portas	8 portas Ethernet 10/100/1000 Mbps
Tipo de portas	RJ45 com auto-negociação e auto MDI/MDIX
Dimensões (L x P x A)	171 x 98 x 27 mm (aprox.)
Peso	0,75 kg (aprox.)
Alimentação	Adaptador de energia externo 9V/0,6A
Consumo elétrico	Máx 5,4 W
Interfaces de gerenciamento	Interface Web (HTTP), utilitário Easy Smart Configuration
Funções de gerenciamento	VLAN, QoS, IGMP Snooping, limitação de largura de banda, etc.
Endereço IP padrão	192.168.0.1
Nome de usuário / Senha padrão	admin / admin
Métodos de instalação	Sobre mesa ou em rack (kit de montagem incluído)
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% UR sem condensação
Manutenção e limpeza	Desconectar antes da limpeza, usar um pano macio e seco
Segurança	Não abrir o aparelho, não usar perto de água
Garantia	Garantia limitada TP-Link (ver condições na embalagem)
Peças sobressalentes e reparabilidade	Nenhuma peça sobressalente disponível, aparelho não reparável pelo usuário

Perguntas frequentes - TLSG108E TP-LINK

Como conectar o switch TL-SG108E à minha rede?

Conecte um cabo Ethernet do seu roteador a uma das portas do switch. Em seguida, conecte seus dispositivos (computadores, impressoras, etc.) às outras portas. Ligue o switch com o adaptador de energia fornecido.

Como acessar a interface de configuração do switch?

Certifique-se de que seu computador esteja na mesma sub-rede (endereço IP 192.168.0.x). Abra um navegador e digite http://192.168.0.1. Faça login com o nome de usuário admin e senha admin.

O que fazer se esqueci a senha do administrador?

Você precisa redefinir o switch para as configurações de fábrica. Mantenha pressionado o botão Reset (localizado perto das portas) por cerca de 10 segundos até que os LEDs pisquem. A senha retorna para admin.

Posso usar o switch com um cabo SFP?

Não, o modelo TL-SG108E não possui slots SFP. Ele é equipado apenas com 8 portas Ethernet RJ45.

Como instalar o switch em um rack?

Fixe os suportes de montagem fornecidos em cada lado do switch usando os parafusos fornecidos. Em seguida, use parafusos adequados (não fornecidos) para fixar o switch no rack. Certifique-se de que o rack esteja estável e aterrado.

Qual cabo usar para conectar o switch a outros equipamentos?

Use cabos Ethernet de categoria 5e ou superior para desempenho Gigabit. As portas são auto-MDI/MDIX, portanto um cabo reto ou cruzado funciona.

O switch suporta VLAN?

Sim, o TL-SG108E é um switch gerenciável. Através da interface Web, você pode configurar VLANs (802.1Q) para segmentar sua rede.

Como limpar o switch?

Desconecte a alimentação antes de limpar. Use um pano macio e seco para limpar a superfície. Não use produtos líquidos ou abrasivos.

O que fazer se o switch não ligar?

Verifique se o adaptador de energia está corretamente conectado ao switch e a uma tomada elétrica funcional. Tente com outro adaptador compatível (9V/0,6A). Se o problema persistir, entre em contato com o suporte TP-Link.

O switch é compatível com o padrão PoE?

Não, o TL-SG108E não é um switch PoE. Ele não fornece energia através dos cabos Ethernet. Use um injetor PoE se necessário.

MANUAL DE UTILIZADOR TLSG108E TP-LINK

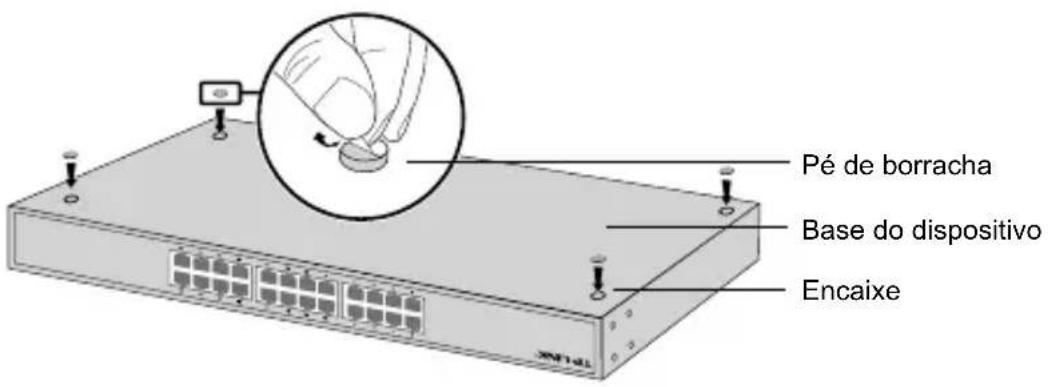

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(aguentar com o peso do disposativo.
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

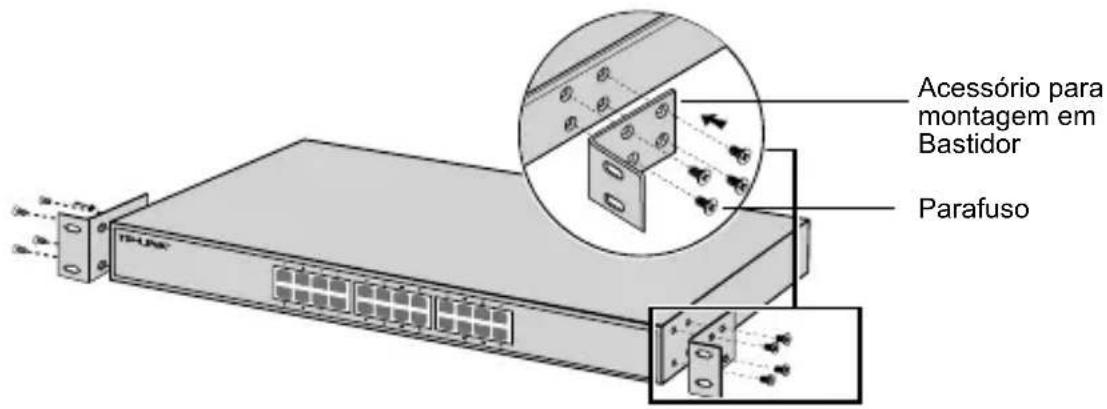

- Instalação em Bastidor

Se o seu disposito for tornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastador para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS. RECURSOS E CONDICÖES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contidona embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um periodo definido pelo do service de apoio local a partir da data de compra pelo'utilizar o final.

Suomi

Turvallisuustiedot

Avenida da Liberdade, n°129, 7°B, 1250-140 Lisboa, Portugal
