TLSG108E - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete gestibile
Marca	TP-Link
Modello	TL-SG108E
Numero di porte	8 porte Ethernet 10/100/1000 Mbps
Tipo di porte	RJ45 con auto-negociazione e auto MDI/MDIX
Dimensioni (L x P x A)	171 x 98 x 27 mm (circa)
Peso	0,75 kg (circa)
Alimentazione	Alimentatore esterno 9V/0,6A
Consumo elettrico	Max 5,4 W
Interfacce di gestione	Interfaccia Web (HTTP), utility Easy Smart Configuration
Funzioni di gestione	VLAN, QoS, IGMP Snooping, limitazione della larghezza di banda, ecc.
Indirizzo IP predefinito	192.168.0.1
Nome utente / Password predefinita	admin / admin
Metodi di installazione	Su scrivania o in rack (kit di montaggio incluso)
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	10% a 90% UR senza condensa
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e asciutto
Sicurezza	Non aprire l'apparecchio, non utilizzare vicino all'acqua
Garanzia	Garanzia limitata TP-Link (vedere condizioni sulla confezione)
Ricambi e riparabilità	Nessun ricambio disponibile, apparecchio non riparabile dall'utente

Domande frequenti - TLSG108E TP-LINK

Come collegare lo switch TLSG108E alla mia rete?

Collegare un cavo Ethernet dal router a una delle porte dello switch. Collegare quindi i dispositivi (computer, stampanti, ecc.) alle altre porte. Accendere lo switch con l'alimentatore fornito.

Come accedere all'interfaccia di configurazione dello switch?

Assicurarsi che il computer sia sulla stessa sottorete (indirizzo IP 192.168.0.x). Aprire un browser e digitare http://192.168.0.1. Accedere con il nome utente admin e la password admin.

Cosa fare se ho dimenticato la password di amministratore?

È necessario ripristinare lo switch alle impostazioni di fabbrica. Tenere premuto il pulsante Reset (situato vicino alle porte) per circa 10 secondi finché i LED lampeggiano. La password torna a admin.

Posso utilizzare lo switch con un cavo SFP?

No, il modello TL-SG108E non dispone di slot SFP. È dotato solo di 8 porte Ethernet RJ45.

Come installare lo switch in un rack?

Fissare le staffe di montaggio fornite su ciascun lato dello switch utilizzando le viti incluse. Utilizzare quindi bulloni adatti (non forniti) per fissare lo switch nel rack. Assicurarsi che il rack sia stabile e messo a terra.

Quale cavo utilizzare per collegare lo switch ad altre apparecchiature?

Utilizzare cavi Ethernet di categoria 5e o superiore per prestazioni Gigabit. Le porte sono auto-MDI/MDIX, quindi un cavo diritto o incrociato funziona.

Lo switch supporta il VLAN?

Sì, il TL-SG108E è uno switch gestibile. Tramite l'interfaccia Web è possibile configurare VLAN (802.1Q) per segmentare la rete.

Come pulire lo switch?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti liquidi o abrasivi.

Cosa fare se lo switch non si accende?

Verificare che l'alimentatore sia correttamente collegato allo switch e a una presa elettrica funzionante. Provare con un altro alimentatore compatibile (9V/0,6A). Se il problema persiste, contattare il supporto TP-Link.

Lo switch è compatibile con lo standard PoE?

No, il TL-SG108E non è uno switch PoE. Non fornisce alimentazione tramite cavi Ethernet. Utilizzare un injector PoE se necessario.

MANUALE UTENTE TLSG108E TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

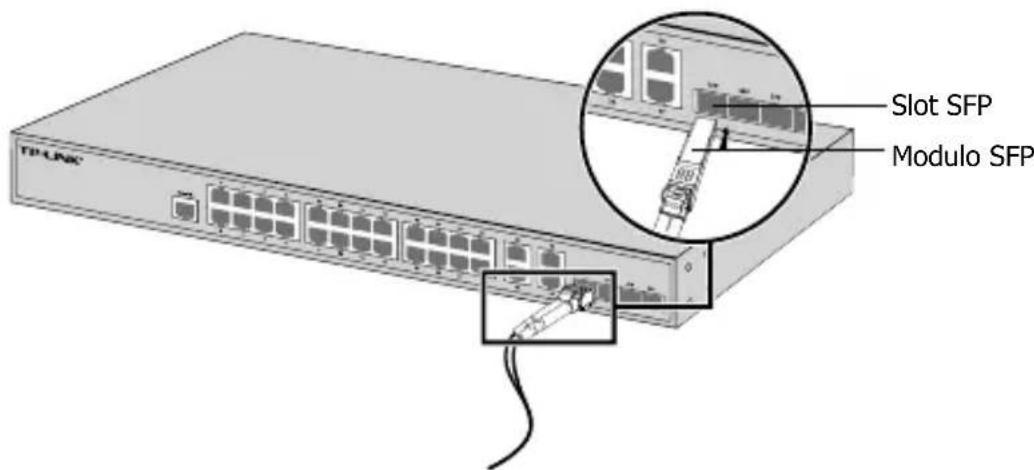

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalação

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettova confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
