TLSG108E - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Verwaltbarer Netzwerk-Switch
Marke	TP-Link
Modell	TL-SG108E
Anzahl der Ports	8 Ethernet-Ports 10/100/1000 Mbps
Porttyp	RJ45 mit Auto-Aushandlung und Auto-MDI/MDIX
Abmessungen (L x B x H)	171 x 98 x 27 mm (ca.)
Gewicht	0,75 kg (ca.)
Stromversorgung	Externes Netzteil 9V/0,6A
Stromverbrauch	Max. 5,4 W
Management-Schnittstellen	Web-Interface (HTTP), Easy Smart Configuration Utility
Management-Funktionen	VLAN, QoS, IGMP Snooping, Bandbreitenbegrenzung, usw.
Standard-IP-Adresse	192.168.0.1
Standard-Benutzername / Passwort	admin / admin
Installationsmethoden	Auf dem Schreibtisch oder im Rack (Montagesatz enthalten)
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Wartung und Reinigung	Vor der Reinigung vom Netz trennen, ein weiches, trockenes Tuch verwenden
Sicherheit	Das Gerät nicht öffnen, nicht in der Nähe von Wasser verwenden
Garantie	Eingeschränkte TP-Link-Garantie (siehe Bedingungen auf der Verpackung)
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar, Gerät nicht vom Benutzer reparierbar

Häufig gestellte Fragen - TLSG108E TP-LINK

Wie verbinde ich den Switch TL-SG108E mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel von Ihrem Router an einen der Ports des Switches an. Verbinden Sie dann Ihre Geräte (Computer, Drucker usw.) mit den anderen Ports. Schalten Sie den Switch mit dem mitgelieferten Netzteil ein.

Wie greife ich auf die Konfigurationsoberfläche des Switches zu?

Stellen Sie sicher, dass sich Ihr Computer im selben Subnetz befindet (IP-Adresse 192.168.0.x). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin an.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Sie müssen den Switch auf die Werkseinstellungen zurücksetzen. Halten Sie die Reset-Taste (neben den Ports) etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Passwort wird auf admin zurückgesetzt.

Kann ich den Switch mit einem SFP-Kabel verwenden?

Nein, das Modell TL-SG108E hat keine SFP-Steckplätze. Es ist nur mit 8 RJ45-Ethernet-Ports ausgestattet.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel auf jeder Seite des Switches mit den beiliegenden Schrauben. Verwenden Sie dann geeignete Schrauben (nicht im Lieferumfang), um den Switch im Rack zu befestigen. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Welches Kabel soll ich verwenden, um den Switch mit anderen Geräten zu verbinden?

Verwenden Sie Ethernet-Kabel der Kategorie 5e oder höher für Gigabit-Leistung. Die Ports sind Auto-MDI/MDIX, daher funktionieren sowohl gerade als auch gekreuzte Kabel.

Unterstützt der Switch VLAN?

Ja, der TL-SG108E ist ein verwaltbarer Switch. Über die Weboberfläche können Sie VLANs (802.1Q) konfigurieren, um Ihr Netzwerk zu segmentieren.

Wie reinige ich den Switch?

Trennen Sie vor der Reinigung die Stromversorgung. Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Was tun, wenn der Switch nicht eingeschaltet wird?

Überprüfen Sie, ob das Netzteil richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie es mit einem anderen kompatiblen Netzteil (9V/0,6A). Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Ist der Switch PoE-kompatibel?

Nein, der TL-SG108E ist kein PoE-Switch. Er versorgt keine Geräte über Ethernet-Kabel mit Strom. Verwenden Sie bei Bedarf einen PoE-Injektor.

BEDIENUNGSANLEITUNG TLSG108E TP-LINK

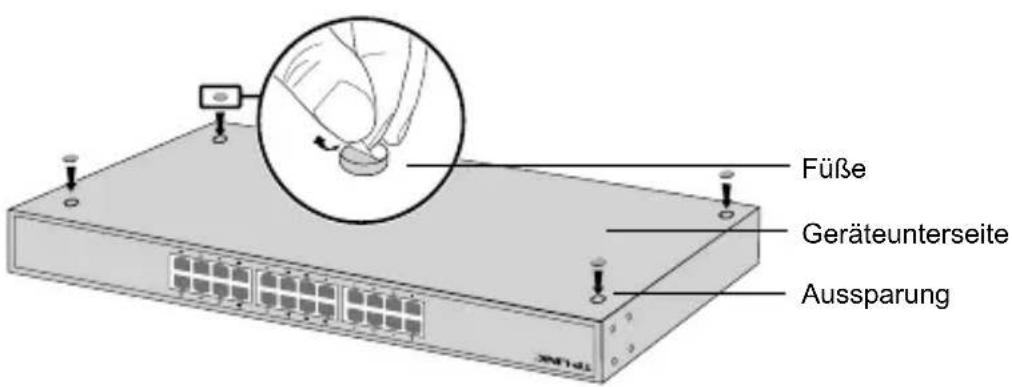

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

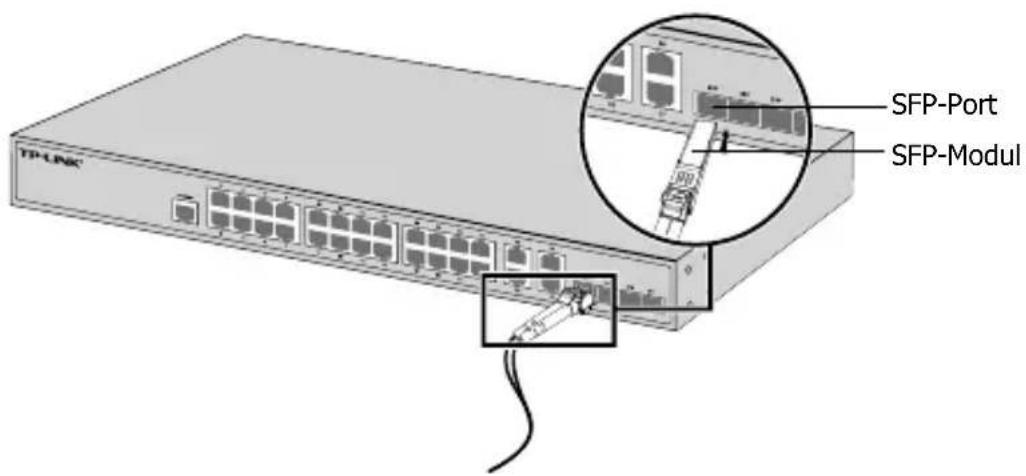

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schutz eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilits (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie diesen Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
