Ürün Türü	Yönetilebilir Ağ Anahtarı (Switch)
Marka	TP-Link
Model	TL-SG108E
Port Sayısı	8 adet 10/100/1000 Mbps Ethernet portu
Port Türü	Otomatik anlaşma ve otomatik MDI/MDIX özellikli RJ45
Boyutlar (G x D x Y)	171 x 98 x 27 mm (yaklaşık)
Ağırlık	0,75 kg (yaklaşık)
Güç Kaynağı	Harici güç adaptörü 9V/0,6A
Güç Tüketimi	Maks. 5,4 W
Yönetim Arayüzleri	Web Arayüzü (HTTP), Easy Smart Configuration yardımcı programı
Yönetim Fonksiyonları	VLAN, QoS, IGMP Snooping, hız sınırlama vb.
Varsayılan IP Adresi	192.168.0.1
Varsayılan Kullanıcı Adı / Şifre	admin / admin
Kurulum Yöntemleri	Masaüstü veya raf (montaj kiti dahil)
Çalışma Sıcaklığı	0°C - 40°C
Çalışma Nemi	%10 - %90 yoğuşmasız
Bakım ve Temizlik	Temizlemeden önce fişi çekin, yumuşak kuru bir bez kullanın
Güvenlik	Cihazı açmayın, su yakınında kullanmayın
Garanti	TP-Link sınırlı garantisi (ambalaj üzerindeki koşullara bakın)
Yedek Parçalar ve Onarılabilirlik	Yedek parça mevcut değil, kullanıcı tarafından onarılamaz cihaz

Sık sorulan sorular - TLSG108E TP-LINK

TL-SG108E anahtarını ağıma nasıl bağlarım?

Yönlendiricinizden gelen bir Ethernet kablosunu anahtarın portlarından birine takın. Ardından cihazlarınızı (bilgisayarlar, yazıcılar vb.) diğer portlara bağlayın. Anahtarı verilen güç adaptörüyle açın.

Anahtarın yapılandırma arayüzüne nasıl erişirim?

Bilgisayarınızın aynı alt ağda olduğundan emin olun (IP adresi 192.168.0.x). Bir tarayıcı açın ve http://192.168.0.1 yazın. Kullanıcı adı olarak admin ve şifre olarak admin ile giriş yapın.

Yönetici şifresini unutursam ne yapmalıyım?

Anahtarı fabrika ayarlarına sıfırlamanız gerekir. Reset düğmesini (portların yanında) yaklaşık 10 saniye boyunca basılı tutun, ışıklar yanıp sönene kadar. Şifre admin'e döner.

Anahtarı SFP kablosuyla kullanabilir miyim?

Hayır, TL-SG108E modelinde SFP yuvaları bulunmaz. Yalnızca 8 adet RJ45 Ethernet portu ile donatılmıştır.

Anahtarı bir rafa nasıl kurarım?

Verilen montaj braketlerini, verilen vidaları kullanarak anahtarın her iki tarafına takın. Ardından uygun cıvataları (verilmemiştir) kullanarak anahtarı rafa sabitleyin. Rafın sabit ve topraklanmış olduğundan emin olun.

Anahtarı diğer ekipmanlara bağlamak için hangi kabloyu kullanmalıyım?

Gigabit performansı için Kategori 5e veya üzeri Ethernet kabloları kullanın. Portlar otomatik MDI/MDIX olduğundan düz veya çapraz kablo çalışır.

Anahtar VLAN'ı destekliyor mu?

Evet, TL-SG108E yönetilebilir bir anahtardır. Web arayüzü üzerinden ağınızı bölümlendirmek için VLAN (802.1Q) yapılandırabilirsiniz.

Anahtarı nasıl temizlerim?

Temizlemeden önce gücü kesin. Yüzeyi silmek için yumuşak kuru bir bez kullanın. Sıvı veya aşındırıcı ürünler kullanmayın.

Anahtar açılmazsa ne yapmalıyım?

Güç adaptörünün anahtara ve çalışan bir elektrik prizine doğru şekilde takıldığını kontrol edin. Uyumlu başka bir adaptörle (9V/0,6A) deneyin. Sorun devam ederse TP-Link desteğiyle iletişime geçin.

Anahtar PoE standardıyla uyumlu mu?

Hayır, TL-SG108E bir PoE anahtarı değildir. Ethernet kabloları üzerinden güç sağlamaz. Gerekirse bir PoE enjektörü kullanın.

KULLANIM KILAVUZU TLSG108E TP-LINK

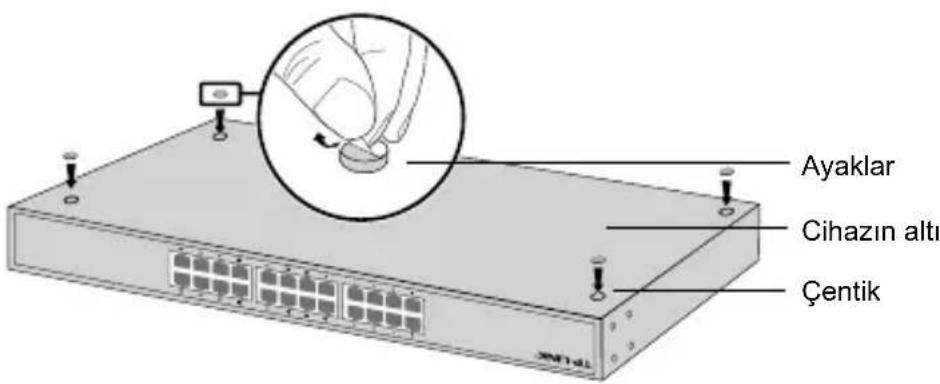

Cihazi masaustune kurmak icin lutfen asagidaki adimlari izleyin:

1. Cihazı, buttun parçalarıyla birlikte cihazın buttun ağırkıntaşiyabilecek kadar sabit ve yüz bir zemin üzerineyerlestirin.
2. Lastik ayaklardan yapiskanli koruyucu kabtları cikarin.
3. Cihazı cevirin ve cihazın her bir kosersinin altindaki girintili alanlara size-SA glanan lastik ayakları takın.

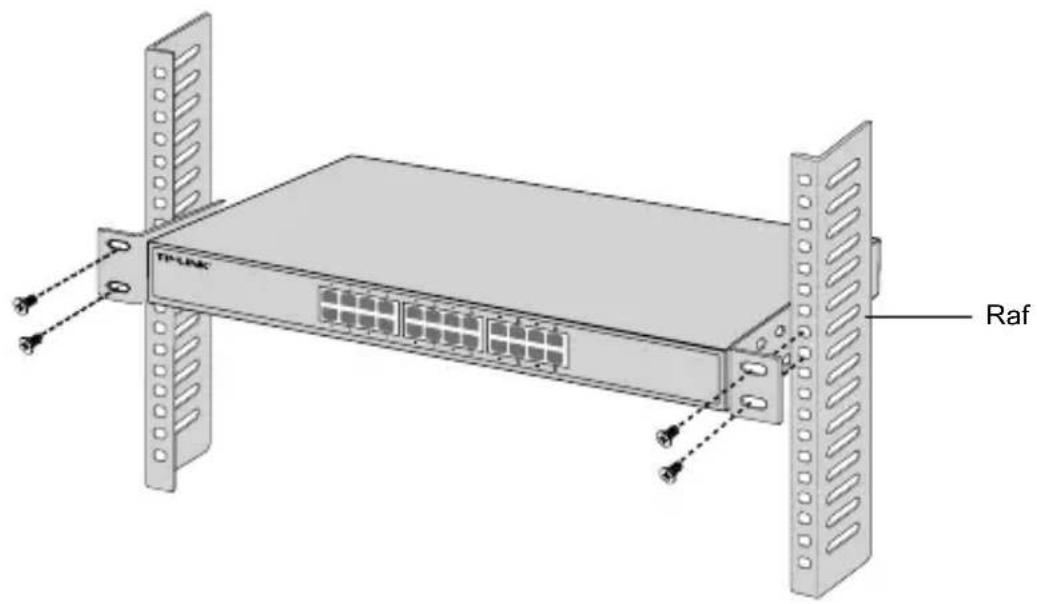

Raf Kurulumu

Cihazi rafa monte etmek icin asagida tanimlanan talimatlari izleyin:

1. Rafin temelini ve sabitligini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafina raf montajini-SAglamlaşırın.

1. Destekler cihaza takildiktan sonra, rafa sabitlemek icin uygun vidalar (beraberinde gelen vidalar degil) kullanin.

Baglanti

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşaqidaki sekilde güsterildigi gibi baglayın.

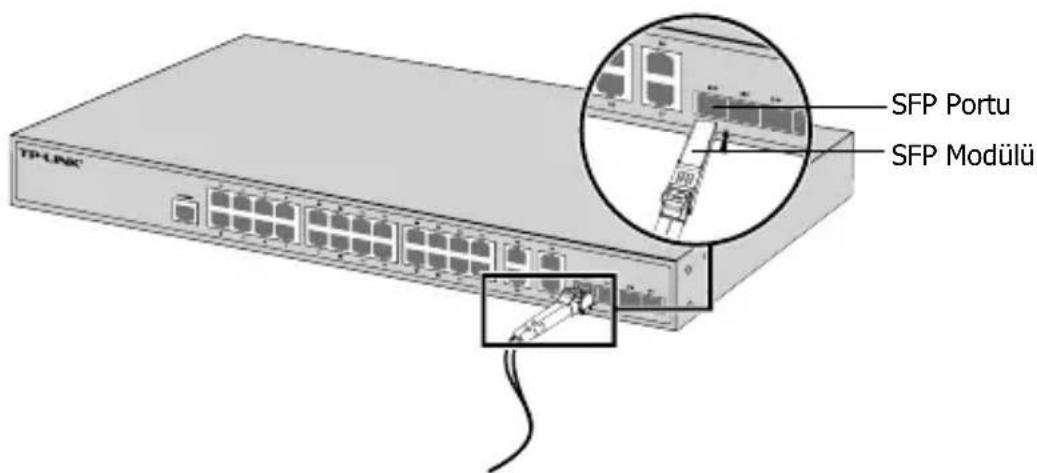

- SFP Portu

SFP portlu switch'ler icin, SFP portunu SFP modulnebaughabilirsiniz. Eger switch'te SFP alici-verici bir modultakiliya ve port uzerinde bir baglanti varsa, ilgili RJ45 portudvevre di kalacaktir ve kullanilamayacaktir.

Konsol Porto

Konsol portuna sahip switch'lerde, konsol kablosukullanarak bilgisayarıniz ile konsol portunabaughanabilirsiniz. Ardindan. switch'i yonetmek icin CLI arayuzüne erişebilirsiniz.

Cihazi Çalıstirma

Urünle birlikte gelenGPC kablosunu kullanarak cihaza enerji)..

Yapilandirma

- Switch'i GUI kullanarak Yapilandirma

1. Bilgisayarinizin IP adresini switch ile ayni alt ağda olacak sekilde belirleyin. IP adresi 192.168.0.x'dir. (x değeri 2 ila 254arasinda herhangi bir sayidir.); Alt A'g Maskesi 255.255.255.0'dir.
2. Bir web tarayicişi,açın ve tarayicinein adres alanina varsayilan:yonetim adresiolan http://192.168.0.1'i yazın ve Enter tuşuna basin.
3. Varsayilan User Name (Kullanı Adı) ve Password (Şifre)'sı ile admin kelimesini girin. Kullanı Adı ve Şifre'nin tamamıkıçık harflerden olşmaktaşır. Sonrasında Login (Oturum Aç) butonuna:tiklayın veya Enter tuşuna basın.
4. Arayüze besoinı bir seksilde,giriş yaptıktan sonra,yonetim sayfasindan switch'i yapilandirabilirsiniz.

- Switch'i CLI Arayuzü Üzerinden Yapılandirma (Sadece Akilli Switch'ler ve Yönetilebilir Switch'ler ileindir)

Switch üzerinde oturum acabilir ve switch'i yonetmek icin CLI arayüzene ersebilirsiniz. Nasıl yapacını za dair dahdetaylı bilgi icin lüften CLI Kilavuzuna bakıniz.

- Switchi Yardimci Ya zil im ile Ya pilan dim a (Sadece Kolay Akilli Switch'ler icindir.)

Easy Smart Switch'lerin buttun ağları merkezi olarak yonetmek ilen Easy Smart Yapılandırma Yardımci Uygulaması kullanabilirsiniz. Nası yapacını za dair dahdetaylı bilgi ilen lüften Yardımci Yazilim Kullanı Kilavuzuna bakını.

Deutsch

Sicherheitsinformation

• Cihazın acma/kapama Düğmesi varsa, bu cihazi acma/kapama ilemi icin kullanilabilecek yollardan biridir. Açma/Kapama Düğmesi olmayan ürünler icin, cihazi kapatmak icinGPC adaptorür ile baglantınin kesilmesi gerekmektedir. Baglantıisosilen cihaz yaniden takildında calisir durumda olmalidir.
• Cihazın ilçinci açmaya veya tamir etmeye calısmayınüz, zira yüksek voltaj ve dioğer risiklere maruz kalabilirsiniz. Kapali bir ürünün veya ürün aksesuarinin yetkili olmayan kılızerce acilması onerilmaz ve bu ilem cihazın garanti disi birakacaktır. Ürününüz hakkinda servis hizmeti ilçın, lütfen bizlerle irtibataGPCINIZ.
• Ürünü sivi ortamlarin yakininda calistirmayıniz.

TP-LINK Limitli Ürün Garantisi

Yanliz TP-LINK Marka Ürünler icin.

BU GARANTI SIZE CEŞITLIXANUNI HAKLAR SAGLAR, AYRICA YEREL UYGULAMALARDA (ÜLK/EALET) BÖLGBAZINDA FARKLI HAKLARA DA SAHIP OLUNABILIR.

ISBU GARANTI BELGESI VE YAPTIRIMLAR TAMAMEN ÖZELDIR VE YEREL KANUNLARIN BELIRTTIGI OLÇULER ÇERCEVESINDE DIGER GARANTI BELGELERİ VEYA YAPTIRIMLARIN YERİNE GECMEKTEDIR.

TP-LINK, original kutu icerisinde yer alan TP-LINK markasina ait donanim urununun, TP-LINK kilavuzlarinda belirtildigi sekilde normal kullanimi durumunda son kullanicinin satin aldigi tarihten itibaren yerel makamlarin uygun,gordugve yasalarda belirtilen sure boyunca iscilik veya kullanilan parcalar sebebyle arizalanmayacagini taahhut eder.
