KÄYTTÖOHJE MHEV 11 BL METABO

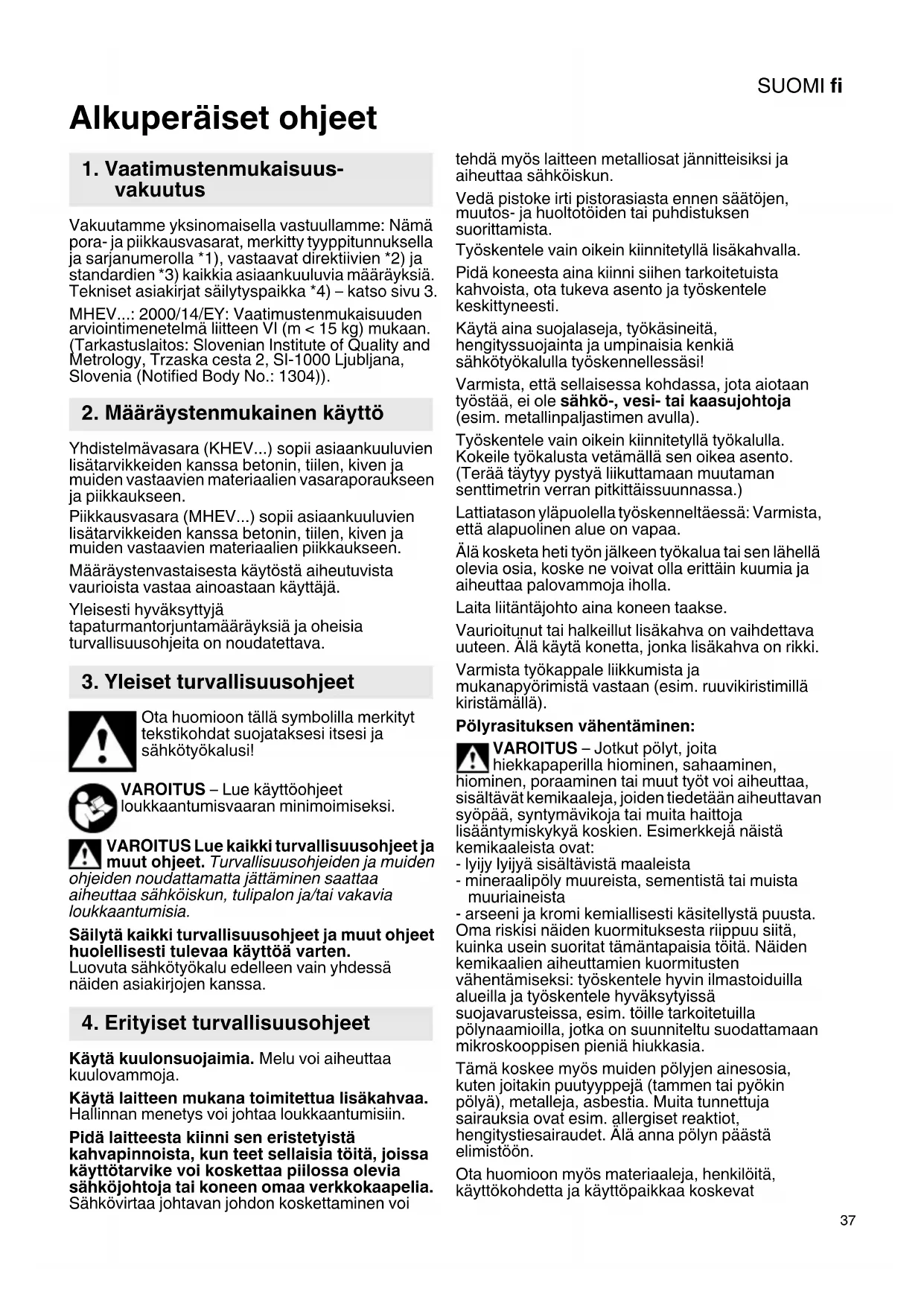

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme: Nämä pora- ja piikkausvasarat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat säilytyspaikka *4) – katso sivu 3. MHEV...: 2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen VI (m < 15 kg) mukaan. (Tarkastuslaitos: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)). Yhdistelmävasara (KHEV...) sopii asiaankuuluvien lisätarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaalien vasaraporaukseen ja piikkaukseen. Piikkausvasara (MHEV...) sopii asiaankuuluvien lisätarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaalien piikkaukseen. Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi. VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa. Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja. Käytä laitteen mukana toimitettua lisäkahvaa. Hallinnan menetys voi johtaa loukkaantumisiin. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös laitteen metalliosat jännitteisiksi ja aiheuttaa sähköiskun. Vedä pistoke irti pistorasiasta ennen säätöjen, muutos- ja huoltotöiden tai puhdistuksen suorittamista. Työskentele vain oikein kiinnitetyllä lisäkahvalla. Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti. Käytä aina suojalaseja, työkäsineitä, hengityssuojainta ja umpinaisia kenkiä sähkötyökalulla työskennellessäsi! Varmista, että sellaisessa kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla). Työskentele vain oikein kiinnitetyllä työkalulla. Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan muutaman senttimetrin verran pitkittäissuunnassa.) Lattiatason yläpuolella työskenneltäessä: Varmista, että alapuolinen alue on vapaa. Älä kosketa heti työn jälkeen työkalua tai sen lähellä olevia osia, koske ne voivat olla erittäin kuumia ja aiheuttaa palovammoja iholla. Laita liitäntäjohto aina koneen taakse. Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki. Varmista työkappale liikkumista ja mukanapyörimistä vastaan (esim. ruuvikiristimillä kiristämällä). Pölyrasituksen vähentäminen: VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat: - lyijy lyijyä sisältävistä maaleista - mineraalipöly muureista, sementistä tai muista muuriaineista - arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat

1. Vaatimustenmukaisuus-

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

määräykset ja kansalliset direktiivit (esim. työsuojelumääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Katso sivu 2. 1 Kiristysnuppi * 2 Sankakahva (lisäkahva) * 3 Lisäkahva * 4 Siipiruuvi (poraussyvyyden rajoittimen säätöön) * 5 Poraussyvyyden rajoitin * 6 Työkalun lukitus 7Kytkentänuppi 8 Metabo VibraTech (MVT): integroitu vaimennusjärjestelmä 9Painokytkin 10 Painike kestokytkentään (vain käyttötavassa piikkaus) 11 Kahva 12 Elektroniikan signaalinäyttö 13 Käyttötilanäyttö (valosignaali verkkojännitteen ollessa päällä) 14 Painike rajoitetulle iskuvoimalle (työskennellessä pehmeän materiaalin kanssa)

• mallista, varustuksesta riippuvainen Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Käytä ainoastaan jatkojohtoa, jonka vähimmäishalkaisija on 1,5 mm

. Jatkojohdon on vastattava koneen tehonottoa (vrt. tekniset tiedot). Johtovyyhtiä käytettäessä kelaa johto aina kokonaan auki.

6.1 Sanka- tai lisäkahvan asentaminen

Käytä turvallisuussyistä aina oheista sankakahvaa (2) tai lisäkahvaa (3). MHEV...: Avaa lukkorengas kiertämällä kiristysnupista (1) vasemmalle. Sankakahva (2) voidaan kiinnittää paikalleen haluttuun kohtaan ja haluttuun kulmaan. Kiristä kiristysnuppia voimakkaasti. KHEV...: Avaa lukkorengas kiertämällä lisäkahvasta (3) vasemmalle. Lisäkahva voidaan kiinnittää haluttuun kulmaan. Kiristä lisäkahva pitävästi paikalleen.

7.1 Poraussyvyyden rajoittimen säätö

(vain mallissa KHEV 5-40 BL) Avaa siipiruuvi (4). Säädä poraussyvyyden rajoitin (5) haluamallesi poraussyvyydelle. Kiristä siipiruuvi (4) jälleen.

7.2 Työkalun asettaminen, poistaminen

Puhdista työkalun kiinnityspää ennen käyttöä ja voitele se mukanaolevalla erikoisrasvalla (lisätarvikkeena: tilausnro 6.31800)! Käytä vain SDS-max työkaluja! Työkalun asettaminen: Käännä työkalua ja pistä se paikalleen kunnes se lukittuu. Työkalu lukittuu automaattisesti. Kokeile työkalusta vetämällä sen oikea asento. (Terää täytyy pystyä liikuttamaan muutaman senttimetrin verran pitkittäissuunnassa.) Poista käyttövaruste: Vedä terän lukitusta (6) nuolen suuntaan taaksepäin (a) ja ota terä pois (b).

7.3 Käyttötavan ja piikkausasennon säätö

Vältä vivun liikkeitä koneella, kun piikkausterä on paikallaan. Käytä kytkentänuppia (7) vain silloin, kun moottori on pysäytetty. Haluttu käyttötapa voidaan valita kääntämällä kytkentänupista (7). Vasaraporaus (vain malleissa KHEV...) Piikkaus Piikkausterän asennon kääntäminen haluttuun asentoon. Piikkausterän asennon säätö: Terä voidaan kiinnittää eri asentoon. - Laita terä paikalleen. - Käännä kytkentänuppi (7) väliasentoon . - Käännä piikkausterää, kunnes se on haluamassasi asennossa. - Käännä kytkentänuppi (7) asentoon . - Käännä piikkausterää, kunnes se lukittuu paikalleen. Kun piikkausterä on kiinnitetty koneeseen, konetta saa käyttää vain piikkaukseen.

7.4 Iskuvoimakkuuden säätö

Painiketta (14) painamalla voit muuttaa iskuvoimakkuutta (ja pyörimisnopeutta) (ei kuitenkaan moottorin käydessä). Painike (14) palaa: rajoitettu iskuvoimakkuus, rajoitettu pyörimisnopeus (noin 70 %) Painike (14) ei pala: maksimaalinen iskuvoimakkuus, korkea pyörimisnopeus (100 %) Oikea säätö riippuu kokemuksesta. Esimerkki: kun haluat työstää pehmeitä ja hauraita materiaaleja tai murtaa pintaa varovasti, aseta kytkin asentoon ”rajoitettu iskuvoimakkuus”. Kovempien materiaalien käsittelyyn käytä asetusta ”maksimaalinen iskuvoimakkuus”

7.5 Päälle-/poiskytkeminen

Hetkellisen käytön päällekytkeminen: Koneen päällekytkemiseksi paina painokytkintä (9). Kytke pois päältä vapauttamalla painokytkin (9). Kestokytkentä (vain käyttötavassa piikkaus ): Kestokytkentää (vain käyttötavassa piikkaus ) varten kone voidaan kytkeä päälle painiketta (10) painamalla. (Painike (10) palaa.) Sammuta kone painamalla uudelleen painiketta (10). (Painike (10) ei pala enää.) Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen vuoksi laitteen kahvoista on aina pidettävä kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti.

7.6 Metabo VibraTech (MVT)

Vähemmän käsiin kohdistuvaa tärinää ja siten nivelille ystävällinen työskentely. Älä paina konetta takakahvasta liian kevyesti tai liian kovaa. Keskiasennossa (8) tärinää vähennetään kaikkein tehokkaimmin. Imuroi sähkölaitteiden ilmakanavat säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkölaite ensin energiansaannista ja käytä suojalaseja ja hengityksensuojainta. Elektroniikan signaalinäyttö (12) Merkkivalo vilkkuu - suoja uudelleenkäynnistymistä vastaan Kun kone saa taas virtaa sähkökatkoksen jälkeen, vielä päällekytketty kone ei turvallisuussyistä käynnisty itsestään. Sammuta kone ja käynnistä uudelleen. Merkkivalo palaa jatkuvasti - ylikuormitus Jos kone on pitemmän aikaa jatkuvasti ylikuormitettuna, sen ottoteho alenee ja siten vältytään moottorin sallitun lämpötilan ylittämiseltä. Anna koneen käydä kuormittamattomana, kunnes kone on jäähtynyt ja elektroniikan signaalinäyttö sammuu. Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Katso sivu 4. A Monipuolinen poranterä- ja piikkausterävalikoima mitä erilaisimpiin käyttösovelluksiin. B Erikoisrasva (työkalun kiinnityspäiden voitelemiseen) C Imurointijärjestelmä Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Liitäntäjohdon saa vaihtaa vain Metabo tai sen valtuuttama korjaamo. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä pois- tettuja sähkö- ja elektroniikkalaitteita koske- vassa EU-direktiivissä 2002/96/EY ja maakohtai- sissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kier- rätykseen. Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

=kierrosluku kuormittamattomana

=porauksen maksimihalkaisija betoniin vasaraporanterillä

=porauksen maksimihalkaisija betoniin vasaraporakruunuilla

8. Puhdistus, huolto

9. Häiriöiden korjaus

12. Ympäristönsuojelu

W =yksittäisiskuvoima C =terän asentojen määrä m =paino ilman verkkojohtoa Mittausarvot ilmoitettu EN 60745 mukaan. Suojausluokan II kone ~ Vaihtovirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat asianomaisia voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 60745 mukaisesti:

h, HD =värähtelyn säteilyarvo (vasaraporaus betoniin)

h, Cheq =värähtelyarvo (piikkaus)

h,HD/Cheq =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso:

= epävarmuus (äänitaso)

pA(M) =mitattu äänen painetaso käyttäjän korvalla direktiivin 2000/14/EY mukaan

WA(M) =mitattu äänen tehotaso 2000/14/EY mukaan

WA(G) =taattu äänentehotaso 2000/14/EY mukaan Käytössä melutaso voi ylittää 80 dB (A). Käytä kuulosuojaimia!NORSK no
