| Tipo di prodotto | Martello scalpellatore |
| Marca | Metabo |
| Modello | MHEV 11 BL |
| Uso conforme | Scalpellatura in calcestruzzo, mattone, pietra e materiali simili |
| Portautensile | SDS-max |
| Sistema antivibrazione | Metabo VibraTech (MVT) integrato |
| Regolazione della potenza di percussione | Sì, pulsante di riduzione a circa il 70% |
| Attivazione permanente | Sì, in modalità scalpello (pulsante dedicato) |
| Impugnatura supplementare | Sì, impugnatura a staffa orientabile |
| Peso (senza cavo) | Circa 11 kg |
| Alimentazione | Rete (tensione e frequenza secondo la targhetta) |
| Classe di protezione | II (doppio isolamento) |
| Protezione elettronica | Spia di protezione contro il riavvio e il sovraccarico |
| Livello sonoro | Può superare 80 dB(A) – indossare protezioni acustiche |
| Sezione minima del cavo di prolunga | 1,5 mm² |
| Accessori inclusi | Grasso speciale per punte, impugnatura supplementare |
Domande frequenti - MHEV 11 BL METABO
Domande degli utenti su MHEV 11 BL METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Martello in formato PDF gratuitamente! Trova il tuo manuale MHEV 11 BL - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MHEV 11 BL del marchio METABO.
MANUALE UTENTE MHEV 11 BL METABO
it Istruzioni originali 21
es Manual original 25
pt Manual original 29
sv Bruksanvisning i original 33
W = S i n g l e e C = N u m b e r

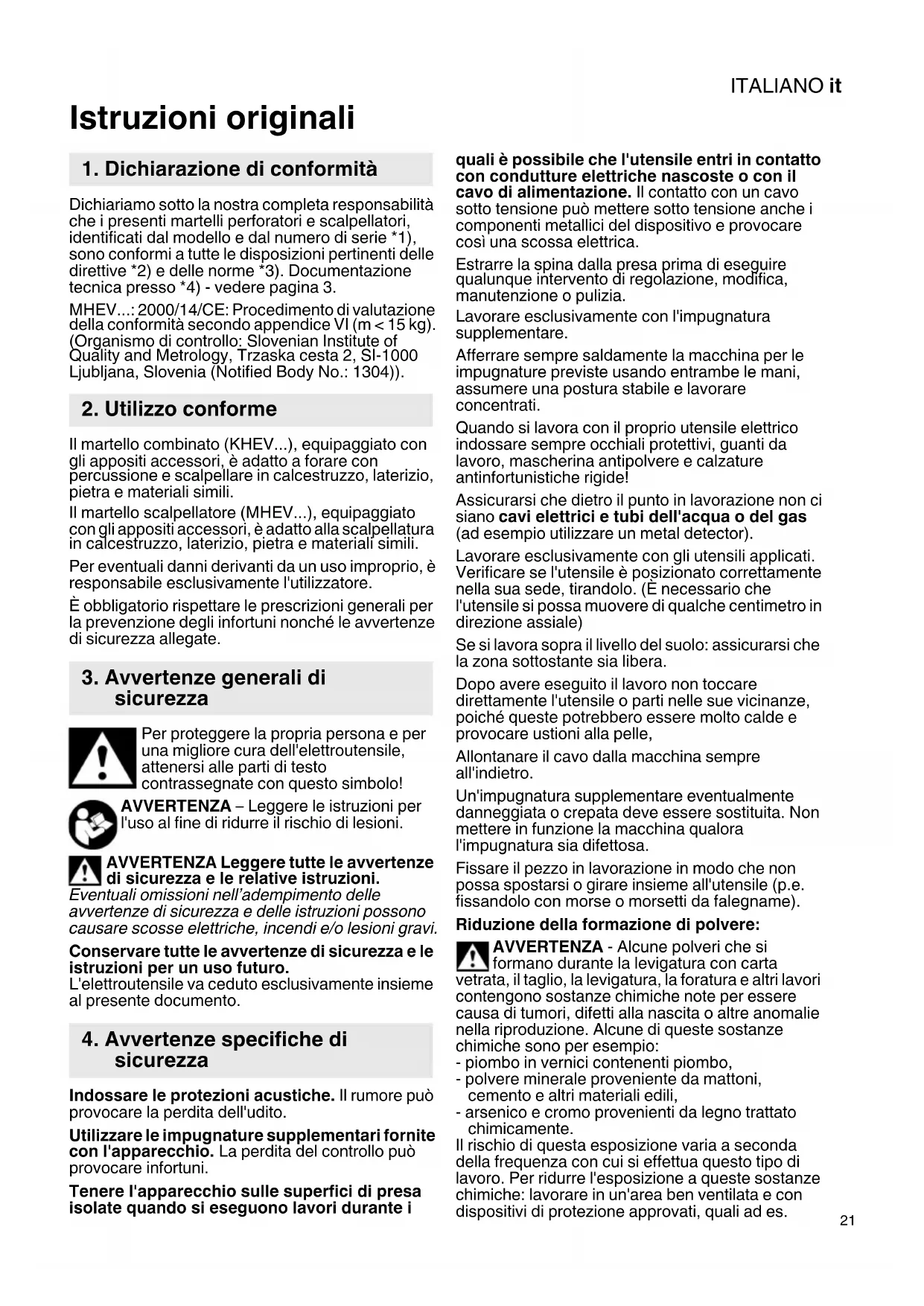

Instruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che i presenti martelli perforatori e scalpellatori, identificati dal modello e dal numero di serie 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4)- vedere pagina 3.
MHEV....: 2000/14/CE: Procedimento di valutazione della conformità secondo appendice VI (m < 15 kg). (Organismo di controllo: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).
2. Utilizzo conforme
Il martello combinato (KHEV...), equipaggiato con gli apposti accessori, è adatto a forare con percussione e scalpellar in calcestruzzo, laterizio, pietra e materiali simili.
Il martello scalpellatore (MHEV...), equipaggiato con gli apposti accessori, è adatto alla scalpellatura in calcestruzzo, laterizio, pietra e materiali simili.
Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.
E obbligatorio rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
3. Avvertenze generali disicurezza
Per proteggere la propria persona e per una migliorie cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA Leggere tutte le avventen di sicurezza e le relative istruzioni.
Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesions gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'eletttroutensile va ceduto esclusivamente insieme al presente documento.
4. Avverenze specifiche di sicurezza
Indossare le protezioni acustiche. Il rumore cui provocare la perdita dell'udito.
Utilizzare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo cui provocare infortuni.
Tenere l'apparecchio sulle superfici di presa isolate quando si eseguono lavori durante i
quali è possibile che l'utensile entri in contatto con condutture elettriche nascoste o con il cavo di alimentazione. Il contatto con un cavo fatto tensione cui mettere tanto tensione sono i componenti metallici del dispositivo e provocare una scossa elettrica.
Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia.
Lavorare escludivamente con l'impugnatura supplementare.
Afferrare sempre saldamente la macchina per le impugnature previste usingo entrambe le mani, assumere una postura stabile e lavorare concentrati.
Quando si lavora con il proprio utensile elettrico indossare sempre occhiali protettivi, guanti da lavoro, mascherina antipolvere e calzature antinfortunistiche rigide!
Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzato un metal detector).
Lavorare esclusivamente con gli utensili applicati. Verificare se l'utensile è posizionato correttamente nella sua sede, tirandolo. (E necessario che l'utensile si possa muovere di quale centimetro in direzione assiale)
Se si lavora sopra il livello del suolo: assicurarsi che la zona sottostante sia libera.
Dopo ave seeguito il lavoro non toccare direttamente l'utensile o parti nelle sue vicinanze, poiché queste potrebbero essere molto calde e provocare usioni alla pelle,
Allontanare il cavo alla macchina sempre all'indietro.
Un'impugnatura supplementare eventually dansneggiata o crepata delve essere sostituita. Non mettere in funzione la macchina qualora I'impugnatura sua difettosa.
Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con morse o morsetti da falegname).
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es.
ITALIANOit
mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amiano.
Altre malattie note sono ad es.le reazioni allergiche e le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrolata una minore quantità di particelle.
Utilizzato unsystemadiaspirazioneadatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
5. Sintesi
Vedere pagina 2.
1 Manopola di serraggio *
2 Impugnatura a staffa (impugnatura supplementare) *
3 Impugnatura supplementare
4 Vite ad alette (per regolazione della battuta della profondità di foratura) *
5 Battuta della profondità di foratura *
6 Bloccaggio utensile
7 Interruftore a manopola
8 Metabo VibraTech (MVT):systema di ammortizzazione integrato
9 Pulsante interruptore
10 Pulsante per funzionamento continuo (solo in modalità scalpellatura)
11 Impugnatura
12 Spia di segnalazione elettronica
13 Spia di funzionamento (segnale luminoso in presenza della tensione di rete)
14 Pulsante per intensità di percussione ridotta (quando si lavora con materiali morbidi)
- in base al modello, alla dotazione
6. Messa in funzione
Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetto del modello.
Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto massima di 30mA .
Utilizzato sostanto prolunghe con sezione minima di 1,5mm^2 . Le prolunghe devono essere adatte per l'assorbimento di potenza della macchina (confrontare i dati tecnici). Se si impiega un rotolo di cavo, srotolarlo sempre completeness.
6.1 Montaggio dell'impugnatura a staffa o supplementare
Per motivi di sicurezza,utilizzare sempre l'impugnatura a staffa (2) o l'impugnatura supplementare (3) fornita in dotazione.
MHEV....
Allentare l'anello di serraggio ruotando verso sinistra il pomello di serraggio (1). L'impugnatura a staffa (2) cui quere assere regolata nella posizione desiderata e con l'angolazione desiderata. Stringere con forza la manopola di bloccaggio.
KHEV....
Allentare l'anello di serraggio ruotando
l'impugnatura supplementare (3) in senso
antiorario. L'impugnatura supplementare più
essere regolata con l'angolazione desiderata.
Serrare con forza l'impugnatura supplementare.
7. Utilizzo
7.1 Impostazione della battuta della profondità di foratura (solo per KHEV 5-40 BL)
Allentare la vite ad alette (4). Regolare la battuta (5) alla profondità desiderata. Riavvitare la vite ad alette (4).
7.2 Applicazione e rimozione dell'utensile
Prima dell'inserimento pulire l'estremità ad innesto dell'utensile e lubrificarla con il grasso speciale accluso (come accessorio: n. di ordinazione 6.31800)! Utilizzato solo utensili SDSmax!
Applicazione dell'utensile:
Ruotare l'utensile e insere fino all'arresto. L'utensile scatta in posizione automaticamente.
Verificare se l'utensile è posizionato correttamente nella sua sede, tirandolo. (È necessario che l'utensile si possa muovero di quale centimetro in direzione assiale)
Rimuovere l'utensile:
Tirare indietro il bloccaggio utensile (6) in direzione della freccia (a) ed estrarre l'utensile (b).
7.3 Impostazione della modalità operativa
Non fare leva sul trapano con lo scalpello inserto.
Azionare l'interruttore a manopola (7) solo a motore spento.
Ruotando l'interruttore a manopola (7) è possibile selezionare la modalità operativa desiderata.
Foratura a martello (solo per KHEV...)
Scalpellatura
Posizione per portare lo scalpello nella posizione desiderata.
Regolazione della posizione dello scalpello: lo scalpello può essere arrestato in diverse positizioni.
- Inserire lo scalpello.
- Ruotare il pulsante (7) verso la posizione intermedia N.
- Ruotare lo scalpello fino a portarlo nella posizione desiderata.
- Ruotare l'interruttre a manopola (7) in posizione
- Ruotare lo scalpello fino allo scatto in posizione.
A scalpello inserto, utilizzato l'utensile esclusivamente nella modalità Scalpellatura
7.4 Regolazione dell'intensità di percussione
Premendo il pulsante (14) è possibile variare l'intensità di percussione (e il numero di giri) (ma non nelle il motore è in funzione).
Pulsante (14) illuminato: intensità di percussione ridotta, numero di giri ridotto (ca. 70%)
Pulsante (14) non illuminato: intensità di percussione massima, numero di giri elevato (100%)
La regolazione corretta è dettata dall'esperienza. Esempio: se si lavorano materiali morbidi e fragili o se la rottura delve essere mantenuta al minimo, lavorare con "intensità di percussione ridotta". Invece, per la lavorazione di materiali più duri, impostare "intensità di percussione massima".
7.5 Accensione/spegnimento
Accensione temporanea:
Per mettere in funzione il dispositorio, premere il pulsante interrottore (9).
Per spagnere, rilasciare il pulsante interrupttre (9).
Funzionamento continuo (solo in modalità scalpellatura T.
Per il funzionamento continuo (solo in modalità scalpellatura è possibile accendere la macchinatramite il pulsante (10). (Il pulsante (10) si illumina.)
Per spegnere, premere di nuovo il pulsante (10). (Il pulsante (10) non si illumina più.)
In caso di funzionamento continuo, il dispositivo continua a funzionare ancche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature,
assumere una postura stabile e lavorare concentrati.
7.6 Metabo VibraTech (MVT)
Per lavorare a basse vibrazioni, evitando un'ecccessiva sollecitazione delle articolazioni.
Premere la macchina sull'impugnatura posteriore con una forza non troppo esigua, né eccessiva. La posizione centrale (8) consente di ridurre al meglio le vibrazioni.
8. Pulizia, manutenzione
Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo,attraverso tutte le fenditure anteriori e posteriori oppure soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere.
9. Eliminazione dei guasti
Spia di segnalazione elettronica (12)
Lampeggio - protezione antiriavvamento In caso di ripristino della tensione dopo un
- black-out, per motivi di sicurezza, il dispositivo,anche se ancorta inserto,non si rimette automaticamente in funzione.Disinserire e reinserire l'utensile elettrico.
Accensione fissa - sovraccarico
In caso di sovraccarico prolongato del disposativo, l'assorbimento di potenza viene
limitato e quindi si evita che il motore si surriscaldi ulteriormente.
Far funzionare il dispositivo a vuoto fino al suo raffreddamento e fino allo spagnimento della spia di segnalazione elettronica.
10. Accessori
Utilizzare solo accessori originali Metabo.
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Vedere pagina 4.
A Completo assortment di punte e scalpelli per le più sviate applicazioni.
B Grasso speciale (per lubricare le estremità a innesto dell'utensile)
C Sistema di aspirazione polvere
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
11. Riparazione
Gli interventi di riparazione degli eletttroutensili sono riservati escludivamente ai tecnici elettricisti specializzati!
In caso di necessità, il cavo di collegamento deve essere sostituito esclusivamente da Metabo o da un'officina di assistenza clienti autorizzata.
ITALIANOit
Nel caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
12. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
Solo per i Paesi UE: non smaltire gli eletttroutensili con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elet
trici ed elettronici usati e l'applicazione nel diritto nazionale, gli eletttroutensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di ricericlaggio eco-compatible.
13. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.
P_1 =assorbimento di potenza nominale
P2 = potenza resa
n0 =numero di giri a vuoto
D1 =max. diametro di foratura nel calcestruzzo con punte per foratura a percussione
D2 =max. diametro di foratura nel calcestruzzo con corone per foratura a percussione
s_max = numero di colpimax W=energia percussione singola
C = numero positioni scalpello
m = p e s o s
Valori misurati a norma EN 60745.
Macchina apparente alla classe di protezione II
Corrente alternata
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione
Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 60745:
a_h,HD = valore emissione vibrazioni (foratura a percussione nel calcestruzzo)
ah, Cheq =valore emissione vibrazioni (scalpella)
K_h,HD/Cheq = incertezza (vibrazione)
Livello sonoro classe A tipico:
L_DA =livello di pressione acustica
LWA =livello di potenza acustica
K_pA K_WA = incertezza (livello sonoro)
L_pA(M) =livello di pressione acustica misurato secondo 2000/14/CE nell'orecchio dell'utente
L_WA(M) =livello di emissione sonora misurato secondo 2000/14/CE
L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
