Produkttyp	Meißelhammer
Marke	Metabo
Modell	MHEV 11 BL
Bestimmungsgemäße Verwendung	Meißeln in Beton, Ziegel, Stein und ähnlichen Materialien
Werkzeugaufnahme	SDS-max
Antivibrationssystem	Integriertes Metabo VibraTech (MVT)
Einstellung der Schlagkraft	Ja, Reduzierungstaste auf ca. 70 %
Dauereinschaltung	Ja, im Meißelmodus (eigene Taste)
Zusatzhandgriff	Ja, verstellbarer Bügelhandgriff
Gewicht (ohne Kabel)	Ca. 11 kg
Stromversorgung	Netz (Spannung und Frequenz laut Typenschild)
Schutzklasse	II (Doppelisolierung)
Elektronischer Schutz	Anzeige für Wiederanlaufschutz und Überlastschutz
Geräuschpegel	Kann 80 dB(A) überschreiten – Gehörschutz tragen
Mindestquerschnitt Verlängerungskabel	1,5 mm²
Mitgeliefertes Zubehör	Spezialfett für Einsatzwerkzeuge, Zusatzhandgriff

Häufig gestellte Fragen - MHEV 11 BL METABO

Wie montiere ich ein Werkzeug am Metabo MHEV 11 BL?

Reinigen und fetten Sie das Werkzeugende mit dem mitgelieferten Spezialfett. Drehen Sie das Werkzeug und schieben Sie es bis zum Anschlag ein. Die Verriegelung erfolgt automatisch. Überprüfen Sie die Befestigung, indem Sie am Werkzeug ziehen (es muss axial einige Zentimeter beweglich sein).

Wie demontiere ich das Werkzeug?

Ziehen Sie die Werkzeugverriegelung (6) in Pfeilrichtung nach hinten und entnehmen Sie das Werkzeug.

Wie stelle ich die Schlagkraft ein?

Drücken Sie die Taste (14) bei ausgeschaltetem Motor. Leuchtet die Taste auf, ist die Schlagkraft auf ca. 70 % reduziert. Leuchtet sie nicht, ist die Schlagkraft maximal.

Wie verwende ich die Dauereinschaltung?

Nur im Meißelmodus: Drücken Sie die Taste (10), um den Dauerbetrieb zu aktivieren. Erneutes Drücken deaktiviert ihn. Achtung: Die Maschine läuft weiter, wenn sie Ihnen entgleitet.

Wozu dient das Metabo VibraTech-System?

Das Metabo VibraTech (MVT) ist ein integriertes Dämpfungssystem, das Vibrationen reduziert und Ihre Gelenke schont. Drücken Sie den hinteren Griff weder zu fest noch zu schwach, um eine optimale Wirksamkeit zu erzielen.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets Gehörschutz, Schutzbrille, Handschuhe, Staubschutzmaske und Sicherheitsschuhe. Verwenden Sie den Zusatzhandgriff. Überprüfen Sie die Abwesenheit von elektrischen Leitungen vor dem Bohren. Trennen Sie das Gerät vor Einstell- oder Reinigungsarbeiten vom Netz.

Wie reinige ich das Werkzeug?

Saugen oder blasen Sie die Belüftungsschlitze regelmäßig mit trockener Luft aus. Trennen Sie zuerst das Gerät vom Netz und tragen Sie Schutzbrille und Staubschutzmaske.

Was tun, wenn die elektronische Anzeige blinkt?

Ein Blinken zeigt den Wiederanlaufschutz nach einem Stromausfall an. Stoppen und starten Sie die Maschine erneut. Leuchtet die Anzeige dauerhaft, ist die Maschine überlastet: Lassen Sie sie im Leerlauf laufen, bis sie abkühlt.

Welches Zubehör wird empfohlen?

Verwenden Sie ausschließlich original Metabo-Zubehör, insbesondere SDS-Max-Meisel, Spezialfett (Art.-Nr. 6.31800) und das passende Absaugsystem. Konsultieren Sie den Metabo-Katalog oder www.metabo.com.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie es zu einer Sammelstelle für umweltgerechtes Recycling. Befolgen Sie die nationalen Vorschriften.

BEDIENUNGSANLEITUNG MHEV 11 BL METABO

de Originalbetriebsanleitung 5

en Original instructions 9

fr Notice originale 13

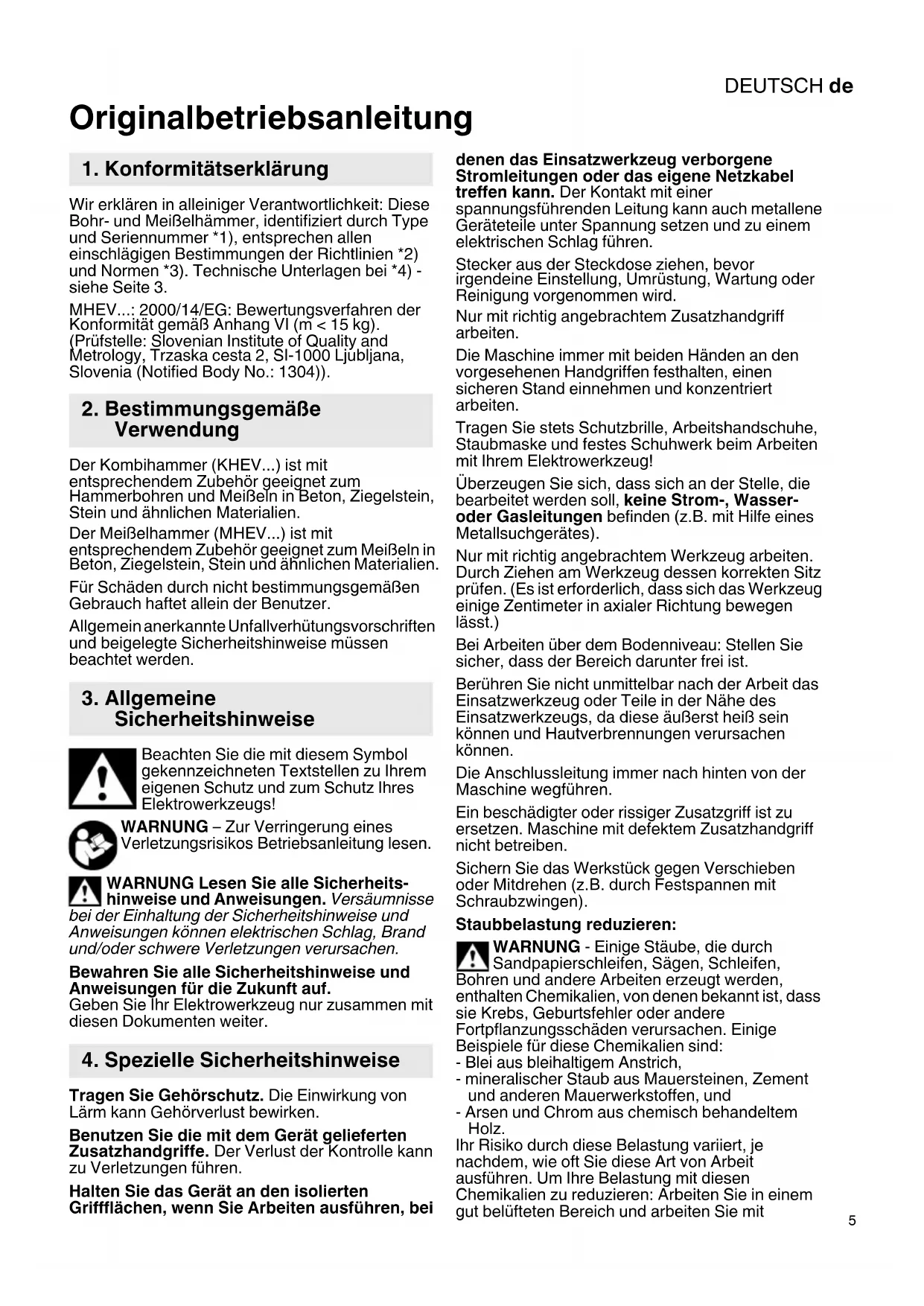

Originalbetriebsanleitung

1. Konformitätserklung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Bohr- und MeiBelhammer, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlagigen Bestimmungen der Richtlinien *2) und Normen *3).Technische Unterlagen bei *4)- siehe Seite 3.

MHEV.2000/14/EG:Bewertungsverfahren der Konformitat gemäß Anhang VI (m < 15~kg)

(Prüfstelle: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Bestimmungsgemäß Verwendung

Der Kombihammer (KHEV...) ist mit entsprechendem Zubehör geeignet zum Hammerbohren und Meißln in Beton, Ziegelstein, Stein und ähnlichen Materialien.

Der Meißelhammer (MHEV...) ist mit entsprechendem Zubehör geeignet zum Meißeln in Beton, Ziegelstein, Stein und ähnlichen Materialien.

Fur Schaden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu Ihrigenigen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitschinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.

Benutzen Sie die mit dem Gerat gefelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei

denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Nur mit richtig angebrachten Zusammenhang griff arbeiten.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, Staubmaske und festes Schuhwerk beim Arbeiten mit ihrem Elektrowerkzeug!

"Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-oder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

Nur mit richtig angebrachtem Werkzeug arbeiten. Durch Ziehen am Werkzeug dessen korrekten Sitz prufen. (Es ist erforderlich, dass sich das Werkzeug einige Zentimeter in axialer Richtung bewegen lasst.)

Bei Arbeiten über dem Bodenniveau: Stellen Sie sicher, dass der Bereich darunter frei ist.

Berühren Sie nicht unmittelbar nach der Arbeit das Einsatzwerkzeug oder Teile in der Höhe des Einsatzwerkzeugs, da diese außerst heißt sein konnen und Hautverbrennungen verursichen konnen.

Die Anschlussleitung immer nach hinten von der Maschine wegführren.

Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzhandgriff nicht betreiben.

Sichern Sie das Werkstück gegen Verschieben oder Mittrehen (z.B. durch Festspannen mit Schraubzwingen).

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit

DEUTSCHde

zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen-oder Buchenstaub), Metalle, Asbest. Weitere betrachte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitssschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub halten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

5. Überblick

SieheSeite2.

1 S p a n n k n a u f *
2 Bügelhandgriff (Zusatzhandgriff) *
3 Zusatzhand g r i f f*
4 Flugelschraube (zum Einstellen des Bohrtiefenanschlags)
5 Bohrtiefenanschlag
6 Werkzeugverriegelung
7 Schaltknopf
8 Metabo VibraTech (MVT): integriertes Dämpfungssystem
9 Schalterdrücker
10 Taste für Dauereinschaltung (nur in Betriebsart MeiBeln)
11 Handgriff
12 Elektronik-Signalanzeige
13 Betriebsanzeige (Lichtsignal bei vorhandener Netzspannung)
14 Taste für reduzierte Schlagstärke (für Arbeiten in weichem Material)
* modellababhängig, ausstattungsabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

Nur Verlängerungskabel mit einem Mindestquerschnitt von 1,5mm^2 verwenden. Verlängerungskabel mussen für die Leistungsaufnahme der Maschine geeignet sein (vgl. technische Daten). Bei Verwendung einer Kabelrolle, das Kabel immer vollig abrollen.

6.1 Montage des Bügel-bzw. Zusatzhandgriffs

Aus Sicherheitsgrunden stets den mitgelieferten Bugelhandgriff (2) bzw. Zusatzhandgriff (3) verwenden.

MHEV....

Klemmring durch Linksdrehen des Spannknaufs (1) offen. Der Bügelhandgriff (2) kann in gewünschter Position und gewünschtem Winkel angebracht werden. Den Spannknauf kraftig festziehen.

KHEV....

Klemmring durch Linksdrehen des
Zusatzhandgriffs (3) losen. Der Zusammenhanggriff
kann im gewünschten Winkel angebracht werden.
Den Zusammenhanggriff kräftig festziehen.

7. Benutzung

7.1 Verstellen des Bohrtiefenanschlags (nur bei KHEV 5-40 BL)

Flugelschraube (4) lose. Bohrtiefenanschlag (5) auf die gewünschte Bohrtiefe einstellen. Flugelschraube (4) wieder festziehen.

7.2 Werkzeug anbringen, entnahme

Werkzeug-Einsteckende vor dem Einsetzen reinigen und mit beiliegendem Spezialfett fetten (als Zubehör: Best.-Nr. 6.31800)! Nur SDSmax Werkzeuge einsetzen!

Werkzeug anbringen:

Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

Durch Ziehen am Werkzeug dessen korrekten Sitz prufen. (Es ist erforderlich, dass sich das Werkzeug einige Zentimeter in axialer Richtung bewegen{lsst.)

Werkzeug entnehmen:

Werkzeugverriegelung (6) in Pfeilrichtung nach hinten ziehen (a) und Werkzeug entnahmen (b).

7.3 Betriebsart und MeiBelposition einstellen

Hebelbewegungen an der Maschine mit eingespanntem MeiBel vermeiden.

Schaltknopf (7) nur bei Stillstand des Motors betätigten.

Durch Verdrehen des Schaltknopfs (7) können Sie die gewünschte Betriebsart wahlen.

Hammerbohren (nur bei KHEV...)

MeiBeln

Stellung um den Meißel in die gewünschte Position zu verdrehen.

Position des Meiβels einstellen: Der Meiβel kann in verschiedene Positionen arretiert werden.

• Den MeiBel einsetzen.
• Den Schaltknopf (7) in die Zwischenstellung Ndrehen.
• Den Meißel drehen, bis er sich in der gewündsten Position befindet.
• Den Schaltknopf (7) instellung trefen.
• Den MeiBel drehen, bis er einrastet.
  Bei eingesetztem MeiBel die Maschine ausschlieBlich in Betriebsart MeiBeln betreiben.

7.4 Schlagstärke einstellen

Durch Drücken der Taste (14) können Sie die Schlagstarke (und die Drehzahl) verändern (Jedoch nicht während der Motor lauft).

Taste (14) leuchtet: reduzierte Schlagstärke, reduzierte Drehzahl (ca. 70%)

Taste (14) leuchtet nicht: maximale Schlagstärke, hohe Drehzahl (100%)

Die richtige Einstellung ist Erfahrungssache. Beispiel: wenn weiche, sprende Materialien bearbeitet werden oder wenn das Ausbrechen gering gehalten werden soll, arbeiten Sie mit „reduzierten Schlagstärke".

Für das Bearbeiten härterer Materialien verwenden Sie die Einstellung „maximale Schlagstärke".

7.5 Ein-/Ausschalten

Momentaneinschaltung:

Zum Einsatz der Maschine Schalterdrücker (9) drücken.

Zum Ausschalten Schalterdrücker (9) loslassen.

Dauereinschaltung (nur in Betriebsart MeiBeln

Für Dauereinschaltung (nur in Betriebsart MeiBeln), kann die Maschine durch Drucken der Taste (10) eingeschaltet werden. (Taste (10) leuchtet.)

Zum Ausschalten die Taste (10) erneut drucken.
(Taste (10) leuchtet nicht mehr.)

Bei Daureinschaltung lauft die MaschineDMA, weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.6 Metabo VibraTech (MVT)

Für vibrationsreduziertes und dadurch gelenkschonendes Arbeiten.

Die Maschine am hinteren Handgriff nicht zu leicht und nicht zu stark andrücken. In der mittleren Stellung (8) werden die Vibrationen am wirkungsvollsten reduziert.

8. Reinigung, Wartung

Elektrowerkzeug regelmäßig, möglich und gründlich durch alle Luftschlitze aussaugen oder mit trockener Luft ausblasen. Trennen Sie vorher das Elektrowerkzeug von der Energieversorgung und tragen Sie damit Schutzbrille und Staubmaske.

9. Störungsbeseitigung

Elektronik-Signalanzeige (12)

Blinken - Wiederanlaufschutz

Bei Spannungswiederkehr nach Netzausfall lauft die noch eingeschaltete Maschine aus

Sicherheitsgründen nicht wieder von alleine an. Die Maschine aus- und wiedereinschalten.

Dauerleuchten - Überlast

Bei einer länger andauernden Überlastung der Maschine wird die Leistungsaufnahme

begrenzt und dadurch eine weitere unzulässige Erwärung des Motors vermieden.

Maschine im Leerlauf laufen setzen, bis die Maschine abgekühlt ist und die Elektronik-Signalanzeige erlischt.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

SieheSeite4.

A Umfangreiches Bohr- und MeiBelsortiment für verschiedene Anwendungsfälle.

B Spezialfett (zum Schmieren der Werkzeug-Einsteckenden)

C Staubabsaugsystem

Zubehör-Komplettprogramm siehe

www.metabo.com oder Katalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Ein Ersatz der Anschlussleitungarfur von Metabo oder einer autorisierten Kundendienstwerkstätte durchgefuhrt werden.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

DEUTSCHde

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmull! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro

und Elektronik-Altgeräte und Umsetzung in nationaless Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Beim Arbeiten kann der Gerauschpegel 80 dB(A) überschreiben.

Gehorschutz tragien!

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

P1 =Nennaufnahmeleistung

P2 =Abgabeleistung

n0 =Leerlaufdrehzahl

D_1^0 =max. Bohrdurchmesser in Beton mit Hammerbohrern

D2 max. Bohrdurchmesser in Beton mit Hammerbohrkronen

s_max = maximale Schlagzahl

W = Einzelschlagenergie

C =Anzahl der MeiBelpositionen

m = Gewicht ohne Netzkabel

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafet (entspruchend den jeweils gultigen Standards).

A Emissionswerte

These Werte ermöglich die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung higher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

ah, HD =Schwingungsemissionswert (Hammerbohren in Beton)

a_h, Cheq = Schwingungsemissionswert (MeiBeln)

K_h,HD / Cheq = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

LDA =Schalldruckpegel

LwA =Schallleistungspegel

K_pA K_WA = Unsicherheit (Schallpegel)

LpA(M) =gemessener Schalldruckpegel gemäß 2000/14/EG am Ohr des Anwenders

L_WA(M) = gemessener Schalleistungspegel gemäß 2000/14/EG

L_WA(G) =garantier Schalleistungspegel gemäß 2000/14/EG

12. Milieubescherming

13. Technische gegevens

C =aalntal beitelstanden

Fast sken - überbelastning

Málevaerdier beregnet ih. EN 60745.

Klasse II maskine

DANSKda

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gaeldende standarder).

A Emissionsværdier

beregnet iht. EN 60745:
