Tekniset tiedot	Tiedot
Porakoneen tyyppi	Langaton porakone
Akun jännite	18 V
Akun kapasiteetti	2 Ah
Tyhjäkäyntinopeus	0-600 kierrosta/min
Maksimivääntö	30 Nm
Istukka	13 mm:n itsekiristyvä istukka
Paino	1,5 kg
Suositeltu käyttö	Poraus puuhun, metalliin ja muoviin
Huolto	Tarkista akun kunto säännöllisesti ja puhdista istukka
Turvallisuus	Käytä suojalaseja ja kuulosuojaimia käytön aikana
Yleiset tiedot	Tuote toimitetaan ilman akkua ja laturia

Usein kysytyt kysymykset - PSBSA 18Li A1 PARKSIDE

Kuinka lataan PARKSIDE PSBSA 18Li A1 -porakoneen akun?

Ladataksesi akun, aseta se mukana toimitettuun laturiin ja kytke laturi pistorasiaan. Laturin merkkivalo näyttää lataustilan.

Mitä teen, jos porakone ei käynnisty?

Varmista, että akku on ladattu oikein ja asetettu paikalleen. Tarkista myös, että turvapainike on vapautettu.

Kuinka vaihdan poranterän?

Vaihtaaksesi poranterän, löysää istukkaa vastapäivään kiertämällä, poista vanha poranterä, aseta uusi ja kiristä istukka uudelleen.

Onko PARKSIDE PSBSA 18Li A1 -porakoneessa iskutoiminto?

Ei, PARKSIDE PSBSA 18Li A1:ssä ei ole iskutoimintoa. Se on langaton porakone, joka soveltuu tavalliseen poraukseen.

Mikä on suurin poraussyvyys puuhun?

Suurin poraussyvyys puuhun on 30 mm.

Kuinka puhdistan ja huollan porakonetta?

Pyyhi porakone pehmeällä ja kuivalla liinalla jokaisen käytön jälkeen. Vältä voimakkaita kemikaaleja. Tarkista säännöllisesti akun ja istukan kunto.

Mitä teen, jos porakone ylikuumenee?

Lopeta käyttö välittömästi ja anna porakoneen jäähtyä. Varmista, ettei ilmanvaihtoaukot ole tukossa.

Mistä tiedän, milloin akku pitää vaihtaa?

Jos akku ei enää pidä varausta tai porakone toimii epätasaisesti, voi olla aika vaihtaa akku.

Voinko käyttää tavallisia poranteriä PARKSIDE PSBSA 18Li A1 -porakoneessa?

Kyllä, voit käyttää tavallisia 1,5 mm - 13 mm poranteriä PARKSIDE PSBSA 18Li A1 -porakoneessa.

Mistä löydän varaosia porakoneeseeni?

Varaosia voi tilata PARKSIDE-jälleenmyyjiltä tai heidän viralliselta verkkosivustoltaan.

KÄYTTÖOHJE PSBSA 18Li A1 PARKSIDE

Alkuperäisen käyttöohjeen käännös

DK

BATTERIDREVEN SLAGBORE-/SKRUEMASKINE

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

Määräystenmukainen käyttö 14

Koneen osat 14

Toimitussisältö....14

Tekniset tiedot....14

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita .... 15

1. Työpaikkaturvallisuus 15

2. Sähköturvallisuus 16

3. Henkilöiden turvallisuus 16

4. Sähkötyökalun käyttö ja käsittely....16

5. Akkutyökalun käyttö ja käsittely 17

6. Huolto 17

Laitekohtaiset iskuporakonetta koskevat turvallisuusohjeet 17

Latauslaitteita koskevia turvaohjeita 17

Akkukäyttöisiä iskuporakoneita/ruuvinvääntimiä koskevia laitekohtaisia turvallisuusohjeita .. 17

Alkuperäistarvikkeet/-lisälaitteet....18

Ennen käyttöönottoa 18

Akkupakkauksen lataaminen (katso kuva A) 18

Akkupakkauksen asettaminen laitteeseen / irrottaminen laitteesta....18

Akun tilan tarkastaminen 18

Työkalujen vaihtaminen 19

Vääntömomentin esivalinta /Käyttötavan valinta 19

2-vaiheinen voimansiirto....19

Käyttöönotto 19

Kytkeminen päälle / pois päältä 19

Kierrosluvun säätäminen 19

Pyörimissuunnan vaihtaminen....19

Vinkkejä ja ohjeita 19

Huolto ja puhdistus....20

Takuu....21

Huolto 21

Maahantuoja 21

Hävittäminen 22

Alkuperäisen vastaavuusvakuutuksen käännös 22

Vara-akun tilaaminen 23

Online-tilaus 23

Tilaaminen puhelimitse 23

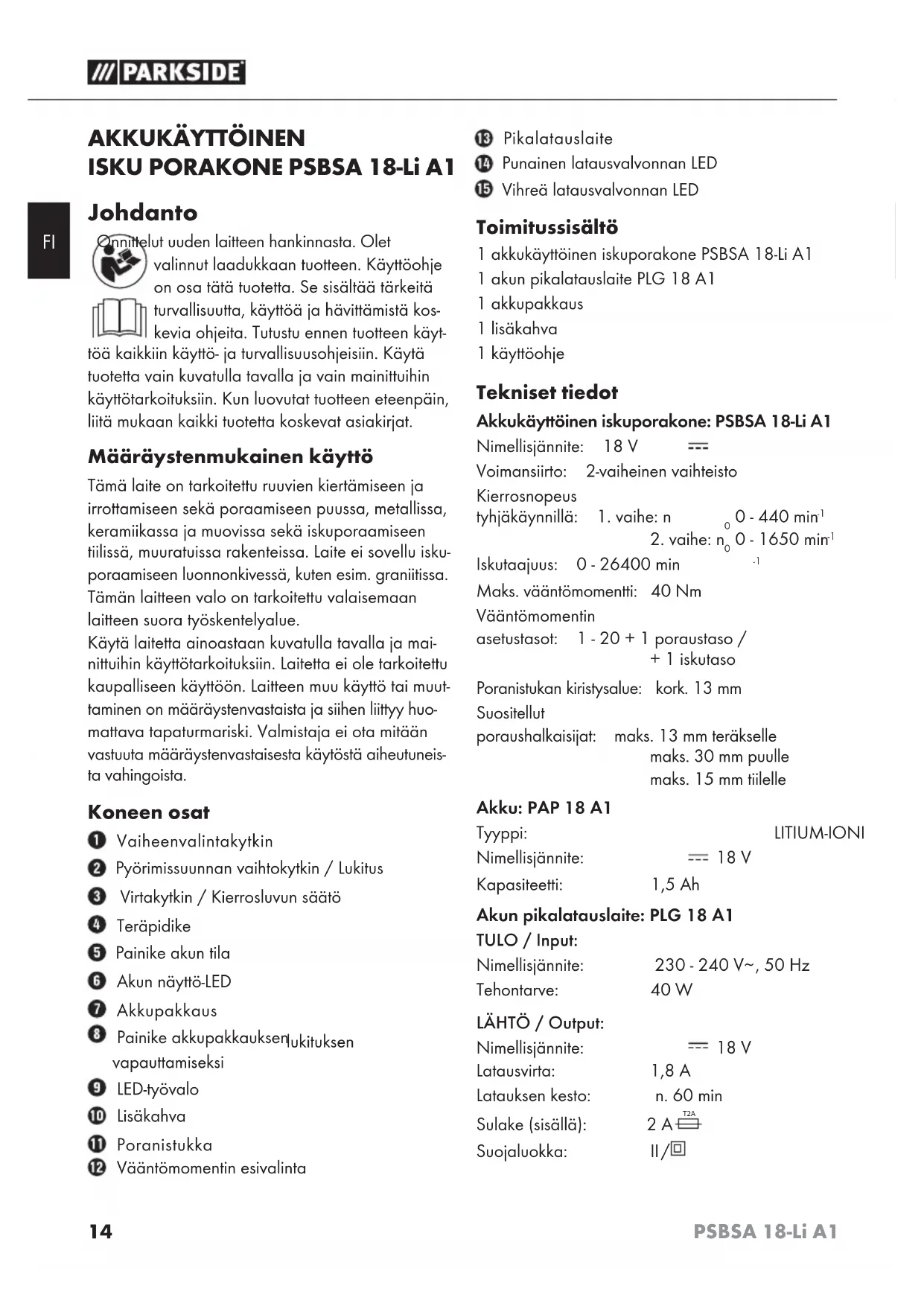

AKKUKÄYTTÖINEN ISKU PORAKONE PSBSA 18-Li A1

Johdanto

ut uuden laitteen hankinnasta. Olet valinnut laadukkaan tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuutta, käyttöä ja hävittämistä koskevia ohjeita. Tutustu ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Kun luovutat tuotteen eteenpäin, liitä mukaan kaikki tuotetta koskevat asiakirjat.

Määräystenmukainen käyttö

Tämä laite on tarkoitettu ruuvien kiertämiseen ja irrottamiseen sekä poraamiseen puussa, metallissa, keramiikassa ja muovissa sekä iskuporaamiseen tiilissä, muuratuissa rakenteissa. Laite ei sovellu iskuporaamiseen luonnonkivessä, kuten esim. graniitissa. Tämän laitteen valo on tarkoitettu valaisemaan laitteen suora työskentelyalue.

Käytä laitetta ainoastaan kuvatulla tavalla ja mainittuihin käyttötarkoituksiin. Laitetta ei ole tarkoitettu kaupalliseen käyttöön. Laitteen muu käyttö tai muuttaminen on määräystenvastaista ja siihen liittyy huomattava tapaturmariski. Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä aiheutuneista vahingoista.

Koneen osat

① Vaiheenvalintakytkin

② Pyörimissuunnan vaihtokytkin / Lukitus

3 Virtakytkin / Kierrosluvun säätö

4 Teräpidike

5 Painike akun tila

6 Akun näyttö-LED

7 Akkupakkaus

8 Painike akkupakkauksenlukituksen vapauttamiseksi

9 LED-työvalo

10 Lisäkahva

11 Poranistukka

12 Vääntömomentin esivalinta

13 Pikalatauslaite
14 Punainen latausvalvonnan LED
15 Vihreä latausvalvonnan LED

Toimitussisältö

1 akkukäyttöinen iskuporakone PSBSA 18-Li A1
1 akun pikalatauslaite PLG 18 A1
1 akkupakkaus
1 lisäkahva
1 käyttöohje

Tekniset tiedot

Akkukäyttöinen iskuporakone: PSBSA 18-Li A1

Nimellisjännite: 18 V ---

Voimansiirto: 2-vaiheinen vaihteisto

Kierrosnopeus

tyhjäkäynnillä: 1. vaihe: n 0 - 440 min ^1 2. vaihe: n 0 - 1650 min ^1

lskutaajuus: 0 - 26400 min

Maks. vääntömomentti: 40 Nm

Vääntömomentin

asetustasot: 1 - 20 + 1 poraustaso / + 1 iskutaso

Poranistukan kiristysalue: kork. 13 mm

Suositellut

poraushalkaisijat: maks. 13 mm teräkselle maks. 30 mm puulle maks. 15 mm tiilelle

Akku: PAP 18 A1

Tyyppi: LITIUM-IONI

Nimellisjännite: = 18 V

Kapasiteetti: 1,5 Ah

Akun pikalatauslaite: PLG 18 A1

TULO / Input:

Nimellisjännite: 230 - 240 V\~, 50 Hz

Tehontarve: 40 W

LÄHTÖ / Output:

Nimellisjännite: = 18 V

Latausvirta: 1,8 A

Latauksen kesto: n. 60 min

Sulake (sisällä): 2 A T2A

Suojaluokka: 11/回

Melua ja tärinää koskevat tiedot:

Melun mittausarvo laskettu standardin EN ISO 4871 mukaisesti. Sähkötyökalun tyypilliset A-painotetut melutasot:

Äänenpainetaso: 85 dB(A)

Äänentehotaso: 96

Epävarmuus K: 3 dB

Värähtelyarvot (kolmen suunnan vektorisumma) laskettuna direktiivin EN 60745 mukaisesti:

Ruuvaus: Tärinäaltistus

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Epävarmuus K = 1,5 m/s²

Metallin poraus: Tärinäaltistus

$$ \alpha_ {h, D} = 5, 4 \mathrm{m} / \mathrm{s} ^ {2} $$

Epävarmuus K = 1,5 m/s²

Iskuporaus betonissa: Tärinäaltistus

$$ \mathrm{a} _ {\mathrm{h}, \mathrm{ID}} = 1 1, 1 \mathrm{m} / \mathrm{s} ^ {2} $$

Epävarmuus K = 1,5 m/s²

Käytä

kuulosuojaimia!

VINKKI

Näissä ohjeissa ilmoitettu tärinäaltistus on mitattu standardissa EN 60745 normitetulla mittausmenetelmällä, ja sitä voidaan käyttää laitevertailuun. Ilmoitettua tärinäaltistusarvoa voidaan käyttää suuntaa antavan altistuksen arviointiin.

VAROITUS!

Tärinäaltistus muuttuu sähkötyökalun käytön mukaan ja saattaa joissain tapauksissa ylittää tässä ohjeessa mainitun arvon. Tärinäaltistusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti tällaisella tavalla.

Pyri pitämään värähtelyjen aiheuttama rasitus mahdollisimman pienenä. Värähtelyrasitusta vähentävät esimerkiksi käsineiden käyttö työkalua käytettäessä ja työajan rajoittaminen. Tällöin on otettava huomioon koko käyttöaika (myös ajat, joina sähkötyökalu on sammutettuna ja joina se on päällä, mutta käy ilman kuormitusta).

Sähkötyökaluja koskevia yleisiä turvallisuusohjeita

VAROITUS!

▶ Lue kaikki turvallisuusohjeet ja muut ohjeet. Sekä turvallisuusohjeiden että muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" koskee sekä verkkokäyttöisiä sähkötyökaluja (sis. virtajohdon) että akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja valaise-mattomat työskentelyalueet saattavat johtaa onnettomuuksiin.
b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristöissä, joissa säilytetään helposti syttyviä nesteitä tai kaasuja tai joissa on pölyä. Sähkötyökaluilla työskenneltäessä syntyy kipinöintiä, joka voi sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt poissa sähkötyökalun lähettyviltä työskentelyn aikana. Voit helposti menettää laitteen hallinnan, jos työskentelysi häiriintyy.

2. Sähköturvallisuus

a) Sähkötyökalun verkkopistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla.

Älä käytä adapteripistoketta suojamaadoitettujen sähkötyökalujen kanssa. Alkuperäinen pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.

b) Vältä kontaktia maadoitettujen pintojen, kuten putkien, lämpöpattereiden, liesien ja jääkaappien kanssa. Sähköiskun vaara on tavallista suurempi, jos kehosi on maadoitettu.

c) Suojaa sähkötyökaluja sateelta ja kosteudelta. Veden tunkeutuminen sähkölaitteeseen lisää sähköiskun vaaraa.

d) Älä kanna äläkä ripusta sähkötyökalua virtajohdosta. Älä myöskään vedä virtajohdosta irrottaessasi pistoketta pistorasiasta. Pidä johto loitolla kuumasta, öljystä, terävistä reunoista ja laitteen liikkuvista osista. Vaurioitunut tai kietoutunut virtajohto lisää sähköiskun vaaraa.

e) Jos työskentelet sähkötyökalulla ulkotiloissa, käytä ainoastaan jatkojohtoa, jonka käyttö on sallittu myös ulkotiloissa. Ulkotilaan soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtakytkintä. Vikavirtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, keskity siihen, mitä olet tekemässä ja toimi järkevästi työskennellessäsi sähkötyökalun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai huumausaineiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Pienikin tarkkaavaisuuden herpaantuminen voi sähkötyökalulla työskenneltäessä aiheuttaa vakavia loukkaantumisia.

b) Käytä henkilökohtaisia turvavarusteita ja aina suojalaseja. Henkilökohtaisten turvavarusteiden, kuten pölyltä suojaavan hengityssuojan, turvajalkineiden, suojakypärän tai kuulosuojainten, käyttö vähentää loukkaantumisriskiä.

c) Varo käynnistämästä sähkötyökalua vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen

sähköverkkoon ja/tai akkuun, nostat tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä, tai jos laite on jo kytketty päälle, kun liität sen sähköverkkoon.

d) Poista kaikki säätötyökalut ja ruuviavaimet työskentelyalueelta, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan kiinnitetty työkalu tai avain voi aiheuttaa loukkaantumisia.

e) Vältä työskentelyä epätavallisessa asennossa. Asetu tukevaan asentoon ja säilytä tasapaino koko ajan. Näin pystyt yllättävissä tilanteissa hallitsemaan sähkötyökalua paremmin.

f) Käytä soveltuvaa vaatetusta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatetus ja käsineet poissa liikkuvien osien lähettyviltä. Löysä vaatetus, korut tai pitkät hiukset voivat jäädä kiinni liikkuviiin osiin.

g) Jos käytät pölynpoisto- ja pölynkeruulaitteita, varmista, että ne on liitetty laitteeseen ja että niitä käytetään oikein. Pölynpoistolaitteen käyttäminen voi vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kulloiseenkin työhön soveltuvaa sähkötyökalua. Sopivalla sähkötyökalulla työskentely on tehokkaampaa ja turvallisempaa ohjeistetulla tehoalueella työskenneltäessä.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voida enää kytkeä päälle tai pois päältä, on vaarallinen ja vaatii korjausta.

c) Irrota pistoke pistorasiasta ja/tai poista akku, ennen kuin teet säätöjä laitteeseen, vaihdat lisävarusteita tai asetat laitteen pois käytöstä. Tällä varotoimella estetään sähkötyökalun tahaton käynnistyminen.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa. Älä anna laitetta sellaisten henkilöiden käyttöön, jotka eivät osaa käyttää laitetta tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat kokemattomien henkilöiden käsissä vaarallisia.

e) Hoida sähkötyökaluja huolellisesti. Varmista, että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni, ja ettei mikään osa ole mur-

tunut tai vahingoittunut niin, että sähkötyökalun toiminta häiriintyy. Korjauta vaurioituneet osat ennen laitteen käyttöä. Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista.

f) Pidä terät terävinä ja puhtaina. Huolella hoidetut ja leikkuureunoiltaan terävät leikkuuterät eivät juutu niin helposti kiinni, ja niiden käyttö on helpompaa.
g) Käytä sähkötyökaluja, lisätarvikkeita, käyttö- työkaluja jne. tässä annettujen ohjeiden mu- kaisesti. Huomioi tällöin työskentelyolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö- muussa kuin niille tarkoitetussa käyttötarkoituksessa voi aiheuttaa vaaratilanteita.

5. Akkutyökalun käyttö ja käsittely

a) Lataa akut ainoastaan valmistajan suosittelemilla latauslaitteilla. Tietynlaisille akuille soveltuva latauslaite saattaa aiheuttaa tulipalon, jos sitä käytetään toisenlaisilla akuilla.
b) Käytä ainoastaan tähän tarkoitettuja akkuja sähkötyökaluissa. Muiden akkujen käyttö voi johtaa loukkaantumisiin ja tulipalon vaaraan.
c) Säilytä käyttämätöntä akkua poissa paperiliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheltä, sillä nämä saattavat oikosulkea akun liitin navat. Oikosulku akkuliitäntöjen välillä saattaa aiheuttaa palovammoja tai tulipalon.
d) Virheellisessä käytössä akusta saattaa valua nestettä. Vältä koskettamasta sitä. Jos nestettä joutuu iholle, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos vuotava akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

VARO! RÄJÄHDYSVAARA!

Älä koskaan lataa muita kuin uudelleenladattavia paristoja.

a akkua kuumuudelta, esim. myös jatkuvalta auringonsäteilyltä, avotulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.

6. Huolto

a) Anna sähkötyökalu vain asiantuntevan huolto- liikkeen korjattavaksi ainoastaan alkuperäisiä varaosia käyttäen. Näin voidaan taata sähkötyö- kalun turvallinen käyttö myös korjauksen jälkeen.

Laitekohtaiset iskuporakonetta koskevat turvallisuusohjeet

kuulosuojaimiaiskuporatessasi. Melun vaikutus voi aiheuttaa kuulon menetyksen.

Käytä laitteen mukana tulevaa lisäkahvaa. Koneen hallinnan menettäminen voi johtaa loukkaantumisiin.
Tartu laitteeseen eristetyistä kahvapinnoista, kun suoritat töitä, joissa ruuvi saattaa osua piilossa oleviin sähköjohtoihin. Jos työkalu osuu jännitettä johtavaan johtoon, jännite voi siirtyä myös laitteen metalliosiin ja aiheuttaa sähköiskun.

Latauslaitteita koskevia turvaohjeita

Kahdeksan vuotta täyttäneet lapset sekä henkilöt, joiden fyysiset, aistimukselliset tai henkiset kyvyt ovat rajalliset, tai joilla ei ole riittävää kokemusta tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena, tai jos heitä on opastettu laitteen turvalliseen käyttöön, ja he ovat ymmärtäneet laitteen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjähuoltoa ilman valvontaa.

Latauslaite soveltuu ainoastaan sisätiloiss

käyttöön.

VAROITUS!

Älä käytä laitetta, jos sen johto, verkkojohto tai verkkopistoke on vaurioitunut. Viallinen verkkojohto merkitsee sähköiskun aiheutta-maa hengenvaaraa.

Akkukäyttöisiä iskuporakoneita/ruuvinvääntimiä koskevia laitekohtaisia turvallisuusohjeita

Varmista työkappale. On turvallisempaa kiinnittää työkappale kiinnityslaitteilla tai ruuvipenkkiin kuin pitää sitä kädessä.

Pidä sähkötyökalusta tiukasti kiinni. Ruuveja kirstettäessä tai irrotettaessa saattaa lyhyesti esiintyä korkeita reaktiomomentteja.

Jos sähkötyökalu jumittuu, kytke se heti pois päältä. Varaudu korkeisiin reaktiomomentteihin, jotka aiheuttavat takaiskun.

Käännä pyörimissuunnan vaihtokytkin keskiasentoon (esto), kun työskentelet laitteella sekä kuljetuksen ja säilytyksen ajaksi. Näin estät sähkötyökalun tahattoman käynnistymisen.

Lyijypitoisen maalin, joidenkin puulaatujen, mineraalien ja metallin kaltaisten materiaalien pölyt saattavat olla terveydelle haitallisia ja aiheuttaa allergisia reaktioita, hengitystiesairauksia ja/tai syöpää. Asbestipitoista materiaalia saavat työstää ainoastaan ammattihenkilöt.

◆ Huolehdi hyvästä tuuletuksesta työpaikalla.

Noudata maassasi voimassa olevia, työstettävää materiaalia koskevia ohjeita.

Käytä pölyltä suojaavaa hengityssuojaa.

■ HUOMIO JOHTOJA! VAARA!

Varmista, ettet osu sähkö-, kaasu- tai vesijohtoihin sähkötyökalulla työskennellessäsi. Tarkasta tarvittaessa johtoilmaisimella, ennen kuin poraat seinää tai leikkaat sen auki.

Alkuperäistarvikkeet/-lisälaitteet

Käytä ainoastaan käyttöohjeessa ilmoitettuja tarvikkeita ja lisälaitteita. Muiden kuin käyttöohjeessa suositeltujen käyttötyökalujen tai muiden tarvikkeiden käyttö saattaa merkitä loukkaantumisvaaraa.

Ennen käyttöönottoa

Akkupakkauksen lataaminen (katso kuva A)

VARO!

- Irrota aina verkkopistoke, ennen kuin otat akkupakkauksen latauslaitteesta tai asetat sen lataukseen.

OHJE

Kolme laitetta - kolme yhteensopivaa akkua. Keskenään vaihdettavissa! (ks. kohta Vara-akun tilaaminen)

- Älä koskaan lataa akkupakkausta, jos ympäristön lämpötila on alle 10 °C tai yli 40 °C.

Liitä akkupakkau ^7 pikalatauslaitteeseen ^13 (katso kuva A).

- Työnnä verkkopistoke pistorasiaan. Valvonta- LED 14 palaa punaisena.

Vihreä valvonta-LED ^5 ilmaisee, että latausta-pahtuma on päättynyt ja akkupakkaus ^7 on käyttövalmis.

◆ Työnnä akkupakkau7 laitteeseen.

- Älä koskaan lataa akkupakkausta toista kertaa välittömästi pikalataustapahtuman jälkeen. On olemassa vaara, että akkupakkaus ylilatautuu, mikä lyhentää akun ja latauslaitteen käyttöikää.

- Sammuta latauslaite kahden peräkkäisen lataustapahtuman välillä vähintään 15 minuutiksi. Vedä verkkopistoke irti pistorasiasta.

Akkupakkauksen asettaminen laitteeseen / irrottaminen laitteesta

Akkupakkauksen asettaminen:

Työnnä pyörimissuunnan vaihtokytki? keskiasentoon (lukitus). Anna akkupakkauksen⑦ lukkiutua kahvaan.

Akkupakkauksen irrottaminen:

◆ Paina lukituksen vapautuspainikett ja irrota akkupakkaus.

Akun tilan tarkastaminen

- Paina akun tilan tarkastamiseksi Akun tila -painiketta 5katso myös pääkuva). Tila tai jäämäteho näytetään akun näyttö-LEDillä 6euraavasti:

◆ PUNAINEN / ORANSSI / VIHREÄ = maksimilataus / -teho PUNAINEN / ORANSSI = keskimääräinen lataus / teho PUNAINEN = heikko lataus - lataa akku

Työkalujen vaihtaminen

Akkukäyttöisessä iskuporakoneessa/ruuvinvääntimessä on täysautomaattinen karalukitus SPINDI L€CK. Moottorin seistessä voimansiirto lukitaan automaattisesti niin, että poranistukka 11 voidaan avata kiertämällä ↻. Kun haluttu työkalu on asetettu laitteeseen ja kiristetty poranistukkaa ↻kiertämällä, voidaan työskentelyä jatkaa heti. Karalukitus aukeaa automaattisesti, kun moottori käynnistetään (virtakytkimellä 3

Vääntömomentin esivalinta / Käyttötavan valinta

Vääntömomentin esivalinnalla 📁oidaan säätää vääntövoima tai valita poraustason 🌐 ja iskuporaustason 🍼 välillä.

• Valitse alhainen taso pienille ruuveille ja pehmeille työstettäville aineille.
• Valitse korkea taso suurille ruuveille, koville työstettäville aineille tai ruuvien ulosruuvaamiseen.
  ♦ Valitse poraustöihin poraustaso asettamalla vääntömomentin esivalinta asentoon.
  ♦ Valitse iskuporaustöihin iskuporaustaso asetta-malla vääntömomentin esivalinta asentoon T.

2-vaiheinen voimansiirto

VARO!

Käytä vaiheenvalintakytkinto ainoastaan laitteen seistessä. Muutoin uhkana on laitteen vaurioituminen.

Ensimmäisessä vaiheessa (vaiheenvalintakytkin ① asennossa: 1)

saavutetaan n. 440 min ^-1 :n kierrosnopeus ja korkea vääntömomentti. Tämä asetus soveltuu kaikkiin ruuvaustöihin, mutta myös tarvikkeiden käyttöön.

Toisessa vaiheessa (vaiheenvalintakytkin ① asennossa: 2)

saavutetaan n. 1650 min ^-1 :n kierrosnopeus poraus- töiden suorittamiseen.

Käyttöönotto

Kytkeminen päälle / pois päältä

Kytkeminen päälle:

- Ota laite käyttöön painamalla virtakytkint 3 ja pitämällä sitä painettuna. LED-työvalo 9 palaa, kun virtakytkin 3 painettu sisään kevyesti tai kokonaan. Näin se mahdollistaa työalueen valaisemisen epäsuotuisissa valaistusoloissa.

Kytkeminen pois päältä:

♦ Sammuta laite vapauttamalla virtakytki ^3 .

Kierrosluvun säätäminen

Virtakytkimen 3 painaminen kevyesti saa aikaan alhaisen kierrosluvun. Mitä enemmän painetaan, sitä suurempi kierrosluku on.

OHJE

Integroitu moottorijarru huolehtii nopeasta pysähtymisestä.

Pyörimissuunnan vaihtaminen

Vaihda pyörimissuuntaa painamalla pyörimissuunnan vaihtokytkintä ② oikealle tai vasemmalle.

Vinkkejä ja ohjeita

Vinkki! Näin toimit oikein.

Tarkasta ennen käyttöä, että ruuvaus- tai porauskappale on asetettu asianmukaisesti paikoilleen eli keskitetysti poranistukkaan.
- Ruuviteriin on merkitty niiden mitat ja muoto. Jos olet epävarma, kokeile aina ensin, sopiiko terä ruuvin kantaan tiiviisti ilman välystä.

Vääntömomentti:

♦ Erityisesti pienemmät ruuvit ja terät saattavat vaurioitua, jos koneeseen säädetään liian suuri vääntömomentti tai liian suuri kierrosluku.

Kova ruuvauskohde

♦ Erityisen suuria vääntömomentteja syntyy esim. metalliin ruuvattaessa holkkiavainkappaleita käytettäessä. Valitse alhainen kierrosnopeus.

Pehmeä porauskohde (esim. pehmeä puu):

- Ruuvaa myös tässä alhaisella kierrosnopeudella, jotta esim. puupinta ei vaurioituisi joutuessaan kosketuksiin metallisen ruuvin kannan kanssa. Käytä upotusporaa.

Porattaessa puuhun, metalliin tai muihin materiaaleihin tulee ehdottomasti huomioida seuraavaa:

Käytä pienellä poran läpimitalla suurta kierrosnopeutta ja suurella poran läpimitalla alhaista kierrosnopeutta.
- Valitse kovilla materiaaleilla alhainen kierrosluku, pehmeillä materiaaleilla korkea kierrosluku.
♦ Merkitse porattavaksi haluamasi kohta merkkipuikolla tai naulalla. Valitse poraukseen alhainen kierrosnopeus.
♦ Vedä pyörivä poranterä useita kertoja ulos porausreiästä, jotta lastut tai porajauho poistuisi reiästä ja reikä tuulettuu.

Metallin poraus:

Käytä metalliporaa (HSS). Parhaimman tuloksen saavuttamiseksi tulisi poranterää jähdyttää öljyllä. Metalliporaa voidaan käyttää myös muovin poraamiseen. Poraa ensiksi ∅ 3 mm:n poralla ja siirry hitaasti haluttuun poraushalkaisijaan.

Tiilen poraus:

Käytä kovametallista kiviporaa. (Suurin suositeltu poran halkaisija: ∅ 15 mm)

Puun poraus:

Käytä puuporaa, joka on varustettu keskityskärjellä, käytä syviin porauksiin kierukkaporaa, suuriin porausläpimittoihin sylinteriporaa. Pienet ruuvit voidaan myös ruuvata suoraan pehmeään puuhun ilman esiporausta.

Huelto ja puhdistus

VAROITUS! LOUKKAANTUMISVAARA Sammuta laite ennen kaikkia laitteelle suoritettavia töitä ja poista akku.

Akkukäyttöinen iskuporakone/ruuvinväännin ei tarvitse huoltoa.

Pidä laite aina puhtaana ja kuivana ja puhtaana öliystä ja voitelurasvoista.
■ Laitteiden sisään ei saa päästä mitään nesteitä.
Käytä kuivaa liinaa kotelon puhdistamiseen. Älä koskaan käytä bensiiniä, liuotinaineita tai muovia vaurioittavia puhdistusaineita.
Jos litiumioniakkua halutaan varastoida pidempiä aikoja, sen lataustila on tarkastettava säännöllisesti. Ihanteellinen lataustila on välillä 50 % ... 80 %. Ihanteellinen säilytysilmasto on viileä ja kuiya.

OHJE

▶ Varaosat (esim. hiiliharjat, kytkimet), joita ei ole mainittu luettelossa, ovat tilattavissa asiakaspalvelumme kautta.

Takuu

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolella ja tarkastettu perusteellisesti ennen toimitusta. Säilytä ostokuitti todisteeksi ostosta. Ota takuutapauksessa puhelimitse yhteyttä lähimpään huoltopisteseen. Vain näin voimme taata, että tuotteesi toimittaminen huoltoon on maksutonta.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, kuten kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiskäyttöön, ei kaupalliseen käyttötarkoitukseen. Laitteen vääränlainen tai asiaton käsittely, väkivallan käyttö ja muut kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo ostettaessa olemassa olevista vaurioista ja puutteista on ilmoitettava välittömästi pakkauksen avaamisen jälkeen, viimeistään kuitenkin kahden päivän sisällä ostopäiväyksestä. Takuujajan päätymisen jälkeen suoritettavat korjaukset ovat maksullisia.

Huelto

VAROITUS!

Anna huoltopisteen tai sähköalan ammattilaisen korjata laitteesi ainoastaan alkuperäisiä varaosia käyttäen. Näin varmistetaan, että laite säilyy turvallisena.
Anna pistokkeen tai virtajohdon vaihtaminen aina laitteen valmistajan tai valtuutetun huoltoliikkeen tehtäväksi. Näin varmistetaan, että laite säilyy turvallisena.

FI Huolto Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 102868

Palvelupuhelin:

Maanantaista perjantaihin klo 8:00-20:00 (CET)

Maahantuoja

us on valmistettu ympäristöystäväl- lisistä materiaaleista, jotka voidaan toimittaa paikallisiin kierrätyspisteisiin.

vitä sähkötyökaluja kotitalousjätteen mukana!

Eurooppalaisen direktiivin 2012/19/EU mukaan käytöstä poistettavat sähkölaitteet on vietävä niille tarkoitettuun erilliseen keräyspisteeseen, josta ne voidaan toimittaa ympäristöystävälliseen kierrätykseen.

itä akkuja kotitalousjätteisiin!

Vialliset tai loppuun kuluneet akut on kierrätettävä direktiivin 2006/66/EC määräysten mukaan. Vie akkupakkaus ja/tai laite niille tarkoitettuun keräyspisteeseen.

Käytöstä poistettujen sähkötyökalujen / akkupakkausten hävitysmahdollisuuksista voit kysyä asuinseutusi viranomaisilta.

Alkuperäisen vastaavuusva- kuutuksen käännös

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, SAKSA, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, ohjeellisia asiakirjoja ja EY:n direktiivejä:

Konedirektiivi

(2006/42/EC)

EU:n pienjännitedirektiivi

(2006/95/EC)

Sähkömagneettinen yhteensopivuus

(2004/108/EC)

RoHS-direktiivi

(2011 / 65 / EU)

Sovelletut yhdenmukaistetut standardit:

EN 60745-1/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 60335-2-29/A2:2010

EN 60335-1:2012

EN 62233:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2013

Tyyppi/ laitekuvaus:

Akkukäyttöinen iskuporakone PSBSA 18-Li A1

Valmistusvuosi: 07-2014

Sarjanumero: IAN 102868

Bochum, 20.6.2014

Jeddyson

Semi Uguzlu

- Laatujohtaja -

Pidätämme oikeuden laitekehittelystä aiheutuviin teknisiin muutoksiin.

Vara-akun tilaaminen

Jos haluat tilata laitteeseesi vara-akun, voit tehdä sen joko helposti Internetissä osoitteessa www.kompernass.com tai puhelimitse.

Vara-akun hinta on 20 €, hinta sis. alv:n ja toimituskulut. Tämä tuote saatetaan rajatun määrän vuoksi myydä nopeasti loppuun.

Kolme laitetta - kolme yhteensopivaa akkua. Vaihdettavissa keskenään!

Online-tilaus

Näin tilaat vara-akun tarvikemyymälän kautta:

Avaa Internet-selaimessasi sivu www.kompernass.com.

Napsauta alaoikealla vastaavaa lippua valitaksesi haluamasi maan ja kielen.

Napsauta nyt välilehteä "Tarvikemyymälä" ja valitse sitten otsikon "Topseller" alta laitteeseesi sopiva vara-akku.
Kun olet asettanut vara-akun ostoskoriisi, napsauta painiketta "Kassa" ja noudata näytössä näkyviä ohjeita saattaaksesi tilaustapahtuman loppuun.

OHJE

- Varaosien tilausta ei voida muutamissa maissa suorittaa verkossa. Ota tässä tapauksessa yhteyttä huollon palvelunumeroon.

Tarjous on rajattu yhteen akkuun asiakasta / laitetta kohti, sekä ajallisesti yhteen kuukauteen tarjous-ajankohdan jälkeen. Sen jälkeen vara-akku voidaan edelleen tilata varaosana muilla ehdoilla.

Tilaaminen puhelimitse

Huelto Suomi

Tel.: [phone]

Jotta voisimme taata tilauksesi nopean käsittelyn, pidä kaikissa kyselyissä laitteen tuotenumero (esim. IAN 102868) käsillä. Tuotenumero löytyy tyyppikilvestä tai tämän ohjeen kansilehdelta.
