KÄYTTÖOHJE PABS 20Li A1 PARKSIDE

Käyttö- ja turvaohjeet

Alkuperäisen käyttöchjeen käännös

DK

BATTERIDREVETBORESKRUEMASKINE

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

FI Käyttö- ja turvaohjeet Sivu 15

Määräystenmukainen käyttö....Sivu 16

Varustelu Sivu 16

Toimitukseen kuuluu Sivu 16

Tekniset tiedot.... Sivu 16

Sähkötyökaluja koskevat yleiset turvaohjeet

1. Työpaikkaturvallisuus.... Sivu 17
2. Sähköturvallisuus ...... Sivu 17
3. Henkilöiden turvallisuus.... Sivu 18
4. Sähkötyökalujen huolellinen käsittely ja käyttö....Sivu 18
5. Akkutyökalun käyttö ja käsittely Sivu 18
6. Huolto....Sivu 19

Akkukäyttöisen porakoneen turvaohjeet Sivu 19

Latureita koskevat turvallisuusohjeet ...... Sivu 19

Täydentävät ohjeet Sivu 19

Alkuperäiset tarvikkeet / lisälaitteet.... Sivu 20

Käyttöönotto

Akkupakkauksen lataaminen.... Sivu 20

Akkupakkauksen asettaminen laitteeseen / irrottaminen ...... Sivu 20

Akun lataustilan tarkistus Sivu 20

Työkalujen vaihtaminen Sivu 20

Vääntömomentin säädin / poraustaso.... Sivu 20

2-vaiheinen voimansiirto Sivu 21

Käyttö

Käynnistäminen / sammuttaminen.... Sivu 21

Kierrosluvun asettaminen.... Sivu 21

Pyörimissuunnan vaihtaminen.... Sivu 21

Ohjeita ja vinkkejä....Sivu 21

Huelto ja puhdistus.... Sivu 22

Takuu Sivu 22

Hävittäminen Sivu 22

Käännös alkuperäisestä EY- vaatimustenmukaisuusvakuutuksesta / Valmistajan ...... Sivu 23

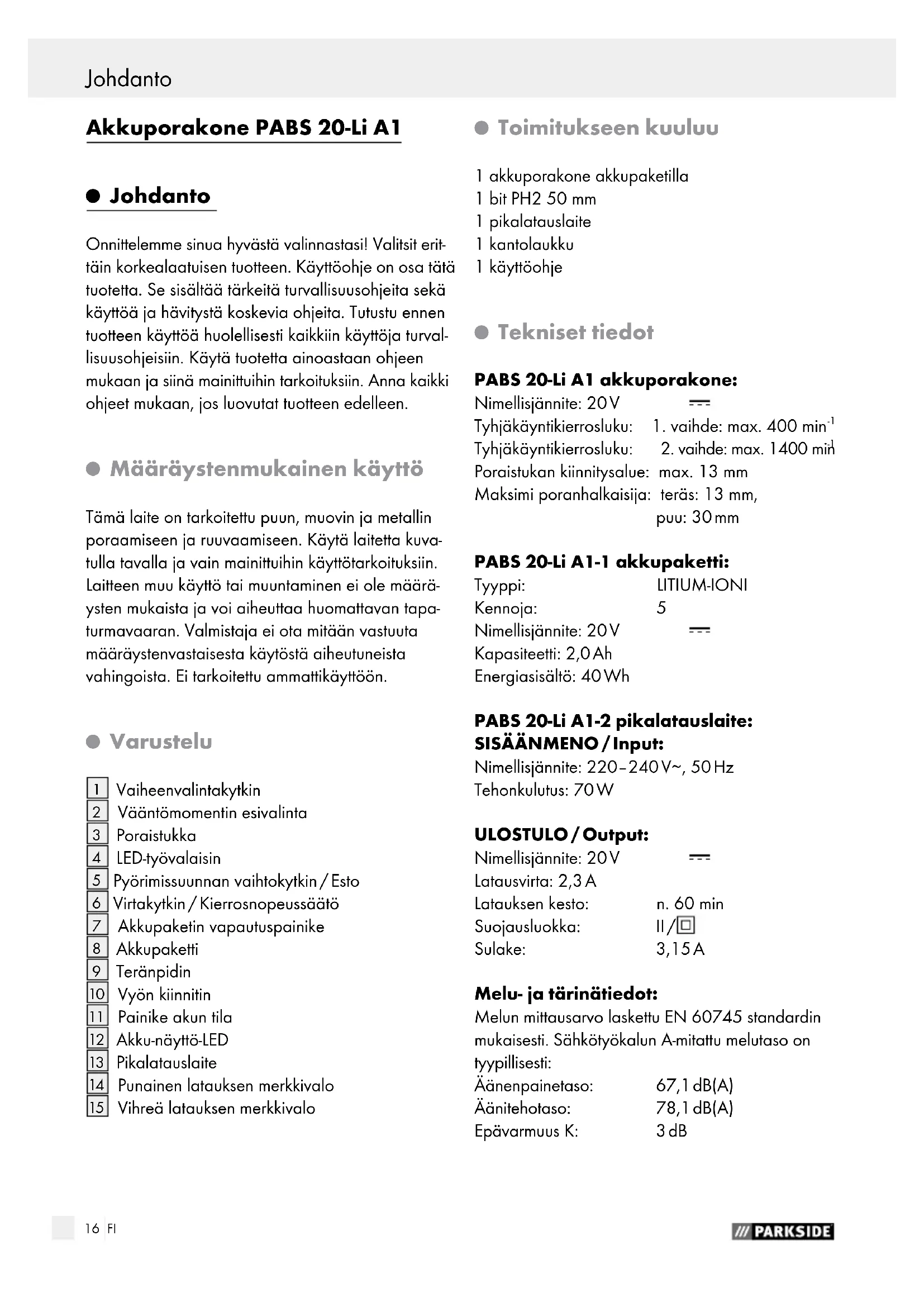

Akkuporakone PABS 20-Li A1

- Johdanto

Onnittelemme sinua hyvästä valinnastasi! Valitsit erittäin korkealaatuisen tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuusohjeita sekä käyttöä ja hävitystä koskevia ohjeita. Tutustu ennen tuotteen käyttöä huolellisesti kaikkiin käyttöja turvallisuusohjeisiin. Käytä tuotetta ainoastaan ohjeen mukaan ja siinä mainittuihin tarkoituksiin. Anna kaikki ohjeet mukaan, jos luovutat tuotteen edelleen.

- Määräystenmukainen käyttö

Tämä laite on tarkoitettu puun, muovin ja metallin poraamiseen ja ruuvaamiseen. Käytä laitetta kuvatulla tavalla ja vain mainittuihin käyttötarkoituksiin. Laitteen muu käyttö tai muuntaminen ei ole määräysten mukaista ja voi aiheuttaa huomattavan tapaturmavaaran. Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä aiheutuneista vahingoista. Ei tarkoitettu ammattikäyttöön.

Varustelu

1 Vaiheenvalintakytkin
2 Vääntömomentin esivalinta
3 Poraistukka
4 LED-työvalaisin
5 Pyörimissuunnan vaihtokytkin / Esto
6 Virtakytkin / Kierrosnopeussäätö
7 Akkupaketin vapautuspainike
8 Akkupaketti
9 Teränpidin
10 Vyön kiinnitin
11 Painike akun tila
12 Akku-näyttö-LED
13 Pikalatauslaite
14 Punainen latauksen merkkivalo
15 Vihreä latauksen merkkivalo

Toimitukseen kuuluu

1 akkuporakone akkupaketilla
1 bit PH2 50 mm
1 pikalatauslaite
1 kantolaukku
1 käyttöohje

Tekniset tiedot

PABS 20-Li A1 akkuporakone:

Nimellisjännite: 20V

Tyhjäkäyntikierrosluku: 1. vaihde: max. 400 min ^-1

Tyhjäkäyntikierrosluku: 2. vaihde: max. 1400 min

Poraistukan kiinnitysalue: max. 13 mm

Maksimi poranhalkaisija: teräs: 13 mm,

puu: 30 mm

PABS 20-Li A1-1 akkupaketti:

Tyyppi: LITIUM-IONI

Kennoja: 5

Nimellisjännite: 20V ---

Kapasiteetti: 2,0 Ah

Energiasisältö: 40 Wh

PABS 20-Li A1-2 pikalatauslaite: SISÄÄNMENO / Input:

Nimellisjännite: 220–240 V\~, 50 Hz

Tehonkulutus: 70 W

ULOSTULO / Output:

Nimellisjännite: 20V ---

Latausvirta: 2,3 A

Latauksen kesto: n. 60 min

Suojausluokka: II/回

Sulake: 3,15A

Melu- ja tärinätiedot:

Melun mittausarvo laskettu EN 60745 standardin mukaisesti. Sähkötyökalun A-mitattu melutaso on tyypillisesti:

Äänenpainetaso: 67,1 dB(A)

Äänitehotaso: 78,1 dB(A)

Epävarmuus K: 3 dB

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty normin EN 60745 mukaan:

Metalliin poraaminen:

Värähtelyn päästöarvo a max. 1,088 m / ^2

Epävarmuus K = 1,5 m/s ^2

Ruuvit:

Värähtelyn päästöarvo a max. 1,088 m / ^2

Epävarmuus K = 1,5 m/s ^2

Huomautus: Näissä ohjeissa ilmoitettu värähtelytaso on määritetty EN 60745 -standardissa normitetulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Mainittua värähtelyarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROLTUS! Värähtelytaso muuttuu sähkötyökalun käytön mukaan ja se saattaa joissakin tapauksissa ylittää tässä ohjeessa mainitun arvon. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti tällä tavalla. Liikekuormituksen arvioimiseksi tietyn työajan kestäessä on huomioitava myös ajat, jolloin laite on sammutettuna, tai ajat, jolloin laite on käynnissä, mutta ei työkäytössä. Tämä saattaa vähentää merkittävästi liikerasitusta kokonaistyöskentelyajan kestäessä.

● Sähkötyökaluja koskevat yleiset turvaohjeet

VAROLTUS! Lue kaikki turva- ja muut ohjeet! Turva- ja muiden

ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä kaikki turva- ja muut ohjeet tulevaa tarvetta varten!

Turvallisuusohjeissa käytetty käsite „sähkötyökalu“ koskee verkkokäyttöisiä sähkötyökoneita (verkkojohdolla) ja akkukäyttösisiä sähkötyökoneita (ilman johtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelypaikka puhtaana ja hyvin valaistuna. Epäjärjestys ja huono valaistus voivat johtaa tapaturmiin.

b) Älä käytä laitetta räjähdysvaarallisessa ympäristössä, jossa säilytetään helposti syttyviä nesteitä, kaasuja tai jossa kehittyy pölyä. Sähkötyökalut kehittävät kipinöintiä, joka voi sytyttää pölyn tai höyryn.

c) Lapsien ja asiattomien henkilöiden läsnäolo työpaikalla laitteen ollessa käynnissä ei ole sallittua. Voit helposti menettää kontrollin laitteeseen.

2. Sähköturvallisuus

a) Sähkötyökalun pistokkeen (tai verkkolaitteen) täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat pistorasiat vähentävät sähköiskuvaaraa.

b) Vältä kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin sekä jääkaappeihin. Vaarana on saada sähköisku, jos kehosi on maadoitettu.

c) Älä pidä laitetta sateessa tai muussa kosteudessa. Veden pääsy laitteeseen lisää sähköisku vaaraa.

d) Älä kanna laitetta riiputtamalla sitä kaapelista ja vedä kaapeli irti pistorasiasta pitämällä kiinni pistokkeesta. Älä jätä kaapelia kuumaan paikkaan, älä päästä siihen öljyä, varo teräviä reunoja sekä laitteen pyöriviä osia. Vi- alliset tai kietoutuneet kaapelit lisäävät riskiä saada sähköisku.

e) Jos työskentelet ulkotiloissa, käytä silloin jatkokaapelia, jonka käyttö on sallittu myös ulkotilaan. Ulkotilaan soveltuva kaapeli vähentää riskiä saada sähköisku.

f) Jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä, on käytettävä vikavirtakytkintä. Vikavirtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, tarkista aina, mitä teet ja toimi järkevästi sähkölaitteilla työskennellessäsi. Älä käytä laitetta, jos olet väsynyt, käyttänyt huumeita, alkoholia tai lääkkeitä. Epätarkkaavaisuus laitetta käytettäessä voi aiheuttaa vaikeita loukkaantumisia.

b) Käytä henkilökohtaisia turvavarusteita ja suojalaseja aina. Henkilökohtaisten turvavarusteiden käyttö, kuten pölynaamari, turvakengät, kypärä tai kuulosuoja, vähentävät loukkaantumisriskiä.

c) Vältä laitteen tahatonta käynnistymistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen sähköverkkoon ja / tai akkuun, nostat tai siirrät sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä tai laite on kytketty päälle.

d) Poista kaikki työkalut ja ruuviavaimet paikalta ennen kuin kytket laitteen. Pyörivässä laiteosassa oleva työkalu tai avain voi johtaa tapaturmaan.

e) Vältä työskentelemästä epätavallisessa asennossa. Asetu tukevaan asentoon ja pysyttele koko ajan tasapainossa. Pystyt silloin hallitsemaan laitteen erityisesti yllättävissä tilanteissa.

f) Käytä sopivaa vaatetusta. Älä käytä löysiä vaatteita äläkä pidä koruja. Hiukset, vaatteet ja käsineet on pidettävä etäällä liikkuvista osista. Löysät vaatteet, korut ja avonaiset hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos laitteeseen asennetaan pölynimuri- ja lastunkeruulaite, varmistu sitä ennen, että osat on liitetty ja niitä käytetään oikein. Näiden laitteiden liittäminen vähentää pölystä aiheutuvia vaaroja.

4. Sähkötyökalujen huolellinen käsittely ja käyttö

a) Älä ylirasita laitetta. Käytä työssäsi tätä työtä varten tarkoitettua sähkötyöka-

lua. Sopivan sähkötyökalun kanssa työskentelet paremmin ja varmemmin sen tehoalueella.
b) Älä käytä mitään sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai päältä, on vaarallinen ja se on korjattava.
c) Irrota pistoke pistorasiasta ja / tai poista akku, ennen kuin suoritat säätöjä laitteeseen, vaihdat varaosia tai otat laitteen käytöstä. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökaluja silloin, kun niitä ei käytetä, lasten ulottumattomissa. Älä anna henkilöiden käyttää laitetta, jos he eivät tunne sitä tai eivät ole lukeneet näitä käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos kokemattomat henkilöt käyttävät niitä.
e) Hoida laitetta huolellisesti. Tarkasta, toimivatko sen liikkuvat osat moitteettomasti ja että ne eivät jumitu; tarkasta, onko joku osa katkennut tai murtunut tai vahingoittunut niin, että se haittaa laitteen toimintaa. Korjauta vialliset osat aina ennen kuin käytät laitetta. Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista.
f) Pidä terät terävinä ja puhtaina. Huolella hoidetut leikkuuterät terävine leikkuureunoineen eivät juutu niin helposti kiinni työkappaleeseen ja ne toimivat kevyemmin.
g) Käytä sähkötyökaluja, lisätarvikkeita, käyttötarvikkeita jne. tässä esitettyjen määräysten mukaisesti ja aina erityistä tyyppiä vastaavasti. Ota huomioon työolosuhteet ja työ. Sähkötyökalujen käyttö muuhun kuin sille määrättyyn tarkoitukseen voi aiheuttaa vaarallisia tilanteita.

5.Akkutyökalunkäyttö ja käsittely

a) Lataa akut ainoastaan valmistajan suosittelemilla latauslaitteilla. Tietylle akkutyypille soveltuvaan latauslaitteeseen liittyy syttymisvaara, jos siinä yritetään ladata muun-tyyppisiä akkuja.

b) Käytä sähkötyökaluissa vain niille tarkoitettuja akkuja. Muiden akkujen käyttö voi johtaa loukkaantumisiin ja tulipalon vaaraan.
c) Pidä käyttämätön akku loitolla klemmareista, kolikoista, avaimista, nau-loista, ruuveista tai muista pienistä metalliesineistä, jotka voivat saada aikaan kosketusten ohituksen. Akku-kosketusten välinen oikosulku voi johtaa palovammoihin tai tulipaloon.
d) Väärän käytön yhteydessä akusta saattaa vuotaa ulos nestettä. Vältä koskettamasta nestettä. Jos kosketat sitä vahingossa, huuhtele se pois vedellä. Jos nestettä joutuu silmiin, käänny lisäksi lääkärin puoleen. Vuotava akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.
VAROITUS! RÄJÄHDYSVAARAIÄlä lataa ei-ladattavia paristoja koskaan uudestaan!
Suojaa akkua lämmöltä sekä myös jatkuvalta auringonsäteilyltä, avotulelta, vedeltä ja kosteudelta. Muutoin räjäh-dysvaara.

6. Huolto

a) Anna laitteet huoltoliikkeen tai sähköliikkeen korjattavaksi. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Laitteesi säilyy näin turvallisena.

- Akkukäyttöisen porakoneen turvaohjeet

⚠️ VAROLTUS! Tartu laitteeseen aina eristetyistä kahvakohdista suorittaessasi töitä, joissa on olemassa vaara, että ruuvi koskettaa joko piilossa olevia sähköjohtoja tai omaa liitäntäjohtoa. Ruuvin kosketus jännitteelliseen johtoon voi johtaa jännitteen myös laitteen metalliosiin, jolloin seurauksena voi olla sähköisku.

Latureita koskevat turvallisuusohjeet

Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, jotka ovat fyysisiltä tai psyykkisiltä kyvyiltääntai aisteiltaan rajoittuneita tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos he käyttävät laitettavalvonnan alaisina tai heitä on opastettu laitteen turvallisessa käytössä ja he ovat tietoisia laitteeseen liittyvistä vaaroista. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Laturi soveltuu vain sisäkäyttöön.

Jos laitteen virtajohto vaurioituu, sen saa vaihtaa uuteen vain valmistaja tai sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö vaaratilanteiden välttämiseksi.

Täydentävät ohjeet

Kiinnitä työstökappale. Kiinnityslaitteilla tai ruu-vipuristimella kiinnitetty työstökappale pysyy varmemmin paikoillaan kuin käsivoimin pideltynä.

VAROLTUS! MYRKYLLISIÄ PÖLYJÄ!

Työstön yhteydessä syntyvien haitalliset / myrkylliset pölyt vaarantavat laitetta käyttävän henkilön tai lähellä olevien henkilöiden turvallisuuden. Käytä suojalaseja ja hengityssuojainta!

• Älä työstä asbestia sisältävää materiaalia. Asbesti aiheuttaa syöpää
  Pidä kiinni sähkötyökalusta. Ruuvien kirstämisen ja avaamisen yhteydessä voi esiintyä lyhytaikaisesti korkeita vastamomentteja.
  Kytke sähkötyökalu välittömästi pois päältä, jos työkalu lukittuu. Varaudu suuriin vastamomentteihin, jotka aiheuttavat takaiskun. Työkalu lukkiutuu, jos sähkötyökalu kuormittuu liikaa tai se juuttuu kiinni työstettävään kappaleeseen.
  Aseta pyörimissuunnan kytkin keskiasentoon (lukitus) laitteelle suoritettavien töiden, laitteen kuljetuksen tai säilytyksen ajaksi. Estät näin sähkötyökalun tahattoman käynnistymisen.

VAARA! Varmista, ettet osu sähkö-, kaasu- tai vesijohtoihin sähkötyöka-lulla työskennellessäsi. Tarkasta tarvitta-essa johtoilmaisimella, ennen kuin poraat tai leik-kaat seinää.

• Alkuperäiset tarvikkeet/ lisälaitteet
  Käytä ainoastaan käyttöohjeessa ilmoitettuja tarvikkeita ja lisälaitteita.

Muiden kuin käyttöohjeessa suositeltujen käyttötyökalujen tai muiden tarvikkeiden käyttö saattaa merkitä loukkaantumisvaaraa.

Käyttöönotto

- Akkupakkauksen lataaminen

VARO! Irrota aina verkkopistoke, ennen kuin t'akkupakkauksen latauslaitteesta tai asetat sen uukseen.

• Älä koskaan lataa akkupakkausta, jos ympäristön lämpötila on alle 10 °C tai yli 40 °C.
  1.Asetaakkupakka 8 pikalaturiin 13 (kuva C).
• Kytke pistoke pistorasiaan. LED-merkkivalo 14 palaa punaisena. LED-merkkivalo 15 palaa vihreänä, kun lataus on päättynyt ja akkupakka 8 on käyttövalmis.
  3.Asetaakkupakka 8 laitteeseen.
• Älä koskaan lataa akkupakkausta välittömästi pikalatauksen jälkeen toista kertaa. On olemassa vaara, että akkupakkaus ylilatautuu, mikä lyhen-tää akun ja latauslaitteen käyttöikää.
  Sammuta latauslaite kahden peräkkäisen lataustapahtuman välillä vähintään 15 minuutiksi. Vedä verkkopistoke irti pistorasiasta.

- Akkupakkauksenasettaminen laitteeseen / irrottaminen

Akkupaketin asetus:

Aseta kiertosuunnan vaihtajik keskiasentoon (sulku). Anna akkupakan 8 lukittua kahvaan.

Akkupaketin poisto:

□ Paina vapautuspainiketta 7 ja poista akkupaketti.
- Akun lataustilan tarkistus
Paina akun lataustilan tarkistamiseksi painiketta Akku-LED 11 (katso myös suuri kuva). Tila tai jäljellä oleva varaus näytetään kolmella akku-LEDillä 12 seuraavasti: VIHREÄ/PUNAINEN/ORANGE = maksimi lataus/teho PUNAINEN/ORANGE = keskinkertainen lataus/teho PUNAINEN = heikko lataus - lataa akku
- Työkalujen vaihtaminen

Akkuporakoneessasi on täysautomaattinen karalukitus SPINDLE LOCK®.

Moottorin seistessä voimansiirto lukitaan automaattisesti niin, että voit avata pikaporanistukan 3 yksinkertaisesti kiertämällä ↻.

Kun olet asettanut laitteeseen haluamasi työkalun ja kiristänyt sen poranistukkaa kiertämällä →, voit heti jatkaa työskentelyä. Tappilukitus aukeaa automaattisesti, kun moottori käynnistetään (virtakytkimellä 6).

Vääntömomentin säädin / poraustaso

Voit säätää kiertovoimaa vääntömomentin esivalinnan 2 avulla.

□ Valitse alhainen taso pienille ruuveille, pehmeille työstettäville aineille.

□ Valitse korkea taso suurille ruuveille, koville työstettäville aineille tai ruuvien ulosruuvaamiseen.
□ Valitse poraustöihin poraustaso säätämällä vääntömomentin esivalinta asentoon.

● 2-vaiheinen voimansiirto

⚠️ VARO! Käytä nopeudenvalitsinta 1 vain laitteen ollessa pysähdyksissä. Laite voi muuten vioittua.

Ensimmäisessä vaiheessa (vaiheenvalintakytkin 1 asennossa: 1)

saavutetaan n. 400 min ^-1 :n kierrosnopeus ja korkea vääntömomentti. Tämä asetus soveltuu kaik-kiin ruuvaustöihin, mutta myös tarvikkeiden käyttöön (katso esimerkki kuva B).

Toisessa vaiheessa (vaiheenvalintakytkin 1 asennossa: 2)

saavutetaan n. 1400 min ^-1 :n kierrosnopeus poraus- töiden suorittamiseen (katso esimerkki kuva A).

Käyttö

- Käynnistäminen/sammuttaminen

Päällekytkentä:

Ota laite käyttöön painamalla virtakytkintä 6 ja pitämällä sitä painettuna. LED-työvalaisin 4 syttyy, kun PÄÄLLE-/POIS-kytkintä 6 on painettu kevyesti tai se on painettu kokonaan alas ja valaisee näin työalueen, jos sen valaistus on epäedullinen.

Kytkentä päältä pois:

□ Sammuta laite päästämällä virtakytkin 6 irti.

Kierrosluvun asettaminen

PÄÄLLE-/POIS-kytkimessä 6 on muuttuva nopeudensäätö. Kevyellä PÄÄLLE-/ POIS -kytkimen 6 painalluksella aikaansaadaan alhainen kierrosluku. Kun kytkintä painetaan voimakkaammin, kierrosluku suurenee.

Huomautus: Integroitu moottorijarru takaa nopean pysähdyksen.

- Pyörimissuunnan vaihtaminen

□ V aihda pyörimissuuntaa painamalla pyörimissuunnan vaihtokytkintä 5 oikealle tai vasemmalle.

- Ohjeita ja vinkkejä

Tarkasta ennen käyttöä, että ruuvaus- tai porauskappale on asetettu asianmukaisesti paikoilleen eli keskitetysti poranistukkaan.
□ Ruuvipaloihin on merkitty niiden mitat ja muoto. Jos olet epävarma, kokeile aina ensin, että pala sopii ruuvin kantaan tiiviisti ilman välystä.

Vääntömomentti:

□ Erityisesti pienemmät ruuvit ja palat saattavat vaurioitua, jos säädät koneeseen liian suuren vääntömomentin.

Ruuvaus kovaan materiaaliin (metalli):

- Erityisen suuria vääntömomentteja syntyy esim. metalliin ruuvattaessa holkkiavainkappaleita käytettäessä. Valitse alhainen kierrosnopeus.

Ruuvaus pehmeään materiaaliin (esim. pehmeä puu):

□ Ruuvaa myös tässä alhaisella kierrosnopeudella, jotta esim. puupinta ei vaurioituisi joutuessaan kosketuksiin metallisen ruuvin kannan kanssa. Käytä upotusporaa.

Porattaessa puuhun, metalliin tai muihin materiaaleihin tulee ehdottomasti huomioida seuraavaa:

Käytä pienellä poran läpimitalla suurta kierrosnopeutta ja suurella poran läpimitalla alhaista kierrosnopeutta.
□ Valitse kovilla materiaaleilla alhainen kierrosluku, pehmeillä materiaaleilla korkea kierrosluku.
□ Varmista tai kiinnitä (mahdollisuuksien mukaan) työstettävä kappale kiristyslaitteeseen.
□ Merkitse porattava kohta pistepuikolla tai nau- lalla ja valitse poraukseen alhainen kierrosluku.

□ Vedä pyörivä poranterä useasti ulos porausreiästä, jotta lastut tai porajauho poistuisi reiästä ja pora tuulettuisi.

Metallin poraaminen:

Käytä metalliporaa (HSS). Parhaimman tuloksen saavuttamiseksi tulisi poranterää jähdyttää öljyllä. Metalliporaa voidaan käyttää myös muovin poraamiseen.

Puun poraaminen:

Käytä puuporaa, joka on varustettu keskityskärjellä, käytä syviin porauksiin "käärmeporaa", suuriin porausläpimittoihin sylinteriporaa. Pienet ruuvit voidaan myös ruuvata pehmeään puuhun ilman esiporausta.

• Huolto ja puhdistus

VAROLTUS! LOUKKAANTUMISVAARA!

Kytke laite pois päältä ja irrota pistoke pistorasiasta sekä poista akku ennen laitteen puhdistusta tai huoltoa.

Akkuporakone on huoltovapaa.

□ Laitteen tulee olla aina puhdas, kuiva ja puhdas öljystä tai voitelurasvasta.
Käytä kuoren puhdistukseen kuivaa liinaa.
⚠️ VAROLTUS! Liitäntäjohdon saa vaihtaa uuteen vain valmistaja tai hänen valtuuttamansa henkilö, jotta turvallisuusriskit voidaan välttää.
Jos litiumioniakku varastoidaan pitemmäksi aikaa, sen lataustila täytyy tarkistaa säännöllisesti. Optimaalinen lataustila on 50% - 80%:n välillä. Aku tulee varastoida viileässä ja kuivassa paikassa.

Huomautus: Varaosia, joita ei ole mainittu (esim. hiiliharjoja tai kytkimiä) voit tilata asiakaspalvelukes-kuksestamme.

● Takuu

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolellisesti ja tarkistettu tarkasti ennen toimitusta. Säilytä ostokuitti todisteeksi takuun voimassaolosta. Ota takuutapauksessa puhelimitse yhteyttä

huoltopisteeseesi. Vain näin voidaan taata tuotteesi maksuton lähettäminen huoltoon.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, esim. kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen käyttöön.

Väärä tai asiaton käyttö, väkivallan käyttö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisista jo ostettaessa olemassa olevista vahingoista ja puutteista on ilmoitettava välittömästi pakkauksesta purkamisen jälkeen, kuitenkin viimeistään kaksi päivää ostopäiväyksen jälkeen. Takuujajan jälkeen suoritetut korjaukset ovat maksullisia.

FI

Huelto Suomi

Tel.: [phone]

e-mail: [e-mail]

IAN 113378

- Hävittäminen

Pakkaus on valmistettu ympäristöystäväl- lisistä kierrätettävistä materiaaleista.

Älä heitä sähkötyökaluja talousjätteisiin!

Euroopan unionin sähkölaitteiden ja elektroniikan jätehuoltoa koskevan direktiivin 2012/19/EU ja sen kansallisten sovellusten nojalla käytetyt sähkö- laitteet on kerättävä erikseen talteen ja kierrätettävä ympäristöystävällisellä tavalla.

Kierrätysvaihtoehto palautusvaatimukseen:

Sähkölaitteen omistaja on palautuksen sijasta velvollinen osallistumaan asianmukaiseen hyötykäyttöön

luopuessaan omaisuudestaan. Käytetyn laitteen voi luovuttaa myös palautuspaikkaan, joka poistaa laitteen kierrosta kansallisen kierrätystalouden ja jätelain mukaisesti. Tämä ei koske käytettyjen laitteiden lisävarusteita tai apuvälineitä, joissa ei ole sähköisiä osia.

Älä hävitä akkuja tavallisen kotitalousjätteen mukana!

Vialliset tai loppuun kuluneet akut on kierrätettävä direktiivin 2006/66/EC määräysten mukaan. Luovuta akku ja/tai laite takaisin keräilypisteeseen.

Loppuun kuluneen laitteen kierrätyksestä ja hävittämisestä saat tietoja kunnan jätehuollosta vastaavilta viranomaisilta.

●Käännösalkuperäisestä EY-vaatimustenmukaisuusvakuutuksesta / Valmistajan (€

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: herra Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, normatiivisia dokumentteja ja EY-direktiivejä:

Konedirektiivi

(2006/42/EC)

Pienjännitedirektiivi

(2006/95/EC)

Sähkömagneettinen yhteensopivuus

(2004 / 108 / EC)

RoHS Direktiivi

(2011/65/EU)

Sovelletut harmonisoidut normit

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 60335-1:2012+A11

EN 60335-2-29:2004+A2

EN 62233:2008

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2014

EN 61000-3-3:2013

Tyyppi/Laitekuvaus:

Akkuporakone PABS 20-Li A1

Tekniset muutokset edelleenkehittelyn puitteissa ovat mahdollisia.

Inledning
