Technische Daten	Details
Bohrertyp	Akku-Bohrmaschine
Batteriespannung	18 V
Batteriekapazite4t	2 Ah
Leerlaufdrehzahl	0-600 U/min
Maximales Drehmoment	30 Nm
Bohrfutter	13 mm Schnellspannbohrfutter
Gewicht	1,5 kg
Empfohlene Verwendung	Bohrarbeiten in Holz, Metall und Kunststoff
Wartung	Regelmdfig den Batteriezustand prfen und das Bohrfutter reinigen
Sicherheit	Beim Gebrauch Schutzbrille und Gehf6rschutz tragen
Allgemeine Informationen	Produkt wird ohne Batterie und Ladegert geliefert

Häufig gestellte Fragen - PSBSA 18Li A1 PARKSIDE

Wie lade ich den Akku der PARKSIDE PSBSA 18Li A1 Bohrmaschine auf?

Um den Akku aufzuladen, setzen Sie ihn in das mitgelieferte Ladegert ein und stecken es in eine Steckdose. Die Kontrollleuchte am Ladegert zeigt den Ladezustand an.

Was soll ich tun, wenn die Bohrmaschine nicht startet?

Prfen Sie, ob der Akku richtig geladen und eingesetzt ist. Stellen Sie auch sicher, dass die Sicherheitstaste entriegelt ist.

Wie wechsle ich den Bohrer der Bohrmaschine?

Um den Bohrer zu wechseln, lsen Sie das Bohrfutter durch Drehen gegen den Uhrzeigersinn, entfernen den alten Bohrer, setzen den neuen ein und ziehen das Bohrfutter wieder fest.

Hat die PARKSIDE PSBSA 18Li A1 Bohrmaschine eine Schlagfunktion?

Nein, die PARKSIDE PSBSA 18Li A1 verfgt nicht ber eine Schlagfunktion. Es handelt sich um eine kabellose Bohrmaschine fr klassische Bohrarbeiten.

Wie gro ist die maximale Bohrkapazite4t in Holz?

Die maximale Bohrkapazite4t in Holz betre4gt 30 mm.

Wie reinige und warte ich meine Bohrmaschine?

Wischen Sie die Bohrmaschine nach jedem Gebrauch mit einem weichen, trockenen Tuch ab. Vermeiden Sie aggressive Chemikalien. Prfen Sie regelmdfig den Zustand von Akku und Bohrfutter.

Was soll ich tun, wenn die Bohrmaschine berhitzt?

Stoppen Sie die Benutzung sofort und lassen Sie die Bohrmaschine abkhlen. Stellen Sie sicher, dass die Belftungsf6ffnungen nicht blockiert sind.

Wie erkenne ich, ob der Akku ersetzt werden muss?

Wenn der Akku die Ladung nicht mehr hlt oder die Bohrmaschine unregelme4sig funktioniert, ist es mf6glicherweise Zeit, den Akku zu ersetzen.

Kann ich Standardbohrer mit der PARKSIDE PSBSA 18Li A1 verwenden?

Ja, Sie kf6nnen Standardbohrer mit einem Durchmesser von 1,5 mm bis 13 mm mit der PARKSIDE PSBSA 18Li A1 verwenden.

Wo kann ich Ersatzteile ffcr meine Bohrmaschine finden?

Ersatzteile kf6nnen bei PARKSIDE-Hndlern oder auf deren offizieller Webseite bestellt werden.

BEDIENUNGSANLEITUNG PSBSA 18Li A1 PARKSIDE

Originalbetriebsanleitung

FI

AKKUKÄYTTÖINEN ISKUPORAKONE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Originaltillbehör/extrautrustning 30

Originaltillbehör/extrautrustning

Bestilling pr. telefon 45

BATTERIDREVEN SLAGBORE-/SKRUEMASKINE PSBSA 18-Li A1

Indledning

Bestilling pr. telefon

Service Danmark

Tel.: [phone]

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 102868

Tel.: [phone] (0,15 EUR/Min.)

Technische gegevens 60

Telefonische bestelling 69

ACCU-KLOPBOORSCHROEVEN-DRAAIER PSBSA 18-Li A1

Inleiding

Beschermingsklasse: II/回

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 102868

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 102868

Telefonische bestelling

Tel.: [phone] (0,10 EUR/Min.)

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

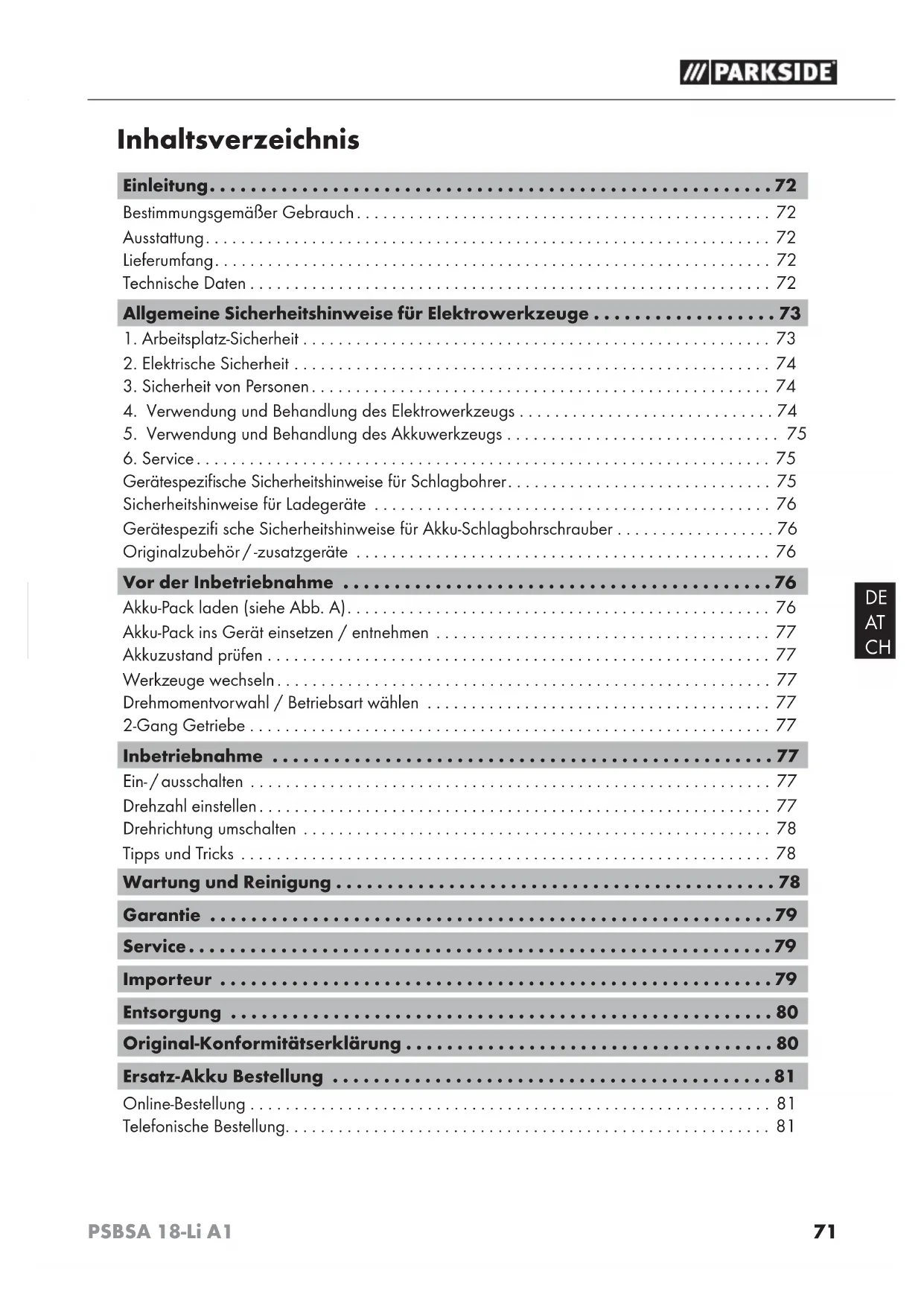

Bestimmungsgemäßer Gebrauch....72

Ausstattung....72

Lieferumfang....72

Technische Daten 72

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 73

1. Arbeitsplatz-Sicherheit 73

2. Elektrische Sicherheit 74

3. Sicherheit von Personen....74

4. Verwendung und Behandlung des Elektrowerkzeugs 74

5. Verwendung und Behandlung des Akkuwerkzeugs 75

6. Service....75

Gerätespezifische Sicherheitshinweise für Schlagbohrer....75

Sicherheitshinweise für Ladegeräte 76

Gerätespezifi sche Sicherheitshinweise für Akku-Schlagbohrschrauber 76

Originalzubehör/-zusatzgeräte 76

Vor der Inbetriebnahme ....76

Akku-Pack laden (siehe Abb. A)....76

Akku-Pack ins Gerät einsetzen / entnehmen 77

Akkuzustand prüfen 77

Werkzeuge wechseln....77

Drehmomentvorwahl / Betriebsart wählen 77

2-Gang Getriebe 77

Inbetriebnahme 77

Ein-/ausschalten 77

Drehzahl einstellen....77

Drehrichtung umschalten 78

Tipps und Tricks 78

Wartung und Reinigung 78

Garantie 79

Service....79

Importeur 79

Entsorgung 80

Original-Konformitätserklärung 80

Ersatz-Akku Bestellung 81

Online-Bestellung 81

Telefonische Bestellung....81

glückwünschen Sie zum Kauf Ihres

neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit,

Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff und zum Schlagbohren in Ziegel, Mauerwerk. Zum Schlagbohren in Naturstein wie z.B. Granit ist das Gerät nicht geeignet. Das Licht dieses Gerätes ist dazu bestimmt, den direkten Arbeitsbereich des Gerätes zu beleuchten. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

1 Gangwahlschalter
② Drehrichtungsumschalter / Sperre
3 EIN- / AUS-Schalter / Drehzahlregulierung
4 Bit-Halterung
5 Taste Akkuzustand
6 Akku-Display-LED
7 Akku-Pack
8 Taste zur Entriegelung des Akku-Packs
9 LED-Arbeitsleuchte
10 Zusatz-Handgriff

11 Bohrfutter
12 Drehmomentvorwahl
13 Schnell-Ladegerät
14 Rote Ladekontroll-LED
15 Grüne Ladekontroll-LED

Lieferumfang

1 Akku-Schlagbohrschrauber PSBSA 18-Li A1
1 Akku-Schnellladegerät PLG 18 A1
1 Akku-Pack
1 Zusatz-Handgriff
1 Bedienungsanleitung

Technische Daten

Akku-Schlagbohrschrauber: PSBSA 18-Li A1

Nennspannung: =18 V

Getriebe: 2 Gang - Getriebe

Leerlaufdrehzahl: 1. Gang: n 0 0 - 440 min ^-1 2. Gang: n 0 0 - 1650 min ^-1

Schlagfrequenz: 0 - 26400 min

Max. Drehmoment: 40 Nm

Drehmomentstufen: 1 - 20 + 1 Bohrstufe / + 1 Hammerstufe

Bohrfutterspannbereich: max. 13 mm

Empfohlene

Bohrdurchmesser : max. 13 mm für Stahl max. 30 mm für Holz max. 15 mm für Ziegel

Akku: PAP 18 A1

Typ: LITHIUM-IONE
Nennspannung: =18 V
Kapazität: 1,5 Ah

Akku-Schnellladegerät: PLG 18 A1

EINGANG / Input:

Nennspannung: 230 - 240 V\~, 50 Hz

Leistungsaufnahme: 40 W

AUSGANG / Output:

Nennspannung: =18 V

Ladestrom: 1,8 A

Ladedauer: ca. 60 min

Sicherung (innen): 2 A T2A

Schutzklasse: II/回

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN ISO 4871. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 85 dB(A)

Schallleistungspegel: 96 dB(A)

Unsicherheit K: 3 dB

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schrauben: Schwingungsemissionswert

$$ \begin{array}{l} \alpha_ {h} < 2, 5 m / s ^ {2} \ \text { Unsicherheit K } = 1, 5 m / s ^ {2} \end{array} $$

Bohren in Metall: Schwingungsemissionswert

$$ \begin{array}{l} \alpha_ {h, D} = 5, 4 m / s ^ {2} \ \text { Unsicherheit K } = 1, 5 m / s ^ {2} \end{array} $$

Schlagbohren

in Beton: Schwingungsemissionswert

$$ \begin{array}{l} \alpha_ {h, I D} = 1 1, 1 m / s ^ {2} \ \text { Unsicherheit K } = 1, 5 m / s ^ {2} \end{array} $$

Gehörschutz

tragen!

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befinndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auff angeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifi sche Sicherheitshinweise für Schlagbohrer

en Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
■ Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treff en kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNUNG!

- Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

Gerätespezifi sche Sicherheitshinweise für Akku-Schlagbohrschrauber

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

Halten Sie das Elektrowerkzeug fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.

■ Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen.

■ Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewahrung bringen Sie den Drehrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeuges.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein und zu allergischen Reaktionen, Atemwegserkrankungen und / oder Krebs führen. Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Tragen Sie eine Staubschutzmaske.

■ ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen.

Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A)

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

Drei Geräte - drei kompatible Akkus. Untereinander austauschbar! (siehe Kapitel Ersatz-Akku Bestellung)

Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.

- Stecken Sie den Akku-Pac ^7 in das Schnell-Ladegerät (14 siehe Abb. A).

- Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 14 leuchtet rot.

- Die grüne Kontroll-LED ^5 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack ^7 insatzbereit ist.

♦ Schieben Sie den Akku-Pac ^7 in das Gerät ein.

Laden Sie einen Akku-Pack niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird.

Schalten Sie das Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Akku-Pack ins Gerät einsetzen / entnehmen

Akku-Pack einsetzen:

- Bringen Sie den Drehrichtungsumschalte ② in Mittelstellung (Sperre). Lassen Sie den Akku-Pack ⑦ in den Griff einrasten.

Akku-Pack entnehmen:

- Drücken Sie die Taste zur Entriegelung 8 und entnehmen Sie den Akku-Pack.

Akkuzustand prüfen

- Drücken Sie zum Prüfen des Akkuzustands die Taste Akkuzustand ⑤ (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED ⑥ wie folgt angezeigt:

♦ ROT / ORANGE / GRÜN = maximale Ladung / Leistung ROT / ORANGE = mittlere Ladung / Leistung ROT = schwache Ladung - Akku aufl aden

Werkzeuge wechseln

Ihr Akku-Schlagbohrschrauber hat eine vollautomatische Spindelarretierung SPINDLE LOCK.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Bohrfutter ⑪ durch Drehen ↩ öff nen können. Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters ↕ festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung löst sich automatisch mit Starten des Motors (Betätigung des EIN- / AUS-Schalters ③).

Drehmomentvorwahl / Betriebsart wählen

Sie können über die Drehmomentvorwahl 12 die Drehkraft einstellen oder zwischen der Bohrstufe und der Schlagbohrstufe T auswählen.

• Wählen Sie eine niedrige Stufe für kleine Schrauben, bzw. weiche Werkstoff e.
  Wählen Sie eine hohe Stufe für große Schrauben, harte Werkstoff e, bzw. beim Herausdrehen von Schrauben.
  Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.

Wählen Sie für Schlagbohrarbeiten die Schlagbohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.

2-Gang Getriebe

VORSICHT!

▶ Betätigen Sie den Gangwahlschalte ^1 nur bei Stillstand des Gerätes. Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter 1 in Position: 1)

erreichen Sie eine Drehzahl von ca. 440 min ^-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten, aber auch zur Verwendung von Zubehör.

Im zweiten Gang (Gangwahlschalter ① in Position: 2)

erreichen Sie eine Drehzahl von ca. 1650 min ^1 zur Durchführung von Bohrarbeiten.

Inbetriebnahme Ein-/ausschalten

Einschalten:

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 3nd halten Sie ihn gedrückt. Die LED-Arbeitsleuchte 9 leuchtet bei leicht oder vollständig gedrücktem EIN-/AUS-Schalter 3 Sie ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Ausschalten:

♦ Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 3 los.

Drehzahl einstellen

Leichter Druck auf den EIN-/AUS-Schalter ^3 bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

HINWEIS

▶ Die integrierte Motorbremse sorgt für einen schnellen Stillstand.

Drehrichtung umschalten

Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter ② nach rechts bzw. links durchdrücken.

Tipps und Tricks

Tipp! So verhalten Sie sich richtig.

Überprüfen Sie vor dem Betrieb, ob der Schraub bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt.

♦ Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt.

Drehmoment:

- Kleinere Schrauben / Bits können beschädigt werden, wenn Sie ein zu hohes Drehmoment bzw. eine zu hohe Drehzahl einstellen.

Harter Schraubfall (in Metall):

- Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl.

Weicher Schraubfall (z.B. in Weichholz):

♦ Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfl äche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen:

Benutzen Sie bei kleinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.

Wählen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.

Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel. Wählen Sie zum Anbohren eine niedrige Drehzahl.

Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften.

Bohren in Metall:

♦ Verwenden Sie Metallbohrer (HSS). Für beste Ergebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden. Bohren Sie zunächst mit einem ∅ 3 mm Bohrer vor und nähern Sie sich dem gewünschten Bohrdurchmesser.

Bohren in Ziegel:

♦ Verwenden Sie einen Hartmetallbestückten Steinbohrer. (Max. empfohlener Bohrdurchmesser: ∅ 15 mm)

Bohren in Holz:

♦ Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer“, für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHF Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

Der Akku-Schlagbohrschrauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Service - Hotline bestellen.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig.

Service

! WARNING!

▶ Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
▶ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail] IAN 102868

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 102868

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 102868

Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ)

Importeur

erpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

n Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Original- Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011/65/EU)

Angewandte harmonisierte Normen:

EN 60745-1/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 60335-2-29/A2:2010

EN 60335-1:2012

EN 62233:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2013

Typ / Gerätebezeichnung:

Akku-Schlagbohrschrauber PSBSA 18-Li A1

Herstellungsjahr: 07-2014

Seriennummer: IAN 102868

Bochum, 20.06.2014

Jeddyson

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompermass.com oder telefonisch abwickeln.

Der Preis des Ersatz-Akkus beträgt 20 € inkl. MwSt. und Versand. Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

Drei Geräte - drei kompatible Akkus. Untereinander austauschbar!

Online-Bestellung

Um einen Ersatz-Akku über den Zubehör-Shop zu bestellen:

■ Rufen Sie mit Ihrem Internetbrowser die Seite www.kompernass.com auf.
Klicken Sie rechts unten auf die entsprechende Flagge, um das gewünschte Land und die Sprache auszuwählen.
Klicken Sie jetzt auf den Reiter „Zubehör-Shop“ und wählen anschließend unter der Rubrik „Topseller“ den passenden Ersatz-Akku zu Ihrem Gerät aus.
Nachdem Sie den Ersatz-Akku in den Warenkorb gelegt haben, klicken Sie auf die Schaltfläche „Kasse“ und befolgen die auf dem Bildschirm angezeigten Anweisungen, um den Bestellvorgang abzuschließen.

HINWEIS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von einem Monat nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z.B. IAN 102868) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.
