MODE D'EMPLOI PSBSA 18Li A1 PARKSIDE
Traduction du mode d'emploi d'origine
DE AT CH
AKKU-SCHLAGBOHRSCHRAUBER
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE

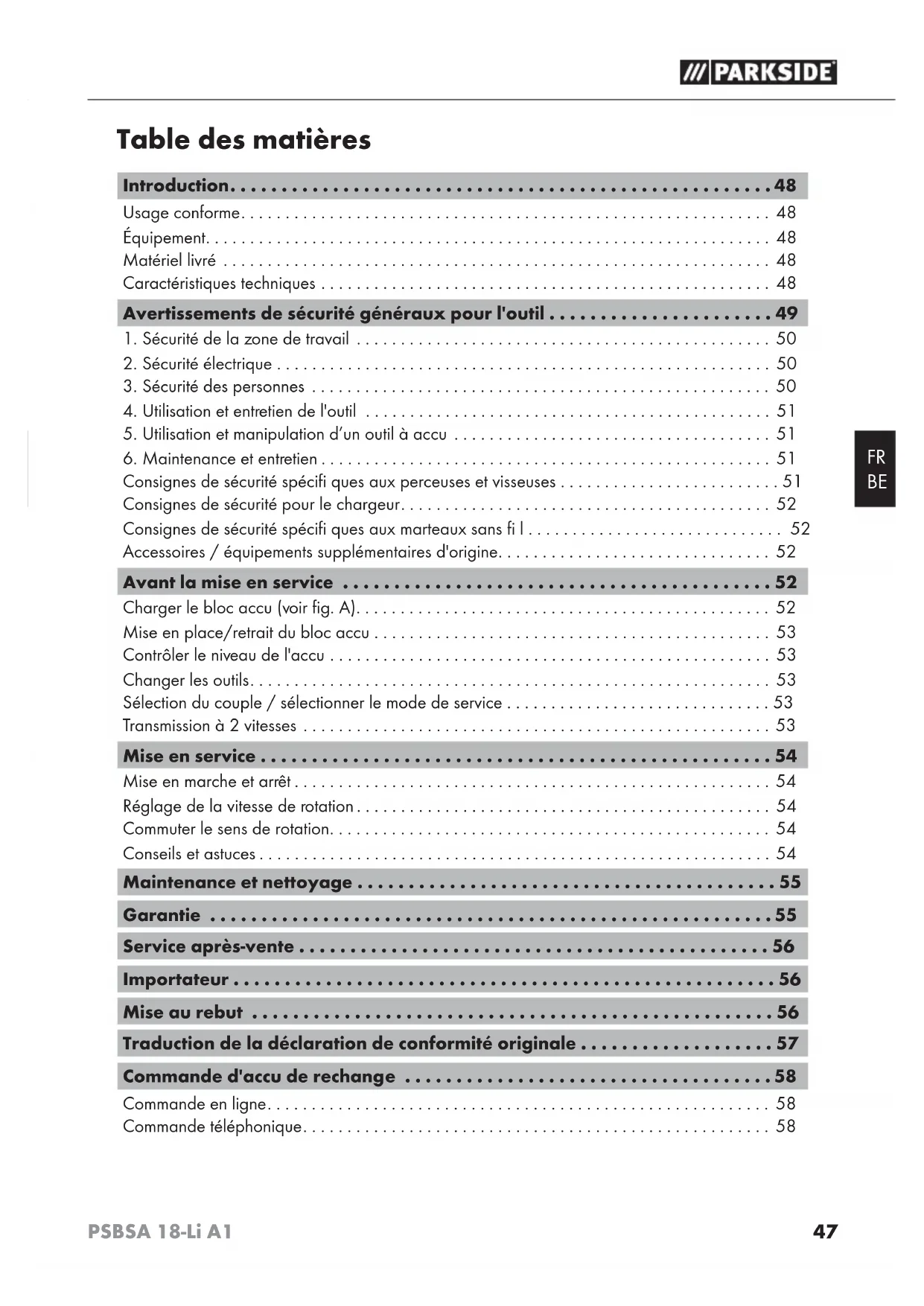

Caractéristiques techniques 48
Avertissements de sécurité généraux pour l'outil .... 49
-
Sécurité de la zone de travail 50
-
Sécurité électrique 50
-
Sécurité des personnes 50
-
Utilisation et entretien de l'outil 51
-
Utilisation et manipulation d'un outil à accu 51
-
Maintenance et entretien 51
Consignes de sécurité spécifi ques aux perceuses et visseuses .... 51
Consignes de sécurité pour le chargeur.... 52
Consignes de sécurité spécifi ques aux marteaux sans fi l 52
Accessoires / équipements supplémentaires d'origine.... 52
Avant la mise en service .... 52
Charger le bloc accu (voir fig. A)....52
Mise en place/retrait du bloc accu 53
Contrôler le niveau de l'accu 53
Changer les outils....53
Sélection du couple / sélectionner le mode de service 53
Transmission à 2 vitesses 53
Mise en service 54
Mise en marche et arrêt 54
Réglage de la vitesse de rotation....54
Commuter le sens de rotation....54
Conseils et astuces 54
Maintenance et nettoyage 55
Garantie 55
Service après-vente 56
Importateur 56
Mise au rebut 56
Traduction de la déclaration de conformité originale ..... 57
Commande d'accu de rechange 58
Commande en ligne....58
Commande téléphonique....58
PERCEUSE/VISSEUSE À PERCUSSION SANS FIL PSBSA 18-Li A1
Introduction
nos félicitations pour l'achat de votre nouvel appareil. Ainsi, vous venez d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant l'usage du produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
Usage conforme
Cet appareil est destiné au vissage et dévissage de vis ainsi qu'au perçage dans le bois, le métal, la céramique et le plastique, ainsi que le perçage à percussion dans la brique et la maçonnerie. Cet appareil ne convient pas au perçage à percussion dans de la pierre naturelle, comme le granite par exemple. La lumière de cet appareil sert à éclairer la zone de travail directe de l'appareil.
N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. L'appareil n'est pas conçu pour un usage commercial. Toute autre utilisation ou modifi cation de l'appareil est considérée comme étant non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant décline toute responsabilité relative aux dommages résultant d'une utilisation non conforme.
Équipement
1 Sélecteur de vitesse
② Sélecteur du sens de rotation / verrouillage
3 Interrupteur MARCHE / ARRÊT / réglage de la vitesse
4 Porte foret
5 Touche de niveau de l'accu
6 Témoin LED accu
7 Bloc accu
8 Touche de déverrouillage du bloc accu
9 Lampe de travail LED
10 Poignée supplémentaire
⑪ Mandrin porte-foret
12 Sélection du couple
13 Chargeur rapide
14 LED de contrôle de charge rouge
15 LED de contrôle de charge verte
Matériel livré
1 perceuse/visseuse à percussion sans fi l PSBSA 18-Li A1
1 chargeur rapide pour accu PLG 18 A1
1 bloc accu
1 poignée supplémentaire
1 mode d'emploi
Caractéristiques techniques
Perceuse/Visseuse à percussion sans fi I : PSBSA 18-Li A1
Tension nominale : 18 V ---
Transmission : Transmission à 2 vitesses
Régime à vide : 1ère vitesse : n 0 0 - 440 min ^-1 2e vitesse : n 0 0 - 1650 min ^-1
Fréquence de
percussion : 0 - 26400 min
Couple de serrage
max.: 40 Nm
Niveaux de couple : 1 - 20
+ 1 étage de perçage /
+ 1 étage de perçage à
percussion
Plage de serrage du
mandrin : max. 13 mm
Diamètre de perçage
recommandé : max. 13 mm pour l'acier
max. 30 mm pour le bois
max. 15 mm pour la brique
Accu : PAP 18 A1
Type : LITHIUM-ION
Tension nominale : 18 V ---
Capacité : 1,5 Ah
Chargeur rapide pour accu : PLG 18 A1
ENTRÉE / Input :
Puissance absorbée : 40 W
SORTIE / Output :
Tension nominale : 18 V ---
Courant de charge : 1,8 A
Temps de charge : env. 60 min
Fusible (interne) : 2 A
Classe de protection : II /回
Informations relatives aux bruits et aux vibrations :
Valeur de mesure du bruit déterminée conf. à la norme EN ISO 4871. Le niveau de bruit A pondéré typique de l'outil électrique est de :
Niveau de pression acoustique : 85 dB(A)
Niveau de puissance acoustique : 96 dB(A)
Incertitude K: 3 dB
Valeurs de vibrations (somme vectorielle triaxiale) déterminées conformément à EN 60745 :
Poignée principale :
Vis : Valeur d'émission des vibrations
$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Incertitude K = 1,5 m/s²
Perçage dans
le métal : Valeur d'émission des vibrations
$$ \alpha_ {h, D} = 5, 4 \mathrm{m} / \mathrm{s} ^ {2} $$
Incertitude K = 1,5 m/s²
Perçage à
percussion
dans le béton : Valeur d'émission des vibrations
$$ a _ {h, I D} = 1 1, 1 \mathrm{m} / \mathrm{s} ^ {2} $$
Incertitude K = 1,5 m/s ^2
Porter une protection auditive!
REMARQUE
Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'appareils. La valeur d'émission des vibrations mentionnée peut être également utilisée pour une évaluation préliminaire de l'arrêt.
AVERTISSEMENT!
Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil électrique est éteint et celles pendant lesquels il est allumé mais fonctionne sans charge).
Avertissements de sécurité généraux pour l'outil
AVERTISSEMENT!
Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1. Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides infl ammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent infl ammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2. Sécurité électrique
a) Il faut que les fi ches de l'outil électrique soient adaptées au socle. Ne jamais modifi er la fi che de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fi ches non modifi ées et des socles adaptés réduiront le risque de choc électrique.
b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifi ant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant diff éren-tiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
3. Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4. Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fi che de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifi er qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aff ecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder aff ûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations diff érentes de celles prévues pourrait donner lieu à des situations dangereuses.
5. Utilisation et manipulation d'un outil à accu
a) Uniquement recharger les accus dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types d'accus, peut provoquer un incendie s'il est utilisé avec d'autres accus.
b) N'utiliser les outils qu'avec des blocs de batteries spécifi quement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Tenir les accus inutilisés à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie.
d) L'accu peut couler en cas d'usage incorrect. Évitez tout contact avec ce liquide. Laver à l'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures.
PRUDENCE ! RISQUE D'EXPLOSION ! Ne rechargez jamais des piles non rechargeables.
ger l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.
6. Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifi é utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Consignes de sécurité spécifi ques aux perceuses et visseuses
des protections auditives.
L'exposition aux bruits peut provoquer une perte de l'audition.
Utiliser les poignées supplémentaires fournies avec l'appareil. La perte de contrôle peut entraîner des blessures.
■ Touchez l'outil électrique exclusivement au niveau des poignées isolées lors de travaux au cours desquels l'outil pourrait toucher des lignes électriques dissimulées. Le contact avec une fi l « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Consignes de sécurité pour le chargeur
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des les capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées. Ne laissez pas les enfants jouer avec l'appareil. Les opérations de nettoyage et d'entretien ne doivent pas être confiées à des enfants, sauf s'ils sont surveillés.
Le chargeur ne convient à une utilisation qu'à l'intérieur de locaux.
Pendant tout travail sur l'appareil, ainsi que pendant le transport ou l'entreposage, amenez le commutateur de sens de marche en position centrale (blocage). Vous évitez ainsi toute remise en marche involontaire de l'outil électrique.
Les poussières de matières comme les peintures contenant du plomb, certaines essences de bois, certains minéraux ou métaux peuvent être nuisibles à la santé et peuvent causer des réactions allergiques, des maladies des voies respiratoires et / ou un cancer. Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
♦ Veillez à bien aérer la zone de travail.
Respectez les règlements spécifi ques aux matériaux à traiter en vigueur dans votre pays.
Porter un masque anti-poussières.
■ ATTENTION CÂBLES ! DANGER !
Veiller à ne pas entrer en contact avec des conduites électriques, de gaz ou d'eau lors de travaux eff ectués avec l'outil électrique. ^1 Si nécessaire, consulter un détecteur de ligne avant de percer un mur ou de l'entailler.
Accessoires / équipements supplémentaires d'origine
Utilisez uniquement les accessoires et les équipements supplémentaires indiqués dans le mode d'emploi. L'utilisation d'outils d'usinage diff érents de ceux recommandés dans ces instructions d'utilisation, ou bien d'autres accessoires, peut vous faire courir un risque de blessures.
AVERTISSEMENT !
N'utilisez pas l'appareil lorsque le câble, le cordon d'alimentation ou la fi che secteur sont endommagés. Des cordons d'alimentation endommagés signifi ent un danger de mort par électrocution.
Consignes de sécurité spécifi ques aux marteaux sans fi l
■ Sécuriser la pièce à usiner. Toute pièce à usiner maintenue par des dispositifs de serrage ou un étau est mieux sécurisée qu'avec votre seule main.
Maintenir l'outil électrique. Le fait de serrer ou de desserrer des vis peut à court terme provoquer des couples de réaction élevés.
Éteignez immédiatement l'outil électrique si l'outil d'usinage est bloqué. Attendez-vous à des couples de réaction élevés qui provoquent un recul.
Avant la mise en service Charger le bloc accu (voir fi g. A)
PRUDENCE!
Débranchez toujours la fi che secteur avant de retirer le bloc accu du chargeur ou de le mettre en place.
HINWEIS
Trois appareils - une même batterie. Interchangeables! (voir le chapitre commande d'accu de rechange)
■ Ne chargez jamais le bloc accu lorsque la température ambiante est inférieure à 10 °C ou supérieure à 40°C.
◆ Placez le bloc accu7 dans le chargeur rapide 13voir fi g. A).
♦ Branchez la fi che secteur dans la prise de courant. La LED de contrôle 14 s'allume en rouge.
La LED de contrôle verte ^5 vous signale que l'opération de charge est terminée et que le bloc accu ^7 st prêt à être utilisé.
♦ Glissez le bloc accu⑦ dans l'appareil.
■ Ne chargez jamais un bloc accu une seconde fois suite à une opération de charge rapide. Il y a un risque de surcharge du bloc accu et ainsi de réduction de la durée de vie de l'accu et du chargeur.
Entre des opérations de charge consécutives, éteignez le chargeur pendant au moins 15 minutes. Débranchez pour cela la fi che secteur.
Mise en place/retrait du bloc accu
Mettre en place le bloc accu :
placez le sélecteur du sens de rotation ^2 en position centrale (verrouillage). Faites s'enclencher le bloc accu ^7 dans la poignée.
Retirer le bloc accu :
appuyez sur la touche de déverrouillage et retirez le bloc accu.
Contrôler le niveau de l'accu
Pour contrôler le niveau de l'accu, appuyez sur la touche de niveau de l'accu 5 voir également la fi gure principale). L'état ou la performance résiduelle s'affi che sur le témoin LED accu 6 omme suit :
♦ ROUGE / ORANGE / VERT = charge / puissance maximale ROUGE / ORANGE = charge / puissance moyenne ROUGE = charge faible - charger l'accu
Changer les outils
Votre perceuse à percussion sans fi l est équipée d'un blocage de la broche entièrement automatique SPINDLE LOCK. En cas d'immobilisation du moteur, la transmission est verrouillée de manière à ce que vous puissiez ouvrir le mandrin porte-foret 11 en tournant ↗ Après avoir mis en place l'outil souhaité et après avoir serré le mandrin porte-foret en le tournant ↗ vous pouvez reprendre immédiatement le travail. Le blocage de la broche se libère automatiquement au démarrage du moteur (actionnement de l'interrupteur MARCHE / ARRÊT 3)
Sélection du couple / sélectionner le mode de service
La sélection du couple 12ous permet de régler la force de rotation ou de choisir entre l'étage de perçage 2 et l'étage de perçage à percussion T
♦ Choisissez un étage plus bas pour les petites vis, ou pour les matériaux mous.
Choisissez un étage plus élevé pour les grandes vis, les matériaux durs ou pour dévisser des vis.
Pour les travaux de perçage, choisissez l'étage de perçage en réglant la sélection du couple dans la position.
Pour les travaux de perçage à percussion, choisissez l'étage de perçage à percussion en réglant la sélection de couple dans la position T.
Transmission à 2 vitesses
PRUDENCE!
▶ Actionnez uniquement le sélecteur de vitesse1 lorsque l'appareil est immobilisé. Sinon l'appareil risque d'être endommagé.
En première vitesse (sélecteur de vitesse 1 en position : 1)
vous atteignez une vitesse de rotation d'env. 440 min ^-1 et un couple élevé. Ce réglage convient à tous les travaux de vissage, mais également à l'utilisation d'accessoires.
En seconde vitesse (sélecteur de vitesse 1 en position : 2)
vous atteignez une vitesse de rotation d'env. 1650 min ^-1 pour réaliser des travaux de perçage.
Mise en service
Mise en marche et arrêt
Mise en marche :
Pour la mise en service de l'appareil, appuyez sur l'interrupteur MARCHE / ARRÊT ③ et maintenez-le appuyé.
La lampe de travail LED 9'allume lorsque l'interrupteur MARCHE / ARRÊT 3 est légèrement ou entièrement enfoncé.
- Elle permet ainsi d'éclairer la zone de travail en cas de lumière insuffi sante.
Arrêt :
Pour éteindre l'appareil, relâchez l'interrupteur MARCHE / ARRÊT 3.
Réglage de la vitesse de rotation
Une légère pression sur l'interrupteur MARCHE / ARRÊT 3 ntraîne une vitesse de rotation plus basse. La vitesse de rotation augmente avec la pression.
REMARQUE
▶ Le frein moteur intégré veille à une immobilisation rapide.
Commuter le sens de rotation
Commutez le sens de rotation en tournant le sélecteur du sens de rotation 2 vers la droite ou vers la gauche.
Conseils et astuces
Conseil ! Voici le bon comportement recommandé :
- Avant le fonctionnement, contrôlez si la vis ou l'embout de perçage est correctement positionné, c'est-à-dire s'il est centré dans le mandrin porte-foret.
Les embouts de vissage sont désignés par leurs dimensions et forme. Si vous n'êtes pas sûr, commencez toujours par vérifi er si le bit est positionné sans jeu dans la tête de vis.
Couple :
Les vis / embouts de petite dimension risquent d'être endommagés si vous réglez un couple ou une vitesse de rotation trop élevés.
Vissage dur (dans le métal) :
- Des couples particulièrement élevés apparaissent par ex. lors de vissages dans du métal en utilisant des douilles. Choisissez une vitesse de rotation basse.
Vissage tendre (par ex. dans du bois tendre) :
- Vissez ici aussi avec une vitesse de rotation basse pour par ex. ne pas endommager la surface en bois au contact avec la tête de vis en métal. Utilisez un foret aléseur.
Lors du perçage dans le bois, le métal et d'autres matériaux, absolument respecter ce qui suit :
Pour un petit diamètre de foret, utilisez une vitesse de rotation élevée et pour un diamètre de foret plus important, une vitesse de rotation plus basse.
Pour les matériaux durs, choisissez une vitesse de rotation basse, pour les matériaux mous une vitesse de rotation élevée.
♦ Marquez l'endroit qui doit être percé avec un pointeau ou un clou. Choisissez une vitesse de rotation plus basse pour le pré-perçage.
- Ne retirez jamais le foret en rotation du trou de perçage pour éliminer les copeaux ou la poussière de forage et pour l'aérer.
Perçage dans le métal :
Utilisez un foret à métaux pour acier rapide. Pour de meilleurs résultats, nous vous recommandons de refroidir le foret à l'huile.
Vous pouvez également utiliser des forets à métaux pour percer le plastique. Percez d'abord avec un foret d'un ∅ de 3 mm, et rapprochez-vous du diamètre de perçage souhaité.
Percer dans de la brique :
♦ Utilisez un foret à pierre en carbure. (Diamètre de perçage max. recommandé : ∅ 8 mm)
Percer dans le bois :
Utilisez un foret à bois avec une pointe de centrage, pour les perçages en profondeur, utilisez un "foret à simple spirale", pour les diamètres de perçage importants, utilisez un foret à façonner en acier spécial. Vous pouvez visser directement les petites vis dans le bois mou sans pré-perçage.
Maintenance et nettoyage
AVERTISSEMENT ! RISQUE DE BLESSURES ! Éteignez l'appareil avant d'eff ectuer des travaux et retirez l'accu.
La visseuse à percussion sans fi l ne nécessite aucun entretien.
L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse.
Aucun liquide ne doit pénétrer à l'intérieur de l'appareil.
Pour le nettoyage du corps, utilisez un chiff on sec. N'utilisez jamais d'essence, de solvant ou de nettoyant qui attaquent le plastique.
Si un accu lithium-ion a été stocké sur une longue durée, l'état de chargement doit être régulièrement contrôlé. L'état de charge idéal se situe entre 50 % et 80 %. Le climat de stockage idéal est frais et sec.
REMARQUE
Les pièces détachées non listées (par ex. brosses charbon, interrupteur) peuvent être commandées auprès de notre ligne téléphonique du service après-vente.
Garantie
Cet appareil est garanti 3 ans à partir de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa livraison. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.
La prestation de garantie s'applique uniquement aux vices de matériau ou de fabrication, et non aux dégâts de transport, aux pièces d'usure ou aux dégâts subis par des pièces fragiles telles que les commutateurs ou les batteries. Le produit est destiné uniquement à un usage privé et ne répond pas à un usage professionnel.
La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé. Vos droits légaux ne sont pas restreints par la présente garantie. L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Signalez sans attendre toute anomalie éventuelle sur le matériel au moment de l'achat, au plus tard deux jours après la date d'achat. Toute réparation fera l'objet d'une facturation après expiration de la période de garantie.
Service après-vente
AVERTISSEMENT!
Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces détachées d'origine. Cela garantira le maintien de la sécurité de l'appareil.
▶ Confi ez toujours le remplacement de la fiche ou du câble secteur au fabricant de l'appareil ou à son service après-vente. Cela garantira le maintien de la sécurité de l'appareil.
Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
IAN 102868
Service Belgique
Heures de service de notre hotline :
du lundi au vendredi de 8 h à 20 h (HEC)
Importateur
illage est composé de matériaux respectueux de l'environnement que vous pouvez éliminer auprès des points de recyclage locaux.
us jeter les appareils électriques dans les ordures ménagères !
Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement.
s jeter les accus dans les ordures ménagères !
Li-ion
Les accus défectueux ou usagés doivent être recyclés conformément à la directive 2006/66/EC.
Déposez le bloc accu et / ou l'appareil auprès des points de collecte existants.
Informez-vous auprès des services administratifs communaux ou municipaux des possibilités de mise au rebut d'outils électroniques / blocs accus.
Traduction de la déclaration de conformité originale
Nous soussignés, KOMPERNASS HANDELS GMBH, responsables du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Directive Machines
(2006/42/EC)
Directive européenne sur les basses tensions
(2006/95/EC)
Compatibilité électromagnétique
(2004/108/EC)
Directive RoHS
(2011/65/EU)
Normes harmonisées appliquées :
EN 60745-1/A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 60335-2-29/A2:2010
EN 60335-1:2012
EN 62233:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2013
Type / désignation de l'appareil :
Perceuse/Visseuse à percussion sans fi l
PSBSA 18-Li A1
Année de construction : 07 - 2014
Numéro de série : IAN 102868
Bochum, le 20/06/2014
- Responsable qualité -
Sous réserve de modifi cations techniques à des fi ns d'amélioration.
Commande d'accu de rechange
Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très facilement soit sur le site www.kompernass.com ou bien par téléphone.
Le prix de l'accu de rechange est de 20 € TTC et transport inclus. Cet article risque d'être épuisé très rapidement à cause des quantités limitées en stock.
Trois appareils - une même batterie. Interchangeables!
Commande en ligne
Pour commander un accu de rechange en ligne dans la boutique d'accessoires :
■ Appelez le site www.kompernass.com dans votre navigateur Internet.
Cliquez en bas à droite sur le drapeau correspondant pour sélectionner le pays et la langue souhaités.
Cliquez maintenant sur l'onglet "Boutique accessoires" et sélectionnez ensuite sous la rubrique "Topseller" l'accu de rechange correspondant à votre appareil.
Après avoir mis l'accu de remplacement dans la corbeille, cliquez sur le bouton "Caisse" et suivez les instructions affichées à l'écran pour terminer l'opération de commande.
REMARQUE
Dans certains pays, la commande de pièces détachées ne peut pas être passée en ligne. Dans ce cas, veuillez contacter la ligne téléphonique de service.
La promotion est limitée à un accu par client / appareil, ainsi qu'à une durée d'un mois après la période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions.
Commande téléphonique
Service France
Tel.: 0800 919270
Service Belgique
Afin de pouvoir garantir un traitement rapide de votre commande, veuillez tenir la référence article de l'appareil (par ex. AN 102868) prête pour toute demande. Veuillez consulter la référence article sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.
