KÄYTTÖOHJE 32PF5320 PHILIPS

Tämä ohjekirja neuvoo television asennuksessa ja käytössä ja se kannattaa lukea läpi huolellisesti.

Uskomme, että tuote vastaa täysin laatuvaatimuksianne.

Sisällys

Asennus

LCD-television esittely 2

Television näppäimet 2

Kaukosäätimen näppäimet 3

Kuvanauhurinäppäin 4

Kanavien pikaviritys ....5

Television asennus 5

Kanavien lajittelu 6

Manuaaliviritys 6

Asennus-valikon muut asetukset 6

Käyttö

Kuva-asetukset 7

Ääniasetukset 7

Toiminnot-valikon käyttö 7

Kuvakoko 16:9 8

Teksti-TV 9

Käyttö monitoritoiminnolla 10

Käyttö HD- (High Definition) tilassa 11

Oheislaitteet

Kuvanauhuri 12

Muut laitteet 13

Oheislaitteiden liittäminen 13

Tietokone 13

Muuta

Vihjeitä 14

Sanasto 14

Kierrätysohjeet

Tässä televisiovastaanottimessa on käytetty raaka-aineita, joita voidaan käyttää uudelleen tai kierrättää. Ympäristöhaittojen ehkäisemiseksi erikoisliikkeet huolehtivat käytettyjen laitteiden purkamisesta ja niiden sisältämien kierrätyskelpoisten materiaalien talteenotosta (tiedustele jälleenmyyjältä).

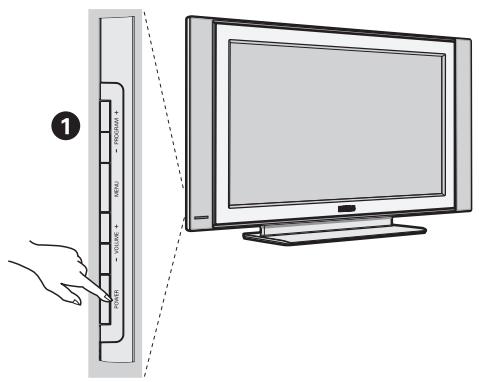

LCD-television esittely

PRESS PROGRAM PRESS PRESS

① Television näppäimet:

• POWER : virtakytkin.
  • VOLUME -/+ : äänenvoimakkuuden säätö.
• MENU : valikkojen valinta ja poisto.
  Tämän jälkeen voit valita säätökohteen näppäimillä PROGRAM -/+ ja tehdä säätöjä näppäimillä VOLUME -/+.
  • PROGRAM -/+ : ohjelmavalinta.

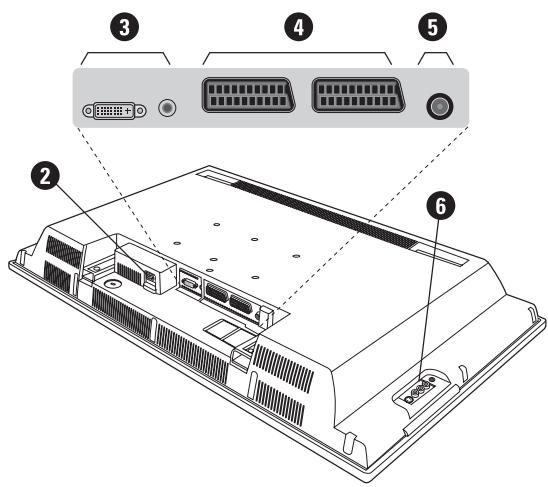

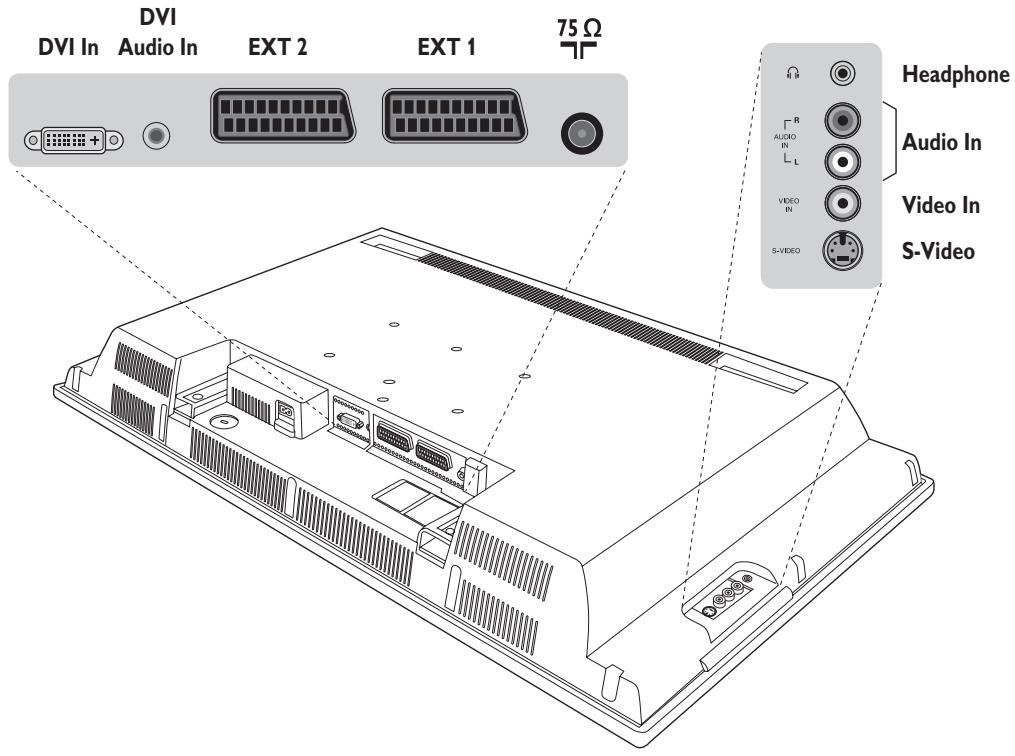

Takaseinä:

Pääliitännät laitteen alaosassa.

Lisätietoa liitännöistä sivulla 12.

② Virtallähde
3 DVI- ja audiotuloliitäntä HD-(high definition) laitteen tai DVI-lähtöliitännällä varustetun tietokoneen liittämiseksi.
4 EXT1/EXT2 -liitäntä
5 TV:n antennilitännät
6 Oheislaitteiden liittäminen.

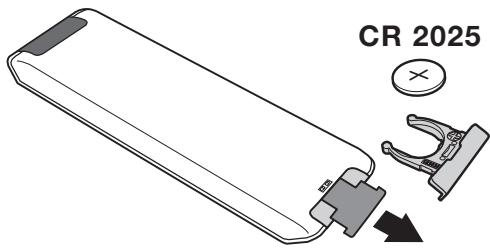

Kaukosäädin

CR 2025

Vedä pariston eristysliuska pois, jotta kaukoohjain aktivoituu.

Mukana tuleva paristo ei sisällä elohopeaa, nikkeliä eikä kadmiumia. Älä hävitä paristoja talousjätteen mukana vaan vie ne kierrätyspisteeseen.

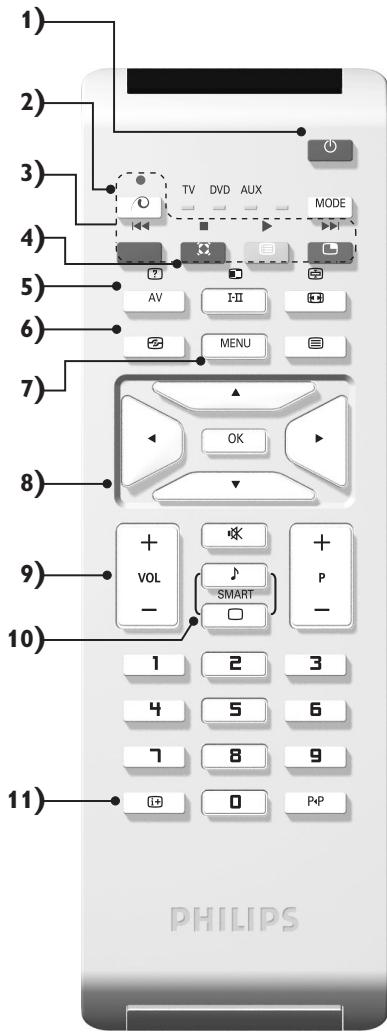

Kaukosäätimen näppäimet

1) ⏻ Odotustila

Kytkee TV:n odotustilaan. Paina näppäimiä P -/+, 0/9 tai AV, ja TV menee uudestaan päälle.

2) 📄 Pixel + (riippuvainen mallista)

Pixel + toiminnon esittelyn kytkentä / katkaisu.

3) ● ◀◀ □ ▶ ▶▶

Kuvanauhuri (sivu 14)

4) Surround-ääni

Kytkee surround-äänitehosteen päälle tai pois päältä. Stereoänen yhteydessä tämä toiminto antaa vaikutelman, että kaiuttimet ovat todellista kauempana toisistaan. Jos televisiossasi on Virtual Dolby Surround* toiminto, saat ohjelmiin Dolby Surround Pro Logic äänentoiston.

5) AV

Näyttää Lähde –ohjelmalähteiden luettelon, josta valitaan liitäntöihin EXT1, EXT2/S-VHS2, AV/S-VHS3, PC tai HD (s. 12) kytketty tv tai ohjelmalähde.

6) Active Control

Optimoi kuvanlaadun vastaanoton laadun ja ympäristön valaistusolojen mukaan.

7) Valikko

Tällä näppäimellä voit avata tai sulkea valikon.

8) Kohdistin

$$ (\land \lor < >) $$

Näiden neljän näppäimen avulla voit siirtyä valikoissa.

9) Äänenvoimakkuus

Näillä näppäimillä voit säätää äänenvoimakkuutta.

10) □ ♪ Kuvan ja äänen esisäädöt

Tällä näppäimellä saat näkyviin kuvan ja äänen esisäädöt. Oma Säätö -asetus vastaa valikoissa tekemiäsi valintoja

11) i+ Kuvaruutunäyttö

Näyttää ruudulla/poistaa ruudulta ohjelmanumero, kellonajan, äänitilan ja ajastimessa jäljellä olevan ajan. Pidä painettuna viisi sekuntia niin ohjelmanumero jää pysyvästi ruudulle.

* Valmistettu Dolby Laboratories Iuvalla.

"Dolby" ja kaksois-D-symboli ovat Dolby Laboratories tavaramerkkejä.

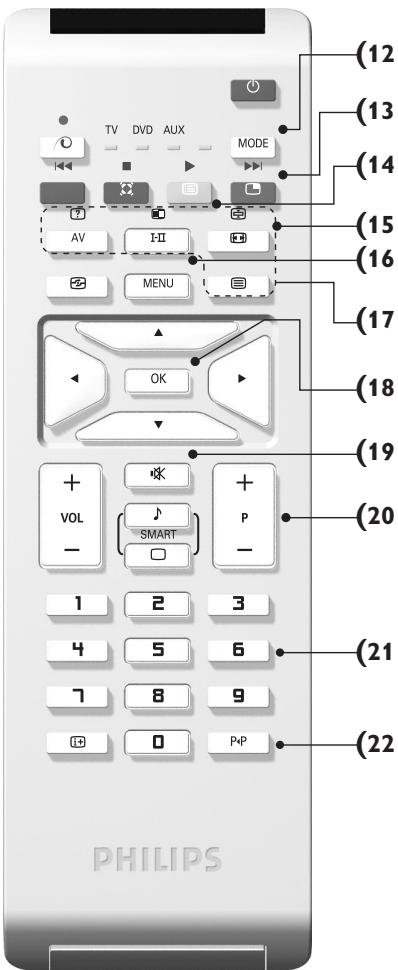

Kaukosäätimen näppäimet

12) Tilanvalitsin

Paina tätä näppäintä vaihtaaksesi toimintojen TV, DVD tai AUX välillä.

13) PIP-kuvan aktivointi (sivu 10)

14) ☐ Ohjemaluettelo

Voit tuoda näyttöön / poistaa näytöstä kanavaluettelon. Valitse kanava näppäimillä ∧ V. Tuo luettelo näyttöön näppäimellä >.

15) Kuvakoko 16:9 (sivu 8)

16) I-II Äänitoiminto

Tällä näppäimellä voit asettaa stereo- ja Nicamstereolähetykset kuulumaan monofonisina (Mono). Kaksikielisiä ohjelmia varten voit valita Dual I tai Dual II. Mono-merkkivalo on punainen, kun ääni kuuluu monona.

17) ? 📋 📋 📋 Teksti-tv:n valinta (sivu 9)

18) Ei käytettävissä TV-toiminnossa

19) Äänen mykistys

Tällä näppäimellä voit mykistää tai palauttaa äänen.

20) P -/+ Ohjelman vaihto

Vaihtaa seuraavan tai edellisen ohjelmanumeron. Numero, ja äänitila näkyvät ruudulla muutaman sekunnin. Joillakin teksti-tv: tä lähettävillä ohjelmakanavilla voi ohjelman nimi näkyä ruudun alareunassa.

21) 0/9 Numeronäppäimet

Ohjelmanumeroiden suora valinta. Jos ohjelmanumero on kaksinumeroinen, toinen numero pitää syöttää ennen kuin katkoviiva häviää.

22) P◀P Edellinen ohjelmanumero

Vaihtaa edelliselle katsotulle ohjelmanumerolle.

TV DVD AUX MODE AV I-II MENU OK VOL SMART 1 2 3 4 5 6 7 8 9 0 P+P (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) PHILIPS

Voit käyttää kaukosäätimellä kuvanauhurin päätoimintoja ja DVD.

Paina MODE-näppäintä, jotta voit valita haluamasi tilan: DVD tai AUX (videonauhuri). Kaukosäätimen merkkivalo ilmaisee valitsemasi tilan. Jos et valitse tilaa, merkkivalo sammuu automaattisesti 20 sekunnin kuluttua ja järjestelmä palaa TV-tilaan.

Näppäimet ovat seuraavat käytettävästä laitteesta riippuen:

valmiustila,

kelaus/haku taaksepäin,

▶▶ | kelaus/haku eteenpäin,

- tallennus,

II tauko,

pysäytys,

toisto,

MENU valikon avaaminen,

<> valikossa siirtyminen ja asetusten muuttaminen,

OK vahvistus,

0/9 numeronäppäimet,

P -/+ kanavien valinta,

I-II kielen valinta,

i+ OSD-valikko (kuvaruutunäyttö),

P◀P DVD :T-C-toiminto

VCR : indeksitoiminto.

Videonauhuri on yhteensopiva kaikkien RC5-standardin mukaisten videonauhureiden kanssa ja RC6-standardin mukaisten DVD-soitinten kanssa.

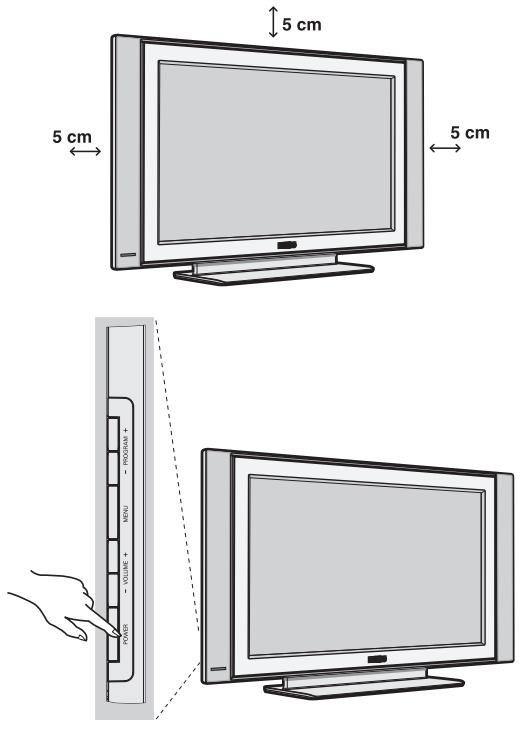

Television asennus

① Television sijoittaminen

Sijoita televisio tukevalle alustalle. Älä altista televisiota vesiroiskeille, älä sijoita sitä lämmönlähteiden (lamppu, kynttilä, lämpöpatteri jne.) läheisyyteen, älä peitä takaseinän ilmanvaihtoaukkoja.

② Antenniliitännät

• Kytke antennijohto television takaseinässä olevaan liitäntään 📂.
• Liitä verkkojohto televisioon ja verkkopistoke pistorasiaan (220-240 V / 50 Hz).

Muiden laitteiden liitännät, katso s. 12.

③ Käynnistys

Paina virtakytkintä (POWER).Virhea merkkivalo syttyy ja kuvaruutuun tulee kuva. Siirry suoraan sivulle 5 kohtaan pikaviritys. Jos televisio jää valmiustilaan (punainen merkkivalo), paina kaukosäätimen näppäintä P -/+

Merkkivalo vilkkuu, kun käytät kaukosäädintä.

Kanavien pikaviritys

Kun käynnistät television ensimmäisen kerran, kuvaruutuun ilmestyy valikko. Tässä valikossa voit valita maan, jossa televisiota käytetään, ja valikkojen kielen:

Jos valikkoa ei ilmesty, pidä alhaalla viisi sekuntia television näppäimiä VOLUME - ja VOLUME +.

1 Valitse haluamasi maa kaukosäätimen näppäimillä ∧ ∨ ja vahvista näppäimellä >. Jos haluamaasi maata ei ole luettelossa, valitse “...”

② Valitse haluamasi kieli näppäimillä ∧ ∨ ja vahvista näppäimellä >.

Plug & Play

③ Haku käynnistyy. Kaikki käytettävissä olevat TV-kanavat ja radioasemat tallennetaan muistiin. Haku kestää pari minuuttia.
Kuvaruudussa näkyy haun eteneminen ja löydettyjen kanavien määrä. Kun haku on valmis, valikko katoaa kuvaruudusta.
Voit lopettaa tai keskeyttää haun painamalla näppäintä MENU. Jos yhtään kanavaa ei löydy, katso luku "Vihjeitä" sivulla 14.

④ Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Kanavat on viritetty.

5 Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu.

Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli). Tällöin voit valita haluamasi asetuksen näppäimillä ∧ ∨ ja vahvistaa valinnan näppäimellä >.

Kanavien lajittelu

① Paina näppäintä MENU. TV-valikko ilmestyy kuvaruutuun.

② Valitse ensin valikko Asennus ja sitten Lajittelu.
③ Valitse näppäimillä ∧ ∨ kanava, jonka numeron haluat vaihtaa, ja paina näppäintä >.
④ Valitse haluamasi numero näppäimillä ∧ ∨ ja vahvista näppäimellä <.
⑤ Toista vaiheet ③ ja ④, jos haluat vaihtaa muiden kanavien numeron.
6 Poistu valikoista painamalla näppäintä i+.

Manuaaliviritys

Tässä valikossa voit virittää kanavat yksitellen käsin.

① Paina näppäintä MENU.
② Valitse ensin valikko Asennus ja sitten Man.viritys.

3 Järjestelmä: valitse Eurooppa (automaattinen etsintä*) tai Länsi-Eur. (BG), Itä-Eur. (DK), UK (I) tai Ranska (LL').
* Valitse Suomessa Länsi-Eur. (BG).

4 Haku: paina näppäintä >. Haku käynnistyy. Kun kanava löytyy, haku pysähtyy ja kanavan nimi ilmestyy kuvaruutuu (jos nimi on saatavana). Siirry seuraavaan kohtaan. Jos tiedät halutun kanavan taajuuden, voit näppäillä sen suoraan näppäimillä 0 - 9.
Jos yhtään kanavaa ei löydy, katso luku "Vihjeitä" sivulla 14.

⑤ Ohjelmanro: näppäile haluamasi numero näppäimillä <> tai 0 - 9.

6 Hienosäätö: jos kuva on huono, säädä sitä näppäimillä <>.

⑦ Tallenna: paina näppäintä >. Kanavan tiedot on tallennettu.

⑧ Toista vaiheet ④ - ⑦, jos haluat tallentaa muiden kanavien tiedot.

9 Valikosta poistuminen: paina näppäintä i+.

Asennus-valikon muut asetukset

① Paina näppäintä MENU ja valitse valikko Asennus:
② Kieli: voit vaihtaa valikoissa käytettävän kielen.
3 Maa: voit valita maan, jos televisiota käytetään. Tätä asetusta käytetään kanavien haussa, kanavien automaattisessa lajittelussa ja teksti-TV:n kanssa. Jos haluamaasi maata ei ole luettelossa, valitse “...”
4 Autom. viritys: hakee kaikki alueella saatavilla olevat kanavat. Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numerosi kanavat oikein. Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu.
Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli). Tällöin voit

valita haluamasi vaihtoehdon näppäimillä ∧ ∨ ja vahvistaa valinnan näppäimellä >. Voit lopettaa tai keskeyttää haun painamalla näppäintä MENU. Jos yhtään kanavaa ei löydy, katso luku "Vihjeitä" sivulla 14.

5 Nimi: Voit nimetä haluamasi kanavat, radioasemien ja oheislaitteiden liitännät. Näppäimillä <> voit siirtyä nimen näyttöalueella (nimi voi sisältää viisi merkkiä) ja näppäimillä ∧ ∨ voit valita haluamasi merkit. Kun nimi on valmis, poistu valikosta näppäimellä <. Kanavan nimi on tallennettu. Huom!: Asennuksen aikana kanavat nimetään automaattisesti, jos televisio vastaanottaa verkosta tunnistussignaalin.

6 Poistu valikoista painamalla näppäintä i+.

Kuva-asetukset

① Paina ensin näppäintä MENU ja sitten näppäintä >. Kuvaruutuuun ilmestyy valikko Kuva:

② Valitse haluamasi asetus näppäimillä ∧ ∨ ja muuta sitä näppäimillä <>.
3 Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä >. Poistu toiminnosta painamalla näppäintä i+.

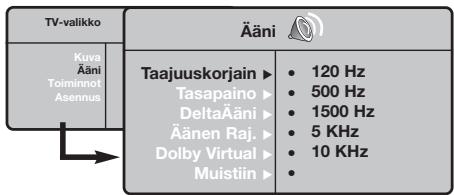

Ääniasetukset

① Paina näppäintä MENU, valitse Ääni (V) ja paina näppäintä >. Kuvaruutuun ilmestyy valikko Ääni:

② Valitse haluamasi asetus näppäimillä ∧ ∨ ja muuta sitä näppäimillä <>.
3 Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä >.
④ Poistu valikoista painamalla näppäintä i+.

Toiminnot-valikon käyttö

① Paina näppäintä MENU, valitse Toiminnot (V) ja paina näppäintä >. Voit säätää seuraavia asetuksia:
2 Contrast+: säätää kuvan kontrastia automaattisesti. Kuvan tummat alueet näkyvät mustina.

Asetusten kuvaus:

• Valoisuus: muuttaa kuvan kirkkautta.
• Väri: muuttaa värin voimakkuutta.
• Kontrasti: säätää vaaleiden ja tummien värien kontrastia.
• Terävyys: muuttaa kuvan terävyyttä.
• Värilämpö: säätää kuvan värilämpöä: Kylmä (siniseen vivahtava), Normaali (tasapainotettu) tai Lämmin (punaiseen vivahtava).
• Muistiin: tallentaa kuvan asetukset Contrast+ ja NR, jotka ovat valikossa Toiminnot).

Asetusten kuvaus:

• Taajuuskorjain: tällä toiminnolla voit säätää äänenkorkeutta (alueella 120 Hz - 10 kHz).
• Tasapaino: tasapainottaa oikean- ja vasemmanpuoleisen kaiuttimen äänen.
• Deltaääni: tasoittaa eri kanavien ja EXTliitäntöjen väliset äänenvoimakkuuserot. Tätä asetusta voi käyttää kanavien 1 - 40 ja EXTliitäntöjen kanssa.
• Äänen raj. (automaattinen äänenvoimakkuuden rajoitin): säätää automaattisesti äänenvoimakkuutta, etenkin kanavia vaihdettaessa ja mainosten aikana.
• Dolby Virtual: Kytkee surround-äänitehosteen päälle tai pois päältä. Pääset muuttamaan säätöjä myös näppäimellä
• Muistiin: tallentaa ääniasetukset.

3 NR: vähentää kuvassa olevia häiriöitä (lumisadetta), jos kuva on huono.
4 Uniajastin (vain joissakin malleissa): voit valita valmiustilan alkamisajan.
⑤ PIP: PIP-kuvan koon ja sijainnin asetus.
6 Poistu valikoista painamalla näppäintä i+.

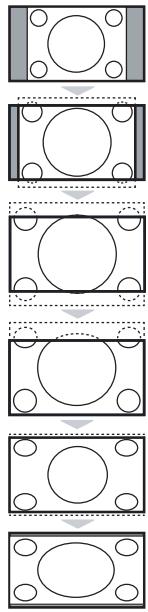

16:9-toiminto

Vastaanotetut ohjelmat voidaan lähettää joko kuvakoossa 16:9 (laajakuva) tai 4:3 (perinteinen kuva).

4:3-kuvissa on joskus musta raita ylhäällä ja alhaalla (elokuvakoko).

Tämän toiminnon avulla voit poistaa mustat raidat ja saat kuvan näkymään ruudussa optimaalisesti.

Painamalla näppäintä (tai <> ) voit valita eri toiminnot :

Televisiovastaanotin on varustettu automaattisella vaihdolla, joka tunnistaa tiettyjen ohjelmien mukana lähetetyn ohjaussignaalin ja valitsee, vastaavan kuvakoon.

4:3

Kuva näkyy 4:3-koossa, sen molemmin puolin näkyy musta raita.

Elok.laaj.14:9

Kuva suurenee 14:9-kokoon, kapea, musta raita näkyy yhä kuvan molemmin puolin.

Elok.laaj.16:9

Kuva suurenee kokoon 16:9. Tätä toimintoa suositellaan ohjelmille, joiden ylä- ja alalaidassa näkyy musta raita (elokuvakoko).

Tekstizoomaus

Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko pinta-alalla ja myös tekstitykset jäävät näkyviin.

SuperWide

Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko alalla suurentamalla kuvan laitoja.

Laajakuva

16:9-kuvan mittasuhteiden optimointi.

Huom.: Jos katsot 4:3-kokoista kuvaa, laajenee se leveyssuunnassa.

Teksti-TV

Teksti-TV on joidenkin TV-yhtiöiden tarjoama tietojärjestelmä, jonka sisältämää tekstiä voidaan lukea kuin sanomalehteä. Sen avulla kuvaruutuuun saadaan myös tekstitys huonokuuloisia katsojia ja vieraskielisiä ohjelmia varten (esimerkiksi kaapeli- ja satelliittikanavat).

	Paina näppäintä	Kuvaruutuun ilmestyy:
	Teksti-TV käyttöön tai pois käytöstä	Teksti-TV:n kutsuminen tai siitä poistuminen.
		Teksti-TV:n etusivulla näkyvät valittavissa olevat otsikot.
		Jokaisella otsikolla on kolminumeroinen sivunumero.
		Jos valitulla kanavalla ei ole teksti-TV:tä, kuvaruudussa näkyy sivunumero 100 ja kuvaruutu on pimeä (poistu teksti-TV:stä ja valitse toinen kanava).
	Teksti-TV:n sivun valitseminen	Valitse haluamasi sivunumero näppäimillä 0 - 9 tai P -/+.
		Jos haluat esimerkiksi sivun 120, näppäile 120. Numero ilmestyy kuvaruudun vasempaan yläreunaan, sivulaskuri alkaa etsiä sivua ja sivu tulee näkyviin. Toista nämä vaiheet, jos haluat nähdä jonkin toisen sivun.
		Jos sivulaskuri jatkaa sivun etsimistä, sivua ei ole saatavana.
		Valitse jokin toinen sivunumero.
	Suora valinta aiheen mukaan	Kuvaruudun alareunassa näkyy värillisiä alueita. Neljän värillisen näppäimen avulla saat näkyviin otsikot tai niitä vastaavat sivut.
		Värilliset alueet vilkkuvat, jos otsikkoa tai sivua ei ole vielä saatavana.
[V70K]
	Etusivu	Tällä näppäimellä päaset takaisin etusivulle (yleensä sivu 100).
	Alasivujen selauksen pysäyttäminen	Joillakin sivuilla on alasivuja, joita selataan automaattisesti.
		Tällä näppäimellä voit pysäyttää alasivujen selauksen tai jatkaa sitä. Symboli näkyy vasemmassa yläreunassa.
	Teksti-tv:n kahden sivun näyttö	Voit näyttää kuvaruudulla kaksi teksti-tv:n sivua. Aktiivinen sivu näkyy näytön vasemmassa reunassa ja seuraava sivu oikeassa reunassa. Paina näppäintä, jos haluat katsoa vain yhtä sivua, esim. sivuluetteloa. Aktiivinen sivu muuttuu oikeassa reunassa näytettäväksi sivuksi. Voit palata normaalitilaan painamalla näppäintä.
[V3YV]
[C1XV]
	Piilotiedot	Tällä näppäimellä voit asettaa näkyviin tai pois näkyvistä piilotetut tiedot (esim. pelien ratkaisut).
	Sivun suurentaminen	Tällä näppäimellä voit asettaa näkymään vain sivun ylä- tai alaosan tai palauttaa sivun normaalikokoon.
[VT26]
[77Y]
[YCW6]	Suosikkisivut	Teksti-TV:n kanavilla 1 - 40 voit tallentaa muistiin neljä suosikkisivua, jotka voit valita tallennuksen jälkeen värillisillä näppäimillä (punainen, vihreä, keltainen ja sininen näppäin).
[Y8T4]
		1 Paina näppäintä MENU, jotta päaset suosikkisivuille.
		2 Hae teksti-TV:n sivu, jonka haluat tallentaa.
[7CY2]		3 Pidä alhaalla kolme sekuntia haluamaasi värillistä näppäintä Sivu tallennetaan muistiin.
[733]
[7WYQ]		4 Toista nämä vaiheet muiden värillisten näppäinten kanssa.
[TU3A]
[8ATC]		5 Kun käytät seuraavan kerran teksti-TV:tä, suosikkisivut näkyvät eri värisinä kuvaruudun alareunassa. Jos haluat nähdä otsikot tavalliseen tapaan, paina näppäintä MENU.
[T2YA]
		Jos haluat poistaa suosikkisivujen määritykset, pidä alhaalla näppäintä i+ viisi sekuntia.

Käyttö monitorina

Huomautus:

– Kun LCD-näyttöä käytetään PC-näyttönä, kuvaruutuun voi tulla lieviä häiriöitä sähkömagneettisesti häiritsevässä ympäristössä. Tämä ei kuitenkaan vaikuta tuotteen suorituskykyn.
- Suorituskyvyn parantamiseksi suositellaan käyttämään hyvälaatuisia VGA-kaapeleita, joissa on hyvä kohinan suodatus.

PC-toiminto

Televisiota voi käyttää tietokonemonitorina. PIP-toiminnolla voi samanaikaisesti seurata tv- kuvaa, joka näkyy ruudulla pienennetyssä ikkunassa.

PIP-toiminto on käytössä vain mikäli tietokoneessasi on digitaalinen lähtöliitäntä. Yhdistä tietokone televisioon ja säädä resoluutio (ks. s. 13).

PC-toiminnon valinta

① Saadaksesi näkyviin ohjelmalähteiden luettelon Lähde, paina kaukosäätimen AV-näppäintä.
② Käytä kohdistinnäppäintä ∧ V valitaksesi PC:n ja paina sitten kohdistinnäppäintä > vaihtaaksesi TV-toiminnosta PC-toimintoon (DVI In). Palaa TV-tilaan painamalla AV-näppäintä, valitse TV ja vahvista painamalla >.

PIP-toiminnon käyttö

PC-toiminnolla ruutuun on mahdollista saada ikkuna, jossa näkyy tv-kuva.

Huomaa: PIP-toiminto on käytettävissä vain, jos tietokone on yhdistetty liitäntään DVI In

① Paina näppäintä 📄. Ruutuun ilmestyy PIP-ikkuna, jossa tv-kuva näkyy pienennettynä.

2 Painamalla uudelleen painiketta 📄 voit muuttaa ikkunan kokoa, vaihtaa dual screen - toiminnolle ja saada ikkunan pois näkyvistä.

③ Jos haluat vaihtaa PIP-ikkunassa näkyvää kanavaa, paina P-/+.

PC-valikko

Saat PC-toiminnon viritysasetukset näkyviin painamalla MENU. Tee viritykset kohdistimella (viritykset tallentuvat muistiin automaattisesti):

- Kuva:

• Valoisuus/Kontrasti: kirkkauden ja kontrastin säätö.
• Vaaka/Pysty*: kuvan vaaka- ja pystyasetus.
• Värilämpö: värisävyjen säätö (kylmä, normaali tai lämmin).

- Audiovalinta: äänivalinnat (PC tai TV).

- Toiminnot:

- Vaihe/Kello*: vaaka- (Vaihe) ja pystysuorien (Kello) häiriöviivojen poistaminen.

- Kuvakoko: PC-toiminnon kuvaruutukoon valinta (suuri - alkuperinen).

- PIP: PIP-kuvan koon ja sijainnin asetus.

- Autom. säätö*: automaattiasetus.

- Palauta tehd.as.: valmistajan asetusten palautus (oletusasetukset).

- Toiminto: TV- tai radiotoiminnon valinta.

* Näitä säätöjä ei voi käyttää silloin, kun tietokone on yhdistetty liitäntään DVI In.

Käyttö HD- (High Definition) tilassa

HD-toiminto

HD-toiminto mahdollistaa DVI-tuloliitännän kautta kirkkaamman ja terävämmän kuvan mikäli käytössäsi on HD-vastaanotin tai ohjelmalähde, joka lähettää HD-formaatin mukaista ohjelmaa.

HD-laitteen liitäminen on kerrottu sivulla 13.

HD-toiminnon valinta

① Saadaksesi näkyviin ohjelmalähteiden luettelon Lähde, paina kaukosäätimen AV-näppäintä.
② Valitse HD-toiminto painamalla kohdistinnäppäintä ∧∨ ja paina sitten kohdistinnäppäintä > muuttaaksesi television HD-toimintoon.

HD-valikon käyttö

Saat HD-toiminnon viritysasetukset näkyviin painamalla MENU. Tee viritykset kohdistimella (viritykset tallentuvat muistiin automaattisesti):

- Kuva:

• Valoisuus: muuttaa kuvan kirkkautta.
• Väri: muuttaa värin voimakkuutta.
• Kontrasti: säätää vaaleiden ja tummien värien kontrastia.
• Terävyys: muuttaa kuvan terävyyttä.
• Värilämpö: säätää kuvan värilämpöä: Kylmä (siniseen vivahtava), Normaali (tasapainotettu) tai Lämmin (punaiseen vivahtava).
• Muistiin: tallentaa kuvan asetukset Contrast+ ja NR, jotka ovat valikossa Toiminnot).

• Aäni:

• Taajuuskorjain: tällä toiminnolla voit säätää äänenkorkeutta (alueella 120 Hz - 10 kHz).
• Tasapaino: tasapainottaa oikean- ja vasemmanpuoleisen kaiuttimen äänen.
• Deltaääni: tasoittaa eri kanavien ja EXTliitäntöjen väliset äänenvoimakkuuserot. Tätä asetusta voi käyttää kanavien 1 - 40 ja EXTliitäntöjen kanssa.
• Äänen raj. (automaattinen äänenvoimakkuuden rajoitin): säätää automaattisesti äänenvoimakkuutta, etenkin kanavia vaihdettaessa ja mainosten aikana.
• Dolby Virtual: Kytkee surround-äänitehosteen päälle tai pois päältä. Pääset muuttamaan säätöjä myös näppäimellä
• Muistiin: tallentaa ääniasetukset.

- Toiminnot:

- Uniajastin: voit valita valmiustilan alkamisajan.

- PIP: PIP-kuvan koon ja sijainnin asetus.

• Vaaka: kuvan vaakasetus.

Oheislaitteiden liittäminen

Television takana on EXT1- ja EXT2-liitännät.

Saadaksesi näkyviin ohjelmalähteiden luettelon Lähde, paina kaukosäätimen AV-näppäintä ja valitse liitäntään EXT1, EXT2/S-VHS2, AV/S-VHS3, PC tai HD-kytketty tv tai ohjelmalähde.

EXT1-liitännässä on audio- ja videotulot ja -lähdöt sekä RGB-tulosignaalit.

EXT2-liitännässä on audio- ja videotulot ja -lähdöt sekä S-VHS tuloliitännät.

Käytä hyvälaatuista eurojohtoa.

Jos kuvanauhurissasi ei ole euroliitäntää, ainoa mahdollinen liitäntä on antennijohdon kautta. Sinun täytyy virittää kuvanauhurisi testisignaali ohjelmanumerolle 0 (katso manuaaliviritys, s. 6). Valitse ohjelmanumero 0 toistaaksesi kuvanauhurista tulevan kuvan.

Liitä dekooderi kuvanauhuriin

Kytke dekooderi kuvanauhurin toiseen euroliitäntään. Voit nauhoittaa salattuja lähetyksiä.

Muut laitteet

Oheislaitteiden liittäminen

Satelliittivastaanotin, dekooderi, CDV, pelit jne.

Tee ohessa kuvatut liitännät. Kytke RGB-signaaleja tuottava laite (digitaalinen dekooderi, pelit jne.) liitäntään EXT1, ja S-VHS-signaaleja tuottava laite (S-VHS-kuvanauhurit, jotkin CDV-asemat) liitäntään EXT2 ja kaikki muut laitteet joko liitäntään EXT1 tai EXT2.

Liitettyjen laitteiden valitseminen

Paina näppäintä AV valitaksesi liitännät EXT1, EXT2/S-VHS2 (EXT2-liitännän S-VHS-tulo).

Tee ohessa kuvatut liitännät.

Valitse näppäimellä AV vaihtoehto AV/S-VHS3.

Jos käytössäsi on monoääninen kamera, liitä sen äänisignaali AUDIO L-tai AUDIO R -tuloliitäntään. Ääni kuuluu automaattisesti television oikeasta ja vasemmasta kaiuttimesta.

Kuulokkeet

Kun televisioon on kytketty kuulokkeet, televisiosta ei kuulu ääntä. Voit säätää äänenvoimakkuutta näppäimillä VOLUME -/+ Kuulokkeen impedanssin pitää olla 32 - 600 ohmia.

Tee ohessa kuvatut liitännät.

Valitse näppäimellä AV vaihtoehto HD.

Lisätietoja HD-toiminnosta sivulla 11.

PC jossa DVI

Yhdistä PC:n monitor output DVI-liitäntä television liitäntään DVI In. Yhdistä PC:n audiolähtöliitäntä television DVI-I-liitäntään audioliittimeen.

PC jossa VGA

Yhdistä PC:n monitor output VGA-liitäntä television liitäntään DVI In käyttämällä VGA/DVI-sovitinta.

Yhdistä PC:n audiolähtöliitäntä television DVI-I-liitäntään audioliittimeen.

Lisätietoja PC-toiminnosta sivulla 10.

Kuvaruudun optimiresoluutio saadaan tietokoneen konfiguraatiolla 1024 x 768, 60 Hz.

Luettelo televisiokuvan resoluutioarvoista:

640 × 480, 60 Hz	800 × 600, 56 Hz	1024 × 768, 60 Hz
640 × 480, 67 Hz	800 × 600, 60 Hz	1024 × 768, 70 Hz
640 × 480, 72 Hz	800 × 600, 72 Hz	1024 × 768, 75 Hz
640 × 480, 75 Hz	800 × 600, 75 Hz
720 × 400, 70 Hz	832 × 624, 75 Hz

Vihjeitä

Huono kuva	Lähellä olevat korkeat mäet tai rakennukset voivat aiheuttaa kaksoiskuvia, kaikuja tai varjoja. Yritä säätää kuvaa manuaalisesti, ks. ”Hienosäätö” (s. 6) tai suuntaa ulkoantenni uudelleen. Radion äänenlaatu voi olla heikko sisäantennia käytettäessä. Voit parantaa äänenlaatua kääntämällä antenna. Jos äänenlaatu ei parane, käytä ulkoantennia.
Ei kuvaa	Oletko liittänyt antennijohdon oikein? Oletko valinnut oikean järjestelmän (s. 6)? Usein huono kuvan tai äänen laatu johtuu eurojohdon tai antenniliittimen huonosta kytkennästä (liitin saattaa osittain irrota, kun televisiota siirrellään tai käännellään). Tarkista kaikki liitännät.
Ei ääntä	Jos joiltakin kanavilta puuttuu ääni, mutta ei kuva, syy on väärässä TV-järjestelmässä. Muuta järjestelmä- asetusta (s. 6). Vahvistin on yhdistetty televisioon, mutta ääntä ei kuulu. Tarkista, että audio out- ja audio in -liitännät eivät ole menneet sekaisin.
PC- tai PIP-toiminto ei mene päälle.	Varmista, että tietokoneen näytön resoluutio on konfuguroitu sopivaksi (ks. s. 10).
Kaukosäädin ei toimi	Televisio ei tottele kaukosäädintä, television merkkivalo ei vilku kaukosäädintä käytettäessä. Vaihda paristot.
Odotustila	Jos televisio ei vastaanota signaleja viiteentoista minuuttiin, valmiustila käynnistyy automaattisesti. Energian säästämiseksi televisio on rakennettu osista, jotka kuluttavat vain vähän energiaa (alle 1 W), kun televisio on valmiustilassa.
Television puhdistus	Puhdista television kuvaruutu ja kotelo puhtaalla, pehmeällä ja nukkaamattomalla kankaalla. Älä käytä puhdistukseen alkoholia tai liuottimia.
Edelleen ongelmia?	Irrota television virtajohto 30 sekunniksi. Kytke se sitten uudelleen Jos televisio vioittuu, älä koskaan yritä korjata sitä itse, vaan ota yhteys jälleenmyyjään.

Sanasto

DVI (Digital Visual Interface): Digitaalinen käyttöliittymästandardi, jonka on kehittänyt Digital Display Working Group (DDWG), muuntaa analogisen signaalin digitaaliseksi mahdollistaen sekä analogisten että digitaalisten monitorien yhteensopivuuden.

VGA (Video Graphics Array): Yleinen näyttögrafiikan standardi tietokoneissa.

RGB-signaalit: Kolme videosignaalia (punainen, vihreä, sininen), jotka muodostavat kuvan. Näiden signaalien avulla on mahdollista parantaa kuvan laatua.

S-VHS-signaalit: Kaksi eroteltua videosignaalia Y/C, joita käytetään S-VHS- ja Hi-8-tallennusstandardeissa. Luminanssisignaali Y (mustavalkoinen) ja krominanssisignaali C (väri) tallennetaan nauhalle erikseen. Näin saavutetaan parempi kuvan laatu kuin tavanomaisella videotallennuksella (VHS ja 8 mm), joissa Y/C-

signaalit sekoitetaan yhdeksi ainoaksi videosignaaliksi.

NICAM-ääni: Menetelmä, joka mahdollistaa äänen lähettämisen digitaalisena.

Järjestelmä: Televisio-ohjelmia ei lähetetä kaikissa maissa samalla tavalla. On olemassa erilaisia normeja: BG, DK, I tai LL'. Järjestelmä-asetusta (s. 6) käytetään eri normien valitsemiseen. Tätä ei pidä sekoittaa PAL-tai SECAM-värikoodaukseen. PAL-järjestelmää käytetään useimmissa Euroopan maissa. SECAM-järjestelmää käytetään Ranskassa, Venäjällä ja useimmissa Afrikan maissa. Yhdysvalloissa ja Japanissa käytetään NTSC-järjestelmää. Tuloliitännät EXT1 ja EXT2 voivat toistaa NTSC-värikoodauksella tehtyjä nauhoituksia.

16:9: Tarkoittaa ruudun leveyden ja korkeuden välistä suhdetta. Laajakuvatelevision suhde on 16/9, perinteisen vastaanottimen 4/3.
