Tuotetyyppi	Verkkokytkin (Switch)
Merkki	TP-Link
Malli	TLSL2428
Liitännät	24 Ethernet RJ45 -porttia, 4 SFP-paikkaa
Konsoliportti	Kyllä, CLI-hallintaa varten
Asennus	Pöydälle (kumijalat) tai telineeseen (mukana toimitetut kiinnikkeet)
Hallinta	Web-käyttöliittymä, CLI, Easy Smart -apuohjelma
Virtalähde	Verkkovirta, virtajohto mukana
Turvallisuus	Älä pura, älä käytä veden lähellä, irrota virtajohdosta virran katkaisemiseksi
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla
Korjattavuus	Älä yritä korjata itse; ota yhteyttä TP-Linkin huoltopalveluun
Takuu	TP-Linkin rajoitettu takuu, kesto ilmoitettu pakkauksessa

Usein kysytyt kysymykset - TLSL2428 TP-LINK

Kuinka liitän kytkimen verkkooni?

Liitä Ethernet-kaapeli kytkimen RJ45-porttiin ja yhdistä toinen pää reitittimeesi tai modeemiisi. Kuituyhteyksiä varten aseta SFP-moduuli SFP-paikkaan.

Kuinka määritän kytkimen web-käyttöliittymän kautta?

Varmista, että tietokoneesi on samassa aliverkossa kytkimen kanssa (IP-osoite 192.168.0.x, aliverkon peite 255.255.255.0). Avaa selain ja siirry osoitteeseen http://192.168.0.1. Kirjoita admin käyttäjänimeksi ja salasanaksi ja napsauta Login.

Kuinka palautan kytkimen tehdasasetuksiin?

Ohje ei määrittele palautuspainiketta. Yleensä pidä Reset-painiketta (jos sellainen on) painettuna 10 sekuntia. Muussa tapauksessa käytä web-käyttöliittymää tai CLI:tä palauttaaksesi oletusasetukset.

Mitä teen, jos en pääse web-käyttöliittymään?

Tarkista, että tietokoneesi IP-osoite on aliverkossa 192.168.0.x. Varmista, että Ethernet-kaapeli on kunnolla kiinni. Jos ongelma jatkuu, yritä käyttää konsoliporttia päästäksesi CLI:hin.

Tukeeko kytkin PoE:tä?

Ohje ei mainitse PoE-tukea. On todennäköistä, että tämä malli ei tue PoE:tä, koska PoE-portteja ei ole lueteltu. Tarkista tekniset tiedot pakkauksesta.

Kuinka asennan kytkimen telineeseen?

Kiinnitä mukana toimitetut asennuskiinnikkeet kytkimen molemmille puolille ruuveilla. Käytä sitten sopivia pultteja (eivät sisälly toimitukseen) kiinnittääksesi kytkimen telineeseen. Varmista, että teline on vakaa ja maadoitettu.

Mitä kaapeleita käytetään SFP-porteissa?

Käytä yhteensopivia SFP-moduuleja (esim. kupari- tai kuitu-SFP) ja sopivia kaapeleita (parikaapeli kupari-SFP:lle, valokuitukaapeli kuitu-SFP:lle).

Mikä on käyttöjännite?

Ohje ei määrittele tarkkaa jännitettä, mutta tavallinen kytkin käyttää verkkovirtaa 100-240V AC. Käytä mukana toimitettua virtajohtoa.

Kuinka päivitän laiteohjelmiston?

Lataa laiteohjelmisto TP-Linkin verkkosivustolta, kirjaudu web-käyttöliittymään, siirry kohtaan Maintenance > Firmware Update, valitse tiedosto ja ota käyttöön.

Mitä tehdä vian sattuessa?

Tarkista liitännät ja virtalähde. Jos ongelma jatkuu, älä yritä korjata itse. Ota yhteyttä TP-Linkin huoltopalveluun. Rajoitettu takuu kattaa laitteistoviat.

KÄYTTÖOHJE TLSL2428 TP-LINK

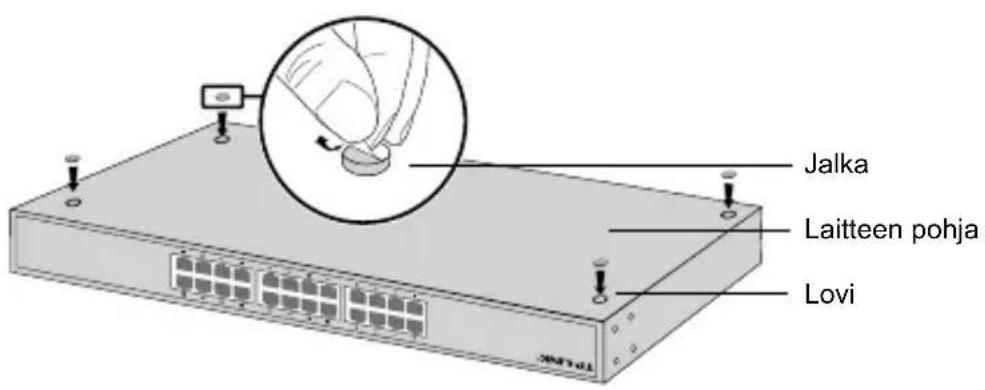

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käytöoppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tātä tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisälla materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärästä lukien, jona loppukäytäjä sen alun perin hankki.
