Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	TLSL2428
Schnittstellen	24 Ethernet RJ45-Ports, 4 SFP-Steckplätze
Konsolenport	Ja, für CLI-Verwaltung
Installation	Auf dem Schreibtisch (Gummifüße) oder im Rack (mitgelieferte Winkel)
Verwaltung	Weboberfläche, CLI, Easy Smart Utility
Stromversorgung	Netzteil, Netzkabel im Lieferumfang
Sicherheit	Nicht zerlegen, nicht in der Nähe von Wasser verwenden, zum Ausschalten Netzstecker ziehen
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an den TP-Link Kundendienst
Garantie	Eingeschränkte TP-Link Garantie, Dauer auf der Verpackung angegeben

Häufig gestellte Fragen - TLSL2428 TP-LINK

Wie verbinde ich den Switch mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel an einen RJ45-Port des Switches an und verbinden Sie das andere Ende mit Ihrem Router oder Modem. Für Glasfaserverbindungen stecken Sie ein SFP-Modul in einen SFP-Steckplatz.

Wie konfiguriere ich den Switch über die Weboberfläche?

Stellen Sie sicher, dass Ihr Computer sich im selben Subnetz wie der Switch befindet (IP-Adresse 192.168.0.x mit Maske 255.255.255.0). Öffnen Sie einen Browser und gehen Sie zu http://192.168.0.1. Geben Sie admin als Benutzernamen und Passwort ein und klicken Sie auf Login.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung gibt keine Reset-Taste an. Halten Sie im Allgemeinen die Reset-Taste (falls vorhanden) 10 Sekunden lang gedrückt. Andernfalls verwenden Sie die Weboberfläche oder CLI, um die Standardeinstellungen wiederherzustellen.

Was tun, wenn ich nicht auf die Weboberfläche zugreifen kann?

Überprüfen Sie, ob die IP-Adresse Ihres Computers im Subnetz 192.168.0.x liegt. Stellen Sie sicher, dass das Ethernet-Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie, über den Konsolenport auf die CLI zuzugreifen.

Unterstützt der Switch PoE?

Die Anleitung erwähnt keine PoE-Unterstützung. Es ist wahrscheinlich, dass dieses Modell kein PoE unterstützt, da kein PoE-Port aufgeführt ist. Überprüfen Sie die Spezifikationen auf der Verpackung.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben auf jeder Seite des Switches. Verwenden Sie dann geeignete Schrauben (nicht im Lieferumfang), um den Switch im Rack zu befestigen. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Welche Kabel werden für die SFP-Ports verwendet?

Verwenden Sie kompatible SFP-Module (z. B. Kupfer- oder Glasfaser-SFP) und geeignete Kabel (Twisted-Pair-Kabel für Kupfer-SFP, Glasfaserkabel für Glasfaser-SFP).

Wie hoch ist die Versorgungsspannung?

Die Anleitung gibt keine genaue Spannung an, aber ein Standard-Switch verwendet eine Netzspannung von 100-240V AC. Verwenden Sie das mitgelieferte Netzkabel.

Wie aktualisiere ich die Firmware?

Laden Sie die Firmware von der TP-Link-Website herunter, melden Sie sich an der Weboberfläche an, gehen Sie zu Wartung > Firmware-Update, wählen Sie die Datei aus und wenden Sie sie an.

Was tun bei einem Defekt?

Überprüfen Sie die Verbindungen und die Stromversorgung. Wenn das Problem weiterhin besteht, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an den TP-Link Kundendienst. Die eingeschränkte Garantie deckt Materialfehler ab.

BEDIENUNGSANLEITUNG TLSL2428 TP-LINK

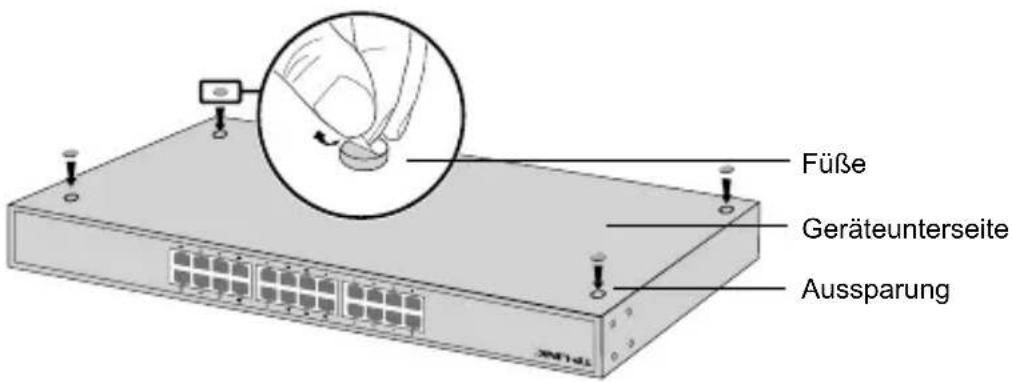

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

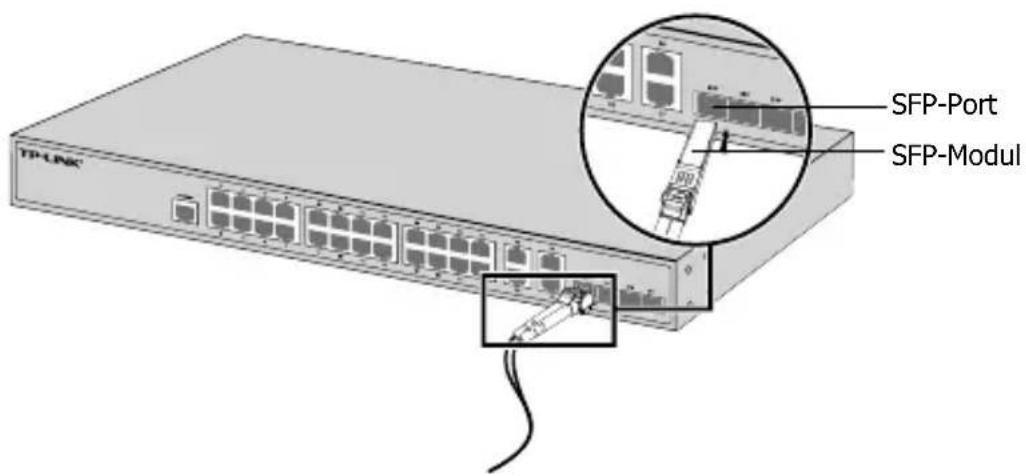

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schutz eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
