TLSL2428 - Anahtar TP-LINK - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ağ Anahtarı (Switch)
Marka	TP-Link
Model	TLSL2428
Arayüzler	24 RJ45 Ethernet bağlantı noktası, 4 SFP yuvası
Konsol bağlantı noktası	Evet, CLI yönetimi için
Kurulum	Masa üstü (kauçuk ayaklar) veya raf (verilen montaj braketleri)
Yönetim	Web arayüzü, CLI, Easy Smart yardımcı programı
Güç Kaynağı	Şebeke, güç kablosu verilir
Güvenlik	Sökmeyin, su yakınında kullanmayın, voltajsız durum için fişi çekin
Bakım ve Temizlik	Kuru ve yumuşak bir bezle temizleyin
Onarılabilirlik	Kendi başınıza onarmaya çalışmayın; TP-Link satış sonrası servisine başvurun
Garanti	TP-Link sınırlı garanti, süre ambalaj üzerinde belirtilmiştir

Sık sorulan sorular - TLSL2428 TP-LINK

Anahtarı ağıma nasıl bağlarım?

Bir Ethernet kablosunu anahtarın RJ45 bağlantı noktasına takın, ardından diğer ucunu yönlendiricinize veya modeminize bağlayın. Fiber bağlantılar için bir SFP modülünü SFP yuvasına takın.

Web arayüzü üzerinden anahtarı nasıl yapılandırırım?

Bilgisayarınızın anahtarla aynı alt ağda olduğundan emin olun (IP adresi 192.168.0.x, alt ağ maskesi 255.255.255.0). Bir tarayıcı açın ve http://192.168.0.1 adresine gidin. Kullanıcı adı ve şifre olarak admin girin, ardından Oturum Aç'a tıklayın.

Anahtarı fabrika ayarlarına nasıl sıfırlarım?

Kılavuzda sıfırlama düğmesi belirtilmemiştir. Genellikle, Reset düğmesini (varsa) 10 saniye basılı tutun. Aksi takdirde, varsayılan ayarları geri yüklemek için web arayüzünü veya CLI'yi kullanın.

Web arayüzüne erişemezsem ne yapmalıyım?

Bilgisayarınızın IP adresinin 192.168.0.x alt ağında olduğunu kontrol edin. Ethernet kablosunun düzgün bağlandığından emin olun. Sorun devam ederse, CLI'ye erişmek için konsol bağlantı noktasını kullanmayı deneyin.

Anahtar PoE destekliyor mu?

Kılavuzda PoE desteğinden bahsedilmiyor. Bu modelin PoE olmaması muhtemeldir, çünkü hiçbir PoE bağlantı noktası listelenmemiştir. Ambalaj üzerindeki özellikleri kontrol edin.

Anahtarı rafa nasıl kurarım?

Verilen montaj braketlerini vidalarla anahtarın her iki tarafına sabitleyin. Ardından, anahtarı rafa sabitlemek için uygun cıvatalar (verilmez) kullanın. Rafın sağlam ve topraklanmış olduğundan emin olun.

SFP bağlantı noktaları için hangi kablolar kullanılır?

Uyumlu SFP modülleri (örneğin, bakır veya fiber SFP) ve uygun kablolar (bakır SFP için bükümlü çift kablo, fiber SFP için fiber optik kablo) kullanın.

Besleme gerilimi nedir?

Kılavuzda tam voltaj belirtilmemiştir, ancak standart bir anahtar 100-240V AC şebeke gücü kullanır. Verilen güç kablosunu kullanın.

Donanım yazılımı nasıl güncellenir?

Donanım yazılımını TP-Link web sitesinden indirin, web arayüzüne giriş yapın, Bakım > Donanım Yazılımı Güncelleme bölümüne gidin, dosyayı seçin ve uygulayın.

Arıza durumunda ne yapmalıyım?

Bağlantıları ve gücü kontrol edin. Sorun devam ederse, kendi başınıza onarmaya çalışmayın. TP-Link satış sonrası servisine başvurun. Sınırlı garanti, donanım kusurlarını kapsar.

KULLANIM KILAVUZU TLSL2428 TP-LINK

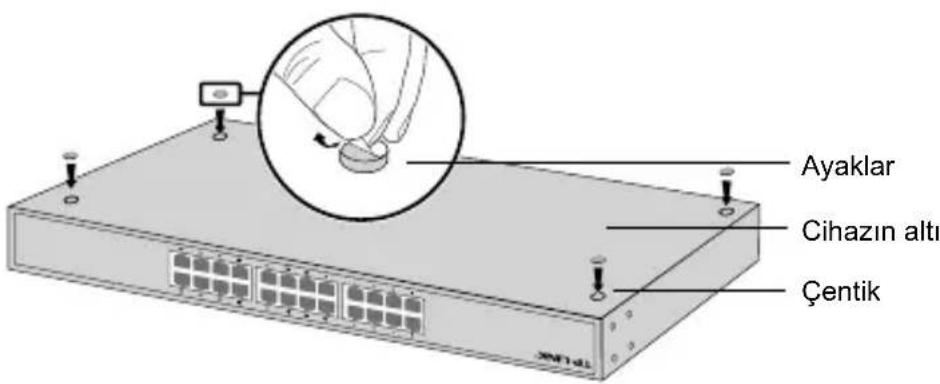

Cihazi masaustune kurmak icin lutfen asagidaki adimlari izleyin:

1. Cihazi, buttun parçalarıyla birlikte cihazın buttun ağırkıntaşiyabilecek kadar sabit ve yüz bir zemin üzerineyerlestirin.
2. Lastik ayaklardan yapiskanli koruyucu kabtları cikarin.
3. Cihazı cevirin ve cihazın her bir kosersinin altindaki girintili alanlara size-SA glanan lastik ayakları takın.

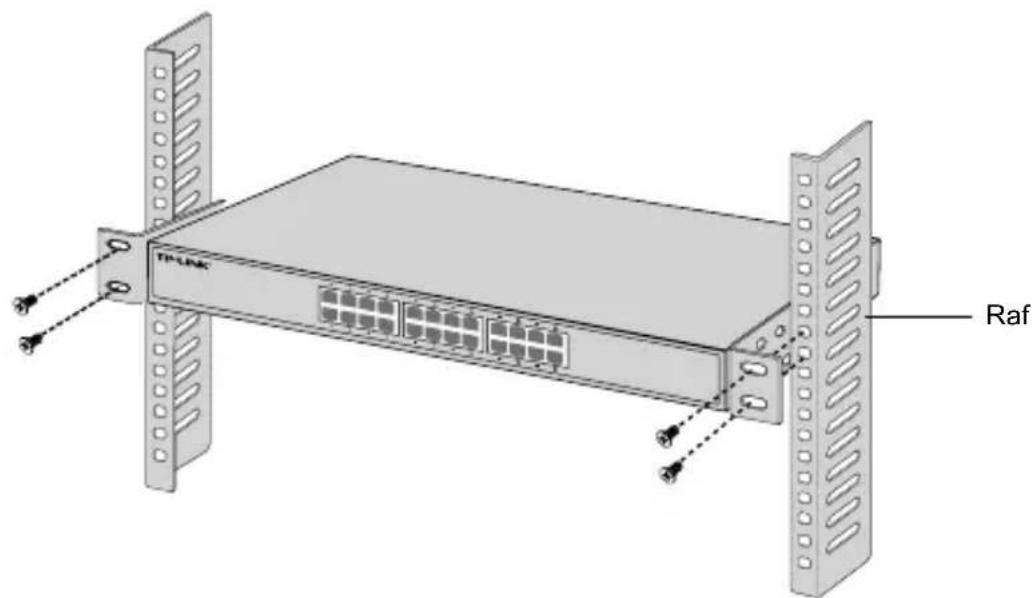

Raf Kurulumu

Cihazi rafa monte etmek icin asagida tanimlanan talimatlari izleyin:

1. Rafin temelini ve sabitligini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafina raf montajini,... sağlamlaşkın.

1. Destekler cihaza takildiktan sonra, rafa sabitlemek icin uygun vidalar (beraberinde gelen vidalar degil) kullanin.

Baglanti

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşaqidaki sekilde güsterildigi gibi baglayın.

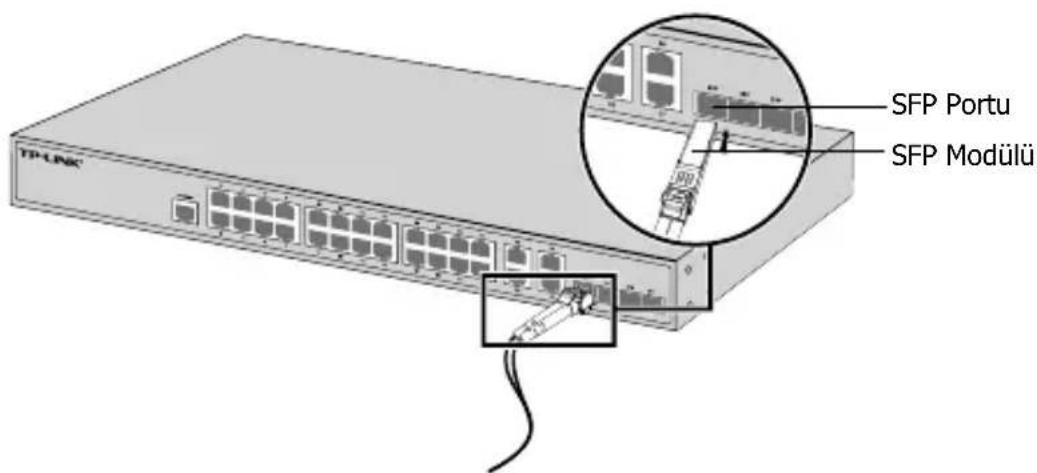

SFP Portu

SFP portlu switch'ler icin, SFP portunu SFP modulnebaughabilirsiniz. Eger switch'te SFP alici-verici bir modultakiliya ve port uzerinde bir baglanti varsa, ilgili RJ45 portudevre di kalacaktir ve kullanilamayacaktir.

Konsol Porto

Konsol portuna sahip switch'lerde, konsol kablosukullanarak bilgisayarıniz ile konsol portunabaughanabilirsiniz. Ardindan. switch'i yonetmek icin CLI arayuzüne erişebilirsiniz.

Cihazi Çalıstirma

Ürünle birlikte gelenGPC kablosunu kullanarak cihaza enerji,...saglayiniz.

Yapilandirma

- Switch'i GUI kullanarak Yapilandirma

1. Bilgisayarinizin IP adresini switch ile ayni alt ağda olacak sekilde belirleyin. IP adresi 192.168.0.x'dir. (x değeri 2 ila 254arasinda herhangi bir sayidir.); Alt A'g Maskesi 255.255.255.0'dir.
2. Bir web tarayicişi,açın ve tarayicinein adres alanina varsayilan:yonetim adresiolan http://192.168.0.1'i yazın ve Enter tuşuna basin.
3. Varsayilan User Name (Kullanı Adı) ve Password (Şifre)'sı ile admin kelimesini girin. Kullanı Adı ve Şifre'nin tamamıkıçık harflerden olşmaktaşır. Sonrasindo Login (Oturum Aç) butonuna:tiklayin veya Enter tuşuna basın.
4. Arayüze besoinı bir seksilde,giriş yaptıktan sonra,yonetim sayfasindan switch'i yapilandirabilirsiniz.

- Switch'i CLI Arayuzü Üzerinden Yapılandirma (Sadece Akilli Switch'ler ve Yönetilebilir Switch'ler ileindir)

Switch üzerinde oturum acabilir ve switch'i yonetmek icin CLI arayüzene ersebilirsiniz. Nasıl yapacınıza dair dahadetaylı bilgi icin lüften CLI Kilavuzuna bakıniz.

- Switchi Yardimci Ya zil im ile Ya pilan dim a (Sadece Kolay Akilli Switch'ler icindir.)

Easy Smart Switch'lerin buttun ağlarini merkezi olarak yonetmek icin Easy Smart Yapilandirma Yardimci Uygulamasini kullanabilirsiniz. Nasil yapacağıniza dair dahadetayl bilgi icin lutfen Yardimci Yazilim Kullanı Kilavuzuna bakıniz.

Deutsch

Sicherheitsinformation

• Cihazın acma/kapama Düğmesi varsa, bu cihazi acma/kapama ilemi icin kullanilabilecek yollardan biridir. Açma/Kapama Düğmesi olmayan ürünler icin, cihazi kapatmak icinGPC adaptorür ile baglantınin kesilmesi gerekmektedir. Baglantıksisikesilen cihaz yaniden takildında calisir durumda olmalidir.
• Cihazın ilçinci açmaya veya tamir etmeye calısmayınüz, zira yüksek voltaj ve dioğer risiklere maruz kalabilirsiniz. Kapali bir ürünün veya ürün aksesuarinin yetkili olmayan kılıcerce acilması onerilmaz ve bu ilem cihazın garanti disi birakacaktır. Ürününüz hakkinda servis hizmeti ilçın, lütfen bizlerle irtibataGPCINIZ.
• Ürünü sivi ortamlarin yakininda calistirmayıniz.

TP-LINK Limitli Ürün Garantisi

Yanliz TP-LINK Marka Ürünler icin.

BU GARANTI SIZE CEŞITLIXANUNI HAKLAR SAGLAR, AYRICA YEREL UYGULAMALARDA (ÜLK/EALET) BÖLGBAZINDA FARKLI HAKLARA DA SAHIP OLUNABILIR.

ISBU GARANTI BELGESI VE YAPTIRIMLAR TAMAMEN ÖZELDIR VE YEREL KANUNLARIN BELIRTTIGI OLÇULER ÇERCEVESINDE DIGER GARANTI BELGELERİ VEYA YAPTIRIMLARIN YERİNE GECMEKTEDIR.

TP-LINK, original kutu icerisinde yer alan TP-LINK markasina ait donanim urununun, TP-LINK kilavuzlarinda belirtildigi sekilde normal kullanimi durumunda son kullaniciin satin aldigi tarihten itibaren yerel makamlarin uygun,gordugu ve yasalarda belirtilen sure boyunca iscilik veya kullanilan parcalar sebebyle arizalanmayacagini taahhut eder.
