Tipo de produto	Comutador de rede (Switch)
Marca	TP-Link
Modelo	TLSL2428
Interfaces	24 portas Ethernet RJ45, 4 slots SFP
Porta de console	Sim, para gestão CLI
Instalação	Sobre mesa (pés de borracha) ou em rack (suportes fornecidos)
Gestão	Interface web, CLI, utilitário Easy Smart
Alimentação	Rede elétrica, cabo de alimentação fornecido
Segurança	Não desmontar, não usar perto de água, desconectar para desligar
Manutenção e limpeza	Limpar com um pano seco e macio
Reparabilidade	Não tentar reparar sozinho; contactar o serviço pós-venda TP-Link
Garantia	Garantia limitada TP-Link, duração indicada na embalagem

Perguntas frequentes - TLSL2428 TP-LINK

Como conectar o switch à minha rede?

Conecte um cabo Ethernet a uma porta RJ45 do switch e, em seguida, ligue a outra extremidade ao seu roteador ou modem. Para conexões de fibra, insira um módulo SFP em um slot SFP.

Como configurar o switch através da interface web?

Certifique-se de que seu computador está na mesma sub-rede do switch (endereço IP 192.168.0.x com máscara 255.255.255.0). Abra um navegador e vá para http://192.168.0.1. Digite admin como nome de usuário e senha, e clique em Login.

Como restaurar o switch para as configurações de fábrica?

O manual não especifica um botão de reinicialização. Geralmente, mantenha pressionado o botão Reset (se presente) por 10 segundos. Caso contrário, use a interface web ou CLI para restaurar as configurações padrão.

O que fazer se não conseguir acessar a interface web?

Verifique se o endereço IP do seu computador está na sub-rede 192.168.0.x. Certifique-se de que o cabo Ethernet está bem conectado. Se o problema persistir, tente usar a porta do console para acessar a CLI.

O switch suporta PoE?

O manual não menciona suporte PoE. É provável que este modelo não seja PoE, pois nenhuma porta PoE está listada. Verifique as especificações na embalagem.

Como instalar o switch em um rack?

Fixei os suportes de montagem fornecidos em cada lado do switch usando os parafusos. Em seguida, use parafusos adequados (não fornecidos) para fixar o switch ao rack. Certifique-se de que o rack está estável e aterrado.

Quais cabos usar para as portas SFP?

Use módulos SFP compatíveis (por exemplo, SFP de cobre ou fibra) e cabos adequados (cabo de par trançado para SFP de cobre, cabo de fibra óptica para SFP de fibra).

Qual é a tensão de alimentação?

O manual não especifica a tensão exata, mas um switch padrão usa alimentação de rede 100-240V AC. Use o cabo de alimentação fornecido.

Como atualizar o firmware?

Baixe o firmware do site TP-Link, faça login na interface web, vá em Manutenção > Atualização de firmware, selecione o arquivo e aplique.

O que fazer em caso de falha?

Verifique as conexões e a alimentação. Se o problema persistir, não tente reparar sozinho. Entre em contato com o serviço pós-venda TP-Link. A garantia limitada cobre defeitos de hardware.

MANUAL DE UTILIZADOR TLSL2428 TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do dispositivo).
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

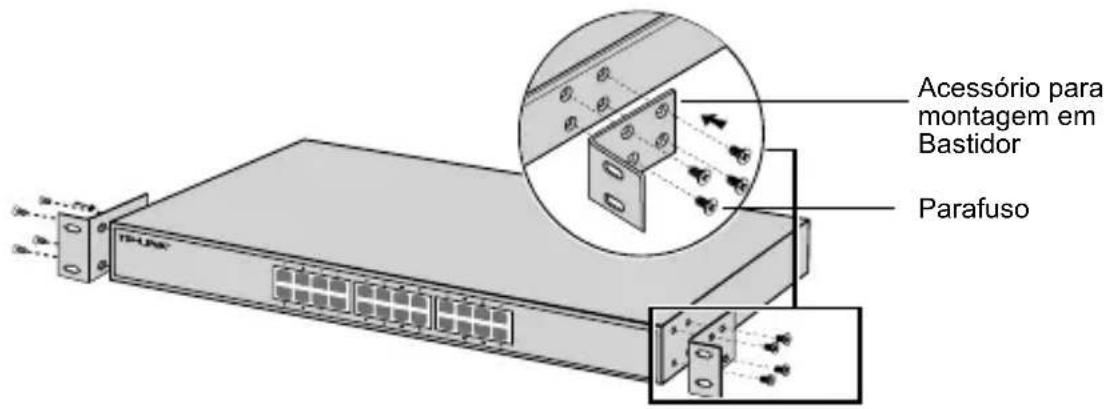

- Instalação em Bastidor

Se o seu disposito for tornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produito.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastador para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das forma de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um períododefinido pelo do service de apoio local a partir da data de comprareloutilizador final.
