TLSL2428 - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete
Marca	TP-Link
Modello	TLSL2428
Interfacce	24 porte Ethernet RJ45, 4 slot SFP
Porta console	Sì, per gestione CLI
Installazione	Da scrivania (piedini in gomma) o a rack (staffa fornita)
Gestione	Interfaccia web, CLI, utility Easy Smart
Alimentazione	Rete elettrica, cavo di alimentazione incluso
Sicurezza	Non smontare, non usare vicino all'acqua, scollegare per spegnimento
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Riparabilità	Non tentare di riparare da soli; contattare il servizio post-vendita TP-Link
Garanzia	Garanzia limitata TP-Link, durata indicata sulla confezione

Domande frequenti - TLSL2428 TP-LINK

Come collegare lo switch alla mia rete?

Collega un cavo Ethernet a una porta RJ45 dello switch, poi collega l'altra estremità al tuo router o modem. Per i collegamenti in fibra, inserisci un modulo SFP in uno slot SFP.

Come configurare lo switch tramite interfaccia web?

Assicurati che il tuo computer sia nella stessa sottorete dello switch (indirizzo IP 192.168.0.x con maschera 255.255.255.0). Apri un browser e vai a http://192.168.0.1. Inserisci admin come nome utente e password, quindi clicca su Login.

Come ripristinare lo switch alle impostazioni di fabbrica?

Il manuale non specifica un pulsante di reset. Generalmente, tieni premuto il pulsante Reset (se presente) per 10 secondi. Altrimenti, usa l'interfaccia web o CLI per ripristinare le impostazioni predefinite.

Cosa fare se non riesco ad accedere all'interfaccia web?

Verifica che l'indirizzo IP del tuo computer sia nella sottorete 192.168.0.x. Assicurati che il cavo Ethernet sia ben collegato. Se il problema persiste, prova a usare la porta console per accedere alla CLI.

Lo switch supporta PoE?

Il manuale non menziona il supporto PoE. È probabile che questo modello non sia PoE, poiché nessuna porta PoE è elencata. Verifica le specifiche sulla confezione.

Come installare lo switch in un rack?

Fissa le staffe di montaggio fornite su ciascun lato dello switch usando le viti. Quindi usa bulloni adatti (non forniti) per fissare lo switch al rack. Assicurati che il rack sia stabile e collegato a terra.

Quali cavi usare per le porte SFP?

Usa moduli SFP compatibili (ad esempio, SFP in rame o fibra) e cavi adatti (cavo a doppino intrecciato per SFP rame, cavo in fibra ottica per SFP fibra).

Qual è la tensione di alimentazione?

Il manuale non specifica la tensione esatta, ma uno switch standard utilizza alimentazione di rete 100-240V AC. Usa il cavo di alimentazione fornito.

Come aggiornare il firmware?

Scarica il firmware dal sito TP-Link, accedi all'interfaccia web, vai su Manutenzione > Aggiornamento firmware, seleziona il file e applica.

Cosa fare in caso di guasto?

Verifica le connessioni e l'alimentazione. Se il problema persiste, non tentare di riparare da solo. Contatta il servizio post-vendita TP-Link. La garanzia limitata copre i difetti hardware.

MANUALE UTENTE TLSL2428 TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate autres viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

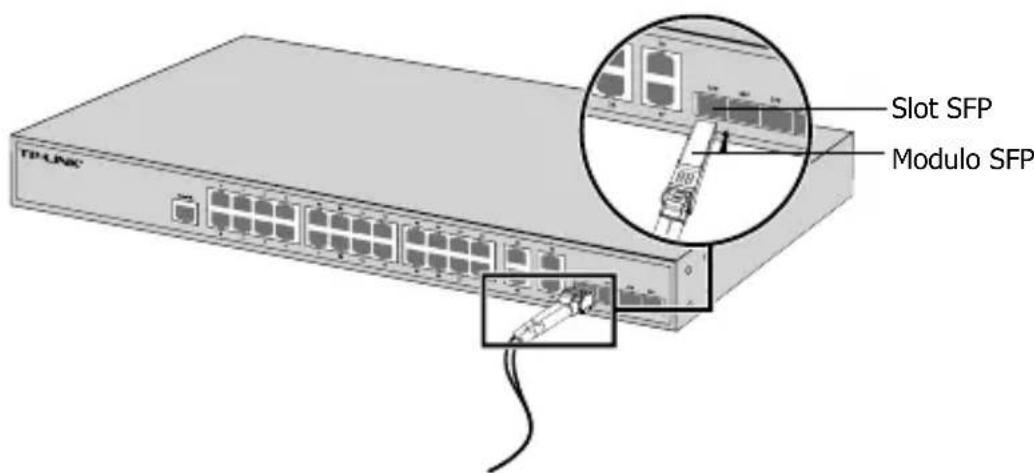

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasto Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettova confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
