Tipo de producto	Conmutador de red (Switch)
Marca	TP-Link
Modelo	TLSL2428
Interfaces	24 puertos Ethernet RJ45, 4 ranuras SFP
Puerto de consola	Sí, para gestión CLI
Instalación	Sobre mesa (patas de goma) o en rack (soportes suministrados)
Gestión	Interfaz web, CLI, utilidad Easy Smart
Alimentación	Red eléctrica, cable de alimentación suministrado
Seguridad	No desmontar, no usar cerca del agua, desconectar para apagar
Mantenimiento y limpieza	Limpiar con un paño seco y suave
Reparabilidad	No intentar reparar uno mismo; contactar al servicio postventa de TP-Link
Garantía	Garantía limitada TP-Link, duración indicada en el embalaje

Preguntas frecuentes - TLSL2428 TP-LINK

¿Cómo conectar el switch a mi red?

Conecte un cable Ethernet a un puerto RJ45 del switch, luego conecte el otro extremo a su enrutador o módem. Para enlaces de fibra, inserte un módulo SFP en una ranura SFP.

¿Cómo configurar el switch a través de la interfaz web?

Asegúrese de que su computadora esté en la misma subred que el switch (dirección IP 192.168.0.x con máscara 255.255.255.0). Abra un navegador y vaya a http://192.168.0.1. Ingrese admin como nombre de usuario y contraseña, luego haga clic en Iniciar sesión.

¿Cómo restablecer el switch a los ajustes de fábrica?

El manual no especifica un botón de reinicio. Generalmente, mantenga presionado el botón Reset (si está presente) durante 10 segundos. De lo contrario, use la interfaz web o CLI para restaurar los ajustes predeterminados.

¿Qué hacer si no puedo acceder a la interfaz web?

Verifique que la dirección IP de su computadora esté en la subred 192.168.0.x. Asegúrese de que el cable Ethernet esté bien conectado. Si el problema persiste, intente usar el puerto de consola para acceder a la CLI.

¿El switch soporta PoE?

El manual no menciona soporte PoE. Es probable que este modelo no sea PoE, ya que no se enumera ningún puerto PoE. Verifique las especificaciones en el embalaje.

¿Cómo instalar el switch en un rack?

Fije los soportes de montaje suministrados a cada lado del switch con los tornillos. Luego, use pernos adecuados (no suministrados) para fijar el switch al rack. Asegúrese de que el rack sea estable y esté conectado a tierra.

¿Qué cables usar para los puertos SFP?

Use módulos SFP compatibles (por ejemplo, SFP de cobre o fibra) y cables adecuados (cable de par trenzado para SFP de cobre, cable de fibra óptica para SFP de fibra).

¿Cuál es el voltaje de alimentación?

El manual no especifica el voltaje exacto, pero un conmutador estándar usa alimentación de red 100-240V CA. Use el cable de alimentación suministrado.

¿Cómo actualizar el firmware?

Descargue el firmware desde el sitio web de TP-Link, inicie sesión en la interfaz web, vaya a Mantenimiento > Actualización de firmware, seleccione el archivo y aplíquelo.

¿Qué hacer en caso de avería?

Verifique las conexiones y la alimentación. Si el problema persiste, no intente repararlo usted mismo. Contacte al servicio postventa de TP-Link. La garantía limitada cubre defectos de hardware.

MANUAL DE USUARIO TLSL2428 TP-LINK

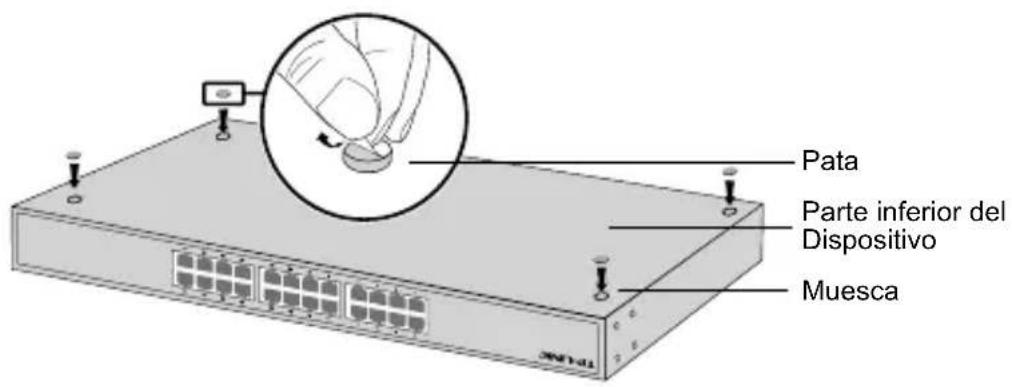

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y Coloque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada equna del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada bajo del dispositalo con los tornillos proportionados.

1. Después de unir los soportes con el dispositivo, utiliselos tornillosADEcuados (no incluidos) para fazer lossoportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

- Puerto SFP

Para switches con puertos SFP, puede conectar un puerto SFP a un modulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y noURTAR ser utilisé.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordinador mediante cable de consola. Después peutearcel CLI para gestionar el switch.

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Configuración

- Configurar el Switch Utilizando el Interfaz de Gestion de Nombre (GUI)

1. Configure la direccion IP de su PC en la misma subred que el switch. LA direccion IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y writes a direccion de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Nombre y Contrasena por defecto, también en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, pourrait configurar el switch en la頁ina de gestion.

- Configurar el Switch Utilizando el Interfaz de Linea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para encontrar las instrucciones detalladas de como hacer este, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utiliser la Utilidad de Configuración Easy Smart para gestionar deforma centralizada todas las redes de los Switches Easy Smart. Para Obtener instrucciones detalladas de como hacer este, por favor revise la Guía de Usuario de la Utilidad.

Eykataσtaση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deben permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para produits de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGUN EL ESTADO (O SEGUN EL PAís O PROVINCE).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta lamarca TP-LINK contenido en la caja original contra defectos en los materiales y manos desuma bajo conditiones normales de uso de acuerdo con las direcrices de TPLINK por un periodo que depende del serviceo local desde la Fecha original de compra en la tienda por parte del usuario final adquiriente.
