TLSL2428 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (Switch)
Marque	TP-Link
Modèle	TLSL2428
Interfaces	24 ports Ethernet RJ45, 4 emplacements SFP
Port console	Oui, pour gestion CLI
Installation	Sur bureau (pieds caoutchouc) ou en rack (équerres fournies)
Gestion	Interface web, CLI, utilitaire Easy Smart
Alimentation	Secteur, cordon d'alimentation fourni
Sécurité	Ne pas démonter, ne pas utiliser près d'eau, débrancher pour mise hors tension
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Réparabilité	Ne pas tenter de réparer soi-même ; contacter le service après-vente TP-Link
Garantie	Garantie limitée TP-Link, durée inscrite sur l'emballage

FOIRE AUX QUESTIONS - TLSL2428 TP-LINK

Comment connecter le switch à mon réseau ?

Connectez un câble Ethernet à un port RJ45 du switch, puis reliez l'autre extrémité à votre routeur ou modem. Pour les liaisons fibre, insérez un module SFP dans un emplacement SFP.

Comment configurer le switch via l'interface web ?

Assurez-vous que votre ordinateur est dans le même sous-réseau que le switch (adresse IP 192.168.0.x avec masque 255.255.255.0). Ouvrez un navigateur et allez à http://192.168.0.1. Saisissez admin comme nom d'utilisateur et mot de passe, puis cliquez sur Login.

Comment réinitialiser le switch aux paramètres d'usine ?

La notice ne précise pas de bouton de réinitialisation. Généralement, maintenez enfoncé le bouton Reset (si présent) pendant 10 secondes. Sinon, utilisez l'interface web ou CLI pour restaurer les paramètres par défaut.

Que faire si je ne peux pas accéder à l'interface web ?

Vérifiez que l'adresse IP de votre ordinateur est dans le sous-réseau 192.168.0.x. Assurez-vous que le câble Ethernet est bien connecté. Si le problème persiste, essayez d'utiliser le port console pour accéder à la CLI.

Le switch supporte-t-il le PoE ?

La notice ne mentionne pas le support PoE. Il est probable que ce modèle ne soit pas PoE, car aucun port PoE n'est listé. Vérifiez les spécifications sur l'emballage.

Comment installer le switch dans un rack ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis. Ensuite, utilisez des boulons adaptés (non fournis) pour fixer le switch au rack. Assurez-vous que le rack est stable et mis à la terre.

Quels câbles utiliser pour les ports SFP ?

Utilisez des modules SFP compatibles (par exemple, SFP en cuivre ou fibre) et des câbles adaptés (câble à paire torsadée pour SFP cuivre, câble fibre optique pour SFP fibre).

Quelle est la tension d'alimentation ?

La notice ne spécifie pas la tension exacte, mais un commutateur standard utilise une alimentation secteur 100-240V AC. Utilisez le cordon d'alimentation fourni.

Comment mettre à jour le firmware ?

Téléchargez le firmware depuis le site TP-Link, connectez-vous à l'interface web, allez dans Maintenance > Mise à jour du firmware, sélectionnez le fichier et appliquez.

Que faire en cas de panne ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, ne tentez pas de réparer vous-même. Contactez le service après-vente TP-Link. La garantie limitée couvre les défauts matériels.

MODE D'EMPLOI TLSL2428 TP-LINK

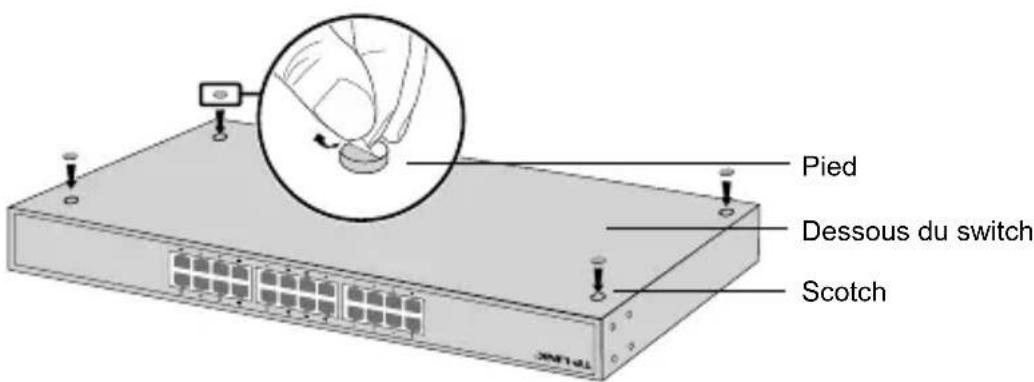

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

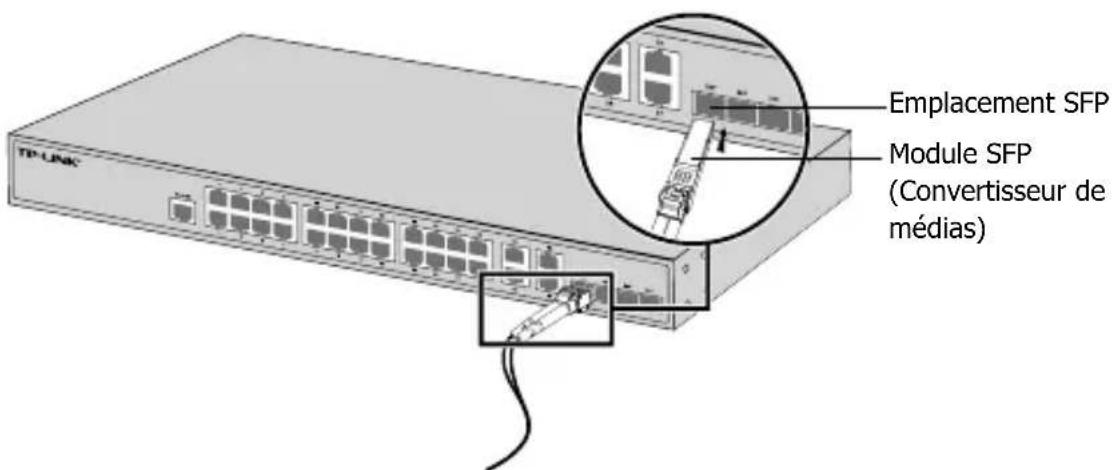

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
