Tuotetyyppi	Sisäänrakennettu sälekaihtimen/markiisin ohjaus
Merkki	Busch-Jaeger
Malli	6411 U101 / 6411U/S-101
Nimellisjännite	230 V ~ ±10 %, 50 Hz
Maks. kytkentävirta	3 A cos φ 0,5
Ottoteho	< 1 W
Lyhin kytkentäaika	> 500 ms
Maks. kulutus lisäpainikkeen sisääntuloa kohti	< 3 mA
Anturin liitäntä	SELV-potentiaali (suojapienjännite)
Ympäristön lämpötila-alue	0 - +35 °C
Toimintatilat	Normaali, Lamelli, Markiisi (anturilla), Keskus, Ohjelmointi
Toiminnot	Manuaaliohjaus, IR-kaukosäädin, lisäpainikkeet, valoisuusanturi, lasinrikkoilmaisin
Asennus	60 mm uppoasennusrasiaan
Lisäpainikkeen johdon maksimipituus	Noin 100 m (syöttöjännite < 100 V)
Turvallisuus	Katkaise jännite ennen asennusta/purkamista; noudata DIN VDE 0100
Huolto	Erityistä huoltoa ei tarvita

Usein kysytyt kysymykset - 6411 U101 Busch-Jaeger

Kuinka asentaa Busch-Jaeger 6411 U101 uppoasennussydän?

Ennen toimenpiteitä katkaise verkkojännite. Asenna sydän 60 mm uppoasennusrasiaan. Kytke johdot ohjeen kaavioiden mukaisesti (kuvat 2, 3, 4). Tarkista moottorin pyörimissuunta asennuksen jälkeen.

Mitkä ovat käytettävissä olevat toimintatilat?

Toimintatilat ovat: Normaali (N) täydelliseen nousuun/laskuun, Lamelli (L) asteittaiseen kallistukseen, Markiisi (M) aurinkoanturilla (vain 6411U/S-101), Keskus (Z) ryhmän ohjaukseen ja Ohjelmointi (P) väliasennon muistiin tallentamiseen.

Kuinka ohjelmoida väliasento?

Aktivoi Ohjelmointi (P)-tila. Paina pitkään ja laske sälekaihdin haluttuun asentoon (väliaikaiset pysähdykset mahdollisia). Laskuaika tallennetaan. Palautusimpulssin säätämiseksi nosta ja säädä. Maksimiviiveaika on 25 s. Poistu ohjelmointitilasta ja palaa haluttuun tilaan.

Voinko käyttää valoisuusanturia tämän mallin kanssa?

Kyllä, mutta vain versiolla 6411U/S-101. Valoisuusanturi (viite 6414) kytketään sille varattuun liittimeen. Se mahdollistaa aurinkosuojatoiminnon: jos valoisuus ylittää asetetun kynnyksen yli 90 sekunniksi, sälekaihdin laskee peittämään anturin ja nousee sitten hieman.

Kuinka liittää lasinrikkoilmaisin?

Ilmaisin (viite 6413) liitetään vain versioon 6411U/S-101. Se kytketään samaan jakajaan kuin valoisuusanturi, noudattaen napaisuutta. Rikkoutumistapauksessa sälekaihdin laskee ja sitä voidaan nostaa vain paikallispainikkeella.

Mitä tehdä, jos sälekaihdin ei enää vastaa ryhmäohjaukseen?

Tarkista ensin, onko Juhla/Lukitus-toiminto aktiivinen (automaattinen poistuminen 8 tunnin kuluttua). Muussa tapauksessa tarkista lisäpainikkeiden kytkennät ja yhteinen vaihe. Prioriteettisignaali (tuulihälytys tai lasinrikko) voi myös estää muut komennot.

Mikä on ero mallien 6411U-101 ja 6411U/S-101 välillä?

Mallissa 6411U/S-101 on ylimääräinen liitin valoisuusanturin ja lasinrikkoilmaisimen kytkemiseen sekä kynnyksen säätönuppi. Mallissa 6411U-101 ei ole näitä toimintoja.

Voinko käyttää sydäntä monivaihekäytössä?

Monivaihekäyttö (2 tai 3 vaihetta) on sallittu vain Saksassa ja tiukoin ehdoin (kaikkien napojen katkaisu). Katso ohjeen kytkentäkaaviot ja noudata DIN VDE 0100 -standardia.

Kuinka poistaa väliasennon ohjelmointi?

Irrota ohjauselementti, siirry Ohjelmointi (P)-tilaan ja palaa sitten suoraan haluttuun tilaan. Edellinen ohjelmointi poistuu.

Mitkä ohjauselementit ovat yhteensopivia?

Sydämet 6411U/x-101 ovat yhteensopivia ohjauselementtien 6430 (kosketus) ja 6066 (infrapuna) kanssa. Niitä voidaan ohjata myös lisäpainikkeilla (230 V painikkeet) ja kelloilla (6455, 6412-101).

KÄYTTÖOHJE 6411 U101 Busch-Jaeger

UP-yksikköä 6411U-101 tai 6411U/S-101 käytetään ohjaamaan

• kaihtimia/säleverhoja
• rullakaihtimia
  markiiseja
  valokupujen katteita jne.

Tässä käyttoohjeessa käytetaän jäljempänä nimitystä "kaihdin" kaikista edellä mainituista käyttokohteista.

Molemmilla ohjaimilla on omat, erilaiset käytTOTarkoituksensa - esim. yksinomaan kaihtimien ohjaust tai säleiden säätö (katso kohtaa "KäytTOTavat").

Mallin 6411U/S-101 erikoisominaisuudet

Uppokytkin 6411U/S-101:lla on lisäksi liitinrasia valoanturien ja ikkunahälyttimen liitäntaän sekä saatöpyörä valoanturin kynnysarvon säätöön. Siten voit valinnaisesti liittävaloanturin 6414 ja/tai ikkunahälyttimen 6413.

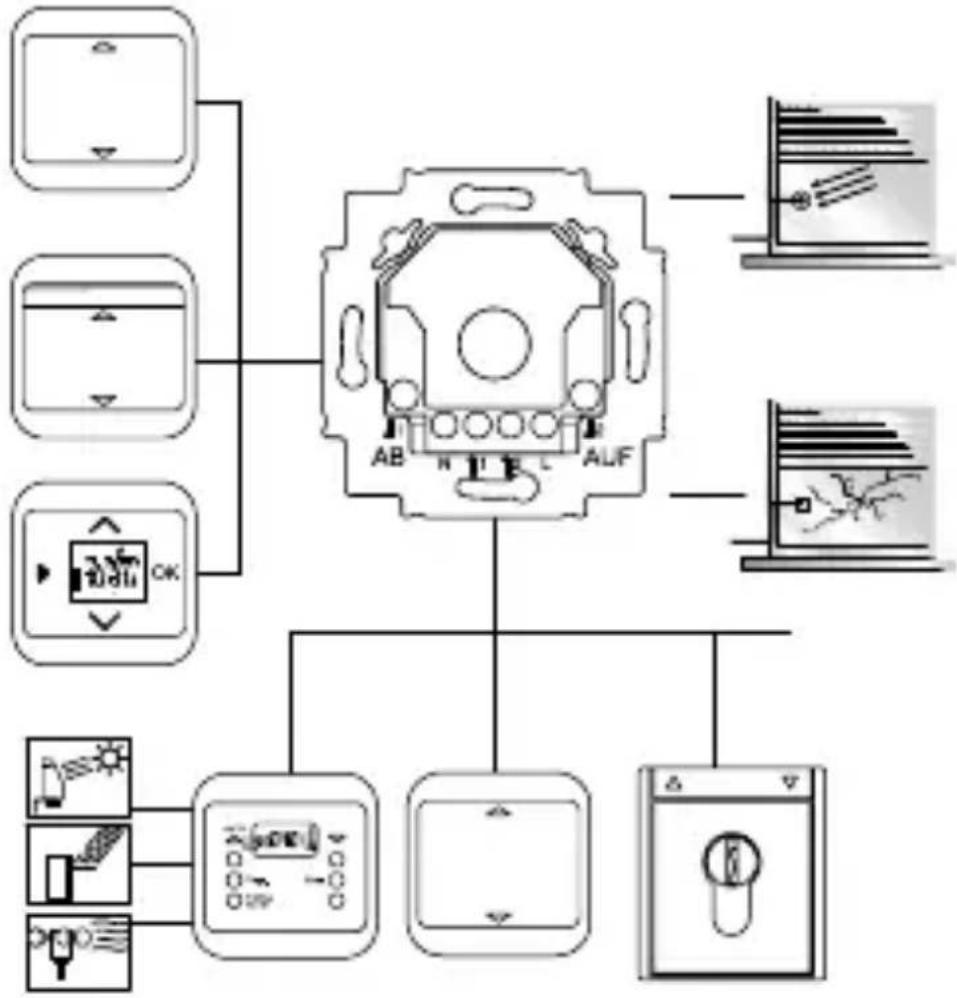

Käytöalueet FIN 254

Kuva 1
Yhdistelmämahdollisuudet

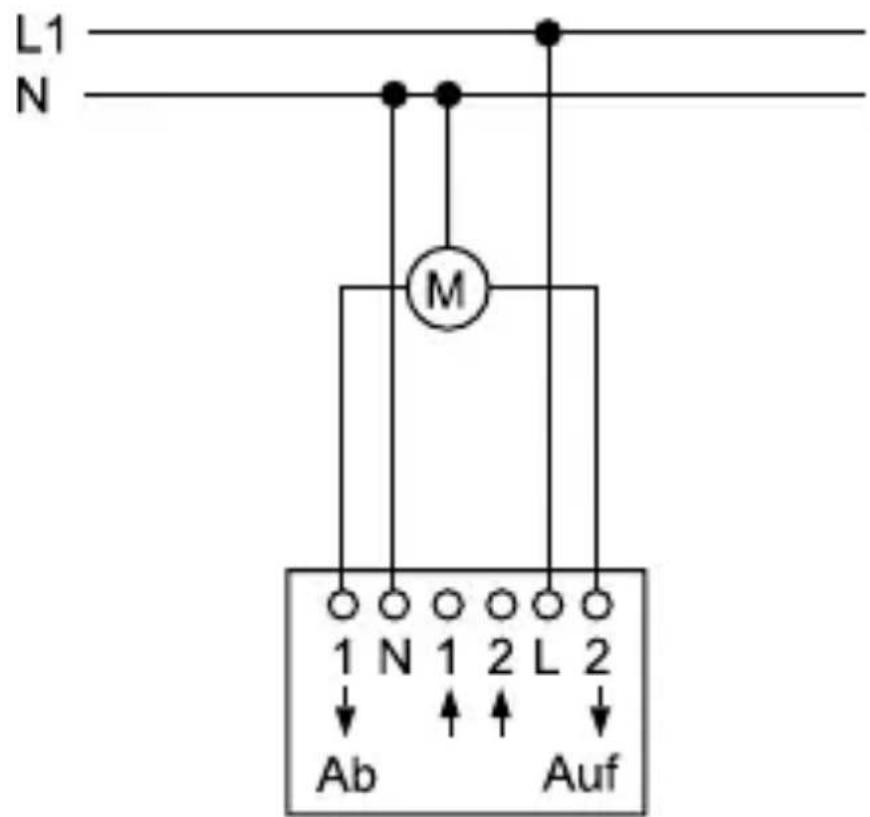

Käytöalueet FIN 255

Kuva 2

6411 U/x-101

Yksittäisohjaus

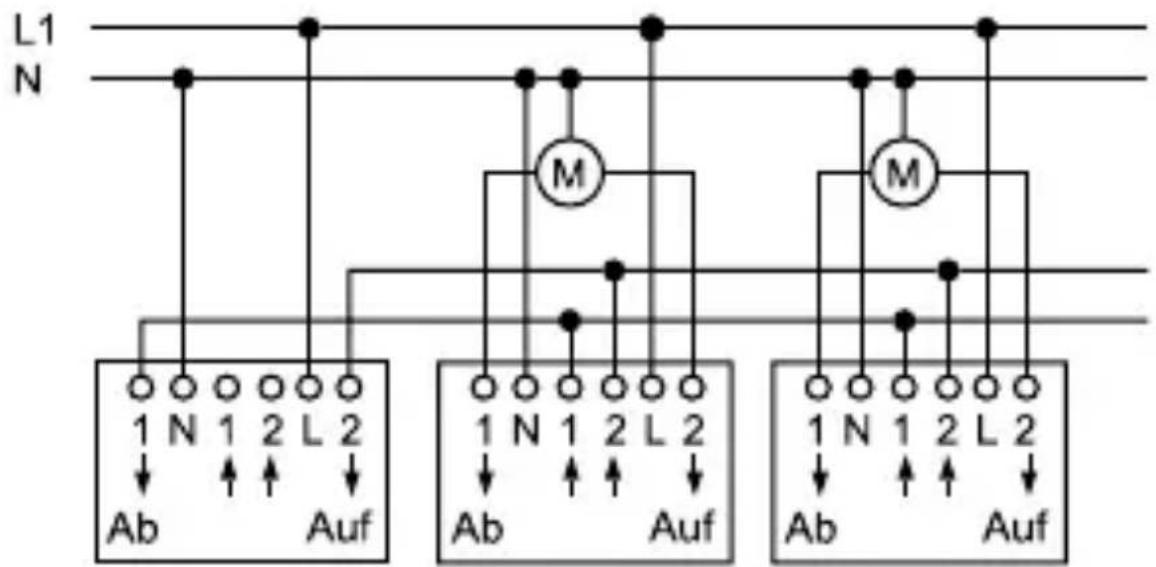

Käytöalueet FIN 256

Kaihdinohjaus 1 ohjaa koko kaihdinmoottoriryhmaa.

Kaikilla muilla kaihdinohjauslaitteilla voidaan kaihtimia ohjata myös yksitellen.

Kuva 3

Kaihdinohjain 1 Kaihdinohjain 2 Kaihdinohjain 3

Yhdistelmaa UP-yksikkö 6411U/x-101, 6411 U/x ja 6410U-102
voidaan käyttaa.

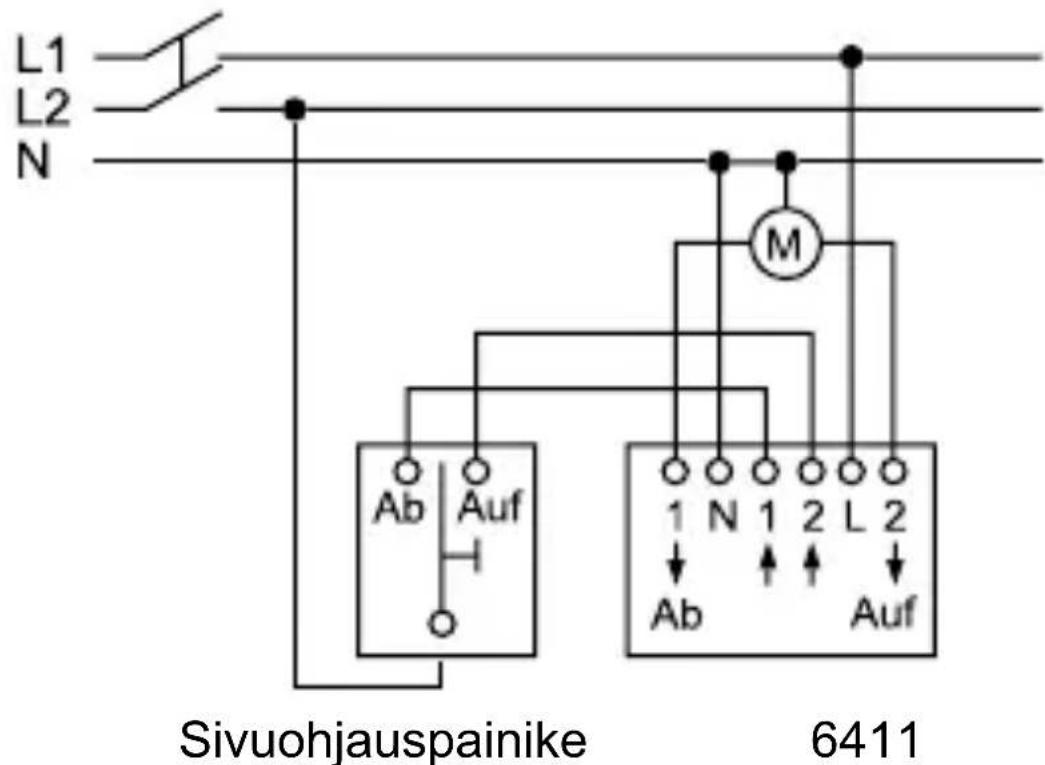

Käytöalueet FIN 257

Kuva 4

U/x-101

Monivaihekaytto

Tärkeitä ohjeita FIN 258

Monivaihekäytö on sallittua yksinomaan Saksassa!

Töitä 230V-verkossa saavat suorittaa vain sähköalan ammatihenkilöt! Kytke irti verkosta ennen asennusta tai purkua! Jos asennus- ja käyttoohjeita ei noudateta, saattavat palo- ja muita vaaroja syntyä.

Jos halutaan soveltaa monivaiheohjausta (2-valihe) ohjainyksikon 6411U/x-101 yhteydessä, tulee seuraavat DIN VDE 0100 märäysten vaatimukset ehdottomasti täytää:

Käytettaessä erilaisissa Fl-piireissä, katso kytkinkaavio käyttäjan ohjeessa Busch-Jalousiecontrol II.

Rinnakkaiskytkimen sisäänmenossa saa nastroihin 1 ja 2 kytkeä vain saman vaiheen.

Tärkeitä ohjeita FIN 259

VARO! HENGENVAARA

Jos eri vaiheiden liittäminen ohjaimeen 6411U/x-101 sallitaan, on huolehdittava siitä, että vikatilanteessa tai laitokens kanssa työskenneltäessä jännite katkeaa kaikkinapaisesti.

Tämä kytkentätapa on sallittu vain Saksassa.

Käytettaessä erilaisissa Fl-piireissä, katso kytkinkaavio käyttagän ohjeessa Busch-Jalousiecontrol II.

Käytettäessä 3 vaiheella, katso kytkinkaavio käyttäjan ohjeessa Busch-Jalousiecontrol II.

Varmista, etc.

• noudatat kaihtimen valmistajan ohjeita kun kytket useampia moottoreita rinnan.
• kaihtimen liikealueella ei ole henkilöitä eikä esteitä.
• laite on jannitteetön kun työskentelet ohjainyksikön kanssa.

Tekniset tiedot FIN 260

Kytkinelementti 6411U/x-101

Käytöjannite: 230 ~V ± 10 % , 50 Hz

Maks. kytkentävirta: 3 A cos φ 0,5

Tehonkulutus: < 1

Releen paälläoloaika: n.3 min

Relekytkentatauko: > 500 ms

Maks. virrankulutus/ < 3 mA

rinnakkaissisaanmeno:

Anturillitäntä: SELV

Ympäristön lämpötila: 0 - + 35^ C

pienoisjänr

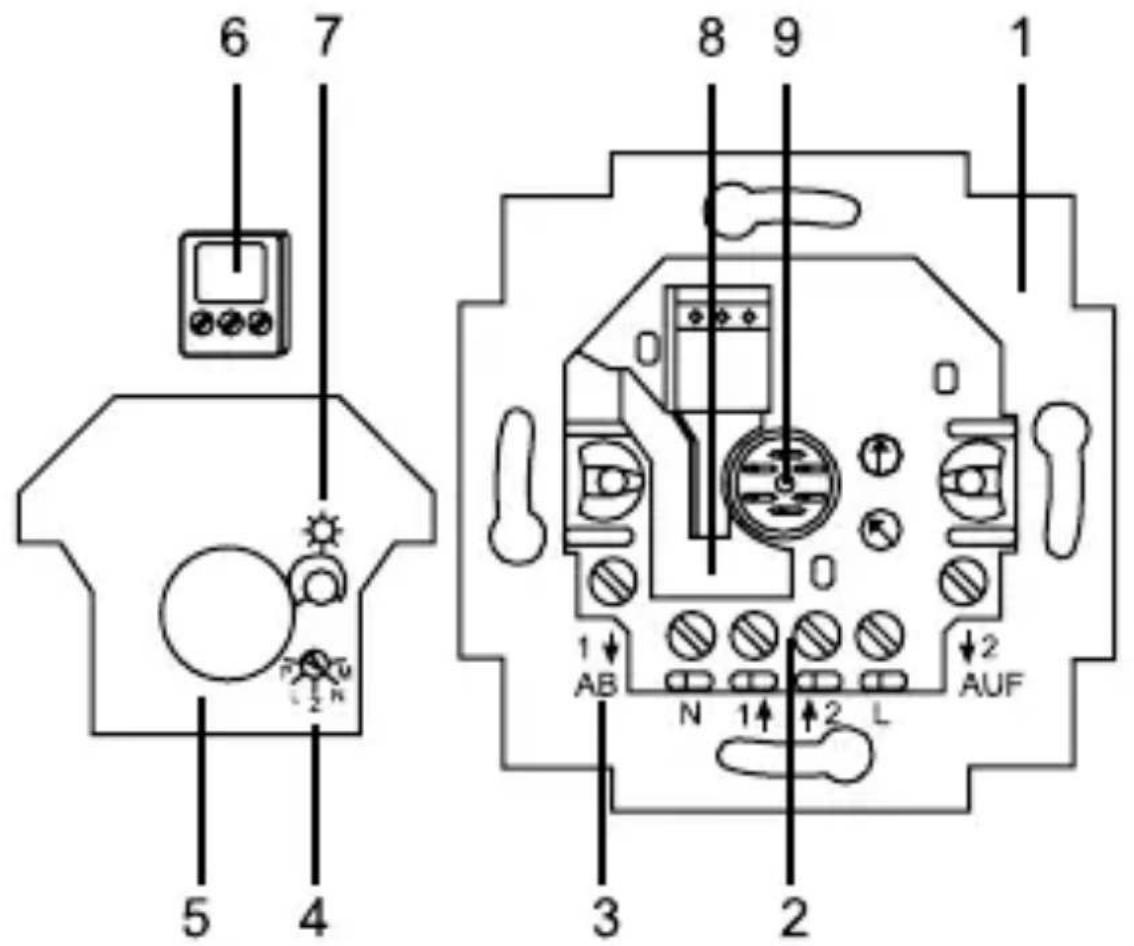

Laitekatsaus FIN 261

Kuva 5

Laitekatsaus

Laitekatsaus FIN 262

1. Kytkin 6411U/S-101
2. Verkko/sivuohjausliitäntä
3. Liitäntä kaihdinmoottorille
4. Käytötavan valitsin
5. Irrotettava kosketussuoja (asennettu tehtaalla)
6. Liitin antureille/ilmaisimille
7. Säädinkiekko valokennon toimintapisteen asettamista varten
8. Läpiventi anturikaapelille
9. Liitin painikeosaa/llitintä varten

Uppokytkimessä 6411U-101 puuttuvat kohdat 6 ja 7.

Käytötavat FIN 263

a. Käytötavan muuttaminen

Käytötavan kytkin

Kuva 6

6411 U/S-101 6411 U-101

• Irrota käytölaite ruuvimeisselillä kehyksistä.
• Valitse säddinkiekolla haluaması kayttötapa.
• Kiinnitä painikeosa takaisin alkuperäiseen asentoonsa. Valitsemasi käytötapa on heti käytövalmis.

Käytötapa voidaan muuttaa jännitteen ollessa kytkettynä.

Käytötavat FIN 264

b. Käytövat

Normaali käytö (N) = Tehdasasetus

Käytöesimerkki: Kaihtimen YLÖS-/ALAS-ajo
- Lyhyt käyttopinnan painallus käynnistää ajokomennon, jolla kaihdin ajaa ylimpään tai alimpaan asentoon. Uudelleen painallus keskeyttää alas- tai ylosajon.
- Kun painat käytöpinta pitkään, kaihdin kulkee painalluksen ajan alas tai ylös. Jos painat enemmän kuin kolme minuuttia, uppokytkin kytkeytyy pois päältä.

Säleiden (lamellien) asettaminen (L)

• Käyttoesimerkki: Kaihtimen YLOs-/ALAS-ajo ja lamellien säätö pienin askelin.
• Lyhyt käytöppinnan painallus on sama kuin normalalikäytössä.
• Kun painat käyttopintaa pitkään, kaihdin kulkee tahdistetusti alas tai ylös. Jos painat enemmän kuin kolme minuuttia, uppokytkin kytkeytyy pois päältä.

Käytötavat FIN 265

Markiisitoiminto (M)

• Tämä käytötapa toimii vain mallissa 6411 U/S-101 liitetyllä aurinkoanturilla.
  Toiminto on suoritettavissa valoantureilla 6414.
• Ilman aurinkoanturia tai U-mallissa ei ole toimintoa (sama kuin normalalikaytössä).
• Jos tãmã kãytTOTapa on aktivoitu, kaihdin ajaa sãädetyn valoarvon ylittyessã 3 min alas, tai ennalta sãädetyn alasajoajan (ja jos ohjelmoitu peruutusimpulssin).
• Kaihtimen automaattinen ylosajo valoarvon alittuessa voi tapahtua vain, kun kulkuajalla on varmistetu, etta aurinkoanturilla on suora "nakyvyys" aurinkoon.

Käytötavat FIN 266

Keskitys (Z)

• Käyttoesimerkki: Yksi kaihdinohjausyksikkö asetetaan toimimaan keskusyksikkönä muille kaihtimille.
• Jokainen tämän "pääkojeen" painallus (lyhyt tai pitkä) tulkitaan ajokäskyksi (3 min) ja toteutetaan. Tälla varmistetaan, että kaikki sille alistetut kaihtimet ajetaan pääteasentoon.
• Ohjelmoidut sivulaitteiden alasajoajat suoritetaan.

Ohjelmoini (P)

• Käyttoesimerkki: Alas-kaskyllä kaihdin ajetaan automaattisesti tiettyyn asentoon alaspän (tai säleet asettuvat tiettyyn asentoon)
• Ohjelmoitu ajoaika aktivoituu suunnanvaihdon jälkeen xx toisessa käytölajissa vasta sen jälkeen, kun sitä edeltävä ajokäsky (3 minuutin kuluttua) on suoritettu loppuun.

Ohjelmoini FIN 267

a. Menettelytavat

• Valitse - kuten luvussa "Käytötavat" kuvataan - tämä käytötapa ja pane kyseinen ohjauselementti takaisin paikalleen.
• Kaihdin on ylemmässä loppuasennossa.

Kaihdin ajetaan alas haluttuun asentoon pitkällä painalluksella. Kaihtimen pysäytäminen kesken kaiken on mahdollista. Kaikki ALAS- ajoajat lasketaan yhteen ja tallennetaan.

• Peruutusimpulssi (lamellien säätöön, tuuletusasento kierrekaihtimilla) alkaa kaihtimen ensimmäisella YLÖS-ajolla. Kaikki seuraavat ajoajat lisätään (YLÖS-ajot) tai vähennetaan (ALAS-ajot) ja tallennetaan yhteisenä peruutusimpulssina.

Korkein peruutusaika on 25 s. Tämän ajan alitus ja ylitys signalisoidaan pysayttamälla kaihdin.

• Ennen peruutusajan muistamista, tulee ensin muistaa vah. 10 sekunnin alasajoika.

Ohjelmoini FIN 268

• Irrota käytölaite ruuvimeisselillä uudelleen, sis. kehykset.
• Poistu käytötavasta "Ohjelmoini" ja aseta alunperin haluamasi käytötapata takaisin.
• Pane painikeosa takaisin paikalleen.

Em. ohjelmointi yksinkertaistuu, kun asennetaansivukytkin ja kaytetaan sita valiasentojenohjelmoiniin.

Ohjelmoini FIN 269

• Jos ohjelmoini on tehty oikein ja kaihdin on yläasennossaan, kaihdin kulkee Alas-käskyllä ohjelmoidun ajan alaspäin, pysähtyy 0,5 s ajaksi ja liikkuu sitten ohjelmoidun takaisinajoimpulssin ajan takaisin ylöspäin.

• Jos kaihdin ei ole yläasennossa, suoritetaan ALASajokonto ilman ohjelmoitua valiasentoa. Kaihdin ajaa kolmeksi minuutiksi alas.

b. Ohjelmoinnin tyhjentäminen

• Kytke irrotetulla käytölaitteella käytötapaan "Ohjelmoini" ja takaisin edelliseen käytötapaan. Aikaisemmin tallennettu ohjelmoini tyhjentyy.

Party-/ohitustoiminto FIN 270

• Party-/ohitustoiminnon voi aktivoida vain UP-sarjojen 6411 U/x-101 ja käytölaitteen 6430-xx yhteiskäytössä.
• Tällä toiminnolla UP-sarja suljetaan pois ryhmaohjauksesta. Tämä tarkoittaa, että sivulaitetuloista tulevat signaalit ja lahikäytto ohitetaan.
• Tämä toiminto on aktivoitavissa vain ylemmässä loppuasennossa (ota huomioon rele-kulkuaika 3 min). Aktivoimiseksi paina YLOS-näppäintä >5 s. Kuittauksena kaihdin ajetaan alas kahdeksi sekunniksi ja taas ylos ylempään loppuasentoon.
• Toiminto deaktivoidaan, kun painat ALAS-näppäntä >5 sek. Kuittauksena kaihdin ajaa alas. Deaktivointi suoritetaan automaattisesti noin 8 h kuluttua.
• Party-kytkennän aktivointi deaktivoi aurinkosuoja-, himmennys- tai markiisitoiminnon. Käytötavoilla Keskus ja Ohjelmointi Party-kytkentää ei voi aktivoida.

Asennus FIN 271

Katkaise verkkojannitesyöttö!

Laite on tarkoitetu asennettavaksi tessalliseen upotettavaan kojerasiaan; suositeltavinta on asentaminen haaroitusrasiaan, jonka syvyys on 60 mm.

• Kun kytket, noudata kytkentäesimerkkejä Kuvissa 2, 3 ja 4.
• Kokeile aina kaihtimen kukusuunnat.

a. Asennus liitettyänä ohjauselementtiin Asennuspaikka

käytettäessä laitetta yhdessä IR-ohjauselementin 6066
kanssa, tulee asennuspaikan olla ilmoitetun IR-kantaman

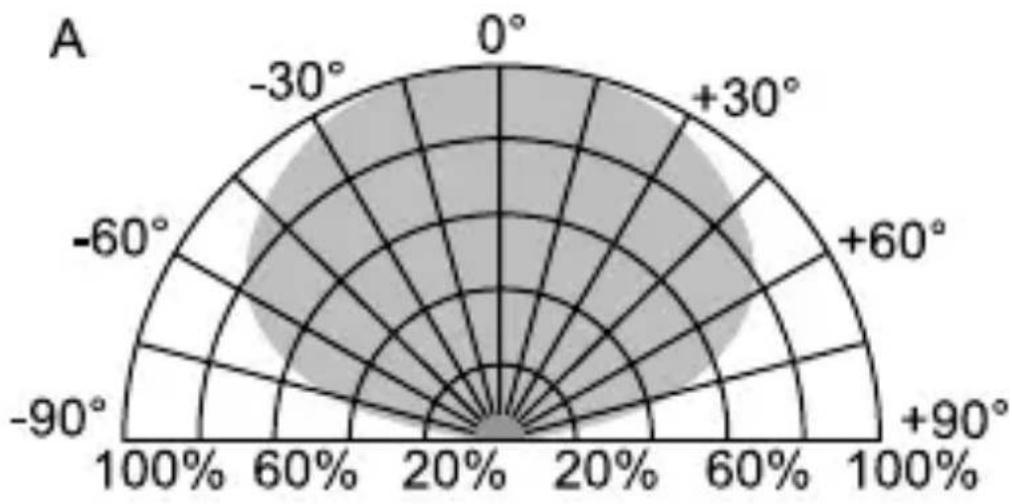

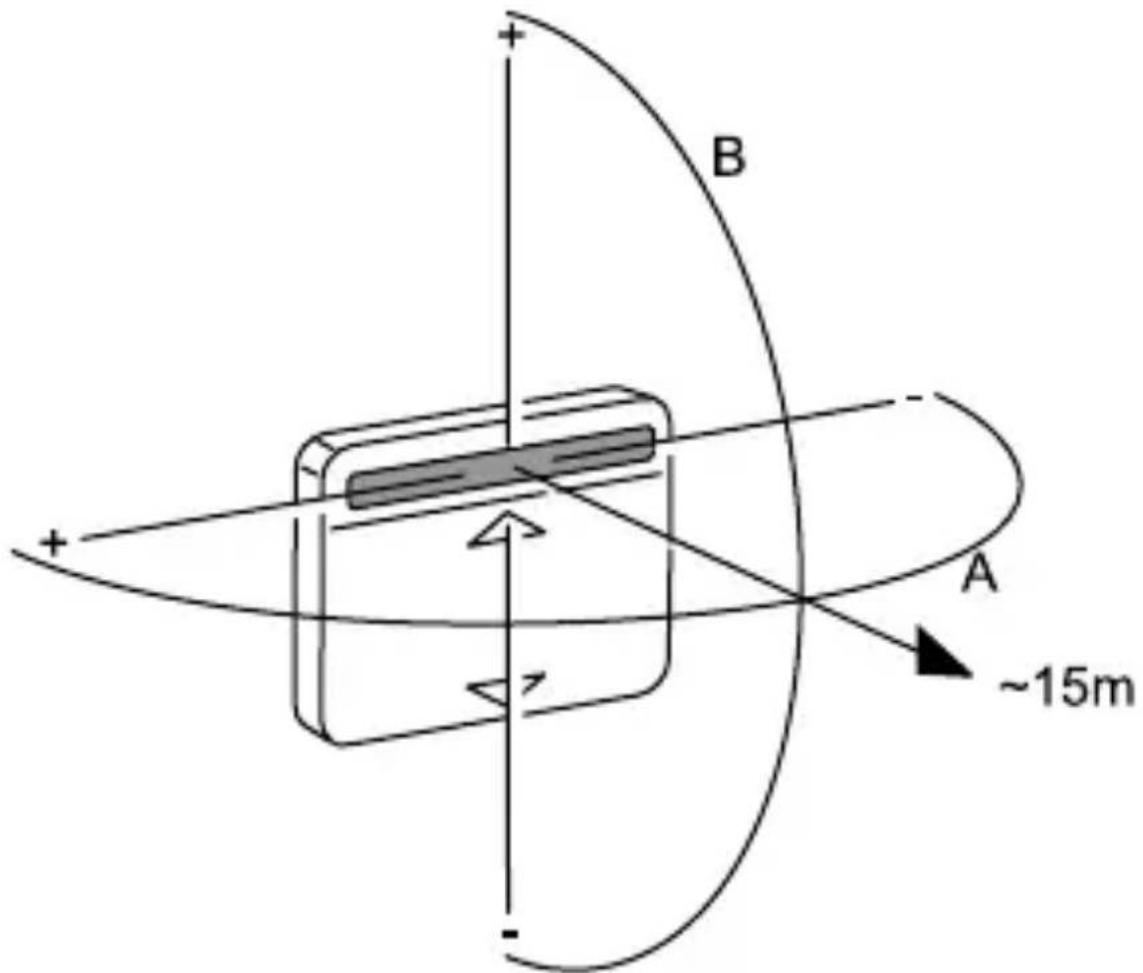

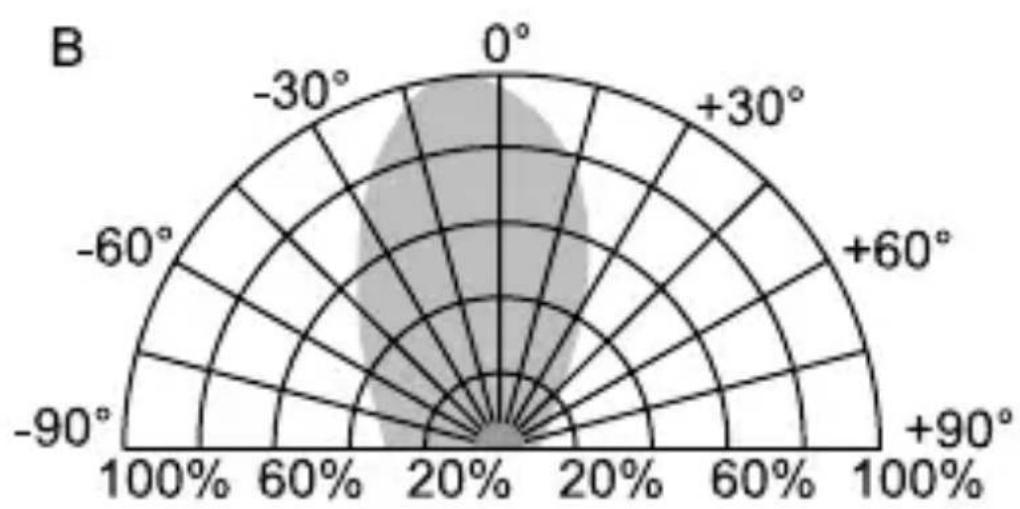

sisällä (katso Kuvat 12 ja 13). Muista, etta muu valo (esim.
auringonpaiste ja valaistus) voi muuttaa Kantamaa.
Jos uppokytkimen 6411U/S-101 käyttoön on suunnitteilla
valoanturin 6414/ ikkunahälyttimen 6413 käytto, tulee ottaa
huomioon tehtaan noin 2 m:n johdonpituus.

Asennus FIN 272

Ohjauselementin liittäminen

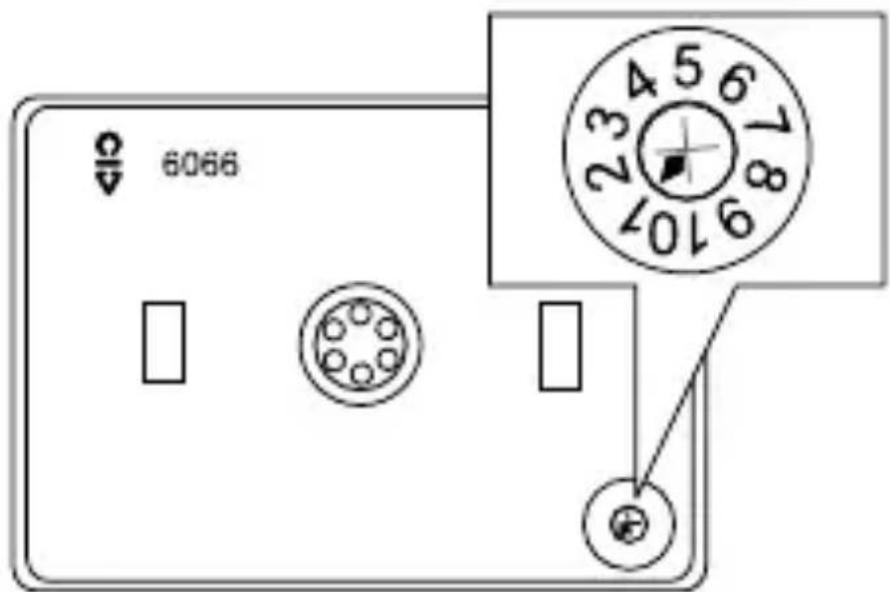

Aseta haluamasi osoite IR-ohjauselementtiin 6066 ennen asentamista (katso luku "IR-ohjauselementin osoitteistus").

• Työnnä kytkinelementti ohjauselementtiin.

Ohjauselementin irrottaminen

• Irrota käytölaite ruuvimeisselillä, sis. kehykset.

Asennus FIN 273

b. Asennus rinnakkaisyksikköön liitettnä

Ohjausyksikköä voidaan käyttaa sivuohjauskytkimellä ohjattuna. Tällöin on otettava huomioon seuraavaa:

• Suurin sallittu johdon pituus riippuu suurimmasta rinnakkaissisäänmenoissa sallituista hurinajännitteista. Hurinajännite ei kuitenkaan saa olla yli 100 V (vastaa kaytannössä vähintään 100 m johdon pituutta).
• Kaihdinlaitteiston kytkennöistä aiheutuvien Häriöiden välttämiseksi moottori- ja rinnakkaisohjausjohdot eivät saa kulkea samassa kaapelissa, eikä niitä saa vetäa aivan rinnakkain (minimietäisyys 5 cm).
• Laskettaessa saman sulakteen jälkeen rinnan kytkettävien kulutuslaitteiden määrää, on otettava huomioon moottorien ja sivuohjaussisäänmenojen virrankulutukset, sekä UP-yksikön tehonkulutus.

Käytö FIN 274

Rinnakkaissisäänmenoihin "1" ja "2" saadaankytkeä ainoastaan sama valihe ja niiden pitäakuulua samaan virtapiir

Kaihtimen käytö riippuu asennetusta ohjauselementistä ja asennetuista antureista.

a. Käytö ohjauselementillä 6430

Käytötavat N, E (katso myös lukua "Käytötavat")

Kaihdinta voidaan ohjata seuraavasti:

Auki = : Lyhyt painallus ylemmalle pinnalle.

• kaihdin menee ylaasentoon.

Pitkä painallus ylemmalle pinnalle

• Kaihdin ajaa ylos niin kauan kuin painat nappainta.

Alas= : Lyhyt painallus alemmalle pinnalle

• kaihdin menee ala-asentoon.

Pitkä painallus alemmalle pinnalle

• Kaihdin ajaa alas, niin kauan kuin painat nappäintä.

Käytto FIN 275

Uusi painallus pysayttäa kaihtimen liikkeen.

Käytötapa L (katso myös lukua "Käytövat")

Lyhyt painallus toimii kuten "normaalikayttö". Kaihdin ajaa kulloiseenkin loppuasentoon.

Pitkällä painalluksella voi muuttaa lamellikulmaa portaittain:

Auki = Δ: Pitkä painallus ylemmälle pinnalle, kaihdin ajaa tahdistetusti yös.

Alas = ∇: Pitkä painallus alemmalle pinnalle, kaihdin ajaa tahdistetusti alas.

b. Käytto IR-ohjauselementillä 6066

Paikallisohjaus käsin, samoin kuin IR kauko-ohjaimella 6010-25 tapahtuvat samalla lailla kuin ohjausyksiköllä 6430.

IR-ohjauselementin 6066 LED valähtää lahetyskäytössa.

Käytö FIN 276

IR-kauko-ohjaimella voidaan kaihtimen auki - ja kiinniajo ohjelmoida MEMO-muistiin M1 tai M2:

• Käytä ohjauskytkintä tai suuntaa IR -kauko-ohjain haluttuun suuntaan (YLOSS/ALAS).
• Tallenna suunta M1:een tai M2:een. Paina sitä ennen. Memo-näppäintä.

Tyhjennä MEMO-muisti

• Paina kauko-ohjaimen punaista "kaikki.SEIS"-nappainta.
• Tallenna "kaikki.SEIS"-tilanne muistiin M1 tai M2. Paina sitä ennen Memo-näppäintä.

MEMO-muistissa M1 ja M2 olevat toimenpiteet suoritetaan IR käsi- tai seinälähettimen avulla. Lisatietojaaat kyseisen IR-laitteen käyttoohjeesta.

Käytö FIN 277

c. Käytö sivuohjauskytkimen avulla

Sivulaitteeksi sopivat kaikki signaalianturien lajit, jotka tuottavat 230 V-signaalin (eikestosignaalia) sivulaitetuloille "1" ja "2" (ks. kuva 1).

Käytto riippuu kunkin sivuohjaimen toiminnoista ja valitusta käytTOTavasta.

Uppokytkin tulkitsee lyhyitä janniteimpulsseja "lyhyinä painalluksina" ja pitkiä janniteimpulsseja "pitkinä painalluksina".

Ohjeita kayton etuoikeuksista

Lasirikkoilmaisimilla on korkein prioriteetti. Ilmaisun tapahtuessa sivuohjaussisäänmeno kytketaän poist toiminnasta. Kaihdin ajetaan alas ja se voidaan ajaa ylos vain pääkojoelta.

Sivulaitetulolla 2 YLös on toiseksi korkein prioriteetti (tuulihälytys). Jos tulossa on jannitetta, ajaa kaihdin ylös ja pysyy ylhaälla, niin kauan kun sivulaitetulossa 2 on jannitetta.

Kaikki muut ohjauskaskyt ovat samanarvoisia.

Valokenno FIN 278

Valokenno 6414 voidaan liittäa ainoastaan ohjausyksikköön 6411U/S-101.

a. Toiminta

Aurinkosuojatoiminto

Yhdistettavissä kayttotapoihin N, L.

Edellytys moitteettomalle aurinkosuojan toiminnolle on,
etta kaihdin voi ylittä anturin. Jos tata ei voida taata, tulee
käyttaa markiisitoimintoa (katso käytötapa M).

Anturi mittaa jatkuvasti valon maärää ja vertaa tata arvoa asetettuun kynnysarvoon. Jos kynnysarvo ylitetaän kauemmin kuin 90 sekunnin ajan, kaihdin menee alas.

Heti kun alaspain meevä kaihdin hamrtäa anturin, alansslike pysahtyy. Kaihdin nousee takaisin ylospain ja pysahtyy heti anturin kohdan ylapuolelle.

Kaihdin menee vasta sitten yläasentoon, kun anturi on ollut kauemmin kuin 15 minuuttia ilman asetetun kynnysarvon alittavaa arvoa, tai käytölaitteelta tai sivuohjauskytkimeltä tulee ohjauskäsky.

Käsky sivuohjauskytkimeltä tai ohjauslaitteelta käynnistäa aurinkosuojatoiminnon, joka suorittaa käsin annetun

Valokenno FIN 279

käskyn. Seuraava aurinkosuojatoiminnon aktivointi tapahtuu Auki-käskyllä (3 minuutin ajoaika) tai seuraavalla valoisa/pimeä vaihdolla. Tämä tapahtuu automaattisesti paivänvalon perusteella (iltahämärä).

Hämärätoiminto (mahdollinen vain käytettaessä ajastin-ohjauselementtiä)

Katso erillinen käyttoohje.

b. Kytkeminen

Liittäminen voidaan tehdä jannitteisenä. Toimenpide:

• Irrota tarvittaessa käytölaite ruuvimeisselillä, sis. kehykset.
• Kohota peitelevy (katso Kuva 5, Pos. 5) irti ohjausyksiköstä.
• Vedä liitinyksikkö (katso Kuva 5, Pos. 6) irti varovasti ylöspäin.
• Liitä valokenno.

Valokenno FIN 280

Johtimien napaisuus ei saa vaihtua:

Runko (valkoinen)
- Kiinnitä vedonpoiston takia anturijohto ohjausyksikköön pienellä lenkillä (katso Kuva 5, Pos. 8).

Fig. 9 S: Valokenno

Anturijohtoa ei pidä jatkaa, sillä siitä voi aiheutua toimintahäiriöità.

Muista, etta valokennoa saadettäessä / siirrettäessä kaihdin voi lahteä yllattäen liikkeelle.

Valokenno FIN 281

c. Säätö (ohjauselementti 6430 tai 6066)

Saatäaksesi valokennon toimintapisteen sen hetkisesta valoisuudesta riippumatta, menettele seuraavasti:

• Varmistu, etta valokenno on kiinnitety sille suunniteltuun paikkaan ja etta sitä ei ole peitetty.
  Käannä saatokiekkoa

• oikealle, jos haluat
  aurinkosuojatoiminnon käynnistyvän jo
  vähäisestä valosta.

• vasemmalle, jos haluat aurinkosuojatoiminnon käynnistyvän vasta runsaammasta valosta.

Kuva 10

• Tämähetkisen valoisuuden tallennus haluttuna kynnysarvona valoanturille:

Jos sen hetkinen valoisus halutaan tallentaam muistiinkynnysarvoksi, pitäa säätokiekko (Kuva 5, Pos. 7) ensiksi käantä minimiarvoon (äriasentoon oikealle), odottaa paris sekuntia ja sitten käntäa se maksimiarvoon (äriasentoon vasemmalle). Tällä aktivoidaan valoisusarvon ohjelmoini. Kaihdin menee

Valokenno FIN 282

(jos se ei jo ole ylhaällä) ylos tämän käytTOTavan kuittauksena. Kännä tämän jälkeen säätokiekkoa (Kuva 5, Pos. 7) hitaasti kohti hamärampää, kunnes kaihdin menee alas.

Näin olet tallentanut sen hetkisen valoisuuden muistiin. Aurinkosuojatoiminto on nyt käytössä.

d. Sātö ajastin-ohjauselementin 6455, 6412-101 avulla.

Vain ajastin-ohjauselementin yhteydessä voidaan saaatäa sekä aurinkosuoja- että hamäratoimintoa. Kynnysarvon sāatö tapahtuu ajastin-ohjauselementin avulla; ohjausyksikon saatokiekko ei silloin ole toiminassa. Lisatietoja saadostä yms. lóydät ajastin-ohjauselementin käyttoohjeesta.

Lasirikkoilmaisin FIN 283

Lasirikkoanturi 6414 voidaan liittäa ainoastaan ohjausyksikköön 6411U/S-101.

Tämä anturi on lisävaruste, joka tunnistaa lasiruudun rikkoutumisen.

Muistutamme kuitenkin, etta ohjausyksikkoo n 6411U/S-101 liitetty lasirikkoanturi ei ole hyväksytty rikosilmoitin, sillä siinä ei ole vakuutusihtiöiden vaatimaa sabotaasisuojausta.

a. Toiminta

Ohjausyksikkö tunnistaa automaattisesti siihen liitetyn lasirikkoilmaisimen. Jos lasiruutu rikkoutuu, syntyy tiettyjä ultraäänia jotka ilmaisin tunnistaa. Tälloin ilmaisin antaa kiinni-kaskyn.

Lasirikkoilmaisin FIN 284

Kiinni-kaskyn antamisen aikana tai sen jälkeen voidaan kaihtimelle antaa valokennolla, ajastinsignaalilla tai sivuohjauskytkimellä ylos-kasky. Sen jälkeen alas ajettu kaihdin voidaan palauttaa takaisin ylos ainoastaan kyseisen ohjausyksikon käytölaitteella.

Kun ajastin-käyttoelementti asennetaan, annetaan käytölaitteelle erityinen ilmoitus - tarkemmat tiedot lóydät kyseisen laitteen käytöohjeesta.

b. Kytkeminen

Liittäminen voidaan tehdä jännitteisenä. Menettele sitten kuten luvun "Valokenno" kohdassa b. neuvotaan.

Kaksijohtimisen liitosjohdon oikea napaisuus on tärkeä vain valokennon liitännässä.

Lisātietoja toiminnasta, kiinnittämisesä yms. Lóydät lasirikkoilmaisimen käyttoohjeesta.

Osoitteenmuodostus IR-käytölaite

FIN 285

IR-ohjainelementin 6066 osoitteeksni on tehtaalla asetettu "1". Voit muuttaa osoitteen IR-elementin takapuolella olevan osoitekiekon avulla. Ota osoitetta antaessasi huomioon "IR -kantama" (ks. Kuvat 12 ja 13).

Kuva 11

IR - kantama FIN 286

Kuva 12

IR - kantama FIN 287

Kuva 13

Vianetsintä FIN 288

Vian oire Mahd. syy/Toimenpide

Kaihtimet kulkevat - Vaihda ulostulot ristiin eri suuntiin yksikössä 6411U/S-101

(ryhmäohjauksessa): - Sivukytkimen sisaanmenot yksikössä 6411U/S-101 vaihdettava keskenään

• Kuormitusjohdon erotus ohjausjohdosta

Kaihdin ei aja - Sivulaitetulo suuremmalla
ryhmäohjauksella: prioriteetilla (esim. tuulivaroitus)

Kaihdin ei liiku: - Moottorin termosuoja
aktiivinen - odotetaan hetki
Säleitä ei voi - Tarkista käytötavan asetus
asettaa:
Kaihdin ei aja enää - Party-toiminto on aktivoitu.
sivulaitteen eikä
lähikäytön yli:

Vianetsintä FIN 289

Kun liitä ajastin-ohjausyksikon 6455 / 6412-101, löydät lisātietoja sen käytöohjeesta.

Lisäksi voi esiintyä seuraavia IR-käyttoön liittyvä Häiriöitä:

Vian oire Mahd. syy/Toimenpide

LED paällä: - Poista vieras IR-valo

• Kytke verkkojannite
• Poista vieras signaali
• jatkuvasti: LED ei vilku - Pysy IR-kantaman sisällä signaalia - Vaihda IR-kasi-tai lahettäessä: seinälähettimen paristo

Ulkopuolinen valo (esim. auringonpaiste) voi vaikuttaa IR-kantamaan.
