6592 U - Sähkökytkin Busch-Jaeger - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lisäkytkin, pyörivä, yleissäätimeen
Merkki	Busch-Jaeger
Malli	6592 U
Nimellisjännite	230 V ~ ±10%
Taajuus	50/60 Hz
Lisäkytkinten enimmäismäärä	5 (rinnan)
Johdon enimmäispituus	100 m
Suojausluokka	IP 20
Ympäristön lämpötila	0 - +35 °C
Upotuskotelo	Standardin DIN 49073-1 mukaan
Ohjaustyyppi	Pyörivä painotoiminnolla
Päätoiminnot	Valon päälle/pois muistilla, himmennys, min/max kirkkaudensäätö
Asennus	Pätevän asentajan toimesta, katkaise syöttövirta
Kotelon materiaali	Termoplastinen muovi
Mitat (noin)	71 x 71 x 45 mm (vakio uppoasennus)
Paino (noin)	50 g
Väri	Valkoinen (vakio)
Huolto	Puhdista kuivalla, hankaamattomalla liinalla
Varaosat	Saatavissa valmistajalta (esim. säätönuppi)

Usein kysytyt kysymykset - 6592 U Busch-Jaeger

Miten lisäkytkin 6592 U asennetaan?

Asennuksen saa suorittaa vain pätevä sähköasentaja. Katkaise syöttövirta. Asenna laite DIN 49073-1 -standardin mukaiseen uppoasennuskoteloon. Kytke vaihejohdin (L) ja nollajohdin (N), jos kytkin on valaistu. Käytä sopivan poikkipinnan omaavia kaapeleita.

Voinko käyttää useita 6592 U -lisäkytkimiä?

Kyllä, voit kytkeä enintään 5 lisäkytkintä rinnan ohjaamaan samaa Busch 6591U-101 -yleissäädintä.

Kuinka sytytän lampun viimeisellä muistetulla kirkkaudella?

Kun säädin on pois päältä, paina säätönuppia. Lamppu syttyy viimeksi asetetulla kirkkaudella.

Kuinka asetan minimikirkkauden käynnistyksessä?

Sytyttääksesi minimikirkkaudella, käännä nuppia vasemmalle (vastapäivään) ja paina sitten sitä.

Kuinka asetan maksimikirkkauden käynnistyksessä?

Sytyttääksesi maksimikirkkaudella, käännä nuppia oikealle (myötäpäivään) ja paina sitten sitä.

Kuinka sammutan lampun kytkimellä?

Kun säädin on päällä, paina säätönuppia. Lamppu sammuu.

Mikä on suurin sallittu teho?

Lisäkytkimellä itsellään ei ole ilmoitettua maksimitehoa, koska se on suunniteltu käytettäväksi Busch 6591U-101 -yleissäätimen kanssa. Se kestää yleensä enintään 60–400 W kuormituksen valaisintyypistä riippuen. Katso pääsäätimen ohjeet.

Voinko käyttää kytkintä LED-lamppujen kanssa?

Kyllä, edellyttäen, että Busch 6591U-101 -yleissäädin on LED-yhteensopiva. Tarkista LED-lamppujen (himmennettävien) yhteensopivuus säätimen kanssa.

Onko säätönupilla rajoitinta?

Ei, säätönupilla ei ole rajoitinta. Se pyörii vapaasti molempiin suuntiin.

Kuinka kytkin puhdistetaan?

Käytä puhdistukseen pehmeää, kuivaa liinaa. Älä käytä hankaavia aineita tai liuottimia, jotka voivat vahingoittaa muovia.

KÄYTTÖOHJE 6592 U Busch-Jaeger

Työt 230 V:n verkossa saa suorittaa vain riittävän ammattitaidon omaava henkilö. Ryhmä on kytkettävä irti, kun valaisinlaitteella tehdään töitä.

Dimmerkytkimet 6591U-101/6592U asennetaan rappauksen alla olevaan pistorasiaan DIN 49073-1 mukaisesti.

Korkeintaan 5 sivulaittetta voidaan käyttää rinnakkain.

Tekniset tiedot

Nimellisjännite: 230 V \~ ±10%, 50/60 Hz

Maks. sivulaitteet: 5 x 6592U

Maks. kaapelipituus: 100 m

Suojausluokka: IP20

Käyttölämpötila: 0 ... +35°C

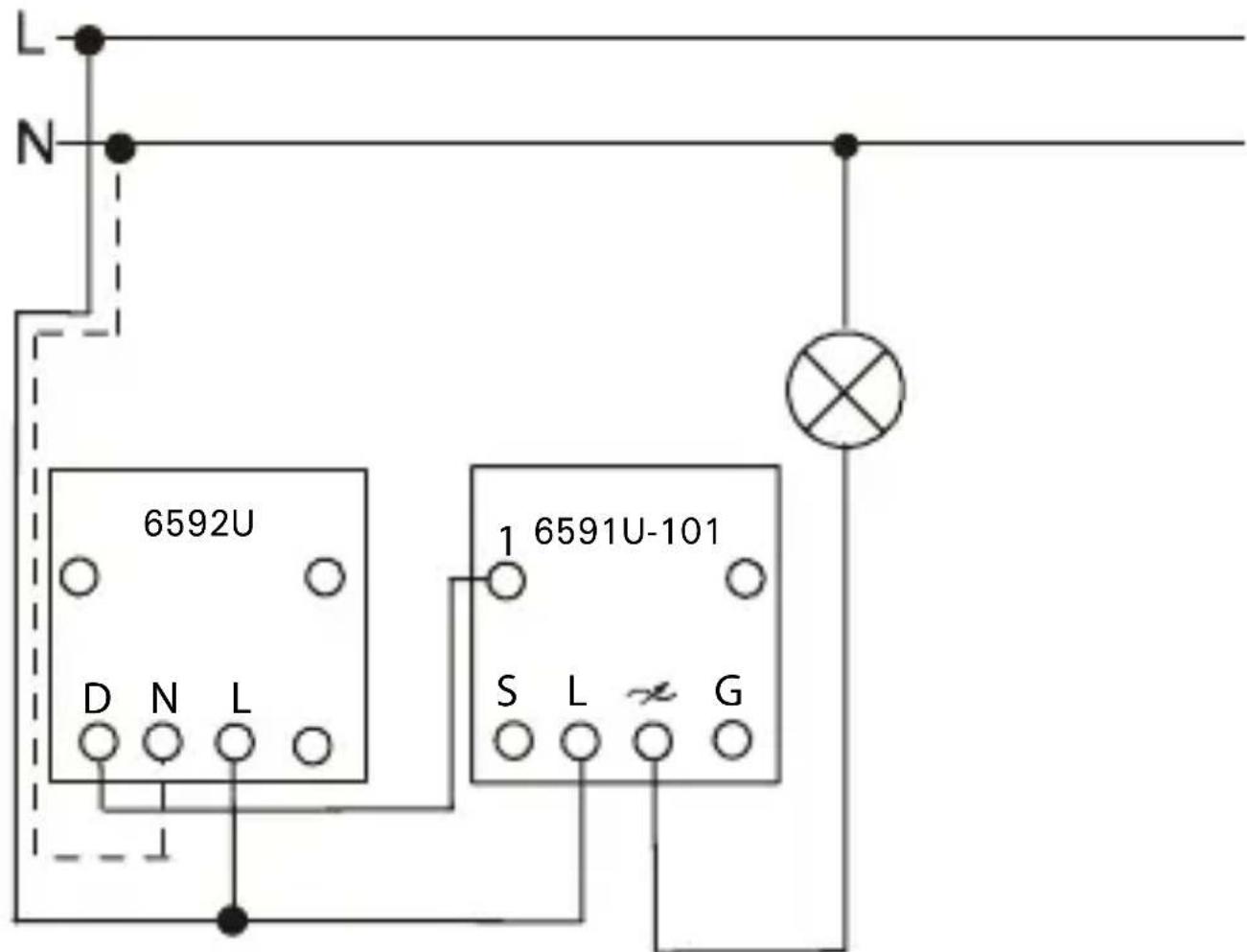

Liitäntä

Busch-yleisvääntövalonsäädin 6591U-101:n ja vääntösivulaite 6592U:n sivulaitekäyttö.

Korkeintaan 5 sivulaittetta voidaan käyttää rinnakkain. N-liitäntää tarvitaan vain valollisille sivulaitetteille!

Käyttö

Busch-yleisvalonsäädin 6591U-101:n ja sivulaite 6592U:n käyttö on identtinen.

Viimeksi asetetun valovoiman päällekytkeminen

Kun valonsäädin on poiskytkettynä, paina vääntönappia.

Minimivalovoman päällekytkeminen

Väännä vääntönappi ensin vasemmalle, sen jäkeen paina.

Maksimivalovoiman päällekytkeminen

Väännä vääntönappi ensin oikealle, sen jälkeen paina.

Lisää valovoimaa

Kun valonsäädin on päällekytkettynä, väännä vääntönappi oikealle.

Vähennä valovoimaa

Kun valonsäädin on päällekytkettynä, väännä vääntönappi vasemmalle.

Polskytkeminen

Kun valonsäädin on päällekytkettynä, paina vääntönappia.

Huomautus

Vääntönappi ei ole varustettu vasteella!
