6592 U - Interrupteur électrique Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande supplémentaire rotative pour variateur universel
Marque	Busch-Jaeger
Modèle	6592 U
Tension nominale	230 V ~ ±10%
Fréquence	50/60 Hz
Nombre max de commandes supplémentaires	5 (en parallèle)
Longueur de ligne max	100 m
Type de protection	IP 20
Température ambiante	0 à +35 °C
Boîtier encastré	Selon DIN 49073-1
Type de commande	Rotatif avec fonction push
Fonctions principales	Allumage/extinction avec mémorisation de luminosité, variation de luminosité, réglage de luminosité min/max
Installation	Par personnel qualifié, déconnecter le fusible amont
Matériau du boîtier	Plastique thermoplastique
Dimensions (approx.)	71 x 71 x 45 mm (standard encastrable)
Poids (approx.)	50 g
Couleur	Blanc (standard)
Entretien	Nettoyer avec un chiffon sec et non abrasif
Pièces détachées	Disponibles auprès du fabricant (ex : bouton de réglage)

FOIRE AUX QUESTIONS - 6592 U Busch-Jaeger

Comment installer la commande supplémentaire 6592 U ?

L'installation doit être réalisée par un électricien qualifié. Déconnectez le fusible en amont. Intégrez l'appareil dans une boîte d'encastrement conforme à la norme DIN 49073-1. Raccordez le conducteur de phase (L) et le neutre (N) si la commande est éclairée. Utilisez des câbles de section adaptée.

Puis-je utiliser plusieurs commandes supplémentaires 6592 U ?

Oui, vous pouvez connecter jusqu'à 5 commandes supplémentaires en parallèle pour contrôler le même variateur universel Busch 6591U-101.

Comment allumer la lampe avec la dernière luminosité mémorisée ?

Avec le variateur éteint, appuyez simplement sur le bouton de réglage. La lampe s'allumera avec la dernière valeur de luminosité configurée.

Comment régler la luminosité minimale au démarrage ?

Pour allumer avec la luminosité minimale, tournez le bouton vers la gauche (sens antihoraire) puis appuyez dessus.

Comment régler la luminosité maximale au démarrage ?

Pour allumer avec la luminosité maximale, tournez le bouton vers la droite (sens horaire) puis appuyez dessus.

Comment éteindre la lampe avec la commande ?

Avec le variateur allumé, appuyez sur le bouton de réglage. La lampe s'éteint.

Quelle est la puissance maximale supportée ?

La commande supplémentaire seule n'a pas de puissance maximale indiquée, car elle est conçue pour être utilisée avec le variateur universel Busch 6591U-101. Celui-ci supporte généralement une charge maximale de 60 à 400 W selon le type d'éclairage. Consultez la notice du variateur principal.

Puis-je utiliser la commande avec des ampoules LED ?

Oui, à condition que le variateur universel Busch 6591U-101 soit compatible LED. Vérifiez la compatibilité des ampoules LED (gradables) avec le variateur.

Le bouton de réglage a-t-il une butée ?

Non, le bouton de réglage n'a pas de butée. Il tourne librement dans les deux sens.

Comment nettoyer la commande ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le plastique.

MODE D'EMPLOI 6592 U Busch-Jaeger

Les travaux à réaliser sur le réseau de 230 V ne doivent l'être que par du personnel qualifié autorisé. Le fusible placé en amont doit être déconnecté lors de la réalisation de travaux sur l'installation d'éclairage.

Les variateurs de lumière 6592U-101 est intégrés dans une boîte de branchement encastrée répondant à la norme DIN 49073-1.

Un maximum de 5 commandes supplémentaires peuvent être utilisées en parallèle.

Données techniques

Tension nominale: 230 V \~ ±10%, 50/60 Hz Nbre maxi de commandes 5 x 6592U supplémentaires: Longueur de ligne maximum: 100 m Type de protection: IP 20 Zone de température 0 to +35°C ambiante:

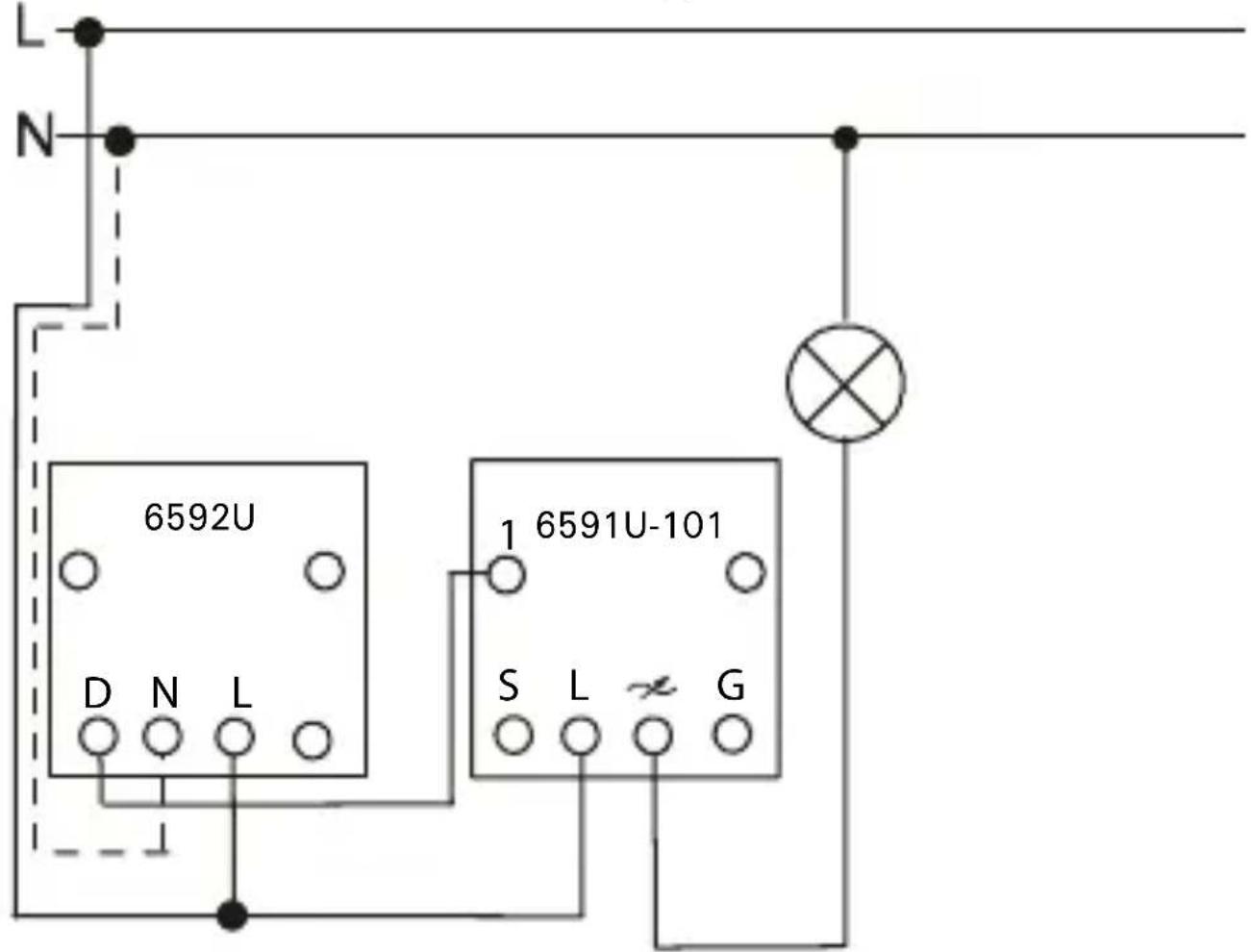

Connexion

Fonctionnement avec le variateur rotatif universel Busch 6591U-101 et la commande supplémentaire rotative 6592U

L N 6592U D N L 1 6591U-101 S L G

Un maximum de 5 commandes supplémentaires peuvent être utilisées en parallèle. Le raccordement N n'est nécessaire qu'en cas de commandes supplémentaires éclairées !

Commande

La commande du variateur universel Busch 6591U-101 est identique à la commande supplémentaire 6592U

Mettre en marche avec la dernière valeur de luminosité configurée

Avec le variateur déconnecté, appuyer sur le bouton de réglage.

Mettre en marche avec la luminosité minimale

Tourner le bouton de réglage vers la gauche puis appuyer dessus.

Mettre en marche avec la luminosité maximale

Tourner le bouton de réglage vers la droite puis appuyer dessus.

Augmenter la luminosité

Avec le variateur connecté, tourner le bouton de réglage vers la droite.

Réduire la luminosité

Avec le variateur connecté, tourner le bouton de réglage vers la gauche.

Déconnecter

Avec le variateur connecté, appuyer sur le bouton de réglage.

Nota

Le bouton de réglage n'a pas de butée !
