2CKA006220A0004 - Interrupteur électrique Busch-Jaeger - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Binary Input 2 voies pour système KNX
Marque	Busch-Jaeger
Modèle	2CKA006220A0004
Alimentation électrique	21 ... 30 V CC
Puissance dissipée max.	0,3 W
Raccordement bus	Barre de connexion sans vis (rouge/noir)
Longueur de câble autorisée	10 m max.
Entrées	2 entrées pour boutons-poussoirs ou contacts sans potentiel
Tension d'interrogation	Impulsions de 20 V
Courant d'entrée	0,5 mA
Protection intégrée	Court-circuit, surcharge, inversion de polarité
Indice de protection	IP20 (selon EN 60529)
Classe de protection	III (selon EN 61140)
Classe de surtension	III (selon EN 60664-1)
Degré de pollution	2 (selon EN 60664-1)
Pression atmosphérique	Atmosphère jusqu'à 2000 m
Température ambiante	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Montage	Encastré dans boîte d'installation ∅55 mm
Utilisation conforme	Raccordement de boutons-poussoirs conventionnels ou contacts sans potentiel
Fonctions principales	Identification d'appareil, 4 entrées/sorties, paramétrage via point d'accès système
Sécurité	Déconnecter la tension secteur avant montage ; intervention par techniciens qualifiés
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Informations générales	Fabricant : ABB STOTZ-KONTAKT GmbH, Eppelheimer Str. 62, 69123 Heidelberg. www.abb.com/insathome

FOIRE AUX QUESTIONS - 2CKA006220A0004 Busch-Jaeger

Comment installer l'interrupteur 2CKA006220A0004 ?

Installez l'appareil dans une boîte d'encastrement de diamètre 55 mm. Déconnectez la tension secteur avant tout montage. Raccordez la ligne de bus à l'aide de la barre de connexion fournie. Les câbles d'entrée peuvent être prolongés jusqu'à 10 m. Consultez le manuel technique pour les détails.

Quel type d'alimentation est nécessaire pour ce module ?

L'appareil nécessite une alimentation de 21 à 30 V CC via le bus KNX. La puissance dissipée maximale est de 0,3 W.

L'appareil est-il compatible avec des contacts sans potentiel ?

Oui, l'appareil est conçu pour le raccordement de boutons-poussoirs conventionnels ou de contacts sans potentiel.

Comment raccorder l'appareil au bus KNX ?

Utilisez la barre de connexion du bus (rouge/noir) fournie. Le raccordement se fait sans vis. La longueur de câble du bus ne doit pas dépasser 10 m.

Que faire si l'appareil n'est pas détecté par le système ?

L'appareil est automatiquement détecté après quelques secondes. Si ce n'est pas le cas, vérifiez le raccordement au bus et l'alimentation. Un paramétrage est nécessaire via le point d'accès système. Consultez l'aide en ligne sur www.abb.com/insathome.

Quelle est la longueur maximale des câbles de raccordement ?

Les câbles de raccordement peuvent être prolongés jusqu'à 10 m au maximum.

Puis-je prolonger les câbles d'entrée ?

Oui, les câbles d'entrée peuvent être prolongés jusqu'à 10 m de longueur totale. Utilisez des câbles adaptés.

Comment mettre à jour le micrologiciel de l'appareil ?

La mise à jour du micrologiciel se fait via le point d'accès système. Consultez le manuel technique ou l'aide en ligne pour la procédure.

Quelles sont les précautions de sécurité à respecter ?

Déconnectez toujours la tension secteur avant toute intervention. Faites réaliser les travaux sur le réseau 230 V uniquement par des techniciens spécialisés. L'appareil doit être protégé contre les courts-circuits, surcharges et inversions de polarité.

Où trouver le manuel technique complet ?

Le manuel technique est disponible sur www.abb.com/insathome ou en scannant le code QR présent dans la notice. Des informations supplémentaires sont également dans l'aide en ligne du point d'accès système.

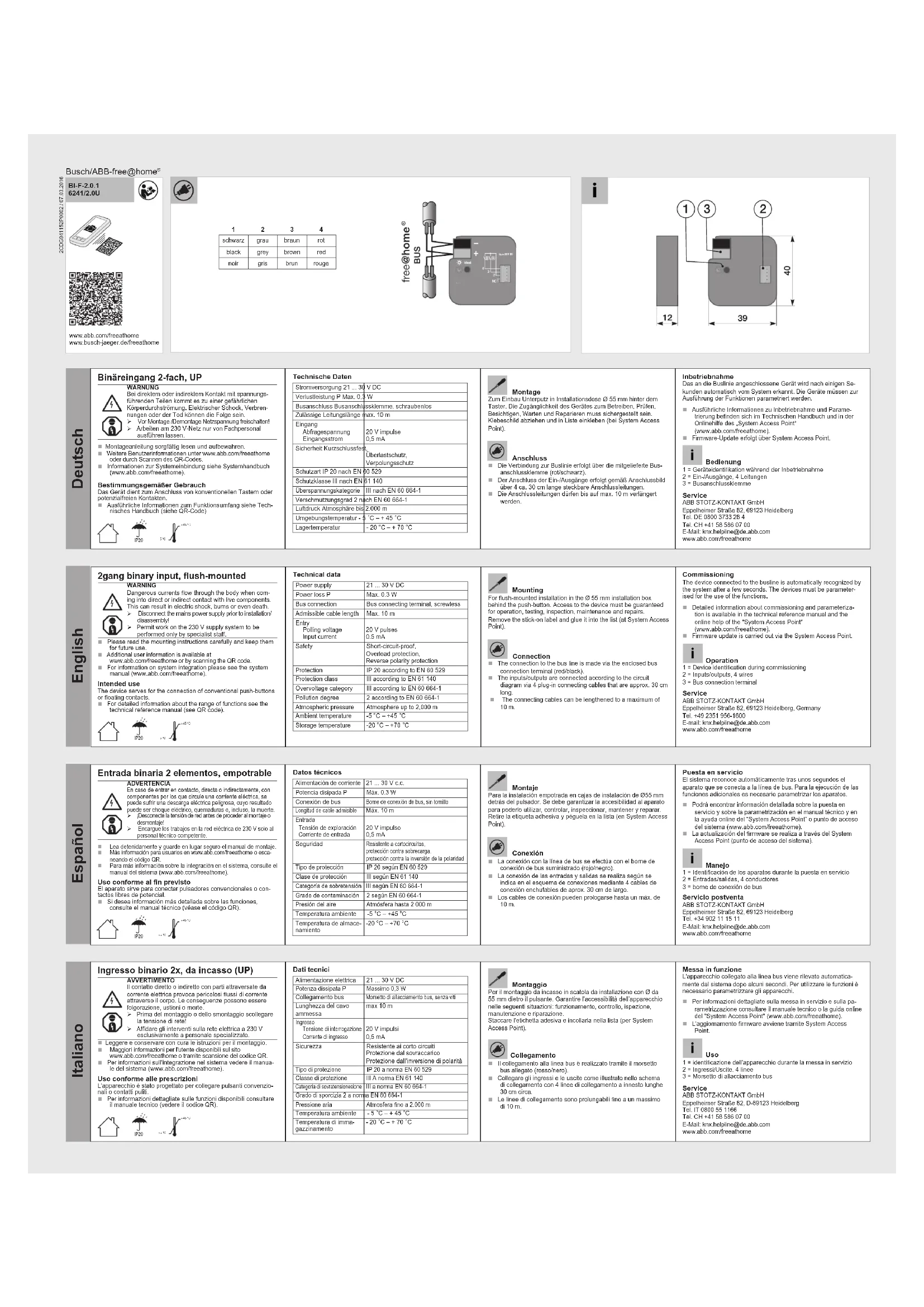

MODE D'EMPLOI 2CKA006220A0004 Busch-Jaeger

Un contact direct ou indirect avec des pièces sous tension

entraîne un passage de courant dangereux dans le corps. Ceui-ci risque d'entrainer un choc électrique, des bûlures ou le mort.

Déconnecter la tension secteur avant tout montage demontage !

Faire réaliser toute intervention sur l'alimentation électrique en 230 V uniquement par des techniciens spécialisés.

Les instructions de montage sont à lire attentivement et à
conserver.
- Des informations utilisateurs supplémentaires sont disponibles sur le site www.abb.com/insathome ou en scannant le code OR. - Pour des informations sur l'intégration du système, voir le manuel système (www.abb.com/insathome).
Utilisation conforme
L'appareil seri au raccordement de boulons-poussoirs conventionnels ou de contacts sans potentiel. ■ Des informations détaillées sur la gamme des fonctions sont disponibles dans le manuel technique (voir le code QR).

Caractéristiques techniques

Alimentation écléctique 21 ... 30 V c.c.
Puissance dissipée P	Max. 0,3 W
Raccardement bus	Barre de connexion du bus, sans vis
Longueur de cabin autorisée	10 m. max
Entrée
Tension d'interrogation Courant d'entrée	Impulsions de 20 V 0,5 m A
Sécurité	Réorient aux courts-circuitis Protection contre les surcharges Protection contre les inversions de polarité
Indice de protection	IP 20 selon EN 60 529
Classe de protection III selon	EN 61 140
Classe de hypertension	III selon EN 60 664-1
Dégrage de contamination	2 selon EN 80 864-1
Pression atmosphérique	Atmosphère jusqu'à 2 000 m
Température entriente	-5 °C ~ +45 °C
Température de stockage	-20 °C ~ +70 °C

Montage

Pour montage encastré dans boîle d'installation ∅ 55 mm derrière le bouton-poussoir. L'accès à l'apparsil doit être geranti pour son utilisation ainsi que pour les opérations de contrôle, d'inspection, de maintenance et de réparation. Retirer l'autocollant et le coller dans la liste (au niveau de point d'accès système (System Access Point).

Raccordement

■ Le raccordement à la ligne de bus se fait à l'aide de la bome de raccordement du bus fournie (rougn/noir).
Le raccordement des entrées/sortes se fait conformément au schéma de raccordement via 4 câbles de raccordement enfichables d'env. 30 cm de long.
Les câbles de raccordement peuvent être prolongés au max. de 10 m.

Mise en service

L'appareil raccordé à la ligne de bus est détecté automatiquement par le système à l'issue de quelques secondes. Un paramétrage des appareils en vue de l'exécution des fonctions est nécessaire.

■ Des informations détaillées sur la mise en service et le paramétrage sont disponibles dans le manuel technique et l'aide en ligne du "point d'accès système" (www.abb.com/frseathome).
- La mise à jour du micrologiciel est réalisée par le biais du point d'accès système.

Commande

1 = Identification d'appareil pendant la mise en service 2 = Entrées/Sorties, 4 fils 3 = Barre de raccordement du bus

Service

ABB STOTZ-KONTAKT GmbH Eppelherner Straße 62, 69123 Heidelberg Tél. FR [phone] Tél. CH [phone] E-Mail: [e-mail] www.abb.com/frespathome
