BRUKSANVISNING 6592 U Busch-Jaeger

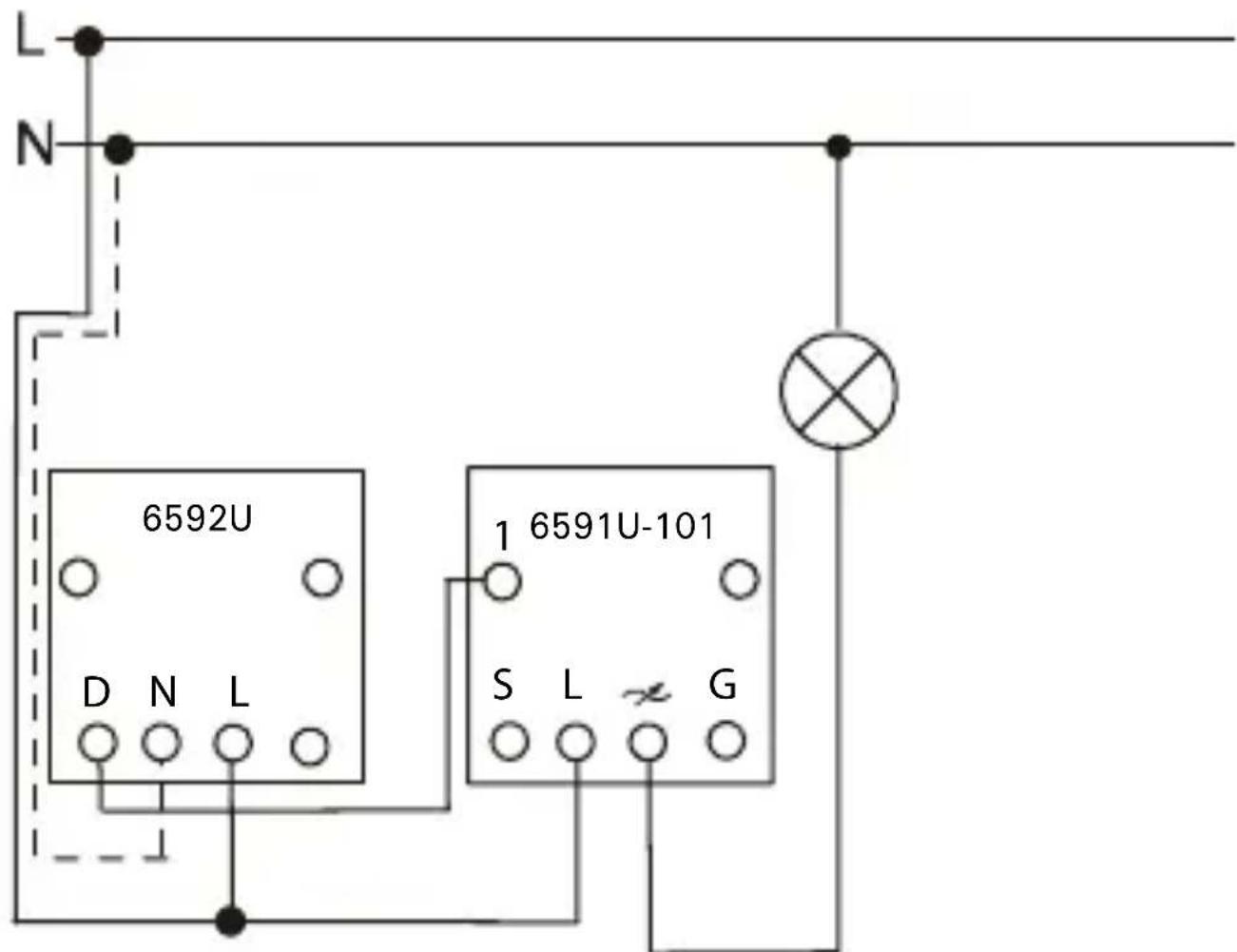

Biapparatdrift med Busch-universalskrudimmer 6591U-101 och skrubiapparat 6592U
Dimmerbrytarna 6591U-101/6592U monteras i en stickkontaktdosa under murbruket i enlighet med DIN 49073-1.
Maximalt 5 sidoapparater kan drivas parallellt.
Tekniska data
Märkspänning: 230 V \~ ±10%, 50/60 Hz
Max. sidoapparater: 5 × 6592 U
Max ledningslängd: 100 m
Skyddsform: IP 20

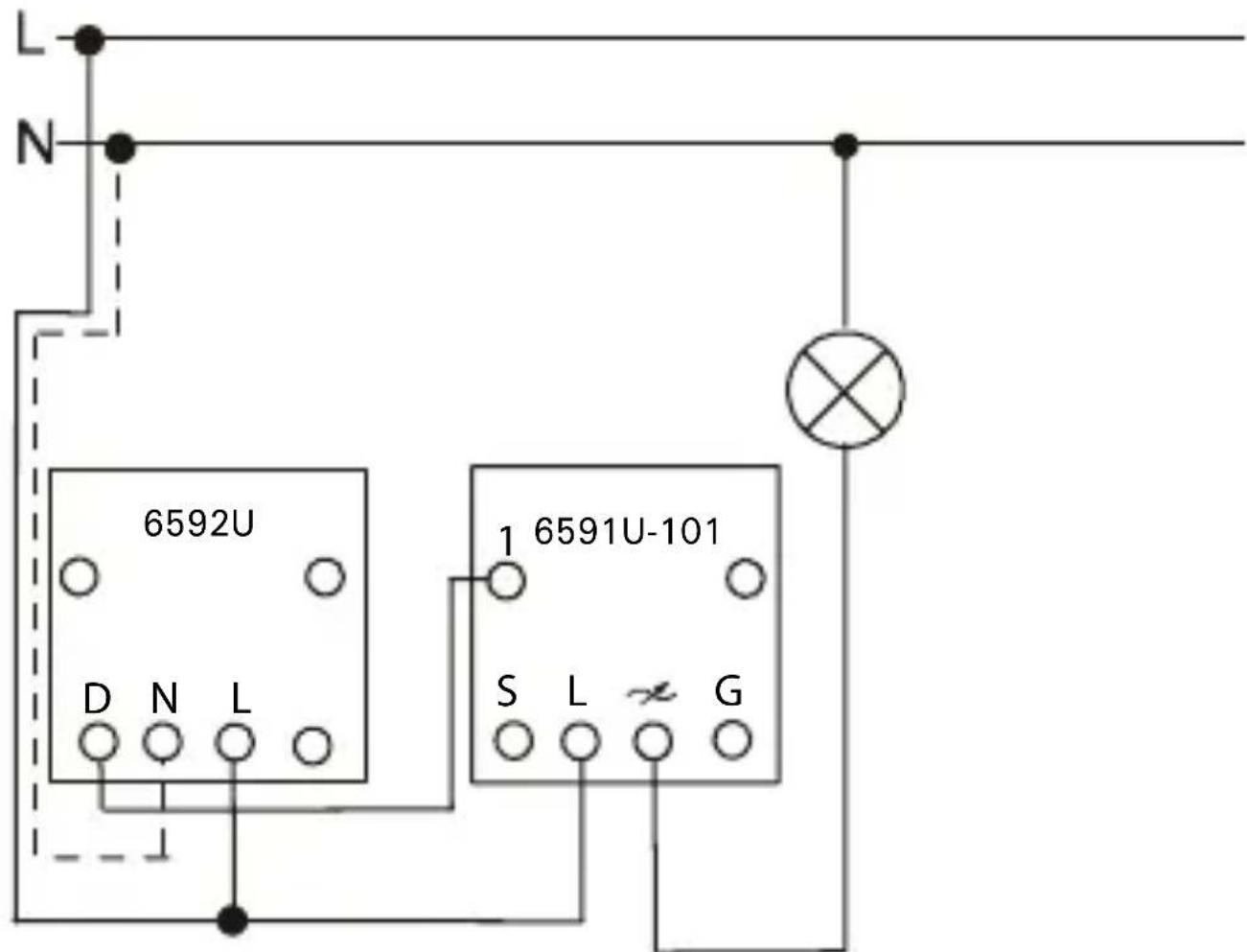

Sidoapparatdrift med Busch-universalvriddimmer 6591U-101 och vridsidoapparat 6592U
Betjäning
Busch-universaldimmer 6591U-101:s och sidoapparat 6592U-500:s betjäning är identisk.
Påkoppling med senast inställt ljusstyrkevärde
När dimmern är frånkopplad, tryck på vridknappen.
Påkoppling av minimiljusstyrkan
Vrid vridknappen först till vänster, tryck sedan.
Påkoppling av maximiljusstyrkan
Vrid vridknappen först till höger, tryck sedan.
Öka ljusstyrkan
När dimmern är påkopplad, vrid vridknappen till höger.
Minska Ijusstyrkan
När dimmern är påkopplad, vrid vridknappen till vänster.
Frånkoppling
När dimmern är påkopplad, tryck på vridknappen.
Hänvisning
Vridknappen har inget anslag!
